接着上文继续说 【运维心得】电视KK.RV22.E32B"捉鬼"实录：从炸机到 eMMC 的千里追击（1）-CSDN博客

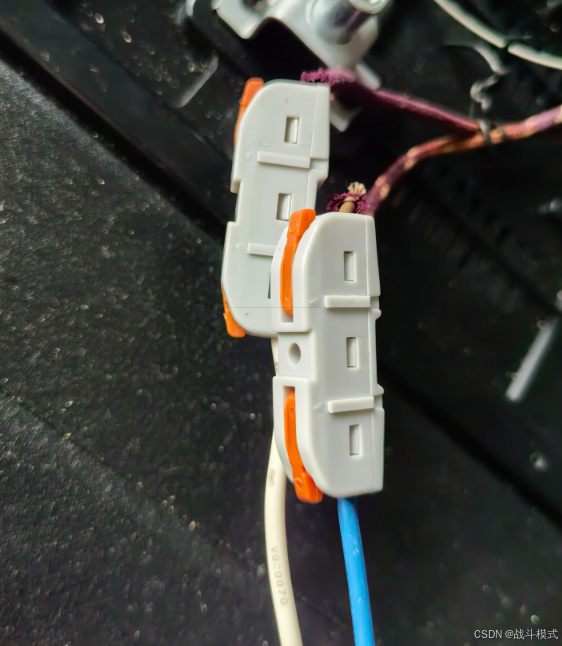

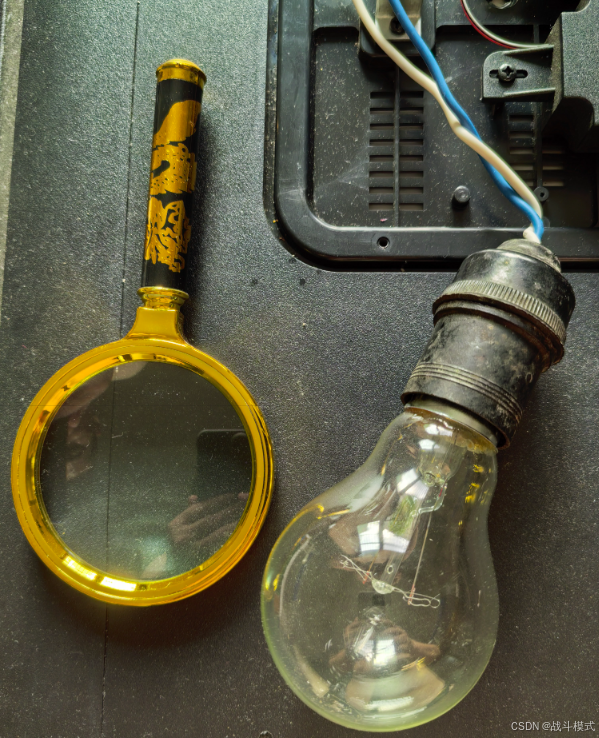

先补充上一篇中忘记的图，自制的串联灯泡工具，尤其是下面的夹子很管用，可以方便的拆卸，还不用担心触电！尤其是测试过程中，在不带后级负载的情况下，每次通电以后，都要用这个灯泡去给那个300V的大电容放电，否则会影响后续的测量，最危险的是一旦手碰到，会被电击一下，想象一下300V的电压咬你一下是什么感觉吧！
第二章：暗流涌动------与"打嗝"的拉锯战
2.1 "打嗝"的本质
"打嗝"是开关电源的一种自我保护机制：芯片尝试启动，但因为某个故障条件（如过流、过压、欠压）迅速触发保护，关闭输出；然后芯片重启，再次触发保护，如此循环。就像人喝水呛到了一样。
2.2 排查方向：VCC 维持 vs 反馈环路
"打嗝"最常见的两个病因：
-
VCC 维持不足：辅助绕组提供的能量不够，导致芯片 VDD 电压在启动后被拉低，触发欠压保护。
-
反馈环路异常：TL431 或光耦损坏，导致芯片接收到的反馈信号错误，以为输出过压而关闭。
2.3 穷举法：VCC 之路
- 检查辅助绕组整流管：1N4148 二极管，正常。
看来 VCC 这条路暂时是通畅的。
2.4 迷雾追踪：TL431 与光耦
接下来，矛头指向了反馈环路上的两个核心元件：TL431 (精密稳压器) 和 光耦 (BL817)。
我使用了维修中的"金标准"------二极管档在线测量法：

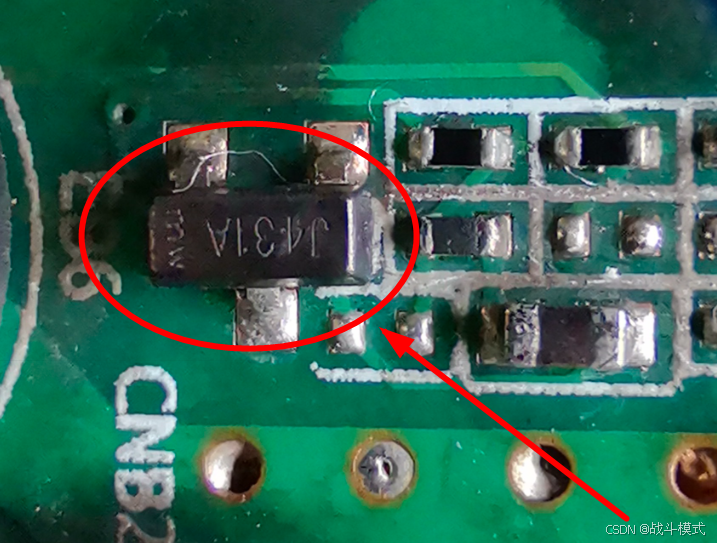

- TL431：我的板子上型号是J431，都是通用的。红A黑K=0.6V，红A黑R=0.7V，红R黑K=0.7V，反向均为 OL。
结论：J431 硬损坏排除。差点儿又去买元件，还好后面先查了电源管理芯片。

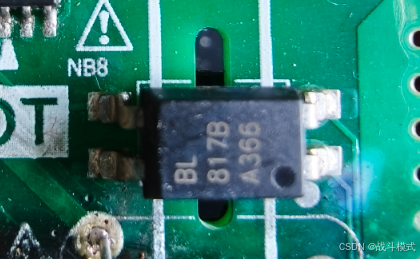

- 光耦 BL817：拆下来单独测量，LED 侧正向压降 1.2V，反向 OL；输出侧 C-E 间阻值正常。
结论：光耦是好的。
一切都陷入了僵局。难道是我换上去的 OB2271 芯片本身有问题？
2.5 柳暗花明：一个不起眼的"虚焊"

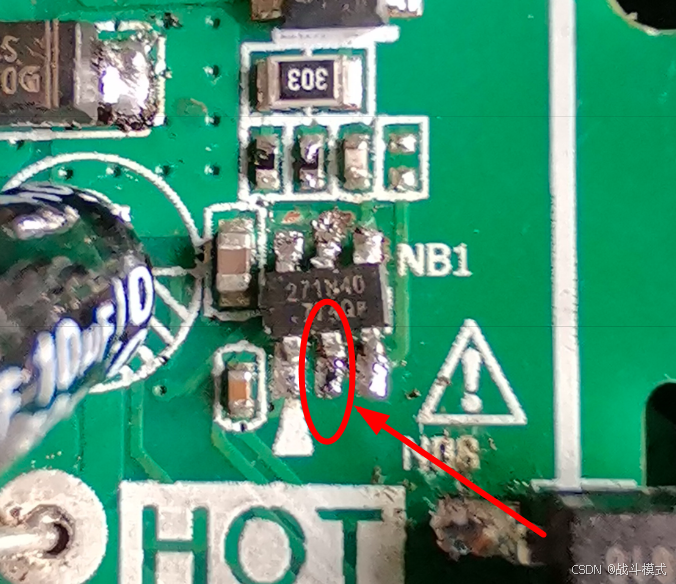

于是，又重新测量了一下 OB2271 芯片各个脚到周边元件的连通性，这里有个小窍门，一定要用表笔抵住OB2271 芯片各个脚，而不是焊点！
其他脚都是正常的，无论脚还是焊点，到周围连接元件都是通的，测到2脚的时候，发现问题了！
从2脚的焊点到光耦元件是通的，但是2脚到光耦是不通的！（抱歉焊接手艺不太过关，这种贴片元件很容易歪掉，也很容易虚焊）
这是典型的 "虚焊" ！我迅速补充了焊点。重新上电的那一刻，奇迹发生了：
风扇平稳地转动了起来，12V 输出稳稳地停留在 12.2V，再也没有停止！
未完待续。。。
