前言：一场始于"冒烟"的冒险

那天晚上，电视突然"啪"的一声，伴随着一股焦糊味，屏幕永远地黑了。对于一名喜欢捣鼓的电子爱好者来说，这不是悲剧的开始，而是一场精彩技术探险的号角。

问了AI，推荐我去买一块主板换上，只要几十块钱。谁知道跟卖家沟通下来，碰到三个问题：

1、我的这块板子是三合一的带网络的主板，售价120+；

2、这些板子都是从旧机器上拆下来，不保修，也不能7天无理由替换；

3、即使拿到了板子，可能也不能用，毕竟是杂牌，不是原厂工程师，根本不知道坑在哪里！

于是决定，利用周末看电脑的时间，学习维修一下电视主板，现在回想，这个决定是值得的，这次维修以后，所有的开关电源板都会维修了！

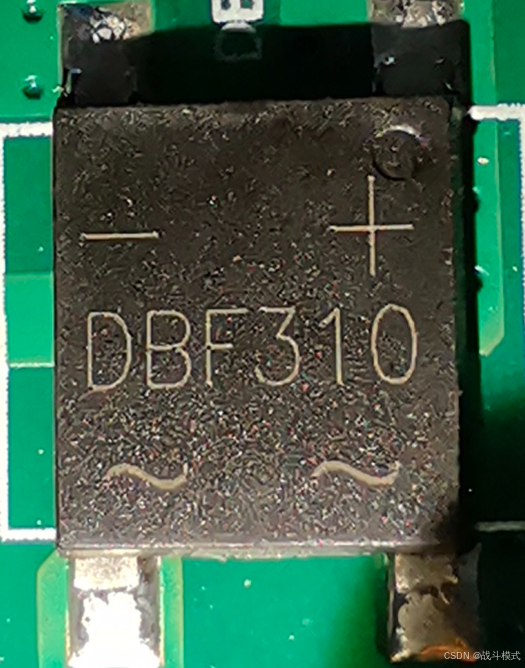

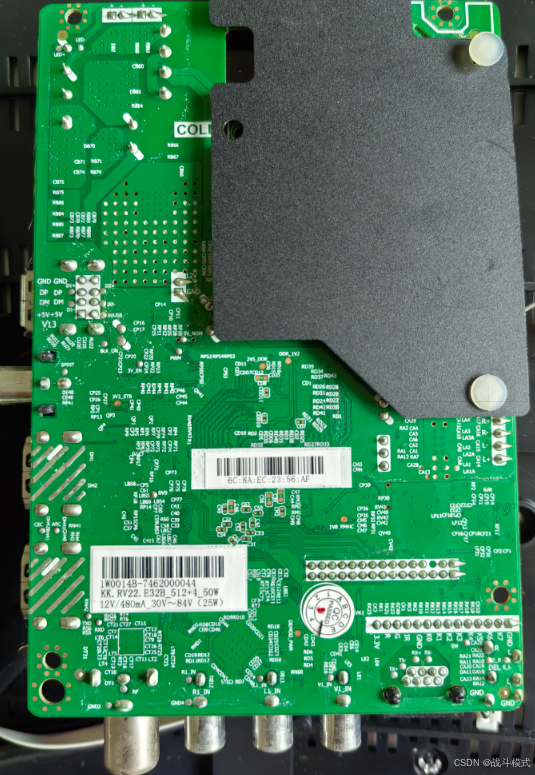

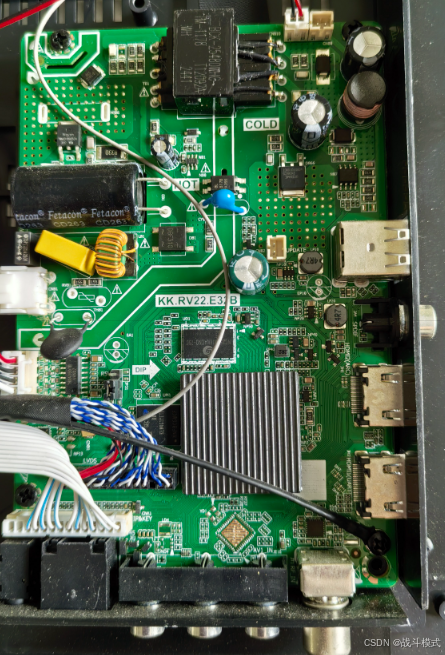

拆开后盖，这是一块KK.RV22.E32B的杂牌机主板。眼前的景象触目惊心：保险管炸成了雪花玻璃，整流桥附近一片焦黑，300V 大电容的引脚被熏得乌黑。这一切都在宣告------这台电视的电源板，经历了一场惨烈的"炸机"。

然而，我没想到的是，这场维修会从开关电源一直追查到主板的核心大脑，历时数周，横跨反激电源、反馈环路、BGA 封装芯片等多个领域。今天，我就把这其中的曲折与思考记录下来，希望能给同样热爱维修的你带来一些启发。

花了几个周末的时间，平时工作日的晚上没有精力搞。一开始只认得电容和电阻、电容，跟着AI的指导测量，经常找不到AI说的元件，经过了慢慢的学习，才明白了开关电路的原理。

工具原本只有电烙铁和万用表，为了能够看清楚贴片元件，还买了放大镜，不过后来发现，手机的微距拍照功能更好用！

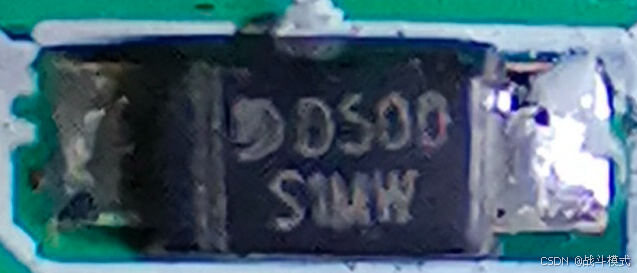

逐步明白了整流桥、电解电容、MOS管、电源管理芯片这些概念，以及这些元件在电路中的作用，还学会了看电路板，尤其是那些贴片元件，跟之前认识的元件完全不一样，比如贴片二极管的正负极，需要看双线，也是这次学到的，真的要感谢AI！

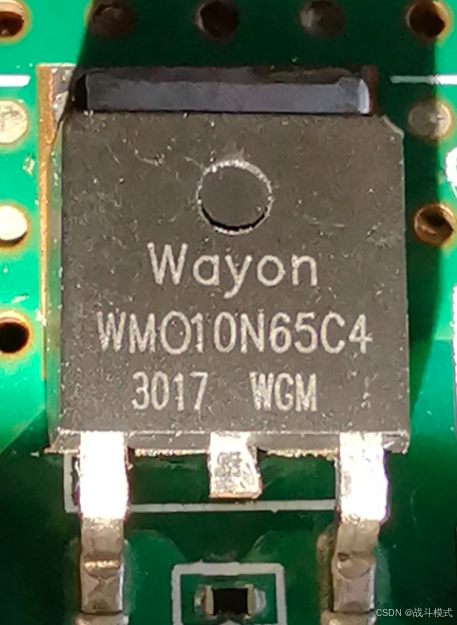

跟着AI一步一步的差，中间也走了很多弯路。比如没有串联灯泡，结果换了电容和保险丝，上电就炸了，把整流桥和MOS管都击穿了，并且对后级电路造成了损害！

AI时代，只要你肯动手，没有学不会的！

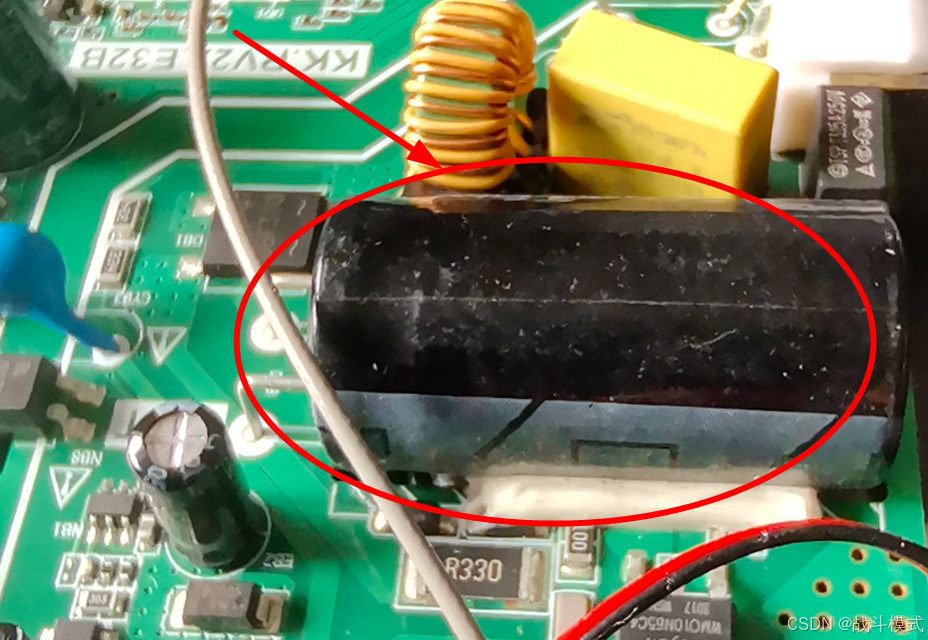

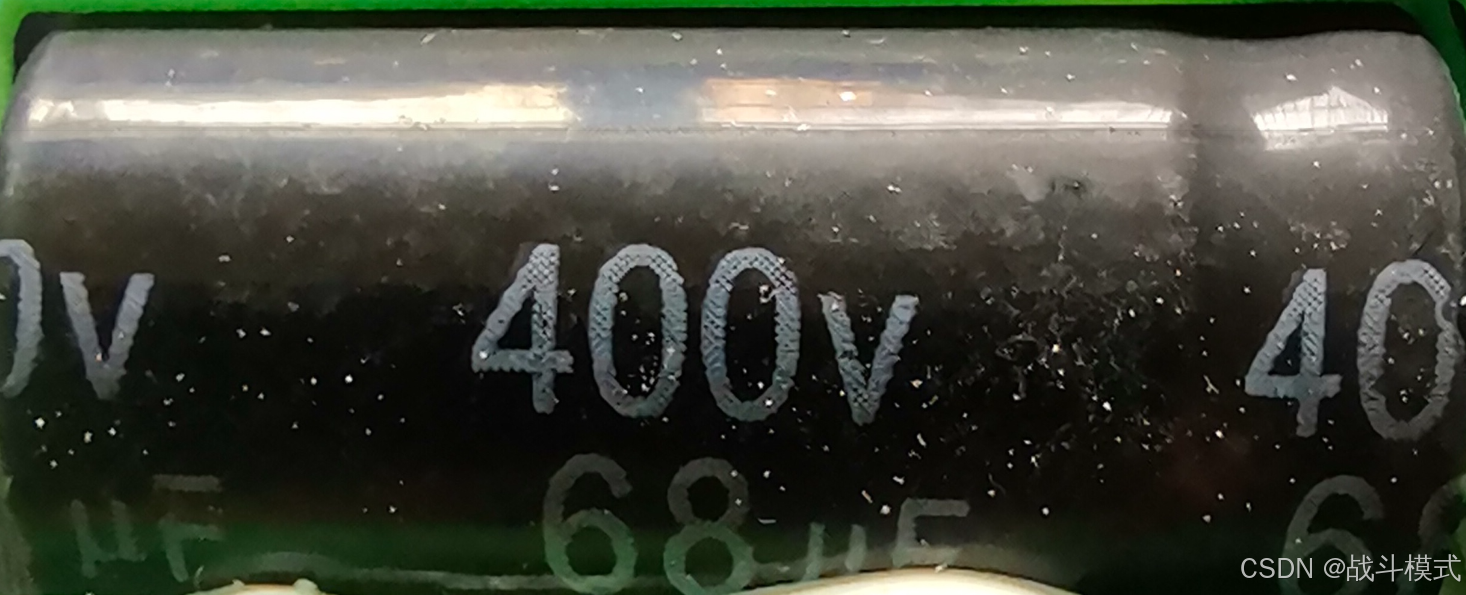

首先是替换了300V大电容，因为发现鼓包了。

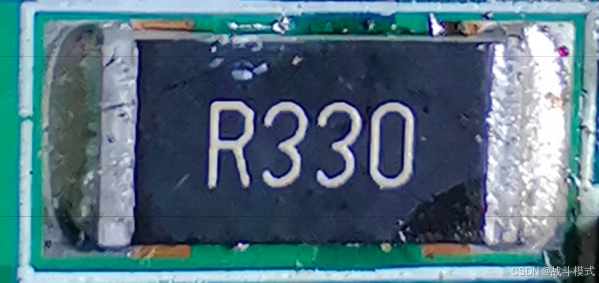

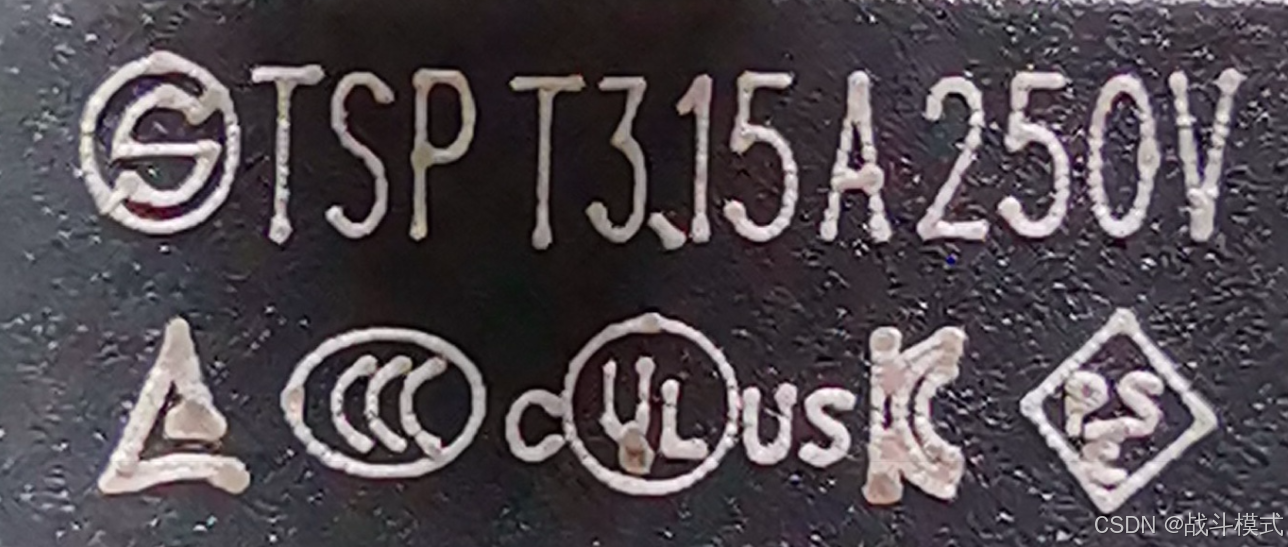

清单列好了，接下来就是采购和焊接。这次"阵亡"的元件包括：

没想到这些元件都这么便宜！将所有损坏元件一一更换，并仔细检查了焊点，确保没有连锡和虚焊。

这次维修中， "100W 灯泡保护法"真的好，自从用上以后，就没有再发生炸板的情况了。将一个 100W 的白炽灯泡串联在保险管的位置，代替保险管。如果电路还有短路，灯泡就会常亮或非常亮，巨大的灯丝电阻会限制电流，保护后面昂贵的元件不被二次炸飞。

"嗡......"灯泡微亮了一下，随即熄灭。

成功了！这说明初级没有硬短路了。我用万用表测量 300V 大电容，电压稳稳地停在 310V 左右。

但是，新的问题来了：12V 输出端没有任何电压。

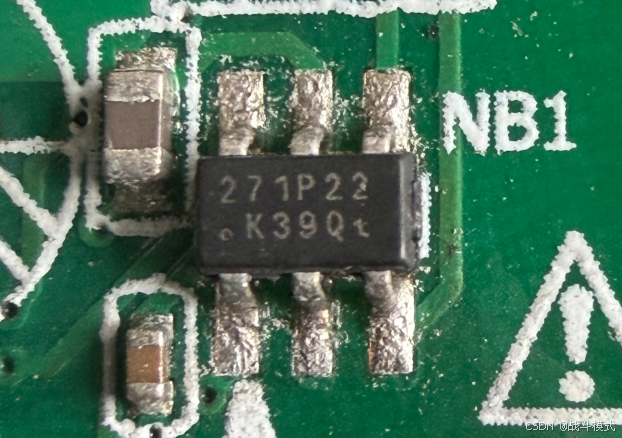

这块电源板的核心是 OB2271 这款电源管理芯片。副电源不工作，首先要查它的供电脚 (VDD)。

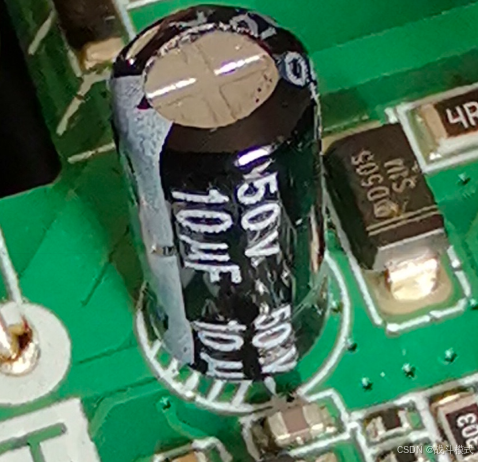

问题找到了！拆下 VDD 脚旁边的 10μF 滤波电容一量，果然已经击穿。换上新电容后，VDD 电压恢复到了 12V。

然而，当我接上一个 12V 的电脑风扇作为假负载时，诡异的事情发生了：风扇转一下就停，然后又转，周而复始......

电源进入了经典的 "打嗝" (Hiccup) 状态。

未完待续。。。
