1.测量原理简述

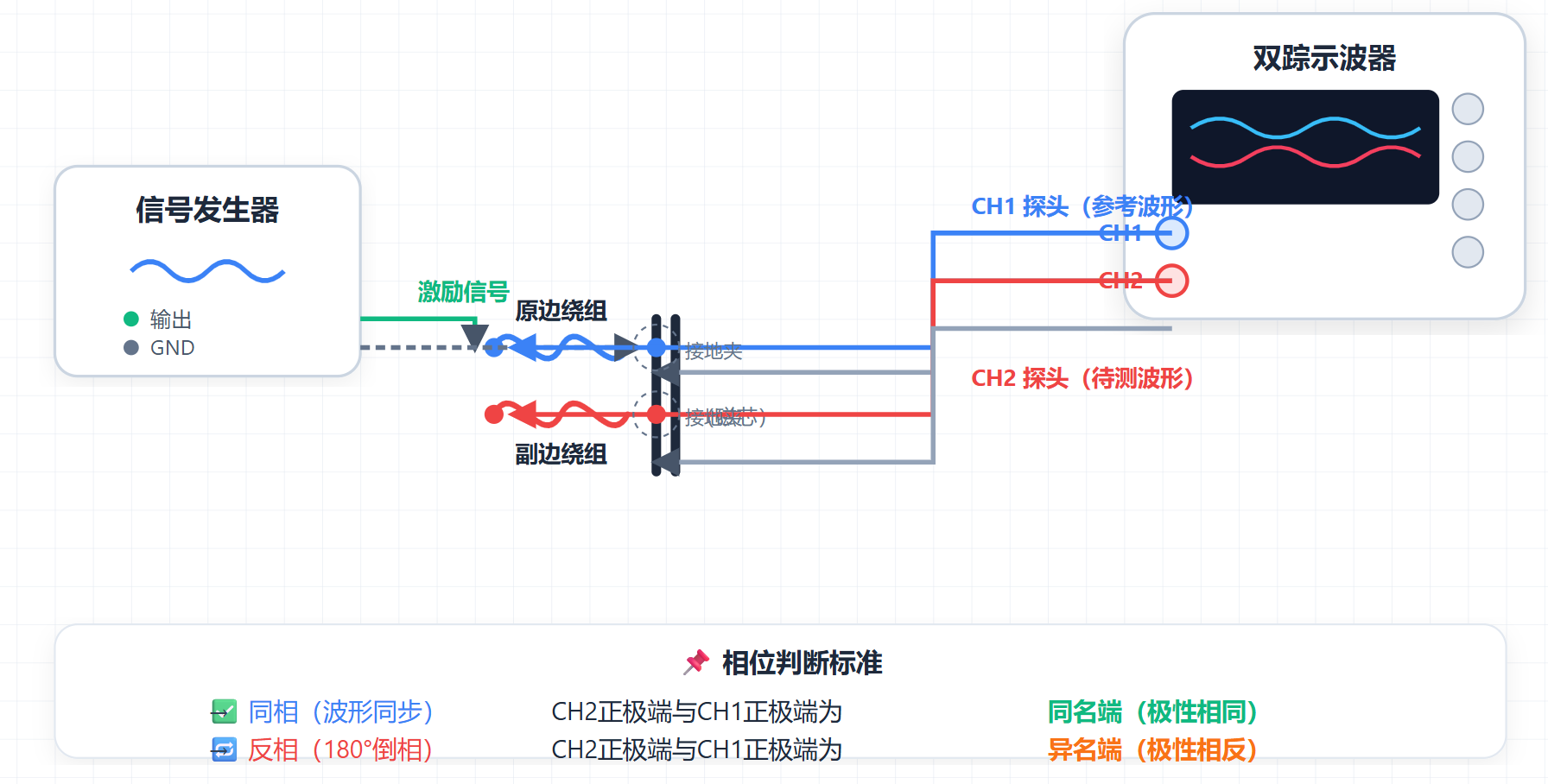

电子变压器（如开关电源变压器、音频变压器、工频变压器）的极性决定绕组之间的相位关系。通过向一个绕组注入交流激励信号，同时用双踪示波器监测输入与输出绕组波形，对比两者相位关系即可准确判断同名端------同相则为同名端，反相则为异名端。

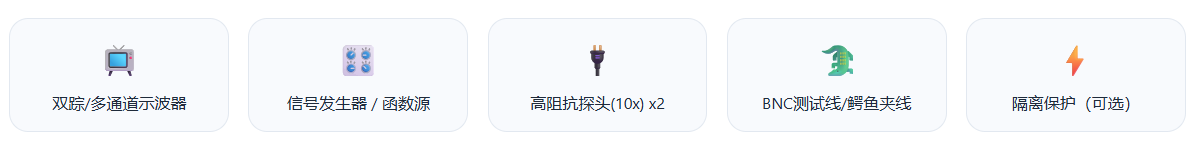

2.必备设备 & 安全连接
3.分步测量流程
3.1参数设置与信号接入 --- 根据变压器类型选择激励信号：
• 低频铁芯变压器(50/60Hz)：正弦波 50Hz~1kHz，电压从额定值10%起调。
• 高频开关变压器：10kHz~100kHz，峰峰值5~15V，避免磁芯饱和。
3.2示波器双踪触发设定 --- 开启CH1和CH2，选择"双踪显示"(ALT/CHOP)，时基(Time/Div)调至能显示2~3个完整周期；触发源(Trigger Source)设为通道1 (CH1)，确保相位参考稳定。
3.3校准零点并逐步激励 --- 先将信号发生器输出归零，开启输出后缓慢增加幅度，直到示波器显示稳定无失真的波形（正弦波或方波）。必要时调节垂直刻度使两通道波形幅度适中。
3.4观察波形相位关系 --- 同时读取CH1（参考）与CH2（待测）波形：若两波形同相（波峰、波谷完全对齐），则CH2探头正极端与CH1探头正极端为同名端；若反相（180度倒相），则为异名端。
记录并验证 --- 交换CH2探头所接引脚重复测试，相位关系应对调，验证一致性。
💡 小技巧：若无信号发生器，可利用示波器自带的1kHz 校准方波输出（通常为0.5V~5V）串联100Ω电阻和1μF电容后接入原边，同样可清晰观察极性。

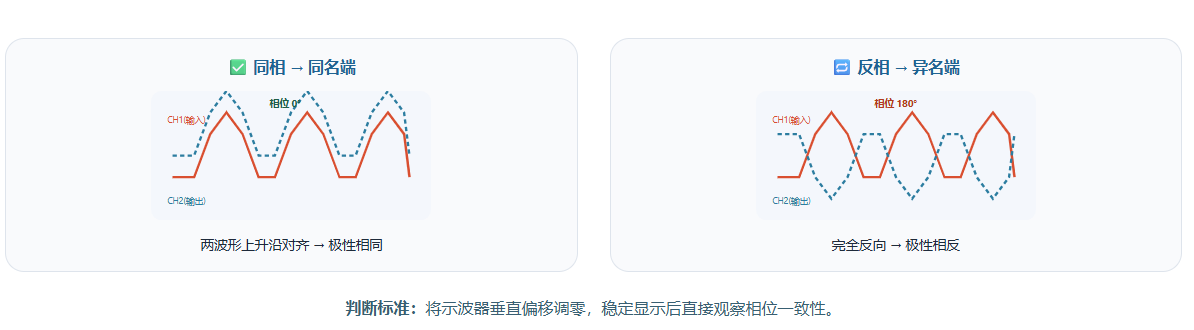

4.波形对比图示：同相 vs 反相
5. 测量避坑指南
避免磁芯饱和：激励电压过高或频率过低导致励磁电流增大，波形变形影响判断，降低电压或提升频率。
探头接地干扰：示波器信道地与信号源地非隔离时，严禁直接测量带电高压绕组，务必使用隔离变压器或差分探头。
变压器无明确标记：先测量两个独立绕组直流电阻确认无短路，再进行极性测试。
信号频率匹配：测量开关电源变压器时，若频率远低于工作频率，绕组感抗影响明显，选用工作频率附近信号（例：20kHz~100kHz）。
波形不稳定抖动：检查触发源是否为CH1，触发电平调整到波形约50%幅值处，确保相位比较可靠。
