【计算机网络 | 物理层6：常见宽带接入技术：以太网、光纤、DSL 与接入网】

前面几篇物理层文章讨论了信号、编码、信道容量和复用。它们回答的是"数据怎样在介质中传"和"一条链路怎样共享"。但当我们在家里接入宽带、在办公室插上网线，或者连接 Wi-Fi 时，还会遇到一个更贴近日常的问题：设备究竟通过什么路径接入运营商网络和互联网？

这就是接入网要解决的问题。它位于用户终端与运营商骨干网络之间，常被称为"最后一公里"或"最后一段接入"。这段距离往往没有骨干网那么长，却会直接影响家庭和企业用户的速率、时延、稳定性和升级成本。

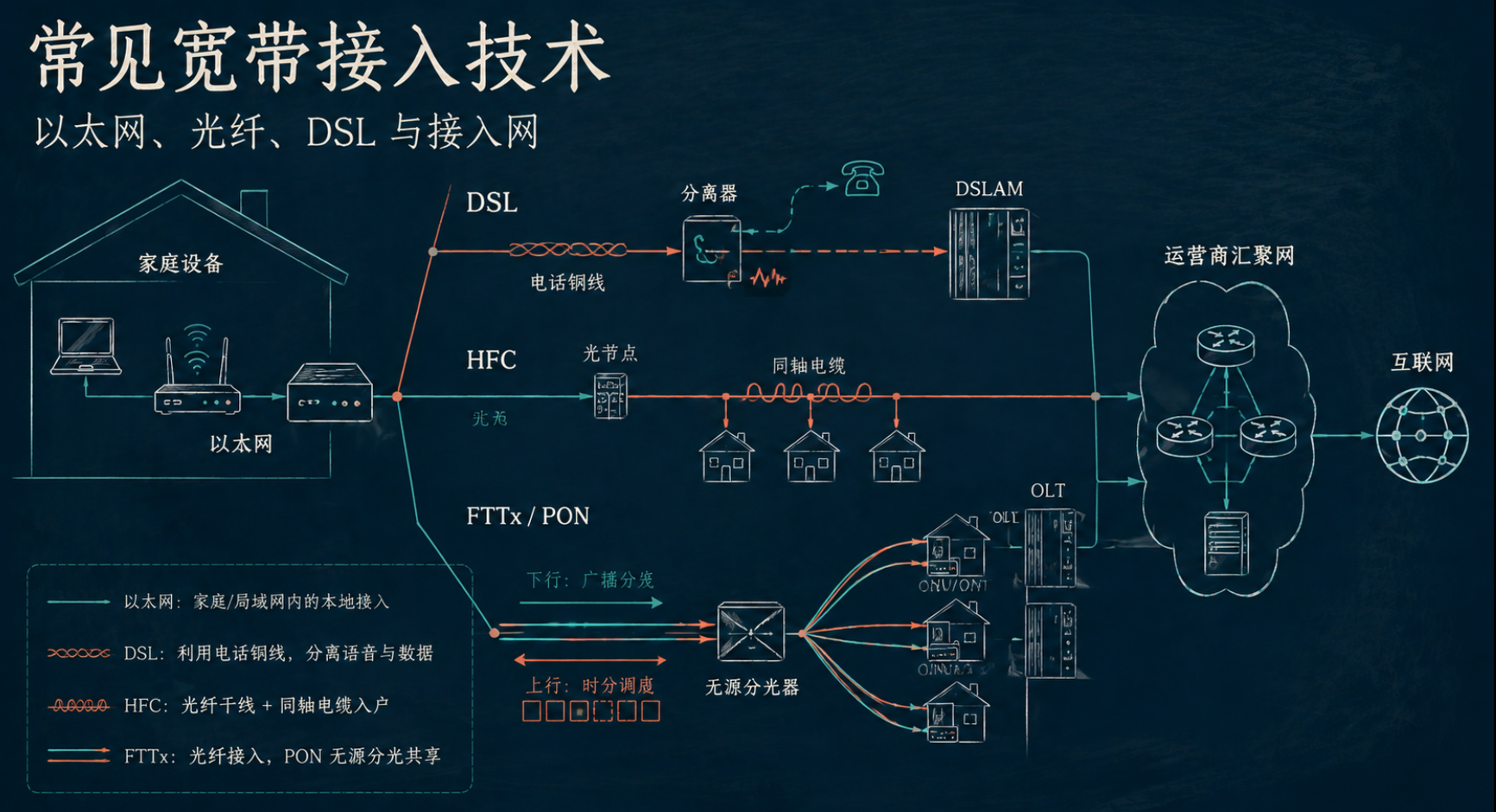

本文将以"从终端到运营商"为主线，梳理以太网、DSL、HFC 和 FTTx/PON 等常见接入技术。它们并不是彼此完全替代的协议，而是在不同历史条件、既有布线和成本约束下形成的不同接入方案。

一、先看全景：什么是接入网？

可以把互联网粗略划分为三段：

用户终端 ── 接入网 ── 运营商汇聚/城域网 ── 骨干网 ── 互联网服务

• 用户终端：手机、电脑、家用路由器、电视、企业服务器等；
• 接入网：把用户或局域网接到运营商网络的一段网络；
• 汇聚/城域网与骨干网：把大量接入用户的流量继续汇聚并跨区域转发。

接入网不等于"家里的网线"。家庭内部常见的是以太网和 Wi-Fi；真正通向运营商的最后一段，可能是铜质电话线、同轴电缆或光纤。不同介质决定了系统采用 DSL、HFC 还是光纤接入等不同方式。

二、以太网：终端和局域网最常见的有线入口

1. 以太网在接入链路中的位置

今天提到"插网线"，大多数情况下说的是以太网。电脑、交换机、路由器、光猫和企业办公网络之间，常用双绞线和 RJ45 接口连接，以太网帧在这些有线局域网链路上传输。

从接入网角度看，以太网通常有两种角色：

1. 用户侧局域网技术：光猫或家庭路由器的 LAN 口通过以太网连接电脑、电视、NAS 等设备；
2. 运营商接入方式之一：在一些楼宇、园区或企业场景中，运营商可把以太网直接延伸到楼宇、办公室或用户侧设备。

因此，"家里使用以太网"并不一定意味着运营商最后一公里也是铜缆以太网。你电脑到路由器可能走双绞线，而路由器到运营商局端很可能已经转换为光纤接入。

2. 双绞线为什么适合短距离接入？

双绞线成本低、柔软、施工方便，适合室内、楼宇和办公区域布线。两根导线相互绞合可以降低外部电磁干扰和线对间串扰。

它也存在距离和速率的约束。距离变长后，电信号衰减更明显；要实现更高速率，对线缆类别、接口设备和布线质量的要求也更高。因此，双绞线非常适合"最后几十米到几百米"的局域网连接，但并不适合承担跨城骨干传输。

三、DSL：复用既有电话铜线接入互联网

1. DSL 的核心思路

DSL（Digital Subscriber Line，数字用户线）是一类利用传统电话铜线传输数字数据的接入技术集合。它的价值在于：不必立刻重新铺设光纤，就能让既有电话线同时承载语音和上网数据。

最常见的代表是 ADSL（Asymmetric DSL，非对称数字用户线）。它把一对电话线的频谱分成不同部分：

低频段：传统语音
中间频段：上行数据
较高频段：下行数据

语音主要使用低频部分，数据则使用更高频段。电话分离器通过滤波把语音与数据信号分开，因此在传统部署中可以做到"打电话和上网同时进行"。

2. 为什么 ADSL 上下行不对称？

ADSL 的 "A" 表示非对称。它通常为下行分配更多频谱，为上行分配较少频谱，原因是早期家庭用户更常下载网页、图片、视频和文件，而上传需求相对较小。

这种设计适合以消费内容为主的家庭使用模式，但面对云备份、直播、视频会议、远程办公和家庭服务器等上行需求较高的场景，就会暴露出上行带宽不足的问题。

需要注意：ADSL 的实际速率强烈依赖用户到局端设备的距离、铜线质量、串扰和噪声。它的标称速率并不是每位用户都能稳定获得的速率，线路越长或质量越差，可用子信道越少，实际速度就越低。

3. DSL 接入网怎样工作？

一条典型 ADSL 接入路径可以抽象为：

电脑/路由器 ─> ADSL 调制解调器 ─> 电话铜线 ─> DSLAM ─> 运营商网络

• 用户端调制解调器：将数据映射为适合铜线频谱传输的信号；
• 电话分离器：分离语音和数据信号，减少相互干扰；
• DSLAM：位于运营商局端或远端站，集中终结和汇聚大量 DSL 用户线路。

DSL 的本质仍然依赖铜线的物理条件。DSL 技术可以通过 DMT/OFDM 一类多子信道思想，把不同频率条件更好的部分用于传输，并根据线路状态调整每个子信道的装载量；但它不能消除铜线距离衰减的根本限制。

4. DSL 的后续演进

ADSL、ADSL2+、VDSL 和 G.fast 都是不同代际或目标不同的 DSL 技术。总体方向是：用更宽的频谱和更复杂的信号处理换取更高接入速率，但覆盖距离通常会缩短。

例如，G.fast 面向非常短的铜线距离，常用于"光纤先到楼宇或路边、最后几十到数百米继续使用铜线"的过渡部署。它说明了一条工程规律：铜线可以被不断优化，但在长距离高带宽场景下，光纤仍然更有优势。

四、HFC：光纤主干加同轴电缆入户

1. HFC 是什么？

HFC（Hybrid Fiber Coax，混合光纤同轴网络）是在有线电视网络基础上发展出的宽带接入架构。它通常让光纤承担较长距离的主干部分，再从光节点通过同轴电缆覆盖附近用户。

运营商头端 ─> 光纤 ─> 光节点 ─> 同轴电缆 ─> 用户家庭

这种方式复用了既有的有线电视同轴电缆，避免一次性把所有入户线路替换为光纤，因此曾是许多地区快速提供宽带和互动电视服务的实用方案。

2. HFC 如何同时承载多种业务？

HFC 会把可用频谱划分给电视节目、下行互联网数据和上行数据等不同业务。用户侧通常通过电缆调制解调器接入互联网，电视业务则可由机顶盒等设备处理。

由于同轴电缆的一段网络往往由多个用户共享，实际可用带宽会受到同一光节点下活跃用户数量的影响。高峰期用户集中下载或观看视频时，大家共享的资源可能变得紧张，实际体验低于标称速率。

DOCSIS 是 HFC 网络中广泛使用的电缆调制解调器标准体系。它通过频道绑定、频谱扩展等方式不断提高可用速率，但共享介质、同轴段距离和上行资源仍然是部署时需要考虑的因素。

3. HFC 与 DSL 的区别

DSL 和 HFC 都善于利用既有铜质基础设施，但它们依赖的介质和共享方式不同：

对比维度	DSL	HFC
主要入户介质	电话双绞线	有线电视同轴电缆
典型汇聚设备	DSLAM	光节点/电缆接入设备
资源特征	每户通常有独立的一对用户线，但质量受距离影响	同一同轴段通常由多个用户共享
主要限制	铜线距离、衰减、串扰	共享带宽、高峰竞争、同轴段质量
历史来源	电话网	有线电视网

五、FTTx 与 PON：让光纤尽可能靠近用户

1. FTTx 中的 x 表示什么？

FTTx 是"光纤到某处"技术的统称，字母 x 表示光纤延伸到的位置。常见形式包括：

• FTTH：光纤到户，光纤直接到用户家中；
• FTTB：光纤到楼，进入楼宇后再通过其他方式分配给各户；
• FTTC：光纤到路边或附近节点，最后一小段仍可能使用铜线；
• FTTO：光纤到办公室，常用于企业办公环境。

光纤越接近用户，后续铜缆距离通常越短，能提供更高带宽和更好的抗干扰能力；但入户施工、设备和维护成本也会随部署位置不同而变化。

2. PON：无源光网络如何降低接入成本？

如果每个家庭都从运营商机房拉一根独享光纤，纤芯和端口资源的成本会很高。PON（Passive Optical Network，无源光网络）通过无源分光器，让一根光纤干线服务多个用户。

典型结构如下：

运营商机房                  用户侧
OLT ── 光纤 ── 无源分光器 ── ONU/ONT ── 家庭路由器/以太网设备

• OLT：位于运营商侧，负责集中管理和发送/接收用户数据；
• 无源分光器：不需要供电，将一根光纤的光信号分配到多条支路；
• ONU/ONT：位于用户侧，完成光电转换并提供以太网等接口。家庭常说的"光猫"通常承担 ONU/ONT 的角色。

PON 中的"无源"主要指分光配线网不需要主动供电设备，因而维护成本较低；它不代表整个网络没有电，OLT、ONU/ONT 和用户路由器都需要供电。

3. PON 如何避免上下行冲突？

下行方向，OLT 发出的信号经分光器复制到多个用户侧终端，用户设备再根据标识接收属于自己的数据。

上行方向，多个用户不能随意同时向同一根上行光纤发送，否则信号会冲突。系统通常由 OLT 统一调度，使各个 ONU/ONT 在分配的时间片内轮流发送，这体现了时分多址或时分复用的思想。

此外，PON 常使用不同波长区分上下行方向，体现了波分复用的思想。于是，一套光纤接入系统中可以同时看到分光、时分调度和波长隔离等多种机制协同工作。

4. EPON 与 GPON

EPON 和 GPON 是两类常见 PON 技术体系。

• EPON：以以太网技术为基础，和局域网设备的衔接较直接；
• GPON：面向多业务承载和运营商接入场景，具有不同的封装与调度体系。

对学习主线而言，记住它们都属于 PON 光纤接入技术即可。具体选择会受到运营商既有网络、设备成本、带宽规划和业务需求影响，不需要把某个标准的历史标称速率当成所有部署的固定答案。

六、从家里的电脑到运营商：一条典型路径

以当前常见的 FTTH 家庭宽带为例，一条数据路径可能是：

电脑
  ↓ 以太网或 Wi-Fi
家庭路由器
  ↓ 以太网
光猫（ONU/ONT）
  ↓ 光纤 + 分光网络
运营商 OLT
  ↓ 汇聚/城域网
互联网

在这条路径中：

• 电脑到路由器常使用以太网或 Wi-Fi；
• 路由器到光猫通常也是以太网；
• 光猫到 OLT 使用 PON 光纤接入；
• OLT 之后才进入运营商的汇聚和骨干网络。

所以，当宽带出现问题时，"能连上家里的 Wi-Fi"只说明用户侧局域网可能正常，并不能证明光猫、PON 链路、运营商接入网或更上游网络也正常。这正是分层排查网络故障时需要逐段定位的原因。

七、常见误区

1. 宽带就是光纤

不完全是。"宽带"描述的是相对于早期窄带接入更高的数据传输能力，DSL、HFC 和光纤接入都曾是宽带接入方案。今天很多地区以 FTTH 为主，但术语本身不等同于某一种介质。

2. 光纤到户意味着每户全程独享带宽

不一定。FTTH 让光纤进入用户家中，但在 PON 架构中，多个用户可能共享一段光纤干线和 OLT 的上行资源。实际体验还取决于分光比、上行汇聚、套餐速率和网络负载。

3. 网线、光猫和路由器是同一种设备

不是。网线是常见的以太网传输介质；光猫负责用户侧光电转换和接入终结；路由器负责在不同网络之间转发 IP 数据报，并常附带 Wi-Fi、交换和 NAT 等功能。

4. 标称带宽就是任意时刻的下载速度

不是。标称带宽通常是接入侧约定的速率上限或服务等级；实际吞吐量还受到共享资源、无线质量、服务器出口、协议开销和网络拥塞影响。

5. DSL 已经过时，所以没有学习价值

DSL 在很多地区的主流地位确实被光纤取代，但它清楚地展示了如何通过频分、多载波调制和自适应技术，在既有铜线上提供数据接入。理解 DSL 有助于理解接入网的工程权衡。

八、总结

接入网把用户终端连接到运营商网络，是互联网真正进入家庭和企业的最后一段。以太网主要承担用户侧和局域网内的有线连接；DSL 利用电话铜线的频谱提供数据接入；HFC 在光纤主干与同轴入户之间折中；FTTx/PON 则通过光纤、无源分光器和集中调度，把更高带宽送到靠近甚至直接到达用户的位置。

这些技术的共同目标不是简单追求某个最高速率，而是在既有布线、距离、成本、共享方式和业务需求之间找到可落地的方案。到这里，物理层已经形成了从比特信号、信道容量、复用到实际接入网的一条完整主线。

接下来将进入数据链路层，看看比特流到达一条链路之后，为什么还要被组织成"帧"，以及链路层如何帮助设备在同一网络中可靠地交付数据。
