LinkScope 使用笔记：基于 OpenOCD 的通用硬件芯片调试助手

前言

日常嵌入式开发中，我们常有实时观测单片机变量、在线修改参数而无需重新编译烧录的需求。最近在 GitHub 上发现一款名叫 LinkScope 的基于 OpenOCD 的非侵入式硬件调试开源项目。

此版本是基于原版LinkScope的一个fork项目，主要在两方面做了改进：优化了使用界面与操作逻辑，并重写了波形绘制界面，使其更贴合日常使用习惯。

项目地址：

https://github.com/OpenChipLab/LinkScope

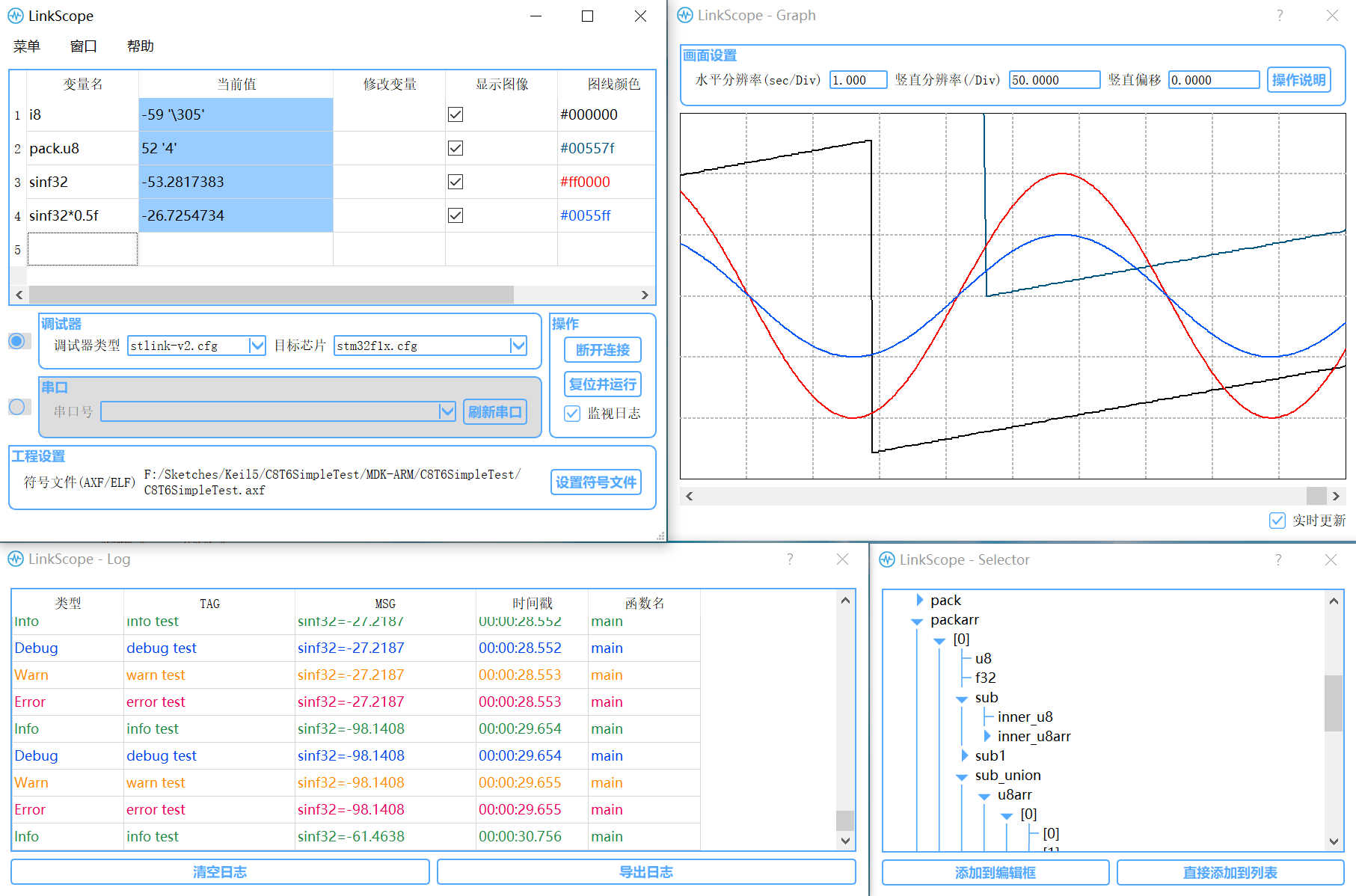

LinkScope 是什么

LinkScope 是一款非侵入式硬件芯片调试软件。它直接驱动硬件调试器与单片机连接，解析编译器生成的符号文件（AXF / ELF）得到变量表，从而在不修改芯片固件的前提下，实现对目标芯片变量的实时查看、在线修改与波形绘制。

软件采用 Qt 开发，调试器后端基于 OpenOCD，因此天然继承了 OpenOCD 广泛的调试器与芯片支持能力；同时它也支持通过串口连接任意带 UART 的芯片（需移植一小段下位机程序）。

支持的调试器（Probe）

LinkScope 在理论上支持所有 OpenOCD 兼容的调试适配器，已确认明确支持的 probe 如下：

调试器（Probe）	说明
STLink	STLINK-V2
JLink	Segger J-Link 系列
CMSIS-DAP	已实测 CMSIS-DAP
CH347（WCH 沁恒）	通过 OpenOCD `ch347` 驱动接入，详见下文
ESP32C3 内置 JTAG	使用专用 OpenOCD，手动开启外部进程后连接
任意 OpenOCD 兼容适配器	勾选「外部进程」连接到正在运行的 OpenOCD 即可

关于 CH347 的支持说明

CH347 是 WCH（沁恒微电子）推出的高速 USB 转接芯片，原生同时提供 UART、I2C、SPI 以及 JTAG / SWD 接口。OpenOCD 主线已合入 CH347 驱动（代码位于 src/jtag/drivers/ch347.c，默认 VID 0x1a86、PID 0x55dd）。因此，只要使用带 CH347 驱动的 OpenOCD 版本，LinkScope 即可通过其后端直接驱动 CH347 调试器。

CH347分为两个型号，差异如下：

CH347T：需将芯片切换至 mode3使用JTAG或SWD；
CH347F：无需切换模式，直接使用JTAG或SWD；

核心功能

功能	说明
实时查看 / 修改变量值	采样过程中直接在线改值，立即生效
变量波形绘制	实时将变量值绘制成曲线（变量示波）
采样数据导出	全部采样数据导出为 CSV 表格，便于离线分析
格式化日志输出	支持下位机日志（信息 / 调试 / 警告 / 错误四级）
任意 C 表达式变量名	变量名支持 GDB 能解析的任意合法 C 表达式
配置保存 / 导入	连接模式、调试器、芯片、符号文件、变量表可存为配置文件

变量名不仅限于单个变量，还可以是 g_pack.var1 + g_pack.var2、g_arr[2]@3、*(int*)0x20005c5c 这类表达式（结构体等复合类型仅支持查看，不支持改值与绘图）。

两种连接模式

LinkScope 提供调试器模式与串口模式两种方式连接目标芯片：

模式	侵入性	最高采样率	适用对象
调试器模式	非侵入（不改固件）	约 100 Hz	OpenOCD 兼容的调试器与目标芯片
串口模式	侵入（需修改下位机源码）	约 80 Hz	任意带 UART 的芯片

调试器模式下，软件后台启动 GDB 与 OpenOCD 进程，通过 GDB 的 RSP 协议读取 / 修改变量；串口模式则把下位机程序移植到目标芯片，由上位机通过 TCP 服务解析串口数据。

支持的目标芯片（Target）

理论上：OpenOCD 支持的全部 MCU（如 STM32 全系列）；
已实测设备：STM32F103RCT6、STM32F103C8T6、STM32F407ZGT6、STM32F407IGH6、ESP32C3；
串口模式：任意带 UART 的芯片（需移植下位机程序，可用于 Arduino 等无调试器接口的芯片，也可配合透传模块实现无线连接）。

快速上手

下载最新发行版，解压后双击 LinkScope.exe 运行（Windows 预编译包）；
设置编译好的符号文件（AXF / ELF）；
选择连接模式并连接：
- 调试器模式：下拉框选调试器与芯片型号，点击「连接」；或勾选「外部进程」连已有 OpenOCD；
- 串口模式：点击「刷新串口」选择端口后连接；
通过变量选择窗口或主表末行手动添加要查看的变量（支持 C 表达式）；
连接成功后自动采样，可在线改值、选绘图颜色、在绘图窗口用滚轮控制缩放，鼠标控制平移，并通过「导出数据」保存 CSV。

已知限制与注意事项

采样率约为 100 Hz（调试器）/ 80 Hz（串口），属于「变量示波」而非高速示波器，适合观察慢变信号与控制逻辑；
调试器模式异常退出后可能残留 openocd.exe 进程，需手动结束；
串口模式下地址 0 读取单字节恒为 0；
使用 CH347T 时需确认工作于 mode3，且仅支持 JTAG；需要 SWD 建议选用 CH347F；
软件不含下载 / 烧录功能，连接前请先为目标芯片烧录好程序；
OpenOCD 的 CH347 驱动为较新特性，建议使用较新版本的 OpenOCD 以获得完整支持。

总结与资源

LinkScope 用「Qt + OpenOCD + GDB」的组合，把原本分散在各家工具里的变量观测、在线改值、波形绘制、数据导出能力整合成了一个通用、开源、非侵入的调试入口。对于手头有多种调试器、尤其是想用 CH347 这类高性价比硬件做日常调试的嵌入式开发者，它值得一试。
