开关电源电阻Rs、电容Cs和二极管VDs 构成的RCD吸收电路

RCD吸收电路

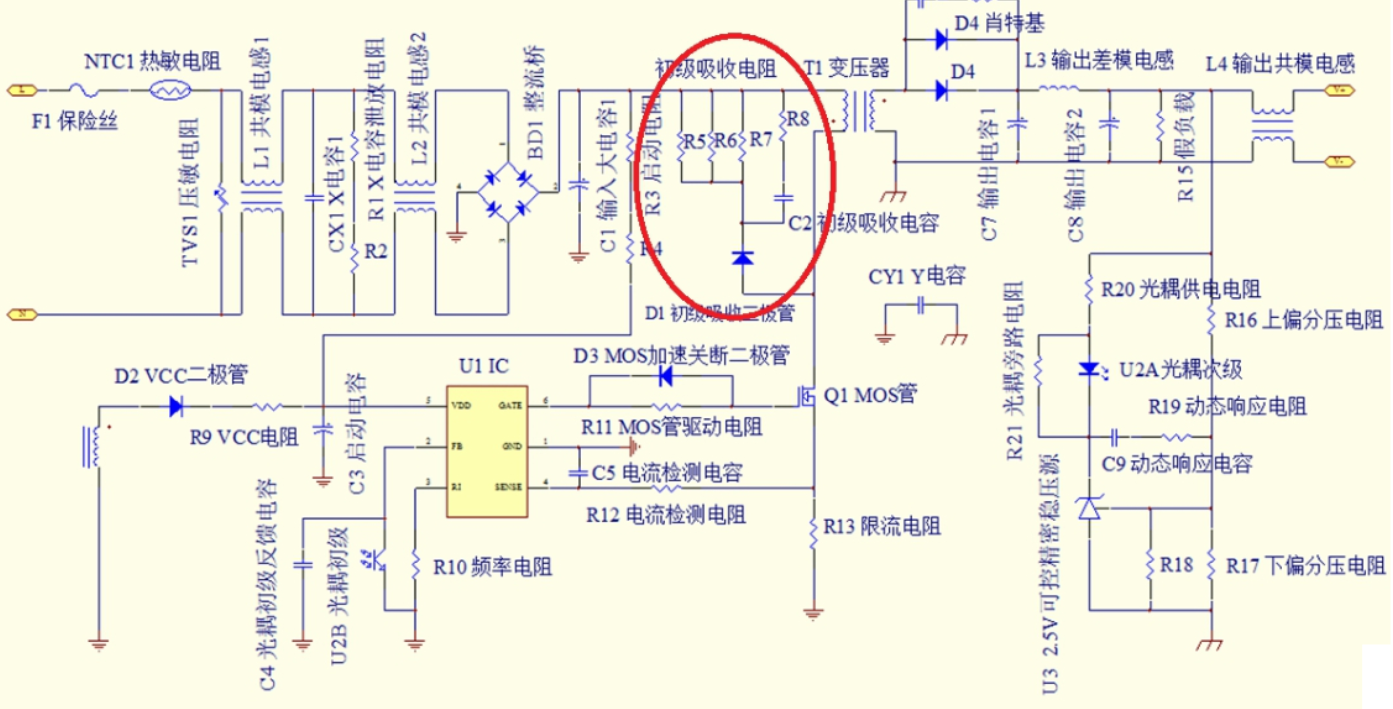

RCD吸收电路它由电阻Rs、电容Cs和二极管VDs构成。电阻Rs也可以与二极管VDs并联连接。RCD吸收电路对过电压的抑制要好于RC吸收电路,与RC电路相比Vce升高的幅度更小。由于可以取大阻值的吸收电阻,在一定程度上降低了损耗。若开关断开,蓄积在寄生电感中能量通过开关的寄生电容充电,开关电压上升。其电压上升到吸收电容的电压时,吸收二极管导通,开关电压被吸收二极管所嵌位,约为1V左右。寄生电感中蓄积的能量也对吸收电容充电。开关接通期间,吸收电容通过电阻放电。

一﹑首先对mos管的VD进行分段:Ⅰ,输入的直流电压VDC;Ⅱ,次级反射初级的VOR;Ⅲ,主MOS管VD余量VDS;Ⅳ,RCD吸收有效电压VRCD1。二﹑对于以上主MOS管VD的几部分进行计算:Ⅰ,输入的直流电压VDC。在计算VDC时,是依最高输入电压值为准。如宽电压应选择AC265V,即DC375V。VDC=VAC *√2Ⅱ,次级反射初级的VOR。VOR是依在次级输出最高电压,整流二极管压降最大时计算的,如输出电压为:5.0V±5%(依Vo =5.25V计算),二极管VF为0.525V(此值是在1N5822的资料中查找额定电流下VF值).VOR=(VF +Vo)*Np/NsⅢ,主MOS管VD的余量VDS.VDS是依MOS管VD的10%为最小值.如KA05H0165R的VD=650应选择DC65V.VDS=VD* 10%Ⅳ,RCD吸收VRCD.MOS管的VD减去Ⅰ,Ⅲ三项就剩下VRCD的最大值。实际选取的VRCD应为最大值的90%(这里主要是考虑到开关电源各个元件的分散性,温度漂移和时间飘移等因素得影响)。VRCD=(VD-VDC -VDS)*90%
