在雷达中频采集、超高速图像传输、大带宽实时信号处理等场景中，传统 FPGA 板卡常存在光纤通道不足、存储带宽受限、高速扩展能力弱等痛点。市面上多数中端 FPGA 板卡仅支持单路 / 两路 100G 光口，缓存容量小，DSP 与高速 Serdes 资源不足以支撑多通道并行实时运算，搭建多卡系统又会带来同步、布线、带宽瓶颈等额外问题。
本文带来匠行科技PCIE727（JX727） 基于 Xilinx XCVU13P Virtex UltraScale + 的 PCIe x16 高性能数据预处理平台，单卡集成 4 路 100G QSFP28 光纤、标准 FMC+HPC 扩展接口、大容量 DDR4 缓存，可直接适配通用 x86 服务器，一站式解决高速采集、实时运算、海量数据转发需求，是军工雷达、机器视觉、高速通信、科研仿真领域的核心硬件载体。
二、板卡核心硬件架构

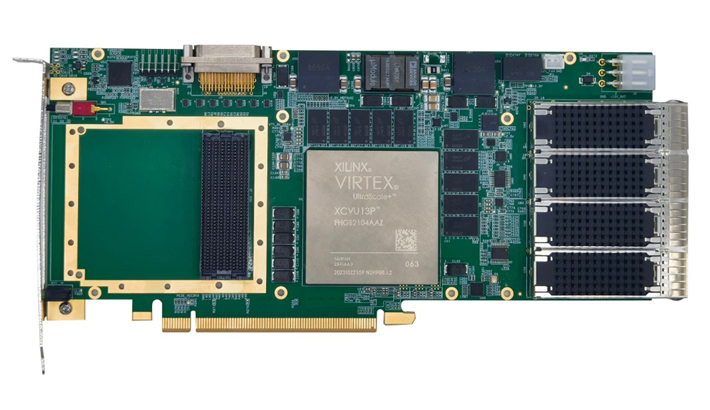

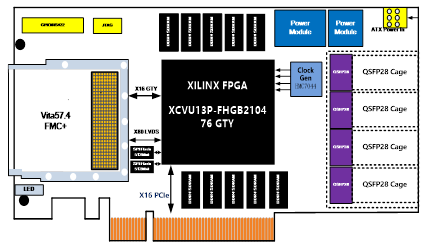

PCIE727 整机采用标准全高半长 PCIe 规格，核心处理器选用XCVU13P-2FHGB2104I旗舰 FPGA，拥有 UltraScale + 系列顶级逻辑、存储与高速串行收发资源，搭配 PCIe Gen3 x16 主机总线、独立 DDR4 缓存池、4 路 100G 光纤与 FMC 扩展接口，整体硬件资源如下：
2.1 核心 FPGA 资源
- 逻辑单元：3780K
- Block RAM 总容量：94.5Mbit
- DSP 运算单元：12288 个，满足大规模 FFT、滤波、矩阵并行运算、脉冲压缩等复杂算法
- GTY 高速串行收发器：76 路，单通道最高 28Gbps，原生支持 JESD204C、100G 以太网、高速 FMC 子卡互联，多通道并行传输无压力
2.2 PCIe 主机传输接口
板载独立 DMA 控制器，打通 FPGA 与上位机高速数据交互通道，规避通用 PCIe 控制器带宽损耗：
- 总线规格：PCIe Gen3 x16，单通道速率 8Gbps
- 理论最大主机带宽：10GByte/s
- 系统兼容性：Windows7/10、全系列 Linux 系统，适配通用机架式、塔式 x86 服务器
2.3 FMC+HPC 高速扩展接口
板卡搭载标准 FMC+（HPC）插槽，可灵活搭配 ADC/DAC、高速光口、多路 LVDS 子卡快速拓展功能，硬件复用性极强：
- 高速 Serdes：x16 GTY，单 lane 28Gbps
- 差分信号：80 对 LVDS 数据 + 4 对 LVDS 时钟，适配高速模拟采集、相机数据输入
- 配套总线：IIC 配置总线，独立 VIO_B_M2C 供电，可由子卡自主供电，适配各类第三方 FMC 子卡
2.4 大容量 DDR4 动态缓存
两组完全独立 80 位位宽 DDR4 存储，用于缓存光纤、FMC 输入的海量数据流，缓解上位机瞬时带宽压力，避免高速数据流丢包：
- 工作时钟：1200MHz，数据速率 2.4GHz
- 单组最大容量：4GB，整机合计最高 8GB 缓存
- 整机缓存峰值带宽：38.4GByte/s，适配超大帧图像、宽带雷达回波信号、100G 突发流量缓存
2.5 高速光纤与外设接口
- 光口资源：4 路 QSFP28 100G 光纤接口，支持双向万兆高速数据流收发，可做多路数据输入、环回、转发
- 通用外设：32 路 LVTTL 通用 GPIO、1 路 RS422 串口，用于外部设备控制、状态上报、同步触发
- 固件存储：2 片 SPI Flash 用于 FPGA 多镜像加载，支持远程固件升级；1 片 SPI Flash 存储工程配置参数，实现参数掉电保存
三、电气与物理规格
- 板卡尺寸：111.5mm × 239mm，标准服务器 PCIe 插槽尺寸，兼容常规服务器机箱
- 供电需求：+12V 供电，最大 7A（不含 FMC 子卡供电），服务器标准 PCIe 供电即可满足
- 散热方案：标配风冷散热，长时间满负载运算稳定运行，无需额外定制散热结构
四、硬件选型对比小节（新增，选型参考）
很多工程师在高速采集平台选型时，会在多片中端 FPGA 板卡、单卡高端 VU 系列板卡之间犹豫，这里做核心维度对比：
| 对比维度 | PCIE727（XCVU13P） | 普通中端 VU9P PCIe 板卡 | 多片低成本 KU 系列板卡 |
|---|---|---|---|
| FPGA 算力 | 3780K 逻辑单元 + 12288 DSP，支持复杂实时预处理 | 逻辑、DSP 资源减半，复杂算法需裁剪 | 多卡同步难度大，单卡算力不足 |
| 高速光口 | 4 路 100G QSFP28 | 最多 2 路 100G | 单卡仅 1 路 25G/10G，多卡布线繁琐 |
| 本地缓存 | 8GB DDR4，38.4GB/s 带宽 | 4GB 以内，带宽减半 | 单卡缓存小，跨卡数据交互损耗大 |
| Serdes 资源 | 76 路 GTY@28Gbps | ≤40 路 GTY | 收发通道数量不足，无法同时接 FMC + 多路光口 |
| 系统搭建 | 单卡集成，仅占用 1 个 PCIe 插槽 | 单卡通道受限，需多卡堆叠 | 多插槽占用、同步时钟、供电、机箱成本翻倍 |
| 适用场景 | 宽带雷达、4 路 100G 并行仿真、超高分辨率图像处理 | 两路以内中带宽采集 | 低带宽、单通道简易采集验证 |
选型结论：当项目存在≥2 路 100G 并行数据流、复杂实时算法、多通道射频采集需求时，PCIE727 单卡方案比多卡组合拥有更低硬件成本、更低系统复杂度、更稳定同步性能。
五、核心产品优势
- 旗舰级运算算力：VU13P 超大逻辑与 DSP 资源，可完成脉冲压缩、FFT、图像特征提取等复杂实时预处理，大幅减轻服务器 CPU 运算负载；
- 全链路超高速带宽：PCIe 10GB/s 主机带宽 + 38.4GB/s 本地缓存 + 4×100G 光纤输入输出，端到端无传输瓶颈；
- 灵活可扩展：标准 FMC HPC 接口，更换子卡即可切换雷达中频采集、高速图像输入、多通道射频收发业务，一套硬件适配多项目；
- 一体化集成设计：光纤、缓存、扩展、主机接口全部集成单块板卡，减少多卡联动布线、同步调试工作量，缩短项目开发周期；
- 跨平台软件适配：Windows/Linux 双系统驱动支持，配套 DMA 高速传输开发底层，工程师可快速开展上层逻辑开发。
六、典型应用场景
- 雷达信号采集与预处理 搭配 JESD204C ADC FMC 子卡，采集宽带中频雷达回波，板卡内完成脉冲压缩、滤波、FFT 频谱分析，通过 100G 光纤或 PCIe 高速上传至服务器存储、二次处理。
- 超高速视频 / 图像采集 多路高分辨率工业相机数据通过 FMC 或 QSFP28 光口输入，FPGA 实时做图像裁剪、灰度转换、编码、目标特征提取，8GB 大缓存缓冲瞬时超大帧数据流，杜绝丢帧。
- 高速通信数据转发与协议仿真 4 路 100G 光纤搭建多通道数据流仿真平台，利用 76 路 GTY 收发器完成 5G/6G 通信链路、以太网协议解析、流量环回测试。
- 高校 / 科研实验室算法验证平台 用于数字信号处理、无线通信、机器视觉相关课题原型开发，依托标准 PCIe 服务器架构，快速迭代 FPGA 算法原型。
七、总结
PCIE727 XCVU13P PCIe 处理板卡，集合 4 路 100G 光纤、8GB 超大 DDR4 缓存、76 通道 GTY 收发器、FMC 高速扩展四大核心能力，兼顾顶级算力、全链路超高带宽与灵活拓展性，完美解决雷达、高速视觉、通信仿真领域大带宽实时数据处理痛点。
依托通用标准 PCIe 服务器架构，无需定制机箱、背板，单卡即可搭建标准化高速数据采集与处理系统，相比多卡堆叠方案大幅降低硬件、调试、运维成本，是军工、工业、科研高速 FPGA 硬件开发的优选高性能平台。
