流程定义设计：一份 LogicFlow JSON 全解

系列定位 ：jeeflow 系列第 4 篇（第二季「核心设计」第 1 篇）平台：掘金（代码密度高，原理讲透） 素材版本 ：引擎 v1.8.15，pro 站实时截图 前置阅读 ：第 2 篇 · jeeflow：98KB 的工作流引擎长什么样

一、从一张流程图说起

打开 jeeflow-pro 集成演示站（jeeflow-pro.mldong.com），在「流程设计」里点开「报销申请」：

四个节点，一条直线：

scss 复制代码

开始 → 发起申请 → 部门经理审批 → 财务复核(会签) → 总经理审批 → 结束

其中「财务复核」节点右上角挂着一个蓝色标签------并行会签。

这张图是给人看的。但引擎不吃图，引擎吃的是一份 JSON。

本文要回答的核心问题：这份 JSON 长什么样？它怎么把"画图"变成"跑流程"？

二、JSON 结构解剖

jeeflow 的流程定义文件是一个标准 JSON，位于 jeeflow-java/jeeflow-core/src/test/resources/flows/ 目录，五语言 demo 启动时统一加载。

以最简单的 01-simple.json（简单审批流程）为例：

json 复制代码

{
  "name": "simple",
  "displayName": "简单审批流程",
  "type": "approval",
  "instanceUrl": "/form/apply",
  "nodes": [ ... ],
  "edges": [ ... ]
}

顶层只有 5 个字段：

字段	含义	示例
`name`	唯一编码（程序用）	`"simple"`
`displayName`	显示名称（人看的）	`"简单审批流程"`
`type`	流程类型	`"approval"`
`instanceUrl`	发起页路由	`"/form/apply"`
`nodes` / `edges`	节点数组 + 边数组	见下文

2.1 节点（nodes）

每个节点是一个对象，核心字段：

json 复制代码

{
  "id": "task1",
  "type": "snaker:task",
  "x": 300,
  "y": 200,
  "properties": {
    "width": 100,
    "height": 50,
    "form": "leave-form",
    "assignee": "leader",
    "taskType": 0,
    "performType": 0
  },
  "text": {
    "value": "上级审批"
  }
}

字段	作用
`id`	节点唯一标识，边通过 `sourceNodeId` / `targetNodeId` 引用
`type`	节点类型：`snaker:start` / `snaker:task` / `snaker:decision` / `snaker:end`
`x` / `y`	画布坐标（设计器用，引擎不关心）
`properties.assignee`	审批人表达式 ------引擎通过 `IUserProvider` SPI 解析
`properties.performType`	执行方式------0=普通，1=并行会签，2=串行会签
`properties.countersignType`	会签类型 ------`PARALLEL` / `SEQUENTIAL` / `RATIO`
`properties.form`	关联表单路由
`text.value`	节点显示文本

2.2 边（edges）

边定义节点间的连接关系：

json 复制代码

{
  "id": "e3",
  "sourceNodeId": "decision1",
  "targetNodeId": "task2",
  "properties": {
    "expr": "amount > 1000"
  },
  "text": {
    "value": "金额>1000"
  }
}

普通边的 properties 为空对象 {}，条件边 才带 expr 字段------这就是引擎路由决策的依据。

2.3 节点类型体系

jeeflow 只有 4 种节点类型，覆盖所有流程模式：

类型	标识	作用
开始节点	`snaker:start`	流程入口，自动生成
任务节点	`snaker:task`	人工审批 / 自动任务
决策节点	`snaker:decision`	条件分支网关
结束节点	`snaker:end`	流程出口

没有"子流程节点"、没有"事件节点"、没有"定时器节点"------jeeflow 的哲学是用少量原语组合出复杂行为，而不是堆砌节点类型。

三、10 个共享流程逐一拆解

jeeflow 的测试资源目录里有 10 个共享流程 JSON （01-simple → 10-mixed-mode），五语言引擎共用同一份文件，启动时自动加载。

3.1 总览表

#	文件名	场景	核心模式	关键 JSON 特征
01	`simple`	简单审批	单任务	1 个 task，assignee=leader
02	`multi-task`	串行多节点	线性串联	多个 task 首尾相连
03	`decision-expr`	条件分支	表达式网关	edge 带 `expr` 条件
04	`fork-join`	并行分叉/汇聚	fork+join	分叉后多路径并行，join 汇聚
05	`countersign-parallel`	并行会签	多人同时审批	`performType:1` + `countersignType:PARALLEL`
06	`countersign-sequential`	串行会签	逐个审批	`performType:2` + `countersignType:SEQUENTIAL`
07	`countersign-ratio`	比例会签	通过比例阈值	`countersignType:RATIO` + 比例值
08	`sequential-approve`	逐一审批	特殊会签模式	逐个创建任务，逐个完成
09	`with-reject`	驳回流程	退回上游	edge 回指前序节点
10	`mixed-mode`	混合模式	组合以上所有	条件分支 + 会签 + 驳回

3.2 条件分支详解（03-decision-expr）

这是最常用也最容易被误解的模式。完整 JSON 结构：

json 复制代码

{
  "name": "decision-expr",
  "displayName": "决策表达式流程",
  "type": "approval",
  "nodes": [
    {
      "id": "start",
      "type": "snaker:start",
      "text": { "value": "开始" }
    },
    {
      "id": "apply",
      "type": "snaker:task",
      "properties": {
        "assignee": "applicant",
        "taskType": 0
      },
      "text": { "value": "发起申请" }
    },
    {
      "id": "decision1",
      "type": "snaker:decision",
      "properties": {
        "expr": "amount > 1000"
      },
      "text": { "value": "金额>1000?" }
    },
    {
      "id": "task2",
      "type": "snaker:task",
      "properties": { "assignee": "manager" },
      "text": { "value": "经理审批" }
    },
    {
      "id": "task3",
      "type": "snaker:task",
      "properties": { "assignee": "director" },
      "text": { "value": "总监审批" }
    },
    {
      "id": "end",
      "type": "snaker:end",
      "text": { "value": "结束" }
    }
  ],
  "edges": [
    { "sourceNodeId": "start", "targetNodeId": "apply" },
    { "sourceNodeId": "apply", "targetNodeId": "decision1" },
    {
      "sourceNodeId": "decision1",
      "targetNodeId": "task2",
      "properties": { "expr": "amount > 1000" },
      "text": { "value": "金额>1000" }
    },
    {
      "sourceNodeId": "decision1",
      "targetNodeId": "task3",
      "properties": { "expr": "amount <= 1000" },
      "text": { "value": "金额≤1000" }
    },
    { "sourceNodeId": "task2", "targetNodeId": "end" },
    { "sourceNodeId": "task3", "targetNodeId": "end" }
  ]
}

路由逻辑：

bash 复制代码

decision1 节点评估 expr → 遍历所有出边 → 找到第一条 expr 为 true 的边 → 走那条路

关键点：

decision1 节点自身的 properties.expr 是默认表达式（兜底用）
每条出边的 properties.expr 是分支条件（优先匹配）
引擎通过 IExpressionEvaluator SPI 计算表达式，不绑定任何表达式引擎（SpEL / OGNL / 自研均可）

3.3 并行会签详解（05-countersign-parallel）

json 复制代码

{
  "id": "task1",
  "type": "snaker:task",
  "properties": {
    "assignee": "userA,userB,userC",
    "performType": "1",
    "countersignType": "PARALLEL",
    "field": {
      "candidateUsers": "userA,userB,userC"
    }
  },
  "text": { "value": "会签审批" }
}

三个关键字段决定会签行为：

字段	值	含义
`performType`	`"1"`	会签模式（0=普通，1=并行，2=串行）
`countersignType`	`"PARALLEL"`	并行会签（所有人同时收到任务）
`assignee`	`"userA,userB,userC"`	会签人员列表

引擎行为：

流程到达该节点时，一次性为所有会签人创建任务
每个任务独立审批，互不阻塞
所有人通过后，流程才流转到下一节点
任一节点驳回 → 整体会签驳回（一票否决，submitType=20）

跨语言差异：Java 引擎一次建全部任务；Python/Node 引擎逐个创建。行为一致，实现策略不同------这是"契约对齐，实现自由"的典型体现。

四、从 JSON 到业务：pro 站的 9 个真实场景

共享 JSON 是"教科书"，pro 站（jeeflow-pro.mldong.com）里跑的是"实战"。

4.1 流程定义列表

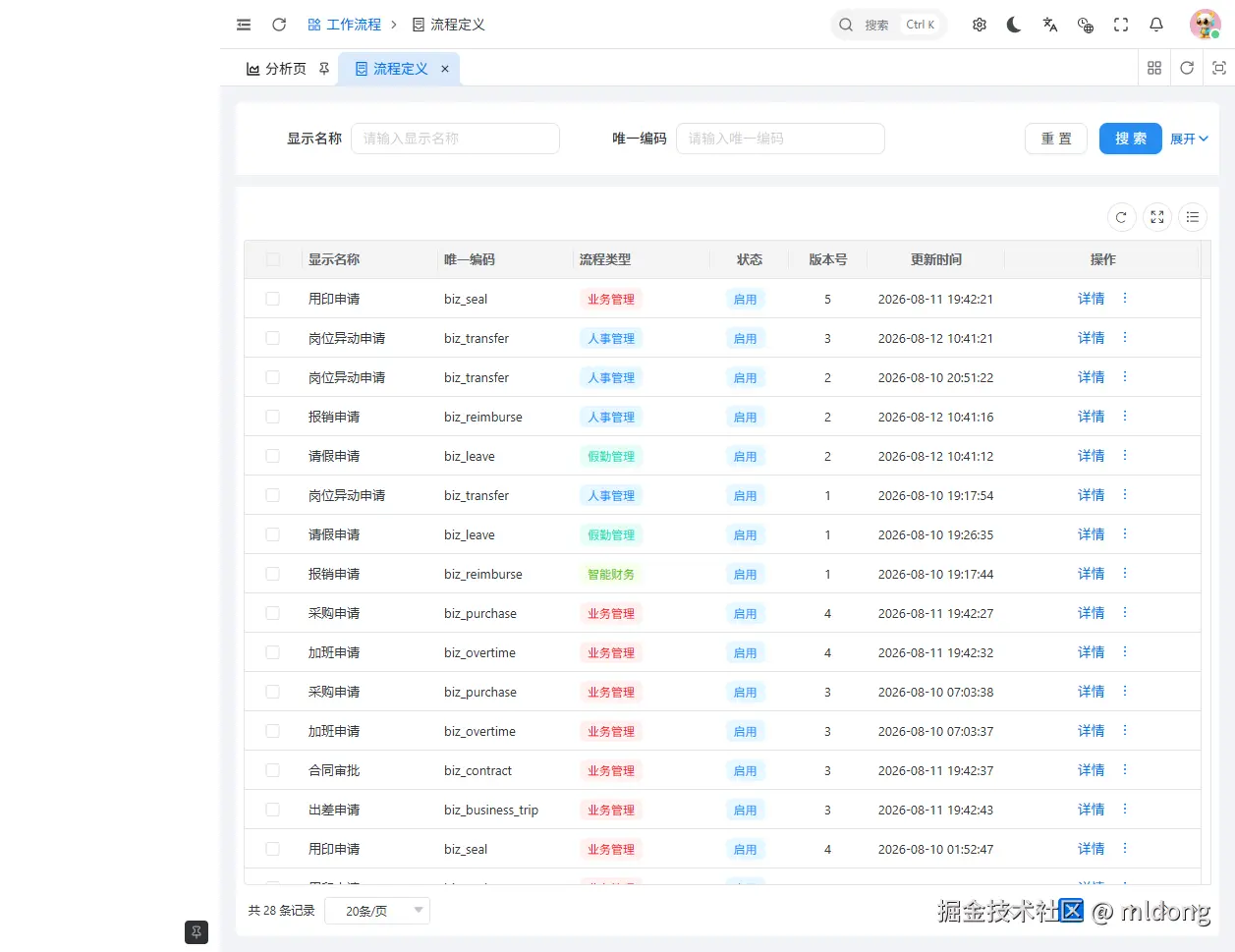

superAdmin 登录后进入「流程定义」，可以看到 28 条记录（9 个业务场景 × 多版本）：

流程名称	唯一编码	流程类型	核心模式
请假申请	`biz_leave`	假勤管理	条件分支（天数网关）
采购申请	`biz_purchase`	业务管理	条件分支（金额网关）
报销申请	`biz_reimburse`	人事管理	串行 + 并行会签
用印申请	`biz_seal`	业务管理	简单审批
加班申请	`biz_overtime`	业务管理	条件分支（工时网关）
合同审批	`biz_contract`	业务管理	条件分支（合同金额）
出差申请	`biz_business_trip`	业务管理	条件分支（预算网关）
岗位异动申请	`biz_transfer`	人事管理	串行多节点
资产领用申请	`biz_asset`	业务管理	简单审批

4.2 条件分支实战：请假申请

请假申请的设计器视图：

条件分支逻辑：

≤3 天 → 部门经理审批
＞3 天 → 分管领导审批

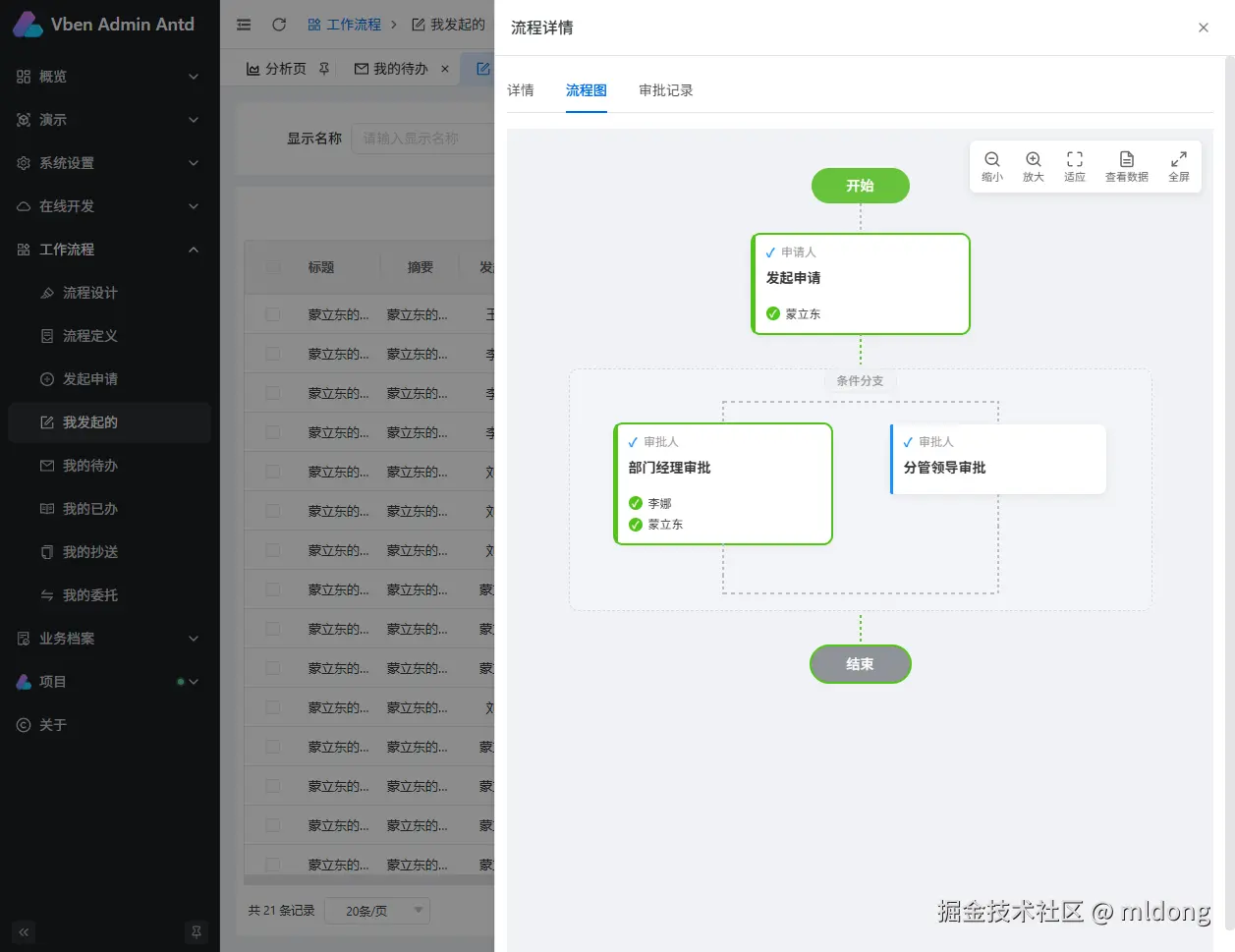

用 admin 账号发起一笔 1 天事假，流程轨迹如下：

绿色高亮路径清晰显示：开始 → 申请人(蒙立东) → 条件分支(≤3天路径) → 部门经理审批(李娜) → 结束。

对应的 JSON 核心结构：

json 复制代码

{
  "nodes": [
    { "id": "apply", "type": "snaker:task",
      "properties": { "assignee": "applicant" },
      "text": { "value": "发起申请" } },
    { "id": "decision_days", "type": "snaker:decision",
      "properties": { "expr": "days > 3" } },
    { "id": "task_manager", "type": "snaker:task",
      "properties": { "assignee": "deptLeader" },
      "text": { "value": "部门经理审批" } },
    { "id": "task_director", "type": "snaker:task",
      "properties": { "assignee": "chargeLeader" },
      "text": { "value": "分管领导审批" } }
  ],
  "edges": [
    { "sourceNodeId": "decision_days", "targetNodeId": "task_manager",
      "properties": { "expr": "days <= 3" },
      "text": { "value": "≤3天" } },
    { "sourceNodeId": "decision_days", "targetNodeId": "task_director",
      "properties": { "expr": "days > 3" },
      "text": { "value": ">3天" } }
  ]
}

4.3 金额网关实战：采购申请

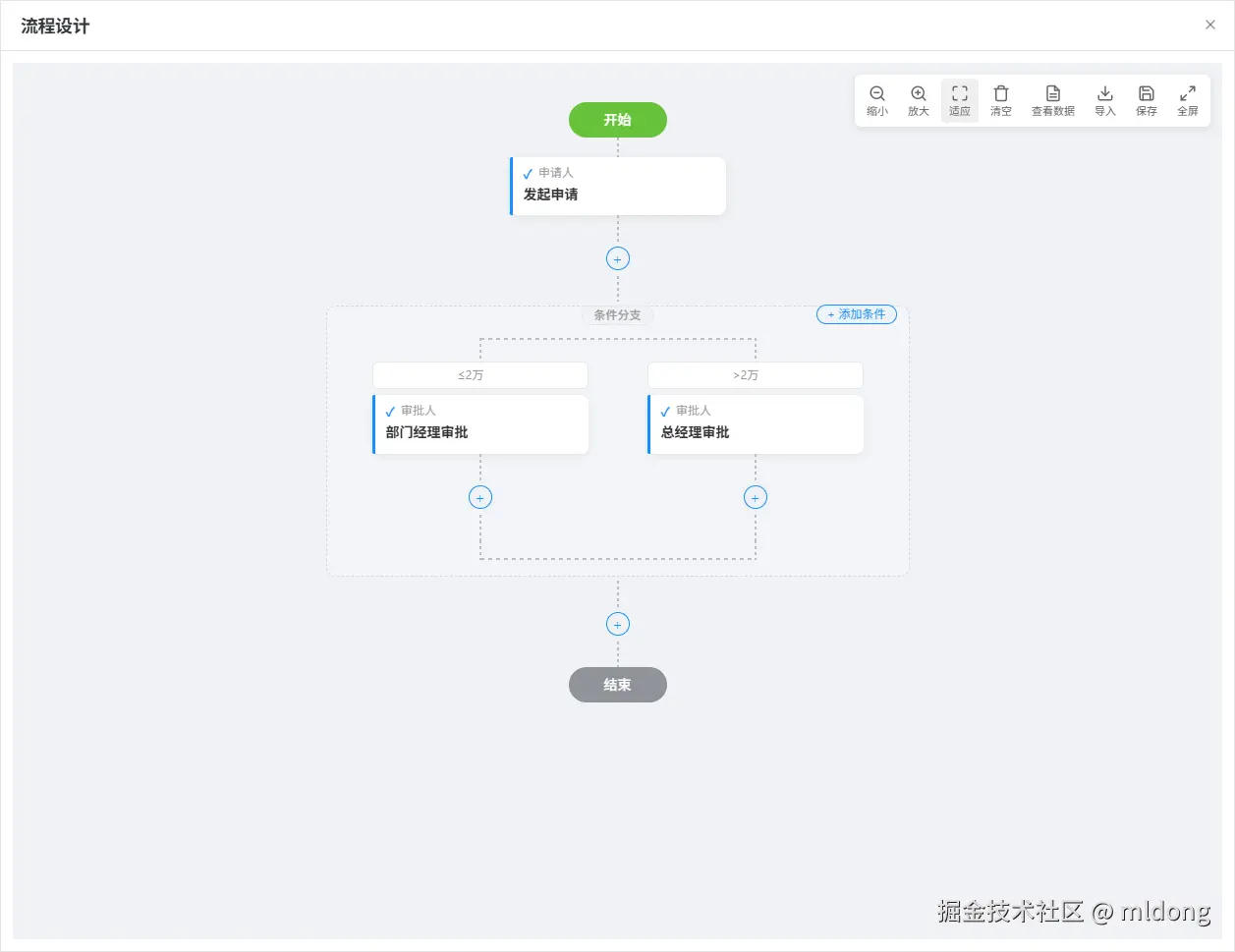

采购申请走的是同样的条件分支模式，只是判断条件从"天数"变成了"金额"：

≤2 万 → 部门经理审批
＞2 万 → 总经理审批

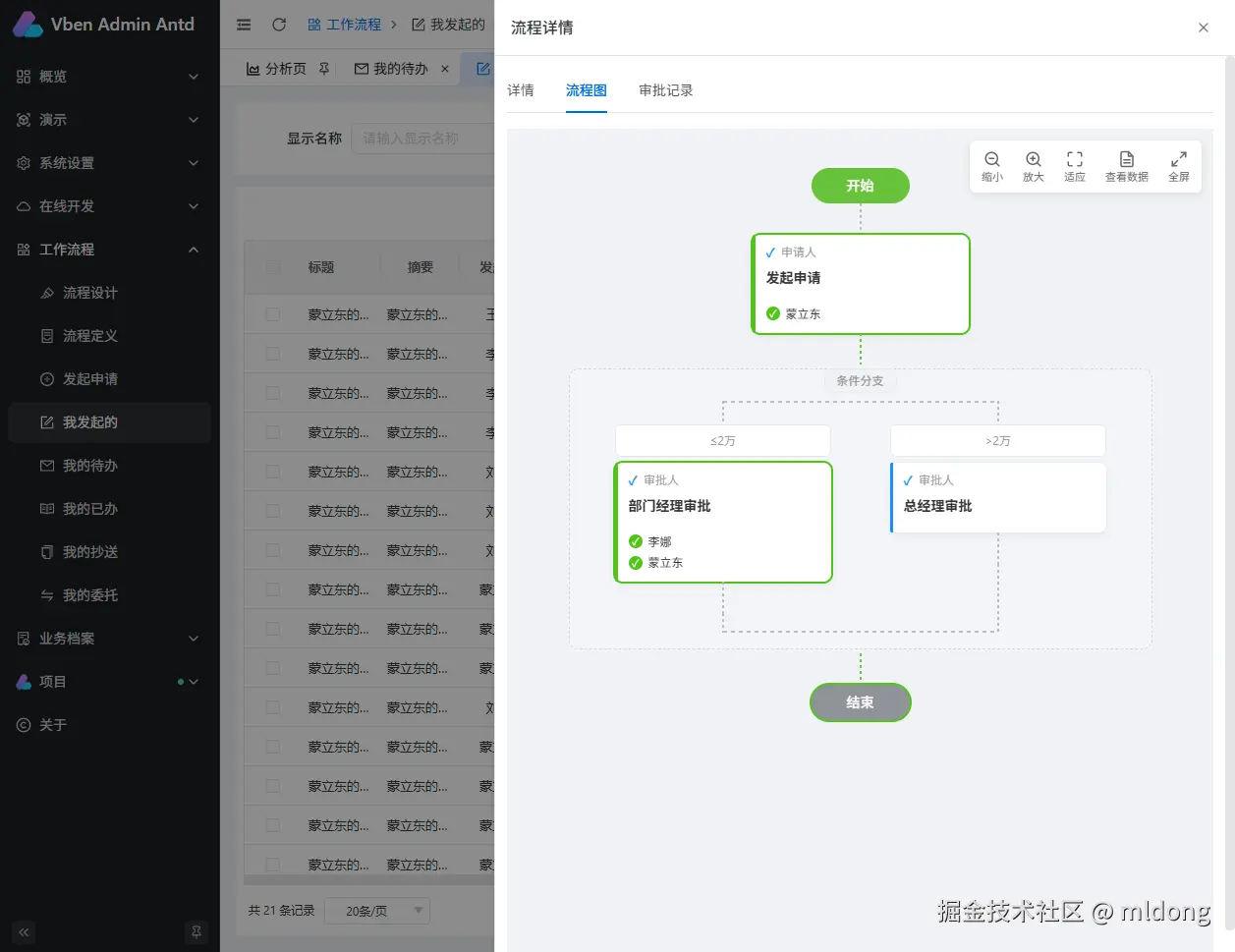

admin 发起一笔 10000 元采购，流程轨迹：

路径高亮显示走了"≤2万"分支，部门经理李娜审批通过。

4.4 并行会签实战：报销申请

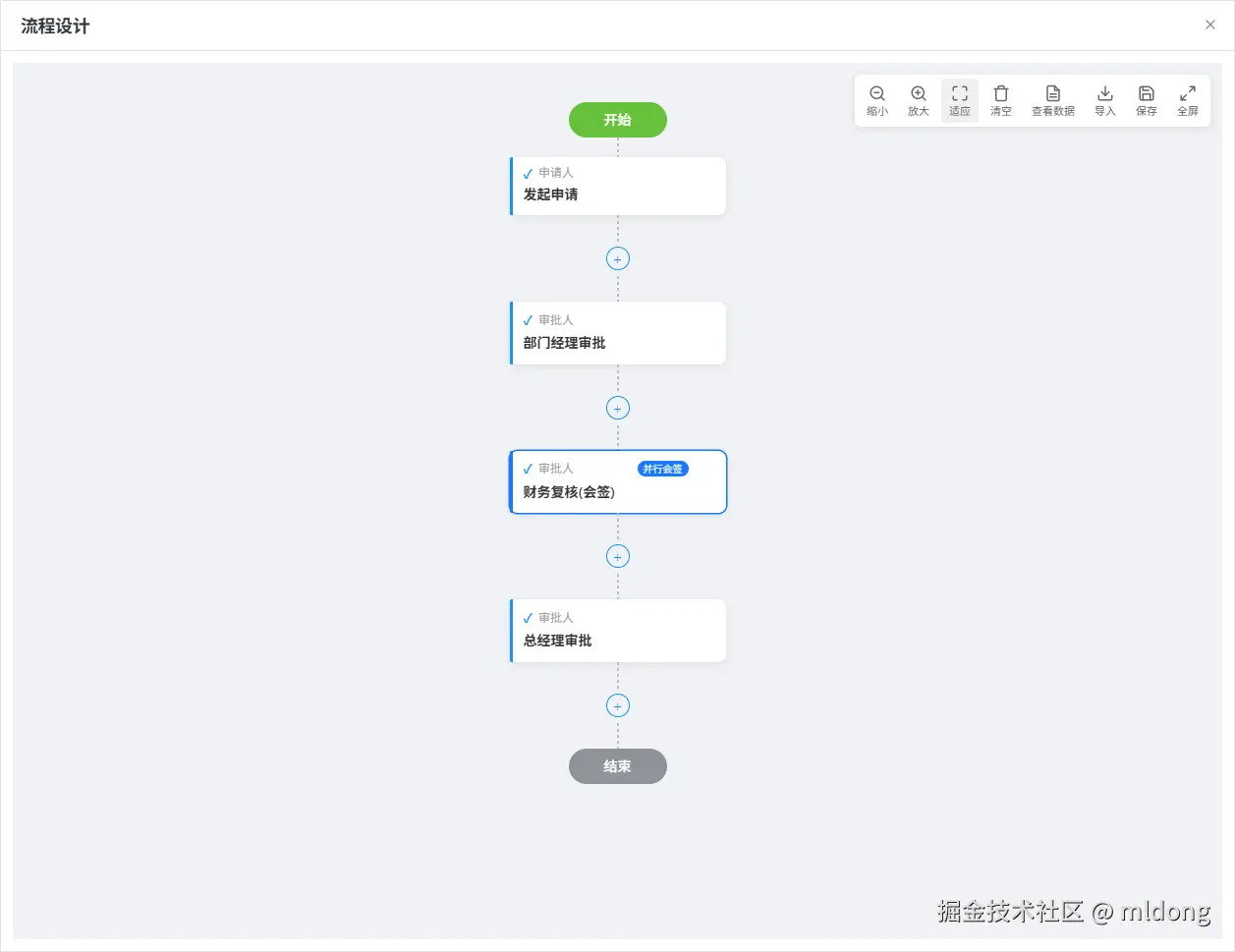

这是最复杂的场景。设计器视图：

审批链路：申请人 → 部门经理 → 财务复核(并行会签) → 总经理 → 结束

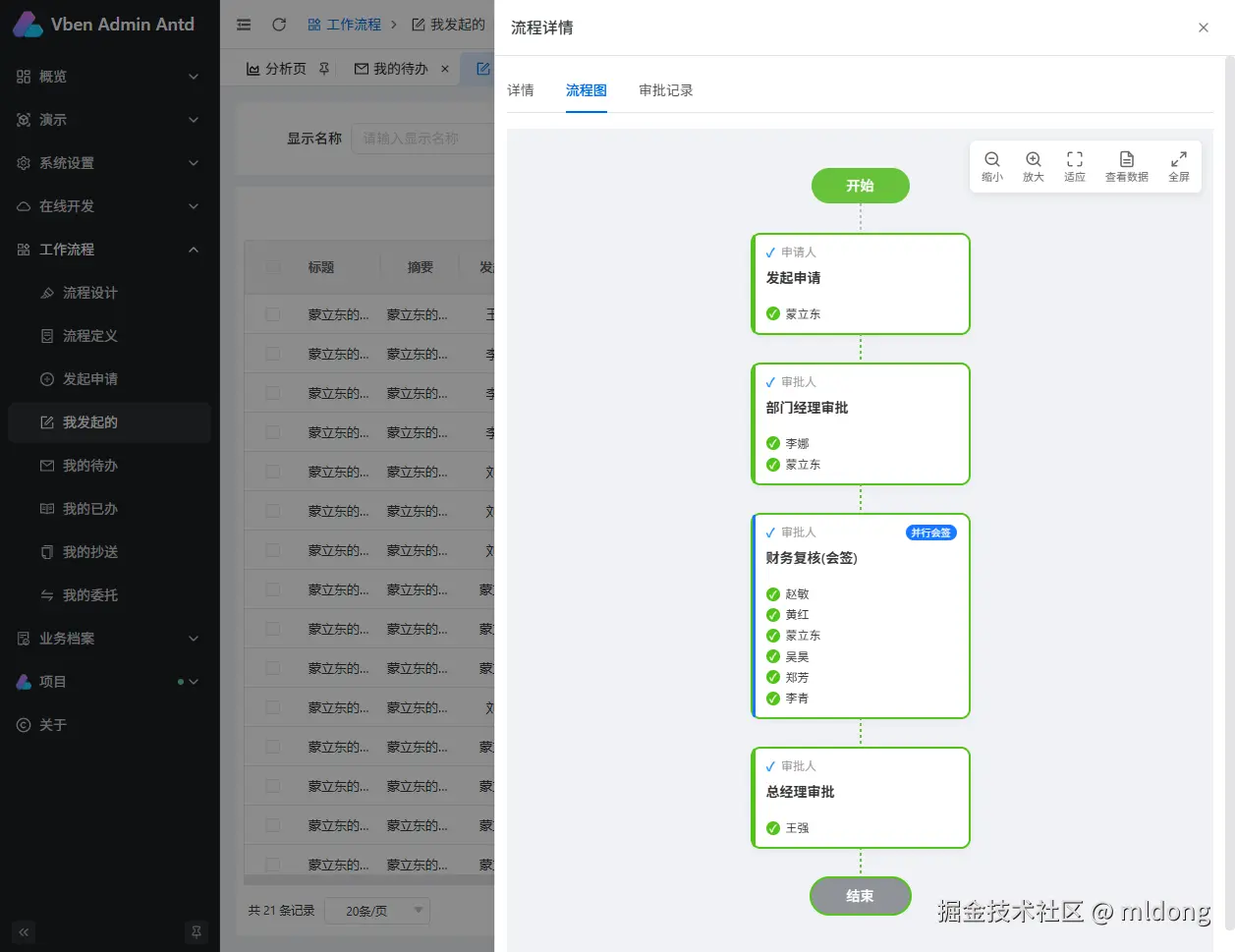

admin 发起一笔 5000 元差旅报销，完整审批轨迹：

四个节点全部通过：

申请人 ✓ 蒙立东
部门经理审批 ✓ 李娜
并行会签财务复核 ✓ 赵敏、黄红、蒙立东、吴昊、郑芳、李青（6 人全部通过）
总经理审批 ✓ 王强

注意：实际会签组有 6 人，不是设计器上看到的"财务复核"两个字。会签人员由 assignee 字段 + IUserProvider SPI 动态解析，可以是固定列表、部门角色、甚至表达式计算结果。

4.5 映射关系总结

共享流程	pro 站业务场景	JSON 模式
`03-decision-expr`	请假申请（天数网关）	条件分支
`03-decision-expr`	采购申请（金额网关 ≤2万）	条件分支
`03-decision-expr`	合同审批（10万阈值）	条件分支
`03-decision-expr`	出差申请（5000预算）	条件分支
`03-decision-expr`	加班申请（4h工时）	条件分支
`05-countersign-parallel`	报销申请（财务会签 ALL）	并行会签
`01-simple`	用印申请（单审批）	简单审批
`01-simple`	资产领用（单审批）	简单审批
`02-multi-task`	岗位异动（多节点串行）	串行多节点

9 个业务场景 = 4 种 JSON 模式的排列组合。

五、版本管理与设计器

5.1 多版本共存

pro 站的流程定义列表显示 28 条记录------同一个流程（如"采购申请"）有 v3、v4 多个版本共存。

版本管理的意义：

新版本不影响在途实例：已发起的流程按发起时的版本跑完
新发起的走最新版本：自动路由到最高版本号
回滚能力：随时切回旧版本

5.2 设计器操作

流程设计器（基于 mldong-flow-designer-plus npm 包）提供以下操作：

功能	说明
缩小/放大	画布缩放
适应	自动缩放至画布大小
清空	清除画布
查看数据	查看/编辑底层 JSON
导入	从 JSON 文件导入流程定义
保存	保存当前设计到后端
全屏	全屏编辑模式

设计器是纯前端组件，不绑定任何后端------它产出 JSON，引擎消费 JSON，两者通过 JSON 契约解耦。

六、JSON 即协议

回到开篇的问题：这份 JSON 怎么把"画图"变成"跑流程"？

答案是三层解耦：

javascript 复制代码

┌─────────────┐     JSON      ┌──────────────┐     JSON      ┌──────────────┐
│  流程设计器  │ ───────────→ │  流程定义文件  │ ───────────→ │  工作流引擎   │
│ (vben5-wf)  │   产出 JSON   │  (.json)      │   解析 JSON   │  (jeeflow)   │
└─────────────┘               └──────────────┘               └──────────────┘
      前端                          文件                         后端
   不绑定引擎                    不绑定前端                   不绑定框架

设计器不绑定引擎：flow-designer / vben5-wf 都能渲染同一份 JSON
JSON 不绑定前端：它是纯数据，任何系统都能生成
引擎不绑定框架：Java/Go/Python/Node/PHP 五语言都能解析同一份 JSON

这就是 jeeflow "一套流程定义，四种语言实现" 的根基------不是口号，是一份 JSON 文件。

参考资料

下一篇预告 ：[第 5 篇 · 用 DDD 设计工作流引擎：聚合根与充血模型](#第 5 篇 · 用 DDD 设计工作流引擎：聚合根与充血模型 "#") ------ ProcessInstance 为什么必须是聚合根？ProcessTask 作为子实体的职责边界在哪？为什么贫血模型扛不住工作流场景？
