STM32F103C8-GPIO—位带操作学习

1.添加基础库

stm 官网下载地址：https://doc.embedfire.com/products/link/zh/latest/mcu/stm32/stm32f103c8t6_core_new1.html

项目参数配置：

Preprocessor Symbols Define 设置参数：

USE_STDPERIPH_DRIVER,USE_STM3210C_EVAL

#需要添加的文件：

mcu 配置：startup_stm32f10x_hd.s

core 配置：Libraries\CMSIS\CM3\CoreSupport 所有文件

inc配置：Libraries\STM32F10x_StdPeriph_Driver\inc 文件夹所有文件

src配置：Libraries\STM32F10x_StdPeriph_Driver\src 文件夹所有文件

eval 配置： Utilities\STM32_EVAL\STM3210C_EVAL 文件夹所有文件

fonts 配置：Utilities\STM32_EVAL\Common\fonts.h 文件

项目配置：Project\STM32F10x_StdPeriph_Examples\SysTick\TimeBase 文件夹下【stm32f10x_conf.h，stm32f10x_it.c,stm32f10x_it.h,system_stm32f10x.c】

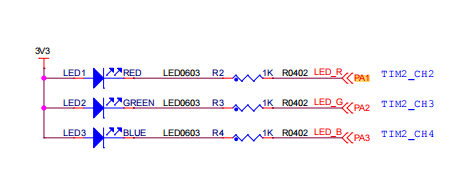

#需要查看的原理图：

【野火STM32F103C8T6核心板双USB款_20241018.zip\1-硬件资料_参考资料_规格手册\原理图_尺寸图_封装库_IO表格_封装库】

STM32F103C8 核心版双USB原理图PDF 文档

主项目源码：

c 复制代码

/* Includes ------------------------------------------------------------------*/
#include "stm32f10x.h"
#include "stm32_eval.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_it.h"
/* Private define ------------------------------------------------------------*/
/*把位带地址+ 位序号转移成别名地址宏*/
#define BITBAND(addr,bitnum) ((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2))
/*把一个地址转换成一个指针*/
#define MEM_ADDR(addr) *((volatile unsigned long *)(addr))
/*把位带别名区地址转换成指针*/
#define BIT_ADDR(addr,bitnum) MEM_ADDR(BITBAND(addr,bitnum))
/*GPIO ODR 和IDR 寄存器地址映射*/
#define GPIOA_ODR_Addr (GPIOA_BASE+12) //0x4001080C

#define GPIOA_IDR_Addr (GPIOA_BASE+8)  //0x40010808
#define PAout(n) BIT_ADDR(GPIOA_ODR_Addr,n) //输出
#define PAin(n) BIT_ADDR(GPIOA_IDR_Addr,n) // 输入

#define LED_TOGGLE(p,i) {p->ODR ^=i;}
#define SOFT_DELAY Delay(0x0FFFFF)

void Delay(__IO uint32_t nCount)     //简单的延时函数
{
    for (; nCount != 0; nCount--);
}

void LED_GPIO_Config(void)
{
	/*定义一个GPIO_InitTypeDef 类型的结构体*/
	GPIO_InitTypeDef GPIO_InitSture;
	/*开启LED相关的GPIO外设时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*选择要控制的GPIO引脚*/
	GPIO_InitSture.GPIO_Pin = GPIO_Pin_1| GPIO_Pin_2;

	/*选择引脚模式为通用推挽输出*/
	GPIO_InitSture.GPIO_Mode = GPIO_Mode_Out_PP;

	GPIO_InitSture.GPIO_Speed = GPIO_Speed_50MHz;
	/*设置引脚的速率为50HZ*/
	GPIO_Init(GPIOA,&GPIO_InitSture);

	GPIO_SetBits(GPIOA,GPIO_Pin_1| GPIO_Pin_2);

}






/**
  * @brief  Main program.
  * @param  None
  * @retval None
  */
int main(void)
{
	/*程序来到main 函数之前，启动文件，startup_stm32f10x.hd.s已经调用*/
	LED_GPIO_Config();
	/*控制寄存器数据，修改LED状态*/
	while(1)
	{
		//PA0 = 0 , 点亮LED
		PAout(1) = 0;
		SOFT_DELAY;

		//PA1 = 1 , 熄灭LED
		PAout(1) =1;
		SOFT_DELAY;
	}


}
