OM6625A 是一款面向低功耗物联网、消费电子领域的BLE5.4 + 私有 2.4G 双模一体化 SoC，采用功耗优化全集成架构，单芯片整合高性能射频收发器、Cortex-M4 主控内核、完整电源管理单元 PMU、多通道高精度 ADC 与全套通用外设，无需外挂 MCU 即可独立完成数据采集、运算、无线传输全流程工作。
功能概述：
基于芯岭技术 OM6625A芯片，介绍通用定时器 Timer0 计数模式的使用方法，搭配 GPIO 引脚输出，完成定时翻转引脚电平，实现 LED 闪烁效果。
工作逻辑：
Timer0 以10ms 周期自动计数，产生溢出事件；CPU 轮询读取定时器状态寄存器，检测溢出事件；累计 50 次溢出之后翻转 GPIO14 引脚电平，最终实现约 1Hz 的 LED 闪烁效果（500ms 点亮、500ms 熄灭）。
硬件资源：
• 定时器：Timer 0（通用定时器）
• 引脚：GPIO14（PIN14），推挽输出
• 时钟：系统主时钟 32MHz（XTAL32M 或 RC32M
整体软件执行流程：
整个示例程序按照下面顺序执行，完成定时器 + LED 闪烁功能：
系统初始化 SystemInit ()：完成 PMU 电源管理单元、系统时钟等底层系统初始化。
引脚初始化 drv_pin_init ()：将 PIN14 配置为 GPIO 功能模式，设置推挽输出电气属性。
GPIO 模块初始化：开启 GPIO0 外设时钟；设置 PIN14 为输出方向；引脚默认输出低电平。
定时器初始化 drv_tim_init ()：复位 Timer0 外设，开启 NVIC 中断。
定时器启动 drv_tim_gp_start ()：配置定时器预分频系数、自动重装载计数值，启动 Timer0 开始计数。
主循环轮询检测：循环读取定时器溢出状态标志；累计计数达到 50 次，翻转 GPIO14 输出电平，实现 LED 闪烁。

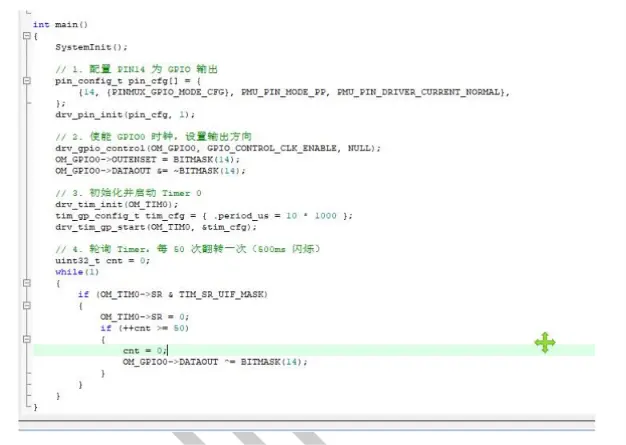

关键代码：

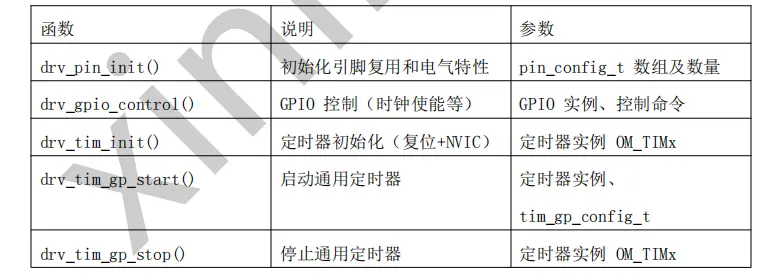

API 参考：
