Dell PowerSwitch S5248F-ON
AI-RAN / O-RAN 高性能前传交换平台
25GbE Fronthaul · 100/200GbE Uplink · PTP · SyncE · 4 Tbps Switching
面向 NVIDIA Aerial、O-RAN 7.2x、5G/6G 与 AI-RAN 实验平台的高性能以太网交换机

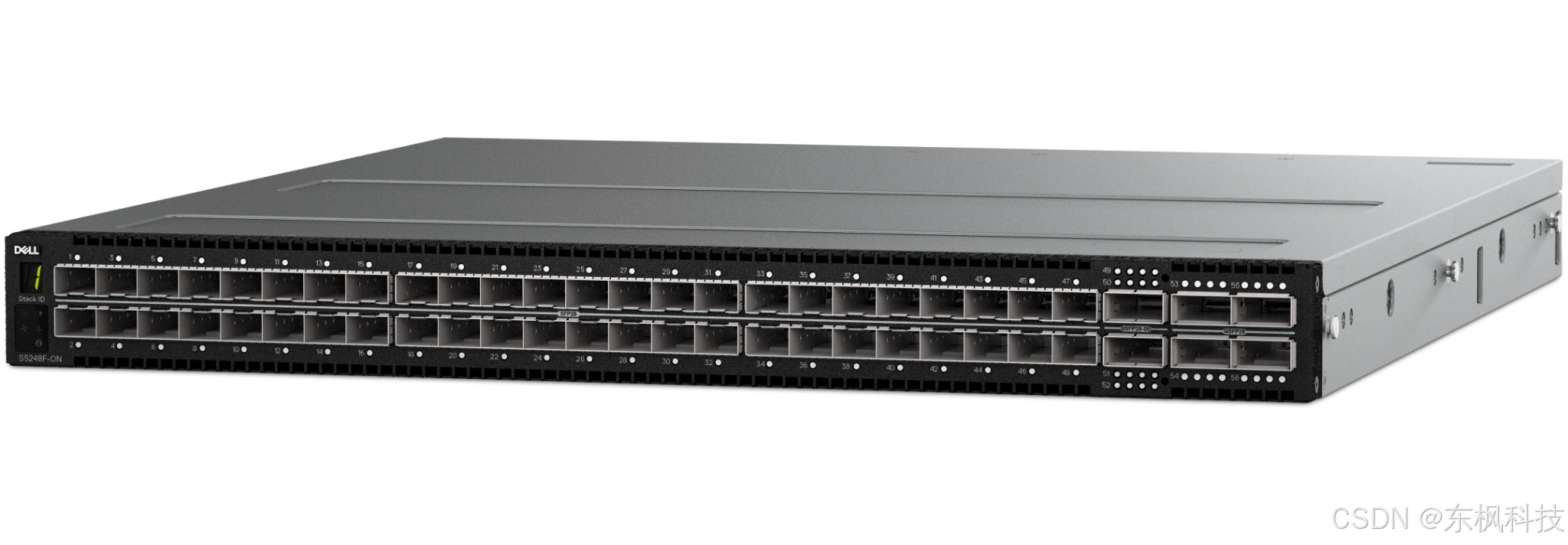

Dell PowerSwitch S5248F-ON 是一款紧凑型 1U 高性能数据中心交换机，提供大规模 25GbE 接入和高速 100/200GbE 上联能力。
设备配备：
- 48 × 25GbE SFP28
- 4 × 100GbE QSFP28
- 2 × 200GbE QSFP-DD
- 4 Tbps Switching Capacity
- 最高 3 Bpps Forwarding Performance
- IEEE 1588v2 PTP
- Synchronous Ethernet（SyncE）
- Dell SmartFabric OS10
- Open Networking Architecture
Dell 官方资料确认，S5248F-ON 为 1U 交换机，并提供 48 个 25GbE SFP28、4 个 100GbE QSFP28 和 2 个 200GbE QSFP-DD 接口。
AI-RAN Fronthaul Network
为 GPU 基站连接 O-RU
在 AI-RAN / NVIDIA Aerial 系统中，GPU 加速服务器需要通过高速以太网前传连接一个或多个 O-RU。
典型架构：
text
AI / RAN Workloads
│
▼
┌─────────────────────────┐
│ NVIDIA GPU Compute Node │
│ │
│ GH200 / Blackwell │
│ DGX / MGX / GPU Server │
│ │
│ Aerial CUDA-Accelerated │
│ RAN L1 + L2/L3 │
└────────────┬────────────┘
│
25 / 100 / 200 GbE
│
▼
┌─────────────────────────┐
│ Dell PowerSwitch │
│ S5248F-ON │
│ │
│ AI-RAN Fronthaul Switch │
└──────┬──────┬──────┬───┘
│ │ │
25GbE 25GbE 25GbE
│ │ │
▼ ▼ ▼
O-RU O-RU O-RU
Cell1 Cell2 CellN
▲
│
IEEE 1588v2
PTP / SyncE
│
┌─────────┴──────────┐
│ PTP Grandmaster │
│ GNSS Timing Source │
└────────────────────┘NVIDIA Aerial Testbed 文档采用 NVIDIA NIC 通过 Fronthaul Switch 连接一个或多个 O-RU，并使用 O-RAN 7.2x 前传接口；NVIDIA 的 Aerial 部署文档也要求前传接口具备 PTP 时间同步。
为什么 AI-RAN 需要高性能前传交换机？
传统服务器网络主要关注吞吐量。
AI-RAN 的前传网络还必须同时考虑：
Bandwidth
高带宽 IQ 数据持续在 DU 与 O-RU 之间传输。
Latency
PHY 实时处理对网络时延与抖动更加敏感。
Timing
5G TDD 基站需要精确的频率、相位和时间同步。
Deterministic Networking
无线前传业务要求更加稳定、可预测的数据传输路径。
Scalability
一台 GPU Computing Platform 可能同时连接多个 Cell / O-RU。
因此，Fronthaul Switch 是 AI-RAN 系统中连接：
GPU Computing + O-DU + O-RU + PTP
的核心网络节点。
48 × 25GbE Fronthaul Ports
为 O-RAN 7.2x 提供高密度接入
S5248F-ON 提供：
48 × 25GbE SFP28
可用于连接：
- O-RU
- GPU Server
- NVIDIA BlueField DPU
- NVIDIA ConnectX NIC
- DU Server
- Edge Computing Node
- Test & Measurement Equipment
- Traffic Generator
S5248F-ON 的 48 个 SFP28 接口支持 25GbE，并可用于构建高密度 ToR / Leaf 网络。
对于典型实验室 AI-RAN 系统，可以使用：
text
Port 1 → O-RU #1
Port 2 → O-RU #2
Port 3 → O-RU #3
Port 4 → O-RU #4
Port 5 → PTP Grandmaster
Port 49 → GPU Server / NIC
Port 50 → GPU Server / NIC
100/200GbE → Core / AI Cluster / Storage具体端口规划应根据 O-RU 速率、VLAN、eCPRI 流量和系统时钟架构进行配置。
100GbE / 200GbE High-Speed Uplink
除了 48 个 25GbE 接口之外，S5248F-ON 还提供：
4 × 100GbE QSFP28
以及：
2 × 200GbE QSFP-DD
可用于连接：
- AI Computing Cluster
- GPU Server
- Core Switch
- Storage Network
- Data Lake
- Edge Cloud
- Multiple DU Nodes
Dell 的安装指南列明该型号支持 48 × 25GbE、4 × 100GbE 和 2 × 200GbE 接口组合。
4 Tbps Switching Capacity
满足高吞吐 AI-RAN 数据交换
S5248F-ON 基于：
Broadcom Trident3-X7
交换芯片。
主要性能：
| Performance | Specification |
|---|---|
| Switching Capacity | 4 Tbps |
| Packet Forwarding | Up to 3 Bpps |
| Packet Buffer | 32 MB |
| Latency | Approx. 847 ns |
Dell 当前数据中心交换机规格页面列出的 S5248F-ON 性能为 4 Tbps、3 Bpps、32 MB buffer 和约 847 ns latency。
对于 AI-RAN，这种高吞吐能力可用于同时承载多个：
- C-Plane
- U-Plane
- S-Plane
- Management Traffic
- AI Data Traffic
Precision Time Protocol
AI-RAN 前传网络的关键能力
5G / O-RAN 系统不同于普通 Ethernet 网络。
对于 TDD 无线系统：
DU 与 O-RU 必须保持严格时间同步。
S5248F-ON 搭配 Dell SmartFabric OS10 可支持：
IEEE 1588v2 Precision Time Protocol
OS10 支持在交换机接口上配置 PTP，并提供：
- PTP Boundary Clock
- End-to-End Transparent Clock
- Layer 2 PTP Transport
- IPv4 PTP
- IPv6 PTP
- PTP Domain
- PTP VLAN
- ITU-T G.8275.1 Profile
Dell SmartFabric OS10 官方文档列出了 Boundary Clock、End-to-End Transparent Clock 和 G.8275.1 等 PTP 功能。
Synchronous Ethernet
Frequency Synchronization
除了 PTP 时间同步外，AI-RAN / O-RAN 网络中还可以使用：
SyncE --- Synchronous Ethernet
进行频率同步。
SyncE 与 PTP 可以结合用于电信网络同步架构。
Dell SmartFabric OS10 的平台文档将 S5248F-ON 的 25GbE SFP28 接口列入相关支持平台。
典型同步架构：
text
GNSS
│
▼
PTP Grandmaster
│
│ PTP + SyncE
▼
Dell S5248F-ON
│
├──────────── O-RU #1
├──────────── O-RU #2
├──────────── O-RU #3
│
└──────────── GPU / DU形成：
GNSS → PTP GM → Fronthaul Switch → O-RU / DU
完整同步链路。
O-RAN 7.2x Fronthaul
NVIDIA Aerial 的实时 RAN 架构可通过前传交换机连接商用 O-RU，并使用：
O-RAN Split 7.2x
在 O-DU 与 O-RU 之间传输无线前传数据。
典型数据包括：
C-Plane
Control Plane
用于资源映射、Section Control 等控制信息。
U-Plane
User Plane
承载实时 IQ 数据。
S-Plane
Synchronization Plane
负责时间与频率同步。
M-Plane
Management Plane
负责 O-RU 配置和管理。
因此，交换机不再只是传统数据中心网络设备，而成为：
AI-RAN Real-Time Ethernet Fabric
的重要组成部分。
NVIDIA Aerial + Dell S5248F-ON
构建 GPU 加速 5G/6G 基站
典型实验平台：
text
NVIDIA GPU Server
│
│
├── NVIDIA Aerial
│
├── CUDA-Accelerated RAN
│
├── GPU L1 High-PHY
│
└── OAI / Commercial L2+
│
▼
NVIDIA ConnectX / BlueField
│
│ 25/100GbE
▼
Dell PowerSwitch S5248F-ON
│
│ O-RAN 7.2x
▼
Commercial O-RU
│
▼
5G NR
│
▼
UE / CPEAerial CUDA-Accelerated RAN 面向 GPU 加速的 5G/6G 与 AI-native RAN 架构开发；其 OTA 测试平台采用高速 NVIDIA NIC、Fronthaul Switch 与 O-RU 构成实际无线链路。
AI-RAN 三类业务
AI for RAN
利用 AI 优化无线接入网络：
- Neural Receiver
- Channel Estimation
- Beam Management
- CSI Prediction
- Traffic Prediction
- Scheduler Optimization
- Radio Resource Management
- Energy Saving
S5248F-ON 在其中承担 GPU DU 与 O-RU 之间的实时前传数据交换。
AI and RAN
在同一 GPU 基础设施中同时执行：
AI Workload + RAN Workload
例如：
text
GPU
├── 5G PHY
├── MAC Processing
├── Neural Receiver
├── AI Inference
└── RAN Optimization前传交换网络继续负责连接：
text
GPU Compute
│
▼
Fronthaul Switch
│
▼
O-RU从而形成 AI 与 RAN 融合计算平台。
RAN for AI
5G / 6G 网络同时可以作为分布式 AI 基础设施的连接网络。
典型场景包括：
- Edge AI
- Robotics
- Autonomous Vehicles
- Industrial AI
- Distributed Inference
- AI Agent Communication
- Digital Twin
- Real-Time Sensor Networks
S5248F-ON 的高速 Ethernet Fabric 可同时承担 RAN 前传和实验室高速数据网络的连接角色。
多 O-RU / 多小区扩展
S5248F-ON 的 48 个 25GbE 接口尤其适合：
Multi-RU AI-RAN Testbed
例如：
text
GPU Cluster
│
100 / 200 GbE
│
Dell S5248F-ON
┌────────┬───────┼───────┬────────┐
│ │ │ │ │
RU1 RU2 RU3 RU4 RUn
│ │ │ │ │
Cell1 Cell2 Cell3 Cell4 Cell-n可扩展研究：
- Multi-Cell
- Multi-O-RU
- Massive MIMO
- Distributed RAN
- Coordinated Beamforming
- AI-RAN Resource Optimization
- Multi-Cell Neural Receiver
- RAN Digital Twin
AI-RAN Digital Twin
S5248F-ON 同样可以位于数字孪生与真实 RAN 之间的数据网络中。
text
Sionna / Digital Twin
│
▼
AI Algorithm
│
▼
GPU Platform
│
▼
Dell S5248F-ON
│
▼
O-RU
│
▼
Physical Radio
│
▼
UE形成：
Simulation → AI → GPU RAN → Fronthaul → RF → UE
完整闭环。
Open Networking
S5248F-ON 属于 Dell PowerSwitch Open Networking 产品系列。
可搭配：
Dell SmartFabric OS10
进行 L2/L3 网络配置和管理。
Dell 提供的管理方式包括：
- CLI
- SNMP
- REST API
并支持完整 L2/L3 Switching & Routing。
对于 AI-RAN 实验环境，可进一步进行：
- VLAN Automation
- PTP Configuration
- Port Provisioning
- Network Monitoring
- Fronthaul Automation
- Remote Management
高可靠硬件设计
S5248F-ON 采用数据中心级 1U 设计，并配置冗余组件。
包括：
- Dual Power Supplies
- Hot-Swappable PSU
- Hot-Swappable Fans
- Dedicated Management Interface
- Console Interface
- USB Management
Dell 安装指南显示，S5248F-ON 配有双热插拔电源以及四个热插拔风扇模块。
适用于长期运行的：
- 5G Testbed
- AI-RAN Lab
- O-RAN Research Platform
- University Laboratory
- Telecom R&D
- Private 5G
- 6G Research
技术规格
| 项目 | Dell PowerSwitch S5248F-ON |
|---|---|
| Form Factor | 1U Rackmount |
| Switching ASIC | Broadcom Trident3-X7 |
| Switching Capacity | 4 Tbps |
| Forwarding Performance | Up to 3 Bpps |
| Packet Buffer | 32 MB |
| Latency | Approx. 847 ns |
| Downlink / Access Ports | 48 × 25GbE SFP28 |
| High-Speed Ports | 4 × 100GbE QSFP28 |
| High-Speed Ports | 2 × 200GbE QSFP-DD |
| Ethernet Speeds | 10 / 25 / 40 / 50 / 100 / 200GbE |
| Timing | IEEE 1588v2 PTP |
| Frequency Sync | SyncE |
| Network OS | Dell SmartFabric OS10 |
| Networking | L2 / L3 |
| Management | CLI / SNMP / REST API |
| Architecture | Open Networking |
| Power Supply | Redundant Hot-Swap PSU |
| Cooling | Hot-Swap Fan Modules |
核心硬件接口及性能数据来自 Dell 官方 S5200F-ON 安装指南和当前数据中心交换机产品资料。
推荐 AI-RAN 组合
AI-RAN Research Platform
| 模块 | 推荐设备 |
|---|---|
| AI / RAN Computing | NVIDIA GH200 / Blackwell GPU Server |
| GPU RAN Software | NVIDIA Aerial CUDA-Accelerated RAN |
| NIC / DPU | NVIDIA ConnectX / BlueField |
| Fronthaul Switch | Dell PowerSwitch S5248F-ON |
| Timing | IEEE 1588v2 PTP Grandmaster |
| Radio Unit | O-RAN 7.2x O-RU |
| Core Network | 5G SA Core |
| UE | 5G Smartphone / CPE / Test UE |
完整链路：
text
AI Computing
+
GPU Accelerated RAN
│
▼
ConnectX / BlueField
│
▼
Dell S5248F-ON
│
├──────── PTP Grandmaster
│
├──────── O-RU #1
├──────── O-RU #2
└──────── O-RU #N
│
▼
5G NR
│
▼
UE典型应用
NVIDIA Aerial Testbed
用于搭建 GPU 加速实时 5G 基站。
AI-RAN Laboratory
用于研究 AI 与无线通信融合。
O-RAN 7.2x Testbed
用于 DU / RU 前传接口开发和测试。
5G / 6G Research
用于高校与科研机构下一代无线网络研究。
Multi-O-RU Platform
支持多射频单元、多小区实验平台扩展。
Massive MIMO Research
用于多通道 O-RU 与 GPU Baseband 集群互联。
Wireless Digital Twin
连接数字孪生仿真系统与真实无线网络。
Private 5G
用于企业专网、工业无线网络与边缘 AI 实验。
Dell PowerSwitch S5248F-ON
High-Performance Ethernet Fabric for AI-RAN
48 × 25GbE SFP28
4 × 100GbE QSFP28
2 × 200GbE QSFP-DD
4 Tbps Switching Capacity
Up to 3 Bpps
IEEE 1588v2 PTP
Synchronous Ethernet
SmartFabric OS10
从 GPU Computing 到 O-RU，
从 O-RAN 7.2x 到实时 5G/6G，
Dell PowerSwitch S5248F-ON 为 AI-RAN 实验平台构建高速、低时延、可同步的 Fronthaul Ethernet Fabric。
说明
Dell PowerSwitch S5248F-ON 是通用开放网络数据中心交换平台。其用于 NVIDIA Aerial / AI-RAN / O-RAN 场景时，需要根据实际 O-RU、NIC、光模块、PTP Grandmaster、OS10 版本及前传配置进行系统级兼容性验证。本文中的 AI-RAN 拓扑属于基于接口能力和 NVIDIA Aerial 架构的方案设计，不代表 Dell 或 NVIDIA 对特定系统组合的官方认证。
