I²C通信完整流程详解：START、地址、ACK、数据、Repeated START和STOP一次讲透
前言
在 STM32、GD32、ESP32 等单片机开发中，I²C 几乎是最常见的板级通信协议之一。
很多器件都会使用 I²C：
- 温度传感器
- EEPROM
- RTC
- 电源管理芯片
- GPIO 扩展芯片
- ADC/DAC
- 风扇控制芯片
- 电流/电压监控芯片
- OLED
- 各类传感器
在 STM32 HAL 库中，我们经常直接调用：
c
HAL_I2C_Master_Transmit();
HAL_I2C_Master_Receive();
HAL_I2C_Mem_Write();
HAL_I2C_Mem_Read();于是很容易产生一种错觉：
I²C 通信就是调用一个 HAL 函数。
实际上，一个完整 I²C 事务背后会经历：
text
总线空闲
↓
START
↓
从机地址 + R/W
↓
ACK
↓
数据 / 寄存器地址
↓
ACK
↓
数据
↓
ACK / NACK
↓
STOP如果是典型的"读取寄存器"，中间还会出现：
text
Repeated START理解这些底层过程，对排查下面的问题非常重要：
text
I²C设备不响应
HAL_I2C返回HAL_ERROR
地址总是NACK
读出来的数据全是0xFF
切换设备后通信异常
逻辑分析仪有波形但程序报错
HAL_I2C_Mem_Read到底发了什么
7位地址和8位地址到底怎么换算本文就从最基础的物理层开始，把整个 I²C 通信过程完整讲清楚。
一、I²C是什么
I²C 全称：
text
Inter-Integrated Circuit最初由 Philips 提出。
I²C 是一种：
两线制、同步、串行、支持多设备挂接的通信总线。
最核心的两根线是：
text
SCL：Serial Clock
串行时钟线
SDA：Serial Data
串行数据线基本结构：
text
VCC
│
┌───┴───┐
R R
│ │
SCL ──────┼───────┼──────
│ │
SDA ──────┼───────┼──────
│ │
┌─────────┐
│ Master │
└─────────┘
│
┌──────┼──────┐
│ │ │
Slave1 Slave2 Slave3一条 I²C 总线上可以连接多个从设备。
主机通过：
text
设备地址选择目标从机。
二、I²C为什么只需要两根线
I²C 使用：
text
SCL
SDA就能够完成通信。
其中：
SCL
主要由主机产生时钟。
每一个时钟周期对应一个数据位的传输节拍。
SDA
负责真正的数据传输。
地址、R/W 位、数据和 ACK/NACK 都通过 SDA 传输。
因此可以简单理解为：
text
SCL：告诉大家什么时候看数据
SDA：告诉大家数据是什么三、I²C为什么必须有上拉电阻
I²C 的一个关键电气特性是：
SDA 和 SCL 通常采用开漏/开集输出结构。
设备通常只能主动：
text
拉低总线而不能主动把总线强推为高电平。
当所有设备释放总线后，由外部上拉电阻将线路拉高。
因此：
text
设备想输出0：
主动拉低
设备想输出1：
释放线路
由上拉电阻拉高可以理解为：
text
VCC
│
Rpull-up
│
SDA ───────┼────────
│
开漏输出
│
GND这也是为什么 I²C 原理图中通常都会看到：
text
SCL上拉电阻
SDA上拉电阻四、为什么I²C使用开漏结构
因为一条总线上可能有多个设备。
如果某个设备强制输出高电平，而另一个设备强制输出低电平：
text
高电平驱动
VS
低电平驱动可能产生很大的短路电流。
开漏结构避免了这个问题。
总线逻辑可以理解为：
text
只要有任何设备拉低
总线就是0
只有所有设备都释放
总线才是1这个特性也是：
text
ACK
仲裁
Clock Stretching等机制能够实现的基础。
五、I²C总线空闲状态是什么
当没有任何设备通信时：
text
SCL = 1
SDA = 1也就是：
text
SCL ───────────────── HIGH
SDA ───────────────── HIGH这是 I²C 总线的空闲状态。
所以遇到 I²C 完全不能通信时，第一件事情就可以测：
text
SCL空闲是不是高电平？
SDA空闲是不是高电平？如果某一根线长期为低：
text
SCL = 0
或者
SDA = 0就说明总线可能已经被某个设备拉死。
六、I²C数据什么时候允许变化
I²C 有一个非常重要的时序规则：
正常数据传输期间，SDA 应该在 SCL 低电平期间变化，在 SCL 高电平期间保持稳定。
也就是：
text
SCL低：
允许修改SDA
SCL高：
接收方读取SDA例如：
text
SCL __/‾‾\__/‾‾\__/‾‾\__
SDA ___0_____1_____0_____
↑ ↑
低电平 低电平
期间变化为什么？
因为当 SCL 高电平时：
text
SDA发生特殊跳变会被解释成：
text
START
或者
STOP所以必须特别区分。
七、START起始条件是什么
I²C 通信正式开始之前，主机必须先产生：
text
START起始条件。
START 的定义是：
当 SCL 保持高电平时，SDA 从高电平变成低电平。
即：
text
SCL = HIGH
SDA：
HIGH → LOW波形：
text
SCL ───────────────
HIGH
SDA ────────┐
└────────
↑
START所以 START 最核心的记忆方法：
SCL 高，SDA 高→低，就是 START。
八、为什么必须先发送START
START 相当于告诉整个 I²C 总线上的设备：
我要开始一笔新的通信了。
它有几个作用：
- 宣布总线事务开始；
- 让所有从机开始监听；
- 主机开始占用总线；
- 为后续设备地址做准备。
完整过程：
text
空闲
SCL=1
SDA=1
↓
START
SCL=1时
SDA 1→0
↓
发送地址九、START之后第一件事是什么
START 之后，主机并不会立刻发送业务数据。
而是先发送：
text
目标从机地址
+
读写方向典型 7 位 I²C 地址格式：
text
A6 A5 A4 A3 A2 A1 A0 R/W一共：
text
8 bit其中：
text
A6～A0：7位从机地址
R/W：读写方向十、R/W位是什么意思
R/W 位决定：
这一阶段是主机写数据给从机，还是主机从从机读取数据。
通常：
text
R/W = 0
表示Write
R/W = 1
表示Read例如从机 7 位地址：
text
0x50二进制：
text
1010000左移一位：
text
10100000写操作：
text
10100000
↑
R/W=0也就是：
text
0xA0读操作：
text
10100001
↑
R/W=1也就是：
text
0xA1因此：
text
7位地址 = 0x50
写地址字节 = 0xA0
读地址字节 = 0xA1十一、7位地址和8位地址为什么经常搞混
这是 I²C 最常见的坑之一。
假设芯片真实的 7 位地址是：
text
0x50那么：
text
Write地址字节 = 0xA0
Read地址字节 = 0xA1于是不同资料里可能写：
text
Slave Address = 0x50也可能看到：
text
Write Address = 0xA0
Read Address = 0xA1它们实际上可能是在描述同一个设备。
十二、STM32 HAL里的地址到底传哪个
在很多 STM32 HAL I²C API 中，DevAddress 参数使用的是已经左移后的地址形式。
例如：
c
#define DEVICE_ADDR (0x50U << 1)调用：
c
HAL_I2C_Master_Transmit(
&hi2c1,
DEVICE_ADDR,
data,
length,
100
);即：
text
0x50 << 1
=
0xA0但工程中一定要注意：
不同库、不同API、不同芯片资料对地址表示方式可能不同。
所以遇到地址问题时，要确认三个东西：
text
器件手册写的是7位还是8位地址？
你的驱动API需要7位还是左移后的地址？
逻辑分析仪显示的是哪一种？千万不要只凭数值判断。
十三、地址发送以后谁来判断是否匹配
START 后：
text
主机发送
7位地址 + R/W总线上的所有从机都会监听。
例如：
text
Master发送：
0x50
Slave1地址：
0x20
Slave2地址：
0x50
Slave3地址：
0x68只有：
text
Slave2发现自己的地址匹配。
因此只有它应该响应。
其他设备继续保持释放 SDA。
十四、什么是ACK
ACK 全称：
text
Acknowledge表示：
text
应答I²C 每发送完：
text
8 bit之后，还会有：
text
第9个时钟这个第 9 位就是 ACK/NACK 位。
例如：
text
D7 D6 D5 D4 D3 D2 D1 D0 ACK十五、ACK是怎么产生的
发送方发送完 8 位以后：
text
发送方释放 SDA接收方在第 9 个时钟期间：
text
拉低 SDA表示 ACK。
也就是：
text
第9位：
SDA = 0
→ ACK波形概念：
text
SCL _|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_
1 2 3 4 5 6 7 8 9
SDA D7 D6 D5 D4 D3 D2 D1 D0 0
↑
ACK记忆：
第9位低电平 = ACK。
十六、ACK到底是谁发的
ACK 不是永远由从机发送。
应该记住：
谁接收前面的8位数据，谁负责产生第9位应答。
场景1：主机写从机
例如：
text
Master → Slave主机发送：
text
地址
寄存器地址
数据那么接收方是从机。
因此：
text
Slave产生ACK流程：
text
Master发送8bit
↓
Slave第9位拉低SDA
↓
ACK场景2：主机读从机
此时：
text
Slave → Master从机发送数据。
接收方变成：
text
Master所以：
text
Master负责发送ACK/NACK这点非常重要。
十七、什么是NACK
NACK：
text
Not Acknowledge表示：
text
没有应答第 9 个时钟期间：
text
SDA保持高电平就是 NACK。
所以：
text
SDA = 0 → ACK
SDA = 1 → NACK可以记成：
第9位：低是ACK，高是NACK。
十八、为什么会出现NACK
NACK 不一定代表硬件坏了。
常见原因包括：
1. 地址错误
主机发送：
text
0x50但总线上没有这个设备。
于是：
text
Address NACK2. 从机没有上电
从机完全不能响应。
3. 地址模式写错
例如：
text
本应传0xA0
却传0x50或者反过来。
4. 从机正忙
例如 EEPROM 内部正在执行写操作。
短时间内可能不响应。
5. 从机不支持当前操作
例如：
- 寄存器地址无效；
- 当前状态不允许访问；
- 数据长度错误。
6. 主机主动发送NACK
在主机读取从机时：
主机读取最后一个字节以后，通常主动发送 NACK，表示"我不要更多数据了"。
所以：
text
读操作最后一个NACK往往是正常行为，而不是错误。
十九、为什么每8位数据后都有ACK/NACK
因为 I²C 需要让发送方知道：
text
这个字节到底有没有被正确接收？所以通信节奏实际上是：
text
8位数据
↓
1位应答
↓
8位数据
↓
1位应答
↓
8位数据
↓
1位应答也就是：
text
8 + 1
8 + 1
8 + 1
...如果发送多个字节：
text
Byte1 → ACK
Byte2 → ACK
Byte3 → ACK
Byte4 → ACK/NACK二十、I²C数据按照什么顺序发送
I²C 数据通常：
最高位 MSB 先发送。
例如发送：
text
0xA5二进制：
text
1010 0101发送顺序：
text
D7 D6 D5 D4 D3 D2 D1 D0
1 0 1 0 0 1 0 1然后进入：
text
第9位 ACK/NACK二十一、SDA在什么时候改变
正常数据位期间：
SDA 应该在 SCL 低电平期间改变。
然后在：
text
SCL高电平期间保持稳定。
例如：
text
SCL __/‾‾\__/‾‾\__/‾‾\__
SDA __0_____1_____0_______接收方通常在时钟有效阶段读取 SDA。
二十二、一个完整I²C写操作是什么样
假设：
text
从机地址：0x50
寄存器地址：0x10
写入数据：0x55典型写流程：
text
START
↓
Slave Address + W
↓
ACK
↓
Register Address
↓
ACK
↓
Data
↓
ACK
↓
STOP具体可以表示：
text
START
0x50 + Write
ACK
0x10
ACK
0x55
ACK
STOP二十三、完整写寄存器时序
逻辑上：
text
S
│
├─ Address + W
│
├─ ACK
│
├─ Register Address
│
├─ ACK
│
├─ Data
│
├─ ACK
│
└─ P其中：
text
S = START
P = STOP二十四、STM32 HAL写寄存器示例
例如设备：
text
7位地址：0x50
寄存器：0x10
数据：0x55可以：
c
#define DEVICE_ADDR (0x50U << 1)
uint8_t value = 0x55;
HAL_StatusTypeDef ret;
ret = HAL_I2C_Mem_Write(
&hi2c1,
DEVICE_ADDR,
0x10,
I2C_MEMADD_SIZE_8BIT,
&value,
1,
100
);
if (ret != HAL_OK)
{
/* I2C error */
}它底层概念上完成：
text
START
↓
Address + W
↓
ACK
↓
0x10
↓
ACK
↓
0x55
↓
ACK
↓
STOP二十五、为什么HAL_I2C_Master_Transmit和Mem_Write不一样
例如：
c
HAL_I2C_Master_Transmit();更像是：
向某个 I²C 从机发送一串普通字节。
而：
c
HAL_I2C_Mem_Write();更加适合：
带内部寄存器地址的 I²C 器件。
例如：
text
温度传感器
风扇控制芯片
GPIO扩展芯片
EEPROM
电源管理芯片很多设备内部都有：
text
Register Address因此 HAL 帮你把：
text
设备地址
+
寄存器地址
+
数据组合起来。
二十六、I²C读数据为什么比写更复杂
写操作很直观：
text
Master
↓
Slave主机一路发送。
但是读取寄存器时存在一个问题：
从机怎么知道主机到底想读哪个寄存器？
例如从机内部：
text
0x00：状态寄存器
0x01：温度高字节
0x02：温度低字节
0x03：配置寄存器主机想读：
text
0x02必须先告诉从机：
text
我要访问0x02所以常见寄存器读操作不是简单：
text
START
Address + R而是先"写寄存器地址"，再切换为读。
二十七、典型寄存器读流程
假设要读：
text
Slave = 0x50
Register = 0x10完整流程：
text
START
↓
Address + W
↓
ACK
↓
Register Address
↓
ACK
↓
Repeated START
↓
Address + R
↓
ACK
↓
Slave发送Data
↓
Master发送NACK
↓
STOP注意：
中间不是一定先 STOP 再 START。
很多器件推荐使用：
text
Repeated START二十八、什么是Repeated START
Repeated START：
text
重复起始条件本质上与 START 的时序规则相同：
SCL 高电平期间，SDA 从高变低。
区别是：
text
普通START：
总线原本处于空闲状态
Repeated START：
前一个事务还没完全释放总线
主机直接重新发起START所以：
text
START
Address + W
ACK
Register
ACK
Repeated START
Address + R
ACK
Data
NACK
STOP非常常见。
二十九、为什么使用Repeated START
因为主机需要：
- 先写寄存器地址；
- 保持总线控制权；
- 立即切换到读模式；
- 防止中间被其他主机抢占。
例如：
text
先告诉设备我要读0x10
↓
不释放总线
↓
重新发送设备地址+Read
↓
读取0x10内容这就是典型的：
text
Register Read三十、主机读一个字节时谁发ACK
例如：
text
Slave → Master从机发送：
text
8bit Data因为主机是接收方，所以：
text
第9位由Master决定如果主机还想继续读取：
text
Master发送ACK如果这个字节是最后一个：
text
Master发送NACK表示：
数据够了，不要继续发了。
三十一、主机读取多个字节
例如读取 4 字节：
text
Slave → Byte1
Master → ACK
Slave → Byte2
Master → ACK
Slave → Byte3
Master → ACK
Slave → Byte4
Master → NACK
Master → STOP所以：
text
前几个字节：
ACK
最后一个字节：
NACK这是非常重要的读操作规则。
三十二、为什么最后一个字节要NACK
因为 ACK 的含义可以理解为：
我收到这个字节了，请继续发送。
那么最后一个字节之后，如果主机仍然 ACK：
text
Slave可能认为：
主机还要下一个字节因此主机需要通过：
text
NACK明确告诉从机：
这是最后一个字节，停止继续发送。
随后主机产生：
text
STOP结束事务。
三十三、STM32 HAL读取寄存器示例
例如读取：
text
Slave 7位地址：0x50
Register：0x10代码：
c
#define DEVICE_ADDR (0x50U << 1)
uint8_t value = 0;
HAL_StatusTypeDef ret;
ret = HAL_I2C_Mem_Read(
&hi2c1,
DEVICE_ADDR,
0x10,
I2C_MEMADD_SIZE_8BIT,
&value,
1,
100
);
if (ret == HAL_OK)
{
printf("value = 0x%02X\r\n", value);
}
else
{
printf("I2C read failed\r\n");
}底层概念上类似：
text
START
↓
Address + W
↓
ACK
↓
Register 0x10
↓
ACK
↓
Repeated START
↓
Address + R
↓
ACK
↓
Read Data
↓
NACK
↓
STOP三十四、16位寄存器地址怎么办
有些器件内部寄存器地址不是8位，而是16位。
例如：
text
Register Address = 0x1234那么可以使用：
c
HAL_I2C_Mem_Read(
&hi2c1,
DEVICE_ADDR,
0x1234,
I2C_MEMADD_SIZE_16BIT,
&value,
1,
100
);此时寄存器地址阶段可能发送：
text
0x12
0x34具体字节顺序和设备协议要看器件手册。
三十五、STOP停止条件是什么
通信完成后，主机通常发送：
text
STOPSTOP 的定义是：
当 SCL 保持高电平时，SDA 从低电平变化为高电平。
即：
text
SCL = HIGH
SDA：
LOW → HIGH波形：
text
SCL ───────────────
SDA ________┐
└──────
STOP方向相反示意更准确记忆：
text
START：
SCL高时
SDA 高 → 低
STOP：
SCL高时
SDA 低 → 高所以：
起始看高到低，停止看低到高。
三十六、STOP的作用是什么
STOP 表示：
text
本次I²C事务结束并让总线重新回到：
text
SCL = 1
SDA = 1的空闲状态。
它的作用包括：
- 结束当前事务；
- 通知从机通信完成；
- 释放总线；
- 允许下一次通信开始。
三十七、完整I²C通信流程总结
最基础的通信流程：
text
Idle
↓
START
↓
Address + R/W
↓
ACK
↓
Data
↓
ACK/NACK
↓
STOP如果多个数据字节：
text
START
↓
Address + R/W
↓
ACK
↓
Byte1
↓
ACK
↓
Byte2
↓
ACK
↓
Byte3
↓
ACK/NACK
↓
STOP三十八、典型写寄存器完整流程
text
START
↓
Slave Address + W
↓
ACK
↓
Register Address
↓
ACK
↓
Data
↓
ACK
↓
STOP记成：
先找设备，再找寄存器，再写数据。
三十九、典型读寄存器完整流程
text
START
↓
Slave Address + W
↓
ACK
↓
Register Address
↓
ACK
↓
Repeated START
↓
Slave Address + R
↓
ACK
↓
Data
↓
NACK
↓
STOP记成：
先写寄存器地址，再重新起始切换到读模式。
四十、逻辑分析仪应该怎么看I²C
工程中排查 I²C 最有效的工具之一就是：
text
逻辑分析仪例如抓到：
text
START
0x50 Write
ACK
0x10
ACK
0x55
ACK
STOP就可以还原为：
text
向地址0x50设备
寄存器0x10
写入0x55四十一、逻辑分析仪排查的正确顺序
建议按照：
第一步：找START
检查：
text
SCL高时
SDA是否高→低第二步：看设备地址
确认：
text
是不是预期地址第三步：看R/W
确认：
text
Write还是Read第四步：看第9位
这是最关键的位置：
text
ACK还是NACK如果地址后立即 NACK：
重点检查：
text
设备地址
器件供电
SDA/SCL
地址脚
芯片是否存在第五步：看数据
检查：
text
寄存器地址是否正确
数据顺序是否正确
多字节字节序是否正确第六步：看STOP
确认：
text
事务是否正确结束四十二、如果地址直接NACK应该检查什么
这是最常见问题。
例如：
text
START
Address 0x50
NACK
STOP说明：
主机已经发起通信，但没有设备对这个地址应答。
重点检查：
- 从机是否上电；
- GND是否共地；
- SCL/SDA是否接反；
- 是否有上拉电阻；
- 地址是否正确；
- 7位/8位地址是否弄错；
- 地址选择脚是否正确；
- 器件是否处于复位；
- 器件是否正在忙；
- 时钟速度是否超过设备能力。
四十三、为什么读出来全是0xFF
如果数据：
text
0xFF
0xFF
0xFF不一定说明从机真的返回了 0xFF。
需要看逻辑分析仪。
可能是：
text
SDA一直处于高电平原因包括：
- 从机没有真正驱动 SDA；
- 地址错误；
- 读阶段没有成功；
- 从机没响应；
- 软件读取失败后使用了未更新缓冲区。
因此不能只看：
c
printf("%02X", data);还要看真实总线波形。
四十四、为什么读出来全是0x00
类似地：
text
0x00也不一定是正确数据。
可能是：
- SDA被某个器件拉低；
- 总线卡死；
- 缓冲区提前清零但读取失败；
- 地址或寄存器错误；
- 器件真的返回0。
所以要同时检查：
text
HAL返回值
+
逻辑分析仪四十五、I²C总线为什么会卡死
典型现象：
text
SDA长期为0主机无法正常产生 START。
可能原因：
- 从机在发送数据中途主机复位；
- 从机认为事务还没结束；
- 软件没有正确发送STOP；
- 时钟中途停止；
- 上电时序异常；
- 外设状态机异常。
例如：
text
Slave已经拉低SDA准备发送下一bit
↓
Master突然Reset
↓
Slave不知道主机已经重启
↓
SDA一直保持低四十六、I²C总线恢复怎么做
常见工程办法是：
如果 SDA 被从机拉低，可以临时把 SCL 配成 GPIO，手动产生若干个时钟脉冲。
通常可以尝试：
text
9个SCL脉冲让从机内部状态机把剩余bit走完。
然后重新产生：
text
STOP最后重新初始化 I²C 外设。
概念流程：
text
检测SDA=0
↓
关闭I²C外设
↓
SCL改GPIO
↓
产生9个时钟
↓
尝试生成STOP
↓
恢复I²C复用
↓
重新初始化这是很多工业嵌入式设备中非常实用的恢复策略。
四十七、为什么是9个时钟
因为：
text
一个I²C字节
=
8bit数据
+
1bit ACK/NACK如果从机卡在某个字节中间，最多补齐若干位后让其完成当前字节和应答周期。
9个脉冲是一种非常常见的总线恢复做法。
实际是否有效还取决于从机芯片实现。
四十八、什么是Clock Stretching
虽然 SCL 通常由主机控制，但部分从机如果暂时处理不过来，可以：
text
把SCL拉低暂缓通信。
这叫：
text
Clock Stretching也就是时钟拉伸。
流程：
text
Master尝试释放SCL
↓
Slave继续拉低SCL
↓
Master看到SCL还没有真正变高
↓
等待
↓
Slave处理完成
↓
释放SCL
↓
SCL被上拉到高所以：
主机"释放SCL"不一定等于线路马上变高。
四十九、I²C速度有哪些
常见模式包括：
text
Standard-mode
100 kbit/s
Fast-mode
400 kbit/s
Fast-mode Plus
1 Mbit/s还有更高速模式，具体设备支持能力要看标准和器件规格。
工程中最常见：
text
100kHz
400kHz五十、为什么400kHz通信失败，100kHz却正常
如果降低 I²C 频率以后通信恢复，常见原因包括：
- 上拉电阻过大；
- 总线电容过大；
- 走线过长；
- 挂载设备太多；
- 从机不支持更高频率；
- 时序参数错误；
- 电平转换器速度不足。
因为 I²C 高电平主要依赖：
text
上拉电阻
+
总线电容形成 RC 上升。
近似：
text
上升速度与 Rpull-up × Cbus 有关当：
text
R太大
C太大SDA/SCL 上升沿会变慢。
100kHz 还能工作，400kHz 就可能不满足时序。
五十一、上拉电阻应该选多大
实际取值需要根据：
- 总线电压；
- 总线电容；
- 通信速度；
- 器件最大灌电流；
- 上升时间要求；
计算。
工程中经常见到：
text
1kΩ
2.2kΩ
4.7kΩ
10kΩ但不要认为：
text
I²C上拉永远就是4.7kΩ4.7kΩ 只是非常常见的经验值之一。
五十二、STM32如何判断设备是否在线
HAL 可以使用：
c
HAL_I2C_IsDeviceReady();例如：
c
#define DEVICE_ADDR (0x50U << 1)
if (HAL_I2C_IsDeviceReady(
&hi2c1,
DEVICE_ADDR,
3,
100) == HAL_OK)
{
printf("I2C device online\r\n");
}
else
{
printf("I2C device offline\r\n");
}它很适合：
- 开机检测设备；
- I²C扫描；
- 判断从机是否在线；
- 故障恢复。
五十三、实现一个简单I²C扫描器
可以扫描常见7位地址：
c
void I2C_Scan(void)
{
for (uint8_t addr = 1; addr < 0x7F; addr++)
{
if (HAL_I2C_IsDeviceReady(
&hi2c1,
(uint16_t)(addr << 1),
1,
10) == HAL_OK)
{
printf(
"Found I2C device: 0x%02X\r\n",
addr
);
}
}
}如果输出：
text
Found I2C device: 0x20
Found I2C device: 0x4E
Found I2C device: 0x68说明总线上检测到对应7位地址设备。
五十四、I²C扫描器也不是万能的
一些器件可能：
- 某些状态下不响应扫描；
- 有特殊通信要求；
- 存在保留地址；
- 需要先解除复位；
- 需要等待上电初始化。
所以扫描不到设备时，仍然应该：
text
看原理图
看数据手册
看逻辑分析仪五十五、软件I²C如何产生START
如果使用 GPIO 模拟 I²C，START 可以写成：
c
void I2C_Start(void)
{
SDA_HIGH();
SCL_HIGH();
I2C_Delay();
SDA_LOW();
I2C_Delay();
SCL_LOW();
}关键顺序：
text
SDA = 1
SCL = 1
SDA → 0
SCL → 0真正产生 START 的关键瞬间是：
text
SCL为高时
SDA 1→0五十六、软件I²C如何产生STOP
c
void I2C_Stop(void)
{
SDA_LOW();
SCL_HIGH();
I2C_Delay();
SDA_HIGH();
I2C_Delay();
}关键：
text
SCL高时
SDA 0→1即 STOP。
五十七、软件I²C发送一个字节
示例：
c
void I2C_SendByte(uint8_t data)
{
for (uint8_t i = 0; i < 8; i++)
{
SCL_LOW();
if ((data & 0x80U) != 0U)
{
SDA_HIGH();
}
else
{
SDA_LOW();
}
I2C_Delay();
SCL_HIGH();
I2C_Delay();
data <<= 1;
}
SCL_LOW();
}可以看到：
text
每次先准备SDA
再拉高SCL非常符合：
SDA 在 SCL 低时变化，高时保持稳定。
五十八、软件I²C读取ACK
示例：
c
uint8_t I2C_WaitAck(void)
{
uint8_t ack;
SDA_RELEASE();
I2C_Delay();
SCL_HIGH();
I2C_Delay();
ack = SDA_READ();
SCL_LOW();
return ack;
}如果：
text
SDA = 0说明：
text
ACK如果：
text
SDA = 1说明：
text
NACK需要注意 GPIO 模拟 I²C 时，SDA 必须能正确：
text
输出低
+
释放线路
+
读取输入五十九、I²C和UART最大的区别之一
UART：
text
TX
RX通常是：
text
点对点
异步通信而 I²C：
text
SCL
SDA属于：
text
同步通信
共享总线
地址寻址I²C 不需要每个设备单独占两根通信线。
多个从机可以共用：
text
SCL
SDA所以特别适合板内多个低速芯片通信。
六十、I²C和SPI有什么区别
简单比较：
| 对比 | I²C | SPI |
|---|---|---|
| 典型信号线 | 2根 | 4根左右 |
| 时钟 | 有 | 有 |
| 地址机制 | 有 | 通常靠CS |
| 多从机 | 地址区分 | CS区分 |
| 全双工 | 通常否 | 可以 |
| 速度 | 中低速 | 通常更高 |
| 引脚占用 | 少 | 较多 |
| 线路结构 | 开漏+上拉 | 推挽较常见 |
所以：
text
设备多、速度一般、引脚少
→ I²C非常合适
高速数据传输
→ SPI通常更有优势六十一、I²C故障完整排查流程
如果 I²C 通信失败，可以按照下面顺序检查。
第一步：检查供电
确认从机：
text
VCC正常
GND正常第二步：检查SCL和SDA空闲状态
正常应为：
text
SCL = High
SDA = High如果不是：
重点排查：
text
上拉电阻
短路
从机拉死
GPIO配置第三步：检查START
逻辑分析仪看：
text
SCL高时
SDA是否高→低第四步：检查设备地址
确认：
text
7位地址
8位地址
R/W
HAL传参格式第五步：检查地址后的ACK
如果：
text
Address NACK先不要继续分析数据。
因为设备压根还没真正响应。
第六步：检查寄存器地址
确认：
text
8位还是16位
高字节还是低字节先发
寄存器地址是否存在第七步：检查数据ACK
如果地址有 ACK，但数据阶段出现 NACK：
重点检查：
text
寄存器是否合法
从机是否忙
当前操作是否允许第八步：检查Repeated START
读寄存器时确认：
text
写寄存器地址
↓
Repeated START
↓
读数据是否符合器件手册。
第九步：检查STOP
事务结束是否正常释放总线。
第十步：检查频率和波形质量
示波器检查：
text
上升沿
下降沿
SCL频率
噪声
串扰六十二、常见现象与原因对照
| 现象 | 可能原因 |
|---|---|
| SCL/SDA一直高 | 主机没有启动I²C |
| SDA一直低 | 从机拉死/短路 |
| SCL一直低 | GPIO/I²C异常或Clock Stretch |
| 地址后NACK | 地址错、设备没上电 |
| 地址ACK，寄存器NACK | 寄存器/协议不支持 |
| 100k正常，400k失败 | 上拉/电容/时序问题 |
| 读数据全FF | 没人驱动SDA或读取失败 |
| 读数据全00 | SDA被拉低或缓冲区问题 |
| 第一次正常之后失败 | STOP/状态机/总线释放问题 |
| MCU复位后I²C卡死 | 从机仍停在旧事务状态 |
| HAL_BUSY | 总线BUSY或软件状态没恢复 |
| HAL_TIMEOUT | SCL/SDA状态不符合预期 |
六十三、看逻辑分析仪时最重要的口诀
可以记住：
text
先看START
再看地址
然后看R/W
第9位看ACK
接着看数据
最后找STOP也就是：
text
S
↓
ADDR + R/W
↓
ACK
↓
DATA
↓
ACK/NACK
↓
P六十四、I²C整套记忆口诀
可以这样记：
起始看高到低，停止看低到高；
先地址，后方向；
每8位后看第9位；
第9位低是ACK，高是NACK；
写操作从机应答，读操作主机决定继续还是结束。
再压缩成：
text
START：
SCL高，SDA高→低
STOP：
SCL高，SDA低→高
ACK：
第9位SDA=0
NACK：
第9位SDA=1
地址：
7bit + R/W
Write：
R/W=0
Read：
R/W=1六十五、面试中怎么回答I²C完整通信流程
如果面试官问：
I²C完整通信流程是什么？
可以这样回答：

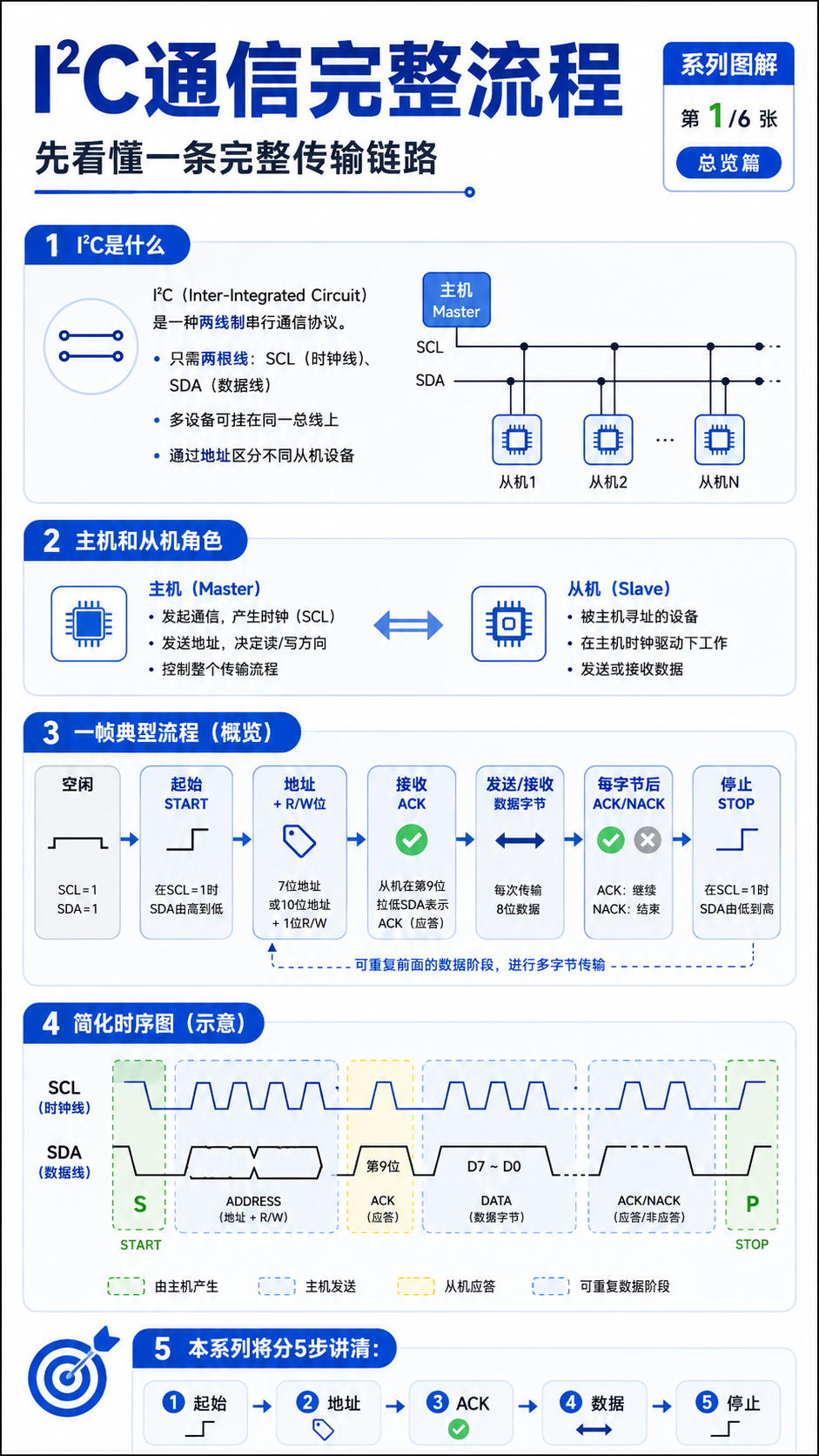

I²C 总线空闲时 SCL 和 SDA 都保持高电平。
主机发起通信时，在 SCL 为高电平期间将 SDA 从高拉低，产生 START 起始条件。
随后主机发送 7 位从机地址和 1 位 R/W 方向位。地址匹配的从机会在第 9 个时钟将 SDA 拉低产生 ACK。
之后开始按照每 8 位数据加 1 位 ACK/NACK 的形式传输数据。
写操作时主要由主机发送数据、从机应答；读操作时由从机发送数据、主机负责发送 ACK 或 NACK。
读取寄存器时通常先以写方向发送寄存器地址，再通过 Repeated START 重新发送从机地址并切换到读方向。
最后主机在 SCL 为高电平期间将 SDA 从低变高，产生 STOP 条件，释放总线。
六十六、最后总结
I²C 看起来只是：
text
SCL + SDA两根线，但协议内部其实有非常清晰的通信规则。
一笔最典型的事务：
text
START
↓
Address + R/W
↓
ACK
↓
Data
↓
ACK / NACK
↓
STOP如果是寄存器写：
text
START
↓
Address + W
↓
ACK
↓
Register
↓
ACK
↓
Data
↓
ACK
↓
STOP如果是寄存器读：
text
START
↓
Address + W
↓
ACK
↓
Register
↓
ACK
↓
Repeated START
↓
Address + R
↓
ACK
↓
Data
↓
NACK
↓
STOP最需要记住的几个核心规则：
text
1. 总线空闲：
SCL=1，SDA=1
2. START：
SCL高时，SDA高→低
3. STOP：
SCL高时，SDA低→高
4. 地址：
常见为7位地址 + 1位R/W
5. R/W：
0=写
1=读
6. 每8位之后：
第9位是ACK/NACK
7. ACK：
SDA=0
8. NACK：
SDA=1
9. 主机读最后一个字节：
通常发送NACK，再发送STOP
10. 读寄存器：
经常使用Repeated START最后用一句话总结：
I²C通信的本质，就是主机通过 START 开启事务，用地址找到目标从机，通过 R/W 确定数据方向，每传输 8 位利用第 9 位 ACK/NACK 确认状态，最终通过 STOP 结束并释放总线。
