SOT23-6封装开关芯片电路设计：EJ2130E完整应用笔记
去年做一款便携式冲牙器，需要在主控之外单独实现一键开关机功能，还要带状态指示。当时第一版方案用的是MCU加外部三极管搭开关电路，功能倒是跑通了，但按键抖动问题在打样测试阶段反复折腾人，干脆换了颗专门的电子开关芯片，深圳丽晶微电子的ELITECHIP EJ2130E-DDC9E4。这篇笔记把实际调试过程中的管脚分配、外围电路和PCB布局经验整理出来，给正在做类似项目的小伙伴做个参考。
芯片管脚速览

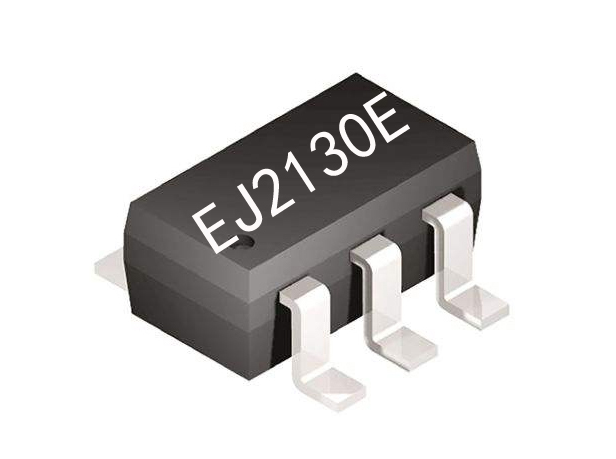

EJ2130E是SOT23-6封装，6个脚定义如下：
| 管脚 | 名称 | 说明 |
|---|---|---|
| 1 | KEY | 触发开关，轻触按键输入 |
| 2 | GND | 电源地 |
| 3 | OUT1 | 输出1，高电平有效 |
| 4 | OUT2 | 输出2，低电平有效 |
| 5 | VDD | 电源正，2.2V~5.0V |
| 6 | NC | 悬空，不连接 |
工作逻辑：上电默认待机，轻触KEY后OUT1/OUT2电平翻转，再次触发翻转回待机，典型的一键启停。
外围电路设计
这颗芯片的外围简到几乎可以忽略，实际应用只需要三样东西：
1. 去耦电容（104）。 VDD和GND之间放一颗100nF（104）陶瓷电容，位置紧贴芯片第5脚和第2脚，作用是把电源线上的高频噪声滤掉。实测下来，冲牙器电机启动瞬间的浪涌电流能到几百毫安，不加这个104，芯片在电机启停瞬间偶发误触发，加了之后整板再没出现过。有条件的话可以在104旁边并联一颗10μF电解电容，应对电池供电时更大幅度的电压跌落。
2. 按键接法。 KEY脚接轻触开关，按键另一端直接接地。芯片内部自带消抖，外部不需要串电阻、也不需要RC网络，比通用IO按键方案干净得多。按键引线如果比较长（比如面板到主板走线超过5cm），建议在KEY脚到地之间加一颗100pF到1nF的小电容，把走线耦合进来的干扰吸收掉，这个在EMC测试阶段能少挨不少骂。
3. 输出负载。 OUT1高电平有效，我们用它去推MOS管栅极控制电机主回路，10mA的驱动能力驱动逻辑电平MOS管完全够用；OUT2低电平有效，挂一颗LED加限流电阻做工作指示灯。两颗输出是互补翻转的，所以电机启动的同时指示灯亮起，不需要MCU参与任何时序控制。
原理图要点
- VDD直接接电池正极，注意电源走线先经过104再去芯片，顺序别反。
- OUT1和OUT2输出端不需要上拉电阻，芯片内部结构已经处理好，盲目加上拉反而会干扰互补翻转逻辑。
- NC脚（第6脚）悬空即可，不要接地也不要接VDD，避免引入不确定电平。
- KEY脚按键建议用常开轻触开关，按下接地、释放悬空，逻辑最简单。
PCB布局建议
SOT23-6封装小巧，布局压力不大，但有几个细节值得注意。芯片尽量靠近按键摆放，KEY走线短而直，避免在强干扰源（电感、电机）附近长距离走线；去耦电容放在VDD和GND脚正下方，形成最小的电流回路；电源和地平面铺铜时，把芯片底部过孔处理好，焊接良率会更好看。
实测数据
整板在VDD=3.0V条件下实测：静态电流3μA（输出悬空），一颗400mAh锂电池供电的冲牙器，待机一年损耗不到7%电量；按键触发响应正常，高频连续按压5000次测试无一次误触发、无一次漏触发。驱动能力方面，VOL=1.0V时低电平输出13mA，VOH=2.0V时高电平输出10mA，推MOS管和LED都留有余量。工作电压范围2.2V~5.0V，兼容锂电和干电池两种供电，这个余量在低电阶段尤其有用------电池快没电时电压掉到2.5V左右，芯片依然能稳定完成开关机动作，不会出现"显示没电还偷偷开机"的怪毛病。
注意事项与总结
EJ2130E这颗SOT23-6封装的开关芯片，外围就一颗104加一个按键，原理图五分钟画完，BOM成本低，贴片零门槛，可靠性比自搭电路高一个档次。两个小提醒：一是芯片是轻触翻转逻辑，需要长按开关机或开机延时这类特殊时序的话，它支持按客户要求定制，可以重新开发程序，直接跟原厂沟通即可；二是按键外露的产品，建议在PCB上预留一个ESD器件焊盘，结构上总会用到的，量产后再补强就不那么主动了。做个人护理小电器的，选型表里值得给它留个位置，有具体应用问题欢迎评论区交流，实测数据和电路细节都可以再展开。
