LoRa自学笔记01：原理与学习路线

适用人群：零基础，想用单片机（STM32 / 51 / ESP32 / Arduino）驱动市面上常见 LoRa 模块的开发者。

核心问题先行：LoRa 通信至少需要 2 个模块（或 1 个模块 + 1 台 LoRaWAN 网关），只买 1 个模块无法通信。

[LoRa 到底是什么](#LoRa 到底是什么)
需要买几个模块？
[LoRa 通信原理解说](#LoRa 通信原理解说)
[市面上最常用的 LoRa 模块盘点](#市面上最常用的 LoRa 模块盘点)
[两大驱动路线：串口透传 vs SPI 裸驱](#两大驱动路线：串口透传 vs SPI 裸驱)
[路线 A：串口透传模块实战（以亿佰特 E220-400T22S 为例）](#路线 A：串口透传模块实战（以亿佰特 E220-400T22S 为例）)
[路线 B：SPI 裸芯片模块实战（以安信可 Ra-02 / SX1278 为例）](#路线 B：SPI 裸芯片模块实战（以安信可 Ra-02 / SX1278 为例）)
[进阶：LoRaWAN 是什么，和裸 LoRa 有什么区别](#进阶：LoRaWAN 是什么，和裸 LoRa 有什么区别)
[常见问题 FAQ](#常见问题 FAQ)
从零到精通的学习路线

一、LoRa 到底是什么

LoRa（Long Range）是一种远距离、低功耗、低速率的无线通信技术，由 Semtech 公司拥有。你可以这样理解它的定位：

技术	距离	功耗	速率	典型用途
WiFi	~50m	高	高	视频、上网
蓝牙	~10m	低	中	耳机、手环
LoRa	2~15km	极低	低（0.3~50kbps）	传感器、抄表、农业
4G/NB-IoT	基站覆盖	中	中	需运营商、要交话费

LoRa 的杀手锏：不需要运营商、免流量费、空旷环境轻松几公里、电池供电能用好几年，代价是传输速率很低，只适合传小数据（温度、开关量、定位坐标等）。

LoRa 与 LoRaWAN 的区别（新手最容易混淆）

LoRa：只是物理层的无线电调制技术（"怎么把 0 和 1 变成电磁波"）。
LoRaWAN：建立在 LoRa 之上的通信协议和网络架构（"设备怎么入网、怎么和服务器对话"），需要网关和网络服务器。

新手自学、自己两个模块互发数据，用的是裸 LoRa 点对点，完全不需要网关和服务器。LoRaWAN 是进阶内容。

二、需要买几个模块？

核心答案：至少 2 个。 无线通信必须有"一发一收"两端。

常见组合：

你的目的	要买的东西
两个设备互传数据（如遥控小车、两个传感器互通）	2 个同型号 LoRa 模块
一个基站收集 N 个传感器数据	N 个节点模块 + 1 个集中器模块（共 N+1 个）
接入公共 LoRaWAN 网络（如 TTN）	1 个节点模块（附近有网关覆盖才行）
自己搭 LoRaWAN 私有网络	1 个 LoRaWAN 网关 + N 个节点

购买注意事项：

两个模块必须频段一致（国内一般买 433MHz 或 470MHz 版本，也叫 400M 频段）。
新手建议买 UART 串口透传型（如亿佰特 E220/E22 系列），到手两根线交叉一接就能通。
别忘了天线！LoRa 模块不装天线几乎传不出去，还可能烧功放。买 433MHz 胶棒天线或弹簧天线（IPEX 接口的注意配套）。
想先在电脑上玩，再买 2 个 USB 转 TTL 小板（CH340），不用写一行代码就能验证通信。

最低成本入门套装（约 40~60 元）：

2 × 亿佰特 E220-400T22S（或 ATK-LORA-01）
2 × USB 转 TTL（CH340）
天线一般随模块附送或加几块钱

三、LoRa 通信原理解说

3.1 扩频调制（CSS）------LoRa 的核心魔法

普通无线通信（如 433M 遥控器用的 ASK）信号能量集中在一个很窄的频率点上，容易被干扰、容易被噪声淹没。

LoRa 用的是线性调频扩频（CSS, Chirp Spread Spectrum）：把每一位数据展开成一段"频率随时间扫动"的啁啾（Chirp）信号，能量摊开在很宽的频带里。

好处：

接收灵敏度极高（可达 -148dBm）：信号淹没在噪声下面几十 dB 也能解出来；
抗干扰强：窄带干扰只影响啁啾的一小段，靠相关运算还能恢复；
代价是速率低。

3.2 三个你必须懂的关键参数

① 扩频因子 SF（Spreading Factor），取值 SF6~SF12

SF 越大 → 每个符号传输时间越长 → 距离越远、灵敏度越高、速率越低、耗电越多；
SF 越小 → 速率快、距离近。
通信双方 SF 必须相同（不同 SF 之间基本互相听不见，准正交）。

② 带宽 BW（Bandwidth），常见 125 / 250 / 500 kHz

BW 越大 → 速率越快，但灵敏度下降、距离变近；
国内 433M 一般配合 125kHz 使用。

③ 编码率 CR（Coding Rate），如 4/5~4/8

前向纠错比例，CR 越高纠错能力越强、冗余越多、速率越慢。

经验口诀：想传得远 → 大 SF + 小 BW；想传得快 → 小 SF + 大 BW。

速率和距离的对应关系（SF7/BW125K 速率约 5.5kbps、距离近；SF12/BW125K 速率约 0.3kbps、距离最远）。模块手册里的"空中速率 0.3k~19.2k"背后就是这几组参数的组合。

3.3 一次通信到底发生了什么

复制代码

发送端 MCU ──(串口/SPI)──> LoRa模块 ──(啁啾射频信号)──> LoRa模块 ──(串口/SPI)──> 接收端 MCU
                          把数据编码成                           解调出数据
                          扩频信号发射

LoRa 数据包的物理结构：

前导码 Preamble：一串标准啁啾，告诉对方"我要发数据了，快同步"；
包头 Header：数据长度、编码率、CRC 开关等信息；
Payload：你的实际数据，一次最多 255 字节（FIFO 256 字节）；
CRC：校验，防误码。

收发双方只要 频率、SF、BW、CR、前导码长度 这五个参数一致，就能互相通信。

3.4 地址与信道（针对串口透传模块）

串口透传模块在上述物理参数之上又封装了"地址 + 信道"的概念：

模块地址（2 字节，0~65535）：类似门牌号；
信道（1 字节）：每个信道对应一个具体频点，如信道 0 = 410.125MHz，信道 23 = 433.125MHz（每信道间隔 1MHz）；
地址相同 + 信道相同 + 空中速率相同 → 才能透传互通。

四、市面上最常用的 LoRa 模块盘点

4.1 串口透传型（UART）------新手首选

内部有 MCU 帮你把 LoRa 协议全部跑好，单片机只管用串口收发字节，AT 指令或上位机配置参数。

型号	芯片	频段	功率	接口	特点
亿佰特 E220-400T22S	SX1268	433/470M	22dBm	UART	新一代低功耗，休眠 180nA，性价比之王
亿佰特 E22-400T30S	SX1262+PA	433/470M	30dBm(1W)	UART	大功率远距，AT 指令
亿佰特 E32-433T20D/T33D	SX1278	433M	20/33dBm	UART	经典老将，资料极多
正点原子 ATK-LORA-01	SX1278	433M	20dBm	UART	配正点原子教程，学生学习常用

4.2 SPI 裸芯片型------进阶、便宜、自由度最高

模块里就是一颗射频芯片，所有寄存器都要自己操作，单片机通过 SPI 读写。

型号	芯片	频段	特点

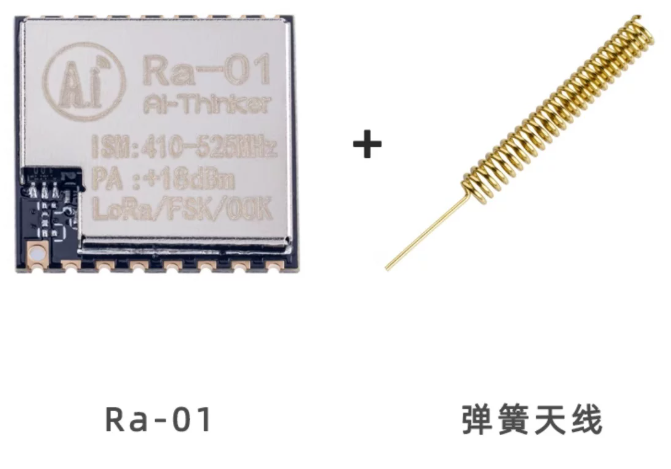

安信可 Ra-01	SX1278	433M	约 10 元，弹簧天线，资料最多
安信可 Ra-02	SX1278	433M	带 IPEX 座子，直接拧胶棒天线
安信可 Ra-01S / Ra-01SC	SX1268 / LLCC68	433M	新一代低功耗
安信可 Ra-01SH	SX1262	868/915M	海外频段
亿佰特 E220-400M22S / E22-400M22S	SX1268/1262	433/470M	邮票孔，适合集成进自己的产品
RFM95W	SX1276	868/915M	国外开源项目常见

4.3 LoRaWAN 节点型

型号	芯片	特点
亿佰特 E78-400M22S1C	ASR6601（国产 SoC）	支持 LoRaWAN，可二次开发
安信可 Ra-07 / Ra-08	ASR6501/6502	Ra-08 支持串口烧写、二次开发
各种 LilyGo / Heltec 开发板	ESP32+SX1276 集成	屏幕+LoRa 一体，玩 Arduino 方便

4.4 选型建议

纯新手、只想快点通：E220-400T22S × 2（串口型）
想学底层原理、做竞赛/毕设：Ra-02 × 2（SPI 型）+ STM32
要做 LoRaWAN、上云平台：E78 或 Heltec/LilyGo + 一台网关

五、两大驱动路线：串口透传 vs SPI 裸驱

对比项	串口透传型	SPI 裸芯片型
上手难度	★（会串口就行）	★★★★（要啃寄存器手册）
单片机要求	1 个 UART	1 个 SPI + 几个 GPIO
可定制性	低（参数固定几个档）	高（SF/BW/CR 随便调）
价格	15~30 元	10~15 元
适合	快速落地、产品	学习原理、竞赛、深度定制

两条路线后面各给一份完整实战教程。

六、路线 A：串口透传模块实战

以 亿佰特 E220-400T22S 为例（E22、E32、ATK-LORA-01 思路完全一样）。

6.1 先不写代码：电脑对电脑验证通信

材料：2 个模块 + 2 个 USB 转 TTL + 天线。

接线（TX/RX 交叉！）：

LoRa 模块	USB 转 TTL
VCC	5V（注意查你模块的电压范围，E220 支持 2.3~5.5V）
GND	GND
TXD	RXD
RXD	TXD
M0、M1	GND（进入模式 0：透传模式）

测试：

两个模块都插电脑，开两个串口助手，波特率默认 9600；
出厂默认参数相同（地址 0、信道 23、空中速率 2.4k），直接在窗口 A 发 Hello，窗口 B 就能收到 Hello；
通了！这就是 LoRa 点对点。

改参数（用亿佰特官方上位机 RFSetting，或 AT 指令）：

把 M1 接高电平（M0=0, M1=1）进入配置模式；
可改地址、信道、波特率、空中速率、功率等；
改完记得把 M1 拉回低电平回到透传模式。

6.2 四种工作模式（M0/M1 引脚控制）

M1	M0	模式	说明
0	0	传输模式	正常透传收发
0	1	WOR 模式	低功耗监听，电池节点用
1	0	配置模式	改参数用
1	1	深度休眠	几乎不耗电

6.3 单片机接线（以 STM32 为例）

复制代码

STM32            E220-400T22S
PA9  (USART1_TX) ──> RXD
PA10 (USART1_RX) <── TXD
PA8  (GPIO)      ──> M0
PA11 (GPIO)      ──> M1
3.3V/5V          ──> VCC
GND              ──> GND
AUX              ──> PA12 (可选，忙标志检测)

6.4 收发代码（HAL 库示例）

透传模式下，代码简单到令人发指------LoRa 模块就是一个"看不见的串口"：

c 复制代码

// 初始化：M0=0, M1=0 进入透传模式
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_RESET);  // M0=0
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_11, GPIO_PIN_RESET); // M1=0
HAL_Delay(50);  // 等模式切换完成

// 发送：直接往串口扔数据
uint8_t msg[] = "Temperature:25.6C";
HAL_UART_Transmit(&huart1, msg, sizeof(msg)-1, 100);

// 接收：用串口中断/DMA 收
uint8_t rxbuf[64];
HAL_UARTEx_ReceiveToIdle_IT(&huart1, rxbuf, sizeof(rxbuf));
// 回调里处理收到的数据，对方发什么你就收什么

定点传输 （指定发给谁）：把模块配置为定点模式后，串口发出的数据前 3 个字节是 目标地址高字节 + 目标地址低字节 + 目标信道，后面才是数据：

c 复制代码

// 发给地址 0x1234、信道 0x17 的设备
uint8_t pkt[] = {0x12, 0x34, 0x17, 'H', 'e', 'l', 'l', 'o'};
HAL_UART_Transmit(&huart1, pkt, sizeof(pkt), 100);

6.5 串口型的坑

TX/RX 一定要交叉，且共地；
单片机串口波特率要和模块配置一致（默认 9600）；
空中速率 ≠ 串口波特率！空中速率低时，连续猛发会溢出，要分包、留间隔；
模式切换后要延时几十 ms 再收发；
大功率模块（30dBm）发射电流可达 500mA~1A，电源要够劲。

七、路线 B：SPI 裸芯片模块实战

以 安信可 Ra-02（SX1278） 为例。这才是真正"精通 LoRa"的必经之路。

7.1 接线（以 STM32F103 为例）

Ra-02 引脚	STM32	说明
3.3V	3.3V	只能 3.3V！不能 5V
GND	GND
NSS	PA4	SPI 片选（GPIO 软件控制）
SCK	PA5	SPI1_SCK
MISO	PA6	SPI1_MISO
MOSI	PA7	SPI1_MOSI
RST	PB0	复位脚，给个 GPIO
DIO0	PB1	收发完成中断脚

DIO0 是关键：发送完成、收到数据都会在这个脚上产生上升沿脉冲，建议接单片机外部中断。

7.2 SX1278 寄存器通信基础

SX1278 就是一个 SPI 从机。读写规则：

写寄存器：地址字节最高位置 1（addr | 0x80），然后发数据；
读寄存器：直接发地址字节，然后读回数据。

c 复制代码

// SPI 底层读写
uint8_t sx1278_read(uint8_t addr) {
    uint8_t val;
    NSS_LOW();
    spi_transfer(addr & 0x7F);   // 读：最高位0
    val = spi_transfer(0x00);
    NSS_HIGH();
    return val;
}

void sx1278_write(uint8_t addr, uint8_t val) {
    NSS_LOW();
    spi_transfer(addr | 0x80);   // 写：最高位1
    spi_transfer(val);
    NSS_HIGH();
}

7.3 初始化流程（核心寄存器）

c 复制代码

void lora_init(void) {
    // 1. 硬件复位
    RST_LOW(); HAL_Delay(10); RST_HIGH(); HAL_Delay(10);

    // 2. 进入 Sleep + LoRa 模式（必须先Sleep才能切LoRa模式）
    sx1278_write(0x01, 0x80);        // RegOpMode: LoRa + Sleep
    sx1278_write(0x01, 0x81);        // LoRa + Standby

    // 3. 设置频率 433MHz
    //    Frf = 433MHz / 61.035Hz ≈ 0x6C4000（三步分频寄存器）
    sx1278_write(0x06, 0x6C);        // RegFrfMsb
    sx1278_write(0x07, 0x40);        // RegFrfMid
    sx1278_write(0x08, 0x00);        // RegFrfLsb

    // 4. 发射功率 17dBm（PA_OUTPUT_PA_BOOST）
    sx1278_write(0x09, 0xF0);        // RegPaConfig

    // 5. BW=125kHz, CR=4/5, 显式包头
    sx1278_write(0x1D, 0x72);        // RegModemConfig1

    // 6. SF=7, CRC开
    sx1278_write(0x1E, 0x74);        // RegModemConfig2

    // 7. 前导码长度 8
    sx1278_write(0x20, 0x00);
    sx1278_write(0x21, 0x08);

    // 8. DIO0 映射：RX 时=RxDone，TX 时=TxDone
    sx1278_write(0x40, 0x00);        // RegDioMapping1
}

7.4 发送流程

c 复制代码

void lora_send(uint8_t *data, uint8_t len) {
    sx1278_write(0x01, 0x81);          // Standby
    sx1278_write(0x0D, 0x00);          // FIFO 指针 -> Tx 基地址 0x00
    for (uint8_t i = 0; i < len; i++)
        sx1278_write(0x00, data[i]);   // 写入 FIFO (RegFifo)
    sx1278_write(0x22, len);           // RegPayloadLength
    sx1278_write(0x01, 0x83);          // 切到 TX 模式，自动发射
    // 等 DIO0 拉高 = TxDone
    while (dio0_read() == 0);
    sx1278_write(0x12, 0x08);          // 清 TxDone 中断标志
}

7.5 接收流程

c 复制代码

uint8_t lora_recv(uint8_t *buf) {
    sx1278_write(0x0D, 0x00);          // FIFO 指针 -> Rx 基地址
    sx1278_write(0x01, 0x85);          // RX Continuous 连续接收
    while (dio0_read() == 0);          // 等 RxDone 中断
    uint8_t irq = sx1278_read(0x12);   // RegIrqFlags
    sx1278_write(0x12, 0xFF);          // 清标志
    if (irq & 0x20) return 0;          // CRC 错误，丢弃
    uint8_t len = sx1278_read(0x13);   // RegRxNbBytes
    sx1278_write(0x0D, sx1278_read(0x25)); // 指针跳到本包起始
    for (uint8_t i = 0; i < len; i++)
        buf[i] = sx1278_read(0x00);    // 读出 FIFO
    return len;
}

不想手写寄存器？Arduino/ESP32 直接用开源库 RadioLib 或 arduino-LoRa（Sandeep Mistry），几行代码搞定；STM32 可移植这些库或用官方参考代码。

7.6 互通条件清单（收发两端必须一致）

任何一项不同，两边就是"聋子"。

八、进阶：LoRaWAN 是什么

当你不满足于"两个模块互发"，想让数据上云、让成千上万的节点接入一个网络时，就需要 LoRaWAN。

复制代码

传感器节点 ──LoRa──> LoRaWAN网关 ──互联网──> 网络服务器(TTN/ChirpStack) ──> 你的应用/云平台

节点：E78、Ra-08、Heltec 板等；
网关：多通道 SX1302 基带的设备（几百到几千元），不是普通 LoRa 模块；
服务器：免费的 TTN，或自己搭 ChirpStack；
节点入网需要 DevEUI / AppEUI / AppKey 三要素；
协议栈用开源的 LoRaMac-node 或模块自带固件。

新手建议先把裸 LoRa 点对点玩熟，再上 LoRaWAN。

九、常见问题 FAQ

Q1：我只买一个模块，能收到别人的信号吗？

理论上如果附近有同频段同参数的设备在发，你能收到。但实际中别人参数你不知道，所以自学必须买 2 个。

Q2：433MHz 合法吗？

国内 433.05~434.79MHz 和 470~510MHz 属于免许可微功率频段，但发射功率有限制（一般 ≤50mW/17dBm 或特定条件 1W），买 SRRC 认证过的模块、民用场景实验一般没问题。

Q3：LoRa 能传多远？

标称"10km"是空旷可视 + 高增益天线 + 最低速率的理想值。城市里楼群间一般 1~3km，农田空旷 3~8km，别迷信宣传值。

Q4：能传图片、语音吗？

不能（或极痛苦）。速率只有几百 bps 到几十 kbps，适合小数据包。

Q5：模块发热/烧毁了？

检查：①供电超压（Ra 系列只能 3.3V）；②没接天线就长时间大功率发射；③两个模块贴太近 + 满功率发射，可能烧 LNA，测试时拉开几米距离或降功率。

Q6：一对多怎么实现？

串口透传：所有节点同地址同信道，主机发大家都能收（广播）；或定点模式逐个寻址。SPI 裸驱：自己设计协议，数据包开头带目标地址字节，收到后比对地址决定处理或丢弃。

Q7：LoRa 和蓝牙/WiFi 能互通吗？

不能，完全不同的物理层。需要网关做协议转换。

Q8：为什么我两个模块距离 1 米反而收不到？

近距离满功率会阻塞接收机。拉开距离，或把发射功率调低。

十、从零到精通的学习路线

第 1 阶段：点亮通信（1 天）

买 2 个串口透传模块 + USB 转 TTL，电脑上互发 Hello World；
玩懂上位机配置：地址、信道、空中速率、功率、定点/透传。

第 2 阶段：单片机接入（2~3 天）

STM32/51/ESP32 串口接 LoRa，做一个实际小项目：如 A 板采集温湿度，B 板 OLED 显示；
学会处理分包、超时、校验。

第 3 阶段：吃透原理（1 周）

换 SPI 裸芯片模块（Ra-02），对着 SX1278 数据手册手写驱动；
用 DIO0 中断做收发，改 SF/BW 实测距离和速率的关系。

第 4 阶段：组网（1~2 周）

自己设计简单协议：地址帧头 + 数据 + CRC，实现 1 主多从轮询；
低功耗：休眠 + 定时唤醒 + CAD 信道检测。

第 5 阶段：LoRaWAN（进阶）

网关 + ChirpStack 服务器，节点入网，数据上云。

附：推荐采购清单（新手入门版）

物品	数量	参考价
亿佰特 E220-400T22S（433MHz）	2	~20元×2
USB 转 TTL（CH340）	2	~5元×2
433MHz 胶棒天线（若模块不送）	2	~3元×2
（进阶）安信可 Ra-02	2	~12元×2
STM32F103C8T6 最小系统板（若没有）	2	~15元×2
