简介
Beremiz是一款可编程逻辑控制器（PLC）的集成开发环境（IDE），提供了多种PLC语言的编写、调试、配置以及仿真功能。

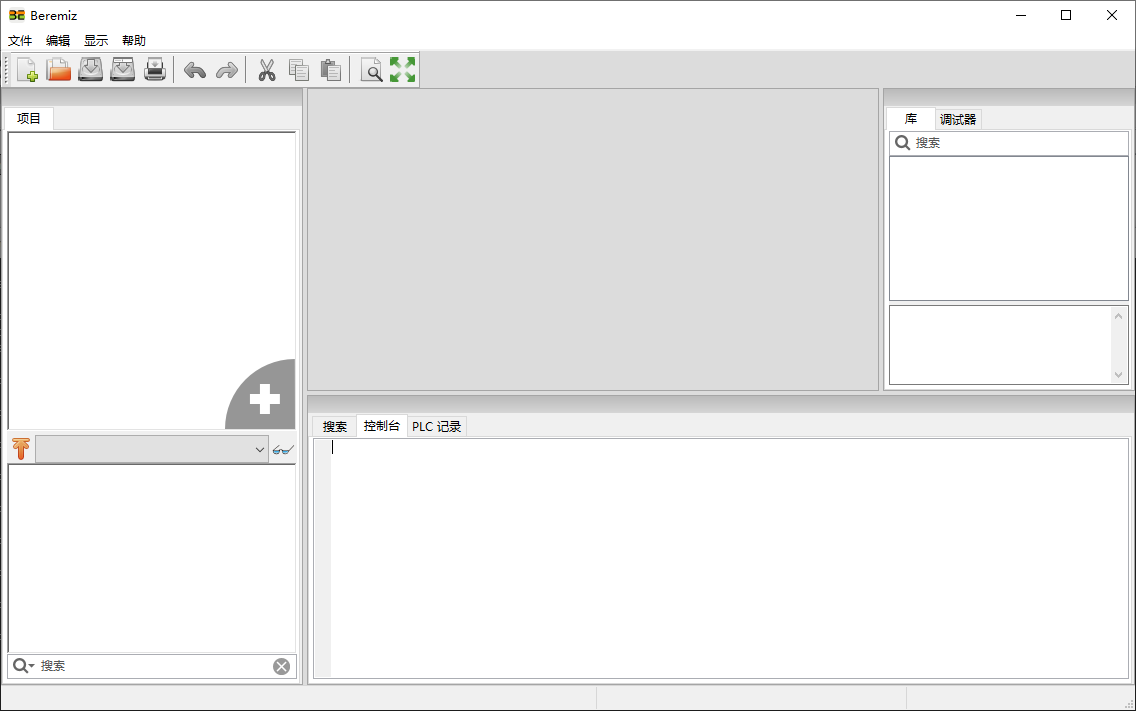

其1.4版本bug非常多，1.3版本稍微好一点。但这里说一下1.4版本的问题。Beremiz安装之后其快捷方式，是带有参数的pythonw.exe指令，可能依赖于具体的环境变量，我用Win10发现根本打不开。为此可修改这个快捷方式的起始位置，改为pythonw.exe的父路径。程序界面如下
后续测试中发现，1.3版本也有bug，所以我最终使用的是在网络上找的1.2版本。所以这里预警一下，Beremiz是我用过的最垃圾的开源软件，极力不推荐使用。
Beremiz遵循 IEC 61131-3 国际标准，完整支持该标准定义的五种 PLC 编程语言：
- LD (Ladder Diagram)：梯形图，最经典的继电器逻辑表示法。
- FBD (Function Block Diagram)：功能块图，适合处理连续控制和复杂逻辑运算。
- SFC (Sequential Function Chart)：顺序功能图，用于设计具有明确步骤和转换条件的顺序控制逻辑。
- IL (Instruction List)：指令表，类似于汇编语言的底层指令集。
- ST (Structured Text)：结构化文本，类似于 Pascal/C 的高级语言，适合复杂的数学运算和算法实现。
下面针对LD语言做一个简单的测试。
LD语言项目
在Beremiz中点击【文件】->【新建】，选定项目位置后，会弹出POU设置对话框，语言选择梯形图，即可创建一个梯形图程序。所谓POU，即Program Organization Unit，程序组织单元。

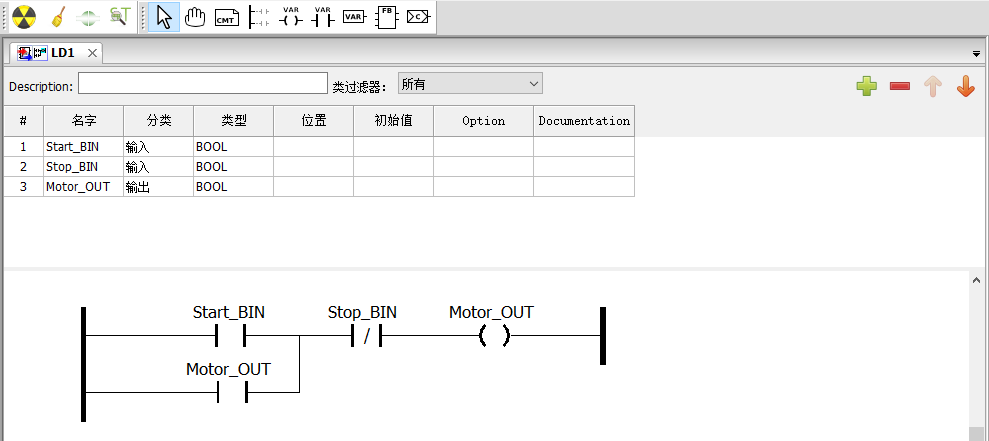

在创建完成后，进入LD1，构建如下程序
这个程序分成上下两部分，上面是变量，通过点击【➕】添加，自行修改名字、类别和类型。
下方就是传说中的梯形图，其构成元素包括电源导轨、线圈和触点，这三个部件均在上方工具栏中。其创建方法为，先点击工具栏按钮，在单击绘图画布，即可弹出对应元件的设置对话框。对话框中，会提供预览界面，与图中一致即可。具体来说包括
- 电源导轨：左电源导轨，插脚数2
- 电源导轨：右电源导轨，插脚数1
- 触点：正常；变量选择Start_BIN
- 触点：否定；变量选择Stop_BIN
- 线圈：正常；变量选择Motor_OUT
- 触点：正常；变量选择Motor_OUT
然后用鼠标点击图形元素的插脚，通过拖拽进行连接。
最后，点击工具栏的原子能图标，即可构建项目。构建完成后，依次点击【连接到PLC目标】->【传输PLC】->【开始PLC】，就可以仿真了。
