高性能模板库Eigen架构分析及性能优化实践

高性能模板库Eigen架构分析及性能优化实践 Eigen库是一个用于线性代数运算的C++模板库。它提供了高性能的矩阵运算和线性代数操作，被广泛应用于科学计算、机器学习和计算机图形学等领域。 1. Eigen库设计结构

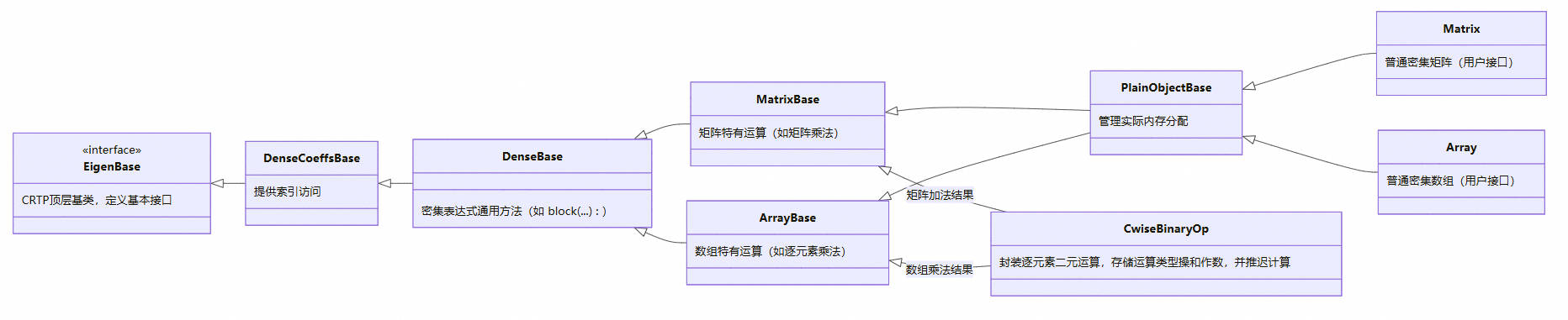

Eigen库是一个用于线性代数运算的C++模板库。它提供了高性能的矩阵运算和线性代数操作，被广泛应用于科学计算、机器学习和计算机图形学等领域。## 1.1 Eigen类层次结构设计

Eigen通过特有的类层次结构来组织代码，在实现功能复用的同时，也通过奇异递归模板模式（CRTP）来避免运行时开销。它用CRTP静态多态代替 virtual 函数，将所有函数调用解析从运行时提前到编译期，消除了虚函数表查找的额外开销。整个继承体系也刻意避免多重继承，确保固定尺寸的小型矩阵/向量完全在栈上分配，实现零动态内存开销。

## 1.2 Eigen中的表达式模板

表达式模板是一种编译期优化技术，作为Eigen的核心设计之一，主要用于：

消除临时变量：将 A = B + C + D 这类多步运算融合为单次循环，避免中间临时对象的创建与销毁。

实现惰性求值：运算符不立即计算，而是构建一个"表达式树"，直到最终赋值时才进行计算。

简单来说，对于表达式 A = B + C + D ，传统C++类会产生多个临时变量，而Eigen 并不立即执行加法并产生临时变量，该语句会返回一个轻量级的表达式对象，它仅仅记录了"我要做加法"的意图以及指向 B、C、D 的指针。只有在最后执行赋值操作 = 时，编译器才会通过递归模板展开，将整个表达式融合成一个单一的循环。这消除了中间临时对象的内存分配和拷贝开销。

// 传统实现会产生临时变量 tmp1, tmp2... // Eigen表达式模板的等效优化结果： for (int i = 0; i < size; ++i) { v1 $i$ = v2 $i$ + v3 $i$ + v4 $i$ ; }## 1.3 Eigen模块化设计

Eigen并非一个庞大的单体库，而是由一系列功能独立的模块组成，用户可以在需要时引入相应模块。section: 高性能模板库Eigen架构分析及性能优化实践 Eigen库是一个用于线性代数运算的C++模板库。它提供了高性能的矩阵运算和线性代数操作，被广泛应用于科学计算、机器学习和计算机图形学等领域。 1. Eigen库设计结构 > 1.3 Eigen模块化设计

source_type: html_table

fields:

模块
头文件
功能简介
rows:

模块=Core; 头文件=#include <Eigen/Core>; 功能简介=核心基础，包含 Matrix 、 Array 等基础数据结构及运算。
模块=Dense; 头文件=#include <Eigen/Dense>; 功能简介= 最常用，包含Core及大部分密集矩阵运算模块。
模块=Geometry; 头文件=#include <Eigen/Geometry>; 功能简介=几何模块，用于3D空间变换（如四元数、旋转矩阵）。
模块=LU; 头文件=#include <Eigen/LU>; 功能简介=LU分解。
模块=Cholesky; 头文件=#include <Eigen/Cholesky>; 功能简介=Cholesky分解，适用于正定矩阵。
模块=QR; 头文件=#include <Eigen/QR>; 功能简介=QR分解。
模块=SVD; 头文件=#include<Eigen/SVD>; 功能简介=奇异值分解（SVD）。
模块=Eigenvalues; 头文件=#include <Eigen/Eigenvalues>; 功能简介=特征值与特征向量分解。
模块=Sparse; 头文件=#include <Eigen/Sparse>; 功能简介=稀疏矩阵存储与运算。
模块=IterativeSolvers; 头文件=#include <Eigen/IterativeSolvers>; 功能简介=稀疏矩阵的迭代求解器（如共轭梯度法）## 1.4 Eigen对接第三方算子库

当处理超大规模矩阵运算时，Eigen 自身的 GEMM 等内核可能不及其他针对特定场景手写优化的库。Eigen 允许在不修改用户代码的前提下，将内部计算调用透明地替换为外部高性能库。### 1.4.1 通用 BLAS/LAPACK 对接

Eigen 3.3及以上版本可以链接任何符合 C 接口（LAPACKE）或 Fortran 接口的 BLAS/LAPACK 实现。启用步骤：

编译前定义宏：

EIGEN_USE_BLAS ：启用 BLAS 后端（用于矩阵乘法、三角矩阵求解等）。

EIGEN_USE_LAPACKE ：启用 LAPACK 后端（用于分解、求解特征值等）。（注意：这些宏须在包含任何 Eigen 头文件之前定义）

链接对应的库：

对于KML库: -lkblas -lklapack

实际上，Eigen 内部调用 BLAS 时，会通过 BLASFUNC 宏处理 Fortran 名称修饰，并自动调整行/列主序参数。### 1.4.2 自定义后端与扩展点

高级用户可以编写自己的 Eigen::internal 函数特化，替换 Eigen 的默认内核。例如，自己特化 general_matrix_matrix_product 来调用某个私有加速库。这需要对 Eigen 内部 API 有深入了解，但提供了最大的灵活性。# 2. Eigen库性能优化实践

在 EIGEN_USE_BLAS 机制基础上，可以进一步扩展并优化多类Eigen接口，以提升应用场景下的整体性能。## 2.1 Eigen库适配鲲鹏数学库

对于矩阵加法等基础算子，在不修改Eigen源码的前提下，新增 AssignEvaluator_KUNPENG.h 文件，通过重载核心赋值函数，将符合条件的密集矩阵/数组运算，替换为KML的调用。实现上延续Eigen宏定义的方式作为路径选择开关，用户调用方式与原生 Eigen 接口保持一致，仅需在编译阶段将宏定义 -DEIGEN_USE_BLAS 替换为 -DKUNPENG_USE 即可启用相应优化路径。### 2.1.1 拦截点设置

Eigen 在执行形如 dst = expr; 或 dst += src; 的运算时，会经过内部函数 call_dense_assignment_loop （或 call_assignment_no_alias ）来分派实际的循环计算。在 AssignEvaluator_KUNPENG.h ，提供与 Eigen 内部同名的重载版本，以矩阵加法算子为例：

// 声明blas中的函数 extern "C" { void cblas_somatadd(int order, int transa, int transb, int m, int n, float alpha, const float a, int lda, float beta, const float b, int ldb, float c, int ldc); } namespace Eigen { namespace internal { // 特化/重载：拦截 dst = A + B (float, 单精度) template <int DstRows, int DstCols, int DstOptions, int DstMaxRows, int DstMaxCols, int SrcRows1, int SrcCols1, int SrcOptions1, int SrcMaxRows1, int SrcMaxCols1, int SrcRows2, int SrcCols2, int SrcOptions2, int SrcMaxRows2, int SrcMaxCols2> EIGEN_DEVICE_FUNC EIGEN_STRONG_INLINE void call_dense_assignment_loop( Eigen::Matrix<float, DstRows, DstCols, DstOptions, DstMaxRows, DstMaxCols> &dst, const Eigen::CwiseBinaryOp<Eigen::internal::scalar_sum_op<float, float>, Eigen::Matrix<float, SrcRows1, SrcCols1, SrcOptions1, SrcMaxRows1, SrcMaxCols1> const, Eigen::Matrix<float, SrcRows2, SrcCols2, SrcOptions2, SrcMaxRows2, SrcMaxCols2> const> &src, const Eigen::internal::assign_op<float, float> &func) { resize_if_allowed(dst, src, func); // ---------- 快速路径条件判断 ---------- // 提取存储顺序、实际维度、主步长 StorageOptions srcMajor = ... StorageOptions dstMajor =... const int lhsRows = ... const int lhsCols = ... ...// 连续内存且布局一致时，调用外部加速库 if (srcMajor == dstMajor && lhsRows == dstRows && lhsCols == dstCols && lhsMajorStride == dstMajorStride && dstMajorStride == 1) { // 转换 Eigen 存储顺序枚举到 CBLAS 风格 CBLAS_ORDER order = (srcMajor == ColMajor) ? CblasColMajor : CblasRowMajor; // 调用KML接口：C = 1A + 1B cblas_somatadd(order, CblasNoTrans, CblasNoTrans, lhsRows, lhsCols, 1.0f, (const float)src.lhs().data(), lhsRows, 1.0f, (const float*)src.rhs().data(), lhsRows, dst.data(), dstRows); } else { // ---------- 回退路径：使用 Eigen 通用内核 ---------- typedef evaluator<Matrix<float, DstRows, DstCols, DstOptions, DstMaxRows, DstMaxCols>> DstEvaluator; typedef evaluator<CwiseBinaryOp< scalar_sum_op<float, float>, Matrix<float, SrcRows1, SrcCols1, SrcOptions1, SrcMaxRows1, SrcMaxCols1> const, Matrix<float, SrcRows2, SrcCols2, SrcOptions2, SrcMaxRows2, SrcMaxCols2> const >> SrcEvaluator ... } } } // namespace internal } // namespace Eigen

代码说明：

此处提供了与 Eigen 内部完全同名的函数模板，但参数类型更加具体（单精度矩阵加法表达式），因此编译器会优先选择这个版本。在确认矩阵存储连续、布局相同且步长为 1 后，直接调用 cblas_somatadd。其他不满足条件的表达式都会滑入 else 分支，进入Eigen原生实现。上层代码无感，只要包含这个重载头文件，所有形如 MatrixXf C = A + B ; 的调用都会自动获得加速。### 2.1.2 宏定义开关

在Eigen/src/Core文件中，自定义 KUNPENG_USE 预处理器宏，编译时可动态开启。当该宏被定义时，预处理器会将 AssignEvaluator_KUNPENG.h （即上一步的重载头文件）包含进编译单元，从而在编译阶段用KML加速函数替换掉 Eigen 原生的若干密集矩阵赋值循环。

#ifdef KUNPENG_USE #include "src/Core/AssignEvaluator_KUNPENG.h" #endif## 2.2 Eigen算子向量化------以tanh激活函数为例

在ARM架构上，tanh函数默认使用NEON指令集进行向量化处理，NEON的向量长度固定为128位。SVE支持128位到2048位的可变长度向量，SVE可以一次性处理更多的tanh计算来提升性能。代码实现中，通过模板特例化的方式，在tanh的计算过程进行了SVE向量化，使用sve intrinsic优化实现核心计算kernel。Eigen张量运算（如A=tanh(B)）会被拆解为一个表达式树，其执行过程：

TensorAssignOp：赋值操作节点（根节点），左子节点：TensorMap< A >，右子节点TensorCwiseUnaryOp<tanh,B>

TensorMap: 内存映射张量节点（叶子节点），负责直接操作内存。

TensorCwiseUnary< tanh >：tanh一元运算节点（中间节点）

修改涉及文件： TensorEvaluator.h 、 TensorExecutor.h### TensorEvaluator.h

Eigen 的 TensorEvaluator 是张量表达式求值的核心组件，为每个表达式节点提供独立的求值逻辑，负责将张量表达式（如赋值、一元运算）转换为实际的内存操作 / 计算操作。此次SVE优化主要修改下列求值逻辑：

TensorAssignOp ：张量赋值操作（将 tanh 结果赋值给 TensorMap ）(修改自TensorAssign.h)

//新增部分： struct TensorEvaluator< const TensorAssignOp< Eigen::TensorMap<PlainObjectType, Options_, MakePointer_>, const Eigen::TensorCwiseUnaryOp<Eigen::internal::scalar_tanh_op, ArgType>>, Device> { //... // 提供两种数据包(packet)处理方式：SVE(Single Vector Extension)优化路径和常规路径 EIGEN_DEVICE_FUNC EIGEN_STRONG_INLINE void evalPacketSve(Index i) const { m_leftImpl.writeSve(i, m_rightImpl.packetSve(i)); } EIGEN_DEVICE_FUNC EIGEN_STRONG_INLINE void evalPacketOpt(Index i, bool useSve) const { if (useSve) { evalPacketSve(i); return; } evalPacket(i); }

Eigen::TensorMap：封装TensorMap的底层内存操作，比如标量读写/packet写入/向量写入/块级内存操作等。在此处新增提供 SVE 优化的读写能力，即赋值操作的目标内存操作部分。

template <typename PlainObjectType, int Options_, template class MakePointer_, typename Device> struct TensorEvaluator<Eigen::TensorMap<PlainObjectType, Options_, MakePointer_>, Device> { // ... EIGEN_DEVICE_FUNC EIGEN_STRONG_INLINE void writeSve(Index index, const svfloat32_t x) const { eigen_assert(m_data != NULL); svst1_f32(svptrue_b32(), m_data + index, x); } };

TensorCwiseUnaryOp<scalar_tanh_op< float>>：tanh运算的计算逻辑，是主要的SVE向量计算优化点。拦截点：只有开启 SVE 硬件特性且执行 float 类型的 tanh 时，才进入此优化分支。// 只有开启 SVE 硬件特性且执行 float 类型的 tanh 时，才进入此优化分支 #ifdef __ARM_FEATURE_SVE template <typename ArgType, typename Device> struct TensorEvaluator<const TensorCwiseUnaryOp<Eigen::internal::scalar_tanh_op, ArgType>, Device> { // ... };

预置数学常数表如下：

// 预计算的多项式系数 static constexpr SVE_EXPM1F_DATA G_SVE_EXPM1F_DATA = { .c2 = 0x1.5558b800p-0005f, .ln2Hi = 0x1.62e4p-1f, // ... .invLn2 = 0x1.715476p+0f, .shift = 0x1.8000fep23f, };

sve向量化tanh公式实现如下：

// 核心向量化计算逻辑 EIGEN_DEVICE_FUNC EIGEN_STRONG_INLINE svfloat32_t packetSve(Index index) const { svbool_t pg = svptrue_b32(); // 全真谓词，处理所有通道 svfloat32_t x = svld1_f32(pg, m_argImpl.data() + index); // 一次性加载 512bit(SVE最大) 数据 /* 1. 使用 SVE 优化的 expm1 近似算法计算 e^(2x) - 1 / svfloat32_t e2m1 = VsExpm1InlineSve(pg, svmul_f32_x(pg, x, svdup_n_f32(2.0f))); / 2. 计算分母 e^(2x) + 1 / svfloat32_t e2a1 = svadd_f32_x(pg, e2m1, svdup_n_f32(2.0f)); / 3. 向量除法得到 tanh 结果 / svfloat32_t res = svdiv_f32_x(pg, e2m1, e2a1); / 4. 边界处理（饱和处理）：当 x 过大时直接置为 1.0 或 -1.0 */ res = svdup_n_f32_m(res, cmpSp, 1.0f); res = svdup_n_f32_m(res, cmpSpNeg, -1.0f); return res; }### TensorExecutor.h

执行调度层，负责批量调度Evaluator的求值逻辑

evalPacketOpt：Evaluator 层定义的分支判断，根据useSve决定是否走SVE；

useSve：由evaluator.areAllAddressValid()决定（Evaluator 层实现，确保内存地址有效才能用 SVE 向量化）

adjustPacketSize：SVE 模式下强制设为 16

#ifdef ARM_FEATURE_SVE template <typename PlainObjectType, int Options, template class MakePointer , typename XprType, typename Device, typename StorageIndex> struct EvalRange< Eigen::TensorEvaluator< const Eigen::TensorAssignOp< Eigen::TensorMap<PlainObjectType, Options_, MakePointer_>, const Eigen::TensorCwiseUnaryOp<Eigen::internal::scalar_tanh_op, XprType>>, Device>, StorageIndex, /Vectorizable/ true> { typedef Eigen::TensorEvaluator< const Eigen::TensorAssignOp< Eigen::TensorMap<PlainObjectType, Options_, MakePointer_>, const Eigen::TensorCwiseUnaryOp<Eigen::internal::scalar_tanh_op, XprType>>, Device> Evaluator; static constexpr int PacketSize = unpacket_traits::size; static void run(Evaluator* evaluator_in, const StorageIndex firstIdx, const StorageIndex lastIdx) { Evaluator evaluator = *evaluator_in; eigen_assert(lastIdx >= firstIdx); StorageIndex i = firstIdx; bool useSve = evaluator.areAllAddressValid(); int adjustPacketSize = useSve ? 16 : PacketSize; if (lastIdx - firstIdx >= adjustPacketSize) { eigen_assert(firstIdx % adjustPacketSize == 0); StorageIndex last_chunk_offset = lastIdx - 4 * adjustPacketSize;// Give compiler a strong possibility to unroll the loop. But don't insist // on unrolling, because if the function is expensive compiler should not // unroll the loop at the expense of inlining. for (; i <= last_chunk_offset; i += 4 * adjustPacketSize) { for (StorageIndex j = 0; j < 4; j++) { evaluator.evalPacketOpt(i + j * adjustPacketSize, useSve); } } last_chunk_offset = lastIdx - adjustPacketSize; for (; i <= last_chunk_offset; i += adjustPacketSize) { evaluator.evalPacketOpt(i, useSve); } } for (; i < lastIdx; ++i) { evaluator.evalScalar(i); } } static StorageIndex alignBlockSize(StorageIndex size) { // Align block size to packet size and account for unrolling in run above. if (size >= 16 * PacketSize) { return (size + 4 * PacketSize - 1) & ~(4 * PacketSize - 1); } // Aligning to 4 * PacketSize would increase block size by more than 25%. return (size + PacketSize - 1) & ~(PacketSize - 1); } }; #endif
