（论文速读）TADNet：心磁图信号去噪的时间分解和基于注意力的深度学习

****论文题目：****Temporal Decomposition and Attention-Based Deep Learning for Magnetocardiography Signal Denoising（心磁图信号去噪的时间分解和基于注意力的深度学习）

****期刊：****IEEE TRANSACTIONS ON INSTRUMENTATION AND MEASUREMENT

****摘要：****提出了一种基于时间分解和注意力的去噪网络(TADNet)用于心磁图(MCG)信号去噪。将原始时间序列数据分解为趋势分量和季节分量。趋势分量使用多层感知器(MLP)进行建模，以捕获数据的趋势。对于季节分量，采用多层卷积神经网络(CNN)进行分割，提取局部时间特征。这些细粒度的特征由基于Transformer的自我注意机制处理，以捕获长期的时间依赖关系。最后，利用反卷积运算对信号进行重构，实现了对心电数据的有效降噪。本文深入研究了时间、小波和傅立叶风格注意对模型性能的影响，增强了模型的可解释性。在不同噪声条件下对临床心电数据的大量实验表明，TADNet的性能优于传统算法，证明了其有效性和稳健性。研究结果表明，TADNet为心电信号去噪提供了一种高效、准确的解决方案。

1. 研究背景

心磁图（Magnetocardiography，MCG）通过测量心脏电活动产生的微弱磁场来获取心脏信息，具有非接触、无创等特点。随着 SERF-OPM 等高灵敏度磁传感器的发展，MCG 在临床检测中具有较大的应用潜力。

但 MCG 信号非常微弱，在医院环境中容易受到多种噪声干扰，例如：

复制代码

Baseline Wandering（BW）
Power Line Interference（PLI）
Electromyography（EMG）
Clinical Environmental Noise（CEN）
CT Machine Noise

其中部分噪声与 MCG 的有效频段存在重叠，并且具有随机、时变和非平稳特性。传统数字滤波虽然能够处理部分 PLI 和基线漂移，但当噪声和有效 MCG 信号频谱重叠时容易造成信号失真；EMD 等分解方法又存在计算复杂度较高等问题。

因此，论文关注的问题是：

如何在复杂临床噪声条件下去除噪声，同时尽可能保留 P 波、QRS 波群和 T 波等具有诊断价值的 MCG 波形特征？

针对这个问题，作者提出了 TADNet（Temporal Decomposition and Attention-Based Denoising Network）。

TADNet 的主要思路可以概括为：

复制代码

原始 MCG
   ↓
Trend / Seasonal Decomposition
   ↓
┌─────────────┬────────────────────────┐
│ Trend       │ Seasonal               │
│ MLP         │ CNN Patch + Transformer│
└─────────────┴────────────────────────┘
   ↓
重新相加
   ↓
Denoised MCG

作者还进一步比较了 Time-domain Attention、Fourier Attention 和 Wavelet Attention，实验表明 Fourier Attention 的效果最好。

2. TADNet 整体结构

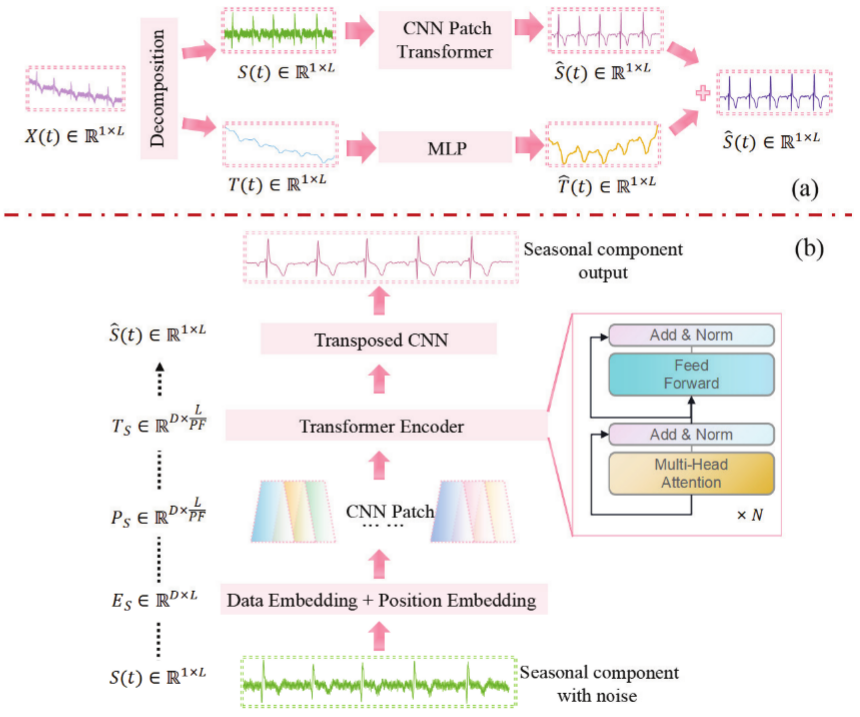

论文 Figure 1：TADNet 整体结构。(a) MCG 去噪框架；(b) CNN Patch Transformer 结构。

论文首先将原始 MCG 信号 X(t) 分解为 Trend Component T(t) 和 Seasonal Component S(t)：

这里两部分承担不同的信号特征：

复制代码

Trend Component
→ 长时间尺度、平滑变化
→ 例如 Baseline Drift

Seasonal Component
→ 周期性和局部变化
→ 包含 P、QRS、T 等主要心脏活动特征

作者认为 Attention 更适合处理 Seasonal Component，而直接处理 Trend Component 的泛化能力有限，因此将两部分分别建模。

3. Trend Component：使用 MLP 建模

Trend Component 主要包含长期、平滑的变化，因此作者没有使用 Transformer，而是直接使用 MLP：

其中、为权重矩阵，、为偏置，激活函数通常使用 ReLU。

这一部分的目的比较直接：

将低频、缓慢变化的趋势成分单独建模，避免后续 Attention 同时处理趋势和周期信息。

这也是论文 Temporal Decomposition 的核心作用。

4. Seasonal Component：CNN Patch + Transformer

Seasonal Component 是 TADNet 的主要建模部分。

首先对 S(t) 进行 Data Embedding 和 Positional Embedding：

得到：

其中 L 为序列长度，D 为 embedding dimension。

4.1 为什么要使用 CNN Patch？

普通 Transformer 直接处理长时间序列时计算量较大。

论文受到 PatchTST 的启发，将长时间序列划分成 Patch。但这里不是简单地直接切分，而是使用 Multi-layer CNN 生成 Patch：

其维度变为：

其中为 Patch Factor。

这里 CNN 同时完成两件事：

复制代码

1. 缩短 Transformer 输入序列长度
2. 在划分 Patch 的过程中提取局部细粒度时序特征

因此后面的 Transformer 不需要直接处理全部原始采样点，而是在 CNN 提取出的 Local Features 上进一步建模 Long-range Dependency。

这也是 TADNet 将 CNN 和 Transformer 结合起来的主要原因：

复制代码

CNN
→ Local Feature

Transformer
→ Global / Long-range Dependency

5. 三种 Attention Mechanism

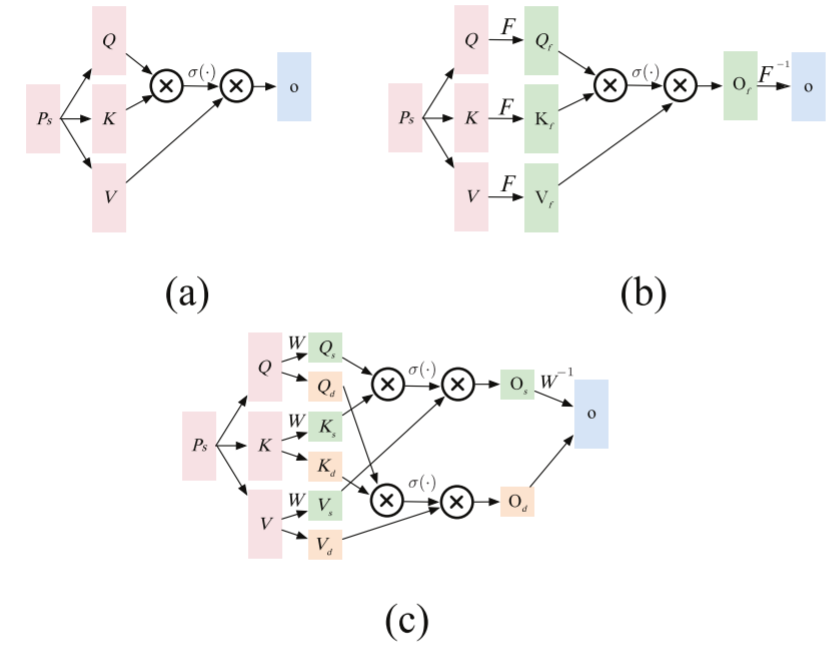

论文 Figure 2：Time-domain Attention、Fourier Attention 和 Wavelet Attention 的结构对比。

CNN 得到 Patch 后，首先映射得到 Query、Key 和 Value：

作者分别研究三种 Attention。

5.1 Time-domain Attention

标准 Self-Attention 直接在时域计算：

它可以直接寻找不同时间位置之间的相关性，但对于强周期信号或复杂频率结构，不一定能够充分利用信号的频谱信息。

5.2 Fourier Attention

Fourier Attention 先把 Q、K、V 变换到频域，然后在频域计算 Attention：

其特点是直接利用 MCG 的周期性和频谱结构。

MCG 中 P 波、QRS 波群和 T 波具有明显的周期性，并主要位于较低频段。Fourier Transform 可以把信号分解到全局频率空间，因此 Transformer 可以更直接地关注对心脏活动重要的频率成分。

5.3 Wavelet Attention

Wavelet Attention 使用 Wavelet Transform：

与 Fourier 不同，Wavelet 可以同时保留时间和频率信息，因此更加适合具有非平稳、局部频率变化的数据。

三种机制可以简单理解为：

复制代码

Time Attention
→ 直接关注时间位置之间的依赖

Fourier Attention
→ 关注全局频率和周期结构

Wavelet Attention
→ 关注多尺度 Time-Frequency 特征

6. Seasonal Component Reconstruction

Transformer 输出经过 FeedForward 和 Normalization：

之后使用 Transposed CNN 恢复到原始序列长度：

最后将 Trend 和 Seasonal 两部分重新相加：

训练使用 MSE Loss：

7. 数据集与噪声设置

论文使用真实临床 MCG 数据。

采集系统由 36 个 OPM 组成，采样率为 1000 Hz，共采集 1000 名参与者，每人最多采集 3 min，得到约 36000 条信号。

经过人工筛选后，选择 619 条低噪声、高质量信号作为 reference data，并进一步使用基础 Bandpass 和 Notch Filtering 去除残余噪声。

随后每段信号切成 2048 points，最终得到：

复制代码

总数据：23143 segments

Train：18516
Validation：2312
Test：2315

数据按照 80% / 10% / 10% 划分。

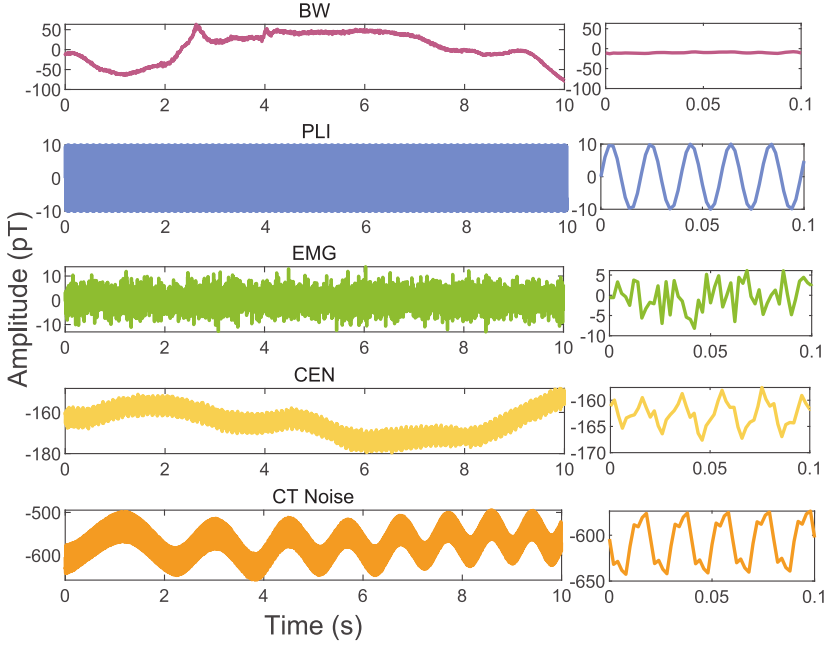

论文 Figure 3：实验使用的五类噪声，包括 BW、PLI、EMG、CEN 和 CT Noise。

实验加入五种典型噪声：

复制代码

BW
PLI
EMG
CEN
CT Noise

其中 CT Noise 是论文重点关注的复杂场景，因为它同时具有时间随机性和频率变化，并且与 MCG 有效频段存在重叠。

8. 三种 Attention 的实验结果

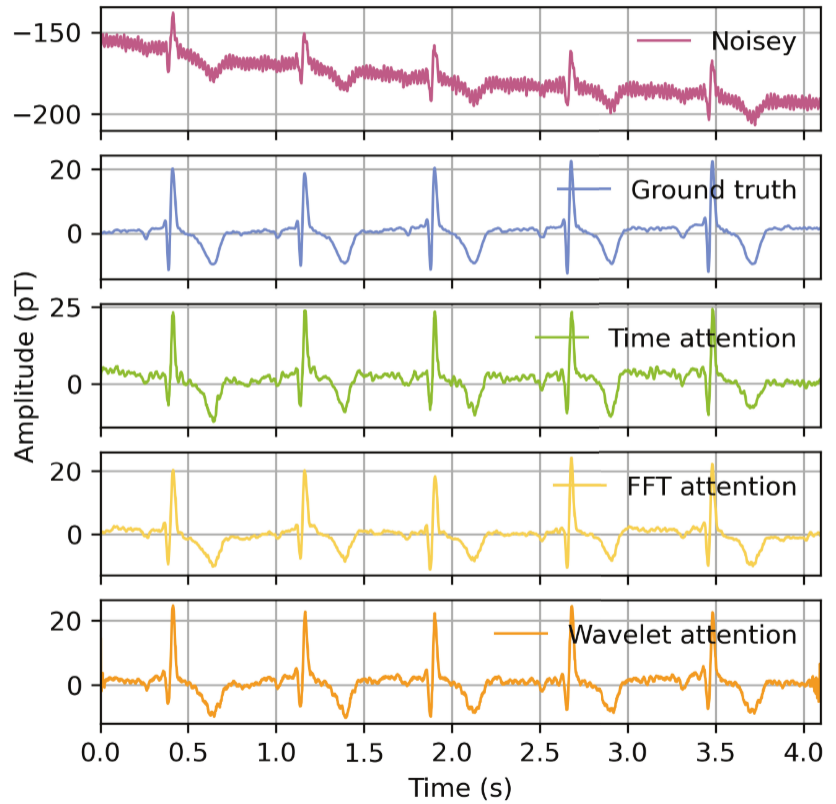

论文 Figure 4：Time、Fourier 和 Wavelet Attention 的 MCG 去噪结果对比。

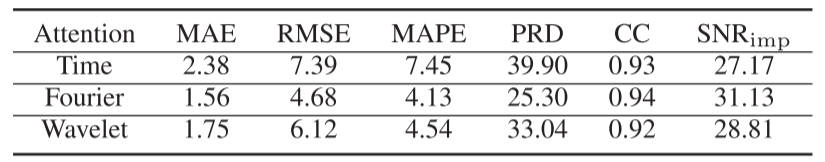

论文 Table I：不同 Attention Mechanism 的去噪指标。

结果如下：

复制代码

Time Attention
MAE：2.38
RMSE：7.39
PRD：39.90%
CC：0.93
SNRimp：27.17 dB

Fourier Attention
MAE：1.56
RMSE：4.68
PRD：25.30%
CC：0.94
SNRimp：31.13 dB

Wavelet Attention
MAE：1.75
RMSE：6.12
PRD：33.04%
CC：0.92
SNRimp：28.81 dB

整体来看：

复制代码

Fourier Attention > Wavelet Attention > Time Attention

Fourier Attention 的 MAE、RMSE 和 PRD 最低，同时 CC 和 SNRimp 最好。

作者认为主要原因在于 MCG 本身具有较明显的周期性。Fourier Attention 能够直接在频率空间建模这些周期结构，同时利用频谱差异区分生理信号与噪声。

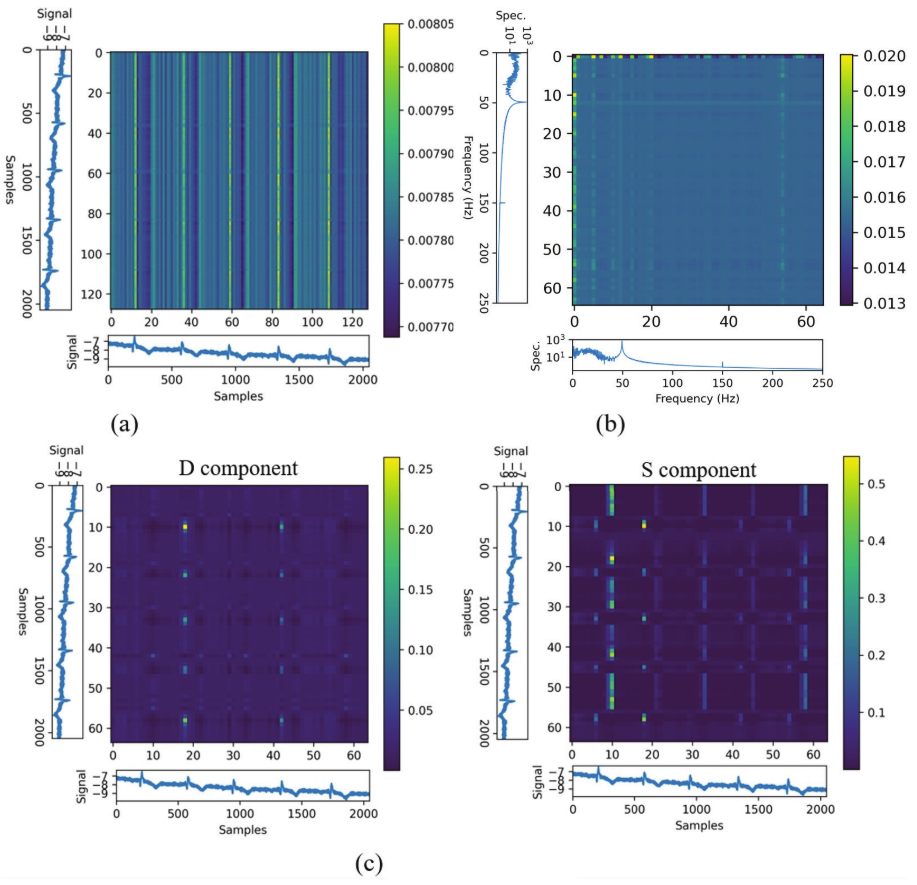

论文 Figure 5：三种 Attention 的 Attention Map 可视化。(a) Time-domain；(b) Fourier-domain；(c) Wavelet Time-Frequency。

从 Attention Map 可以看到，Time Attention 更容易关注局部瞬时特征，而 Fourier Attention 对周期性频率结构更加敏感。

9. P、QRS、T 波形保留能力

只看整体 RMSE 并不足以评价医学信号去噪，因为去噪后如果破坏了 P 波、QRS 波群和 T 波，同样会影响诊断。

因此论文进一步评价了三个关键波形。

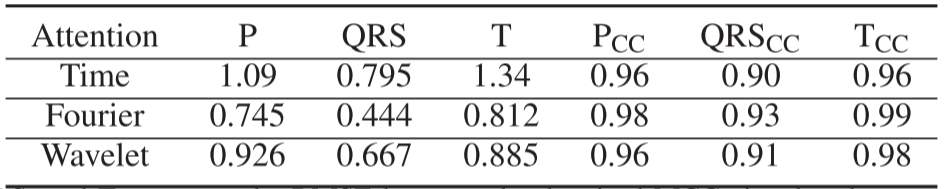

论文 Table II：不同 Attention Mechanism 对 P、QRS 和 T 波的保持效果。

Fourier Attention 对应的 RMSE 为：

复制代码

P Wave：0.745
QRS：0.444
T Wave：0.812

CC 为：

复制代码

P Wave：0.98
QRS：0.93
T Wave：0.99

在三种 Attention 中均为最佳结果，说明 Fourier Attention 不只是整体去噪误差更小，同时也能够较好地保留具有临床意义的波形特征。

10. 与其他去噪方法对比

论文将 TADNet 与多种传统方法和深度学习方法进行比较：

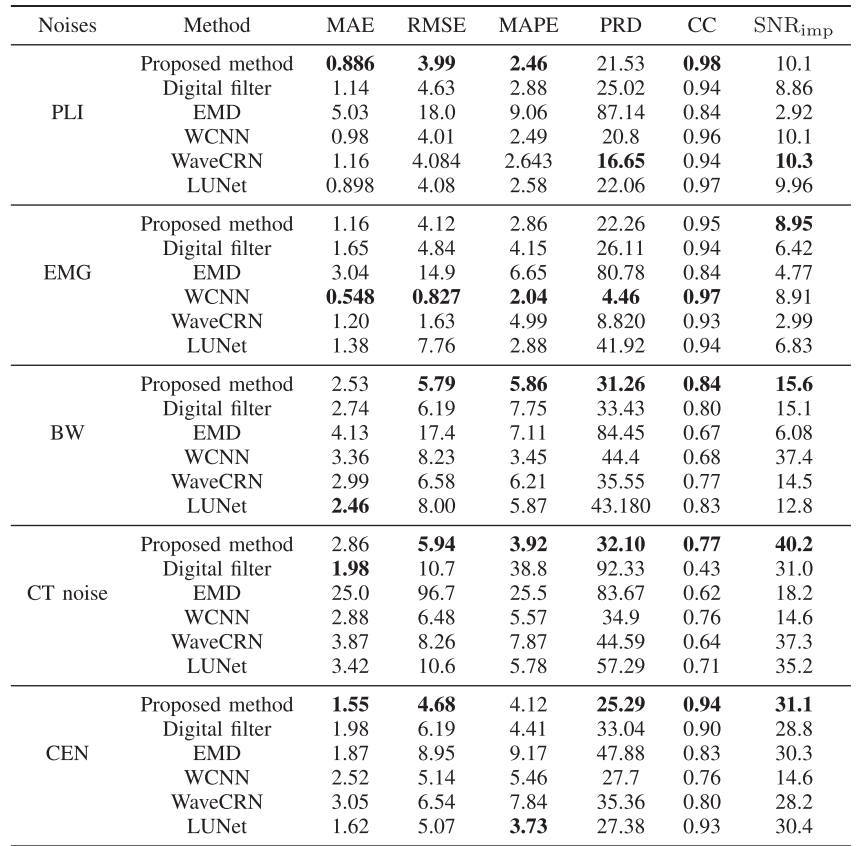

论文 Table III：不同去噪方法在 PLI、EMG、BW、CT Noise 和 CEN 五种噪声条件下的对比。

在相对简单的 PLI 和 EMG 下，大部分方法都能够取得较高 CC。

真正能拉开差距的是 BW、CT Noise 和 CEN 等复杂噪声。

尤其在 CT Noise 下，TADNet 达到：

复制代码

SNRimp：40.2 dB
PRD：32.10%
CC：0.77

说明模型在噪声与 MCG 有效频率发生重叠时仍然具有较强的信号恢复能力。

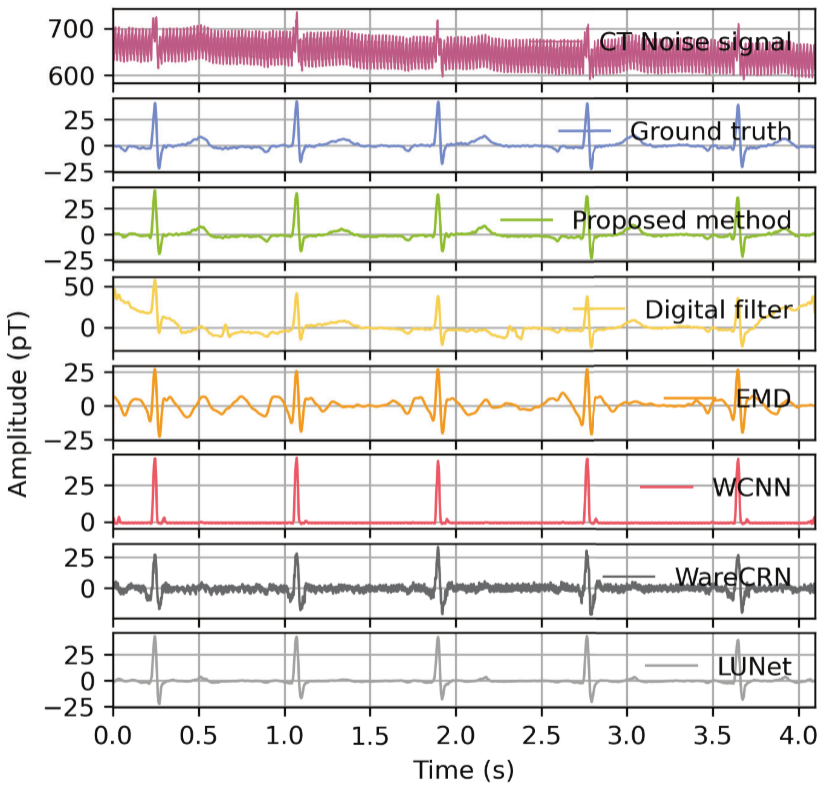

论文 Figure 6：CT Noise 条件下不同方法的去噪波形对比。

从图中可以看到，传统方法和部分深度学习模型仍存在明显残余噪声或波形失真，而 TADNet 的输出与 Ground Truth 更接近。

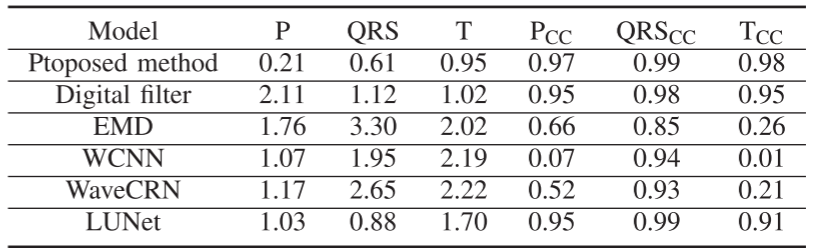

论文 Table IV：不同方法对 P、QRS、T 关键波形的恢复能力。

TADNet 在 CT Noise 下 P、QRS、T 的 RMSE 分别为：

复制代码

P：0.21
QRS：0.61
T：0.95

对应 CC：

复制代码

P：0.97
QRS：0.99
T：0.98

11. 模型复杂度

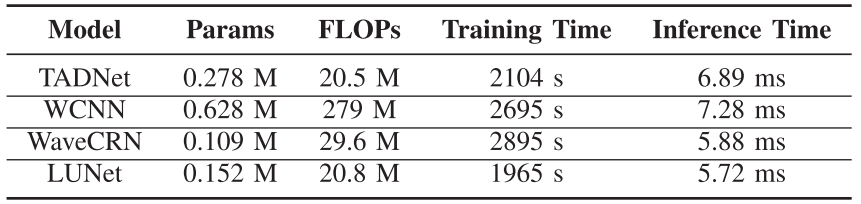

论文 Table V：不同模型的 Parameters、FLOPs、Training Time 和 Inference Time。

TADNet：

复制代码

Params：0.278M
FLOPs：20.5M
Training Time：2104 s
Inference Time：6.89 ms

对比：

复制代码

WCNN：0.628M / 279M FLOPs / 7.28 ms
WaveCRN：0.109M / 29.6M FLOPs / 5.88 ms
LUNet：0.152M / 20.8M FLOPs / 5.72 ms

虽然 Transformer 会带来额外计算，但 CNN Patch 先缩短了序列长度，因此整体计算量仍然保持在较低水平。

论文进一步估算：1 min、1000 Hz 的 MCG 数据约有 60000 points，按照 2048 points 分段后，TADNet 总处理时间约为 0.1 s，具备实时处理潜力。

12. 不同 SNR 下的鲁棒性

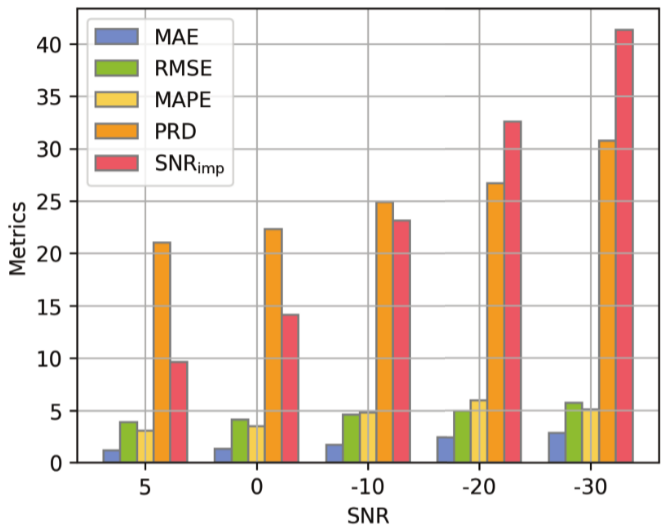

论文 Figure 7：不同输入 SNR 下 TADNet 的去噪性能。

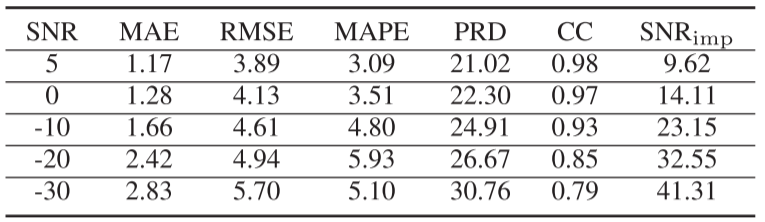

论文 Table VI：不同 SNR 下的评价指标。

作者在 CEN 上进一步测试了从 5 dB 到 -30 dB 的噪声环境。

即使在 -30 dB 的极强噪声环境下，模型仍然保持一定的信号恢复能力，说明 TADNet 对不同噪声强度具有较好的鲁棒性。

13. 消融实验

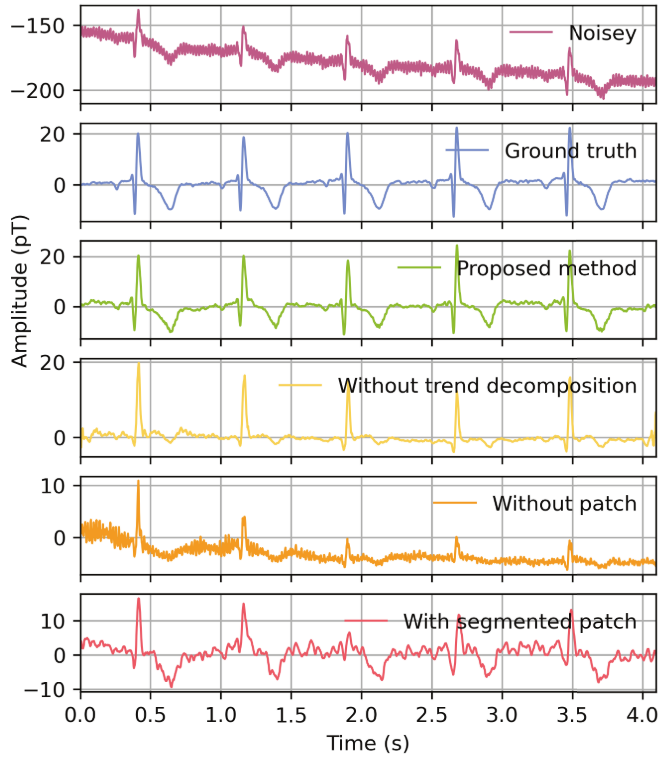

论文 Figure 8：完整 TADNet 与三个消融版本在 CEN 下的输出对比。

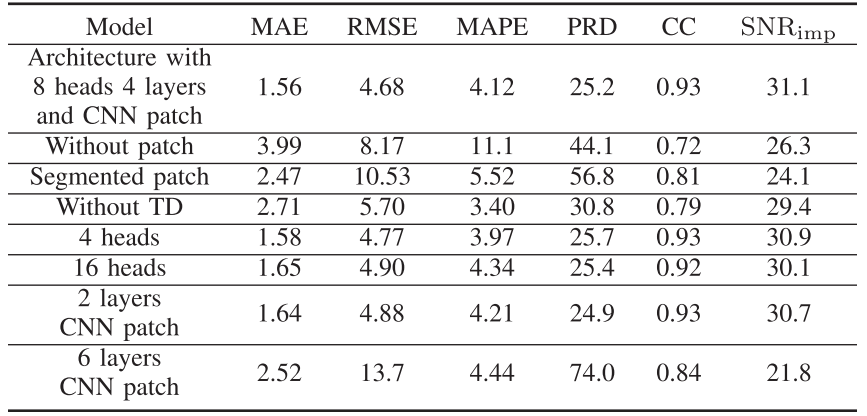

论文 Table VII：Temporal Decomposition、Patch、CNN Layers 和 Attention Heads 的消融实验。

完整模型配置为：

复制代码

8 Attention Heads
4 CNN Layers
CNN Patch

结果：

复制代码

MAE：1.56
RMSE：4.68
PRD：25.2%
CC：0.93
SNRimp：31.1 dB

13.1 去掉 Trend Decomposition

去掉 TD 后：

复制代码

PRD：30.78%
SNRimp：29.42 dB

并且 Figure 8 中 T Wave 出现更明显的失真。

说明先把 Trend 和 Seasonal Component 分开建模是有效的。

13.2 去掉 Patch

不进行 Patch Division 时：

复制代码

MAE：3.992
SNRimp：26.30 dB

说明直接让 Transformer 处理长序列，不利于模型提取稳定的局部特征。

13.3 不使用 CNN 生成 Patch

直接进行普通 segmentation：

复制代码

PRD：56.8%
SNRimp：24.1 dB

明显比 CNN Patch 差。

这说明 CNN Patch 并不仅仅是在"切序列"，其卷积过程本身承担了重要的 Local Feature Extraction。

13.4 Attention Heads

复制代码

4 Heads：PRD 25.7%，SNRimp 30.9 dB
8 Heads：PRD 25.2%，SNRimp 31.1 dB
16 Heads：PRD 25.4%，SNRimp 30.1 dB

Attention Head 数量影响相对较小，8 Heads 最优。

13.5 CNN Layers

论文最终采用 4 Layers。

当 CNN 增加到 6 Layers 时：

复制代码

PRD：74.0%
SNRimp：21.8 dB

性能出现明显下降，因此 CNN 并不是越深越好。

14. 总结

这篇论文的核心不是简单地"给 MCG 加一个 Transformer"，而是针对 MCG 的时序特征做了三层处理：

复制代码

第一层：
Temporal Decomposition
→ 分离 Trend 和 Seasonal

第二层：
CNN Patch
→ 提取 Local Fine-grained Feature
→ 缩短 Transformer Sequence

第三层：
Fourier Attention
→ 建模 Global Periodicity
→ 利用 MCG 的频谱先验

从实验结果看，几个设计都是有效的。

其中比较值得关注的是 Fourier Attention。MCG 的 P、QRS、T 等心脏活动具有明显周期结构，因此直接在 Frequency Domain 计算 Attention，比完全在 Time Domain 中寻找相关性更加适合这一任务。

同时，CNN Patch 解决了两个问题：一方面降低 Transformer 的序列长度和计算量；另一方面通过卷积提前提取局部时序特征。

最终，TADNet 在 PLI、EMG、BW、CT Noise 和 CEN 五类噪声下均表现出较强的去噪能力，并且在复杂 CT Noise 条件下达到 SNRimp 40.2 dB。模型每个 2048-point segment 的推理时间为 6.89 ms，也具备进一步用于临床实时 MCG 去噪的潜力。

论文最后也指出了当前方法的局限：目前没有利用多通道 MCG 之间的空间信息，也没有引入 R-wave Position 等多模态先验。后续如果进一步建模不同 OPM Channel 之间的相关性，可能还有继续提升的空间。
