零基础STM32入门教程--04-工程文件分析

第6课工程文件分析

打开工程文件目录显示如下:

根目录文件

Project.uvprojx：Keil MDK工程主文件，保存编译配置、文件分组、芯片选型
Project.uvoptx：工程本地配置（调试器、窗口布局），换电脑可删除自动生成
Project.uvguix.han：用户界面布局，记录窗口位置，可删
keilkilll.bat：一键清理脚本，删除Output、Listings编译生成的中间文件

文件夹

Core（内核&芯片启动相关，来自CMSIS）

Core\Startup
- startup_stm32f10x_md.s：启动汇编文件，C8T6中容量芯片，复位入口、中断向量表
- core_cm3.c/h：Cortex‑M3内核寄存器操作（NVIC等）
Core\System
- stm32f10x.h：芯片寄存器总头文件
- system_stm32f10x.c/h：系统时钟初始化，配置72MHz主频

Library（原版STM32F10x_StdPeriph_Driver V3.5.0）

inc：全部外设头文件 stm32f10x_gpio.h、stm32f10x_usart.h......
src：外设驱动源码 .c，GPIO、USART、TIM、I2C等硬件底层函数

User（用户应用层，自己写业务代码）

main.c：主函数，业务逻辑写这里
stm32f10x_conf.h：标准库配置头，裁剪需要哪些外设驱动，注释=不编译该驱动
stm32f10x_it.c/h：中断服务函数文件，串口中断、定时器中断写在这里

Hardware（板级驱动，用户新增外设，示例Gpio目录）

放自己写的外设驱动，比如usart、rs485、属于应用层硬件封装。

Listings

编译输出：汇编lst、map文件，看内存占用、函数分布。

Output

编译输出：.hex、.axf，烧录用hex；axf用于在线调试。

DebugConfig

调试器配置文件，MDK调试相关。

Doc

文档文件夹，放手册、笔记，不参与编译。

初步有个大概认识就可以，后面会慢慢熟悉。这个工程文件是从哪里来的呢？当然是用ST官方资料（这个标准库:STM32F10x_StdPeriph_Lib_V3.5.0）里面组织的！重新建立一些目录分层，更符合实际工程使用。

程序的启动流程

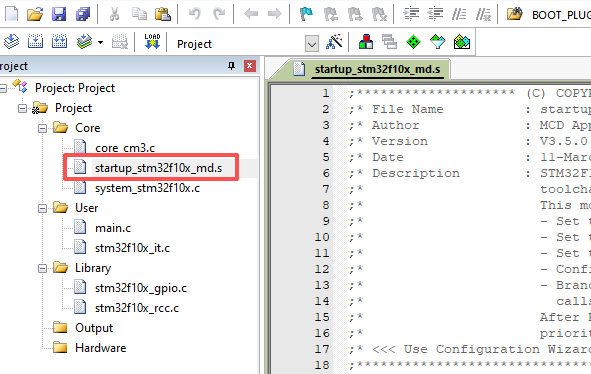

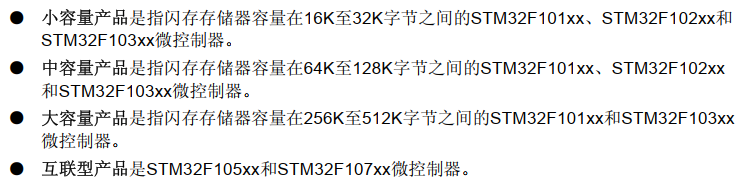

打开startup_stm32f10x_md.s。扩展名是s不是c,这是一个汇编文件。文件名最后的md代表的是中容量，关于容量大小的问题在STM32F10xxx参考手册里面有介绍。

这个文件的最开始是设置堆栈，和中断向量表相关。初期不必关心。

这是复位后要执行的代码(前面会先执行堆栈初始化),先执行SystemInit后再执行__main。__main 是 Keil 库里面的入口函数，不是用户 main.c 的 main。

所以调用链完整链路：

复位 → 设置 SP 栈指针 → Reset_Handler → SystemInit() → __main → 你的 main.c 里面 main ()

在system_stm32f10x.c的212行里面是void SystemInit (void)函数，主要功能是设置时钟。

以上内容有个初步认识就可以，下面重点讲main.c里面的内容。

c 复制代码

#include "stm32f10x.h"


int main(void)
{
	GPIO_InitTypeDef gpio_init_struct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

	gpio_init_struct.GPIO_Pin = GPIO_Pin_13;
	gpio_init_struct.GPIO_Mode = GPIO_Mode_Out_PP;
	gpio_init_struct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOC,&gpio_init_struct);
	//GPIO_SetBits(GPIOC,GPIO_Pin_13);//输出高电平 灯灭
	GPIO_ResetBits(GPIOC,GPIO_Pin_13);//输出低电平 灯亮

	while(1)
	{


	}

}

第一行 #include "stm32f10x.h"。包含stm32f10x.h文件，STM32F103 最核心的头文件，芯片所有寄存器、位定义、芯片型号宏全部在这里，是整个工程的基础。要开发stm32f10x单片机，这个文件一定要包含。

int main(void)，main函数的定义。返回类型为int型，参数类型为空。

GPIO_InitTypeDef gpio_init_struct; 定义结构体变量,类型为 GPIO_InitTypeDef （GPIO 初始化结构体定义）。鼠标点击GPIO_InitTypeDef ，底色会有阴影，这里按下键盘下的F12就能找到定义。在stm32f10x_gpio.h文件100行左右。按"ctrl"+"-"号可以再回到main.c里面。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

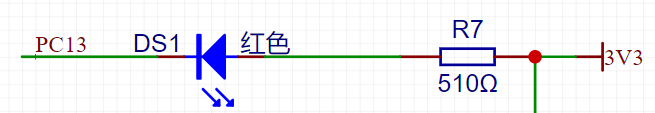

RCC_APB2PeriphClockCmd表示外设时钟控制，GPIOC(后面再详细讲)是挂在APB2上面的，后面的ENABLE表示使能，也可以理解为启动。意思就是启动APB2总线上的GPIOC的时钟，因为板上有个LED灯是接在PC13.

要使用哪个端口(PA,PB,PC...),就要使用这个GPIO的时钟。可以理解没有时钟就没有能量来源。

gpio_init_struct.GPIO_Pin = GPIO_Pin_13;//因为是接到PC13,所以这里是GPIO_Pin_13

gpio_init_struct.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出模式

gpio_init_struct.GPIO_Speed = GPIO_Speed_2MHz;//速度

GPIO_Init(GPIOC,&gpio_init_struct); //初台化gpio_init_struct 结构体

//GPIO_SetBits(GPIOC,GPIO_Pin_13); // 设置PC13 输出高电平（3.3V）灯灭

GPIO_ResetBits(GPIOC,GPIO_Pin_13); //设置PC13 输出高电平（0V）输出低电平灯亮

下面的while(1){};是无限循环。

下节课详细介绍GPIO.
