HarmonyOS 股票 K 线图完整源码与金融图表模板

实例：股票 K 线图（K-Line Chart）｜技术：全量代码解读、操作剧本、金融图表模式抽象

一、本篇定位

前两篇分别讲了绘制层与交互层，本篇完成三件事：

全量源码逐段解读------KLineChartPage 从头到尾过一遍；
运行效果演示------从触摸查看 OHLC 到换数据的完整操作；
模式抽象------"金融图表"通用模板，附两个改写场景。

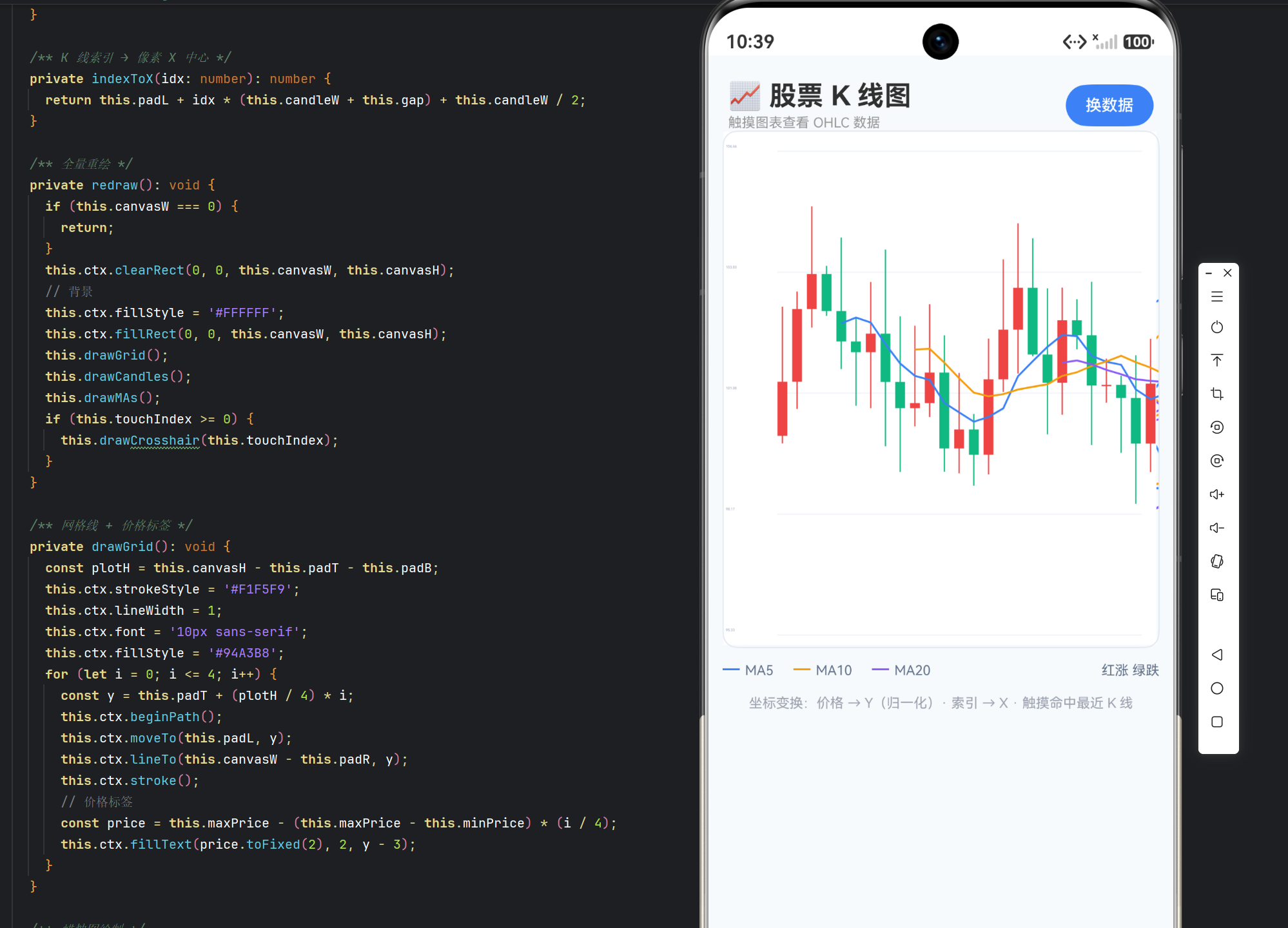

二、完整源码：KLineChartPage.ets

typescript 复制代码

/**
 * 股票 K 线图 ------ 自定义 Canvas（CanvasRenderingContext2D）应用 8
 * 对应博客：Canvas_2d/8_股票K线图/8-1 ~ 8-3
 *
 * 功能：
 *  1. 蜡烛图：K 线（开/高/低/收）绘制，涨红跌绿
 *  2. 均线：MA5 / MA10 / MA20 三条折线
 *  3. 十字光标：触摸显示对应 K 线的 OHLC 数据
 *  4. 数据生成：模拟随机游走生成 K 线数据
 */
import { hilog } from '@kit.PerformanceAnalysisKit';

const TAG = 'KLineChart';

/** K 线数据 */
interface KLine {
  open: number;
  high: number;
  low: number;
  close: number;
}

@Entry
@Component
struct KLineChartPage {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private canvasW: number = 0;
  private canvasH: number = 0;

  private data: KLine[] = [];
  private maxPrice: number = 0;
  private minPrice: number = 0;
  private candleW: number = 8;
  private gap: number = 4;
  private padL: number = 44;
  private padR: number = 12;
  private padT: number = 16;
  private padB: number = 8;

  @State touchIndex: number = -1;
  @State infoText: string = '触摸图表查看 OHLC 数据';

  aboutToAppear(): void {
    this.generateData();
  }
  // generateData / priceToY / indexToX / redraw / drawGrid
  // drawCandles / drawMAs / drawMA / drawCrosshair / onTouchChart / build
  // （见上两篇逐段解读）
}

逐段解读总表

代码段	职责	关键决策
KLine 接口	OHLC 四价	蜡烛数据模型
布局常量	candleW/gap/pad*	图表几何参数
generateData	随机游走 60 根	模拟行情
priceToY	价格→像素 Y	归一化+翻转+平移
indexToX	索引→像素 X	线性排布
redraw	分层重绘	层级顺序
drawGrid	网格 + 价格标签	刻度可读
drawCandles	蜡烛绘制	影线+实体
drawMA	均线滑动平均	三线复用
drawCrosshair	光标 + 浮层	交互反馈
onTouchChart	命中检测	坐标反算

三、接入工程三步

Step 1：放文件

KLineChartPage.ets → entry/src/main/ets/pages/canvas_2d/

Step 2：注册路由（main_pages.json）

json 复制代码

"pages/canvas_2d/KLineChartPage",

Step 3：首页入口（Index.ets）

typescript 复制代码

Button('📈 36 股票 K 线图')
  .fontSize(14)
  .width('80%')
  .onClick(() => {
    this.getUIContext().getRouter().pushUrl({ url: 'pages/canvas_2d/KLineChartPage' });
  })

四、运行效果演示（操作剧本）

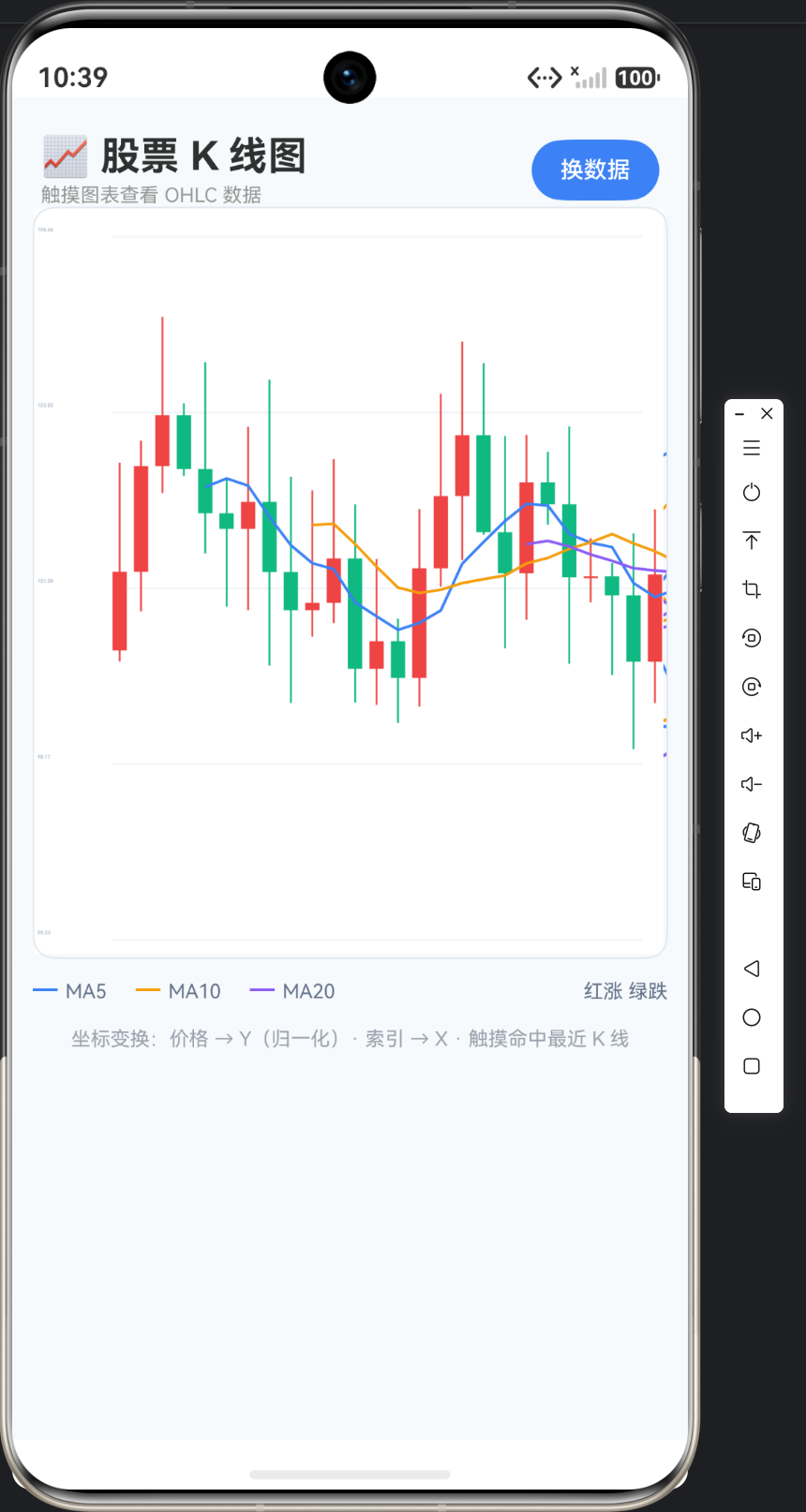

场景一：首次打开

步骤	界面表现	数据来源
1	标题栏："📈 股票 K 线图"，提示"触摸图表查看 OHLC 数据"	---
2	画布：白底，浅灰网格 5 等分，左侧价格标签（约 88~112 元），60 根红绿蜡烛	generateData + drawCandles
3	蜡烛上方三条均线：蓝 MA5 / 橙 MA10 / 紫 MA20 平滑蜿蜒	drawMA
4	图例："━MA5 ━MA10 ━MA20 红涨绿跌"	---

场景二：触摸查看 OHLC

触摸画布中部 → 十字光标虚线出现在最近的 K 线位置；
左上角深色浮层显示：开/收/高/低/涨跌 + 右侧红绿涨跌色条；
标题栏同步显示"第 32 根 · 开 98.5 收 101.2 高 102.0 低 97.8"；
触摸另一处 → 光标移动、数据更新。

场景三：涨跌观察

触摸红色蜡烛（涨）→ 浮层涨跌色条红、涨跌 +2.7；触摸绿色蜡烛（跌）→ 色条绿、涨跌 -1.3。颜色与数值双重确认涨跌。

场景四：换数据

点"换数据"→ 生成新随机行情，光标消失、提示重置。连点几次看不同"行情"（有的上涨趋势、有的震荡）。

五、模式抽象：金融图表通用模板

5.1 模板骨架

复制代码

┌─────────────────────────────────────────────┐
│  数据层                                     │
│  KLine 数组（OHLC） / 价格范围 min~max       │
└──────────────────┬──────────────────────────┘
                   │
┌──────────────────▼──────────────────────────┐
│  坐标变换层                                 │
│  valueToY：归一化 → 翻转 → 平移             │
│  indexToX：索引 × 占宽 + 偏移               │
│  （逆运算做命中检测）                        │
└──────────────────┬──────────────────────────┘
                   │
┌──────────────────▼──────────────────────────┐
│  绘制层                                     │
│  网格 → 蜡烛/柱 → 指标线 → 光标             │
│  （分层顺序 = 视觉层级）                     │
└──────────────────┬──────────────────────────┘
                   │
┌──────────────────▼──────────────────────────┐
│  交互层                                     │
│  触摸 → 坐标反算 → 命中 → 光标 + 浮层        │
└─────────────────────────────────────────────┘

5.2 六个约定

数据与绘制解耦：KLine 数组只管数据，绘制只读它；
坐标变换成对：valueToY 与 yToValue、indexToX 与 xToIndex 互为逆运算；
归一化是核心：任何数据域 → $0,1$ → 像素域；
绘制分层：网格垫底、数据中、交互浮层最上；
状态复位：setLineDash 用完复位、换数据清交互状态；
参数配置化：candleW/gap/pad 是常量，调参改观感。

5.3 两个改写场景

场景 A：分时图

K 线实例	分时改写
KLine 数组	时间点数组（time, price）
蜡烛绘制	折线绘制（当日价格 + 均价线）
均线	均价线（成交量加权）
Y 轴	昨收价为中心 ± 百分比

场景 B：MACD 指标图

K 线实例	MACD 改写
主图蜡烛	保留（K 线 + 均线）
副图	DIF/DEA 折线 + MACD 柱（红正绿负）
布局	双绘图区（价格区 + 指标区）

场景 C：柱状成交量图------K 线下方成交量柱（红涨绿跌同色），模板复用。

三个场景的共同点："数据 → 坐标变换 → 分层绘制 → 交互命中"四层结构。掌握 36，任何金融图表（K 线、分时、指标）都能搭建。

六、三篇内容总对照

篇章	核心知识点	一句话总结
36-1 坐标变换与蜡烛图绘制	归一化映射、蜡烛、均线	数据域↔像素域映射
36-2 十字光标与触摸交互	命中检测、虚线、浮层	坐标往返变换
36-3 完整代码与运行效果	全量源码、操作剧本、金融模板	四层结构，改数据即新图

七、FAQ（三篇汇总补遗）

Q1：36 和 23 数据图表有什么区别？

A：23 是基础图表（柱/折线/饼，静态 + 简单动画）；36 是金融图表（蜡烛 + 均线 + 十字光标交互）。36 把坐标变换和触摸命中提升为第一公民------这是专业图表的门槛。

Q2：价格范围为什么用 high 最大 / low 最小？

A：Y 轴要覆盖全部价格波动（影线顶端到低端）。若用开收范围，影线会超出绘图区。范围 = 数据的极值域。

Q3：均线计算 O(n²) 会卡吗？

A：60 根 × MA20 = 1200 次加法，毫秒级。数据上万时可滑动增量（sum += new - old）降为 O(n)。教学直算，大数据优化。

Q4：命中检测为什么用 round 而不用 floor？

A：round 就近取整------触摸在两个 K 线中间时选"较近"的一根，更符合直觉。floor 会永远选左侧，边缘处有偏差。

Q5：真机触摸的 t.x 是相对什么？

A：TouchEvent.touches $0$ .x/y 是相对组件的坐标（组件内左上角为原点），所以直接用于 indexToX 逆运算（减去 padL）。组件相对坐标正好匹配画布坐标系。

Q6：能加多周期切换（日K/周K）吗？

A：能------数据源按周期聚合（日线数据 → 周线聚合），绘制层不变。周期是数据预处理，不是绘制问题。

八、结语

三篇文章完整走完了 K 线图的"绘制 → 交互 → 复用"闭环：

1 教你坐标变换：归一化映射、蜡烛绘制、均线计算；
2 教你触摸交互：命中检测、十字光标、数据浮层；
3 教你模式复用：四层结构模板，改数据即覆盖分时、MACD、成交量。

K 线图是 Canvas 系列"数据可视化"的最高峰------它把数据图表的基础能力升级为专业金融图表，坐标变换 + 交互命中的组合是数据可视化的通用钥匙。
