摘要 ：硬件开发中，5V高速/低速接口ESD防护二极管替换是高频问题，很多工程师仅关注电压参数，忽略封装结构、结电容、钳位电压等核心差异，极易导致焊接不良、信号失真、芯片烧坏等隐性问题。本文以两款常用5V双向ESD器件PESD5V0H1BSF（安世） 和 LESD11LL5.0CT5G（乐山LRC） 为例，全方位对比电气参数、PCB封装兼容性，深度拆解二极管结电容对电路的影响，给出可落地的替换方案与避坑指南，适配USB、UART、I2C、HDMI等各类接口场景。
关键词：ESD二极管；TVS防护；器件替换；结电容；信号完整性；PCB封装兼容；硬件设计避坑
一、前言
在消费电子、工业控制、通信设备硬件设计中，ESD防护二极管是接口电路的标配器件，主要用于抑制静电、浪涌冲击，保护主控芯片、接口芯片不被高压击穿。
实际项目量产、备货替代过程中，经常会遇到不同厂商、同电压规格的ESD器件替换需求。大部分工程师的固有认知是：只要工作电压一致、双向防护，即可直接pin-to-pin替换。
但在实际调试中，常会出现替换后高速接口丢包、信号眼图恶化、虚焊漏焊、静电防护失效等问题。本文通过两款主流5V超低容ESD器件的实测级对比，彻底讲透ESD二极管替换的核心逻辑，同时拆解新手最容易忽略的结电容核心影响机制。
二、两款ESD器件基础信息与核心参数对比
本次对比的两款器件均为5V双向ESD防护二极管，适用于5V供电、5V信号接口防护，是硬件设计中使用率极高的防护器件，但核心参数与物理结构差异极大，直接决定了替换可行性。
2.1 器件基础属性
-
PESD5V0H1BSF：Nexperia（安世）原装超低容ESD，主流高端高速接口专用料
-
LESD11LL5.0CT5G：乐山LRC国产替代料，主打性价比，多用于普通低速接口防护
2.2 全方位参数对照表（核心重点）
| 对比参数 | PESD5V0H1BSF（安世） | LESD11LL5.0CT5G（乐山LRC） | 参数差异影响 |
|---|---|---|---|
| 器件类型 | 双向ESD/TVS | 双向ESD/TVS | 类型一致，无正负极区分 |
| 额定工作电压VRWM | 5V | 5V | 适配5V接口，基础防护场景通用 |
| 封装规格 | DSN0603-2（SOD962-2）侧边两端焊盘 | DFN0603-DL底部电极焊盘 | 物理不兼容，无法直接贴装 |
| 器件尺寸 | 0.6×0.3mm | 0.61×0.31mm | 外形尺寸几乎一致，无法肉眼区分 |
| 击穿电压Vbr | 10V | 6V | 国产料更早导通，存在低速误触发风险 |
| 结电容Cd | 0.15pF（超低容） | 0.24~0.3pF（低容） | 电容翻倍，高速信号带宽大幅衰减 |
| 峰值脉冲电流Ipp | 7A | 4A | 原装料浪涌泄放能力更强 |
| 最大钳位电压Vc | 8.4V | 20V | 国产料钳位能力弱，芯片防护余量小 |
| ESD防护等级 | ±15kV（接触放电） | ±20kV（接触放电） | 国产料静电防护等级更高 |
三、器件替换可行性分析（物理+电气双维度）
很多替换失败的案例，都是只看电气参数、忽略物理封装，本文从PCB贴装物理层 和电路电气性能层两个维度，明确替换边界。
3.1 物理封装：完全无法直接互换（硬性禁忌）
两款器件虽然长宽尺寸几乎一致，均属于0603超微型封装，但焊盘结构完全不同，这是最容易被忽略、也是最致命的差异：
-
PESD5V0H1BSF：采用SOD962-2侧边焊盘设计，电极在器件长边侧面，PCB焊盘需外扩适配侧边引脚；
-
LESD11LL5.0CT5G：采用DFN无引脚底部焊盘设计，电极全部在器件底面，依赖底部铺铜导通。
实操结论 ：原有适配PESD5V0H1BSF的PCB焊盘，直接贴装乐山国产料会出现虚焊、假焊、导通不良、批量良品率低 等问题，不改版PCB绝对不能互换。如需替换，必须重新绘制器件封装、改版PCB焊盘。
3.2 电气性能：分场景兼容，高速场景严禁替换
✅ 可安全替换场景（低速低频场景）
针对低频、低速5V接口，参数差异无负面影响，可改版PCB后替换：
-
普通5V电源端口静电防护
-
UART、I2C、SPI等低速IO接口（速率＜10MHz）
-
按键、指示灯、普通外设信号口
❌ 严禁替换场景（高速高频差分场景）
高速信号对结电容、钳位电压极其敏感，替换后会引发严重信号问题，绝对不建议替换：
-
USB2.0/USB3.0/USB4高速差分接口
-
HDMI、DP高清视频接口
-
PCIe、高速以太网等高频差分信号
3个核心电气风险点总结
-
击穿电压降低（10V→6V）：国产器件导通阈值更低，若5V信号存在7-9V瞬时波动，会出现误钳位，导致信号异常；
-
结电容翻倍（0.15pF→0.3pF）：高频信号损耗大幅增加，带宽直接减半；
-
钳位电压大幅升高（8.4V→20V）：浪涌抑制能力变差，若后端芯片耐压余量小，极易被高压脉冲击穿。
四、深度科普：ESD二极管结电容到底影响什么？
结电容（Cj）是ESD/TVS二极管的核心寄生参数，也是区分高速、低速防护器件的核心指标，很多硬件工程师对其认知模糊，本节彻底讲透其影响原理与场景。
4.1 结电容核心原理
ESD二极管并联在信号/电源线路上，器件两极之间天然存在寄生电容，即结电容。电容具备通高频、阻低频的特性
简单理解：信号频率越高、结电容越大，高频信号被电容"泄放到地"的损耗就越大。
4.2 结电容对电路的四大核心影响
1、恶化高速信号完整性，拖慢信号边沿
高速数字信号的跳变沿（0→1/1→0）包含大量高频分量，结电容越大，对高频分量的滤除作用越强，直接导致：信号上升/下降沿变缓、时序偏移、建立/保持时间不满足。最终表现为设备联网卡顿、数据传输丢包、高速接口识别不稳定。
2、破坏差分阻抗匹配，引发信号反射
USB3.0、HDMI、PCIe等差分接口，要求差分阻抗严格控制在100Ω。并联的ESD结电容属于容性负载，电容过大会导致线路阻抗凹陷、阻抗不连续，进而产生信号反射、回波损耗超标，引发误码、传输失败。
3、降低电路有效带宽，限制传输速率
ESD结电容+PCB走线阻抗，天然构成RC低通滤波电路，结电容越大，电路截止频率越低，可支持的最高传输速率越差。以50Ω标准走线阻抗为例：
-
0.15pF结电容：电路带宽约21.2GHz
-
0.30pF结电容：电路带宽约10.6GHz（带宽直接减半）
4、对直流/低频电源无负面影响
电源为直流低频信号，高频损耗可忽略不计，因此电源防护场景无需纠结结电容大小，仅需关注耐压和泄放能力。
4.3 不同接口结电容选型标准（实战参考）
| 接口类型 | 传输速率 | 推荐结电容范围 | 选型要求 |
|---|---|---|---|
| UART/I2C/SPI低速IO | ＜10MHz | ＜2pF | 普通低容ESD即可 |
| USB2.0 | 480Mbps | ＜1pF | 低容专用ESD |
| USB3.0/HDMI/差分高速接口 | 5Gbps以上 | 0.1~0.3pF | 必须选用超低容ESD |
4.4 关键误区澄清
结电容大小与ESD防护能力无关！
结电容是器件关断状态下的寄生参数，而静电泄放依靠二极管导通能力。结电容大≠防护效果好，结电容小≠防护能力弱，二者无关联，选型切勿混淆。
五、最终实战替换总结（可直接落地）
1、不改版PCB场景
完全不能替换 ！封装焊盘结构不兼容，必然出现焊接不良、批量品质问题。如需兼容原有PCB，需选择DSN0603-2封装、0.15pF超低容的同规格替代料。
2、可改版PCB场景
-
低速接口/电源防护：可替换，性能满足量产需求，性价比更高；
-
高速差分接口：禁止替换，结电容、钳位电压不达标，存在传输异常和烧芯片风险。
六、硬件设计通用ESD替换避坑准则
通过本次两款器件对比，总结出通用的ESD/TVS二极管替换标准，适配所有同类型器件替换场景：
-
先看封装焊盘：外形尺寸一致不代表焊盘兼容，优先确认电极位置（侧边/底部），杜绝焊接不良；
-
再看核心电气参数：VRWM工作电压必须一致，高速场景必须严控结电容、钳位电压；
-
区分应用场景：低速场景可放宽参数、优先性价比，高速场景必须严控超低容参数、优先原装规格；
-
双向单向不混用：双向防护接口严禁替换为单向ESD，否则会出现负压防护失效问题。
七、写在最后
ESD二极管看似是极简的被动元器件，但其参数匹配、封装兼容直接决定产品的稳定性、良品率和兼容性。很多硬件隐性BUG（高速丢包、静电死机、偶发烧芯片），根源都是不起眼的防护器件替换不规范。

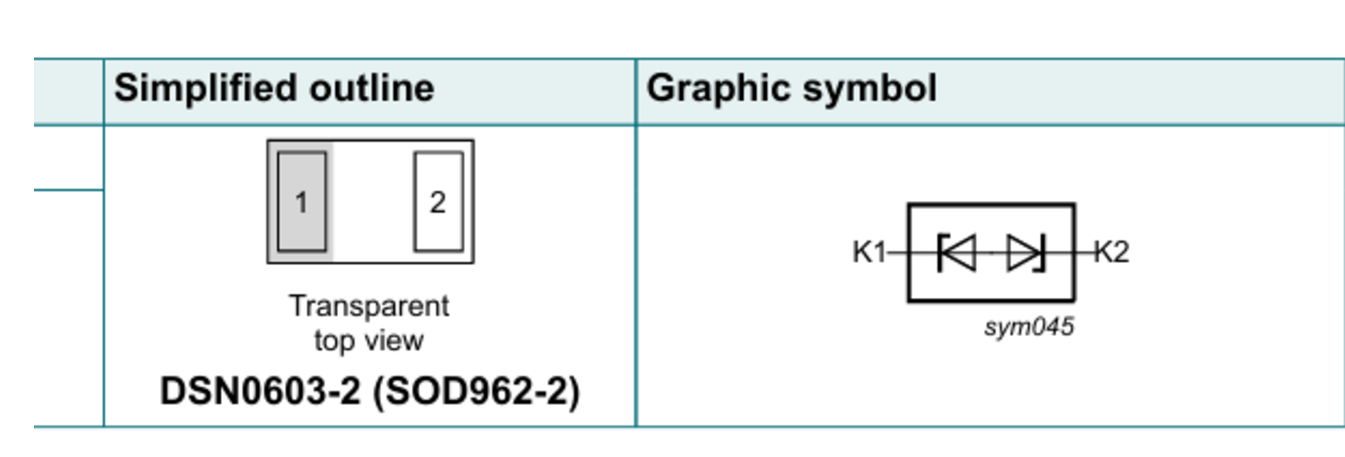

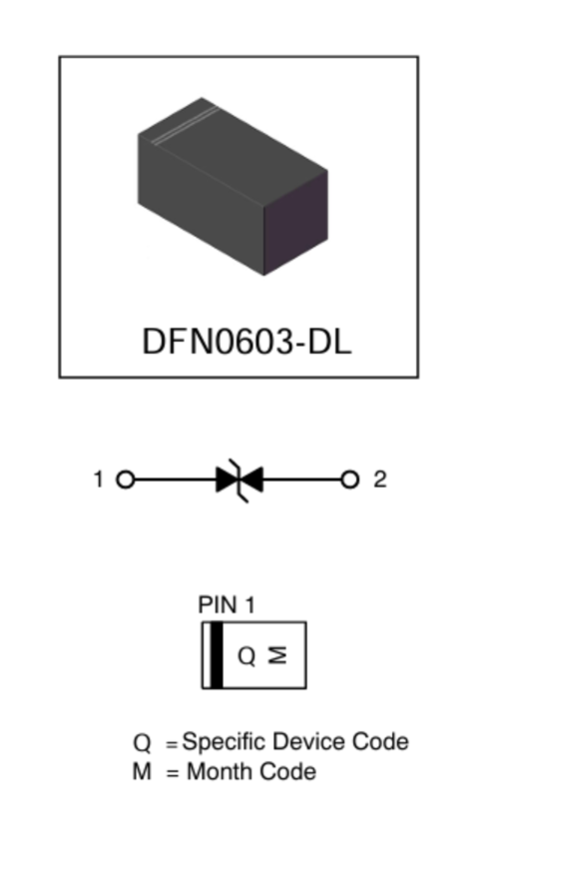

两张图符号都是双向 TVS/ESD 二极管（双向静电防护管）
- 第一张 sym045：双向背靠背二极管，引脚 K1、K2，无方向区分
- 第二张 DFN0603‑DL：双向 TVS 符号，引脚 1、2，双向器件引脚 1、2 没有正负极差异 👉 电气功能上，同规格双向 ESD 可以互换，但封装焊盘不兼容。
