一、应用场景
高校计算机系统教学（体系结构、数字逻辑设计、操作系统、编译原理）
嵌入式开发
FPGA+ARM 融合开发
二、功能概述
2.1 核心处理器
搭载 鲲鹏 4 核 64 位 Arm 处理器 ，支撑通用计算能力。
2.2 内存与存储
· 内存 ：LPDDR4X ，可选 8GB / 16GB ；
· 存储：
o 板载 32MB SPI Flash（程序引导）；
o Micro SD 卡插槽（外接扩展）；
o eMMC 插座（外接 eMMC 模块）；
o M.2 M-Key 接口（支持 2280 规格 NVMe SSD 或 SATA SSD）。
2.3 网络连接
· 以太网 ：千兆（10/100/1000Mbps），板载 PHY 芯片 RTL8211F ；
· Wi-Fi + 蓝牙：
o 双频（2.4G/5G）Wi-Fi + BT4.2 ；
o 模组：欧智通 6221BUUC 。
2.4 音视频接口
· 显示 ：2 个 HDMI 接口 + 1 个 MIPI DSI 2 Lane 接口（屏幕扩展）；
· 摄像头 ：2 个 MIPI CSI 2 Lane 接口（图像采集）；
· 音频：1 个 3.5mm 耳机孔（输入 / 输出） + 2 路 HDMI 音频输出 。
三、扩展与外设
3.1 USB 接口
· 1 个 USB3.0 Host + 1 个 USB2.0 Host + 1 个 Type-C（仅 USB3.0，不支持 USB2.0） 。
3.2 40 pin 扩展口
支持 UART、I2C、SPI、PWM、GPIO 信号扩展，适配自定义硬件。
3.3 控制接口
· 按键：复位键 + 关机键 + 升级按键（刷机模式）；
· 拨码开关 ：2 个，控制 SD 卡、eMMC、SSD 启动优先级。
3.4 供电与散热
· 电源 ：Type-C 接口，兼容 20V PD-65W 适配器 ；
· 风扇接口 ：4pin（0.8mm 间距），支持 12V 风扇 + PWM 调速 ；
· 电池接口 ：2pin（2.54mm 间距），适配 3 串电池 + 快充 。
3.5 调试与专用接口
· 调试串口：Micro USB 接口；
· OPi MSOC ：M.2 接口内置 USB 转 JTAG 和 UART ，支持底层调试。
3.6 系统与规格
· 操作系统：openEuler 22.03 ；
· 外观 ：尺寸 107×68mm ，重量 82g 。

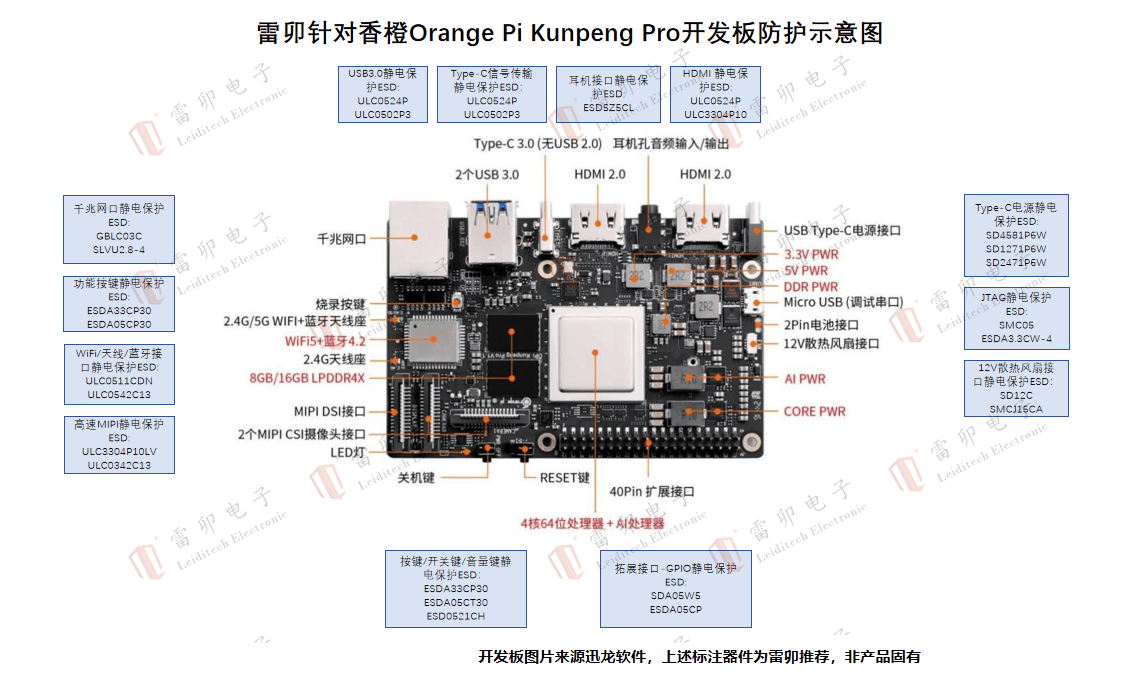

雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自深圳迅龙软件。谢谢！
