前言
在前几篇文章中，我们已经介绍了Capture软件中新建工程、设计文件管理以及元器件库的创建与调用方法。当工程搭建完毕、库文件添加就绪后，下一步就是正式进入原理图绘制环节------添加元器件。本文将按照实际操作顺序，详细介绍在Capture原理图中添加元器件的完整流程，包括页面管理、元器件放置、网格设置、旋转镜像以及对齐等基础操作，帮助新手顺利迈出原理图绘制的第一步。
前言
在前几篇文章中，我们已经介绍了Capture软件中新建工程、设计文件管理以及元器件库的创建与调用方法。当工程搭建完毕、库文件添加就绪后，下一步就是正式进入原理图绘制环节------添加元器件。本文将按照实际操作顺序，详细介绍在Capture原理图中添加元器件的完整流程，包括页面管理、元器件放置、网格设置、旋转镜像以及对齐等基础操作，帮助新手顺利迈出原理图绘制的第一步。
一、 原理图页面管理
1.1 页面命名
新建工程后，Capture会自动生成一个默认的原理图页面，通常命名为 PAGE1。为了方便项目管理，建议将其重命名为更具含义的名称。例如，我们可以将其改为 my SCH（即"我的原理图"），采用简洁的英文缩写进行命名。
同时，页面右侧的配置编号（如 配置1、配置2、配置3 等）也可以根据需要进行更改，以便区分不同的设计版本或功能模块。
1.2 新建页面与模块化设计
在实际工程中，一张原理图往往无法容纳整个电路。此时需要通过新建页面来组织内容。例如，在第一页（Page 01）绘制完主体电路后，可以新建 Page 02，将后续的扩展电路内容添加进去。
现在许多设计都采用模块化的方式，将不同的功能模块分散到不同的页面中，最后通过页间连接符（Hierarchical Port / Off-page Connector）进行关联。这种设计方式不仅条理清晰，还便于团队协作和后期维护。
1.3 设置页面大小

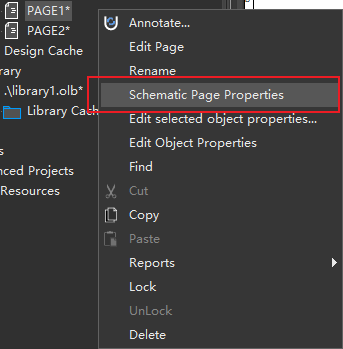

右键点击原理图页面空白处，选择 Magic Page Property（页面属性），可以修改页面的尺寸。
在弹出的属性面板中，页面大小支持以英寸 或毫米为单位显示。如果数值看不清楚，可以切换为毫米单位。系统预设了常见的纸张尺寸，包括：
- A4（210mm × 297mm）
- A3（297mm × 420mm）
- A2（420mm × 594mm）
- A1（594mm × 841mm）
- A0（841mm × 1189mm）
- Custom（自定义尺寸）
建议 ：一般默认选择 A4 纸张。原因如下：
- A4 纸张打印出来的原理图最为常用，方便纸质查阅和归档；
- 导出 PDF 时，A4 尺寸刚好能清晰显示全部内容；
- 如果选择 A3 或更大尺寸，打印出来的 PDF 文件会非常大，缩小查看时内容反而看不清楚。
因此，除非项目规模特别大，否则推荐使用 A4 作为标准页面尺寸。
二、 放置元器件
2.1 调出元器件放置面板

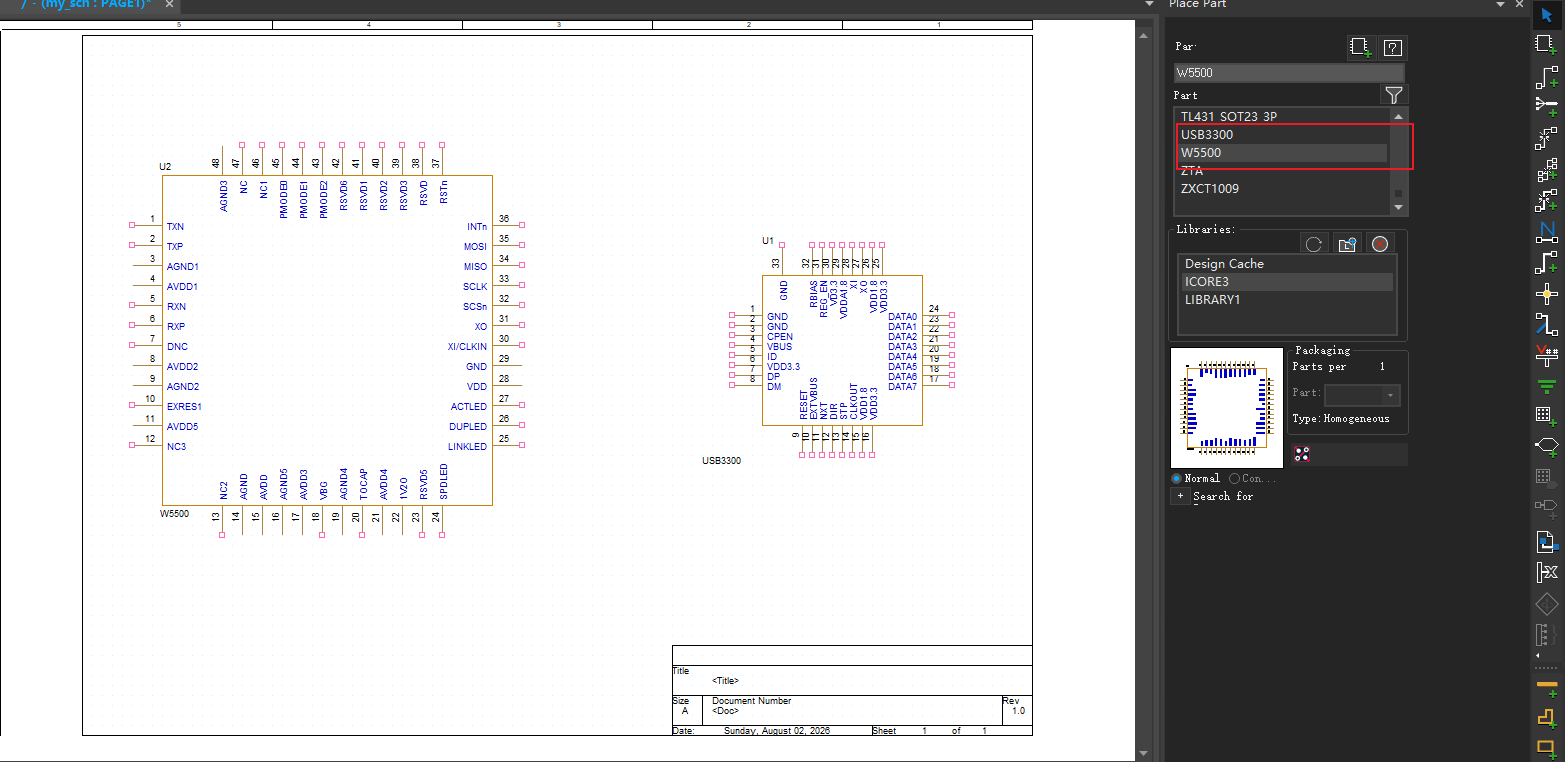

在原理图编辑界面，点击菜单栏 Place > Part ，或直接按下快捷键 P，即可调出元器件放置面板（Place Part）。在左侧的 Libraries 区域中，选择已添加的库文件，然后在器件列表中找到目标元器件。
2.2 放置元器件
选中目标元器件后，双击鼠标左键即可将其放置到原理图中。
⚠️ 注意 ：必须是双击左键，单击是无效的。
放置成功后，所选元器件会悬浮跟随光标移动，持续显示在屏幕上。此时可以通过移动鼠标将元器件放置在原理图的任意位置，点击左键确认放置。
如果需要继续放置同一种器件，可以再次双击或按空格键继续放置；如果放置完毕，按 Esc 键退出放置模式。
2.3 网格（Grid）设置

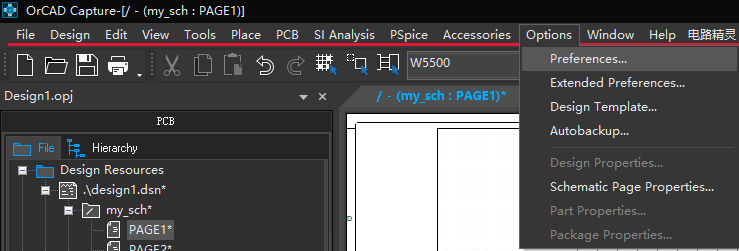

元器件放置的精度取决于当前网格设置。在放置元器件前或放置过程中，可以通过 Preferences > Grid 来调整网格间距。

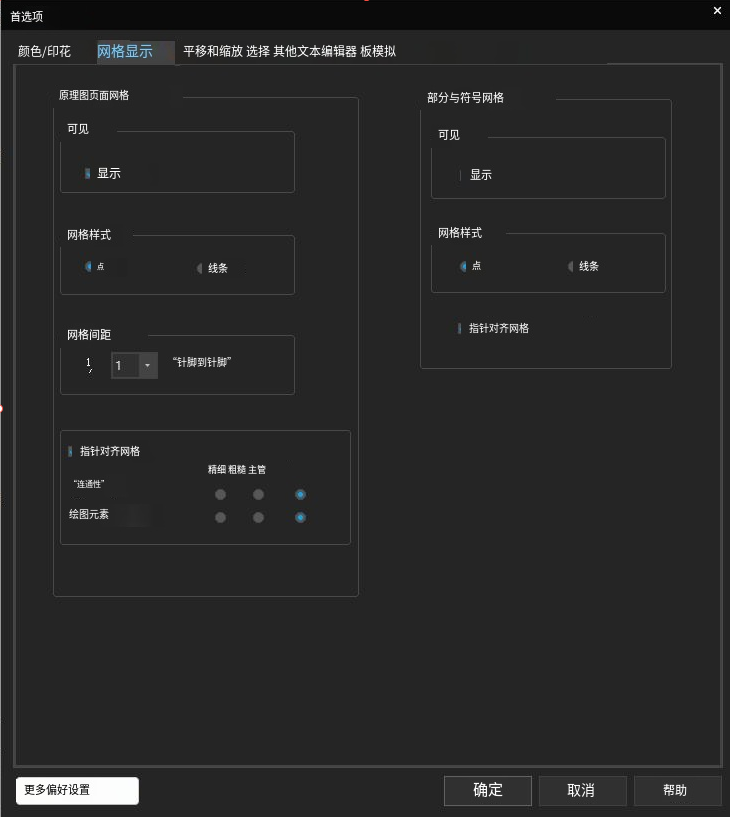

在 Grid 设置面板中，建议选择 "Snap" （捕捉）模式，并将网格间距设定为 1 to 1 （即 1 mil 间距），这样可以确保引脚与引脚之间精确对齐，避免出现连线错位的问题。设置完成后点击 OK 确认。
三、 旋转与翻转器件
3.1 旋转器件
放置元器件后，如果方向不合适，可以通过以下方式旋转：
- 快捷键 ：选中器件后，按 Ctrl + R 进行旋转；
- 右键菜单 ：选中器件后，右键选择 Rotate 命令进行旋转。
3.2 水平/垂直翻转

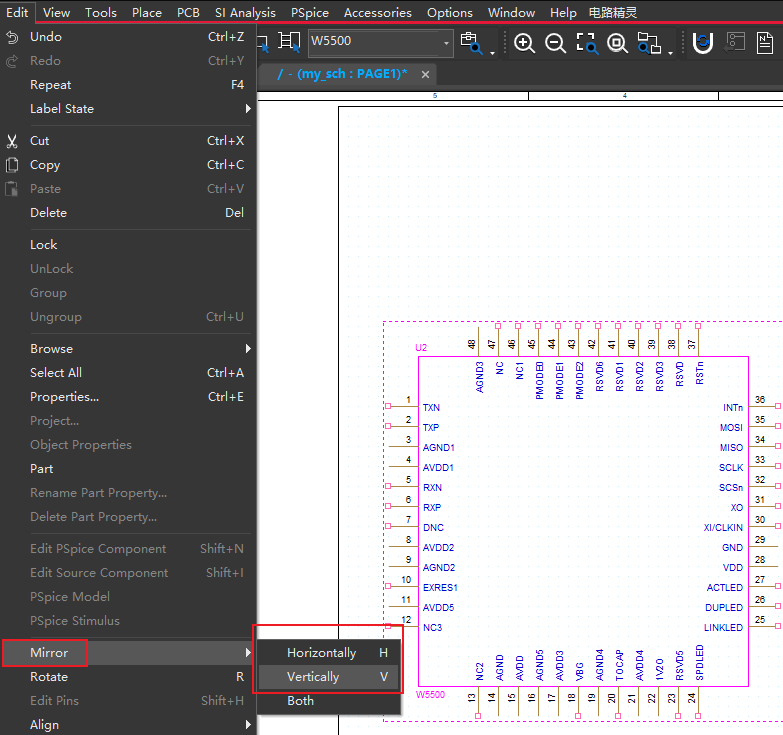

除了旋转，Capture 还提供了水平翻转（Horizontal Flip）和垂直翻转（Vertical Flip）功能：
- 水平翻转快捷键 ：选中器件后，按 H 键；
- 垂直翻转快捷键 ：选中器件后，按 V 键；
- 也可以在右键菜单中找到 Flip Horizontal 和 Flip Vertical 选项。
⚠️ 重要提醒 ：在原理图绘制阶段，可以根据需要自由旋转和翻转器件，方便布线和图纸美观。但在 PCB 封装库中，切勿对封装进行镜像/翻转操作，因为翻转后引脚编号会颠倒，导致 PCB 实际焊接时引脚定义错误，可能造成器件损坏或电路故障。
四、 对齐器件
当原理图中放置了多个器件后，为了让图纸更加整齐美观，可以使用对齐功能。
选中需要对齐的一个或多个器件后，在菜单栏选择 Edit > Align，可以看到以下对齐选项：
- Left（左对齐）：将所有选中器件的左边缘对齐到最左侧器件；
- Center（居中对齐）：将选中器件按中心线对齐；
- Right（右对齐）：将选中器件的右边缘对齐到最右侧器件。
对齐功能不仅适用于单个器件，也适用于多个器件之间的批量对齐，是整理复杂原理图时非常实用的工具。
五、 总结
| 操作 | 方法 | 快捷键 |
|---|---|---|
| 调出放置面板 | Place > Part | P |
| 放置元器件 | 双击左键 | --- |
| 旋转器件 | 右键 > Rotate | Ctrl + R |
| 水平翻转 | 右键 > Flip Horizontal | H |
| 垂直翻转 | 右键 > Flip Vertical | V |
| 对齐器件 | Edit > Align | --- |
| 新建页面 | 右键 > New Page | --- |
| 修改页面属性 | 右键 > Page Property | --- |
掌握以上元器件添加与基础操作，就为后续的原理图绘制、连线以及网表输出打下了坚实基础。后续文章将继续介绍 Capture 中的连线技巧、总线操作、电源/接地符号放置等进阶内容，敬请关注。
