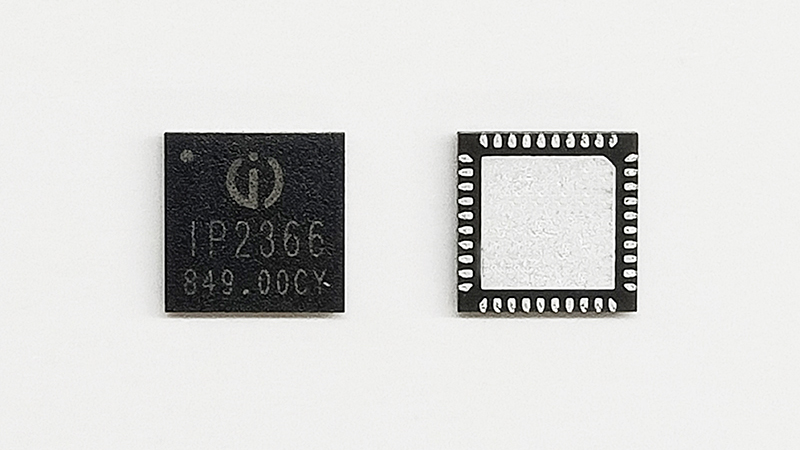

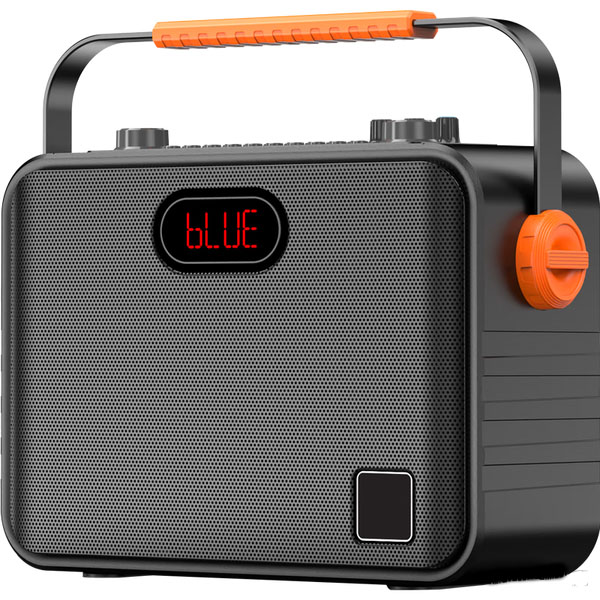

英集芯IP2366是一款应用于电动工具、智能家居、便携音箱、无人机等方案的多串锂电池充电SOC芯片。支持2-6节锂电池串联配置，140W功率充放电，5A充电电流。集成PD3.1、QC3.0等大部分主流快充协议。自适应输入功率，适配器功率不足自动降充电电流。内置14bit ADC库仑计，电量计量，可通过I2C接口获取详细数据。单电感四管同步升降压，外围少，BOM精简，外置4颗NMOS功率管，功率由MOS选型决定。采用QFN40封装，体积小巧，便于集成到紧凑型设备中。
一、核心架构：单电感集成，降低方案复杂度

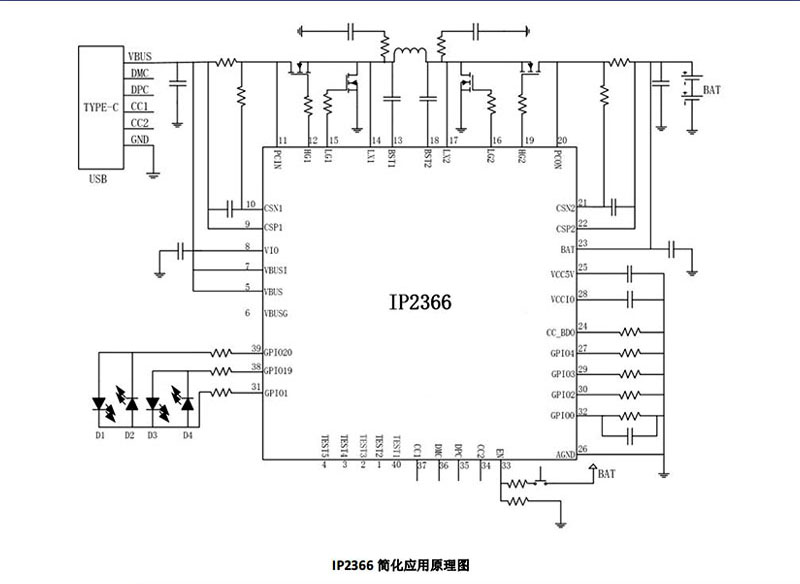

与传统多芯片组合的大功率电源方案相比，IP2366采用集成化SOC设计，将同步升降压控制器、快充协议模块、电量计量单元和保护电路集成在一颗5mm×5mm的QFN40封装芯片内，只需搭配一颗电感即可实现双向升降压功能。该设计减少了外围元器件数量，有助于缩小PCB占用面积，同时降低BOM物料成本，帮助厂商缩短产品研发周期，加快新品上市节奏。
芯片内置14bit ADC，可实时采集输入输出电压、电流以及电池侧电压与电流数据，配合内置的IC温度、电池NTC温度和输入电压检测环路，可自动识别接入充电器的功率档位，动态调节充电电流，在兼顾充电速度的同时避免过载发热，兼顾效率与安全。IP2366的待机功耗为5μA，接入充电器可自动唤醒启动充电，对外放电时短按按键即可唤醒，兼顾低功耗与便捷操作。
二、灵活适配：支持多类型电池
IP2366具备较宽的电池兼容性，支持2~6节串联的锂电池与磷酸铁锂电池，可通过拨码开关或外接电阻设置电池串联节数，同时支持3.65V、4.1V、4.2V、4.35V、4.4V五档电池充满电压调节，适配当前消费电子、便携储能领域常见的电芯规格。

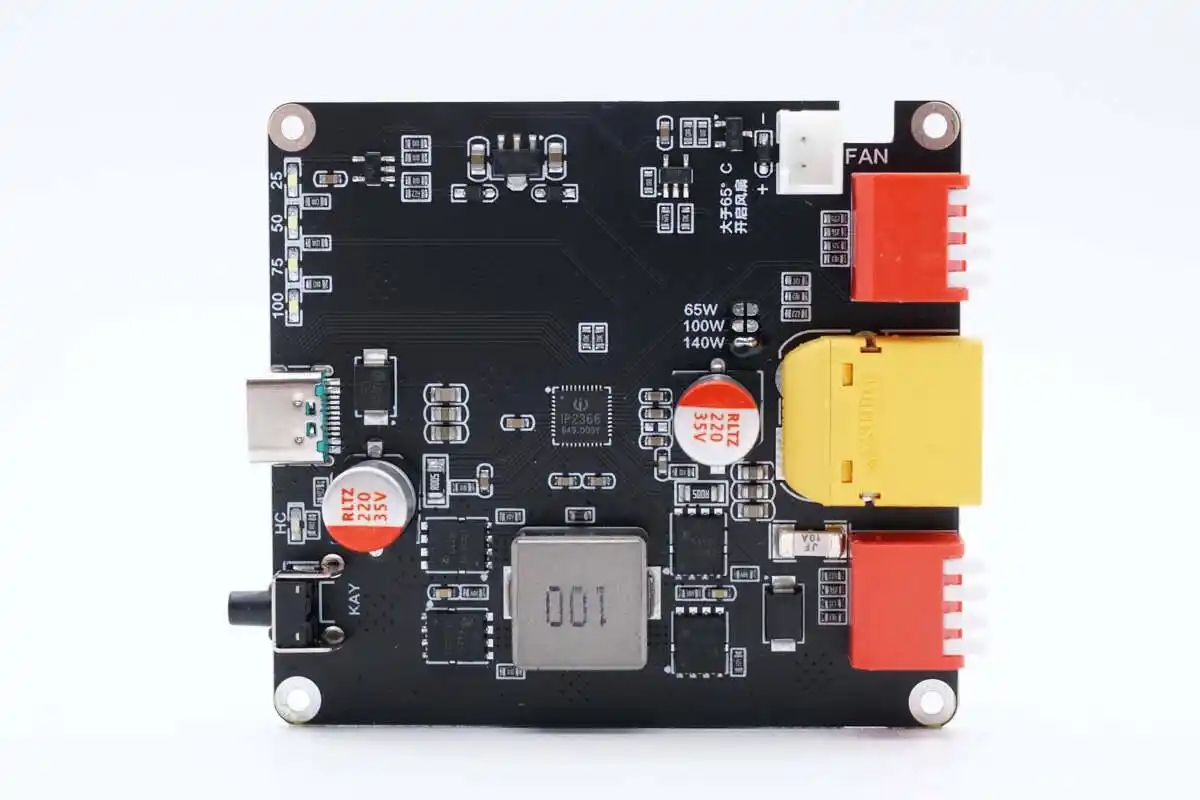

针对不同功率需求的产品开发，IP2366可通过PCB焊点配置65W、100W、140W三档功率档位，搭配配套的参考设计模块，还可实现高于65℃自动启动风扇的温控散热功能，在长时间高功率输出时帮助控制芯片温度，降低过热降频风险，支持大功率场景下的持续输出。配套的4颗LED电量指示灯，可显示剩余电量与充放电状态，无需额外增加电量显示芯片，有助于精简整机设计。
三、多协议兼容，支持双向快充
IP2366集成PD2.0/PD3.0/PD3.1 DRP双向快充协议，同时兼容QC2.0/QC3.0/QC3.0+、AFC、FCP、SCP等快充协议。无论是接入PD充电器为电池快充，还是对外为笔记本电脑、手机、平板等设备供电，均可自动识别并握手对应快充协议，实现即插即充。
芯片的CC1、CC2引脚支持30V耐压，搭配内置的输入过压/欠压保护、输出过流/短路保护、电池过充/过放/过流保护、芯片过温保护、电池NTC温度保护等防护机制，可降低使用过程中的异常风险，ESD防护等级达到4KV，有助于提升整机可靠性，满足多种使用场景的安全要求。
四、应用场景

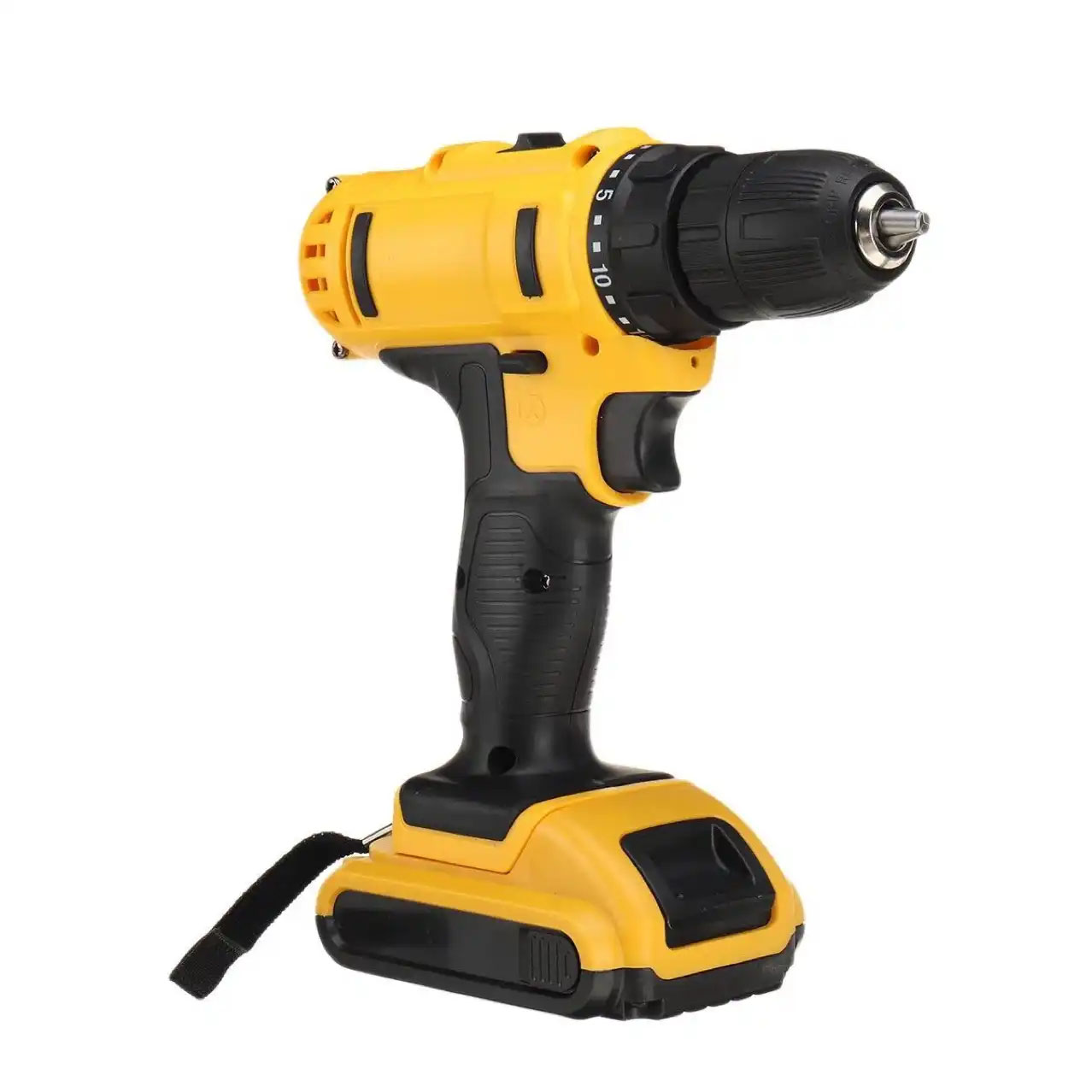

凭借140W功率、集成化设计和电池适配能力，IP2366可用于多种应用场景：既可以用于支持PD3.1的140W移动电源，为游戏本、高性能笔记本提供快充供电；也可作为2-6串磷酸铁锂便携储能的管理芯片，为户外露营、应急供电场景提供充放电控制；同时还可适配电动工具电池包管理、车载大功率快充输出、智能家居备用电源等领域，为大功率电池供电设备提供电源管理解决方案。
作为英集芯面向大功率快充市场推出的产品，IP2366以单芯片支持140W双向快充为主要特点，降低了传统大功率电源方案的设计复杂度和物料成本，为快充产品的大功率化升级提供了一种简化、可靠的方案选择。
