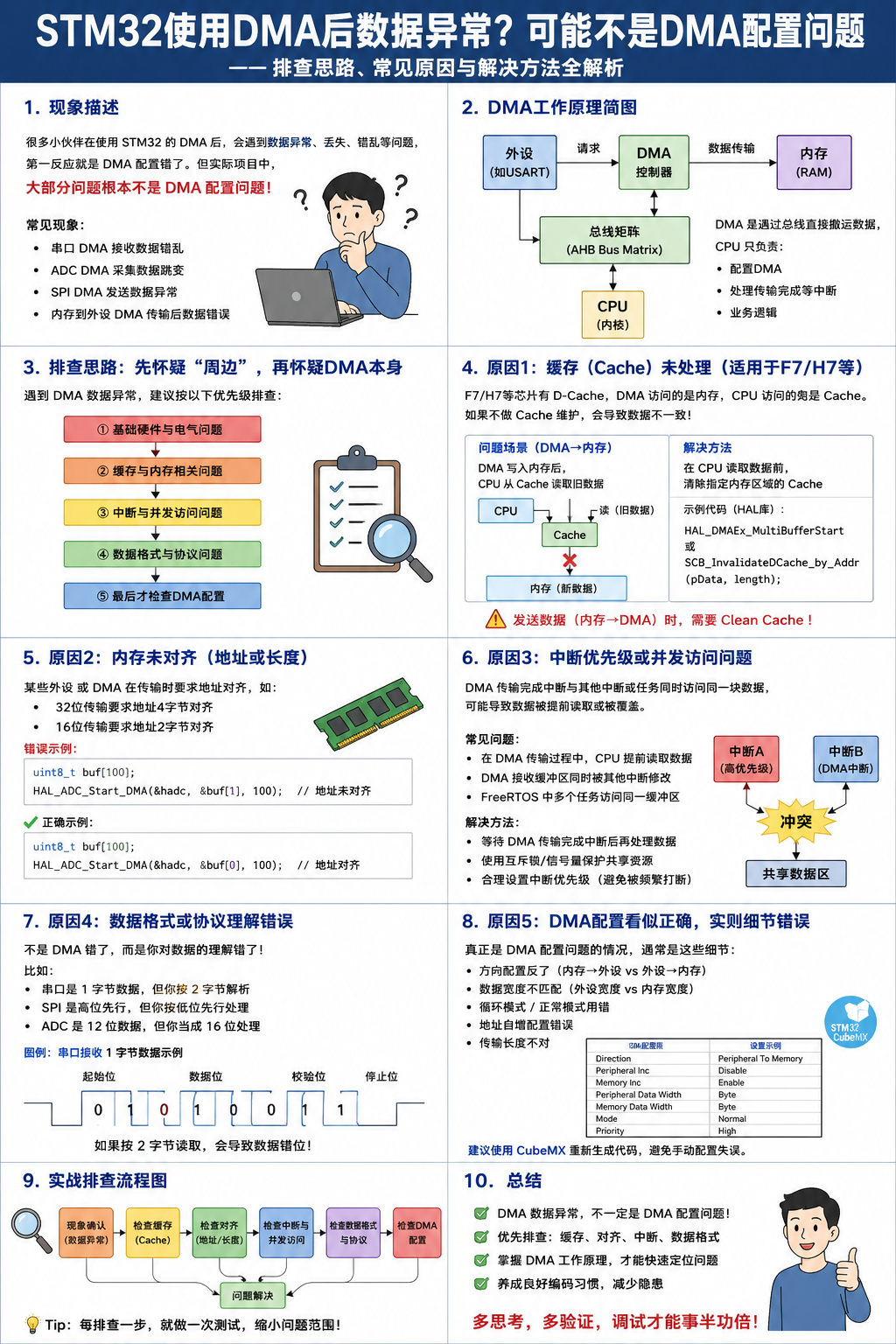

# STM32使用DMA后数据异常？可能不是DMA配置问题：从缓存、变量类型、时序到外设状态全面排查

STM32使用DMA后数据异常？可能不是DMA配置问题：从缓存、变量类型、时序到外设状态全面排查

在STM32项目开发中，DMA几乎是绕不开的功能。

UART接收、ADC采样、SPI收发、I²C数据搬运、定时器PWM更新等场景，都可以通过DMA降低CPU占用，提高系统效率。

但实际调试时，经常遇到一些很"诡异"的问题：

• DMA明明启动成功了，但数组中的数据不对；
• 第一次接收正常，第二次开始异常；
• DMA接收到的数据总是少几个字节；
• ADC使用DMA后采样值跳变；
• UART DMA接收偶尔出现旧数据；
• SPI DMA读回来的数据全部错位；
• Debug单步正常，全速运行却异常；
• DMA完成中断已经进入，但数据仍然不是预期值；
• 修改DMA配置很多次，问题依旧存在。

这时候很多人的第一反应是：

"是不是DMA配置错了？"

实际上，在大量STM32工程中，DMA本身并没有配置错误，真正的问题可能出在缓存、变量类型、内存区域、外设状态、数据宽度、启动顺序、时序以及并发访问上。

本文以STM32常见DMA故障为主线，系统讲解：

1. DMA到底是怎么搬运数据的；
2. 为什么DMA配置正确，数据仍然可能异常；
3. 最容易忽略的10类问题；
4. UART、ADC、SPI使用DMA时分别需要注意什么；
5. STM32F4和STM32H7等不同平台有哪些差异；
6. 如何建立一套完整的DMA故障排查流程。

---

一、先理解DMA到底在做什么

DMA全称：

Direct Memory Access，直接存储器访问。

它最大的作用是：

在不需要CPU逐个搬运数据的情况下，实现外设和内存之间的数据传输。

例如UART接收。

如果不用DMA，CPU需要不断读取USART的数据寄存器：

while (HAL_UART_Receive(&huart1, &data, 1, 100) == HAL_OK)
{
    rx_buf[index++] = data;
}

每收到一个字节，CPU都要参与。

如果使用DMA：

HAL_UART_Receive_DMA(&huart1, rx_buf, 100);

后续UART收到的数据可以由DMA自动搬运到：

rx_buf[100]

CPU只需要等待DMA传输完成中断。

整个流程大致为：

UART接收到数据
      ↓
UART数据寄存器
      ↓
DMA检测到外设DMA请求
      ↓
DMA读取UART数据寄存器
      ↓
DMA写入RAM
      ↓
传输计数减1
      ↓
全部完成
      ↓
DMA传输完成中断

看起来DMA只是"搬运工"。

所以有一个非常重要的调试思路：

DMA数据异常，不一定意味着DMA控制器有问题。

数据从外设到应用程序，需要经过很多环节：

外设信号
   ↓
外设寄存器
   ↓
DMA请求
   ↓
DMA控制器
   ↓
系统总线
   ↓
RAM
   ↓
Cache
   ↓
CPU读取
   ↓
应用程序处理

任何一个环节出问题，最终看到的结果都可能表现为：

DMA数据异常

---

二、DMA配置正确，为什么数据还是错？

假设UART DMA配置如下：

uint8_t rx_buf[100];

HAL_UART_Receive_DMA(&huart1, rx_buf, 100);

DMA已经正常开启。

DMA中断也能进入：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        // DMA完成
    }
}

但打印：

printf("%s\r\n", rx_buf);

发现：

ABCDE??????

或者：

ABCDEABCDE

很多人会开始检查：

DMA Stream
DMA Channel
Priority
Mode
FIFO
Memory Increment
Peripheral Increment

这些当然要检查。

但如果DMA中断能正常完成，DMA计数也符合预期，那么问题很可能已经不在DMA配置本身。

下面重点介绍最常见的问题。

---

三、问题一：DMA缓存和CPU Cache不一致

这个问题在STM32H7、STM32F7等带D-Cache的MCU上非常典型。

例如：

uint8_t rx_buf[1024];

HAL_UART_Receive_DMA(&huart1, rx_buf, sizeof(rx_buf));

DMA已经把新数据写入RAM：

RAM：
AA BB CC DD

但CPU读取数据时，可能读取的是Cache中的旧数据：

D-Cache：
11 22 33 44

于是出现一个非常诡异的现象：

DMA看起来已经接收成功
DMA完成中断正常
RAM实际已经更新
但是程序读取到的数据还是旧的

原因是：

DMA直接操作内存，而CPU可能操作Cache。

可以把STM32H7中的情况简单理解成：

                  ┌──────────────┐
CPU ─────────────→│ D-Cache      │
                  └──────┬───────┘
                         │
                         ↓
                      SRAM
                         ↑
                         │
DMA ────────────────────┘

DMA不会自动帮你刷新CPU缓存。

1. DMA接收后Invalidate Cache

例如：

HAL_UART_Receive_DMA(&huart1, rx_buf, 256);

DMA完成后：

SCB_InvalidateDCache_by_Addr((uint32_t *)rx_buf, 256);

然后CPU再读取：

ProcessData(rx_buf);

完整示例：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        SCB_InvalidateDCache_by_Addr(
            (uint32_t *)rx_buf,
            sizeof(rx_buf)
        );

        ProcessData(rx_buf);
    }
}

2. DMA发送前Clean Cache

如果是DMA发送：

HAL_UART_Transmit_DMA(&huart1, tx_buf, length);

CPU先修改：

tx_buf[0] = 0x12;
tx_buf[1] = 0x34;

新数据可能只存在Cache中，而还没有真正写入RAM。

这时候DMA直接读取RAM，就可能发送旧数据。

因此应该：

SCB_CleanDCache_by_Addr(
    (uint32_t *)tx_buf,
    length
);

HAL_UART_Transmit_DMA(
    &huart1,
    tx_buf,
    length
);

可以记住一个简单规则：

CPU → DMA
发送前：Clean

DMA → CPU
接收后：Invalidate

这是STM32H7 DMA异常排查时必须优先检查的一项。

---

四、问题二：DMA Buffer放在了DMA无法访问的内存区域

这是STM32H7项目中特别容易踩的坑。

有些STM32内部存在多块RAM，例如：

ITCM
DTCM
AXI SRAM
SRAM1
SRAM2
SRAM3
SRAM4

它们并不是所有DMA都可以访问。

例如某些DMA无法直接访问DTCM。

假设：

uint8_t adc_buffer[1024];

链接脚本把这个变量放到了：

DTCM RAM

CPU访问它完全正常。

但DMA不一定能访问。

结果可能表现为：

DMA没有写进去
DMA数据全部为0
DMA数据不更新
DMA异常

因此排查STM32H7 DMA问题时，一定要检查变量地址。

例如：

printf("buffer addr = 0x%08X\r\n",
       (unsigned int)adc_buffer);

如果发现地址位于DMA不可达区域，就需要调整。

例如：

__attribute__((section(".RAM_D2")))
uint8_t adc_buffer[1024];

然后在链接脚本中把：

.RAM_D2

映射到DMA可以访问的SRAM区域。

所以不要只问：

DMA配置对不对？

还要问：

DMA能不能访问这个buffer？

---

五、问题三：DMA数据宽度和变量类型不匹配

这是非常经典的问题。

假设ADC配置为：

Peripheral Data Width = Half Word
Memory Data Width     = Half Word

也就是16bit。

但程序定义：

uint8_t adc_buffer[100];

这就会产生问题。

DMA每次搬运：

16 bit

而数组元素只有：

8 bit

最终数据排列可能和你想象的不一样。

正确做法通常是：

uint16_t adc_buffer[100];

例如：

HAL_ADC_Start_DMA(
    &hadc1,
    (uint32_t *)adc_buffer,
    100
);

DMA宽度对应关系：

DMA配置	建议变量
Byte	uint8_t
Half Word	uint16_t
Word	uint32_t

UART通常：

Byte

ADC通常：

Half Word

某些32位外设：

Word

如果数据宽度不一致，可能出现：

数据错位
高低字节异常
数组间隔异常
读取值异常

---

六、问题四：Memory Increment没有打开

假设：

uint8_t rx_buf[100];

正常情况下，DMA应该：

第1字节 → rx_buf[0]
第2字节 → rx_buf[1]
第3字节 → rx_buf[2]
第4字节 → rx_buf[3]

因此：

Memory Increment = Enable

如果关闭：

Memory Increment = Disable

DMA可能一直往同一个地址写：

第1字节 → rx_buf[0]
第2字节 → rx_buf[0]
第3字节 → rx_buf[0]
第4字节 → rx_buf[0]

最终结果：

rx_buf[0] = 最后一个数据

其余内容没有正确更新。

所以DMA参数至少要确认：

Peripheral Increment
Memory Increment
Peripheral Data Alignment
Memory Data Alignment
Mode
Priority

以UART RX为例，常见配置：

Direction               Peripheral to Memory
Peripheral Increment    Disable
Memory Increment        Enable
Peripheral Data Width   Byte
Memory Data Width       Byte
Mode                    Normal / Circular

---

七、问题五：Normal模式和Circular模式理解错误

DMA常见两个工作模式：

Normal
Circular

Normal模式

例如：

HAL_UART_Receive_DMA(&huart1, rx_buf, 100);

DMA收到100字节后：

DMA停止

如果希望再次接收，需要重新调用：

HAL_UART_Receive_DMA(
    &huart1,
    rx_buf,
    100
);

很多人遇到：

第一次DMA正常
第二次没有数据

第一反应是DMA坏了。

实际上可能只是DMA使用的是：

Normal模式

而没有重新启动。

Circular模式

Circular模式流程：

buffer[0]
   ↓
buffer[1]
   ↓
...
   ↓
buffer[99]
   ↓
buffer[0]
   ↓
继续循环

适用于：

ADC连续采样
UART连续数据流
音频采样
高速传感器数据

但Circular模式也容易产生另外一个问题：

CPU正在处理Buffer时，DMA已经开始重新覆盖Buffer。

例如：

DMA：
正在写第0～20字节

CPU：
还在处理上一次第0～100字节

这就出现数据竞争。

解决方案可以考虑：

双缓冲
Half Transfer中断
Transfer Complete中断
Ping-Pong Buffer
Ring Buffer

---

八、问题六：DMA完成不等于外设传输完成

这是非常重要的一点。

以UART TX DMA为例：

HAL_UART_Transmit_DMA(
    &huart1,
    tx_buf,
    100
);

DMA完成意味着：

100字节已经从RAM搬到了UART

但不一定意味着：

100字节已经全部从TX引脚发送出去

因为UART内部还有：

TDR
Shift Register

所以实际流程：

RAM
 ↓
DMA
 ↓
UART TDR
 ↓
UART Shift Register
 ↓
TX Pin

DMA完成时，最后几个bit可能还没有真正发送完成。

这个问题在RS485中尤其明显。

假设DE控制：

RS485_DE_HIGH();

HAL_UART_Transmit_DMA(
    &huart1,
    tx_buf,
    len
);

然后DMA完成立即执行：

RS485_DE_LOW();

最后一个字节可能直接被截断。

正确思路应该是：

等待UART TC
Transmit Complete

再切换DE。

例如：

while(__HAL_UART_GET_FLAG(
          &huart1,
          UART_FLAG_TC) == RESET)
{
}

RS485_DE_LOW();

所以一定要区分：

DMA Transfer Complete

和：

Peripheral Transfer Complete

它们不是一个概念。

---

九、问题七：启动DMA前外设残留旧数据

UART DMA中非常容易遇到。

例如上一帧通信出现异常：

ORE
RXNE
FE
NE

UART内部状态没有清理干净。

此时重新启动：

HAL_UART_Receive_DMA(...)

第一字节可能就是旧数据。

于是出现：

数据整体偏移一个字节
帧头错误
第一字节异常
偶发乱码

调试时可以重点检查UART状态寄存器。

对于部分STM32系列，可以在重新启动DMA前清除错误标志。

例如HAL中根据芯片系列处理：

__HAL_UART_CLEAR_OREFLAG(&huart1);

同时还需要考虑：

RXNE残留
ORE溢出
IDLE状态
DMA NDTR残留

特别是使用：

UART + DMA + IDLE

接收不定长数据时，这类问题非常常见。

---

十、问题八：UART IDLE + DMA计算长度错误

这是项目中非常高频的BUG。

假设：

uint8_t rx_buf[256];

HAL_UART_Receive_DMA(
    &huart1,
    rx_buf,
    256
);

UART收到：

20 Byte

随后产生IDLE中断。

此时DMA剩余计数：

NDTR = 236

那么实际接收长度：

256 - 236 = 20

代码：

uint16_t len;

len = sizeof(rx_buf)
    - __HAL_DMA_GET_COUNTER(huart1.hdmarx);

然后：

ProcessData(rx_buf, len);

如果长度计算错误，例如：

len = __HAL_DMA_GET_COUNTER(...);

那就会把：

236

当成实际长度。

后面的数据当然全部异常。

所以记住：

实际接收长度
=
Buffer总长度
-
DMA剩余长度

即：

recv_len =
    BUFFER_SIZE
    - __HAL_DMA_GET_COUNTER(hdma);

---

十一、问题九：Buffer被CPU和DMA同时修改

假设：

uint8_t tx_buf[100];

程序：

sprintf((char *)tx_buf,
        "Temperature:%d",
        temp);

HAL_UART_Transmit_DMA(
    &huart1,
    tx_buf,
    strlen((char *)tx_buf)
);

DMA开始发送。

但DMA还没有发送结束，程序又执行：

sprintf((char *)tx_buf,
        "Voltage:%d",
        voltage);

那么DMA发送过程中，Buffer内容突然变了。

最终串口可能收到：

TemperatVoltage:12

或者其他混乱数据。

原因非常简单：

CPU修改Buffer
       ↓
同时
       ↑
DMA读取Buffer

产生竞争。

所以DMA发送Buffer在传输完成前，原则上：

不要修改。

可以采用：

tx_buf1
tx_buf2

双Buffer。

例如：

uint8_t tx_buf[2][256];

volatile uint8_t current_buf;

形成：

CPU写Buffer0
DMA发Buffer1

下一轮

CPU写Buffer1
DMA发Buffer0

这也是典型的Ping-Pong Buffer。

---

十二、问题十：栈上的局部变量被DMA使用

这是一个非常隐蔽的问题。

错误示例：

void SendData(void)
{
    uint8_t buf[100];

    sprintf((char *)buf,
            "Hello STM32");

    HAL_UART_Transmit_DMA(
        &huart1,
        buf,
        100
    );
}

调用：

SendData();

函数返回后：

buf生命周期结束

但是DMA可能仍然正在发送。

随后其他函数继续使用栈空间，把buf覆盖。

DMA再读取：

buf

读到的已经不是原来的数据。

于是出现：

DMA发送乱码
偶发错误
Debug正常Release异常

正确方式之一：

static uint8_t buf[100];

例如：

void SendData(void)
{
    static uint8_t buf[100];

    sprintf((char *)buf,
            "Hello STM32");

    HAL_UART_Transmit_DMA(
        &huart1,
        buf,
        strlen((char *)buf)
    );
}

或者定义为全局变量：

uint8_t uart_tx_buf[100];

这类问题非常值得检查。

---

十三、为什么Debug正常，全速运行异常？

这是DMA项目中特别典型的现象。

例如：

单步执行：正常
Run执行：错误

很多人会怀疑：

DMA不稳定
MCU有问题

实际上这种现象通常强烈暗示：

时序问题
竞争条件
缓存问题
变量生命周期
中断优先级

因为Debug单步实际上人为加入了很多延时。

比如正常运行：

CPU写Buffer
↓
启动DMA
↓
CPU立即修改Buffer

DMA还没有读完。

但单步调试：

CPU写Buffer
↓
暂停
↓
DMA已经传完
↓
CPU继续修改Buffer

问题被"隐藏"了。

所以：

Debug正常、Run异常，不要轻易认为是编译器问题，应优先检查时序和并发访问。

---

十四、ADC DMA数据异常怎么排查？

ADC + DMA是STM32项目最常见的组合之一。

例如：

uint16_t adc_buf[100];

HAL_ADC_Start_DMA(
    &hadc1,
    (uint32_t *)adc_buf,
    100
);

如果ADC数据异常，可以从下面几个方向排查。

1. ADC采样时间是否太短

ADC输入并不是理想电压源。

如果信号源阻抗比较大，而ADC采样时间太短：

内部采样电容
无法充分充电

最终ADC值偏低或者不稳定。

例如：

ADC_SAMPLETIME_3CYCLES

可能改成：

ADC_SAMPLETIME_56CYCLES

或者更长。

DMA只是把ADC结果搬走。

真正数据错误可能来自：

ADC采样阶段

而不是DMA。

---

2. ADC扫描顺序是否正确

例如：

ADC Channel 0
ADC Channel 1
ADC Channel 2

DMA结果：

adc_buf[0]
adc_buf[1]
adc_buf[2]

但如果Rank配置错误：

Rank1 = CH2
Rank2 = CH0
Rank3 = CH1

程序却按照：

adc_buf[0] = CH0
adc_buf[1] = CH1
adc_buf[2] = CH2

理解。

那你会感觉：

DMA数据全错了

其实DMA完全正常，只是ADC通道顺序错了。

---

3. ADC DMA是否使用Circular

如果想持续采样：

Continuous Conversion = Enable
DMA Continuous Requests = Enable
DMA Mode = Circular

如果DMA配置为Normal：

采样一轮以后停止

就会出现：

第一次ADC正常
之后ADC值一直不变

这也是非常典型的误判。

---

十五、SPI DMA数据异常怎么排查？

SPI DMA通常比UART DMA更复杂。

因为SPI是全双工接口。

发送一个字节的同时：

一定会接收一个字节

例如读取SPI Flash：

发送命令
发送地址
发送Dummy
接收数据

实际SPI过程：

MOSI → 命令
MISO ← Dummy

MOSI → 地址
MISO ← Dummy

MOSI → Dummy
MISO ← Flash Data

所以SPI DMA接收Buffer中，前面可能天然存在：

Dummy Byte

例如：

RX:
00 00 00 12 34 56 78

真正有效数据：

12 34 56 78

如果直接从：

rx_buf[0]

开始解析，就会感觉：

DMA错位

实际上是SPI协议本身导致的。

另外SPI DMA还要重点检查：

CS拉低时间
CS拉高时机
TX DMA
RX DMA
BSY标志
FIFO
SPI Mode
CPOL
CPHA

尤其是：

DMA完成以后立即CS拉高

也可能在最后一个bit还没发完时破坏传输。

因此应确认：

SPI BSY == 0

然后再：

CS = HIGH

---

十六、UART DMA偶尔少字节是什么原因？

例如发送：

AA 55 01 02 03 04 05 06

但DMA偶尔接收到：

55 01 02 03 04 05 06

少了：

AA

重点检查：

DMA启动是否晚于数据到达

流程如果变成：

对方开始发送
      ↓
AA进入UART
      ↓
此时DMA还没开启
      ↓
程序开启DMA
      ↓
后续55 01 02...

自然丢失第一个字节。

正确思路：

先开启DMA接收
↓
再允许对方发送

通信协议设计中可以使用：

握手
READY信号
ACK
命令-响应

确保接收方已经准备好。

---

十七、DMA中断优先级也可能影响数据

在RTOS项目中尤其明显。

例如：

UART DMA IRQ
ADC DMA IRQ
Ethernet IRQ
USB IRQ
FreeRTOS Task

同时存在。

如果DMA中断优先级不合理，可能造成：

处理延迟
Buffer覆盖
事件响应不及时

例如Circular DMA：

Half Transfer IRQ

到来以后CPU应该及时处理前半Buffer。

如果一个高优先级中断长期占用CPU：

DMA继续写

最终前半Buffer可能在处理之前已经再次被覆盖。

所以RTOS系统中不仅要考虑：

DMA Priority

还要考虑：

NVIC Interrupt Priority

注意这两个不是一回事。

---

十八、DMA Priority和NVIC Priority不要混淆

CubeMX里面经常看到：

DMA Priority
Low
Medium
High
Very High

它表示：

多个DMA Stream同时请求总线时，谁优先。

而：

NVIC Priority

表示：

多个CPU中断同时发生时，CPU优先处理谁。

例如：

DMA Priority = Very High

不代表：

DMA中断优先级最高

这两个概念完全不同。

---

十九、volatile能不能解决DMA数据异常？

很多人一看到DMA变量就写：

volatile uint8_t rx_buf[100];

但需要注意：

volatile不是DMA问题的万能解决方案。

volatile主要告诉编译器：

不要假设这个变量不会改变
每次需要时重新读取

适合：

volatile uint8_t dma_done;

例如：

volatile uint8_t dma_done = 0;

void HAL_UART_RxCpltCallback(...)
{
    dma_done = 1;
}

主循环：

if(dma_done)
{
    dma_done = 0;
    ProcessData();
}

但：

volatile

不能解决：

D-Cache一致性
Buffer越界
DMA不可访问内存
数据宽度错误
并发修改Buffer
UART时序错误

所以不要遇到DMA异常就随便加volatile。

---

二十、一个典型错误案例

假设STM32通过UART DMA接收设备数据：

uint8_t rx_buf[256];

HAL_UART_Receive_DMA(
    &huart1,
    rx_buf,
    sizeof(rx_buf)
);

IDLE中断：

void USART1_IRQHandler(void)
{
    if(__HAL_UART_GET_FLAG(
        &huart1,
        UART_FLAG_IDLE))
    {
        __HAL_UART_CLEAR_IDLEFLAG(&huart1);

        HAL_UART_DMAStop(&huart1);

        uint16_t len =
            sizeof(rx_buf)
            - __HAL_DMA_GET_COUNTER(
                  huart1.hdmarx);

        ProcessData(rx_buf, len);

        HAL_UART_Receive_DMA(
            &huart1,
            rx_buf,
            sizeof(rx_buf)
        );
    }

    HAL_UART_IRQHandler(&huart1);
}

看起来似乎没有问题。

但这里就可能隐藏多个风险。

风险一

先执行：

HAL_UART_DMAStop()

然后才读取NDTR。

某些情况下计数状态可能变化。

更稳妥的思路是：

先读取NDTR
再停止DMA

风险二

执行：

ProcessData()

时间太长。

这时候DMA已经停止。

如果串口继续收到数据：

数据可能丢失

风险三

处理完以后才重新启动DMA：

HAL_UART_Receive_DMA()

中间存在接收空窗期。

更好的架构应该让DMA尽快恢复。

例如：

IDLE
 ↓
计算长度
 ↓
迅速切换Buffer/重新开启DMA
 ↓
后续任务慢慢解析

而不是：

停止DMA
 ↓
复杂协议解析
 ↓
打印日志
 ↓
CRC计算
 ↓
重新开启DMA

---

二十一、推荐UART DMA + IDLE的设计方式

对于不定长协议，例如：

Modbus RTU
自定义串口协议
GPS
4G模块
传感器数据

推荐：

UART
 ↓
DMA Circular / ReceiveToIdle
 ↓
IDLE事件
 ↓
获取有效长度
 ↓
复制/切换Buffer
 ↓
消息队列
 ↓
协议解析Task

HAL库中很多STM32系列已经支持：

HAL_UARTEx_ReceiveToIdle_DMA()

例如：

HAL_UARTEx_ReceiveToIdle_DMA(
    &huart1,
    rx_buf,
    RX_BUF_SIZE
);

回调：

void HAL_UARTEx_RxEventCallback(
    UART_HandleTypeDef *huart,
    uint16_t Size)
{
    if(huart->Instance == USART1)
    {
        ProcessData(
            rx_buf,
            Size
        );
    }
}

这种方式通常比自己手动处理IDLE更加方便。

当然，具体行为还要结合STM32系列和HAL版本确认。

---

二十二、DMA异常推荐排查顺序

遇到DMA数据异常，我推荐不要一开始就不断修改CubeMX。

可以按照下面的顺序排查。

第一步：先确认源数据是不是正确

UART：

示波器
逻辑分析仪
串口抓包

SPI：

MOSI
MISO
CLK
CS

I²C：

SCL
SDA
ACK
Address

ADC：

万用表
示波器

如果外部信号本身就错：

DMA当然不可能得到正确数据

---

第二步：直接查看外设寄存器

例如UART：

RDR
ISR
SR
DR

ADC：

DR
ISR

SPI：

DR
SR

确认：

外设自己到底有没有拿到正确数据

如果外设寄存器就错：

重点查外设

如果外设寄存器正确，但RAM错误：

重点查DMA

---

第三步：检查DMA NDTR

DMA中很重要的寄存器：

NDTR

表示：

还剩多少数据没有传输

如果DMA长度：

100

现在：

NDTR = 60

说明：

已经搬运40个

如果NDTR完全不变：

100

说明DMA可能根本没收到请求。

重点检查：

外设DMA Request
DMA Enable
Channel/Request
DMA mapping

---

二十三、第四步：查看Buffer实际内存

不要只看打印结果。

直接使用IDE的Memory窗口查看：

rx_buf地址

例如：

0x20001000

观察：

DMA运行前
DMA运行中
DMA完成后

如果RAM实际内容正确：

但是程序打印错误

那么问题可能在：

Cache
字符串结束符
printf
解析函数
Buffer越界

而不是DMA。

这是一个非常实用的调试方法。

---

二十四、第五步：检查Buffer是否越界

例如：

uint8_t rx_buf[100];

却启动：

HAL_UART_Receive_DMA(
    &huart1,
    rx_buf,
    200
);

DMA会继续往后写。

结果可能覆盖：

其他变量
任务栈
控制变量
指针
RTOS对象

最终表现可能非常离谱：

DMA异常
程序跑飞
HardFault
任务死掉
变量莫名改变

实际上就是：

Memory Corruption

所以一定要确认：

DMA Length <= Buffer Size

---

二十五、第六步：检查数据宽度

确认：

Peripheral Data Width
Memory Data Width
变量类型

例如ADC：

Half Word
Half Word
uint16_t

UART：

Byte
Byte
uint8_t

---

二十六、第七步：检查内存位置

尤其是STM32H7：

Buffer在哪个RAM？
DMA能否访问？

使用：

printf("%p\r\n", rx_buf);

或者IDE：

Watch
Memory
Map File

确定变量地址。

---

二十七、第八步：检查Cache

如果芯片存在：

D-Cache

一定检查：

Clean
Invalidate
32-byte Cache Line
地址对齐

尤其是STM32H7。

很多看似：

DMA随机异常

实际上都是Cache一致性问题。

---

二十八、第九步：检查CPU是否同时访问Buffer

问自己三个问题：

DMA正在写Buffer时，
CPU会不会读？

DMA正在读Buffer时，
CPU会不会改？

中断和Task是否同时访问？

如果答案是：

会

就可能产生竞争。

解决方式：

双Buffer
环形Buffer
锁
状态机
消息队列
临界区

---

二十九、第十步：检查外设时序

例如RS485：

DE什么时候拉高？
DE什么时候拉低？

SPI：

CS什么时候拉低？
什么时候拉高？

ADC：

Trigger频率是多少？
采样时间够不够？

UART：

DMA有没有提前打开？
IDLE有没有清除？
ORE有没有出现？

DMA只是传输数据。

外设时序不对，DMA一样只能搬运错误结果。

---

三十、一个完整DMA故障定位思维导图

可以按照下面这条路线理解：

                DMA数据异常
                     │
         ┌───────────┴───────────┐
         │                       │
      源数据错误              源数据正确
         │                       │
      查硬件                     ↓
      查协议                  查外设寄存器
                                 │
                     ┌───────────┴───────────┐
                     │                       │
                  寄存器错                寄存器对
                     │                       │
                  查外设                     ↓
                                         查DMA
                                           │
                  ┌────────────────────────┼───────────────┐
                  │                        │               │
                NDTR                    Buffer          Memory
                  │                        │               │
              DMA是否工作             是否越界         DMA可访问？
                                           │
                                           ↓
                                         Cache
                                           │
                                           ↓
                                         并发
                                           │
                                           ↓
                                         时序

不要把所有问题都压缩成：

DMA错了

---

三十一、STM32 DMA常见问题速查表

现象	优先检查
DMA完全没数据	DMA Request、Channel、Stream、Enable
第一次正常第二次不工作	Normal模式未重新启动
数据一直不变化	DMA未重启、Cache、ADC未连续转换
数据整体错位	UART残留数据、SPI Dummy Byte
偶尔少第一个字节	DMA启动太晚
最后一个字节错误	UART TC、SPI BSY
DMA中断正常但数据旧	D-Cache
Debug正常Run异常	时序、竞争、Buffer生命周期
H7 DMA完全异常	DMA不可访问DTCM
ADC DMA数值异常	ADC采样时间、Rank、DMA宽度
数据重复	Circular覆盖、解析逻辑错误
字符串后面乱码	没有\0
DMA发送过程中乱码	CPU同时修改TX Buffer
接收大数据随机异常	Buffer越界、处理速度不足
RTOS下偶发异常	中断优先级、竞争、任务处理不及时

---

三十二、字符串DMA还有一个非常容易忽略的问题

假设UART DMA收到：

HELLO

Buffer：

uint8_t rx_buf[100];

DMA实际只写入：

H E L L O

也就是：

48 45 4C 4C 4F

DMA不会自动帮你补：

00

如果直接：

printf("%s\r\n", rx_buf);

printf会一直往后找：

'\0'

因此可能打印：

HELLOxxxxxxxxxxxx

然后你以为：

DMA后面的数据怎么全乱了？

实际上DMA根本没问题。

正确做法：

rx_buf[len] = '\0';

前提是Buffer多预留一个字节：

uint8_t rx_buf[RX_SIZE + 1];

例如：

if(len < RX_SIZE)
{
    rx_buf[len] = '\0';
}

---

三十三、不要用printf判断所有DMA问题

printf本身可能带来新的问题。

例如：

printf("DMA RX:%s\r\n", rx_buf);

如果printf底层同样使用：

UART

甚至也是：

UART DMA

就可能发生冲突。

另外printf速度较慢。

115200bps情况下，大量打印日志会严重影响实时性。

所以调试高速DMA时建议结合：

IDE Watch
Memory窗口
逻辑分析仪
示波器
SWO
RTT
状态变量
错误计数器

而不是只依赖printf。

---

三十四、推荐增加DMA调试变量

实际工程中可以定义：

typedef struct
{
    uint32_t rx_count;
    uint32_t tx_count;
    uint32_t dma_error;
    uint32_t uart_error;
    uint32_t idle_count;
    uint32_t overflow_count;

} DMA_Debug_t;

DMA_Debug_t dma_debug;

例如：

void HAL_UART_RxCpltCallback(
    UART_HandleTypeDef *huart)
{
    dma_debug.rx_count++;
}

错误回调：

void HAL_UART_ErrorCallback(
    UART_HandleTypeDef *huart)
{
    dma_debug.uart_error++;
}

DMA错误：

dma_debug.dma_error++;

这样运行一段时间后，能够明显帮助判断：

到底是DMA没完成，
还是UART本身报错，
还是Buffer处理不及时。

比不停打印日志更加可靠。

---

三十五、工程中推荐的DMA设计原则

为了减少DMA随机异常，建议遵循下面几个原则。

1. DMA Buffer尽量使用全局变量或static

推荐：

static uint8_t uart_rx_buf[256];

不推荐：

void test(void)
{
    uint8_t buf[256];

    HAL_UART_Receive_DMA(
        &huart1,
        buf,
        256
    );
}

---

2. DMA进行过程中不要随意修改Buffer

TX：

DMA完成前CPU不要改

RX：

DMA正在写的时候CPU避免处理同一片区域

---

3. 高速数据推荐双Buffer

例如：

Buffer A ← DMA
Buffer B ← CPU

交换

Buffer B ← DMA
Buffer A ← CPU

---

4. 中断里面不要做复杂处理

不要：

void DMA_IRQHandler(void)
{
    CRC_Calculate();
    ParseProtocol();
    printf();
    SaveFlash();
}

推荐：

void DMA_IRQHandler(void)
{
    dma_event = 1;
}

然后：

Task/Main Loop

负责处理。

---

5. H7/F7必须建立Cache意识

开发STM32H7时，一看到：

DMA
Ethernet
SDMMC
USB
Camera
ADC
SPI

就应该条件反射想到：

Cache一致性
MPU
内存区域
Cache Line

---

三十六、一套实战DMA排查Checklist

以后遇到STM32 DMA异常，可以直接按照下面检查。

DMA基础配置

• DMA Stream / Channel / Request是否正确
• DMA方向是否正确
• Peripheral Increment是否正确
• Memory Increment是否开启
• Peripheral Width是否正确
• Memory Width是否正确
• Normal / Circular模式是否符合需求
• DMA中断是否正常进入

数据层

• Buffer大小是否足够
• DMA Length是否超过Buffer
• Buffer变量类型是否匹配DMA宽度
• 字符串是否补\0
• CPU是否同时修改DMA Buffer

内存层

• Buffer是否位于DMA可访问RAM
• STM32H7/F7是否存在D-Cache问题
• 是否执行Clean/Invalidate
• Cache地址是否正确对齐

外设层

• UART是否存在ORE/FE/NE
• SPI是否存在Dummy Byte
• SPI CS时序是否正确
• UART是否真正等待TC
• ADC Rank顺序是否正确
• ADC采样时间是否足够

时序层

• DMA是否在数据到来前启动
• DMA重新启动是否存在空窗期
• CPU处理速度是否跟得上DMA
• Circular模式是否覆盖未处理数据
• 中断优先级是否合理

软件架构

• DMA Buffer是否使用局部变量
• 中断中是否进行了耗时处理
• 多任务是否同时访问Buffer
• 是否需要双Buffer
• 是否需要Ring Buffer

---

三十七、总结

STM32使用DMA以后出现数据异常，最容易犯的错误就是：

一看到DMA数据不对，就开始反复修改DMA配置。

实际上，一个完整DMA数据链路是：

外部信号
   ↓
外设
   ↓
外设寄存器
   ↓
DMA Request
   ↓
DMA
   ↓
总线
   ↓
RAM
   ↓
Cache
   ↓
CPU
   ↓
应用程序

所以DMA数据异常可能来自任何一层。

尤其需要重点关注下面这些问题：

① D-Cache一致性
② DMA无法访问某些RAM
③ 数据宽度与变量类型不匹配
④ Memory Increment配置错误
⑤ Normal/Circular模式理解错误
⑥ DMA完成≠外设真正完成
⑦ UART/SPI外设残留状态
⑧ IDLE接收长度计算错误
⑨ CPU与DMA同时访问Buffer
⑩ DMA使用了生命周期已经结束的局部变量

其中在STM32H7项目中，最应该首先怀疑的是：

Cache
+
内存区域

而在STM32F1/F4等项目中，则更应该重点排查：

Buffer
+
数据宽度
+
外设时序
+
DMA重启
+
并发访问

一个非常实用的DMA排查原则是：

先证明外设数据正确，再证明DMA确实搬运了数据，最后再检查CPU读取的数据是否和RAM一致。

这样就可以把一个看似复杂的"DMA随机异常"，逐层缩小到某一个具体环节。

DMA并不可怕。

真正困难的是：

不要只盯着DMA，而要看完整的数据链路。

---

写在最后

在STM32实际项目中，UART DMA、ADC DMA、SPI DMA的很多"玄学问题"，最后往往都不是DMA控制器坏了，而是Cache、Buffer、时序、外设状态或者软件架构的问题。

如果你遇到：

DMA第一次正常，第二次异常
DMA数据一直不更新
DMA收到的数据错位
DMA偶尔少一个字节
Debug正常、Run异常
STM32H7 DMA读取到旧数据
