ESP32-S3+INMP441+MAX98357 本地 WAV 录音播放方案详解

一、软硬件环境说明

硬件环境： ESP32-S3+INMP441+MAX98357A

软件环境：Arduino 开发环境

1. 硬件说明

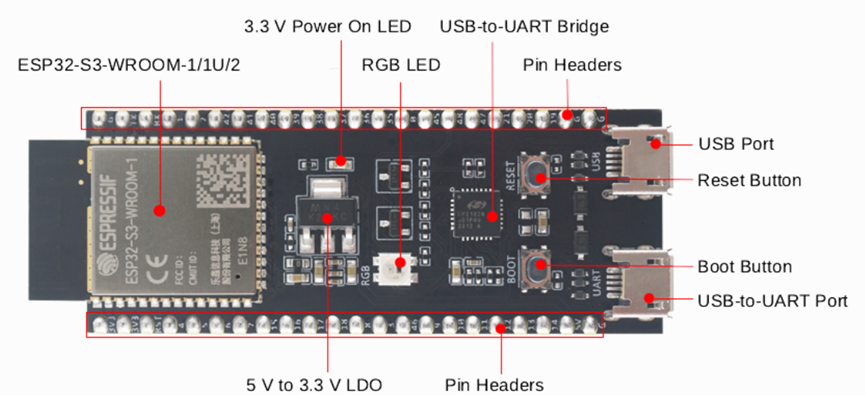

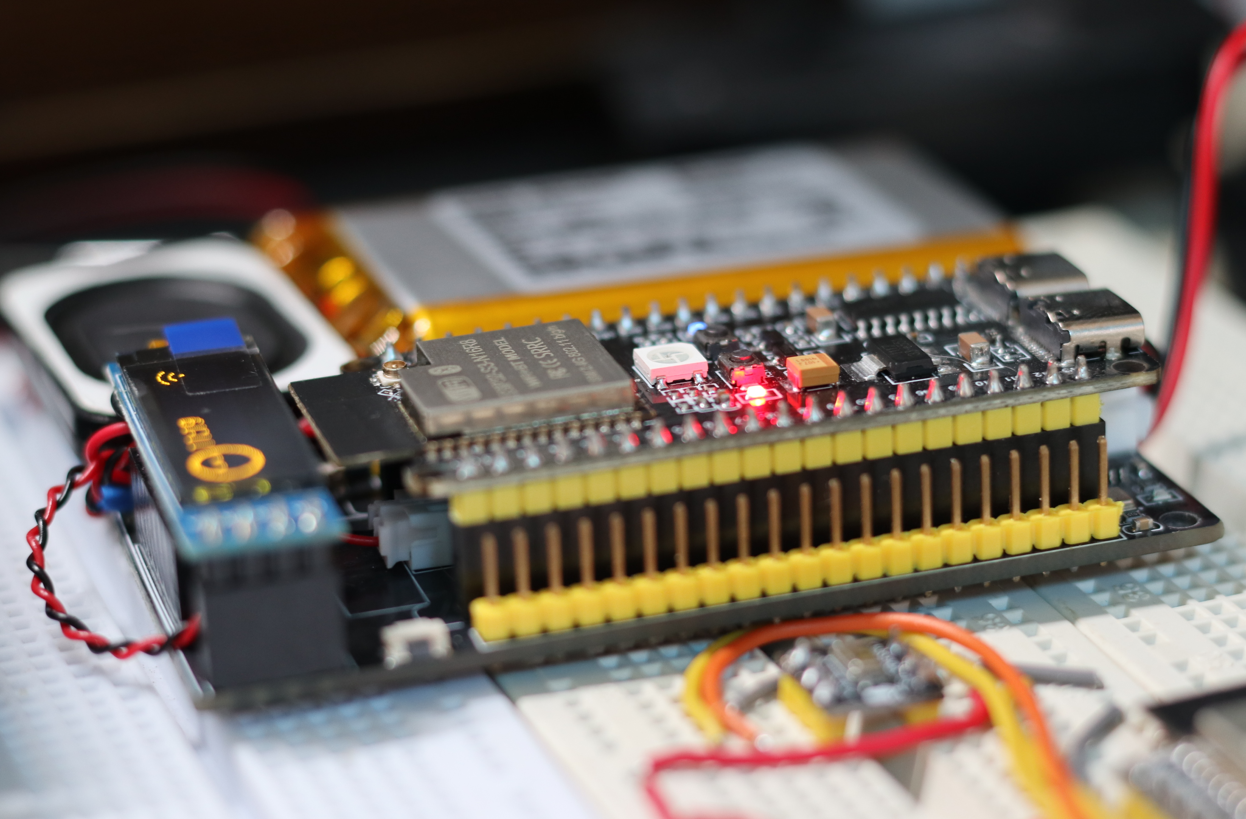

ESP32-S3-DevKitC-1 是一款入门级开发板，搭载 Wi-Fi + Bluetooth® LE 模组 ESP32-S3-WROOM-1、ESP32-S3-WROOM-1U 或 ESP32-S3-WROOM-2。

|--------------|-------------------|
| 参数项 | 规格说明 |
| Flash 存储 | 16MB，用于存放固件与音频资源 |
| PSRAM | 8MB，用于高速音频缓冲与数据处理 |
| 核心架构 | 双核 240MHz，确保实时响应 |

输入端 - INMP441 数字麦克风

高灵敏度与数字信号直传特性，降低噪声干扰。

输出端 - MAX98357A D 类功放

高效率驱动能力，适合直接驱动扬声器。

2. 依赖库安装

依赖：ESP32 内置 driver/i2s.h、SPIFFS.h、Adafruit_NeoPixel 库（一键安装即可）

Arduino 库管理器搜索安装：Adafruit NeoPixel（作者 Adafruit）

安装方法（Arduino IDE）

1. 顶部菜单：项目 → 加载库 → 管理库
2. 搜索：Adafruit NeoPixel
3. 作者：Adafruit
4. 点击安装（建议安装最新稳定版）

3. ESP32-S3 N16R8开发板配置

1. 开发板：ESP32S3 Dev Module
2. Flash Size：16MB (QIO)
3. PSRAM：8MB PSRAM
4. USB Mode：USB OTG

二、硬件接线说明

1. INMP441（I2S0 输入录音）

|-------------|-------------------|
| INMP441 | ESP32-S3 GPIO |
| SCK | 4 |
| WS | 5 |
| SD | 6 |
| VCC | 3.3V |
| GND | GND |

2. MAX98357A（I2S1 输出播放）

|--------------|-------------------|
| MAX98357 | ESP32-S3 GPIO |
| BCLK | 15 |
| LRCLK | 16 |
| DIN | 7 |
| SD | 3.3V（必须拉高使能） |
| VIN | 5V |
| GND | GND |

关键：三个模块共 GND，否则电流噪声巨大；MAX98357 SD 脚悬空无声。

3. 板载外设

• BOOT 按键：GPIO0（无需外接）
• WS2812：GPIO48（开发板自带）

三、程序功能说明

1. 短按播放功能

1. 松手后触发播放当前 recordN.wav
2. WS2812 亮绿色，播放完毕熄灭
3. 文件序号自动 + 1，5 之后回到 1 循环

2. 长按录音功能

1. 按住 BOOT 键不放，内部计时走到 500ms立刻启动录音，红灯点亮
2. 只要手指不松开就一直录，松开按键瞬间停止录音、保存 WAV、红灯熄灭
3. 保护限制：最长连续录制 60 秒，到点强制结束
4. 保存成功后文件序号 + 1，满 5 个覆盖第一个

3. LED 状态显示功能

• 空闲：全灭
• 按住录音中：红色常亮
• 文件播放中：绿色常亮

4. 其他功能

• 文件：record1.wav ~ record5.wav 循环覆盖
• 每次录制 / 播放结束自动打印 SPIFFS 总容量、已用、剩余空间
• I2S 每次使用完毕卸载端口，杜绝 ESP32-S3 内核 Guru 崩溃
• 硬件接线完全沿用之前即可

四、程序代码

1. I2S0 硬件通道专门做录音 RX读取 INMP441 的 I2S PCM 数字音频；

2. I2S1 硬件通道专门做播放 TX推送数据给 MAX98357；

3. 采样率 16kHz、16bit 单声道，是语音最低开销标准；

4. 环形数组做短时缓冲，避免 S3 任务调度造成断音、卡顿；

5. 纯硬件 I2S DMA 搬运，CPU 占用极低。

   #include <Arduino.h>
   #include <driver/i2s.h>
   #include <SPIFFS.h>
   #include <Adafruit_NeoPixel.h>

   // ===================== 硬件引脚 =====================
   #define I2S0_BCLK 4
   #define I2S0_WS 5
   #define I2S0_IN 6

   #define I2S1_BCLK 15
   #define I2S1_WS 16
   #define I2S1_OUT 7

   #define BOOT_KEY_PIN 0
   #define WS2812_PIN 48
   #define NUMPIXELS 1

   // 音频参数
   #define SAMPLE_RATE 16000
   #define BITS_PER_SAMPLE 16
   #define CHANNELS 1
   #define BUF_SAMPLES 128

   // 业务规则
   #define MAX_RECORD_NUM 5
   #define LONG_PRESS_THR 500 // 按住超过500ms判定为录音模式
   #define MAX_RECORD_DUR 60000 // 最长录音60秒(ms)

   // WAV文件头结构体
   typedef struct {
   char riff[4];
   uint32_t file_len;
   char wave[4];
   char fmt[4];
   uint32_t fmt_len;
   uint16_t audio_fmt;
   uint16_t channels;
   uint32_t sample_rate;
   uint32_t byte_rate;
   uint16_t block_align;
   uint16_t bits_per_sample;
   char data_tag[4];
   uint32_t data_len;
   } WavHeader;

   Adafruit_NeoPixel led(NUMPIXELS, WS2812_PIN, NEO_GRB + NEO_KHZ800);
   File wavFile;
   int16_t audioBuf[BUF_SAMPLES];
   uint8_t currentFileIndex = 1;

   // ===================== I2S 配置 =====================
   const i2s_config_t i2sCfgRx = {
   .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
   .sample_rate = SAMPLE_RATE,
   .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
   .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
   .communication_format = I2S_COMM_FORMAT_STAND_I2S,
   .intr_alloc_flags = 0,
   .dma_buf_count = 4,
   .dma_buf_len = BUF_SAMPLES,
   .use_apll = true,
   .tx_desc_auto_clear = false,
   .fixed_mclk = 0
   };

   const i2s_pin_config_t pinCfgRx = {
   .mck_io_num = I2S_PIN_NO_CHANGE,
   .bck_io_num = I2S0_BCLK,
   .ws_io_num = I2S0_WS,
   .data_out_num = I2S_PIN_NO_CHANGE,
   .data_in_num = I2S0_IN
   };

   const i2s_config_t i2sCfgTx = {
   .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
   .sample_rate = SAMPLE_RATE,
   .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
   .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
   .communication_format = I2S_COMM_FORMAT_STAND_I2S,
   .intr_alloc_flags = 0,
   .dma_buf_count = 4,
   .dma_buf_len = BUF_SAMPLES,
   .use_apll = true,
   .tx_desc_auto_clear = true,
   .fixed_mclk = 0
   };

   const i2s_pin_config_t pinCfgTx = {
   .mck_io_num = I2S_PIN_NO_CHANGE,
   .bck_io_num = I2S1_BCLK,
   .ws_io_num = I2S1_WS,
   .data_out_num = I2S1_OUT,
   .data_in_num = I2S_PIN_NO_CHANGE
   };

   // ===================== 工具函数 =====================
   void setLed(uint8_t r, uint8_t g, uint8_t b) {
   led.setPixelColor(0, led.Color(r, g, b));
   led.show();
   }

   String getFileName(uint8_t idx) {
   return "/record" + String(idx) + ".wav";
   }

   void writeWavHeader(File &f, uint32_t dataLen) {
   WavHeader hdr;
   uint32_t byteRate = SAMPLE_RATE * CHANNELS * (BITS_PER_SAMPLE / 8);
   uint16_t blockAlign = CHANNELS * (BITS_PER_SAMPLE / 8);

    memcpy(hdr.riff, "RIFF", 4);
    hdr.file_len = 36 + dataLen;
    memcpy(hdr.wave, "WAVE", 4);
    memcpy(hdr.fmt, "fmt ", 4);
    hdr.fmt_len = 16;
    hdr.audio_fmt = 1;
    hdr.channels = CHANNELS;
    hdr.sample_rate = SAMPLE_RATE;
    hdr.byte_rate = byteRate;
    hdr.block_align = blockAlign;

   hdr.bits_per_sample = BITS_PER_SAMPLE;
   memcpy(hdr.data_tag, "data", 4);
   hdr.data_len = dataLen;

   f.write((uint8_t *)&hdr, sizeof(WavHeader));
   }

   void printSPIFFSInfo() {
   size_t totalBytes = SPIFFS.totalBytes();
   size_t usedBytes = SPIFFS.usedBytes();
   size_t freeBytes = totalBytes - usedBytes;

   Serial.println("==================== SPIFFS 空间 ====================");
   Serial.printf("总容量: %d (%.2f KB)\n", totalBytes, totalBytes / 1024.0);
   Serial.printf("已使用: %d (%.2f KB)\n", usedBytes, usedBytes / 1024.0);
   Serial.printf("剩余: %d (%.2f KB)\n", freeBytes, freeBytes / 1024.0);
   Serial.println("====================================================\n");
   }

   // 按住录音，松开停止，最长60秒
   uint32_t holdRecording(uint8_t fileIdx) {
   String filePath = getFileName(fileIdx);
   Serial.printf("开始录音流程，保存至 %s，最长60秒上限\n", filePath.c_str());

   setLed(255, 0, 0); // 红灯 录音中

   i2s_driver_install(I2S_NUM_0, &i2sCfgRx, 0, NULL);
   i2s_set_pin(I2S_NUM_0, &pinCfgRx);
   i2s_zero_dma_buffer(I2S_NUM_0);

   if (SPIFFS.exists(filePath)) {
   SPIFFS.remove(filePath);
   Serial.printf("覆盖旧文件: %s\n", filePath.c_str());
   }
   wavFile = SPIFFS.open(filePath, FILE_WRITE);
   if (!wavFile) {
   Serial.println("文件创建失败");
   i2s_driver_uninstall(I2S_NUM_0);
   setLed(0, 0, 0);
   return 0;
   }

   wavFile.seek(sizeof(WavHeader));
   uint32_t totalDataLen = 0;
   unsigned long startMs = millis();

   // 循环条件：按键仍按住 并且 未超60秒最大时长
   while (digitalRead(BOOT_KEY_PIN) == LOW && (millis() - startMs) < MAX_RECORD_DUR) {
   size_t readLen = 0;
   i2s_read(I2S_NUM_0, audioBuf, sizeof(audioBuf), &readLen, 10);
   if (readLen > 0) {
   wavFile.write((uint8_t *)audioBuf, readLen);
   totalDataLen += readLen;
   }
   }

   // 收尾保存WAV
   unsigned long recTime = millis() - startMs;
   wavFile.seek(0);
   writeWavHeader(wavFile, totalDataLen);
   wavFile.close();
   i2s_driver_uninstall(I2S_NUM_0);
   setLed(0, 0, 0);

   Serial.printf("录音结束，实际时长：%d ms，音频数据长度：%d Bytes\n", recTime, totalDataLen);
   printSPIFFSInfo();
   return recTime;
   }

   // 播放指定序号文件
   void playAudio(uint8_t fileIdx) {
   String filePath = getFileName(fileIdx);
   Serial.printf("播放文件: %s\n", filePath.c_str());

   if (!SPIFFS.exists(filePath)) {
   Serial.printf("文件 %s 不存在，跳过播放\n", filePath.c_str());
   return;
   }

   setLed(0, 255, 0);
   wavFile = SPIFFS.open(filePath, FILE_READ);
   if (!wavFile) {
   Serial.println("打开播放文件失败");
   setLed(0, 0, 0);
   return;
   }

   wavFile.seek(sizeof(WavHeader));
   i2s_driver_install(I2S_NUM_1, &i2sCfgTx, 0, NULL);
   i2s_set_pin(I2S_NUM_1, &pinCfgTx);
   i2s_zero_dma_buffer(I2S_NUM_1);

   while (wavFile.available()) {
   size_t rlen = wavFile.read((uint8_t *)audioBuf, sizeof(audioBuf));
   if (rlen > 0) {
   size_t wlen;
   i2s_write(I2S_NUM_1, audioBuf, rlen, &wlen, portMAX_DELAY);
   }
   }

   wavFile.close();
   i2s_driver_uninstall(I2S_NUM_1);
   setLed(0, 0, 0);
   Serial.println("播放完成\n");
   printSPIFFSInfo();
   }

   void setup() {
   Serial.begin(115200);

   led.begin();
   led.setBrightness(80);
   setLed(0, 0, 0);

   pinMode(BOOT_KEY_PIN, INPUT_PULLUP);

   if (!SPIFFS.begin(true)) {
   Serial.println("SPIFFS 挂载失败");
   } else {
   Serial.println("SPIFFS 挂载成功");
   printSPIFFSInfo();
   }
   }

   void loop() {
   // 检测按键按下
   if (digitalRead(BOOT_KEY_PIN) == LOW) {
   unsigned long pressStart = millis();
   bool isRecordMode = false;

    // 持续按住循环检测
    while (digitalRead(BOOT_KEY_PIN) == LOW) {
      unsigned long heldTime = millis() - pressStart;
      // 按住超过500ms，进入录音模式
      if (heldTime >= LONG_PRESS_THR && !isRecordMode) {
        isRecordMode = true;
        holdRecording(currentFileIndex);
      }
      delay(10);
    }

    // 松手后总按下时长
    unsigned long totalHold = millis() - pressStart;

    if (isRecordMode) {
      // 有效录音，序号轮转
      currentFileIndex++;
      if (currentFileIndex > MAX_RECORD_NUM) {
        currentFileIndex = 1;
      }
      Serial.printf("下次录音将保存至 record%d.wav\n\n", currentFileIndex);
    } else {
      // 按住不足500ms，短按 = 切换播放
      playAudio(currentFileIndex);
      currentFileIndex++;
      if (currentFileIndex > MAX_RECORD_NUM) {
        currentFileIndex = 1;
      }
      Serial.printf("下次播放将指向 record%d.wav\n\n", currentFileIndex);
    }

   }

   delay(20);
   }

五、 I2S 完整解析

适用：ESP-IDF Legacy I2S API，driver/i2s.h

1. 关键 API 汇总

|----------------------|---------------------|
| 函数 | 作用 |
| i2s_driver_install | 注册初始化 I2S 硬件外设 |
| i2s_set_pin | I2S 外设绑定 GPIO 引脚 |
| i2s_zero_dma_buffer | 清空 DMA 残留音频，消除上电杂音 |
| i2s_read | I2S 接收：读取麦克风 PCM 数据 |
| i2s_write | I2S 发送：推送 PCM 数据到功放 |
| i2s_driver_uninstall | 释放 I2S 驱动资源 |

2. 两个核心结构体

① i2s_config_t I2S 通用时序配置（RX/_TX 分别定义）

const i2s_config_t i2sCfgRx = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX), // 主机模式 + I2S接收（麦克风）
    .sample_rate = SAMPLE_RATE,                           // 采样率 16000Hz
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,         // 每个采样16bit
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,          // 仅左声道（INMP441单声道输出）
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,    // 标准I2S格式
    .intr_alloc_flags = 0,                                // 中断默认配置
    .dma_buf_count = 4,                                   // DMA缓冲区数量 =4
    .dma_buf_len = BUF_SAMPLES,                            // 每个DMA缓冲区采样点数=128
    .use_apll = true,                                     // 使用APLL高精度时钟，音频采样更稳定，减少噪声、频偏
    .tx_desc_auto_clear = false,                           // RX接收：不自动清理发送描述符
    .fixed_mclk = 0
    };

const i2s_config_t i2sCfgTx = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX), // 主机模式 + I2S发送（功放）
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = 0,
    .dma_buf_count = 4,
    .dma_buf_len = BUF_SAMPLES,
    .use_apll = true,
    .tx_desc_auto_clear = true, // TX开启：发送完成自动清空DMA缓冲区，避免杂音残留
    .fixed_mclk = 0
    };

DMA 缓冲说明（音频缓冲核心）

dma_buf_count=4、dma_buf_len=128

• ESP32 I2S 依靠DMA 搬运音频数据，CPU 不需要逐字节搬运，降低占用
• 总 DMA 缓存采样：4 × 128 = 512 个采样点
• 作用：平滑数据流，防止 CPU 读写文件卡顿造成音频断音、爆音

② i2s_pin_config_t I2S 引脚映射

const i2s_pin_config_t pinCfgRx = {
    .mck_io_num = I2S_PIN_NO_CHANGE, // 不使用MCLK主时钟（INMP441无需MCLK）
    .bck_io_num = I2S0_BCLK,         // BCLK位时钟
    .ws_io_num = I2S0_WS,            // WS左右声道帧时钟
    .data_out_num = I2S_PIN_NO_CHANGE, // RX无数据输出引脚
    .data_in_num = I2S0_IN            // 麦克风数据输入引脚
};

TX 结构体相反：data_out_num指定输出引脚，data_in_num悬空

3. I2S 初始化流程

// 1. 安装I2S0驱动，传入配置
i2s_driver_install(I2S_NUM_0, &i2sCfgRx, 0, NULL);
// 2. 绑定GPIO引脚到I2S硬件外设
i2s_set_pin(I2S_NUM_0, &pinCfgRx);
// 3. 清空DMA缓存残留数据，防止上电杂音
i2s_zero_dma_buffer(I2S_NUM_0);

⚠️ 本程序设计：每次录音开始才安装驱动，录音结束 i2s_driver_uninstall 卸载 优点：空闲释放外设资源；缺点：频繁安装卸载有微小耗时，适合低频录音场景，不适合持续实时对讲。 播放函数 playAudio 对 I2S_NUM_1 使用完全一致初始化流程。

4. I2S 音频采集

size_t readLen = 0;
// 从I2S0 DMA缓冲区读取音频到内存数组 audioBuf
i2s_read(I2S_NUM_0, audioBuf, sizeof(audioBuf), &readLen, 10);

参数解释：

1. I2S_NUM_0：指定 I2S 硬件端口
2. audioBuf：应用层软件缓冲区（int16_t audioBuf 128），存放读到的 16bit PCM 采样
3. sizeof(audioBuf)：期望读取字节数
4. readLen：函数执行完成后，实际读到的有效字节
5. 10：超时时间 (ms)，超时未读到数据直接返回

采集数据流链路

INMP441麦克风 → I2S0硬件 → DMA环形缓冲区 → i2s_read → audioBuf(软件缓存) → SPIFFS写入文件

分层缓冲：硬件 DMA 缓冲 + 上层数组 audioBuf 二级缓冲，保障音频连续

5. I2S 音频播放

size_t wlen;
i2s_write(I2S_NUM_1, audioBuf, rlen, &wlen, portMAX_DELAY);

1. 读取 SPIFFS 中 WAV 的 PCM 原始数据放入 audioBuf
2. i2s_write 将内存 PCM 数据写入 I2S1 的 DMA 缓冲区
3. I2S 硬件自动按照 16kHz 时序输出给 MAX98357 功放
4. portMAX_DELAY：永久阻塞等待缓冲区可写入（播放场景，保证音频不中断）

播放数据流链路：SPIFFS WAV文件 → audioBuf软件缓存 → i2s_write → I2S1 DMA缓冲区 → I2S硬件 → MAX98357 → 扬声器

6. I2S 资源释放

i2s_driver_uninstall(I2S_NUM_0);

录音 / 播放完成后卸载驱动，释放 I2S 外设、DMA 内存，避免多次重复安装驱动报错。

---
