【计算机网络 | 数据链路层7：VLAN：一台交换机如何划分多个逻辑局域网？】

上一篇我们已经知道，交换机会从进入端口的源 MAC 地址中学习 MAC 地址表，并据此把已知单播帧定向转发到正确端口。这样一来，同一台交换机上的主机不必再像连接集线器时那样共享冲突域。

但还有一个问题：如果一台 48 端口交换机接入了公司所有部门，某台主机发出 ARP 请求等广播帧，交换机仍会把它泛洪到除入端口外的所有端口。MAC 地址表能缩小已知单播流量，却不能把广播流量按部门隔开。

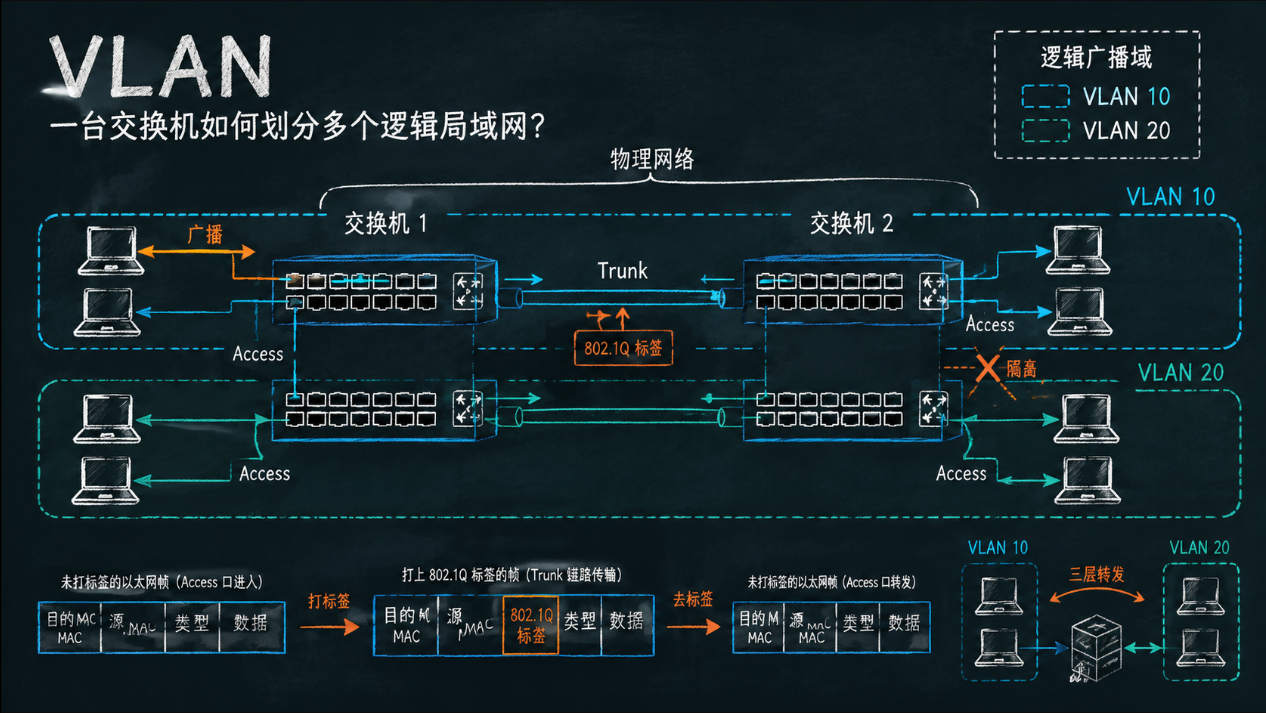

这一篇仍位于 TCP/IP 五层模型的数据链路层。我们来理解 VLAN 如何在不额外铺设多套物理网络的前提下，把一台或多台交换机划分成多个彼此隔离的逻辑局域网。

一、交换机为什么还需要 VLAN？

先区分两个经常一起出现的概念：

冲突域：多个设备可能因同时发送而发生碰撞的范围。
广播域：一个二层广播帧能够传播到的范围。

在现代交换式以太网里，交换机的每个端口通常是独立冲突域；但在没有 VLAN 的普通二层交换网络中，所有端口仍属于同一个广播域。ARP 请求、DHCP 初始请求等广播帧会被交换机泛洪到这个广播域的各个端口。

网络规模变大后，这会带来三个直接问题：

广播流量泛滥：传统交换机网络中，广播帧（如ARP查询、DHCP请求）会穿透整个机构网络，既占用带宽又存在安全隐患。比如行政部门的财务数据广播可能被研发部门的Wireshark工具嗅探，导致商业机密泄露。

而VLAN技术可在单台交换机内划分多个"虚拟广播域"，如将行政部门、研发部门分别标记为VLAN 10和VLAN 20，广播帧仅在本VLAN内传播，隔离效果等同于用路由器划分物理子网，但无需额外设备。
交换机资源浪费：当机构拥有10个5-10人的小组时，传统方案需部署10台第一级交换机，设备成本高昂且管理复杂。

而VLAN支持在单台高密度交换机（如96端口）上实现逻辑隔离。一台核心交换机，通过VLAN将不同项目组划分为独立网络，既节省物理空间又简化布线。这种"一台交换机、多个虚拟网"的模式，实现"一网多用"且互不干扰。
用户管理僵化：传统网络中，员工跨部门移动需重新插拔网线，属于多部门的用户更需复杂配置。

而VLAN通过"端口绑定+动态标签"实现逻辑迁移：管理员仅需在交换机配置中将用户端口从VLAN 10调整为VLAN 20，用户设备无需任何操作即可接入新部门网络。

VLAN 的目标不是让交换机"转发得更快"，而是让交换机在二层转发时拥有一条额外规则：帧只应在同一个 VLAN 的端口之间传播。

二、VLAN 是什么：在逻辑上划分广播域

VLAN 是 Virtual Local Area Network 的缩写，中文通常译为虚拟局域网。它把一组端口或终端划入同一个逻辑局域网，而不要求它们物理上接在同一片连续的网线或同一台交换机上。

可以把一台交换机想象成一栋办公楼：物理端口像房间，交换机像走廊。没有 VLAN 时，广播相当于在整层楼广播通知；划分 VLAN 后，楼里出现了几道逻辑隔断，VLAN 10 的通知只会传到 VLAN 10，VLAN 20 的通知只会传到 VLAN 20。网线和交换机仍是原来的硬件，变化的是交换机对端口和帧的处理规则。

例如，把端口划分如下：

端口	连接设备	所属 VLAN
1、2、5	研发部电脑	VLAN 10
3、4、6	财务部电脑	VLAN 20

此时，端口 1 上的主机发出 ARP 广播，交换机只会把它转发到 VLAN 10 中的端口 2、5，而不会发往 VLAN 20 的端口 3、4、6。

因此可以先记住两句话：

一个 VLAN 就是一个独立的二层广播域。

同一 VLAN 内的主机可以由二层交换直接通信；不同 VLAN 的主机若要通信，需要经过三层转发。

这里的"独立"是指二层转发与广播范围独立，并不表示不同 VLAN 的主机永远无法通信。后文会看到，它们可以通过路由器或三层交换机通信。

三、交换机如何知道一帧属于哪个 VLAN？

最常用的方式是基于交换机端口划分 VLAN。管理员为交换机端口配置所属 VLAN，终端主机不需要自己在普通以太网帧里填写 VLAN 编号。

假设电脑 A 接在端口 1，端口 1 被配置为 VLAN 10；电脑 B 接在端口 3，端口 3 被配置为 VLAN 20。当 A 发出一个普通以太网帧时，交换机从端口 1 收到它，就能根据"入端口属于 VLAN 10"这一配置，把该帧归入 VLAN 10 的转发范围。

这也说明 VLAN 并不会替代 MAC 地址表：

VLAN 先回答：这帧属于哪个二层广播域？
MAC 地址表再回答：在这个 VLAN 内，目的 MAC 应从哪个端口出去？

实际设备中的 MAC 地址表通常会把 VLAN 维度也纳入表项。相同的 MAC 地址即使出现在不同 VLAN 中，也不会因此混为同一个转发目标。可以把查表过程理解为：先在正确的 VLAN 范围内，再查目的 MAC 地址。

四、802.1Q 标签：让 VLAN 信息跨交换机传递

仅在一台交换机内部，端口配置就足以判断 VLAN。但当同一个 VLAN 的成员分布在多台交换机上时，交换机之间传递的帧还必须携带"我属于哪个 VLAN"的信息。

IEEE 802.1Q 标准为此规定了 VLAN 标签。交换机可以在以太网帧的源 MAC 地址字段之后、类型字段之前插入一个 4 字节标签，使相邻交换机能够识别该帧所属的 VLAN。

text 复制代码

普通以太网帧：
目的 MAC | 源 MAC | 类型 | 数据 | FCS

带 802.1Q 标签的帧：
目的 MAC | 源 MAC | VLAN 标签（4 字节） | 类型 | 数据 | FCS

这 4 字节中，最值得掌握的是：

字段	长度	作用
TPID	16 比特	常见值为 `0x8100`，用于标识这是一个 802.1Q 标记帧
PCP	3 比特	优先级标记，可用于服务质量处理
DEI	1 比特	丢弃资格指示位，具体使用依设备与策略而定
VID	12 比特	VLAN 标识符，指出帧属于哪个 VLAN

VID 有 12 比特，数值范围为 0 到 4095；其中 0 和 4095 有保留用途，通常可配置的 VLAN 编号是 1 到 4094。这里不必把 VLAN ID 误解成 IP 子网号或 MAC 地址：它只是二层交换域中的一个逻辑编号。

普通电脑连接交换机时，网卡通常发送和接收不带 VLAN 标签的以太网帧。标签主要由交换机在内部处理，或在交换机之间的链路上传递。因此，给帧加上标签常称为打标签 ，移除标签则称为去标签。

五、Access 与 Trunk：两类端口各做什么？

端口类型决定了交换机接收和发送 VLAN 帧的方式。学习阶段先掌握最常见的两类即可。

端口类型	常见连接对象	可承载 VLAN 数量	对终端一侧帧的典型表现
Access 端口	PC、打印机、普通服务器	一个	通常收发不带标签的普通以太网帧
Trunk 端口	另一台交换机、路由器、部分服务器或无线设备	多个	通常使用 802.1Q 标签区分不同 VLAN 的帧

1. Access 端口：把终端接入某一个 VLAN

Access 端口通常只属于一个 VLAN。它有一个端口 VLAN ID，常写作 PVID。当一个不带标签的帧从该端口进入时，交换机会把它归入 PVID 对应的 VLAN；在交换机内部，可以把这个过程理解为给帧补上了对应的 VLAN 身份。

当帧从 Access 端口发往普通电脑时，交换机一般会以不带标签的形式发送。这样，终端无需理解 VLAN 标签，也能正常使用网络。

例如，端口 1 和端口 2 都是 VLAN 10 的 Access 端口：A 从端口 1 发送广播帧后，交换机在 VLAN 10 内泛洪，并在端口 2 发出普通以太网帧；如果端口 3 是 VLAN 20 的 Access 端口，它不会收到这份广播。

2. Trunk 端口：一条链路承载多个 VLAN

若两台交换机之间有一根互连网线，可能需要同时承载 VLAN 10、VLAN 20 以及更多 VLAN 的流量。若为每个 VLAN 单独铺一根网线，既浪费端口又难以扩展。Trunk 端口就是为这个场景准备的。

在 Trunk 链路上，交换机通常为不同 VLAN 的帧保留或添加 802.1Q 标签：

text 复制代码

VLAN 10 的帧 --带 VID 10 标签--> 交换机 2
VLAN 20 的帧 --带 VID 20 标签--> 交换机 2

交换机 2 收到帧后依据 VID 判断其 VLAN，再只在对应 VLAN 的端口中转发。于是，分布在两台交换机上的 VLAN 10 成员仍像处于同一个二层局域网，而 VLAN 20 的帧不会混入其中。

不同厂商或具体配置可能对某个"原生 VLAN"的帧采用不打标签的处理方式；但这不改变核心原则：Trunk 必须让链路两端对 VLAN 身份的解释一致，才能正确区分多组流量。

六、把一次 VLAN 转发过程串起来

假设有两台交换机：

A 接在交换机 1 的 VLAN 10 Access 端口；
B 接在交换机 2 的 VLAN 10 Access 端口；
两台交换机之间通过一条允许 VLAN 10 与 VLAN 20 通行的 Trunk 链路相连；
C 接在交换机 2 的 VLAN 20 Access 端口。

现在 A 发出一个 ARP 广播，请求查询某个 VLAN 10 内主机的 MAC 地址。过程如下：

A 把不带标签的广播以太网帧发给交换机 1。
交换机 1 根据入端口的 PVID，将该帧视为 VLAN 10 的帧，并在 VLAN 10 范围内泛洪。
帧要经过 Trunk 到达交换机 2 时，链路上携带 VLAN 10 的 802.1Q 标识。
交换机 2 识别到 VID 为 VLAN 10，只向本机 VLAN 10 的端口泛洪；B 能收到该帧。
C 位于 VLAN 20，不属于这次广播的转发范围，因此不会收到该帧。

这个例子揭示了 VLAN 最重要的效果：同一条物理 Trunk 链路可以复用多个逻辑局域网，但每一个广播帧仍被限制在自己的 VLAN 内。

七、不同 VLAN 的主机为什么不能直接通信？

设 A 在 VLAN 10，C 在 VLAN 20。A 想直接向 C 发送 IP 数据报时，首先会尝试通过 ARP 获得下一跳的 MAC 地址。可是 A 的 ARP 请求是广播帧，交换机不会把 VLAN 10 的广播转发到 VLAN 20；因此，A 不可能直接通过 ARP 得到 C 的 MAC 地址。

这不是 VLAN 的"故障"，恰恰是隔离正在生效。不同 VLAN 在二层看来就是不同的逻辑网络，要互通必须交给网络层设备：

text 复制代码

VLAN 10 的主机 A
        |
   三层接口（路由器或三层交换机）
        |
VLAN 20 的主机 C

路由器或三层交换机为各 VLAN 提供三层接口和 IP 地址。A 要访问 C 时，会先把数据帧发给 VLAN 10 中的默认网关；该三层设备根据 IP 路由决定从 VLAN 20 的接口转发，再以 VLAN 20 的二层帧送往 C。这个过程称为跨 VLAN 路由 或VLAN 间路由。

所以，VLAN 不是安全策略的全部，也不等于"不同 VLAN 绝对无法通信"。它提供二层隔离边界；是否允许跨 VLAN 通信、允许哪些业务端口通过，还要由三层路由与访问控制策略决定。

八、几个容易混淆的点

容易混淆的说法	更准确的理解
划分 VLAN 后，交换机不再转发广播	交换机仍会转发广播，但只在同一 VLAN 内泛洪
VLAN 就是一套新的物理网络	VLAN 是逻辑划分，可复用同一台交换机和同一条 Trunk 链路
VLAN ID 等于 IP 网段	二者常按网络设计一一对应，但分别属于二层与三层，没有必然的数值关系
同 VLAN 的设备一定插在同一台交换机上	同 VLAN 可跨多台交换机，只要中间链路正确承载该 VLAN
不同 VLAN 永远不能通信	它们不能直接二层交换，但可经路由器或三层交换机进行三层通信
VLAN 天然解决所有安全问题	VLAN 能隔离二层广播域；完整安全还需要访问控制、认证与合理的三层策略

九、总结

VLAN 把"同一台交换机上的所有端口都属于一个局域网"变成了可配置的规则。它通过端口归属和 802.1Q 标签，让交换机在转发帧时同时考虑 VLAN 与 MAC 地址：广播和未知单播不会越过 VLAN 边界，已知单播也只会在目标 VLAN 内查表转发。

把本文与上一篇连起来，可以得到一条完整的二层转发思路：交换机从源 MAC 学习端口位置，按目的 MAC 决定转发方式；而 VLAN 决定这次学习、查询和泛洪究竟在哪一个逻辑局域网内进行。再往下看，我们会把视角转向共享介质与无线网络，比较 CSMA/CD 和 CSMA/CA 如何应对多个设备争用同一传输信道的问题。
