LLVM后端Prologue与Epilogue实现详解 —— 从Cpu0看栈帧管理完整流程

你正在给自己的LLVM后端加函数调用支持，跑出来第一条指令就是Segfault。GDB一看，栈指针不知道歪到哪里去了。寄存器存的返回值被覆盖了。你开始怀疑人生：到底是谁在函数入口和出口搞的鬼？

这就是Prologue（序言）和Epilogue（结语）的领地。本文基于LLVM Cpu0后端教程的第八讲，把Prologue/Epilogue的实现逻辑从头到尾拆一遍。

---

一、先搞清楚：Prologue和Epilogue干什么的

每个函数编译成汇编后，开头和结尾都会多出几行代码，这些不是你自己写的，是编译器自动塞进去的：

# Prologue ------ 函数入口的"开场白"
addiu $sp, $sp, -32      # 栈指针往下挪，分配栈帧
sw    $ra, 28($sp)        # 保存返回地址
sw    $fp, 24($sp)        # 保存帧指针

# ... 你的函数体在这里 ...

# Epilogue ------ 函数出口的"谢幕词"
lw    $ra, 28($sp)        # 恢复返回地址
lw    $fp, 24($sp)        # 恢复帧指针
addiu $sp, $sp, 32        # 栈指针归位
jr    $ra                 # 返回

Prologue负责"进场"：保存调用者的上下文、分配自己的地盘（栈帧）。Epilogue负责"退场"：把地盘还回去、恢复现场、跳回调用者。

听起来简单，但在LLVM后端真正实现过的人都知道，坑不在概念上，在细节里。

---

二、PEI Pass：谁在幕后操纵这一切？

LLVM不是等到最后才一股脑插入Prologue/Epilogue的。它有一个专门的Pass叫PrologueEpilogueInserter（简称PEI），在CodeGen流水线的后期执行。

PEI的触发时机非常靠后：指令选择做完了，寄存器分配做完了，指令调度也差不多搞定了。这时候MachineFunction里已经是一堆接近真实汇编的MachineInstr，PEI的任务就是在这之上插入栈帧操作。

PEI的入口在 lib/CodeGen/PrologueEpilogueInserter.cpp，它是一个MachineFunctionPass。每遇到一个函数，它就：

1. 调用 TargetFrameLowering::determineCalleeSaves() ------ 决定哪些寄存器必须存到栈上
2. 给每个需要保存的寄存器分配固定栈槽（Fixed Stack Object）
3. 在Entry BB最前面调用 emitPrologue()
4. 在所有Return BB的终止指令前调用 emitEpilogue()

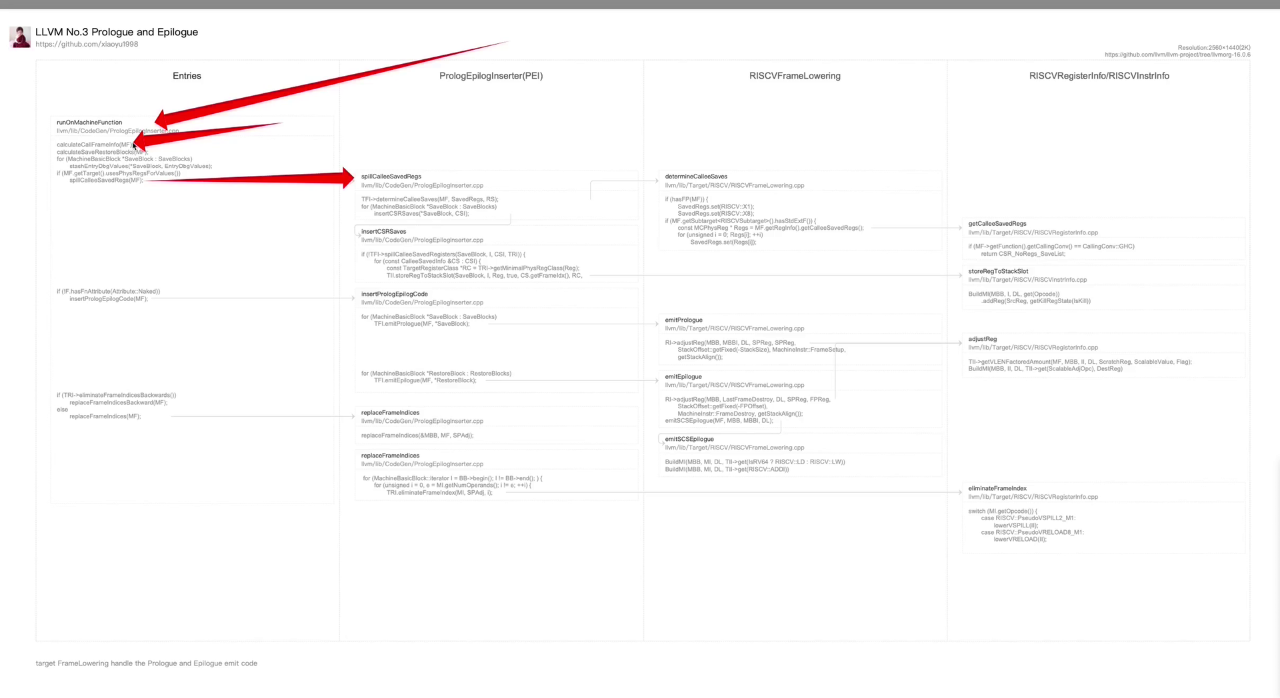

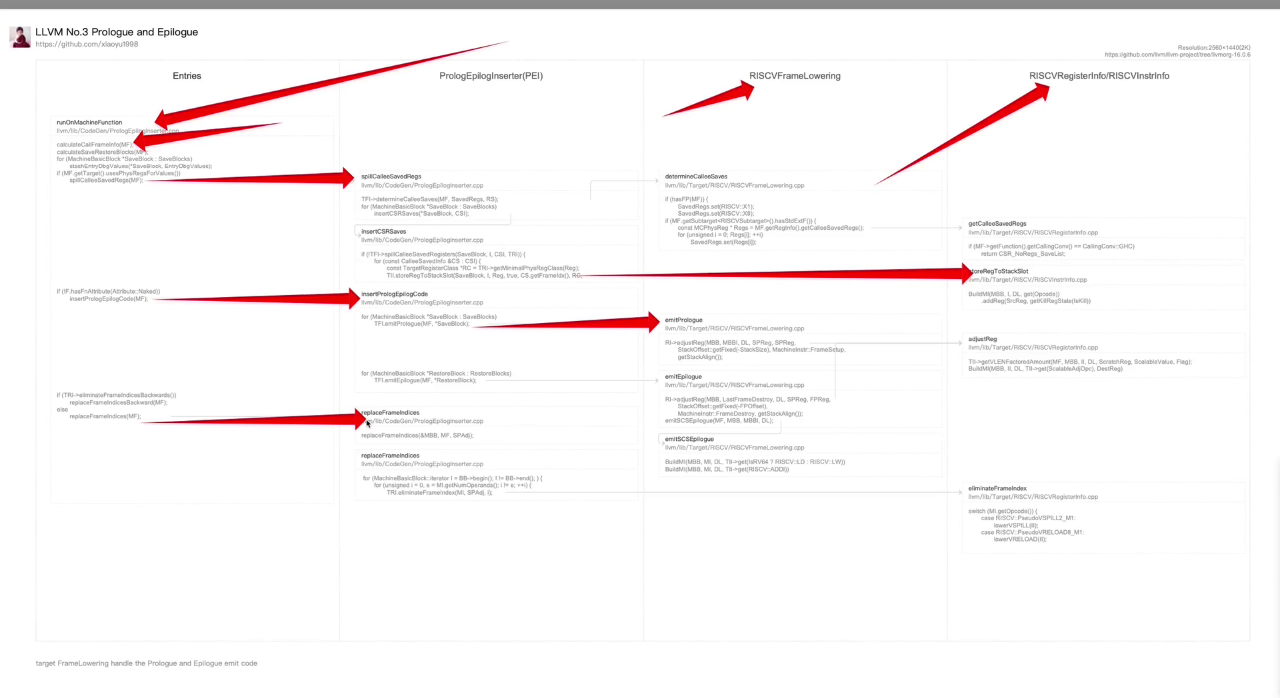

核心代码路径可以用一张图概括：

从上图可以看到调用链：PEI → emitPrologue → RISCVFrameLowering → RISCVRegisterInfo。你写的后端里 XXXFrameLowering::emitPrologue 就是在这一步被调用的。

什么时候PEI不起作用？ 如果你的后端根本没实现 TargetFrameLowering 的子类，PEI就跳过你的函数 ------ 这就是为什么刚搭好后端时函数调用不出错但也跑不对，因为栈帧根本没人管。

---

三、栈帧布局：一个函数在栈上到底占多少空间

在深入了解代码之前，先把栈帧的物理布局搞清楚。MIPS/Cpu0的栈是向下增长的（从高地址到低地址）：

高地址
+------------------+
| 调用者参数区      |  ← 调用者的栈帧
+------------------+
| 返回地址 ($ra)    |
+------------------+
| 帧指针 ($fp)     |
+------------------+
| Callee-Saved寄存器|  ← 被调用者保存的寄存器
+------------------+
| 局部变量          |
+------------------+
| 溢出槽 (spills)   |
+------------------+
| 对齐填充 (padding) |
低地址  ← $sp

视频中用MIPS汇编展示了完整的栈分配过程。关键点：LLVM把这一切抽象成 MachineFrameInfo 里的 Stack Objects。

每个Stack Object代表栈上一块有固定偏移的内存。LLVM用 Frame Index （一个负数）来引用它们，在寄存器分配时还不知道真实地址，等到PEI完了才通过 eliminateFrameIndex 把虚拟Frame Index替换成 $sp + offset 或 $fp + offset。

---

四、Callee-Saved寄存器：最难搞的一环

这是PEI中最复杂的部分。哪些寄存器需要在Prologue里存起来、Epilogue里恢复？

答案取决于你后端的 Calling Convention（调用约定） 。在 XXXRegisterInfo.cpp 里，你要实现：

const MCPhysReg *
Cpu0RegisterInfo::getCalleeSavedRegs(const MachineFunction *MF) const {
    static const MCPhysReg CalleeSavedRegs[] = {
        Cpu0::LR,   // 返回地址寄存器
        Cpu0::FP,   // 帧指针
        Cpu0::S0, Cpu0::S1, Cpu0::S2,  // 通用保存寄存器
        0           // 哨兵
    };
    return CalleeSavedRegs;
}

这个数组告诉PEI："函数入口要把这些寄存器压栈，出口要把它们弹回来"。

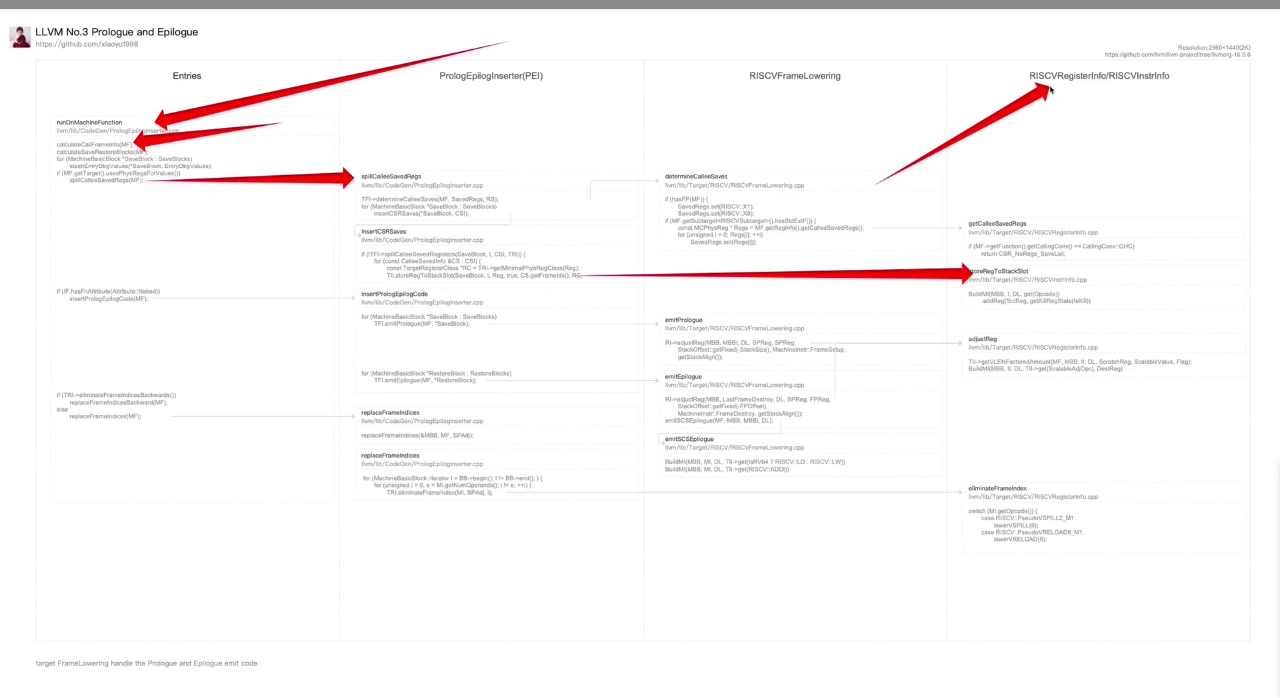

上图展示了 initCalleeSavedValues 的调用流程，这一步在PEI内部执行，遍历你声明的CalleeSaved寄存器列表，给每个分配栈槽。

但是，PEI有个智能优化 ：如果寄存器分配后发现某个Callee-Saved寄存器在函数体内根本没被改写（没被分配出去），PEI就不保存它。这就是 determineCalleeSaves() 做的事 ------ 它用寄存器分配的liveness信息来裁剪不必要的保存/恢复指令。

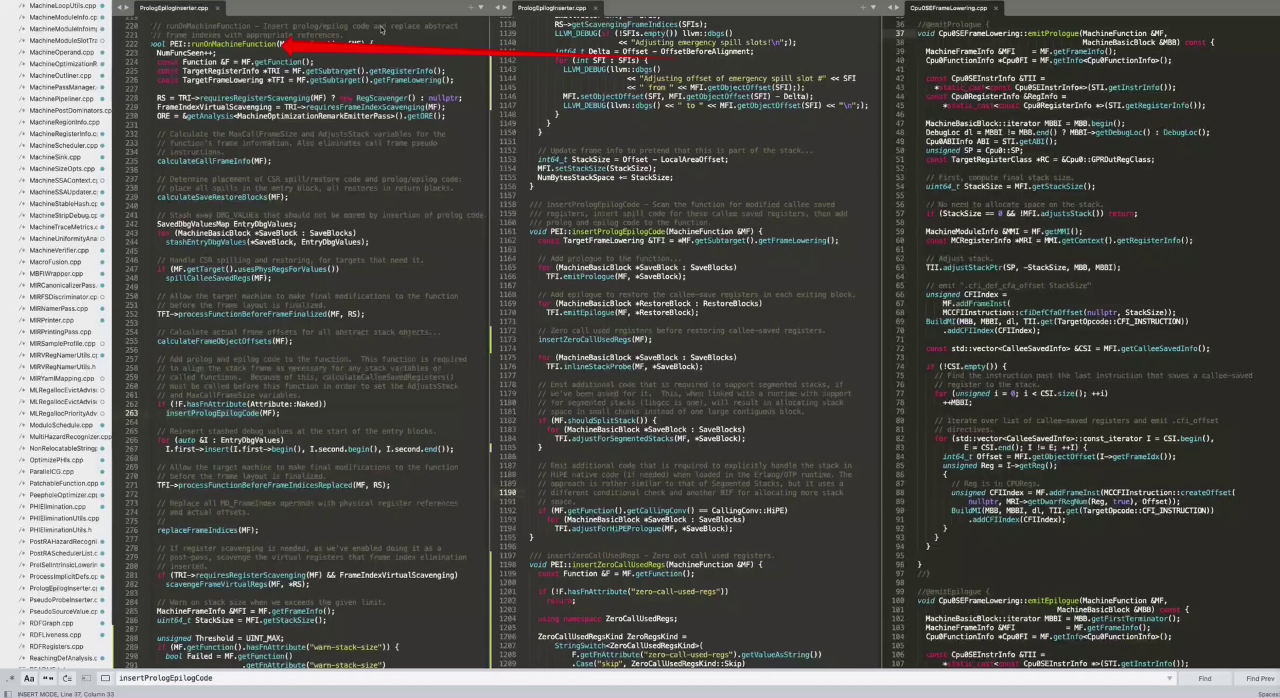

视频中展示了 PrologInserter.cpp 里 initCalleeSavedValues 的实际代码：

红色箭头直接指向核心实现：遍历、判断、分配栈槽编号。理解这段代码后你对整个PEI的寄存器管理就不会再有陌生感了。

---

五、emitPrologue：函数入口的三板斧

重头戏来了。你的 XXXFrameLowering::emitPrologue 要干三件事：

5.1 拿到栈大小

const MachineFrameInfo &MFI = MF.getFrameInfo();
uint64_t StackSize = MFI.getStackSize();

注意 ：此时PEI已经把所有栈对象（局部变量、溢出槽、Callee-Saved寄存器槽、对齐填充）都算好了，getStackSize() 返回的是最终值。千万别自己在emitPrologue里重新算一遍。

5.2 调整栈指针

// SP = SP - StackSize
BuildMI(MBB, MBBI, dl, TII.get(Cpu0::ADDiu), Cpu0::SP)
    .addReg(Cpu0::SP)
    .addImm(-StackSize);

这里有一个细节经常被忽略：如果 StackSize 太大，一条 addiu 的立即数范围装不下（MIPS的立即数是16位有符号），你需要分多条指令加载常数。

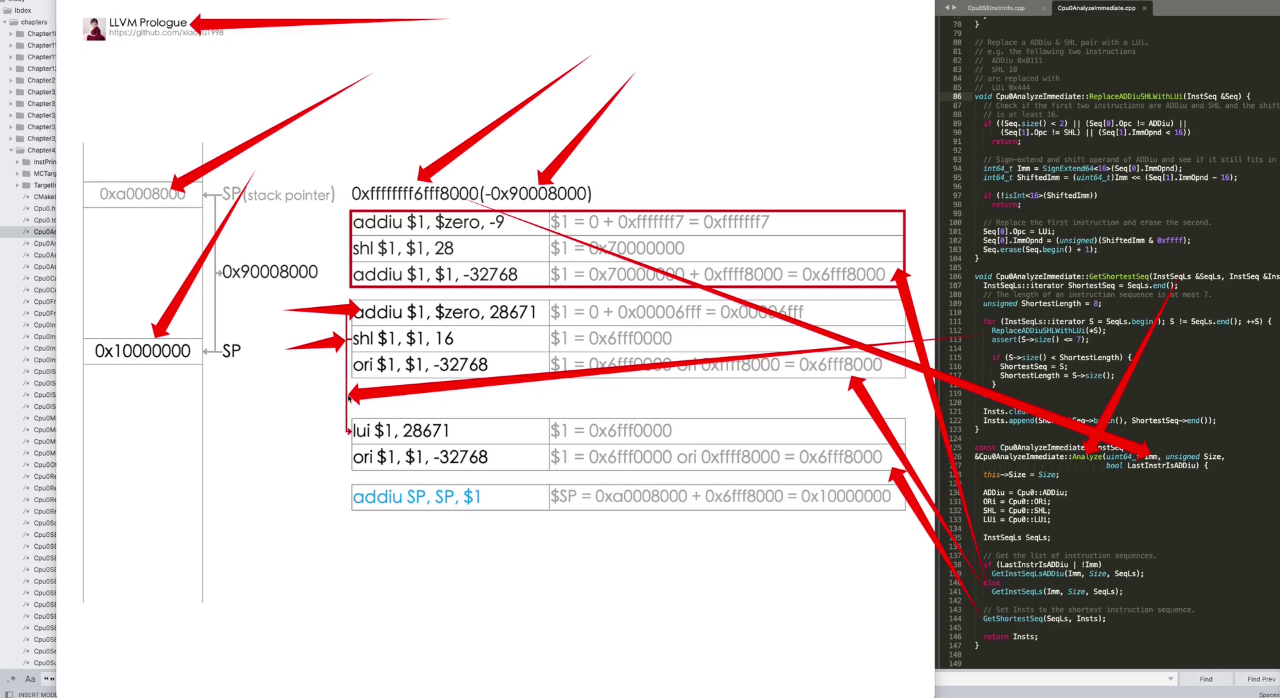

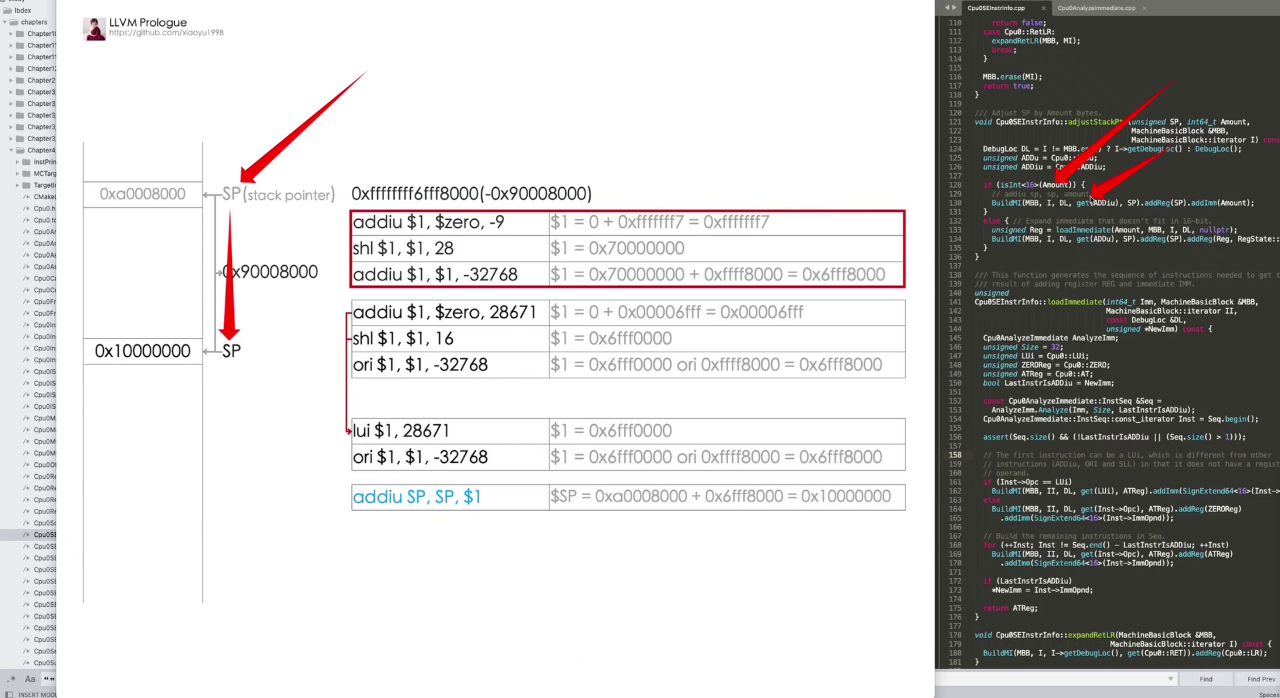

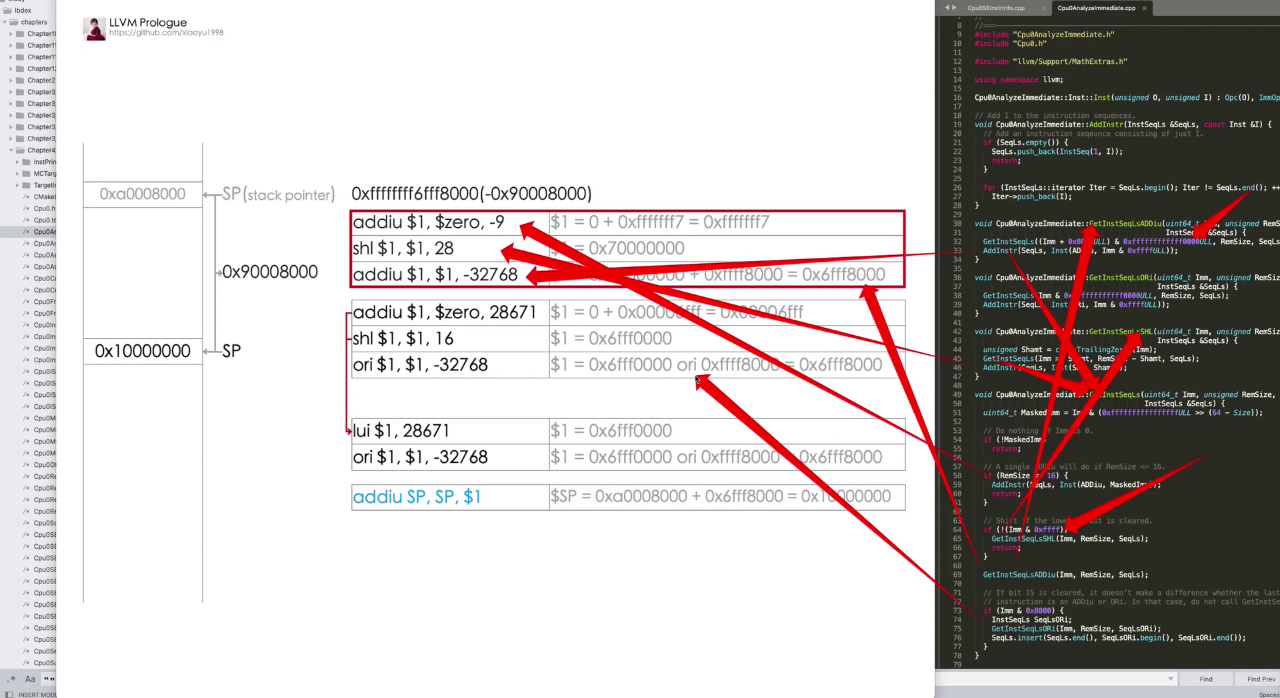

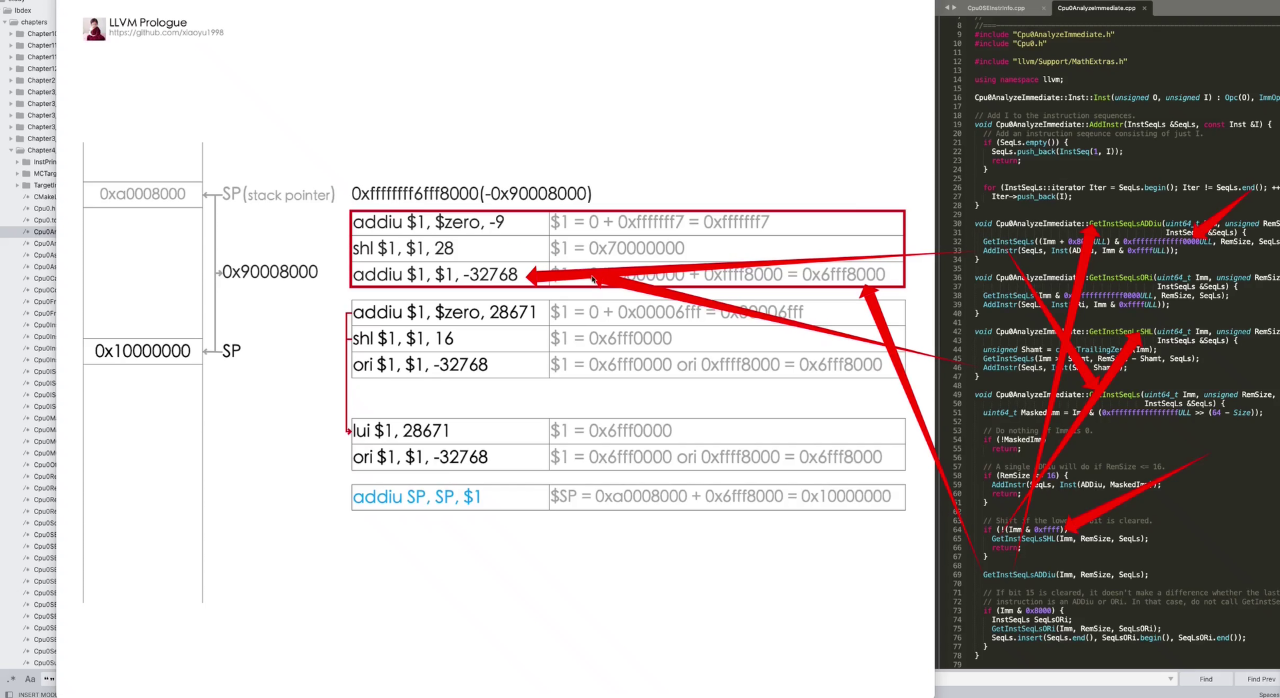

视频中花了大量时间讲这个：先用 LUI 加载高16位，再用 ORI 合并低16位，最后才做 addiu：

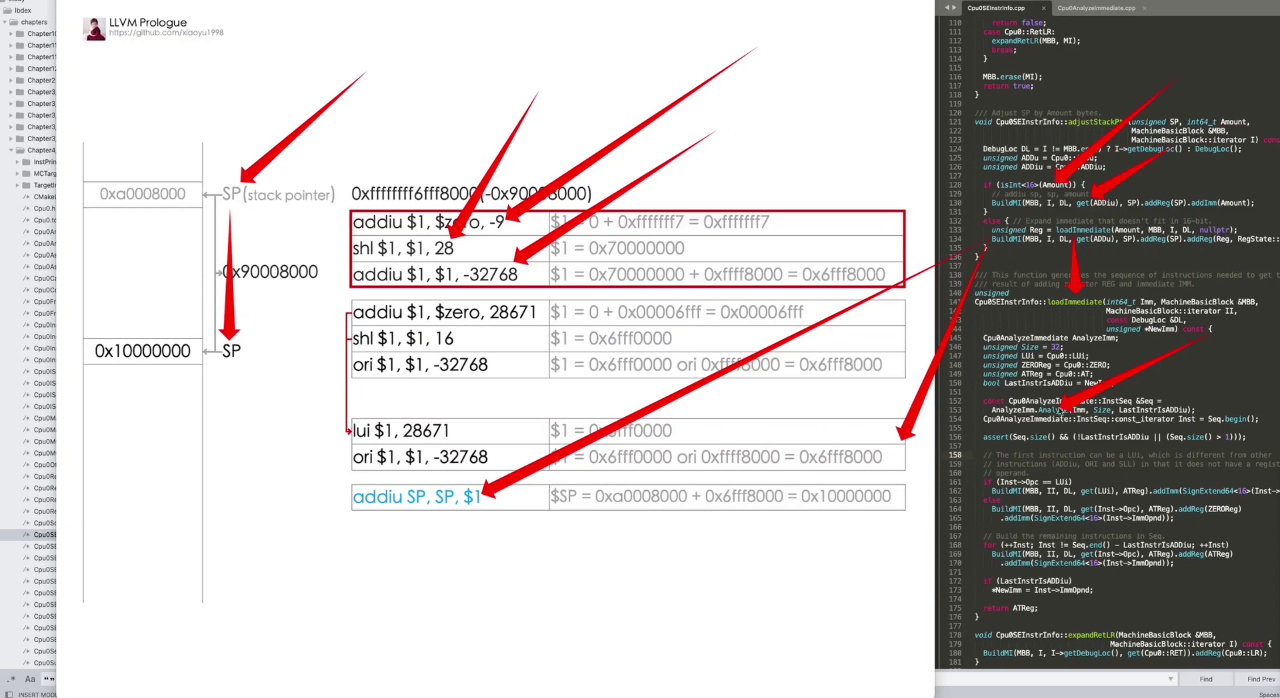

上面截图展示了实际的 emitPrologue 代码，包括如何通过 BuildMI 构建 addiu $sp, $sp, $1 指令。其中 $1 寄存器的值是由前面 LUI + ORI 两条指令拼出来的大常数。

5.3 保存Callee-Saved寄存器

const std::vector<CalleeSavedInfo> &CSI = MFI.getCalleeSavedInfo();
for (const CalleeSavedInfo &CS : CSI) {
    Register Reg = CS.getReg();
    int FrameIdx = CS.getFrameIdx();
    // emit SW Reg, FrameIdx($sp)
}

每个 CalleeSavedInfo 包含寄存器编号和PEI分配的栈槽编号（FrameIdx），你只需遍历它，生成对应的 SW（Store Word）指令。

---

六、栈对齐：16字节的坑，多少后端开发者被绊倒过

栈对齐是Prologue实现里最容易被忽略、后果也最严重的细节。

为什么必须对齐？ 不是编译器强迫症，是ABI（应用二进制接口）的硬性要求。以x86-64 System V ABI为例：

在执行任何 call 指令之前，栈指针 %rsp 必须是16字节对齐的。

原因有三：

1. SIMD指令要求 ：SSE/AVX指令（movaps、movdqa）要求内存操作数16字节对齐，不对齐直接触发 #GP 异常
2. 参数传递 ：__m128 类型的参数如果走栈传递，必须对齐，否则值就读错了
3. 不同编译器互通：GCC生成的代码假设栈是16字节对齐的，LLVM生成的也得对齐，不然ABI层面就不兼容

视频中详细展示了MIPS下实现栈对齐的方法：用 shl（逻辑左移）和 addiu 组合，确保最终的栈大小是16的倍数。

在LLVM里，栈对齐通过 TargetFrameLowering 的 getStackAlignment() 声明：

// 返回栈对齐要求（字节数）
uint64_t getStackAlignment() const { return 16; }

PEI在计算栈大小时会主动考虑对齐要求，最终的 StackSize 已经是对齐过的值。但如果你在 emitPrologue 里又手动加了一次对齐逻辑，反而会搞出偏移Bug。

一个真实的踩坑场景 ：你在Prologue里手动 AND $sp, -16，但PEI以为已经对齐好了，后续的Frame Index消除全按对齐后的偏移算------结果你的局部变量访问全部偏移了8个字节，数据全乱。

---

七、emitEpilogue：优雅的退场

Epilogue是Prologue的镜像操作，但有一个关键区别：执行顺序是Prologue的逆序。

Prologue：分配栈空间 → 保存寄存器

Epilogue：恢复寄存器 → 释放栈空间 → ret

不能反过来。如果你先释放栈空间再恢复寄存器，LW 指令的地址就飞到栈外去了。

视频进入Epilogue部分时展示的汇编序列，箭头清晰地标出了恢复指令与释放栈空间指令的顺序。

伪代码结构如下：

void Cpu0FrameLowering::emitEpilogue(MachineFunction &MF,
                                      MachineBasicBlock &MBB) const {
    // 1. 恢复Callee-Saved寄存器（逆序遍历！）
    const std::vector<CalleeSavedInfo> &CSI = MFI.getCalleeSavedInfo();
    for (int i = CSI.size() - 1; i >= 0; --i) {
        // emit LW CSI[i].getReg(), CSI[i].getFrameIdx()($sp)
    }

    // 2. 释放栈空间
    // SP = SP + StackSize

    // 3. RET（通常由terminator指令处理，不用你在epilogue里生成）
}

注意上图右侧源码中的异常处理逻辑 ------ Epilogue不仅要处理正常返回，还要处理异常展开（Unwinding）的场景。如果你的后端要支持C++异常，Epilogue必须与 .cfi_* 伪指令配合，保证异常栈回溯能正确还原寄存器状态。

---

八、Cpu0后端的完整调用链（对照视频梳理）

视频花了大量篇幅用红色箭头串联调用链，这是理解整个体系最直观的方式。我把关键路径整理如下：

PrologueEpilogueInserter::runOnMachineFunction()
  │
  ├── determineCalleeSaves()
  │     └── Cpu0RegisterInfo::getCalleeSavedRegs()
  │
  ├── emitPrologue()
  │     └── Cpu0FrameLowering::emitPrologue()
  │           ├── MF.getFrameInfo().getStackSize()
  │           ├── BuildMI(ADDiu SP, SP, -StackSize)
  │           └── for each CalleeSavedInfo: BuildMI(SW Reg, FI($sp))
  │
  └── emitEpilogue()
        └── Cpu0FrameLowering::emitEpilogue()
              ├── for each CalleeSavedInfo (逆序): BuildMI(LW Reg, FI($sp))
              └── BuildMI(ADDiu SP, SP, +StackSize)

三个类各司其职：

类	职责
PrologueEpilogueInserter	通用Pass，驱动整个流程，计算栈大小
Cpu0FrameLowering	目标架构特化的Prologue/Epilogue指令生成
Cpu0RegisterInfo	声明哪些寄存器需要保存、栈指针/帧指针是哪几个

Cpu0FrameLowering 像包工头，从 MachineFrameInfo 拿图纸（栈大小、CalleeSaved列表），从 Cpu0RegisterInfo 拿物料清单（哪些寄存器、怎么访问栈），然后用 Cpu0InstrInfo 工具箱里的 BuildMI 敲出最终指令。

---

九、常见问题速查

Q1：eliminateFrameIndex 和 PEI 的关系？

PEI先把虚拟的Frame Index分配到栈上（确定偏移量），然后 eliminateFrameIndex 在另一个Pass里把所有 FrameIndex 引用替换成 $sp + offset 或 $fp + offset。两者先后执行，PEI在前期算偏移，eliminateFrameIndex在后期做替换。

Q2：什么时候需要Frame Pointer（$fp）？

• 函数里用了 alloca（动态栈分配）
• 函数调用了其他函数（hasCalls() 为true）
• 调试信息需要栈回溯

不需要FP时，LLVM会启用 Frame Pointer Elimination，把FP寄存器释放给通用计算用。

Q3：动态栈分配（alloca）和固定栈帧的区别？

固定栈帧：编译时栈大小已知，Prologue一条 sub $sp, N 搞定。

动态栈分配：alloca 的大小运行时才知道。这时候必须用Frame Pointer，因为 $sp 会在运行时变化，局部变量不能用 $sp + const 访问，只能用 $fp + const。

Q4：Shrink-wrapping是什么？

默认情况下PEI把所有Callee-Saved寄存器在函数入口全部保存。但有些寄存器只在函数的某条路径上被用到。Shrink-wrapping技术会把保存/恢复指令挪到真正需要的那条路径上，减少不必要开销。LLVM的PEI支持部分Shrink-wrapping优化。

---

十、写在最后

Prologue和Epilogue看起来只是几行汇编，但背后是一整套ABI、栈管理、寄存器分配的协作机制。PEI Pass是这套机制的调度中心，FrameLowering 是你和后端对话的接口，RegisterInfo 定义了游戏规则。

踩过栈对齐的坑、被Callee-Saved的逆序恢复绊倒、搞混Frame Index消除的时机------这些几乎每个后端开发者都经历过。希望这篇文章能帮你少走弯路。

如果你正在基于Cpu0教程写自己的LLVM后端，建议对照本视频的第八章代码（Prologue/Epilogue部分），把 Cpu0FrameLowering.cpp 的 emitPrologue 和 emitEpilogue 从头读一遍，再回头看这篇文章的调用链图，整个体系就通了。

---
