基于 Vue 3 + ECharts + Three.js + Express + SQLite——智慧城市数字孪生可视化平台

智慧城市数字孪生可视化平台

基于 Vue 3 + ECharts + Three.js + Express + SQLite 打造的智慧城市数字孪生可视化系统。面向城市运行监测、专题分析、数据管理与智能预测等场景，提供沉浸式 3D 孪生大屏与多类型数据可视化能力。

项目简介

本系统将「数字孪生」理念与城市可视化大屏相结合：

独立全屏 3D 孪生页：按主题切换不同三维场景与组件，支持点击查看业务数据与特效反馈。
多页 ECharts 可视化：覆盖堆叠面积、凹凸图、动态排序、热力图、主题河流、三维图、关系图等。
业务管理能力：用户权限、数据 CRUD、Excel 导入导出、数据库连接配置、系统样式设置。
智能预测：参数滑条调参 + 图片上传特征分析，输出得分、置信度、因子贡献与建议。

适合作为智慧城市 / 数字孪生 / 可视化大屏类课程设计、毕业设计或演示原型。

技术栈

前端

技术	说明
Vue 3	组合式 API 构建单页应用
Vite 5	开发构建工具
Vue Router 4	路由与权限守卫
Pinia	用户态 / 主题态管理
Element Plus	后台管理 UI 组件
ECharts 6	二维图表
ECharts GL	三维 / 高级图表
Three.js	数字孪生 3D 场景
Axios	HTTP 请求
Sass	样式预处理
Day.js / XLSX / file-saver	时间与表格导入导出

后端

技术	说明
Node.js + Express	REST API 服务
better-sqlite3	本地 SQLite 数据库
JSON Web Token	登录鉴权
bcryptjs	密码加密
Multer	图片上传
ExcelJS	Excel 导入导出
Nodemon	开发热重启

功能模块

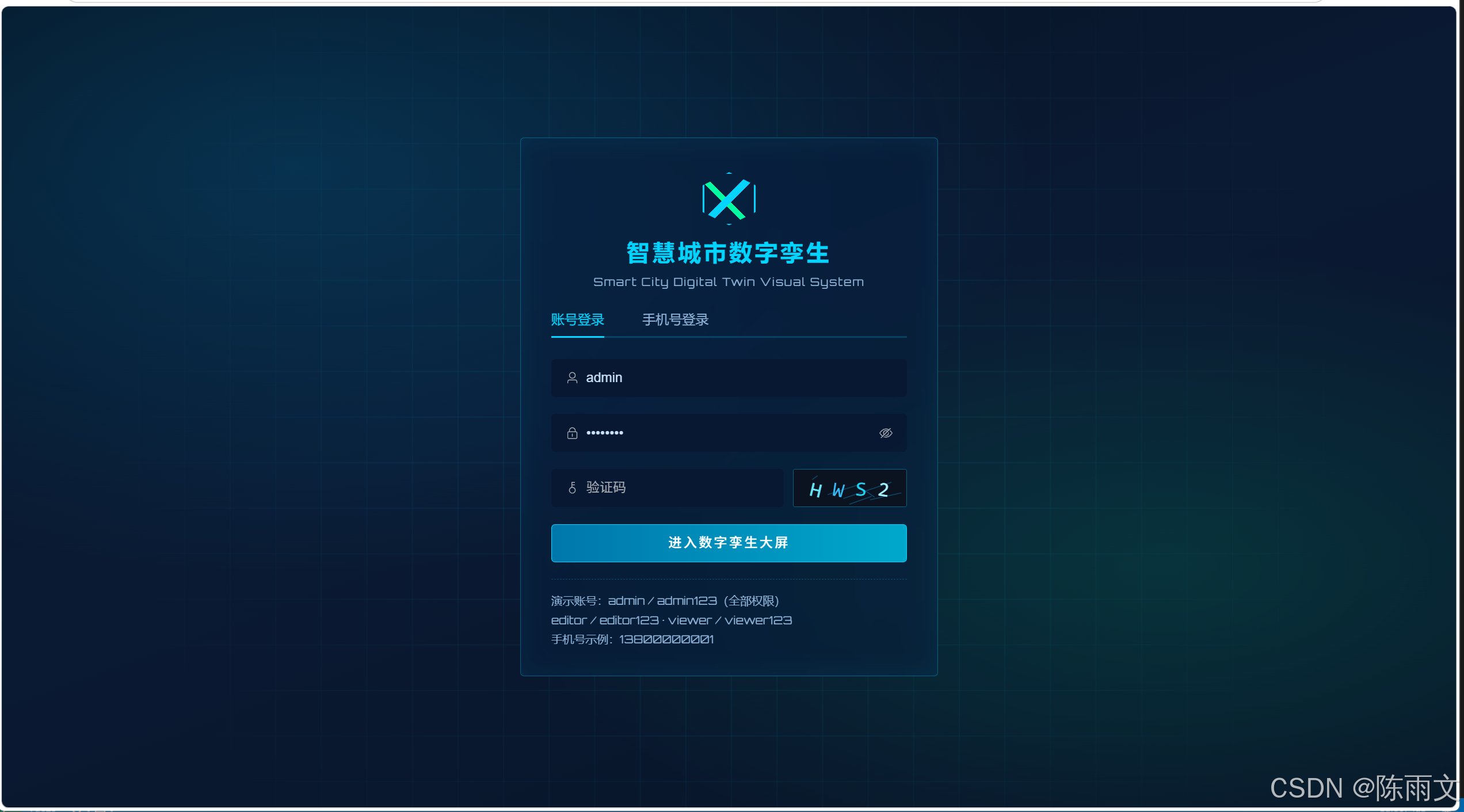

1. 登录与安全

深色科技风登录页（类 VS / 控制台风格）
图形验证码（SVG 动态生成，点击刷新）
支持 用户名登录 / 手机号登录
JWT Token 鉴权，路由级权限拦截

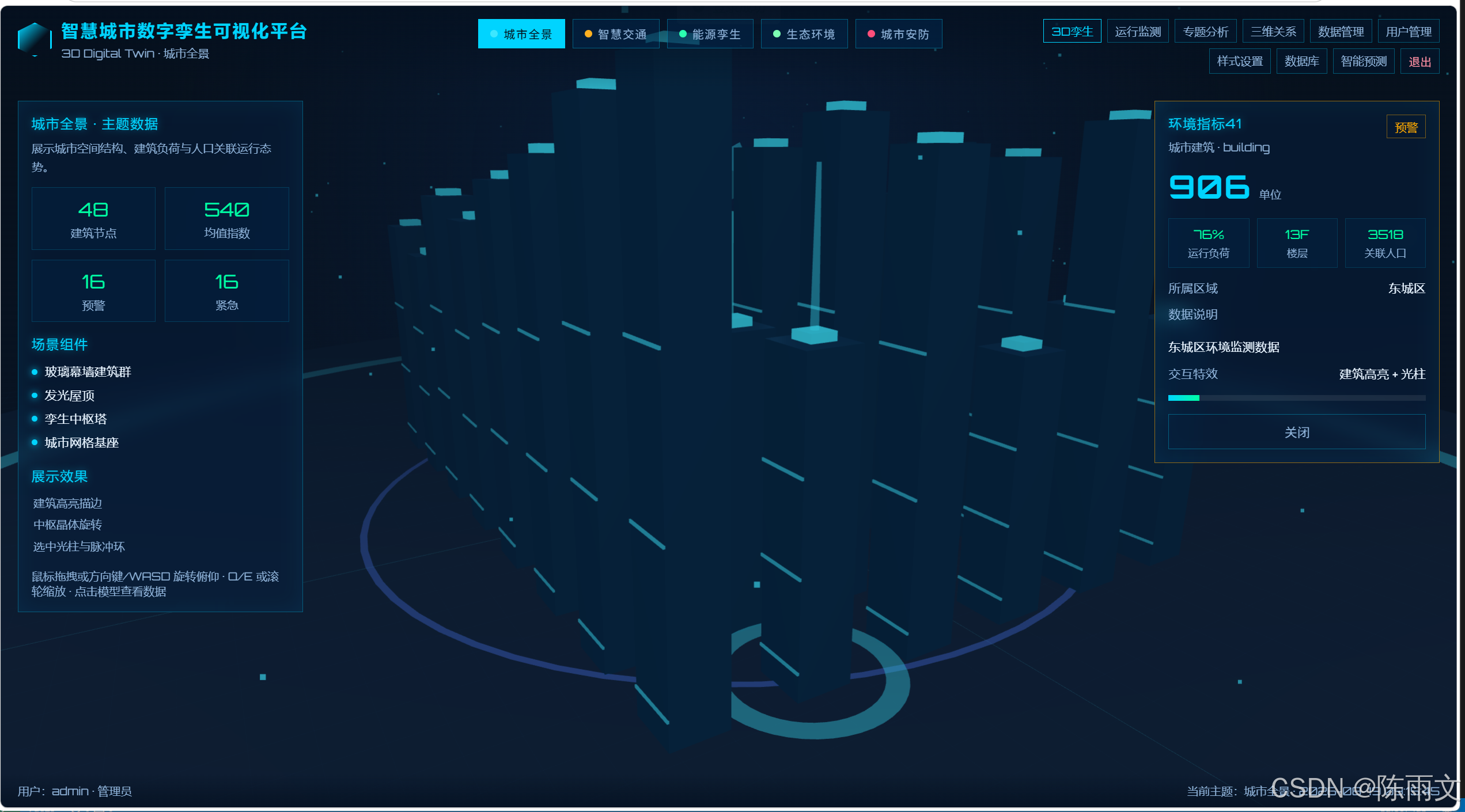

2. 3D 数字孪生大屏（独立页面）

全屏沉浸式 Three.js 场景，不叠加业务 ECharts 图表
五大主题场景，组件与数据各不相同：
- 城市全景：建筑群、玻璃幕墙、发光屋顶、孪生中枢

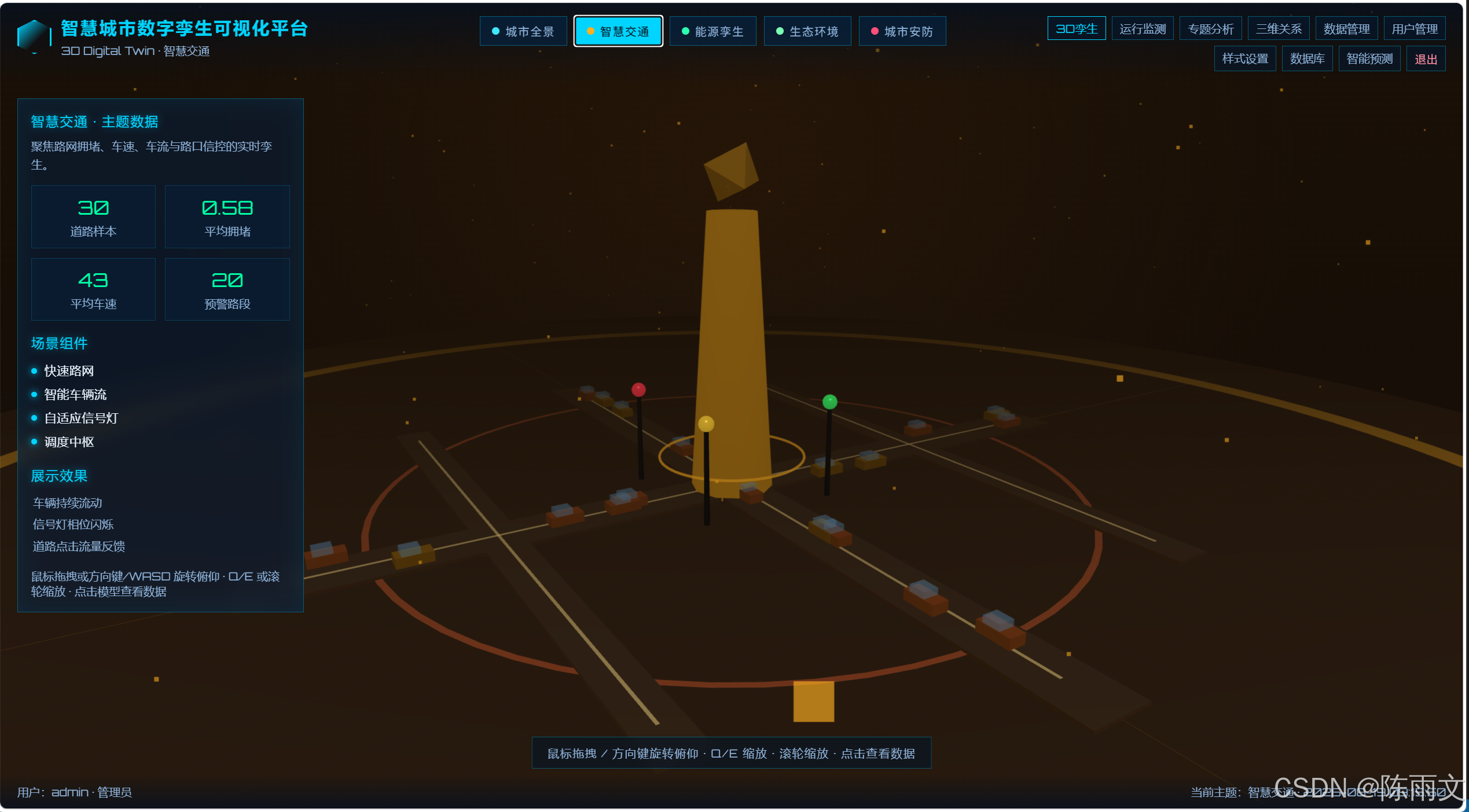

- 智慧交通：路网、流动车辆、信号灯相位
- 能源孪生：风机、光伏、储能舱
- 生态环境：植被、监测站、生态湖
- 城市安防：摄像头、电子围栏、巡检无人机
点击模型：高亮、脉冲光环、光柱、数据详情卡
主题数据来自 SQLite 业务表（交通 / 环境 / 能源 / 事件等）

3. 数据可视化图表（分页）

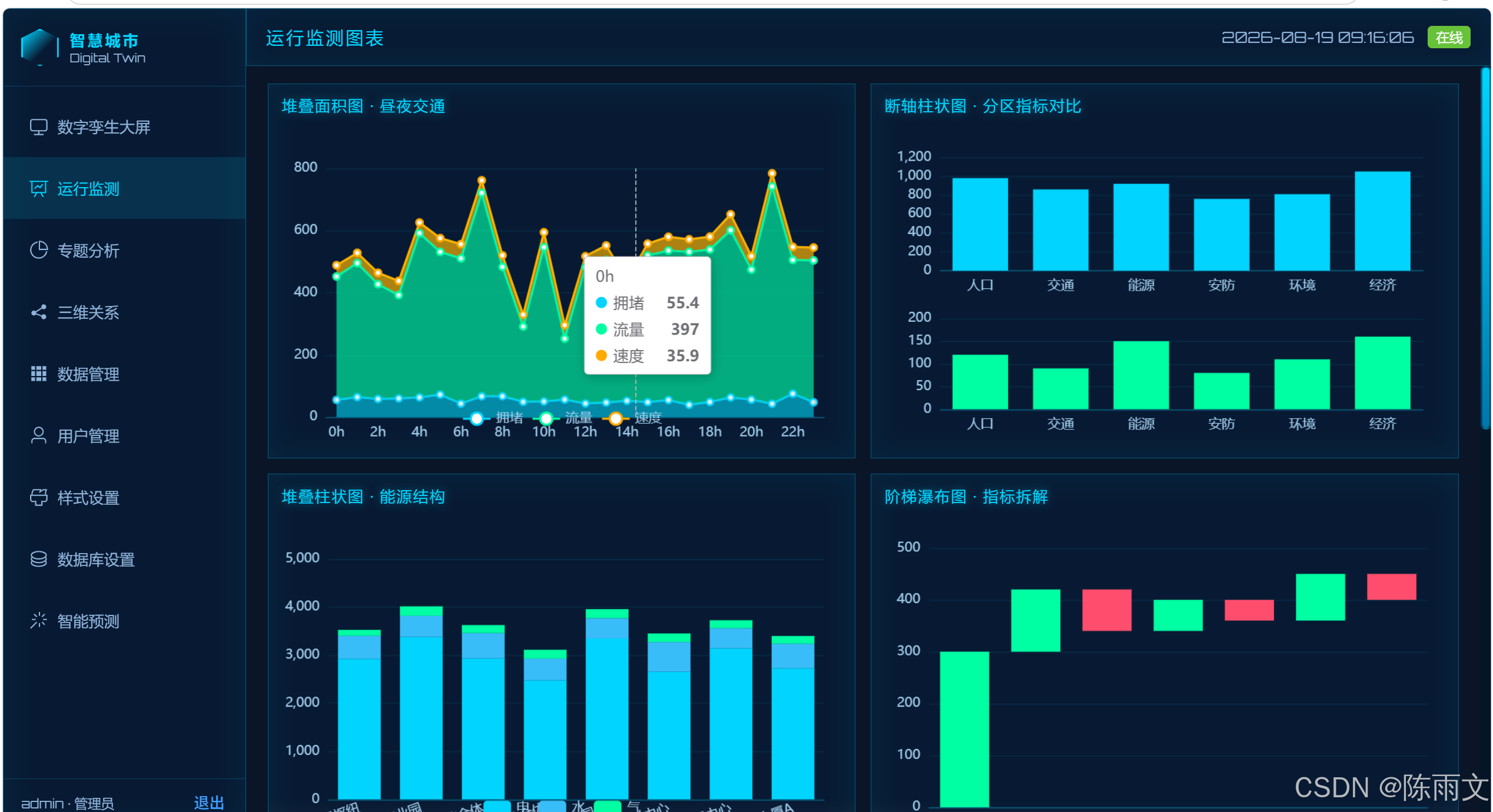

运行监测：堆叠面积、断轴柱状、堆叠柱状、瀑布图、动态排序柱、可滚动图例、虚线柱、嵌套环图等

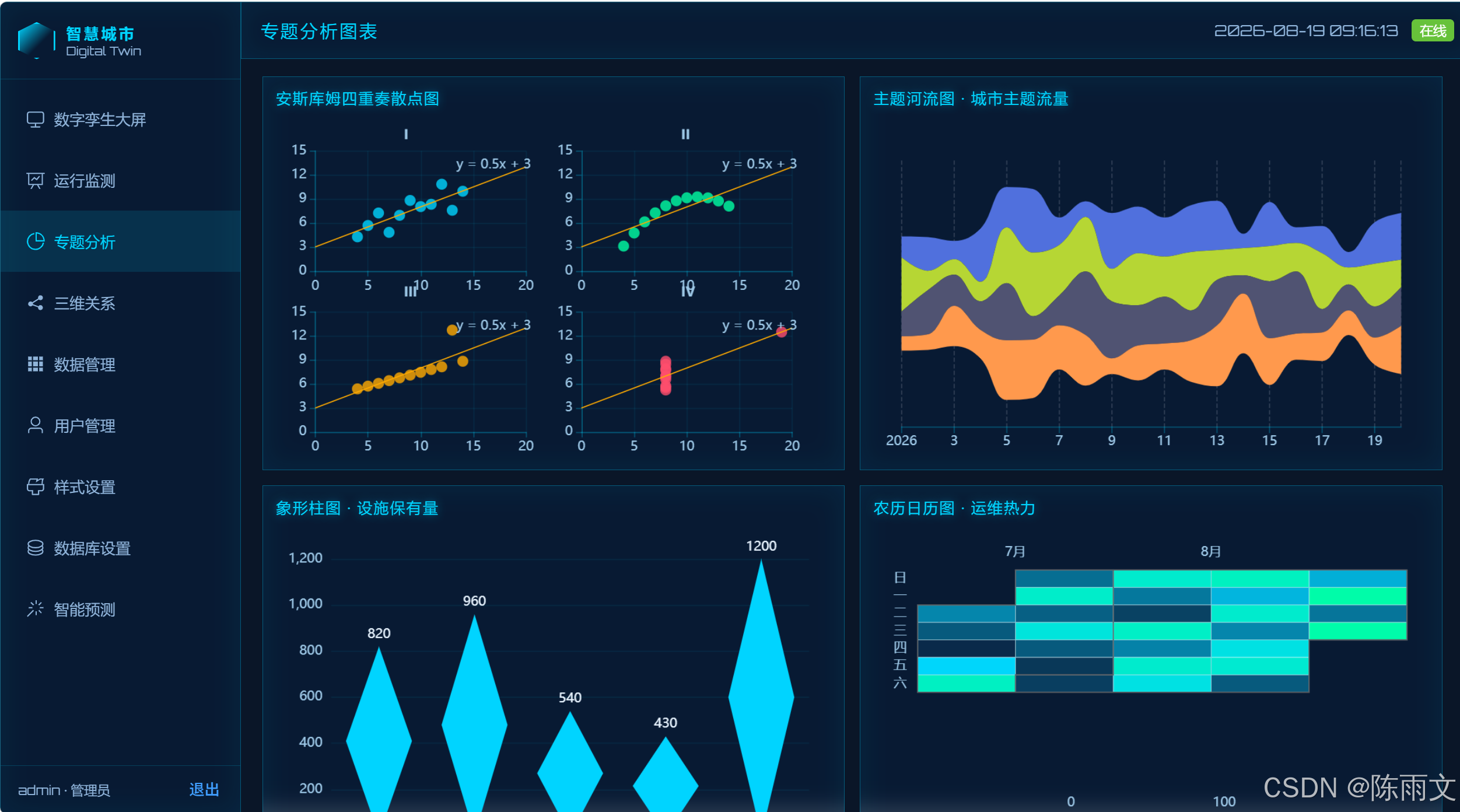

专题分析：安斯库姆四重奏、主题河流、象形柱、农历热力、相关矩阵、单轴散点、星云散点、矩阵微型条、运行示意地图等

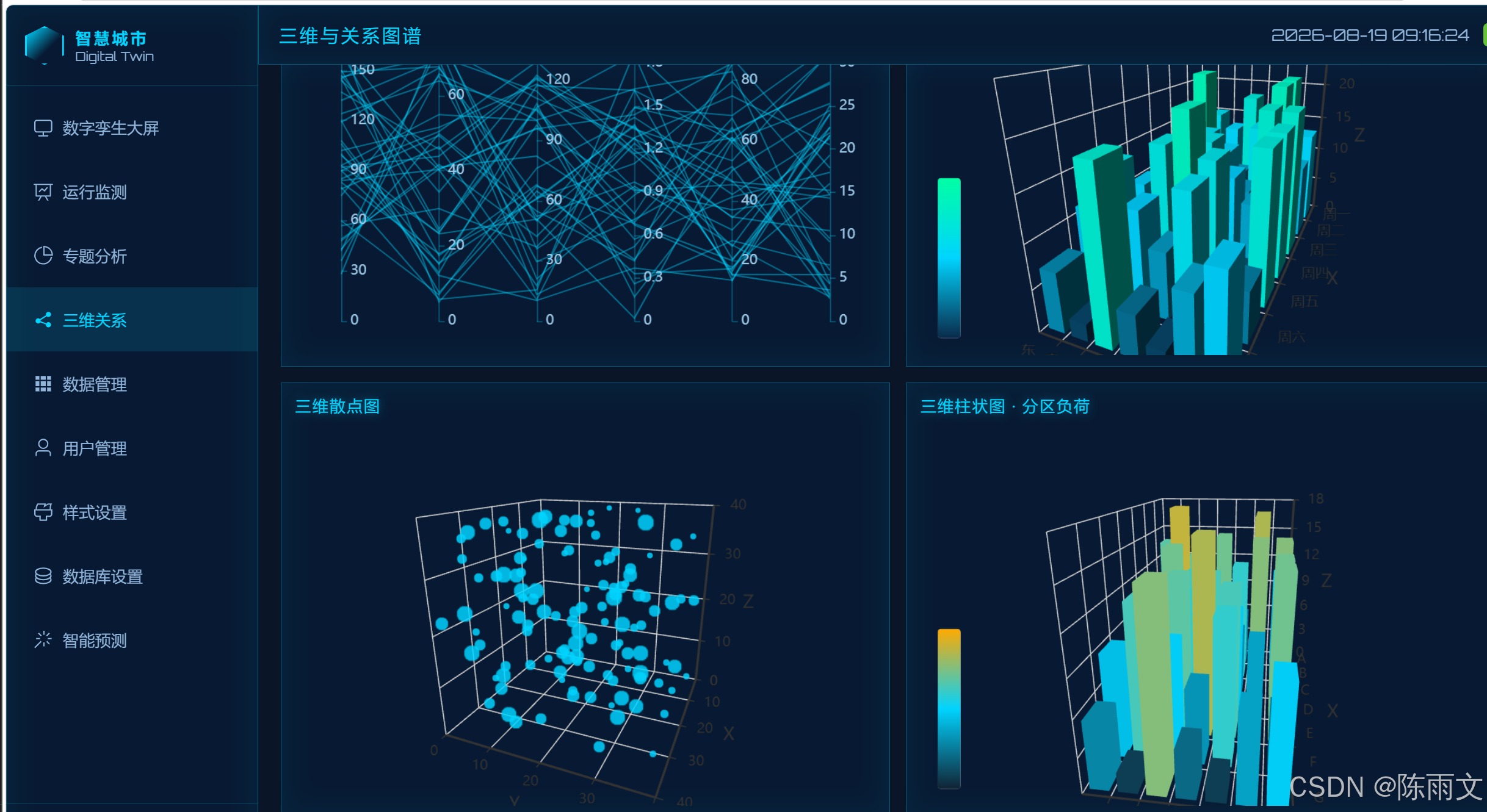

三维关系：径向树、关系图、依赖图、平行坐标、三维柱/散点、Bar3D、散点矩阵组合、大规模图网络等

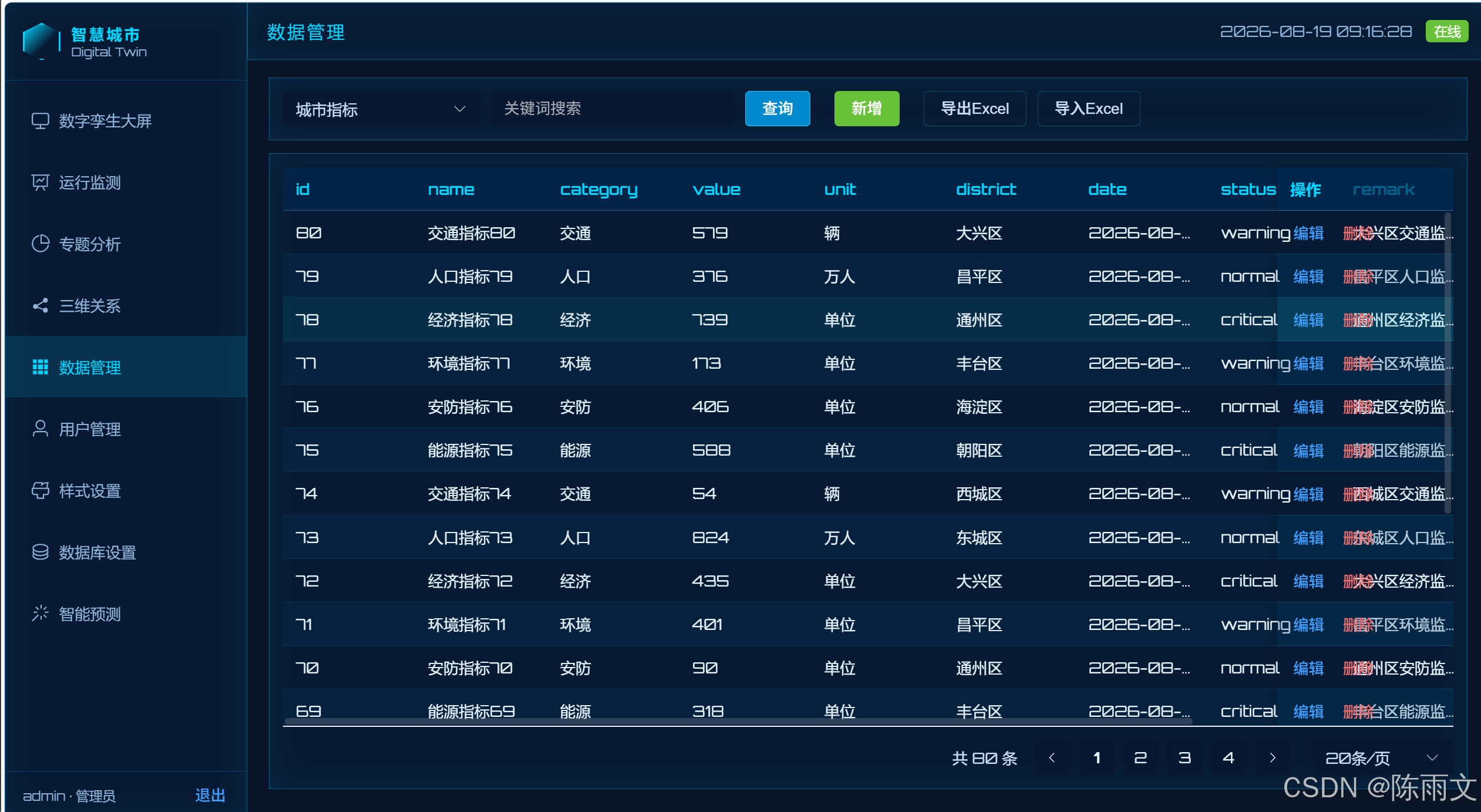

4. 数据管理

多业务表切换（城市指标、交通、环境、能源、事件）
增删改查、关键词搜索、分页
Excel 导出 / 导入
深色表格样式（消除默认白底）

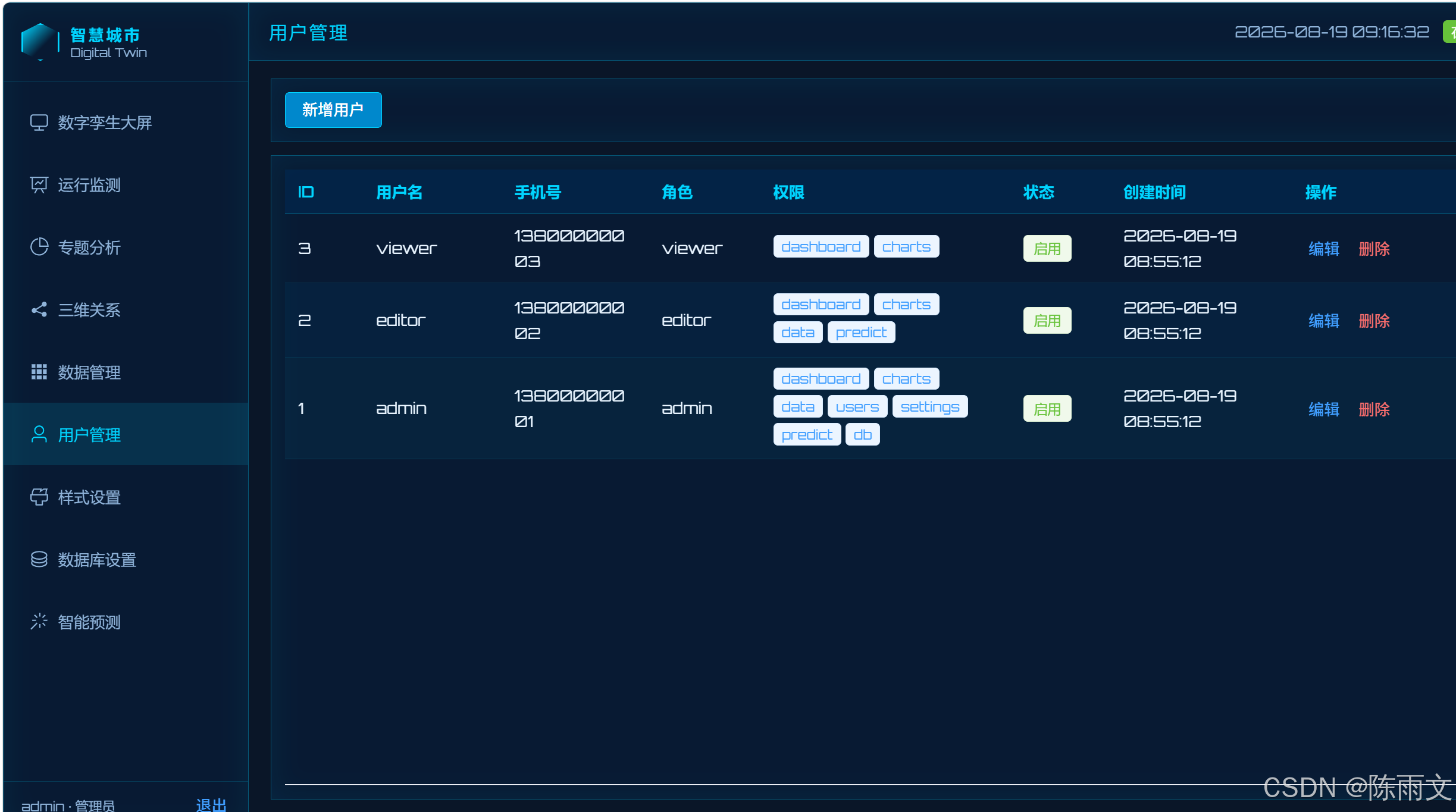

5. 用户管理

用户新增 / 编辑 / 删除
角色：admin / editor / viewer
细粒度权限：dashboard、charts、data、users、settings、predict、db

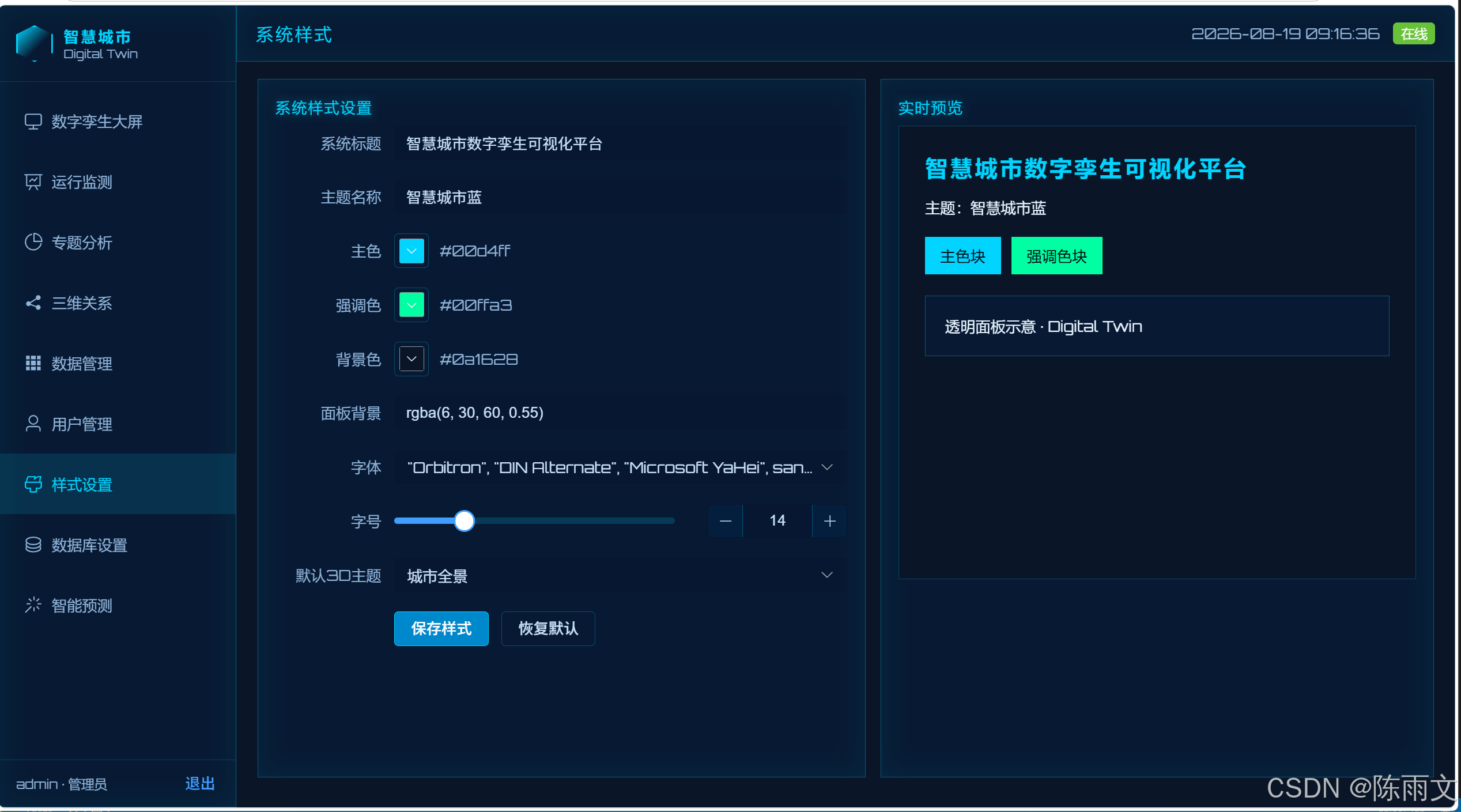

6. 系统样式设置

系统标题、主色、强调色、背景色、面板透明度
字体族、字号滑条
默认 3D 主题
实时预览并持久化到数据库

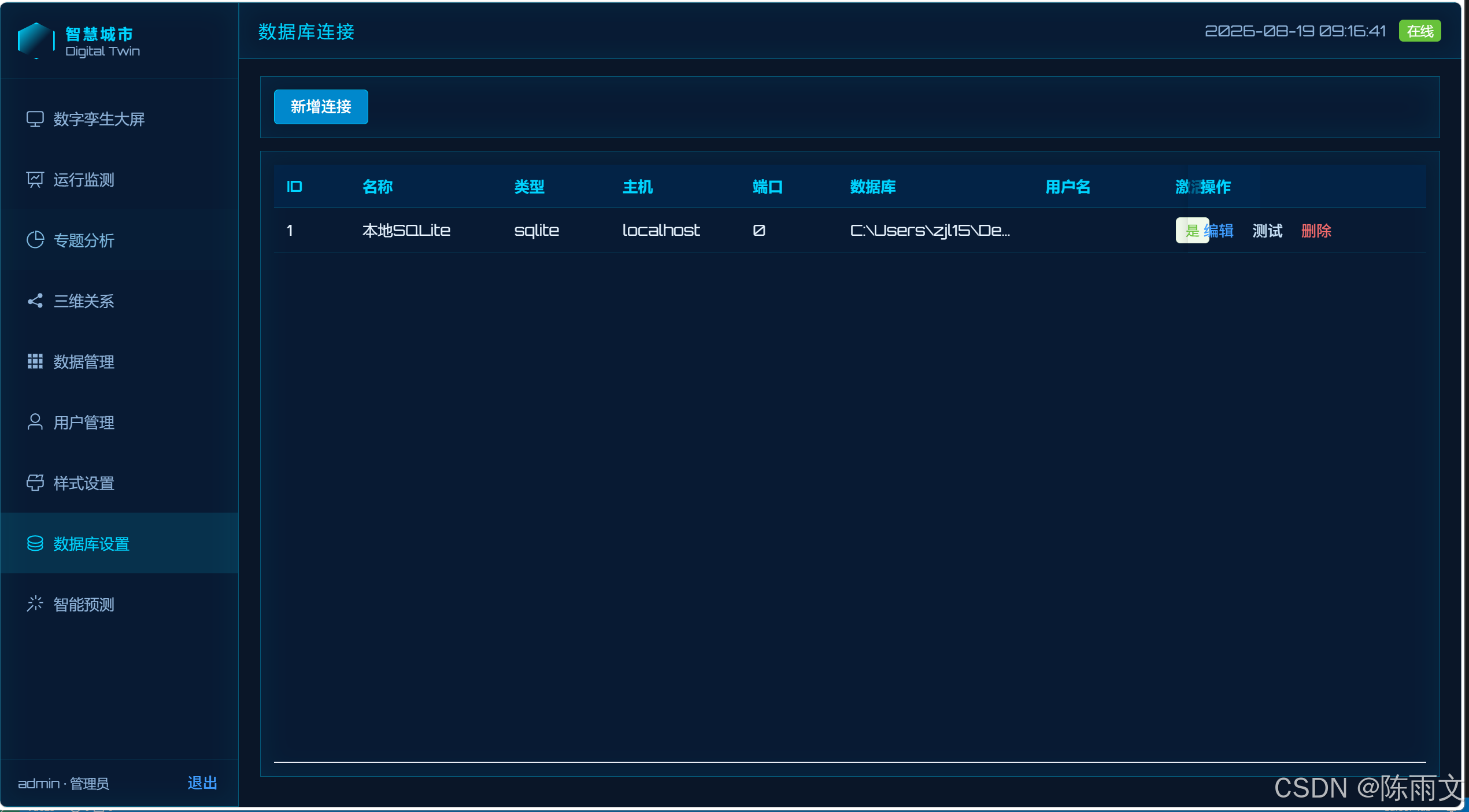

7. 数据库连接设置

连接配置的增删改查
SQLite 连接测试
预留 MySQL / PostgreSQL 配置字段（演示环境以 SQLite 为主）

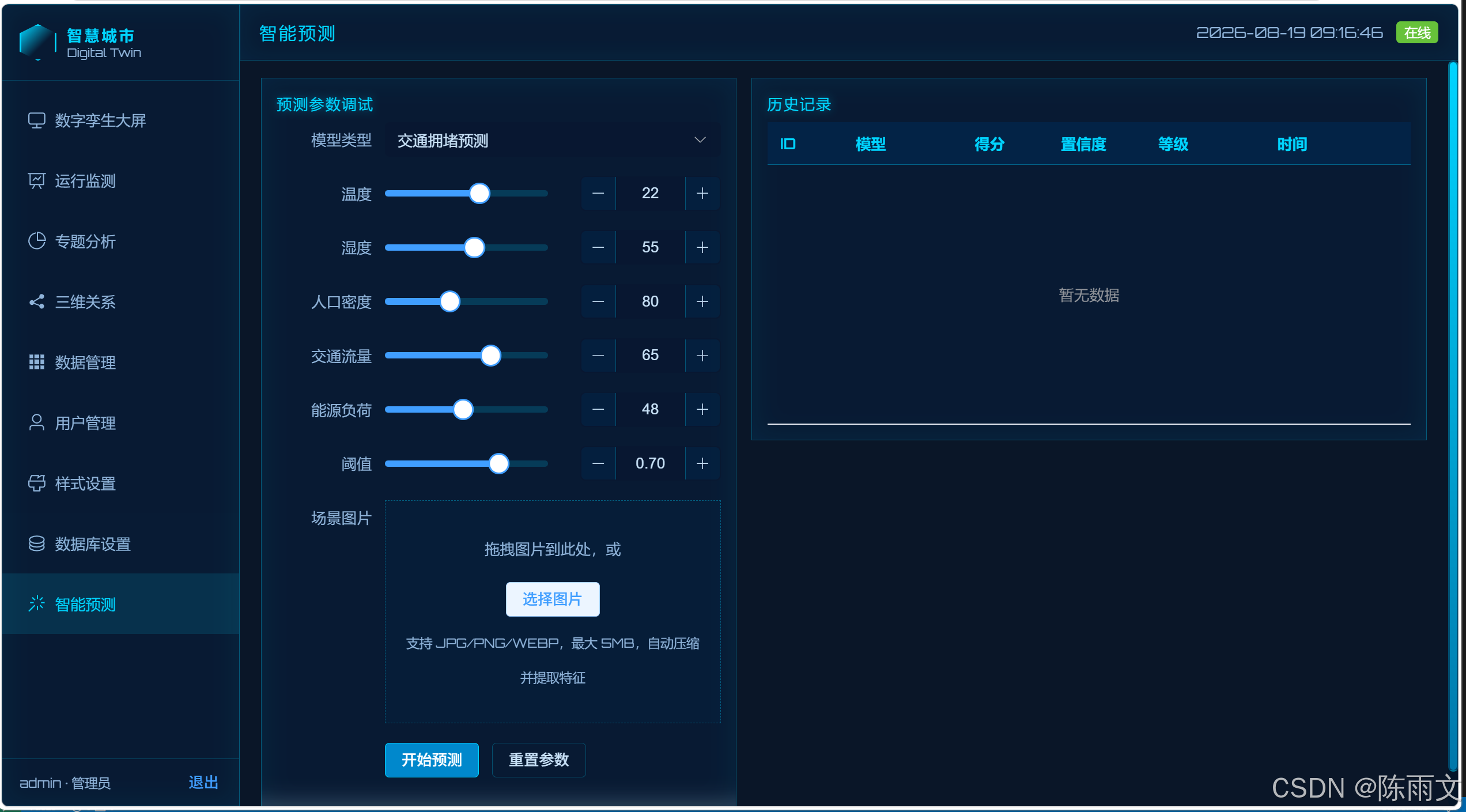

8. 智能预测

模型类型：交通拥堵 / 能源负荷 / 环境质量 / 综合风险
参数滑条：温度、湿度、人口、交通、能源、阈值
图片拖拽上传、压缩、特征提取（亮度 / 对比度 / 暖色 / 绿占比 / 边缘密度）
加权融合 + 历史基线校准 + 图像特征修正
输出得分、等级、置信度、因子贡献、建议与历史记录

系统架构

复制代码

浏览器 (Vue3 SPA)
   │  /api 代理
   ▼
Express API (3001)
   │
   ├─ JWT 鉴权中间件
   ├─ 业务路由：auth / data / settings / predict
   └─ SQLite (server/data/smart_city.db)
         └─ 上传文件 (server/uploads)

开发环境：Vite Dev Server（5173）通过 proxy 转发 /api、/uploads 到后端。
生产环境：可先 npm run build，再由 Nginx / 静态服务托管 dist，并反向代理 API。

目录结构

复制代码

Vue25/
├── public/                 # 静态资源
├── src/
│   ├── api/                # Axios 封装与接口定义
│   ├── components/
│   │   ├── City3D.vue      # Three.js 孪生场景
│   │   └── ChartPanel.vue  # ECharts 通用容器
│   ├── router/             # 路由与权限守卫
│   ├── stores/             # Pinia：用户 / 主题
│   ├── styles/             # 全局深色主题样式
│   ├── views/
│   │   ├── Login.vue
│   │   ├── Dashboard.vue   # 3D 孪生大屏（独立全屏）
│   │   ├── Layout.vue      # 管理端布局
│   │   ├── charts/         # 图表分页
│   │   ├── DataManage.vue
│   │   ├── UserManage.vue
│   │   ├── StyleSettings.vue
│   │   ├── DbSettings.vue
│   │   └── Predict.vue
│   ├── App.vue
│   └── main.js
├── server/
│   ├── index.js            # Express 入口
│   ├── db.js               # SQLite 初始化与种子数据
│   ├── middleware/auth.js
│   ├── routes/             # auth / data / settings / predict
│   ├── data/               # SQLite 库文件（运行后生成）
│   └── uploads/            # 上传文件目录
├── package.json            # 前端依赖
└── README.md

环境要求

Node.js ：建议 20.x（当前工程已按 Node 20 兼容 Vite 5 / better-sqlite3@11）
npm：10+
操作系统：Windows / macOS / Linux
浏览器：Chrome / Edge 等现代浏览器（需支持 WebGL）

若 Node 版本过低或过高导致原生模块编译失败，请优先使用 Node 20 LTS。

安装与启动

1. 安装依赖

复制代码

# 前端
npm install

# 后端
cd server
npm install
cd ..

2. 启动服务（两个终端）

复制代码

# 终端 1：后端 API（默认 http://localhost:3001）
cd server
npm run dev

# 终端 2：前端（默认 http://localhost:5173）
npm run dev

3. 访问系统

浏览器打开：http://localhost:5173

健康检查：

复制代码

curl http://localhost:3001/api/health

4. 生产构建（前端）

复制代码

npm run build
npm run preview

演示账号与权限

用户名	密码	手机号	角色	可用能力
admin	admin123	13800000001	管理员	全部功能
editor	editor123	13800000002	编辑员	大屏、图表、数据、预测
viewer	viewer123	13800000003	访客	大屏、图表

登录方式：

账号登录：用户名 + 密码 + 验证码
手机号登录：手机号 + 密码 + 验证码

权限标识说明：

权限码	含义
dashboard	3D 孪生大屏
charts	图表分页
data	数据管理
users	用户管理
settings	样式设置
predict	智能预测
db	数据库连接设置

页面说明

路由	页面	说明
`/login`	登录页	验证码、账号/手机号登录
`/dashboard`	3D 孪生大屏	独立全屏，主题切换与模型交互
`/charts/ops`	运行监测	运营类二维图表合集
`/charts/analysis`	专题分析	统计与专题图表合集
`/charts/advanced`	三维关系	三维图、关系图、依赖图等
`/data`	数据管理	多表 CRUD + Excel
`/users`	用户管理	角色与权限配置
`/style`	样式设置	颜色、字体、标题、默认 3D 主题
`/db`	数据库设置	连接配置与测试
`/predict`	智能预测	参数调参 + 图片预测

3D 孪生大屏操作

操作	方式
旋转视角	鼠标左键拖拽，或 `←` `→` / `A` `D`
俯仰视角	鼠标上下拖拽，或 `↑` `↓` / `W` `S`
缩放	鼠标滚轮，或 `Q`（拉远）/ `E`（拉近）
切换主题	顶部主题按钮
查看数据	点击场景中的可交互模型
离开页面	右上角导航；离开前会自动销毁 WebGL，避免跳转卡顿

各主题绑定不同业务数据源，例如：

交通主题 ← traffic_data
环境主题 ← environment_data
能源主题 ← energy_data
安防主题 ← events
城市主题 ← city_metrics

智能预测说明

预测流程

选择模型类型并调整参数滑条
（可选）上传场景图片：自动校验、压缩、提取视觉特征
点击「开始预测」
后端按模型权重融合数值特征与图像特征，并结合历史基线校准
返回得分、风险等级、置信度、因子贡献、建议与曲线

上传限制

格式：JPG / PNG / WEBP / GIF / BMP
大小：不超过 5MB
前端会压缩为 JPEG 并提取特征后再提交

结果解读

score：综合风险/负荷得分（0--100）
level：低风险 / 中等风险 / 偏高风险
confidence：置信度（有图、有历史基线时更高）
factors：各因子贡献排序
imageAnalysis：图像特征摘要

后端接口概览

基础地址：http://localhost:3001/api

方法	路径	说明
GET	`/health`	服务健康检查
GET	`/auth/captcha`	获取验证码
POST	`/auth/login`	登录
GET	`/auth/me`	当前用户信息
GET/POST/PUT/DELETE	`/auth/users`	用户管理（管理员）
GET	`/data/tables`	数据表列表
GET/POST/PUT/DELETE	`/data/:table`	业务表 CRUD
GET	`/data/:table/export`	导出 Excel
POST	`/data/:table/import`	导入 Excel
GET	`/data/stats/overview`	大屏汇总统计
GET/PUT	`/settings`	系统样式读写
GET/POST/PUT/DELETE	`/settings/db-config`	数据库连接配置
POST	`/settings/db-config/test`	连接测试
POST	`/predict/run`	执行预测（可带图片）
GET	`/predict/history`	预测历史

除登录与验证码外，其余接口需在 Header 携带：

复制代码

Authorization: Bearer <token>

数据库说明

引擎：SQLite
默认文件：server/data/smart_city.db
首次启动 server/db.js 会自动建表并写入演示数据

主要数据表

表名	用途
`users`	用户、角色、权限
`city_metrics`	城市综合指标
`traffic_data`	交通拥堵/车速/流量
`environment_data`	空气质量与气象
`energy_data`	建筑用电用水用气
`events`	城市事件 / 安防相关
`system_settings`	样式与系统配置
`db_config`	数据库连接配置
`predict_history`	预测历史记录

样式与主题

全局 CSS 变量控制主色、背景、面板透明度、字体
管理页表格已覆盖 Element Plus 默认白底
页面统一提供滚动条样式，内容过多时可完整滚动查看
在「样式设置」中修改后立即预览，并保存到 system_settings

常见问题

1. 前端能打开，但登录失败 / 接口报错

请确认后端已启动（3001 端口），并检查：

复制代码

curl http://localhost:3001/api/health

2. `better-sqlite3` 安装失败

多为 Node 版本或缺少编译环境导致。建议：

使用 Node 20 LTS
Windows 可安装 windows-build-tools / Visual Studio Build Tools
重新执行 cd server && npm install

3. 3D 页面空白

确认浏览器开启硬件加速 / 支持 WebGL
打开控制台查看是否有 WebGL 报错
尝试切换主题或刷新页面

4. 页面跳转卡顿或点不动

当前版本已在离开 3D 页时销毁 WebGL 与事件监听。若仍异常：

硬刷新浏览器（Ctrl+F5）
确认未同时开多个旧版后端进程占用端口

5. 验证码看不清

点击验证码图片即可刷新。

6. 上传图片预测失败

检查图片格式与大小（≤5MB）
确认账号具备 predict 权限
查看 server/uploads/predict 目录是否可写

开发建议

前后端分离调试 ：先保证 /api/health 正常，再联调页面。
权限扩展 ：在用户管理中为角色勾选权限码即可，路由 meta.perm 已对接。
3D 扩展 ：在 City3D.vue 中按主题增加组件与 userData 字段即可接入新业务数据。
图表扩展 ：在 src/views/charts/ 下新增页面，并在 router/index.js、侧边菜单中注册。
数据初始化 ：删除 server/data/smart_city.db 后重启后端，可按种子逻辑重建演示数据。

脚本命令速查

复制代码

# 前端开发
npm run dev

# 前端打包
npm run build

# 前端预览打包结果
npm run preview

# 后端开发（热重启）
cd server && npm run dev

# 后端直接启动
cd server && npm start

版本信息

项目名称：smart-city-digital-twin
版本：1.0.0
默认前端端口：5173
默认后端端口：3001

许可证

本项目用于学习、演示与二次开发。可按实际课程 / 项目要求自行约定使用范围。
