嵌入式操作系统 | 网关加 TCP 命令通道：粘包/半包怎么切
本课程开源地址（Gitee） ：https://gitee.com/fujianxinxi/qianrushixitongyingyongkaifa.git
课件、示例代码与验收脚本都在该仓库，可直接
git clone或下载 ZIP 使用。
模块七 · 2 学时 · 环境：Ubuntu（gcc + libubox）+ socat 虚拟串口
一句话概述 ：上一节网关用 UDP 讲通了"中间人"；这一节加上真上位机该用的 TCP 通道 ，并解决网络编程里最经典的坑------粘包 （两帧一起来）和半包 （一帧分两次来）。做法只有一句：先发 2 字节长度，再发这一帧；谁收到谁按长度切。
本节目标
- 会写 TCP 服务端四件套（
socket → bind → listen → accept），并把监听 fd 和每个客户端 fd 都交给 uloop 管 - 说清 TCP 是字节流：为什么会粘包/半包，为什么必须加"长度前缀"（对比 UDP 一个数据报就是一帧）
- 会给每个客户端单独一个接收缓冲区，并写出 C 版"长度前缀切帧"（含半包等待、长度不合理丢弃）
- 会做四个实验：单命令、粘包 、半包、坏帧（都能在下课看到现象）
一、讲解内容
1.1 知识讲解
本节在上一节的基础上加什么。 上一节的网关是"串口 fd + UDP fd"；这一节把 UDP 换成 TCP 命令通道 ，并且把设备状态广播给所有已连接的客户端：
上位机 A ──TCP──┐
上位机 B ──TCP──┤ ┌──────────────────────────────┐
├──▶│ C 网关（uloop 管 3 类 fd） │
│ │ ① 串口 fd │
│ │ ② TCP 监听 fd（accept） │
└───│ ③ 每个客户端 fd（各一个缓冲） │
└──────────────┬───────────────┘
│ 串口 9600-8-N-1
▼
设备面板（课时 26 的程序）| 课时 27（UDP） | 本节课（TCP） | |
|---|---|---|
| 命令下行 | UDP 数据报 | TCP + 长度前缀 |
| 状态上行 | UDP 发给"最近发命令的那个人" | TCP 广播给所有已连接客户端 |
| 要不要切帧 | 不用（一个数据报就是一帧） | 必须切（粘包/半包） |
TCP 为什么必须切帧？ 因为 TCP 提供的是字节流 ，它只保证"字节按顺序到达、不丢不重"，不保证"一次 send 对应一次 recv"：
| 现象 | 你 send 的 | 对端可能 read 到 |
|---|---|---|
| 正常 | 一帧（9 字节） | 9 字节 ✓ |
| 粘包 | 两帧（9+9 字节） | 18 字节一次到（两帧粘一起） |
| 半包 | 一帧（9 字节） | 先 5 字节，过一会儿再 4 字节 |
课时 13/14 你已经用过
recv返回 0 = 对端关闭；这节课再加一条：recv回来多少字节，和发送方怎么发没有关系。
解决办法：给帧加"长度前缀"。 我们的帧内部本来就有 LEN（PAYLOAD 长度），但那不够------因为接收方得先知道"从哪儿开始才算一帧"。所以 TCP 上再加一层外壳：
TCP 上传输的字节： 长度(2 字节大端) | 55 AA | TYPE | LEN | PAYLOAD | CRC16 低 | CRC16 高
▲ 只解决"怎么切" ▲ 帧本身一字不改（和串口/课时 26 完全一样）接收方的切帧逻辑（本课代码）：
c
while (rxlen >= 2) {
flen = (rxbuf[0] << 8) | rxbuf[1]; /* ① 先看长度前缀 */
if (flen < 6 || flen > MAX_FRAME + 16) { /* ② 长度不合理：清空缓冲重新同步 */
rxlen = 0; return;
}
if (rxlen < 2 + flen) { /* ③ 半包：等下一次 read 补上 */
printf("TCP 半包：已有 %d 字节，这一帧要 %d 字节...\n", rxlen, 2 + flen);
return;
}
frame = rxbuf + 2; /* ④ 够一帧了：校验 CRC → 写串口 */
...
rxlen -= 2 + flen; /* 剩下的（可能是下一帧）继续 */
memmove(rxbuf, rxbuf + 2 + flen, rxlen);
}"每个客户端一个缓冲区"是本节的关键设计。 四个客户端各发来半帧，混在一起就没法切；所以代码里每个客户端一个 struct client：
c
struct client {
struct uloop_fd ufd; /* 它自己的 fd（也交给 uloop 一起管） */
int used;
char addr[32];
uint8_t rxbuf[1024]; /* ★ 它自己的接收缓冲区 */
int rxlen;
};
static struct client clients[MAX_CLIENTS]; /* 最多 4 个，教学够用 */回调里怎么知道"是哪个客户端"？本课用最直白的办法：遍历匹配 fd （最多 4 个，一看就懂）：
for (i...) if (clients[i].used && &clients[i].ufd == f) return &clients[i];
广播 vs "最近地址" ：TCP 里"谁连着"我们一清二楚，所以设备状态可以直接广播 给所有客户端（tcp_broadcast），不会再出现课时 27 那种"地址被别人顶掉"的坑。这也是"控制走 TCP、数据走 TCP/UDP"的取舍点。
1.2 操作步骤（一条命令一步，看现象）
第 0 步：环境检查 （和课时 27 一样：gcc、libubox、socat、pyserial；完整清单见课时 24 附录 F）
shell
gcc --version | head -1
ls /usr/local/include/libubox/uloop.h
which socat
python3 -c "import serial; print('pyserial OK')"缺什么补什么：
shell
sudo apt update
sudo apt install -y build-essential cmake pkg-config socat
sudo apt install -y python3-pyqt5 python3-serial xvfb第 1 步：编译
shell
cd ~/lab/课时28-网关TCP命令通道
gcc -Wall -Wextra -o gateway_tcp gateway_tcp.c -lubox
ls -l gateway_tcp现象（实测）：[OK] gateway_tcp 编译无警告（无输出即成功）。
第 2 步：三个终端（A 串口 / B 设备面板 / C TCP 网关）
shell
# 终端 A：造虚拟串口
socat -d -d pty,raw,echo=0,link=/tmp/ttyV0 pty,raw,echo=0,link=/tmp/ttyV1
# 终端 B：设备面板（课时 26 的程序）
cd ~/lab/课时26-设备面板接串口
python3 device_panel_serial.py
# 终端 C：TCP 网关
cd ~/lab/课时28-网关TCP命令通道
./gateway_tcp /tmp/ttyV0 9000网关的现象（实测启动行）：
text
网关已启动：串口 /tmp/ttyV0 @ 9600 ⇄ TCP 0.0.0.0:9000（Ctrl+C 退出）
上位机发命令：先发 2 字节长度（大端），再发那一帧
设备状态：网关会广播给所有已连接的上位机第 3 步：客户端连上来发一条命令（点灯）
shell
cd ~/lab/课时28-网关TCP命令通道
python3 -u tcp_client.py led on现象（实测，客户端这边）：
text
已连接网关 127.0.0.1:9000
发送 00 07 55 AA 01 01 01 E0 50 （长度前缀 7）
收到 55 AA 80 04 01 00 00 FE 6E 67 → 设备状态：灯 亮，风扇 0 档，温度 25.4 ℃网关这边（实测，注意这三行）：
text
上位机连上了：127.0.0.1:43874（现在 1 个客户端）
TCP 收到 9 字节（缓冲区现在 9 字节） ← 长度前缀 2 + 帧 7 = 9
上位机(TCP) → 串口（7 字节）：55 AA 01 01 01 E0 50设备面板：灯变绿。
第 4 步：只听模式（看状态广播）
shell
python3 -u tcp_client.py listen # Ctrl+C 退出现象：每 1 秒一行 收到 55 AA 80 04 ... → 设备状态：灯 亮，风扇 2 档，温度 xx.x ℃
（这次不需要"先注册"------TCP 连上了就能收广播，比课时 27 的 UDP 省心。）
第 5 步：★粘包实验------一次把两帧发出去
shell
python3 -u tcp_client.py glue现象（实测，客户端这边）：
text
一次发出两帧（粘包实验）：
第一帧 55 AA 01 01 01 E0 50
第二帧 55 AA 02 01 02 50 51网关这边（实测，一次 read 到 18 字节，切出两帧）：
text
TCP 收到 18 字节（缓冲区现在 18 字节）
上位机(TCP) → 串口（7 字节）：55 AA 01 01 01 E0 50

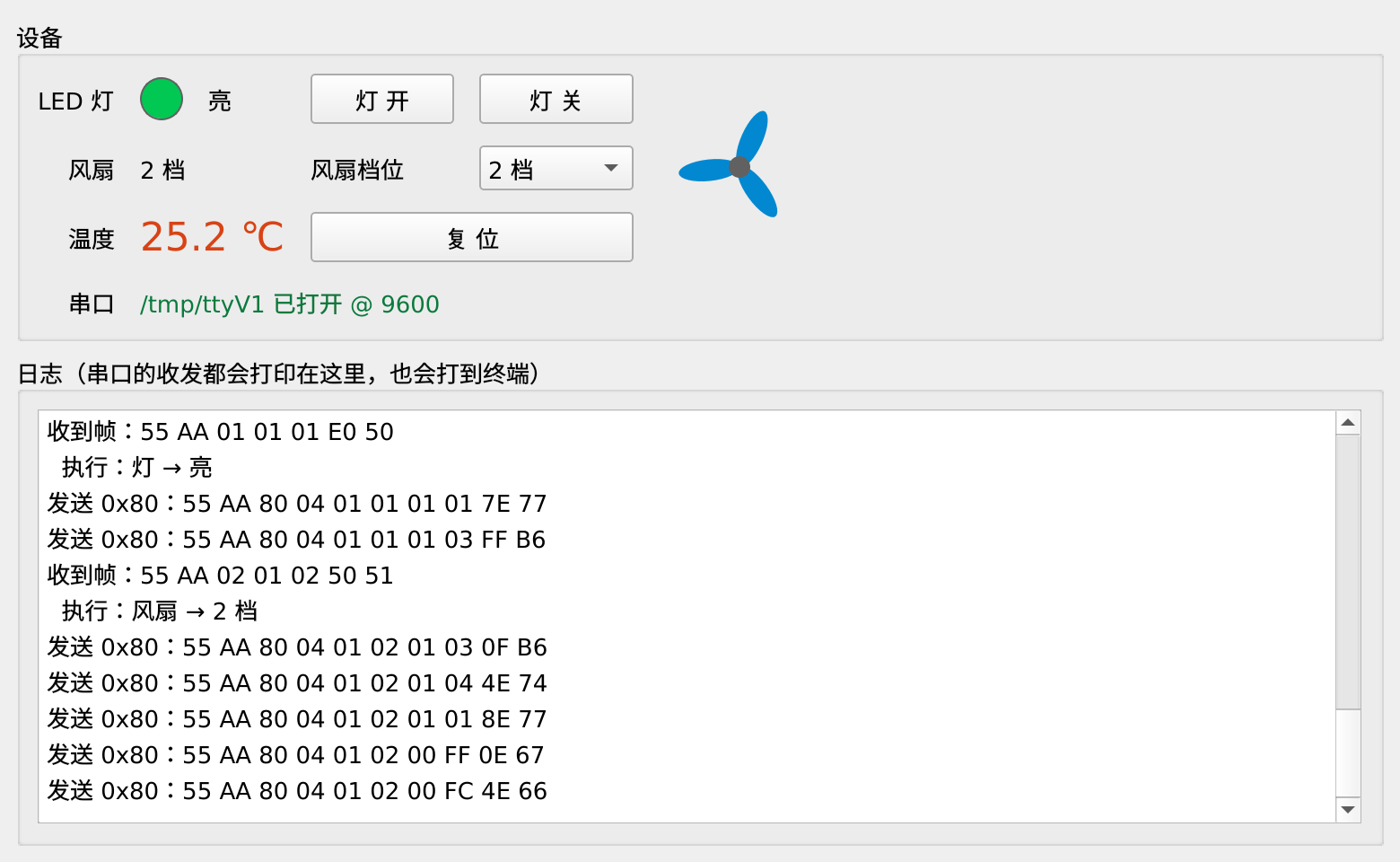

上位机(TCP) → 串口（7 字节）：55 AA 02 01 02 50 51两帧都执行了------这就是"用长度前缀切帧"的价值。如果代码里只处理一帧就返回，第二帧就会卡在缓冲区里直到下次数据到来（这就是很多初学者"命令丢一条"的原因）。
第 6 步：★半包实验------一帧分两次发
shell
python3 -u tcp_client.py split现象（实测，客户端）：先把 00 07 55 AA 01 发出去，0.6 秒后补上 01 00 21 90。
网关这边（实测，半帧没有被执行，等补齐后才执行）：
text
TCP 收到 5 字节（缓冲区现在 5 字节）
TCP 半包：已有 5 字节，这一帧要 9 字节，等后面补上...
TCP 收到 4 字节（缓冲区现在 9 字节）
上位机(TCP) → 串口（7 字节）：55 AA 01 01 00 21 90第 7 步：坏帧实验
shell
python3 -u tcp_client.py bad现象（网关，实测）：TCP 帧 CRC 不对（算出 50E0，帧里 51E0），丢弃
第 8 步：多客户端（广播给所有人）
shell
# 开两个终端各跑一个，或像老师演示那样后台跑
python3 -u tcp_client.py status &
python3 -u tcp_client.py fan 1 &现象（网关，实测）：
text
上位机连上了：127.0.0.1:57426（现在 1 个客户端）
上位机连上了：127.0.0.1:57428（现在 2 个客户端）
TCP 收到 8 字节（缓冲区现在 8 字节）
上位机(TCP) → 串口（6 字节）：55 AA 03 00 01 40两个客户端都收到了设备的状态广播（一方发命令，两边都能看到结果）。
第 9 步：停网关看统计
Ctrl+C 停网关，现象（实测）：
text
网关退出。统计：串口收 23 帧、TCP 广播 24 次；TCP 收 9 帧、转给串口 9 帧第 10 步：收工。 三个终端依次 Ctrl+C。
1.3 常见错误与排查
| 现象 | 原因 | 解决 |
|---|---|---|
网关报 bind: Address already in use |
9000 端口被上一次的网关占着 | `ss -ltnp |
客户端报 Connection refused |
网关没跑 / 端口不对 | 先启动网关；确认端口一致 |
用 nc 或 `printf |
nc` 直接发帧，网关"没反应" | 忘了长度前缀 |
| 网关日志只有"TCP 收到 xx 字节"，没有转发 | 长度前缀不对/长度不合理 | 看网关有没有打印"长度前缀不合理（n）"，那说明切帧同步错了 |
| 只执行了第一条命令，第二条"丢了" | 切帧循环只做了一次 | 必须是 while (rxlen >= 2) 循环，把缓冲区里的帧全部切出来 |
| 客户端收到广播解析错 | 客户端没按长度前缀切 | 客户端也要切帧（tcp_client.py 的 recv_show 就是范例） |
| 客户端一连就断 | 连接数超过 4 | 本课最多 2~4 个客户端（MAX_CLIENTS），改大数组即可 |
| 半包一直等不齐 | 对端发了一半就断了 | 这是正常的：缓冲区留着，对端断开时随 client_close 一起清掉 |
| 网关退出时报一堆写失败 | 客户端已经断开但槽位还在 | 本课用 client_close 在 read==0/出错时回收；提高要求时给 SIGPIPE 加 MSG_NOSIGNAL 或忽略 SIGPIPE |
| 宿主机连不上虚拟机 | 网络模式/防火墙 | VMware 用 NAT/桥接；ss -ltnp 确认监听在 0.0.0.0:9000 |
二、学生练习
本节命令速查表：
| 命令 | 作用 | 示例 |
|---|---|---|
gcc -Wall -Wextra -o gateway_tcp gateway_tcp.c -lubox |
编译 TCP 网关 | 别忘 -lubox |
./gateway_tcp /tmp/ttyV0 9000 |
启动（串口 + TCP 端口） | 默认值就是这个 |
python3 -u tcp_client.py listen |
连上只听状态广播 | Ctrl+C 退出 |
python3 -u tcp_client.py led on |
点灯 | led off / fan 2 / status / reset |
python3 -u tcp_client.py glue |
★粘包实验（两帧一次发） | 看网关"TCP 收到 18 字节" |
python3 -u tcp_client.py split |
★半包实验（一帧分两次） | 看网关"TCP 半包：已有 5 字节..." |
python3 -u tcp_client.py bad |
坏帧（CRC 错） | 看网关丢弃 |
| `ss -ltnp | grep 9000` | 看谁在监听 |
| 编号 | 任务 | 提示 | 预期结果 |
|---|---|---|---|
| L28.1 | 编译并三个终端起来 | 第 1、2 步 | 网关打印三行启动说明 |
| L28.2 | 客户端点灯 | 第 3 步 | 面板灯亮；网关打印"TCP 收到 9 字节"+转发 |
| L28.3 | 只听广播 | 第 4 步 | 每秒一行设备状态 |
| L28.4 | ★粘包实验 | 第 5 步 | 网关一次读 18 字节、切出两帧、两条都生效 |
| L28.5 | ★半包实验 | 第 6 步 | 网关先报"半包"，补齐后执行 |
| L28.6 | 坏帧 | 第 7 步 | 网关"CRC 不对，丢弃" |
| L28.7 | 两个客户端同时连 | 第 8 步 | 两边都收到广播；网关显示"现在 2 个客户端" |
| L28.8 | 用 nc 手工发一帧（不带长度前缀） |
想一下会怎样？ | 网关"TCP 收到 7 字节"后卡住（切不出帧）------证明长度前缀必须有 |
| L28.9 | 把 MAX_CLIENTS 改成 2，第三个客户端连 |
第 8 步之后 | 网关打印"客户端太多了，先拒绝这个连接" |
三、作业
- 必做：交 3 张截图（点灯成功 + 网关的三行日志 / 粘包 18 字节切两帧 / 半包先等待后执行 ），并回答：① 什么叫粘包、什么叫半包？为什么 UDP 不会有这个问题？② 我们的帧里本来就有
LEN字段，为什么 TCP 上还要再加 2 字节长度前缀？③ 为什么每个客户端要单独一个接收缓冲区？④read/recv返回 0 表示什么，代码里怎么处理？ - 选做：① 把长度前缀改成 4 字节 （大端），客户端与服务端同步改（想一下：这样能支持多长的帧？）；② 给网关加一条
0x05 广播查询：任何客户端发它，网关让设备立刻上报一帧（需要网关自己组帧，把课时 27 注释里提到的build_frame写出来） - 提交：截图 + 文字回答，命名
四、本节小结与下节预告
本节网关多了 TCP 命令通道：accept 出客户端 → 每个客户端一个缓冲 → 按长度前缀切帧（粘包/半包都能处理）→ 命令写串口 → 设备状态广播给所有客户端。你现在应该能解释"为什么 TCP 必须切帧"和"长度前缀怎么用"，也见过了四个实验的真实现象。
下节课（课时 29）做状态表 + 周期上报 ：网关不再"收到就转"，而是维护一张设备状态表（灯/风扇/温度/在线标志），用 uloop_timeout 每 2 秒主动上报一次；设备掉线（一段时间收不到状态帧）就标记 online=0。到那时"设备掉线"在界面上就能看出来了。
附录：怎么运行 + 完整代码
两个文件在
代码/课时28-网关TCP命令通道/：gateway_tcp.c（本节主角，约 450 行）和tcp_client.py（TCP 调试工具）。完整代码以仓库文件为准，下面只摘关键几段。
附录 A｜环境准备 + 怎么运行
shell
# ===== ⓿ 环境准备（缺哪个装哪个；完整清单见课时 24 附录 F）=====
sudo apt update
sudo apt install -y build-essential cmake pkg-config socat
sudo apt install -y python3-pyqt5 python3-serial xvfb
ls /usr/local/include/libubox/uloop.h # 课时 15 装的 libubox
# ===== 终端 A：虚拟串口 =====
socat -d -d pty,raw,echo=0,link=/tmp/ttyV0 pty,raw,echo=0,link=/tmp/ttyV1
# ===== 终端 B：设备面板（课时 26 的程序）=====
cd ~/lab/课时26-设备面板接串口 && python3 device_panel_serial.py
# ===== 终端 C：TCP 网关 =====
cd ~/lab/课时28-网关TCP命令通道
gcc -Wall -Wextra -o gateway_tcp gateway_tcp.c -lubox
./gateway_tcp /tmp/ttyV0 9000
# ===== 终端 D：TCP 上位机（四个实验）=====
python3 -u tcp_client.py led on # 单命令
python3 -u tcp_client.py glue # 粘包
python3 -u tcp_client.py split # 半包
python3 -u tcp_client.py bad # 坏帧附录 B｜TCP 网关 gateway_tcp.c 关键片段
B-1 每个客户端一个槽位（含自己的接收缓冲区）
c
struct client {
struct uloop_fd ufd; /* 每个客户端一个 fd（uloop 一起管） */
int used;
char addr[32]; /* 记下是谁，方便打印 */
uint8_t rxbuf[1024]; /* 每个客户端自己的缓冲区（关键！） */
int rxlen;
};
static struct client clients[MAX_CLIENTS]; /* MAX_CLIENTS = 4 */B-2 长度前缀切帧（粘包/半包都在这里处理）
c
/* 客户端缓冲区里切帧：先读 2 字节长度前缀，再按长度取一帧 */
static void client_handle_frames(struct client *c)
{
while (c->rxlen >= 2) {
int flen = (c->rxbuf[0] << 8) | c->rxbuf[1]; /* 长度前缀：2 字节大端 */
uint8_t *frame;
if (flen < 6 || flen > MAX_FRAME + 16) {
printf("长度前缀不合理（%d），清空这个客户端的缓冲区重新同步\n", flen);
c->rxlen = 0;
return;
}
if (c->rxlen < 2 + flen) {
printf("TCP 半包：已有 %d 字节，这一帧要 %d 字节，等后面补上...\n", c->rxlen, 2 + flen);
fflush(stdout);
return; /* 半包：等下一次读 */
}
frame = c->rxbuf + 2;
if (frame[0] != FRAME_HEAD0 || frame[1] != FRAME_HEAD1) {
printf("帧头不是 55 AA，丢弃这一帧\n");
fflush(stdout);
} else {
uint16_t calc = crc16_modbus(frame + 2, 2 + frame[3]);
uint16_t got = (uint16_t)(frame[4 + frame[3]] | (frame[5 + frame[3]] << 8));
if (calc != got) {
printf("TCP 帧 CRC 不对（算出 %04X，帧里 %04X），丢弃\n", calc, got);
fflush(stdout);
} else {
tcp_rx++;
dump("上位机(TCP) → 串口", frame, flen);
if (write(ser_fd, frame, (size_t)flen) != flen) {
perror("write(serial)");
} else {
ser_tx++;
}
}
}
c->rxlen -= 2 + flen;
memmove(c->rxbuf, c->rxbuf + 2 + flen, (size_t)c->rxlen);
}
}B-3 accept + 槽位管理；广播给所有客户端
c
static void on_listen_readable(struct uloop_fd *f, unsigned int events)
{
struct sockaddr_in cli;
socklen_t clen = sizeof(cli);
struct client *c;
int fd;
(void)events;
fd = accept(f->fd, (struct sockaddr *)&cli, &clen);
if (fd < 0) {
perror("accept");
return;
}
c = client_alloc();
if (c == NULL) {
printf("客户端太多了（最多 %d 个），先拒绝这个连接\n", MAX_CLIENTS);
fflush(stdout);
close(fd);
return;
}
memset(c, 0, sizeof(*c));
c->used = 1;
snprintf(c->addr, sizeof(c->addr), "%s:%d",
inet_ntoa(cli.sin_addr), ntohs(cli.sin_port));
c->ufd.fd = fd;
c->ufd.cb = on_client_readable;
uloop_fd_add(&c->ufd, ULOOP_READ);
printf("上位机连上了：%s（现在 %d 个客户端）\n", c->addr, client_count());
fflush(stdout);
}
/* 广播：长度前缀 + 帧，发给所有已连接的上位机 */
static void tcp_broadcast(const uint8_t *frame, int len)
{
uint8_t out[2 + MAX_FRAME + 16];
int i, total;
out[0] = (uint8_t)(len >> 8);
out[1] = (uint8_t)(len & 0xFF);
memcpy(out + 2, frame, (size_t)len);
total = len + 2;
for (i = 0; i < MAX_CLIENTS; i++) {
if (clients[i].used && write(clients[i].ufd.fd, out, (size_t)total) == total) {
tcp_tx++;
}
}
}附录 C｜TCP 客户端 tcp_client.py 关键片段
python
def send_frame(sock, frame: bytes, note=""):
"""按协议加 2 字节长度前缀再发"""
pkt = bytes([len(frame) >> 8, len(frame) & 0xFF]) + frame
sock.sendall(pkt)
print("发送 %s （长度前缀 %d）%s" % (frame_text(pkt), len(frame), note))
def recv_show(sock, seconds):
"""收 seconds 秒：按长度前缀切帧并打印（客户端也要会切帧！）"""
buf = b""
end = time.time() + seconds
sock.settimeout(0.2)
while time.time() < end:
try:
data = sock.recv(4096)
except socket.timeout:
continue
if not data:
print("（网关关闭了连接）")
return
buf += data
while len(buf) >= 2:
flen = (buf[0] << 8) | buf[1]
if len(buf) < 2 + flen:
break # 半包：等后面的字节
frame, buf = buf[2:2 + flen], buf[2 + flen:]
print("收到 %s → %s" % (frame_text(frame), explain(frame)))两个实验命令（glue 粘包 / split 半包）就在 main() 里，各 5~6 行：
python
if args[0] == "glue": # ★ 粘包：两帧一次发出去
f1 = build_frame(0x01, bytes([1])) # 点灯
f2 = build_frame(0x02, bytes([2])) # 风扇 2 档
pkt = (bytes([len(f1) >> 8, len(f1) & 0xFF]) + f1 +
bytes([len(f2) >> 8, len(f2) & 0xFF]) + f2)
sock.sendall(pkt)
...
if args[0] == "split": # ★ 半包：一帧分两次发
f = build_frame(0x01, bytes([0])) # 关灯
pkt = bytes([len(f) >> 8, len(f) & 0xFF]) + f
sock.sendall(pkt[:5])
time.sleep(0.6)
sock.sendall(pkt[5:])
...
