前言： 很多FPGA工程师都有过这样的经历：代码在仿真里跑得天衣无缝，一上板就功能失效，或者在特定温度、电压下出现诡异的随机错误。归根结底，往往不是算法错了，而是硬件思维没到位。本文深度拆解FPGA开发中最核心的三条纪律------位宽意识、逻辑确定性、系统拓扑正确性，助你从"写代码"进阶为"描述电路"。

在FPGA/ASIC设计领域，"防御性设计"和"流程化检查"是区分业余爱好者与资深工程师的分水岭。以下这三点总结，对应了硬件开发最核心的三个维度，建议作为团队或个人的标准作业程序（SOP）。

一、注意位宽：硬件没有"自动类型转换"

在软件编程中，整数溢出可能只是结果错误；但在FPGA中，位宽不匹配意味着物理连线的不存在或错位，直接导致硬件功能失效。

1. 隐式截断与扩展是万恶之源

截断风险：
复制代码
```
assign result[7:0] = a[15:0] + b[15:0];
```
如果和超过255，高位直接被丢弃，且综合工具可能只报Warning不报Error。
- 纪律： 所有赋值必须显式位宽匹配，加法器输出位宽应为 max(Wa, Wb) + 1。
符号扩展陷阱：
有符号数运算时，Verilog默认按无符号处理。signed 关键字必须在参与运算的所有操作数上都声明，否则整个表达式会被当作无符号数计算。
- 纪律： 涉及有符号运算的模块，端口和内部信号统一加 signed 声明，并使用 $signed() / $unsigned() 系统函数显式转换。

2. 接口对接时的位宽契约

模块A输出16bit，模块B输入期望32bit，中间如果没有显式的零扩展或符号扩展逻辑，高16bit在硬件上就是悬空的（不定态X）。

纪律： 模块间接口必须有明确的接口文档（Interface Spec），并在Testbench中加入位宽断言检查。

3. 资源推断与位宽的关系

DSP Slice、Block RAM等硬核资源有固定的位宽规格。如果你的数据位宽刚好超出DSP支持范围1bit，综合工具可能会用两个DSP拼接或用纯逻辑实现，导致资源和时序剧变。

纪律： 关键路径的数据位宽设计要"贴着"硬件资源规格走，提前查阅芯片手册。

二、if-else的顺序与单一逻辑：写法决定电路

这条强调的是硬件实现的确定性 。软件里的if-else是顺序执行的指令流，而FPGA中的if-else会被综合为优先级编码器（Priority Mux） 或并行选择器（Parallel Mux），写法不同，生成的电路完全不同。

1. 优先级 vs 并行的本质区别

复制代码

// 写法A：生成优先级链（串行Mux），延迟大，面积小
if (cond_a) out = val_a;
else if (cond_b) out = val_b;
else if (cond_c) out = val_c;

// 写法B：生成并行Mux（需配合case或独立assign），延迟小，面积大
case (1'b1)
    cond_a: out = val_a;
    cond_b: out = val_b;
    cond_c: out = val_c;
    default: out = default_val;
endcase

纪律： 条件之间互斥时，优先用 case（综合工具更容易优化为并行结构）；条件有明确优先级 时，才用 if-else if 链。绝不要在互斥条件下用长if-else链白白浪费时序。

2. "每一个条件的单一逻辑"是什么意思？

禁止条件重叠/模糊： 如果 cond_a 和 cond_b 在某些情况下同时为真，而你用了if-else，那么 cond_b 的逻辑永远不会被执行。这在仿真中可能碰巧不出错，但换个测试向量就暴露。
- 纪律： 编写前先用真值表或状态图确认所有条件互斥或优先级明确。
禁止一个分支里塞太多事： 每个if分支应该只做一件清晰的事。如果把赋值、使能、模式切换全揉在一个分支里，综合出来的逻辑锥会极其复杂，时序难以收敛。
- 纪律： 复杂控制拆分为多个独立的always块或子模块，每个块只负责一个维度的逻辑。
Latch的温床： if-else不完整（缺else/default）+ 组合逻辑 = Latch。Latch对毛刺敏感，是时序分析的噩梦。
- 纪律： 组合逻辑always块必须有完整的else/default覆盖；时序逻辑一律用非阻塞赋值且只在时钟边沿触发。

3. 复位与使能的优先级

在时序逻辑中，异步复位 > 同步复位 > 使能 > 数据更新。这个顺序不能乱，否则综合出的电路可能不符合预期。

纪律： 遵循标准的时序逻辑模板，不要自创写法。

三、模块连接关系：连线就是物理导线

FPGA设计本质上是搭积木，模块间的连线就是硬件导线。连错了不是"调用参数传错"，而是物理信号接反、悬空或短路。

1. 接口协议的一致性

不仅是位宽，还包括：有效电平（高有效vs低有效）、握手协议（valid-ready、req-ack、脉冲vs电平）、数据对齐方式（MSB first vs LSB first）、时钟相位关系。

纪律： 每个模块必须有标准化的接口定义文件（如SystemVerilog Interface或头文件），上下游共用同一份定义，杜绝手动重复声明端口导致的拼写错误或位序颠倒。

2. 跨时钟域连接的"生死线"

模块A工作在100MHz，模块B工作在200MHz，它们之间的任何信号直连都是亚稳态炸弹。即使仿真通过，实际硬件也会随机出错。

纪律： 画系统框图时，必须标注每个模块的时钟域。所有跨域连线必须经过CDC处理（打两拍、FIFO、握手等），并在约束文件中添加对应的时序例外约束。

3. 顶层连线的可维护性

顶层文件里几百根wire手动连线，改一个端口名就要全局搜索替换，极易漏改。

纪律：
- 使用命名规范（如 m_axi_*, s_apb_*）让连线自描述。
- 复杂总线用SystemVerilog Interface或AXI VIP等标准接口封装。
- 利用脚本自动生成顶层连线（如Tcl/Python解析IP-XACT或自定义JSON）。

4. 未连接端口的处理

模块实例化时，某个输出端口没接，综合工具会优化掉该端口相关的所有逻辑------这可能正是你需要的功能！

纪律： 所有端口必须显式连接，暂时不用的输出接 _unused 命名的wire并加上注释说明原因。

四、落地建议：把三点变成检查动作

关注点	设计阶段动作	验证阶段动作	Review检查项
位宽	接口文档标注位宽；关键运算手写位宽推导注释	TB中加入位宽断言；覆盖率统计包含边界值	所有赋值左右位宽是否显式匹配？有符号运算是否全程signed？
if-else	画决策树/状态图再写码；互斥条件用case	构造条件同时为真的测试向量；检查Latch警告	条件是否互斥或优先级明确？每个分支是否只做一件事？是否有default？
模块连接	画带时钟域标注的系统框图；使用Interface/标准总线	顶层集成测试；CDC专用lint检查	跨域信号是否都有同步措施？未用端口是否显式处理？接口协议是否一致？

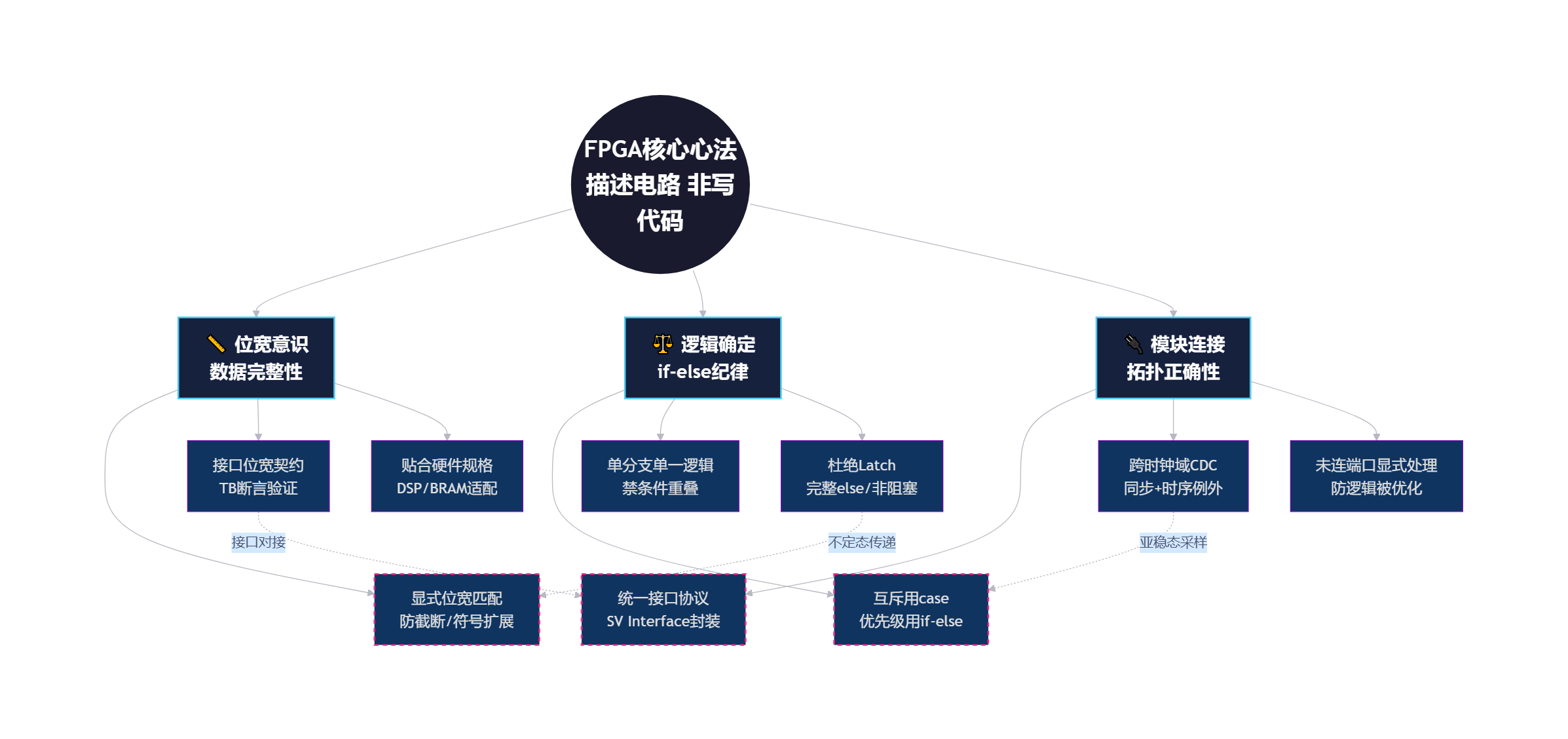

五、核心心法

FPGA开发不是"写代码"，而是"描述电路"。

每一行RTL都要能在脑海中映射出具体的触发器、查找表、多路选择器和连线。这三条纪律的本质，就是强迫你在写代码之前先想清楚电路长什么样。
