NI-700 互连技术全面解析：架构、组件与工作机制

摘要

本文深入解析了 Arm NI-700 非一致性、分组化底板互连技术的完整架构与工作机制。NI-700 作为 AMBA 5 生态系统的重要组成部分，专为连接系统中的各种外设和管理器而设计，特别适用于构建高效、可扩展的 SoC 互连系统。

核心特性概览

1. 基础架构

• 非一致性设计：不支持完全缓存一致性，但可传输 IO 一致性事务
• 分组化传输：将 AMBA 协议转换为内部通用传输格式（generic transport）
• 基于信用的流控：减少阻塞，需要缓冲支持

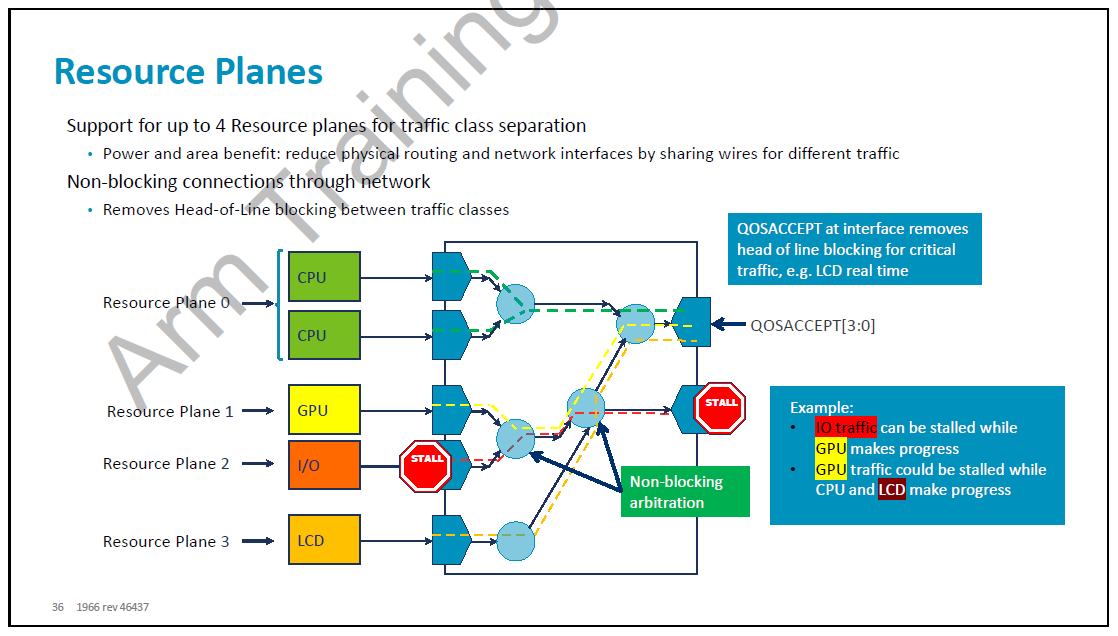

• 资源平面隔离：实现不同流量类别的隔离，避免相互阻塞

2. 关键组件

• 节点接口：ASNI/AMNI（AXI/ACE5 Lite）、HSNI/HMNI（AHB）、PMNI（APB）
• 路由器：支持 8 输入/8 输出，采用虫孔路由和 LRU/QoS 混合仲裁
• PCDC：处理时钟/电源/电压域跨越，支持同步和异步边界
• SerDes：实现 flit 位宽转换和合并，优化通道利用率

3. 工作机制

• 事务流程：读/写事务在 AMBA 接口与通用传输格式间转换，支持 flit 拆分与合并
• 数据位宽调整：根据内存类型和事务属性自动优化数据宽度

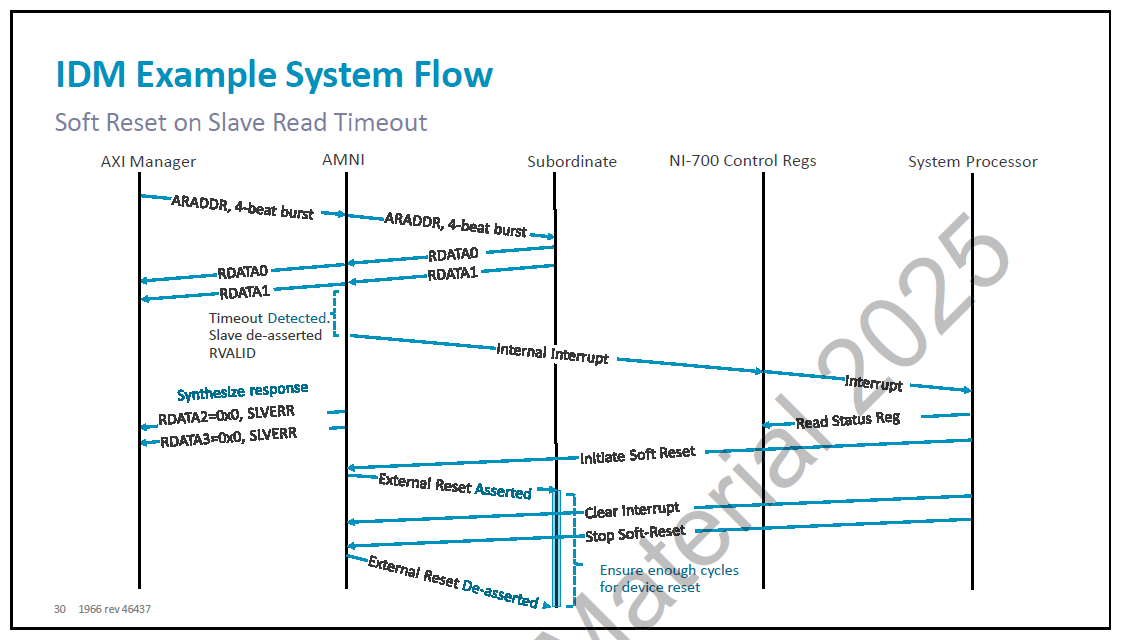

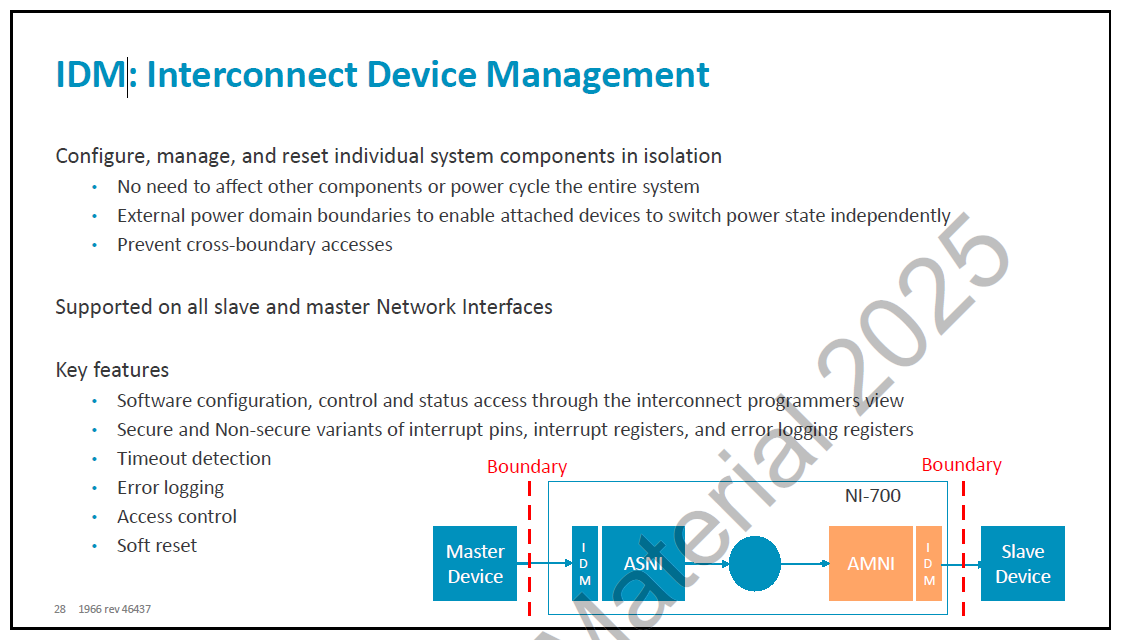

• IDM（互连设备管理）：提供设备故障检测、隔离和恢复机制

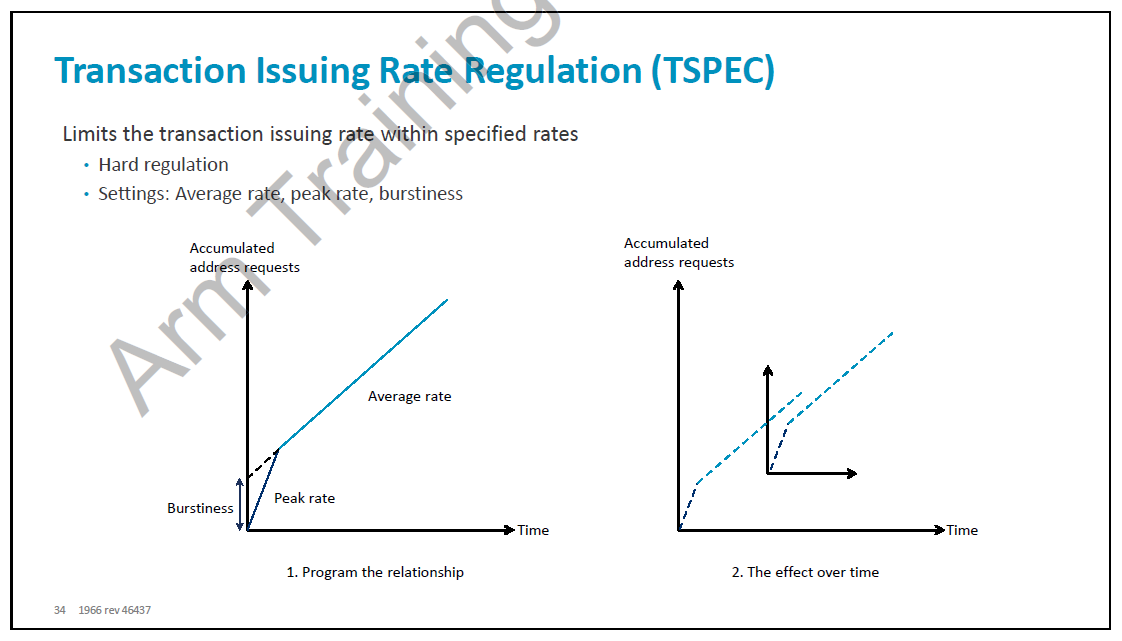

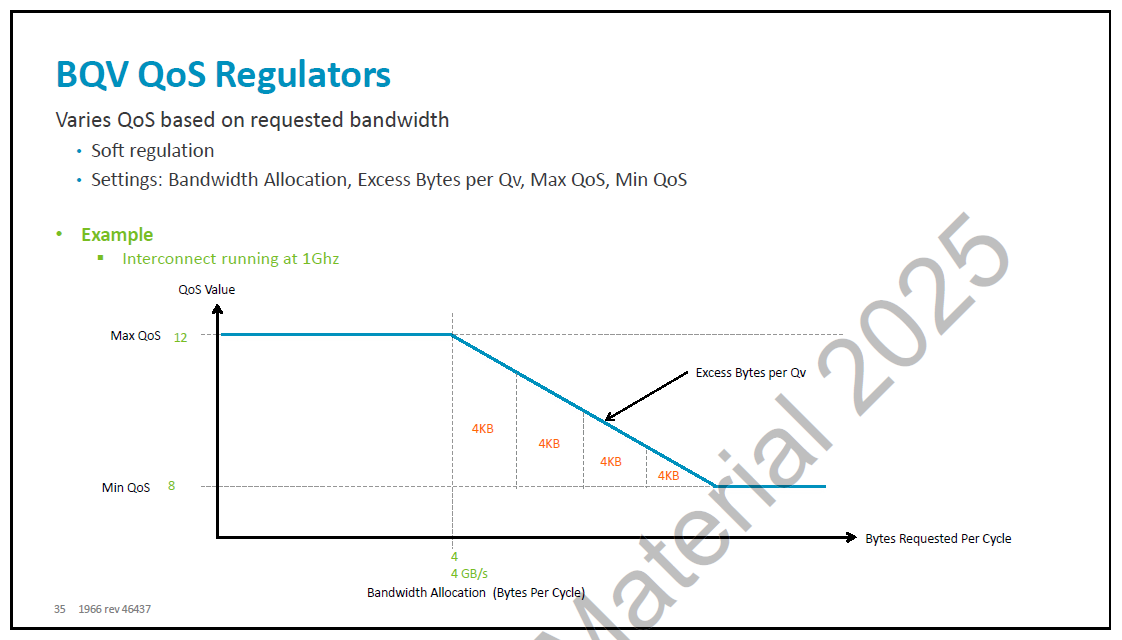

• QoS 调节：支持硬调节（未完成事务/TSPEC）和软调节（BQV 带宽调节器）

4. 时钟与电源管理

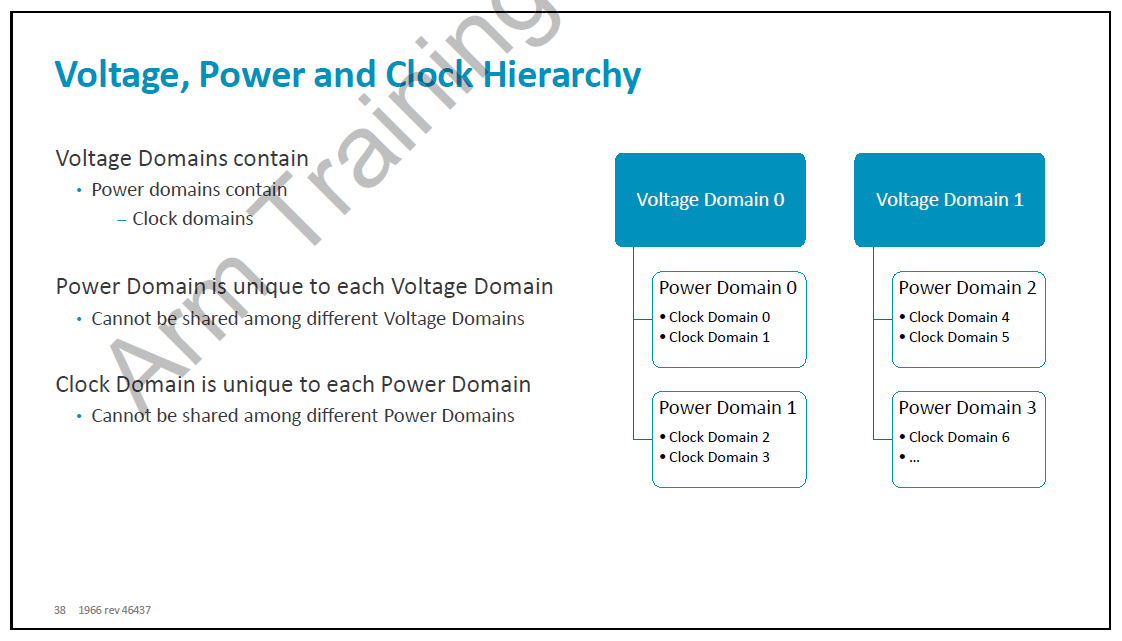

• 层次化域结构：电压域 → 电源域 → 时钟域的严格层次

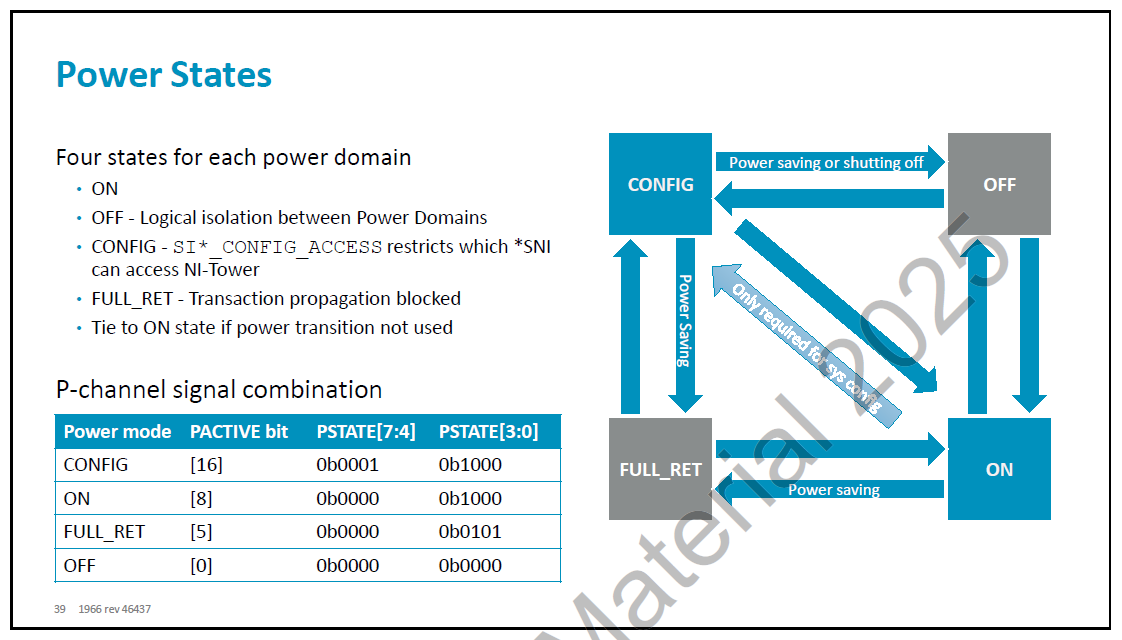

• 电源状态：支持 ON、OFF、CONFIG、Full Retention 四种状态
• 时钟门控：通过 Q channel 实现安全时钟控制
• 复位策略：至少 40 个时钟周期的复位要求，支持 P channel 集成

5. 配置与编程

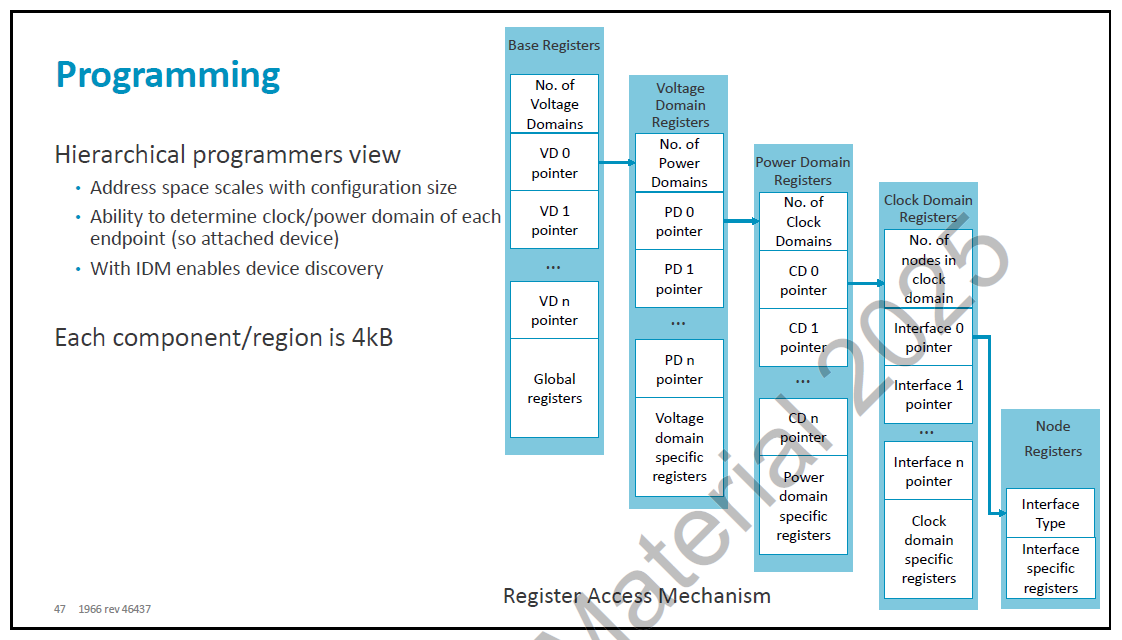

• 可发现的寄存器映射：基于电压域-电源域-时钟域-接口的层次化配置
• 配置网络：独立于数据网络的轻量级配置通道
• 地址重映射：支持 8 位重映射向量，实现灵活的地址空间管理

设计权衡与优化

NI-700 在设计中贯穿了多个关键权衡：

• 连线数量 vs 性能：通过 flit 宽度调整、high-wire/low-wire 模式选择优化
• 带宽 vs 面积：credit 数量与 flit buffer 深度的平衡
• 灵活性 vs 复杂度：支持多种协议、域跨越和 QoS 机制
• 可恢复性 vs 开销：IDM 功能增加逻辑开销但提升系统可靠性

适用场景

NI-700 特别适用于：

• 作为一致性互连（如 CMN）的下游底板
• 连接多种非一致性外设和管理器
• 需要细粒度 QoS 控制和流量隔离的系统
• 支持热插拔和故障恢复的可靠系统
• 多时钟域、多电源域的复杂 SoC 设计

通过本文的详细解析，读者可以全面理解 NI-700 的架构原理、配置选项和最佳实践，为实际系统设计提供坚实的技术基础。

---

下文为详细技术文档，按章节深入探讨 NI-700 的各个方面...

目录：

• [NI-700 互连技术全面解析：架构、组件与工作机制](#NI-700 互连技术全面解析：架构、组件与工作机制)
• • 摘要
  • • 核心特性概览
    • 设计权衡与优化
    • 适用场景
• Feature
• [第一章 · Introduction（导论）](#第一章 · Introduction（导论）)
• • [1. NI700 Agenda（议程）](#1. NI700 Agenda（议程）)
  • [2. NI-700 Fundamentals --- Overview（基本概念总览）](#2. NI-700 Fundamentals — Overview（基本概念总览）)
  • [3. NI-700 Terminology（术语）](#3. NI-700 Terminology（术语）)
  • [4. NI-700 Read Transaction Flow（读事务流程）](#4. NI-700 Read Transaction Flow（读事务流程）)
  • [5. NI-700 Write Transaction Flow（写事务流程）](#5. NI-700 Write Transaction Flow（写事务流程）)
• [第二章 · Concepts（概念）](#第二章 · Concepts（概念）)
• • [6. NI-700 Concepts（概念：high-wire / low-wire）](#6. NI-700 Concepts（概念：high-wire / low-wire）)
  • [7. NI-700 Flit Sizing（flit 尺寸）](#7. NI-700 Flit Sizing（flit 尺寸）)
  • [8. NI-700 Credit（信用机制）](#8. NI-700 Credit（信用机制）)
• [第三章 · Components（组件）](#第三章 · Components（组件）)
• • [9. NI-700 --- Node Interfaces（节点接口）](#9. NI-700 — Node Interfaces（节点接口）)
  • [10. NI-700 Router（路由器）](#10. NI-700 Router（路由器）)
  • [11. NI-700 PCDC（电源/时钟域跨越）](#11. NI-700 PCDC（电源/时钟域跨越）)
  • [12. NI-700 SERDES（位宽转换/合并）](#12. NI-700 SERDES（位宽转换/合并）)
• [第四章 · Operation（运行机制）](#第四章 · Operation（运行机制）)
• • [13. NI-700 Data width resizing（数据位宽调整）](#13. NI-700 Data width resizing（数据位宽调整）)
  • [14. NI-700 read-reorder-buffer（读重排序缓冲）](#14. NI-700 read-reorder-buffer（读重排序缓冲）)
  • [15. NI-700 CDAS（循环依赖/单从机每ID）](#15. NI-700 CDAS（循环依赖/单从机每ID）)
  • [16. NI-700 ID Widths（ID 宽度）](#16. NI-700 ID Widths（ID 宽度）)
  • [17. NI-700 Security（安全）](#17. NI-700 Security（安全）)
  • [18. NI-700 Address map（地址映射）](#18. NI-700 Address map（地址映射）)

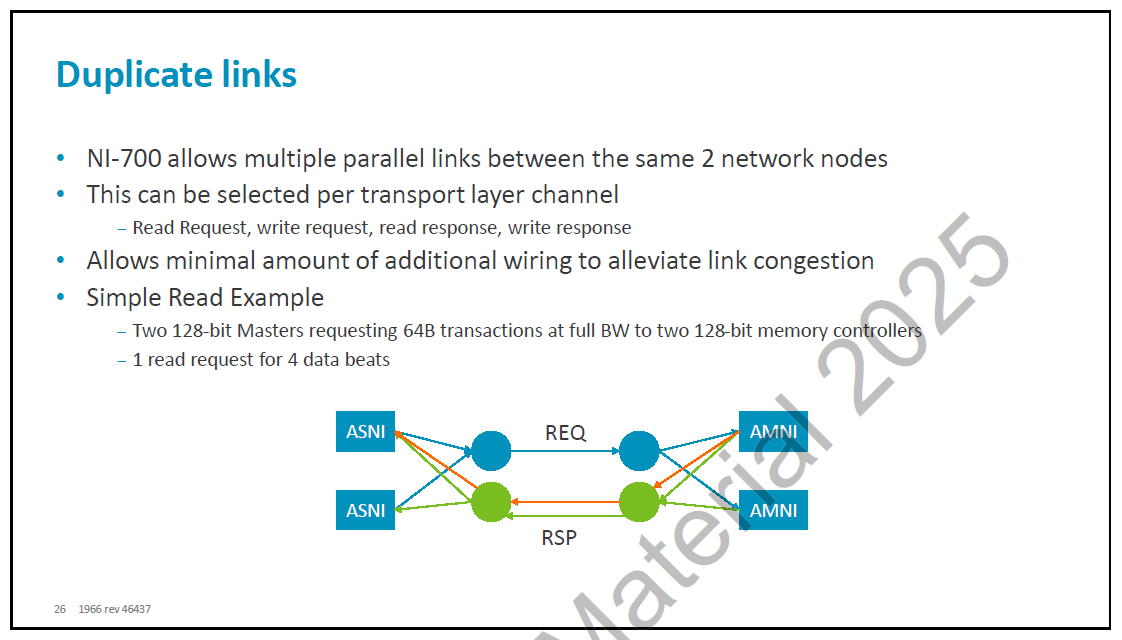

  • [19. NI-700 Duplicate Links（重复链路）](#19. NI-700 Duplicate Links（重复链路）)
• [第五章 · IDM（互连设备管理，Interconnect Device Management）](#第五章 · IDM（互连设备管理，Interconnect Device Management）)
• • [20. NI-700 --- Interconnect Device Management（互连设备管理）](#20. NI-700 — Interconnect Device Management（互连设备管理）)
  • [21. NI-700 --- IDM example flow（IDM 示例流程）](#21. NI-700 — IDM example flow（IDM 示例流程）)
  • [22. NI-700 --- IDM example function（IDM 示例时序）](#22. NI-700 — IDM example function（IDM 示例时序）)
• [第六章 · QoS（服务质量）](#第六章 · QoS（服务质量）)

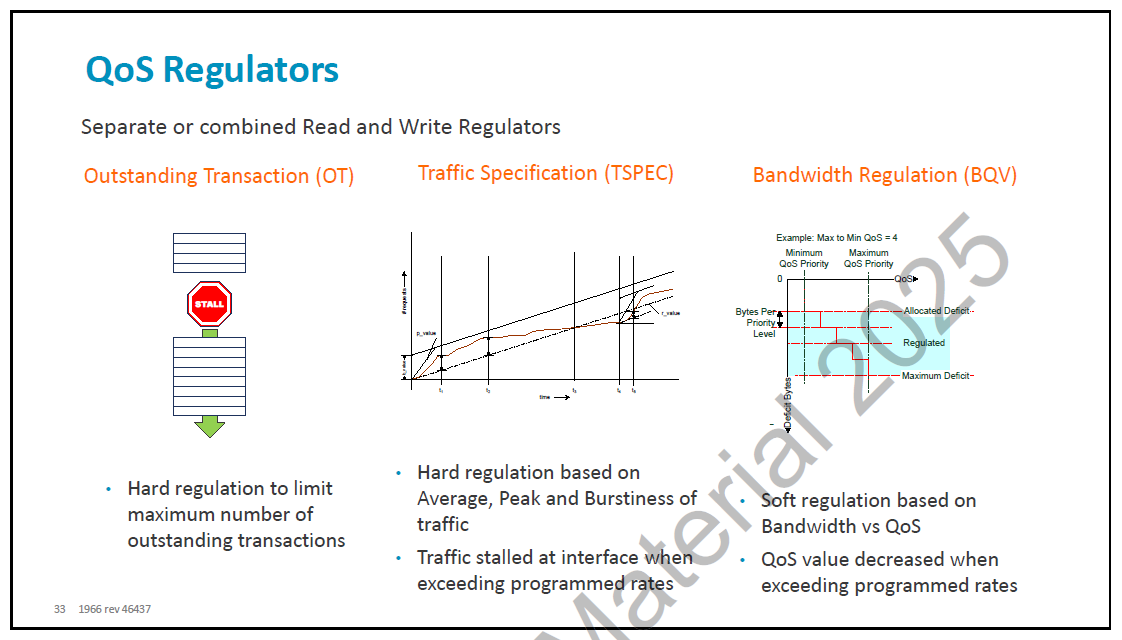

• • [23. NI-700 QoS（QoS 调节）](#23. NI-700 QoS（QoS 调节）)
  • [25. NI-700 QoS --- BQV（带宽调节器）](#25. NI-700 QoS — BQV（带宽调节器）)

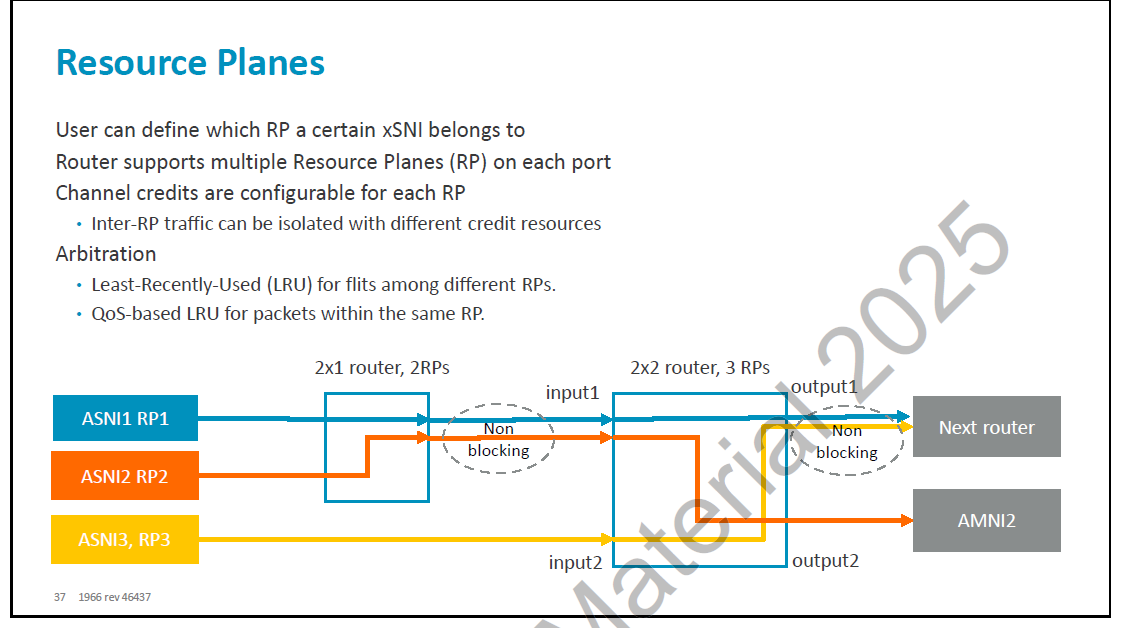

  • [26. NI-700 QoS --- Resource Planes（资源平面）](#26. NI-700 QoS — Resource Planes（资源平面）)
• [第七章 · Clocks and Power（时钟与电源）](#第七章 · Clocks and Power（时钟与电源）)
• • [27. NI-700 Voltage Power Clock Hierarchy（电压/电源/时钟域层次）](#27. NI-700 Voltage Power Clock Hierarchy（电压/电源/时钟域层次）)
  • [28. NI-700 Power States（电源状态）](#28. NI-700 Power States（电源状态）)

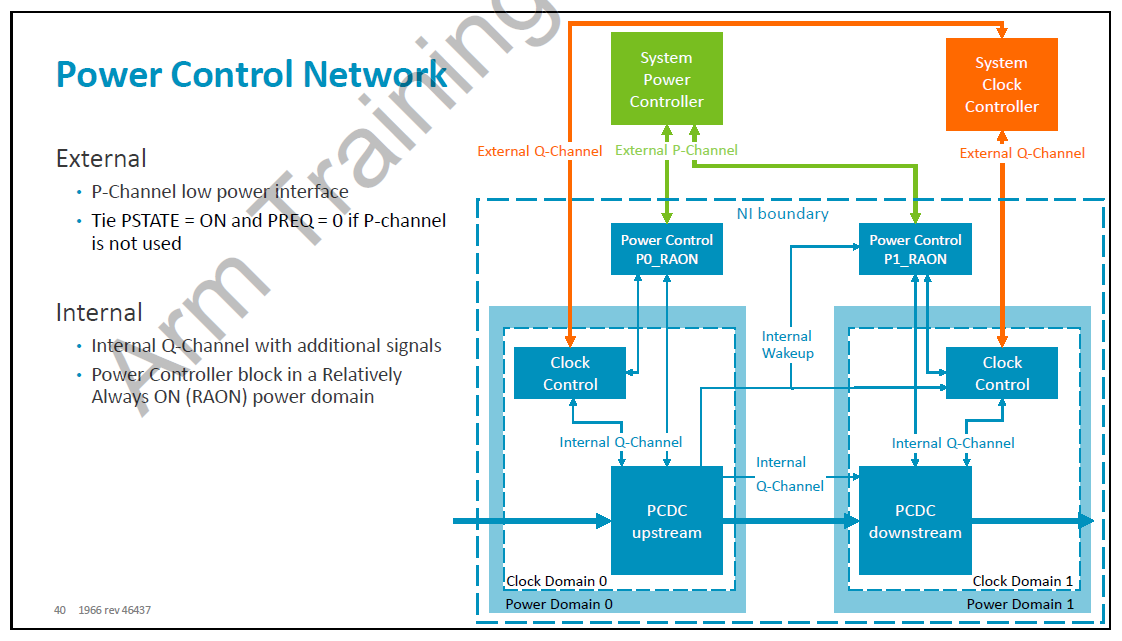

  • [29. NI-700 Power Control Network（电源控制网络）](#29. NI-700 Power Control Network（电源控制网络）)

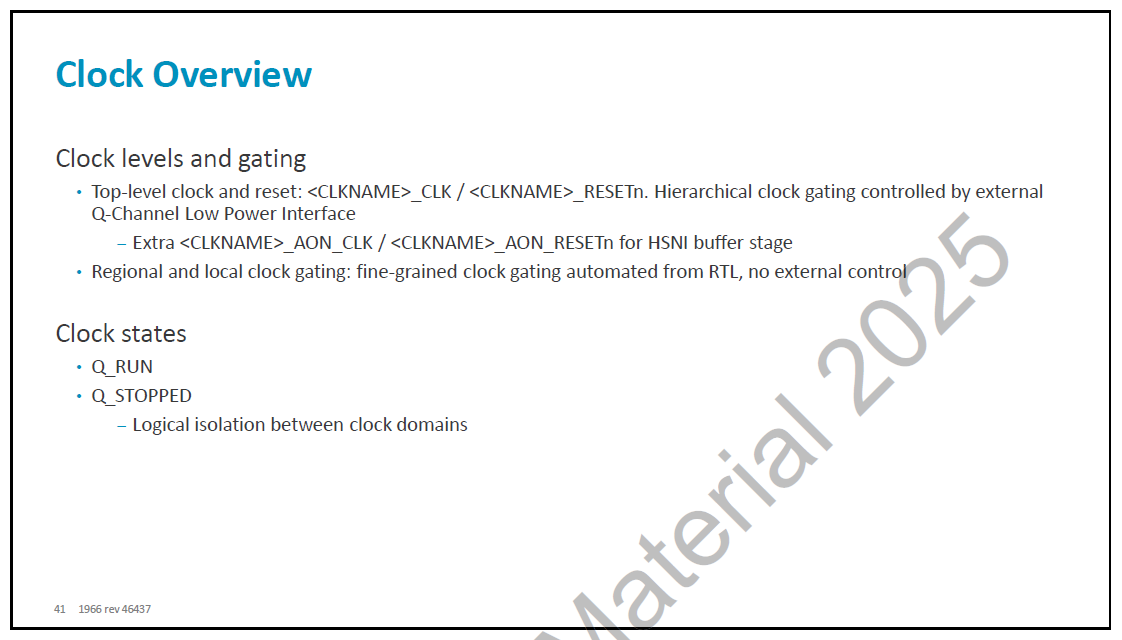

  • [30. NI-700 Clock Overview（时钟总览）](#30. NI-700 Clock Overview（时钟总览）)

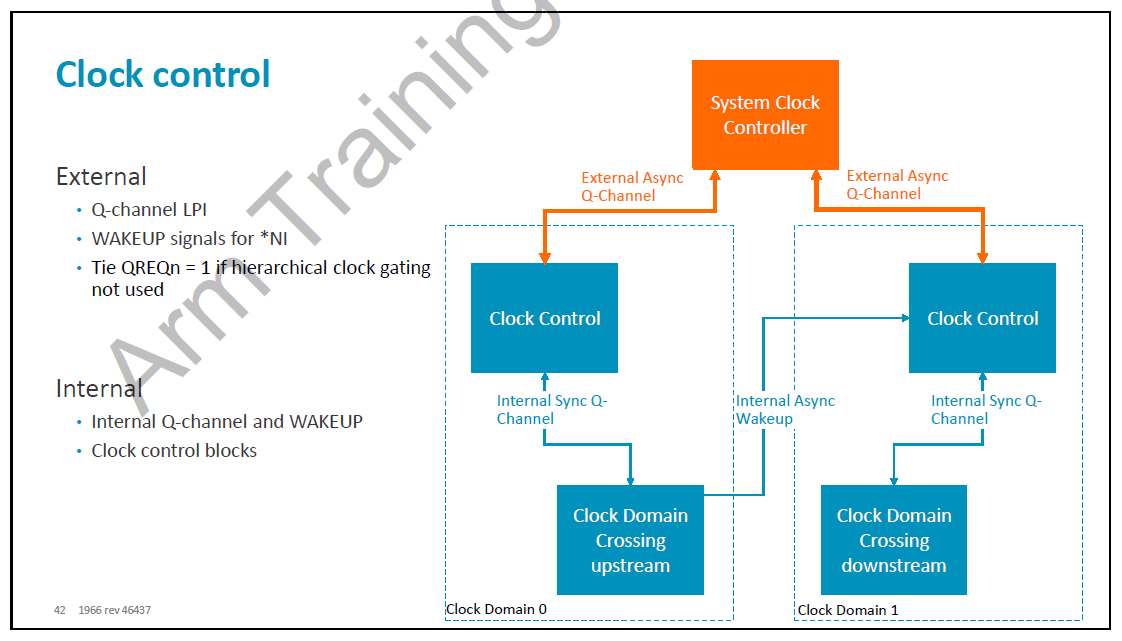

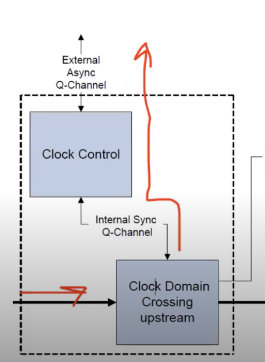

  • [31. NI-700 Clock Control（时钟控制）](#31. NI-700 Clock Control（时钟控制）)

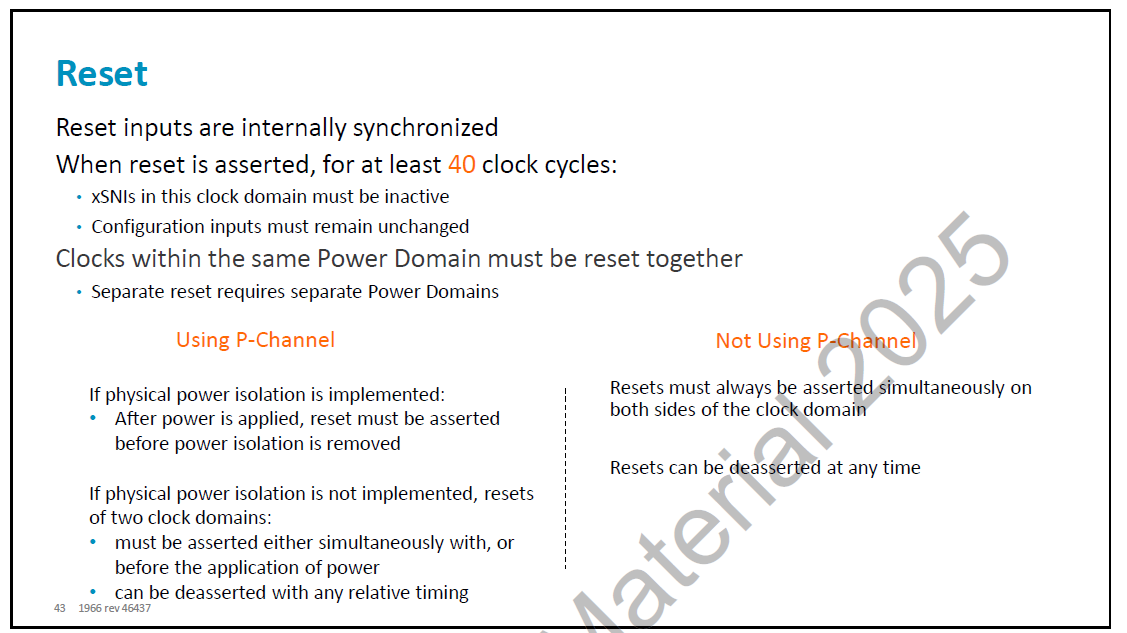

  • [32. NI-700 Reset（复位）](#32. NI-700 Reset（复位）)
  • [33. NI-700 Config Network（配置网络）](#33. NI-700 Config Network（配置网络）)
• [第八章 · Programming（编程）](#第八章 · Programming（编程）)
• • [34. NI-700 Programming（编程：可发现的寄存器映射）](#34. NI-700 Programming（编程：可发现的寄存器映射）)

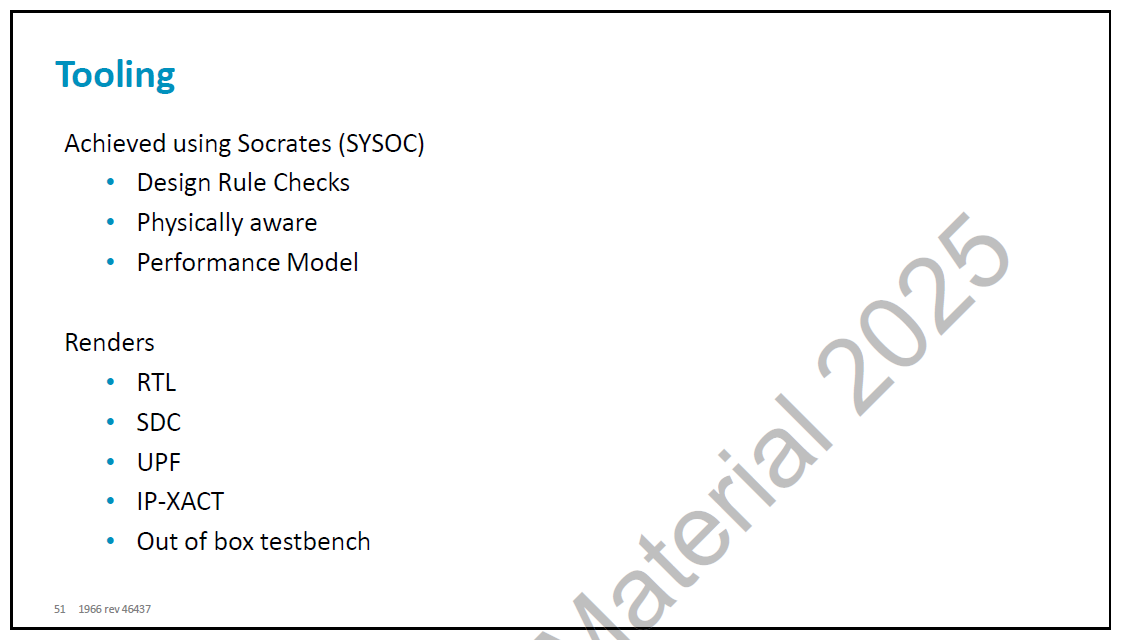

  • [35. NI-700 Tooling（工具链）](#35. NI-700 Tooling（工具链）)

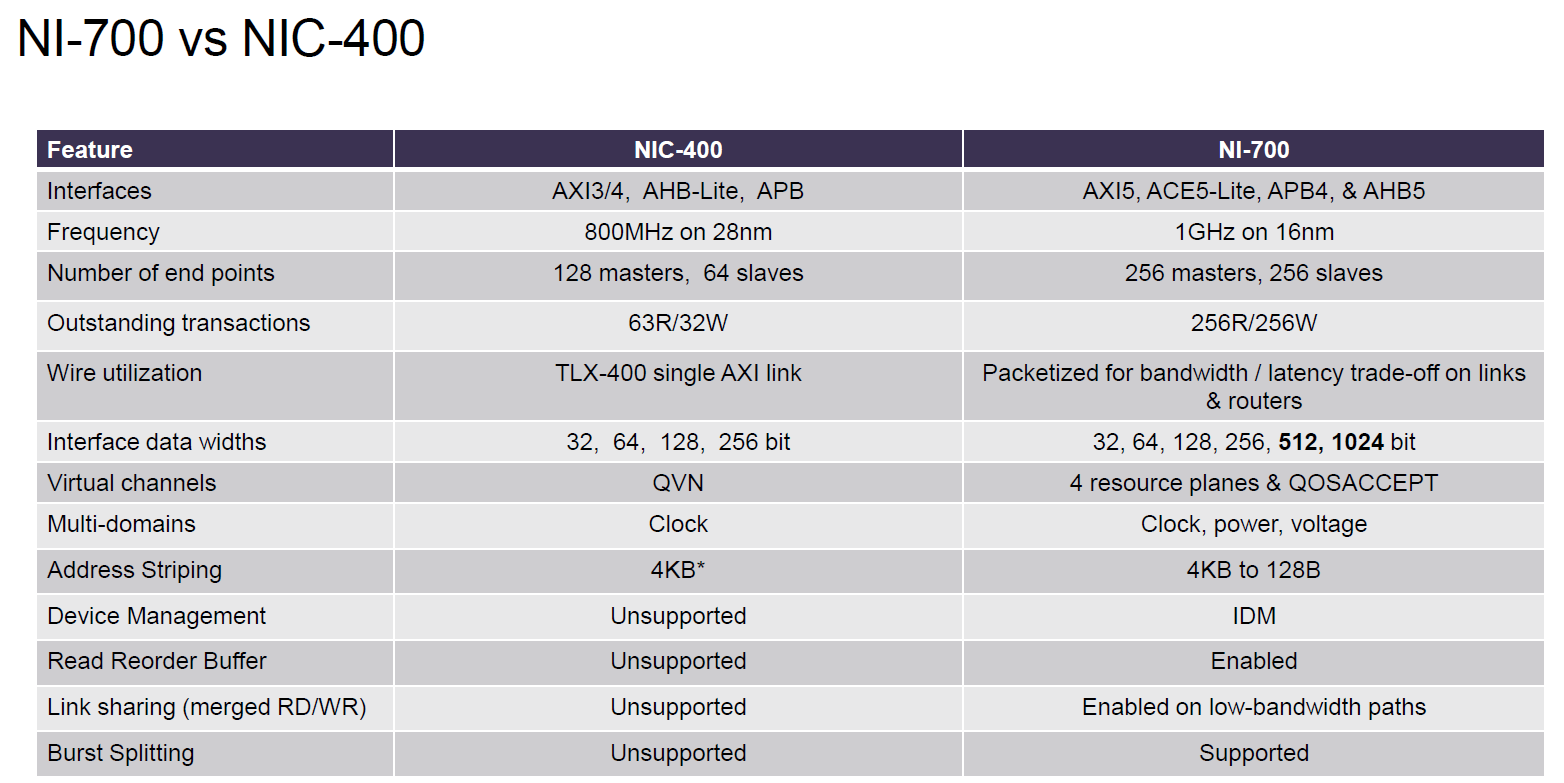

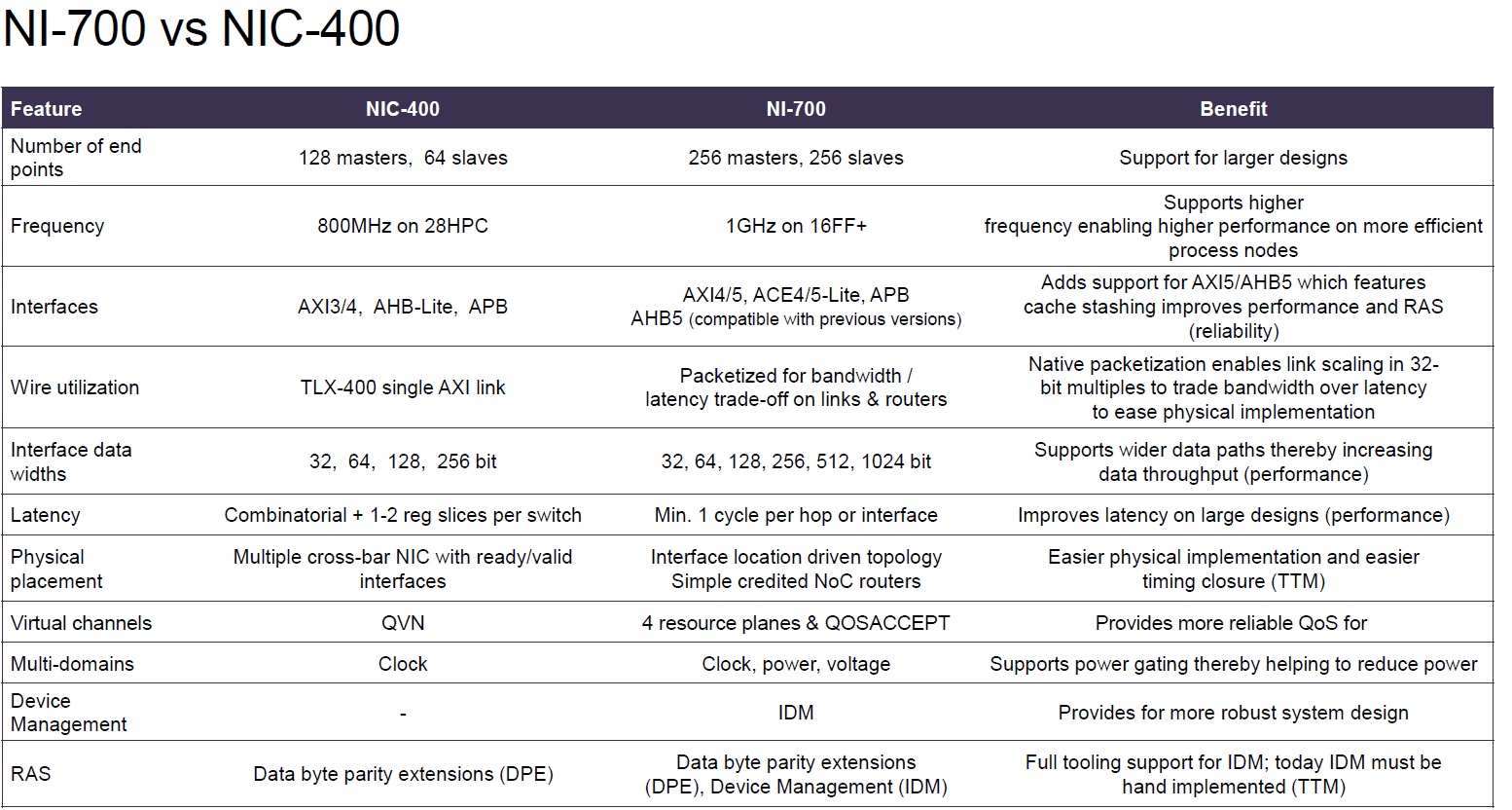

Feature

第一章 · Introduction（导论）

1. NI700 Agenda（议程）

和往常一样，我们先来概览一下今天要讲的内容。希望这能让大家对今天涉及的主题有更清楚的认识。我们会先讲 NI-700 的概念，包括术语、事务（transaction）的行为方式，以及 NI-700 内部大概是什么样子。接着我们会讲解构成 NI-700 的各个组件，以及一些特定功能，比如互连设备管理（IDM）、QoS、时钟和电源。最后，我们会非常简要地谈一谈你可能需要做的编程工作。所以这节课的核心，就是把 NI-700 硬件的功能行为和组成部件都过一遍

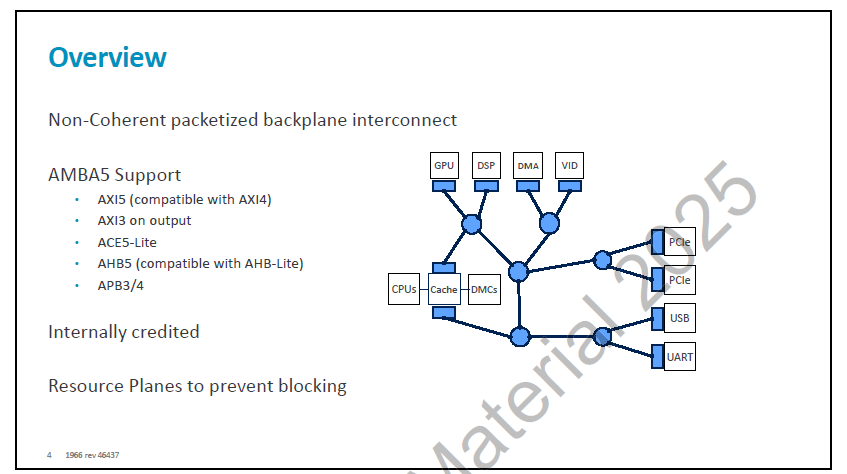

2. NI-700 Fundamentals --- Overview（基本概念总览）

我们先简要概述一下 NI-700 互连到底是什么。NI-700 被定义为一种非一致性（non-coherent）、分组化（packetized）的底板互连（backplane interconnect）。逐个解释这些术语：

首先是"非一致性"------这意味着如果你想管理一个缓存一致性的系统，NI-700 并不是合适的互连。不同于基于 CHI 的互连（如 CMN）或基于 ACE 的互连，在 NI-700 上你无法把一个完全缓存一致性的管理器接进去让它管理一致性。不过，你仍然可以让 IO 一致性事务穿过 NI-700。

其次是"分组化"------意思是你会把各种管理器和从属设备连接到互连的外部，NI-700 会把进入的消息转换成内部的一种分组化格式。由于是分组化的，你还可以为了优化而改变互连内部连线的位宽。

再就是"底板互连"------其思路是 NI-700 让你能把各种外设连接到一起。比如，你可能在中间有一个基于 CHI 的一致性互连，然后在它的下游挂一个 NI-700，再由 NI-700 连接到你所有的从属设备以及各种非一致性的管理器。换句话说，NI-700 实际上把系统里各种其他外设连接到了一起。

NI-700 主要是支持 AMBA 5 的互连。如果你不熟悉 AMBA 5 或 AMBA 整体：AMBA 分成若干代，5 是最新一代。NI-700 并不支持所有 AMBA 5 协议------比如属于 AMBA 5 家族的 ACE5 和 CHI，NI-700 并不直接支持。NI-700 所支持的 AMBA 5 协议包括：AXI5、ACE5 Lite 和 AHB5（注：口述为 AHP5）。每个协议的"5"版本本质上只是在 AMBA 3 或 AMBA 4 基础上的扩展。也就是说，如果你不使用这些扩展，每个接口都可以向后兼容旧版本的协议。例如，AXI5 在不启用任何可选 AXI5 扩展时，实际上与 AXI4 完全相同。所以我们在配置工具里把这些扩展关掉，就相当于得到一个 AXI4 兼容的接口。ACE5 Lite 和 AHB5 也是同理（AHB5 与 AHB-Lite 兼容）。在 NI-700 的输出端，你还可以让它兼容 AXI3，同时还支持 APB3 和 APB4。

NI-700 内部是基于信用（credit）的，也就是说，要在内部各跳之间传递分组，这些分组必须先获得 credit，才能被目的端接收。这样做的好处是减少了阻塞（blocking）------阻塞是 AXI 互连中常见的问题；代价是需要更多的缓冲（buffering），因为没有缓冲空间就发不出 credit。最后，NI-700 还支持资源平面（resource planes）。这个概念会在本模块末尾详细讲，简单说就是：它让我们能够把不同类型的流量分离开，这些不同类型的流量可以使用网络中同一条连接，但它们彼此之间不会相互阻塞。

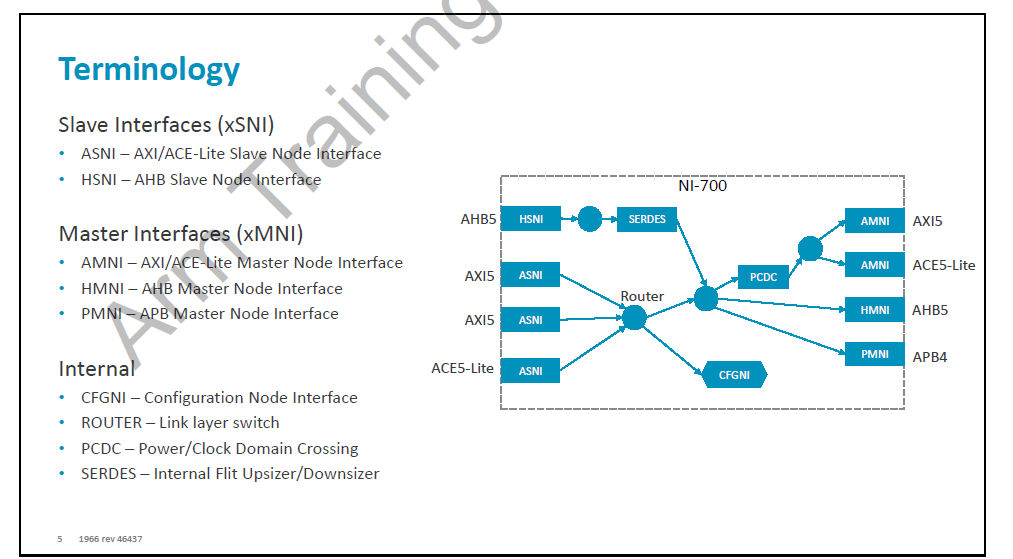

3. NI-700 Terminology（术语）

好，我们先过一遍 NI-700 中会用到的一些术语。需要说明的一点是：遗憾的是，NI-700 目前仍然在使用 slave/master（从/主）这套说法。我会尽量采用 AXI 的新术语------subordinate（从属）和 manager（管理器），但产品文档本身还在用旧词，所以我讲的时候会两者混用。供参考：我说的 subordinate 就是从接口（slave），manager 就是主接口（master）。

先看从属接口（输入侧）。它们的命名规则是：协议的首字母 + SNI（Slave Node Interface，从节点接口）。所以 AXI 和 ACE5 Lite 接口是 ASNI，AHB 从节点接口是 HSNI。在右侧可以看到，我们有三个 AXI/ACE5 Lite 输入接口，它们都连到 ASNI；而 AHB5 接口连到 HSNI。

在 NI-700 的输出侧，概念一样：协议首字母 + MNI（Master Node Interface，主节点接口）。输出端还多一个选项------我们为 AXI/ACE5 Lite 提供 AMNI，为 AHB 提供 HMNI，此外还因为有 APB，所以支持 PMNI（APB 主节点接口）。右侧也展示了这些输出。

NI-700 内部有四类主要组件：

1. Config NI（配置节点接口）：系统中所有对 NI-700 寄存器的编程访问都会被路由到 Config NI，由它负责把配置值分发到 NI-700 内部的各个组件。

2. Router（路由器） ：当我们需要把一个或多个输入连接到一个或多个输出时，就会用到路由器。此外路由器还能充当重定时级（re-timing stage）------所以即使是一对一的连接也可能用它，因为路由器本身是基于 credit 的，可以在长路径上起到重定时的作用。

3. PCDC（Power and Clock Domain Crossing，电源/时钟域跨越）：任何时候只要有时钟域、电源域或电压域的跨越，对应路径上就要插入 PCDC。比如这两个路由器如果处在不同的域（不同时钟域、电源域或电压域），只要域不同，工具就要求插入 PCDC。

4. SerDes ：通常被称作串并转换器（serializer/deserializer），但更好的理解方式是------它是用来改变 flit 宽度的。我们还没细讲 flit，简单说：你可以为每个通道配置连接各模块的连线宽度，目的是在可以接受的前提下减少连线数量、换取更低的带宽。当两个组件的连线宽度不同时，工具会强制要求在它们之间插入 SerDes，由它来完成不同位宽之间的放大/缩小转换。

这些内部组件（如 PCDC、SerDes）有工具内置的各种规则，叫做 DRC 检查（Design Rule Checks），会在需要的地方强制插入它们。所以你不会"漏插" SerDes 或 PCDC------因为不插的话配置就无法通过校验。

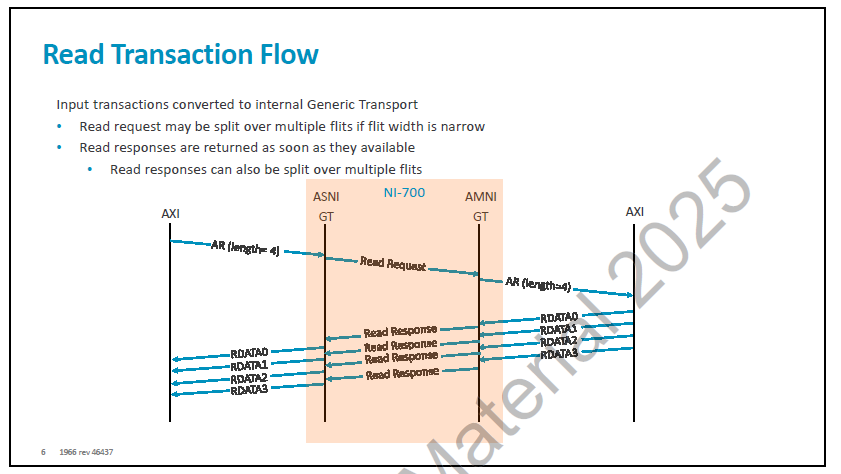

4. NI-700 Read Transaction Flow（读事务流程）

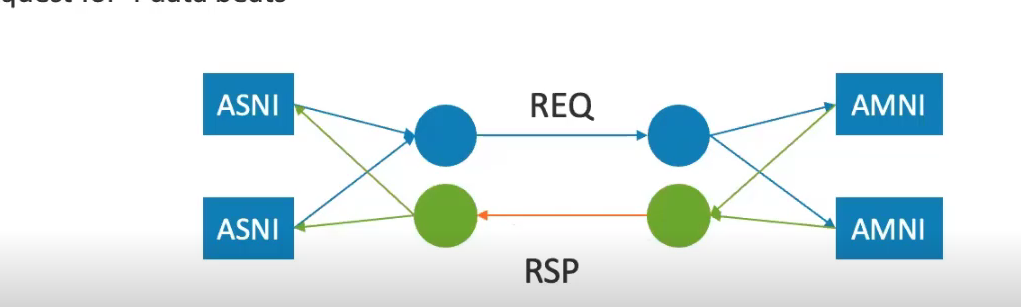

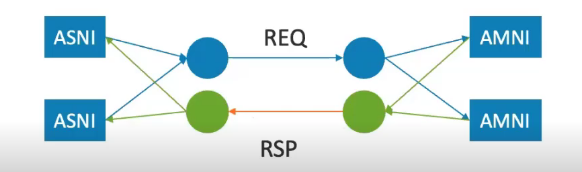

好，我们来看读事务的流程。NI-700 的基本思路是：事务从一个 AMBA 接口进来，连接到某个网络接口------比如 AXI 就连到 ASNI。然后 NI-700 内部会把一切转换成一种叫做 generic transport（通用传输） 的格式。generic transport 是 NI-700 内部对所有协议使用的统一格式。后面几页会详细讲它长什么样，简单概括就是：我们把 AXI 的传输转换成可以在网络里传送的分组（packet）。

对于读请求，这里展示的只是分组传输的一种可能示例。你会发现：如果 flit 宽度较窄，读请求可能会被拆分到多个 flit 上。比如，如果你把 ASNI 输出端的 flit 宽度配置得比较窄，一个请求可能装不进一个 flit，NI-700 就会自动把它切成若干个大小合适的 flit 发送过去；到了 NI-700 的输出端，再把所有 flit 拼回，生成一个合适的 AXI 请求发给从属设备。

这里可以看到，我们有一个 length=4 的 AR 请求，在这个例子里被转成一个读请求 flit，发往 AMNI，AMNI 再把它还原成一个 AR 请求。

对于返回的数据，NI-700 的做法是：一旦读数据就绪就立即返回读响应 。虽然把多个读数据项打包进同一个 flit 是可行的，但 NI-700 假定读延迟通常很关键，所以一拿到读数据就立刻转成一个读响应 flit，发回事务的源端，再由源端把读响应 flit 还原成 AXI 事务，呈现给 AXI 管理器。

还有一点刚才没提：读响应和请求一样，如果你的 flit 比读数据窄------比如读数据是 128 位、而 flit 只有 32 位------那么响应也会被切成更多个 flit 发回。这同样会牺牲一些带宽；但如果你这条连接并不需要最大带宽，就能省下大量连线，还能省面积（比如 credit buffer 可以更小）。这些后面会更详细地讲。

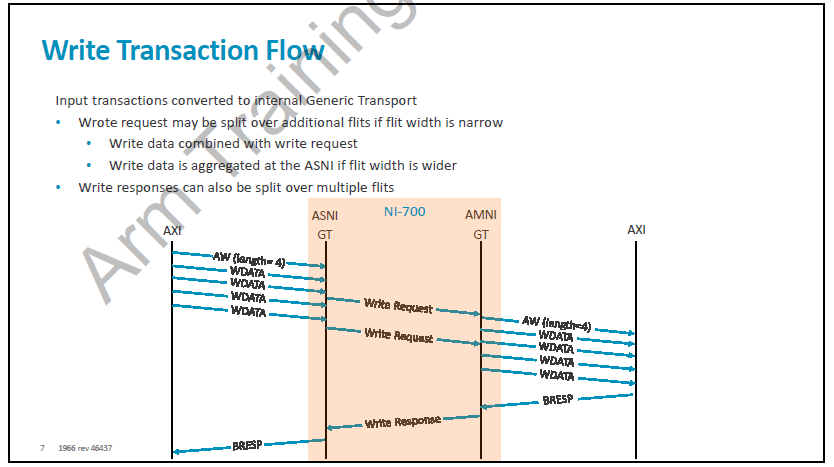

5. NI-700 Write Transaction Flow（写事务流程）

好，接下来看写事务的流程。基本思路其实一样：以 AMBA（这里是 AXI）进来，转换成 generic transport，再以正确的协议格式输出。这里有一些细微差别：在 NI-700 中，写请求和写数据被合并到同一个写请求 flit 里------也就是说 NI 内部没有独立的"写请求"和"写数据"，只有一个写请求通道，AW 和 W 数据合在一起。

同样，如果 flit 较窄，这个请求可能会被拆到很多个周期上去；但如果 flit 较宽，ASNI 会尝试把这些写数据聚合起来。比如写请求通道的 flit 宽度很宽，我们就会把 AW 和尽可能多的 W 数据合并成一个 flit，一次性发到端点。到了输出端，AMNI 再把这一切拆开，还原成正确的 AXI 格式。

至于返回的写响应（B 响应），会通过写响应通道返回。B 响应通常很小，一般就是一个 flit 沿响应通道回到管理器；当然，如果你把 flit 宽度设得非常窄，它也可能被拆分。

第二章 · Concepts（概念）

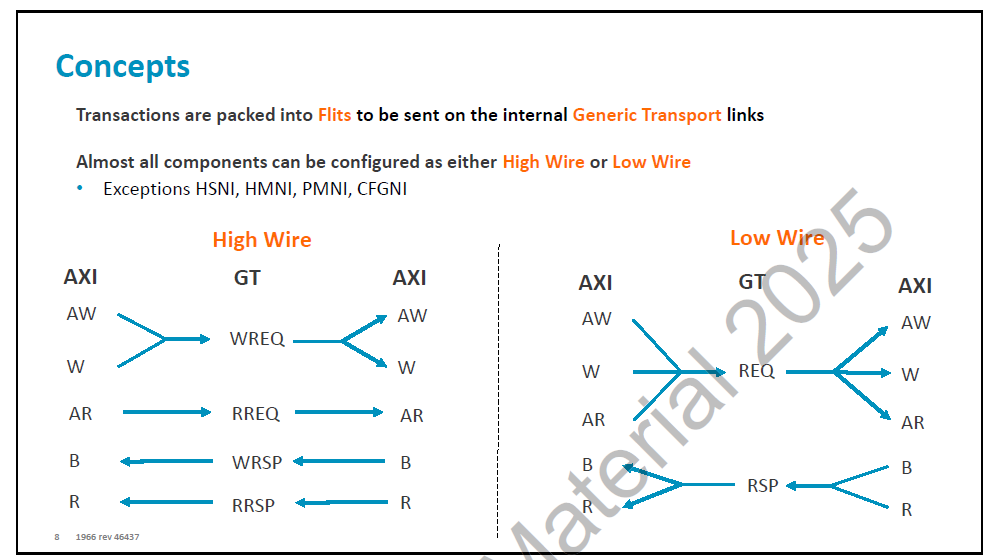

6. NI-700 Concepts（概念：high-wire / low-wire）

好，我们继续更详细地看 generic transport格式类型。前面提到过一些术语：事务总是会被拆分成 flit，也就是 NI-700 内部实质上的分组。NI-700 给内部通道提供了两种配置选择：high-wire（高带宽/多线）模式或 low-wire（低带宽/少线）模式------这同样是在"节省连线"和"可能损失带宽"之间权衡。

先看 high-wire 侧。我们有 AXI 的输入和输出通道，中间可以看到它们如何映射到 generic transport：AW 和 W 映射到写请求通道（W request），AR 映射到读请求，B 映射到写响应，R 映射到读响应。所以几乎和 AXI 一一对应，只是把 AW 和 W 合并了。

在 low-wire 侧，我们做了类似的合并，但更进一步：所有同方向的通道------即所有从主到从的通道------都合并成一个请求通道（AR、AW、W 合在一起）；反方向上，读响应和写响应也都合并到同一个响应通道上。这里的权衡是：low-wire 模式下可能损失一些带宽，因为如果你同时做读和写，读写就要竞争同一条通道的带宽。

有些情况下工具会强制使用 low-wire：如果你有 AHB 接口或 APB 接口，它们被强制用 low-wire------因为这些协议同一时刻只支持一个读或一个写处于未完成状态，给它们 high-wire 没有任何好处，因为读写带宽你永远只会用到其中之一。而 Config NI 则会被强制设为 high-wire 模式（不过这对它来说影响不大，只算一个限制）。

除此之外，其他所有组件你都可以自行选择 high-wire 还是 low-wire。AXI 接口可以选 low-wire，各种路由器也可以；你还可以在网络中边走边在 high-wire 和 low-wire 之间切换------比如某个 ASNI 配成 high-wire，但到了网络的某一段，因为那里总是低带宽，就转成 low-wire。这种切换是通过路由器完成的。同样，如果你要做 high-wire / low-wire 的设置，工具会强制要求路径上有路由器来完成转换。

7. NI-700 Flit Sizing（flit 尺寸）

我们谈了一些 flit，也多次提到它的尺寸怎么定。这又是一个在"连线数量与面积"和"性能"之间权衡的问题：flit 越窄，性能越低，但连线和面积更省；flit 越宽，理论上性能越好（只要别过大），但成本更高。

在工具里，你可以为两个组件之间的每个通道、或某个具体组件定义各自的 flit 宽度。flit 宽度用"单位数（units）"来描述------比如你在工具里把 flit 宽度设成 10，就是 10 个 flit 单位。每个 flit 单位大约相当于 32 位有效载荷（useful payload）------你可以这样理解。实际上 flit 单位会比 32 位略宽，但当你想计算一个 flit 能装多少读数据时，简单地按"每单位 32 位有效数据"来算就行。

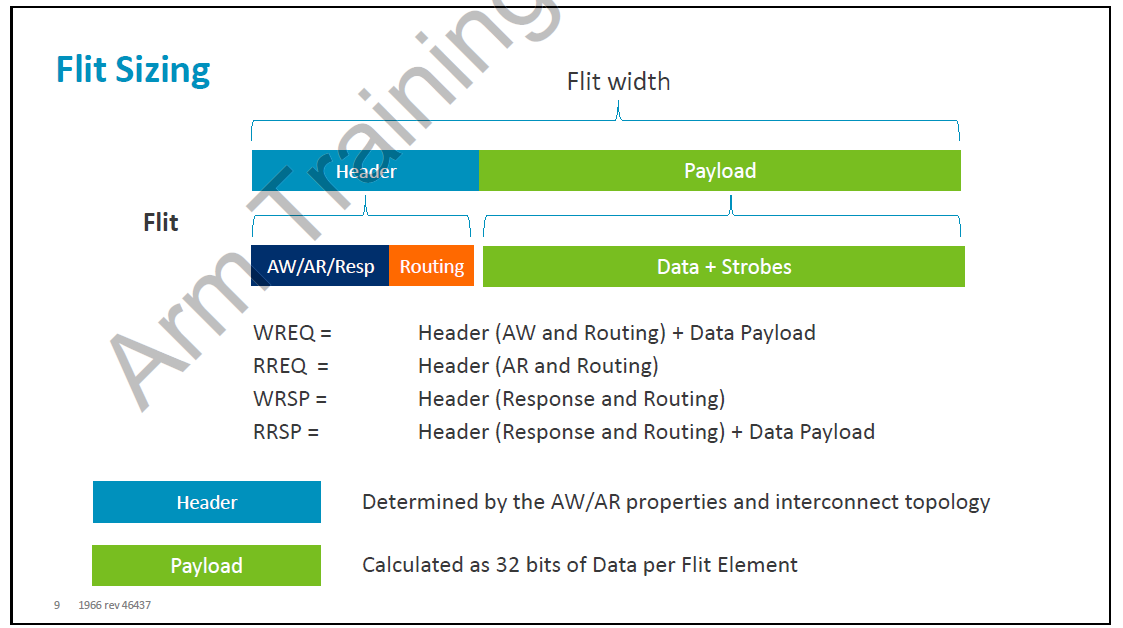

flit 本身由头部（header）和有效载荷（payload）组成 。每个 flit 都有头部，其中一部分还带有 payload。你配置 flit 宽度时，配置的是整个 flit 的大小------头部和 payload 都包含在内。

不同通道里实际装的东西略有不同，最简单的办法是看这几个例子：

• 写请求通道 ：由头部（含 AW 信息和路由信息）加上写数据 payload 组成。所谓"路由信息"，就是 flit 从一个路由器到下一个路由器、直到目的地的寻路信息，里面还包含 QoS 之类的东西。所以写请求 flit = 头部（AW + 路由信息）+ 写数据 payload。在最下面的例子里：写请求上有 AW 部分、一些路由信息，然后是 W 数据加写选通（write strobe）。我说它实际上不正好是 32 位，是因为你还得携带 strobe 位，可能还要携带 user 位等，所以真实大小会变------但你可以按"32 位有效数据"来理解。
• 读请求通道：只有头部，没有 payload。所以你配置的 flit 宽度实际上等于头部宽度，由 AR 请求加路由信息构成。
• 写响应通道：类似读请求通道，基本没有数据 payload，只有几个响应位加上路由信息，都放进头部。
• 读响应通道：有点像写请求通道------有头部（含响应和路由信息，比如 decode error 之类会放在响应里，路由信息告诉它往哪走），但读响应还要携带数据 payload，因为要把读数据送回上游。

比较棘手的一点是：头部宽度会随你的配置而变化 。比如路由器很多时，路由向量（routing vector）就会变大；同理，如果你启用了很多 AXI 特性------比如 cache stashing（缓存暂存）、atomics（原子操作）等等------需要带到 AW/AR 通道上的东西变多，头部也会变大。要精确知道头部有多大并不容易。我的经验是：最简单的办法是加载性能模型（performance model）------你搭好一个配置，加载性能模型，跑最基础的流量，性能模型会 dump 出一大堆关于你设计的统计信息，其中就包括每个通道、每个接口的头部大小。比如你会看到某个 ASNI 的读请求通道头部是 4 个单位、写请求通道头部是 5 个单位。这样你就知道头部多大，然后再据此来决定你的 flit 该设多宽、想带多少 payload。

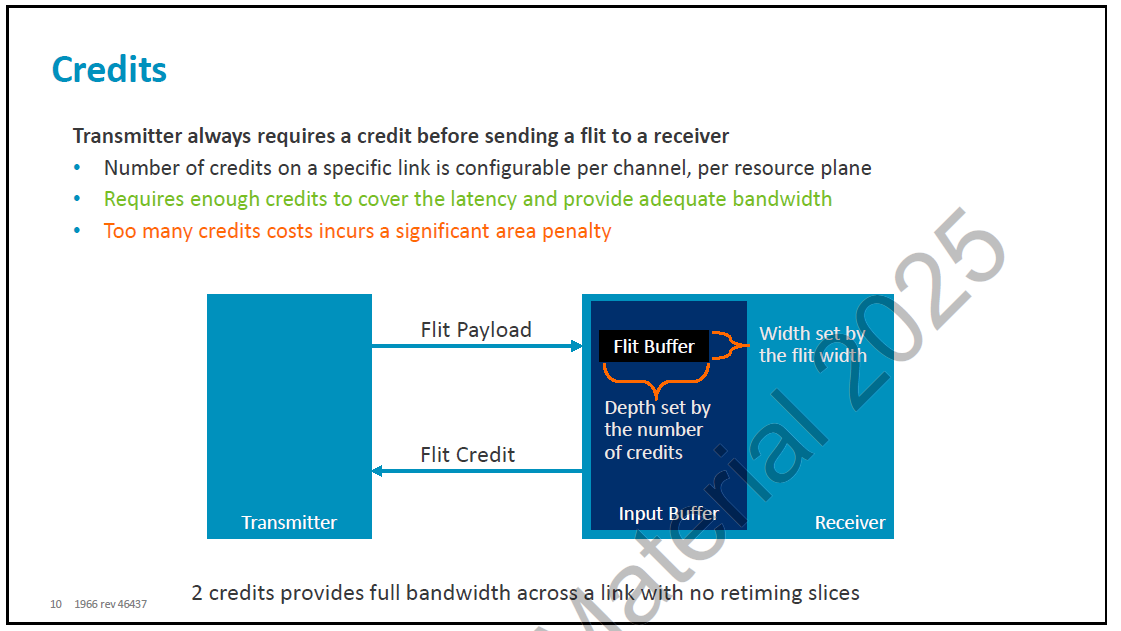

8. NI-700 Credit（信用机制）

下一个你可能要配置的、和 flit 相关的东西，就是组件之间的 credit（信用）数量 。NI-700 的做法和一般基于 credit 的协议一致：发送方在给接收方发 flit 之前，必须先持有 credit，这个 credit 保证了该 flit 能被接收方的 flit buffer 接住。

某条链路上、某个通道的 credit 数量是可配置的，可以**按通道（per channel）和按资源平面（per resource plane）**分别配置。所以即使在单个接口上，你最多可能有 16 个不同的 credit 配置------因为有 4 个通道、最多 4 个资源平面（4×4=16）。

credit 的取值其实非常重要。要在一条链路上获得足够的带宽，你需要的 credit 数量必须能覆盖这条链路的延迟。如果这些接口上没有寄存器切片（register slice），那么 2 个 credit 就能让你在一条链路上获得满带宽------因为一次传输花 1 个周期、返回 credit 又 1 个周期，所以 2 个 credit、无寄存器切片时，两个组件之间就能做到背靠背（back-to-back）传输。

关于这些 credit buffer（更准确地说应该叫 flit buffer）的重要一点是：增加 credit 数量就等于增加 buffer 的深度。我一直在叫它们 credit buffer，其实叫 flit buffer 更准确------因为你要给出 5 个 credit，你的 flit buffer 里就得有 5 个表项（5 个 credit 意味着能接收 5 个 flit）。所以如果你把 credit 数量设得过大，网络的规模会迅速膨胀，因为这些 buffer 会变得非常大；而每个 buffer 表项的宽度又由 flit 宽度决定。所以我们见过有人为了"系统有很多带宽可用"，把 credit 数设到接近最大、把 flit 宽度设得很高，但代价是面积爆炸------比如你把每个 flit 设成 500 位宽，再设 8 个 credit，那这个 flit buffer 实际上就有 4000 个寄存器表项；而且别忘了这还能按通道、按资源平面各做一份，单个模块或单个接口上可能就有 16 个这样的 buffer。所以把 credit 和 flit 宽度都设到尽量最优的值非常重要------这往往意味着要接受某些部分没有满带宽，因为你本来就用不到满带宽。

最后要说的是：每个接收方都会有这种输入 buffer 结构------它可能是路由器、SerDes、PCDC、AMNI，对于返回通道也可能是 ASNI。也就是说，凡是需要接收 flit 的组件，都会有这种 flit buffer 的输入结构，其深度都是可参数化配置的。

第三章 · Components（组件）

9. NI-700 --- Node Interfaces（节点接口）

接下来这一节，我们会更详细地讲讲各个模块。前面的幻灯片里我们做过一些介绍、也看了术语，现在就把这些模块逐一过一遍。

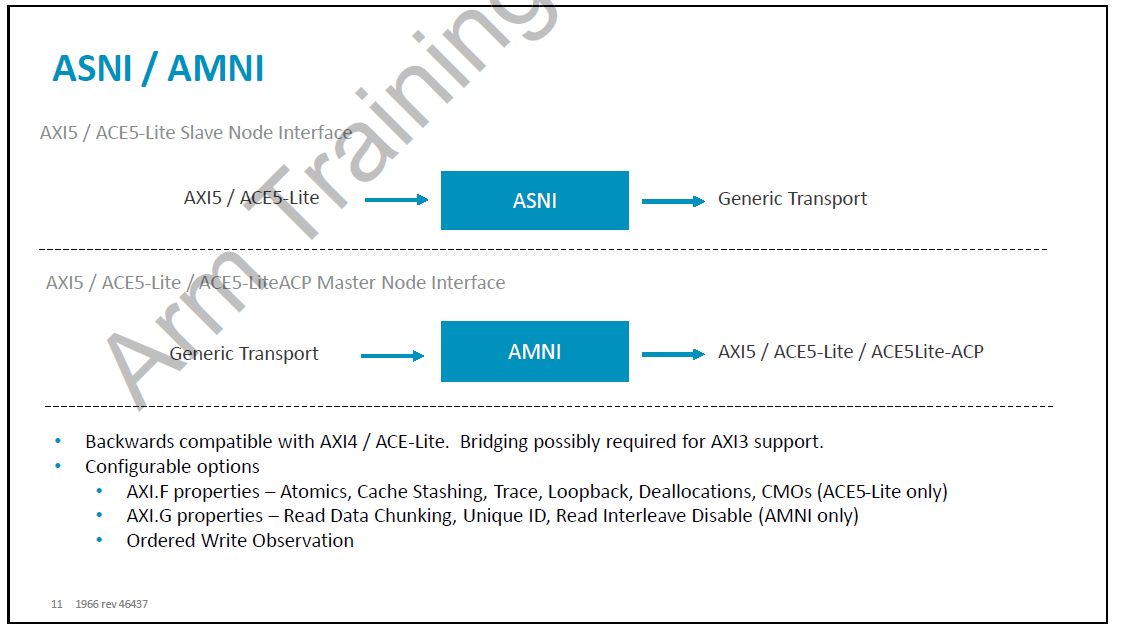

先看 ASNI 和 AMNI。ASNI 的作用是把 AMBA 转换成 generic transport；AMNI 正好相反，把 generic transport 转回 AMBA 协议。这里补充一个之前没提的：我们还支持 ACE5 Lite ACP。ACE5 Lite ACP 是 ACE5 Lite 的一个变体，对事务属性（transaction attributes）等有额外的限制。它有非常特定的用途------当你把 NI-700 接到处理器的 ACP 接口时就会用它，因为 NI-700 会保证不会向那个接口发送非法的事务类型。如前所述，它兼容 AXI4 和 ACE-Lite；至于 AXI3，视你需要的支持程度，可能原生支持，也可能需要做一点桥接，但一般无需桥接就能连 AXI3。下方列出了接口上可用的一些附加属性（properties），我之前提过其中一些，比如 atomics（原子操作）和 cache stashing------总之这是一份 AMBA 所支持、你可以选择在某个接口上启用与否的属性清单。

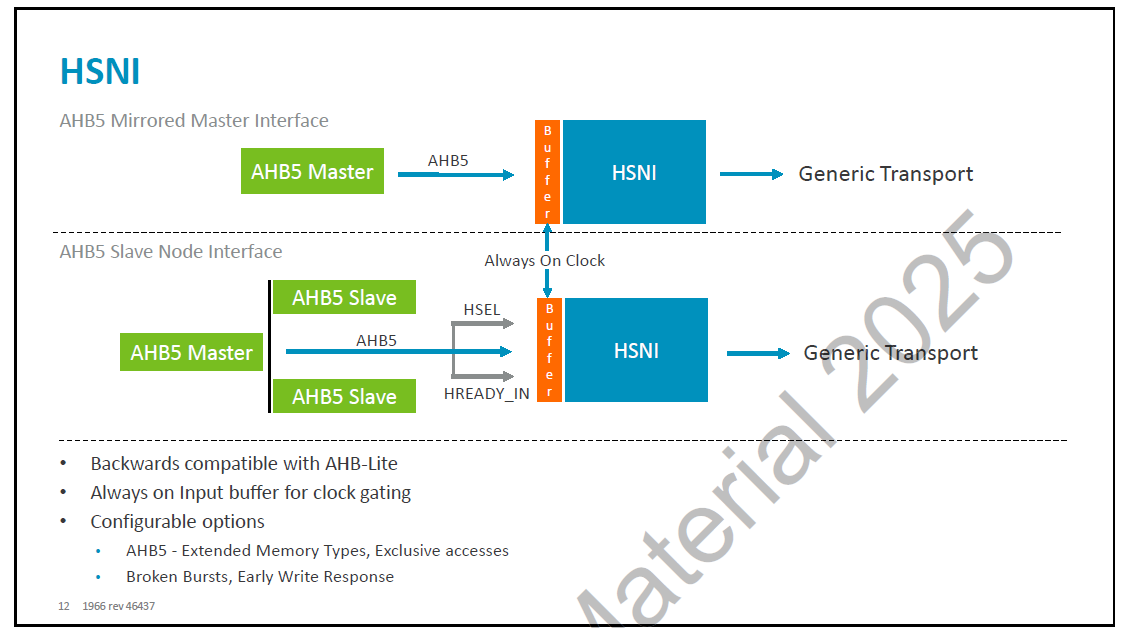

接着看 AHB 接口。在从属侧（互连的输入侧），我们有 HSNI（AHB 从节点接口）。如果你熟悉 NIC400，它有类似选项------HSNI 有两种不同形态，取决于你怎么连 AHB 设备。

• 第一种是 AHB5 mirrored master interface（镜像主接口）：当你把 HSNI 直接接到一个 AHB5 管理器/主机时用它。
• 另一种是 AHB5 slave node interface（从节点接口）：当你的 HSNI 作为一个从属/从设备，接入一个更大的 AHB 子系统时用它------也就是说它接在某个 AHB5 总线矩阵（bus matrix）的输出端。
• 两者的区别在于：从节点接口同时拥有 HSEL 信号和 HREADYIN 信号（因为这些是 AHB5 总线矩阵的输出），而镜像主接口没有这两个信号（AHB5 管理器不会有这些输出）。

两种 HSNI 都支持一个输入 buffer，这个 buffer 用来接到一个常开时钟（always-on clock）。它的作用是让你能对 HSNI 做时钟门控（clock gating），因为 AHB 本身不提供背压（back pressure）机制------如果你没有这个接到常开时钟的 buffer，就不能对 HSNI 做时钟门控，否则一旦门控，AHB5 事务的一部分就会被丢掉。前面说过 AHB5 接口向后兼容 AHB-Lite。它有用于时钟门控的输入 buffer，还有一些类似 AXI 的可配置选项------比如支持一些 AHB5 的附加选项，还能支持 broken bursts（断 burst）和 early write response（提前写响应），后者能让 HSNI 更快地响应 AHB 写、从而提升性能

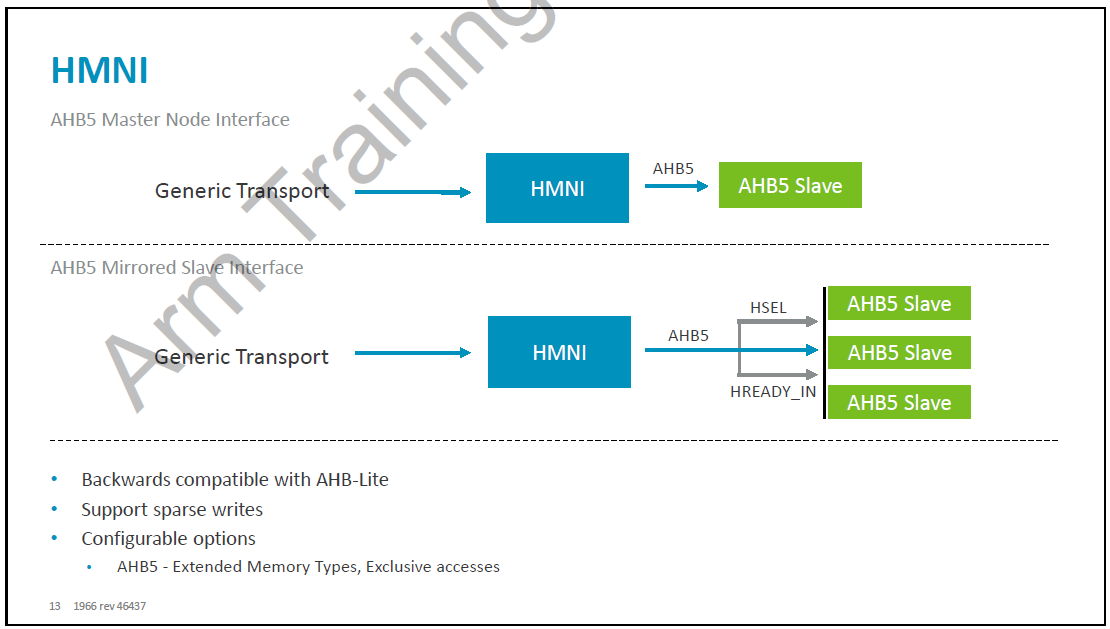

至于 NI-700 的 AHB 输出接口，就是 HMNI（AHB 主节点接口）。和 HSNI 类似，HMNI 也有两种类型，取决于你把它接到什么样的 AHB 设备上。

• 第一种是 AHB5 master node interface：把 HMNI 接到一个 AHB5 总线矩阵或开关时用。
• 另一种是 AHB5 mirrored slave interface（镜像从接口）：把 HMNI 直接接到一个 AHB5 从设备时用。
• 区别在于：镜像从接口会呈现 HSEL 和 HREADYIN 信号（总线矩阵的输出会有），而主节点接口则没有这两个信号。

HMNI 完全向后兼容 AHB-Lite------前面说过，AHB-Lite 和 AHB5 的主要差别就是 AHB5 多了一些附加功能，不启用这些功能就是 AHB-Lite 兼容的接口。HMNI 支持 sparse write strobes（稀疏写选通）：在 AXI 里有 write strobe 的概念，可以选择一次访问里哪些字节被写入；AHB 原生不支持 write strobe，所以 HMNI 会把一个进来的稀疏 AXI 写拆成多个更小的 AHB-Lite/AHB5 写，以保证正确的字节被写入。HMNI 同样有可配置选项（AHB5 属性），前提是你的从属设备支持。

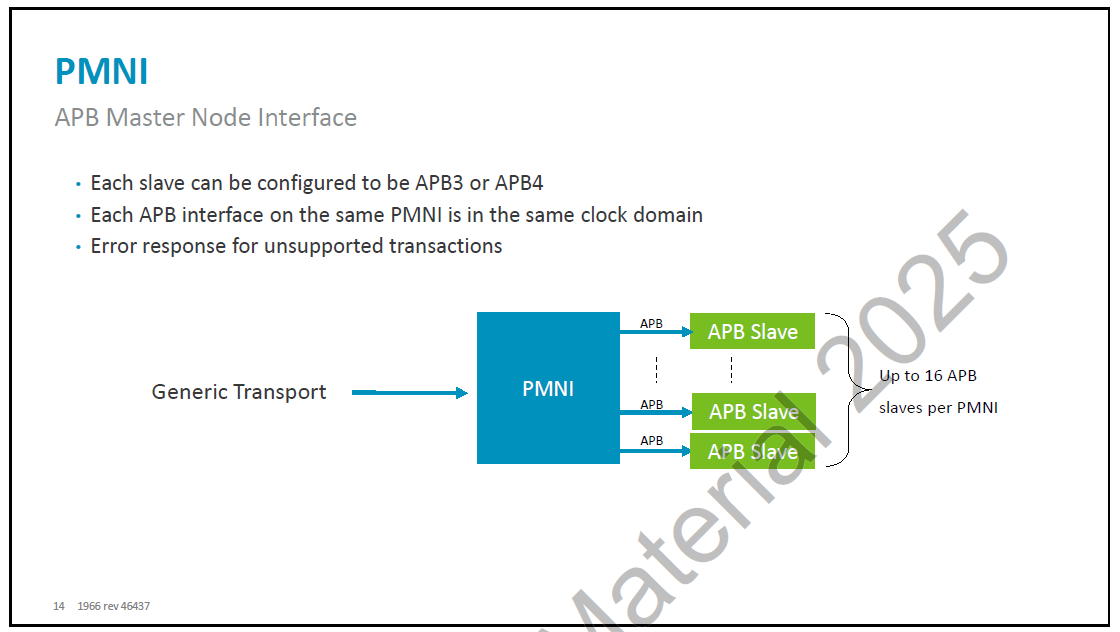

最后是 APB 输出接口------PMNI（APB 主节点接口） 。在 NI-700 上，APB 只能作为互连的输出。NI-700 的做法是：一个 PMNI 最多可以支持 16 个 APB 端口------也就是说，有一块 generic transport 到 APB 的转换逻辑，这一块就能连多达 16 个 APB 从设备，用 PSEL 信号来指示当前访问的是哪一个。每个端口都可以单独配置成 APB3 或 APB4。同一个 PMNI 上的所有东西都在同一个时钟域里。如果你向 PMNI 发了不支持的事务（比如发了一个 shareable 的写访问），它可能会产生一个错误响应返回去。

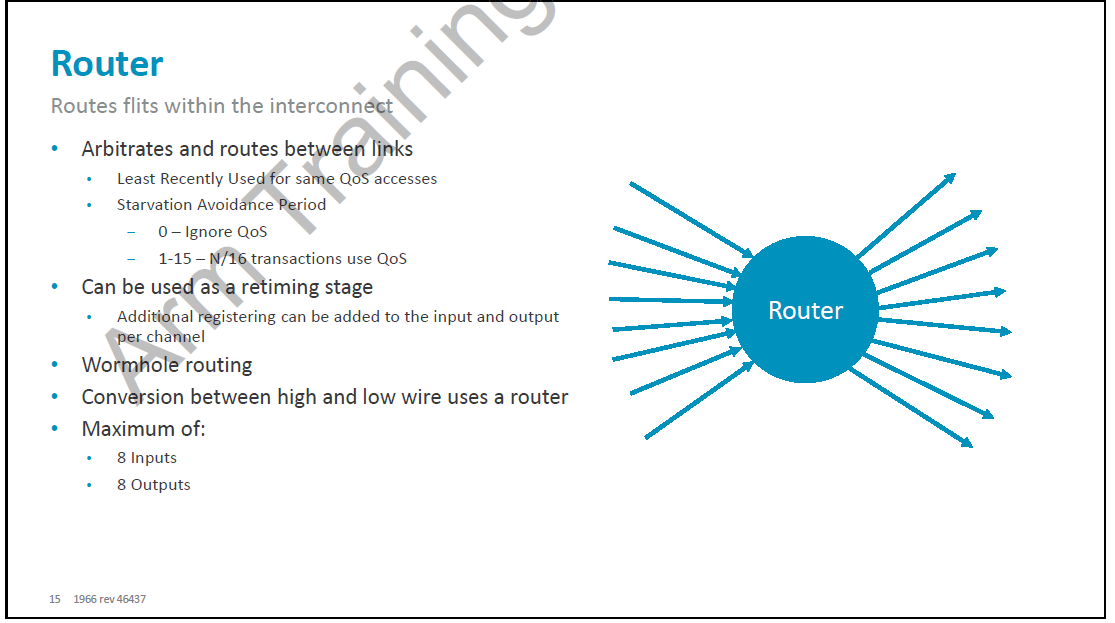

10. NI-700 Router（路由器）

下一个要看的组件是路由器（router） 。它的作用是把 flit 在互连里进行路由------每当我们需要把多条链路连到一起时，就要在它们之间插入一个路由器，由它来仲裁并把 flit 在这些链路之间调度。

• 对于进来、QoS 值相同（服务质量相同）的访问，路由器用 LRU（least recently used，最近最少使用） 来仲裁；QoS 值不同的访问，则 QoS 值高的赢得仲裁。不过为了避免饿死（starvation）------即一连串高 QoS 值的访问把低 QoS 值的访问堵住、让它无法推进------我们设有一个"防饿死周期（starvation avoidance period）"。我们可以把它设成 0，意味着路由器对所有访问都只用 LRU、实质上忽略 QoS；也可以设成 1～15 之间的某个值，表示接下来的 16 笔事务中有多少笔会使用 QoS 值来仲裁，其余的则不用 QoS 而用 LRU------这样理论上就能让低 QoS 的事务有机会推进。

• 路由器还能用作重定时级（retiming stage） 。比如你可以在一条长路径中间放一个单输入单输出的路由器，它实质上就加了一个基于 credit 的寄存器切片。你也可以给路由器每个通道的输入和输出额外加寄存器。

• 路由器采用的是所谓的虫孔路由（wormhole routing）：一个进来的分组（packet）可能被切成多个 flit；虫孔路由的做法是，一旦第一个 flit 赢得了仲裁，同一个分组里其余的 flit 就会直接穿过路由器，期间其他请求无法抢占仲裁器。

• 路由器还用于网络中 high-wire 和 low-wire 部分之间的转换。

• 它最多可配置成 8 个输入、8 个输出 。



11. NI-700 PCDC（电源/时钟域跨越）

好，现在来看 PCDC 组件。前面说过，PCDC 是我们对所有需要的"域跨越（domain crossing）"的统称；根据你定义的时钟关系，工具会渲染出不同类型的 PCDC。

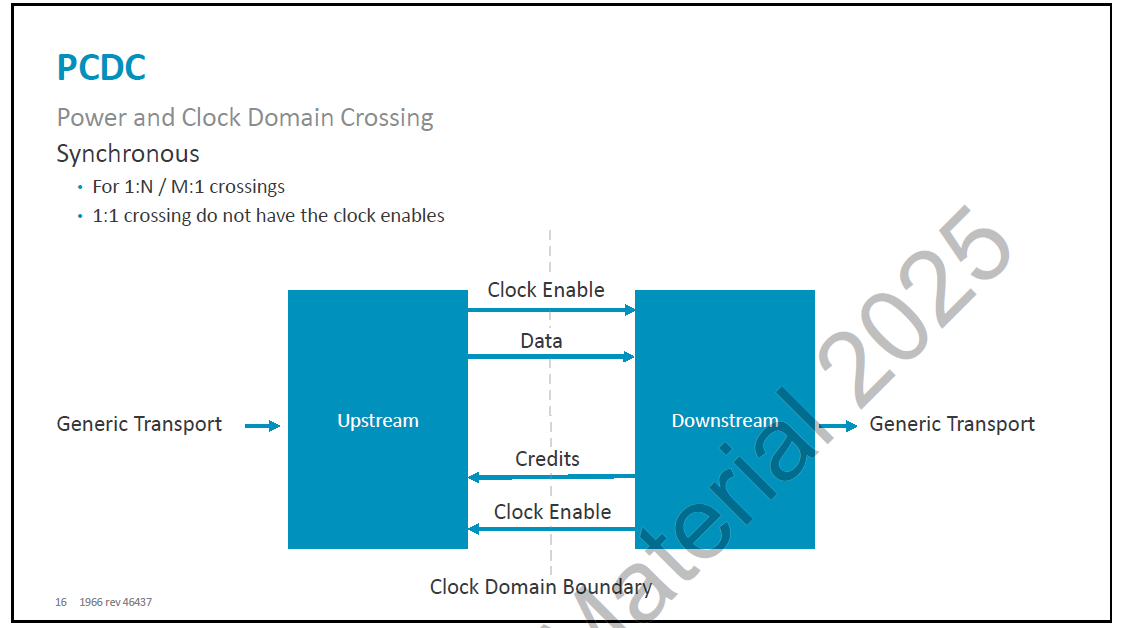

先看**同步（synchronous）**的情况：用于 1:N 或 M:1 的跨越------即来自同步时钟、但要做比例（ratio）转换。也包括前面提到的 1:1 跨越------时钟频率和相位完全相同，但我们人为引入一个时钟域边界，这样就能做更细粒度的时钟门控，或者简单地切分设计，这也是一种用途。这种 1:1 或同步 PCDC 有上游半边和下游半边，会在两者之间建立一个干净利落的时钟域边界：两个方向上都有 clock enable，数据从上游到下游，credit 从下游返回上游。所有这些都自动驱动，clock enable 也是；在实现上你要把它们设成多周期路径（multi-cycle path）。所以同步边界的实现并不复杂。

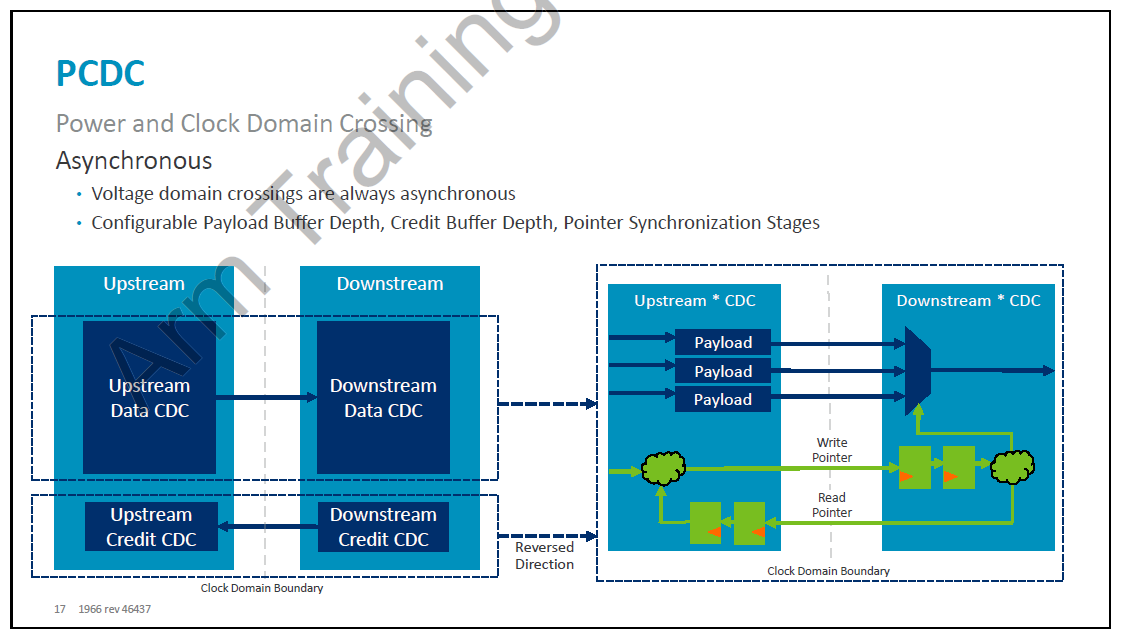

另一种、往往也是更常见的情况------异步（asynchronous）时钟域边界 。如果你有电压域（voltage domain），那它一定是异步的；而且在绝大多数情况下，电源域（power domain）边界也被视为异步。我们用于这种情况的结构要稍复杂些，但如果你熟悉异步时钟域跨越，右边这张图应该看着挺眼熟。本质上它是一种"载荷指针（payload pointer）"结构：上游把数据写进 payload FIFO，把写指针（write pointer）传播过桥，与读指针（read pointer）比较，比较结果用作 mux 的选择信号，决定把哪份数据转发过域边界。据我所知，这是相当标准的异步时钟域跨越做法，应该不陌生。在 PCDC 中，每个通道实际上有两个这样的跨越：一个用于数据跨越，另一个反方向用于 credit 跨越------也就是说，我们用同样的结构把 credit 往上游回传，就像把数据往下游传一样。

PCDC 有若干可配置选项：你可以选这些 payload buffer 有多深（数据 payload 和 credit payload 各自的深度），也可以选指针的同步级数（pointer synchronization stages，即在两个域之间同步指针的级数）。权衡在于：如果你想在某个 PCDC 上获得满数据带宽、满背靠背传输，就需要足够的 payload buffer 来覆盖指针的往返延迟（round-trip latency）。默认情况下，每个域有 2 级同步，所以往返延迟是 6 个周期（每个方向有 1 个发起周期 + 2 个同步周期）。所以默认放下去的 PCDC，其 payload buffer 深度就是 6、同步级数是 2，从而能获得满带宽。但和往常一样，如果想省连线、省面积，可以减少 buffer 数量，代价是损失一些带宽------很多时候某条连接并不需要满带宽。

我们常收到的一个反馈是：跨边界的连线数量太多。理论上这条边界可能最终有几千根线，因为有多个 payload，而每个 payload 的所有线都要跨过对面域的 mux。遗憾的是当前版本的 NI-700 就是这样设计的，不过这是我们未来会改进、希望能给大家更多选项的地方。

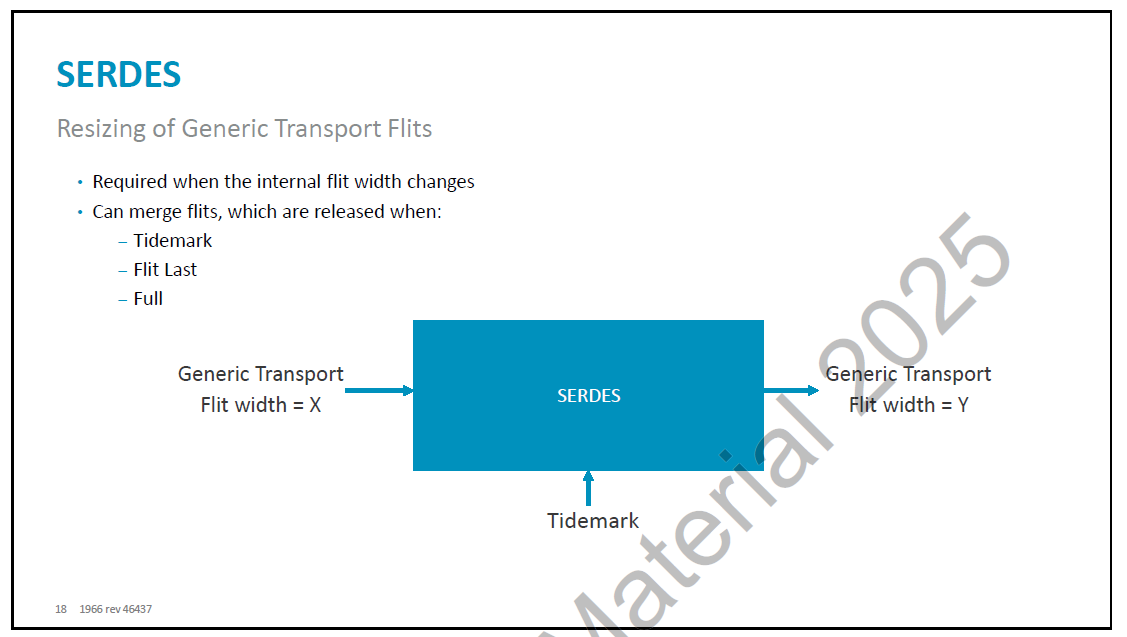

12. NI-700 SERDES（位宽转换/合并）

好，SerDes。SerDes 理论上是个挺简单的模块，而且正如前面所说，它其实不应该叫 SerDes------它本质上只是 generic transport flit 的一个位宽转换（resizer）模块。当两个组件之间的输入 flit 宽度和输出 flit 宽度不一样时------比如两个路由器，你在其中一个或多个通道上设了不同的 flit 宽度------跑工具时，工具就会告诉你需要在它们之间放一个 SerDes 来做转换。这是一种简单用法。

更有意思的一种用法是：SerDes 还可以用来把 flit 合并（merge）。当这是"放大（upsizing）"时就很有意义------比如这里 flit 宽度是 5 个单位、输出 flit 宽度是 15 个单位，那我们就有机会通过合并 flit 来优化通道的利用率。我们可以通过一个叫 tide mark（水位线） 的功能来控制这种合并行为：用 tide mark 来设定"先把多少个 flit 攒起来，再向下游释放"。这带来的好处是------尤其是当设备的上游和下游时钟速度不同时------我们可以用它把来自较慢时钟域的 flit 先攒起来，避免它们把下游网络用得很差。

flit 会在以下几种情况下被释放：

• 当攒到的数量超过了设定的 tide mark 值；
• 当你看到了 flit 的"最后一个（flit last）"------因为一个分组是一串 flit，当最后一个到了，我们基本就会释放，因为没有理由再攥着它了；
• 另外，SerDes 也可能在它满了的时候开始释放------因为 SerDes 里的 buffer 表项有限，满了就得往下游释放，否则就会卡住。


第四章 · Operation（运行机制）

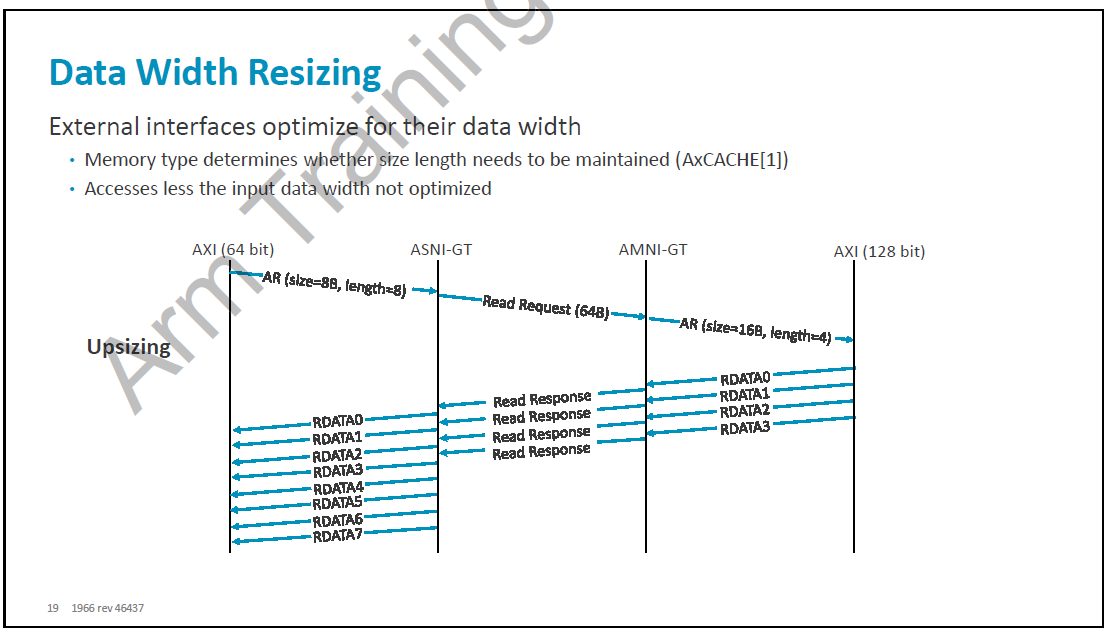

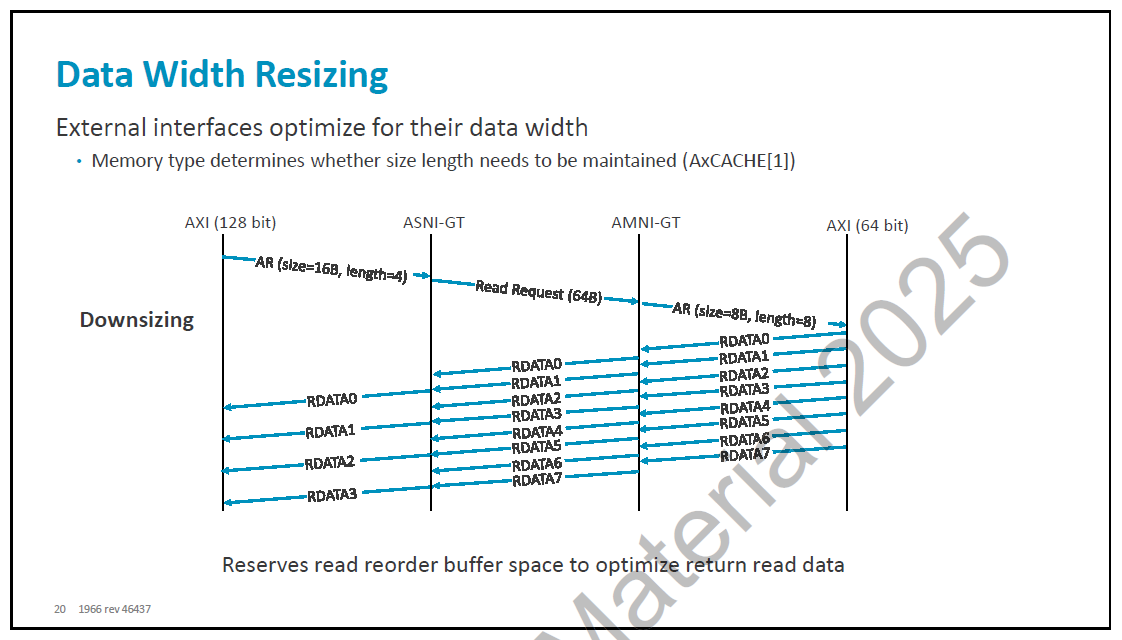

13. NI-700 Data width resizing（数据位宽调整）

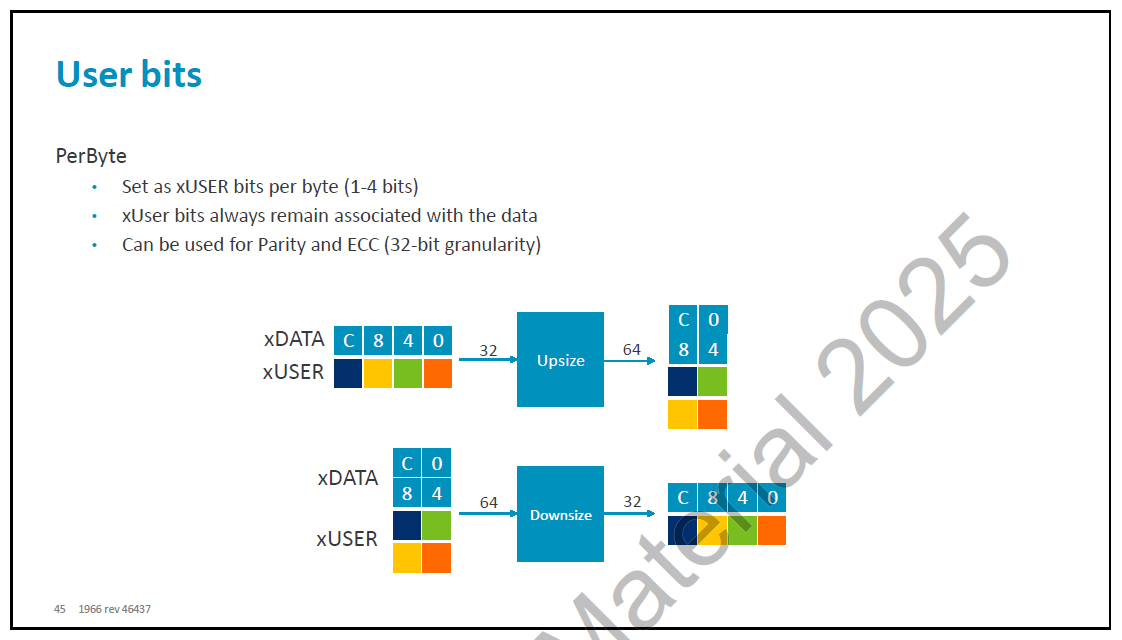

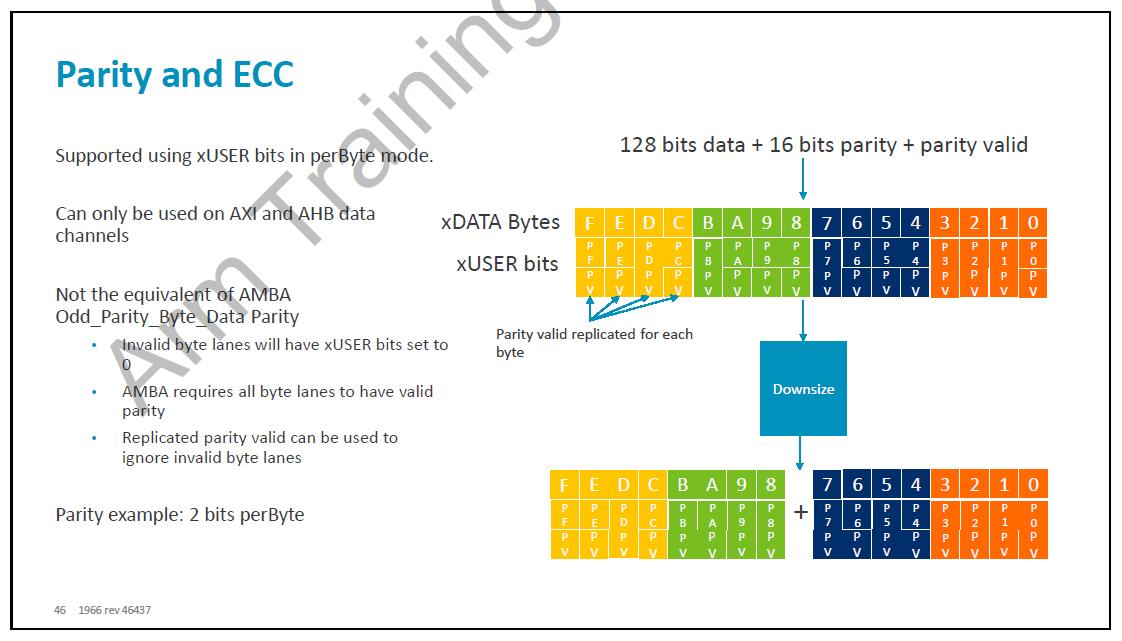

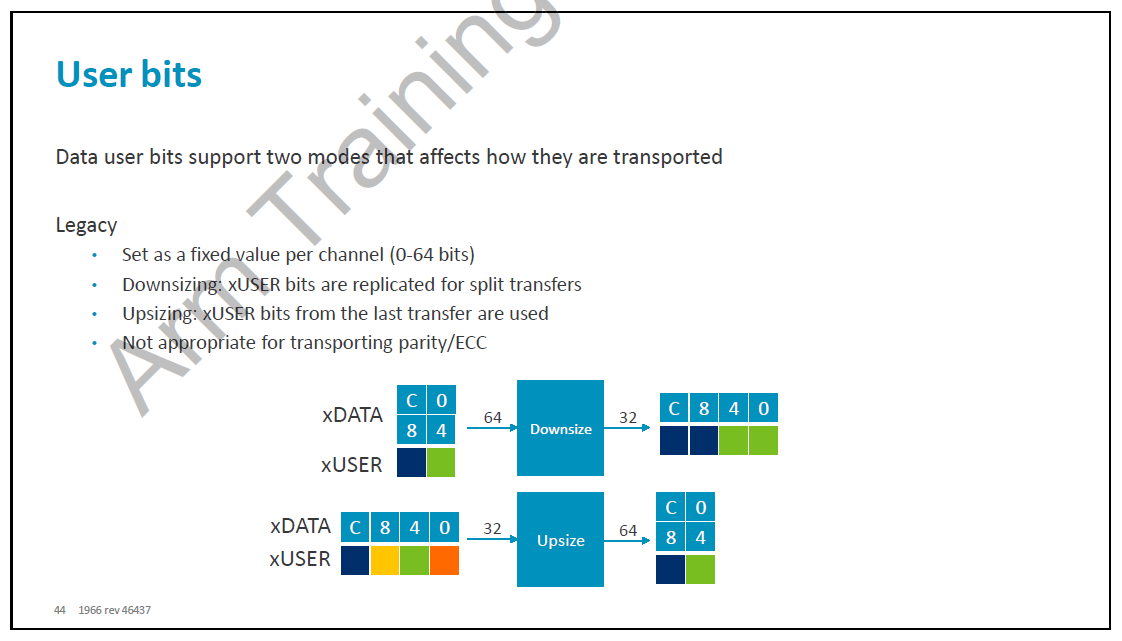

好。上一页讲的是 flit 尺寸/flit 宽度调整，这一页我们看的是外部接口上的数据位宽调整（data width resizing）。

外部接口在可能的情况下，一般会尽量针对输出数据宽度做优化。

• 第一种：内存类型（memory type）会决定是否需要保持 size 和 length。这是通过 AxCACHE1 来判断的：复习一下，AxCACHE1 基本决定了一个事务是访问普通内存（normal memory）还是设备内存（device memory）。

  • 普通内存可以做性能优化、可以改变属性而不影响结果；
  • 设备内存则必须保持属性，因为你是发给某个对 size 很敏感的寄存器或外设。所以如果是设备内存，就不能优化------我们正是用 AxCACHE1 这一位来判断一次访问能不能优化。

• 第二种不优化的情况是：如果输入数据小于输入数据宽度------比如我们有一个 64 位的 ASNI，但事务被标成 16 位，那我们也不会去优化它，因为这里假设上游设备选择更小的数据宽度是有原因的。

除以上之外，如果我们访问的是普通内存、并且用的是完整的输入数据宽度，那么放大（upsizing）就会自动发生。看这个例子：我们有一个 64 位的 AXI ASNI，向网络发出一个 8 字节、length=8 的事务，这被作为 64 字节的读请求发给 AMNI。AMNI 会把它看作 64 字节的读请求，然后针对它自己的输出数据宽度做优化------这里输出数据宽度是 128 位，于是我们这个 8 字节×8 的事务可以被发成一个 16 字节、length=4 的事务，也就是发得更快了。数据回来时，和前面一样的逻辑------立即返回读响应；ASNI 再把读数据转回成被请求的格式。这相当直接，因为我们可以把每个读响应简单拆开、转成每个响应 32 或 64 位的读数据。所以，位宽调整这件事------如果你用类似 NIC-400 的东西，你得自己加 resizer；而在 NI-700 里，它是 ASNI 和 AMNI 正常行为的一部分。

上面是放大（upsizing）。另一种是缩小（downsizing），概念基本一样。同样，AxCACHE 用来判断是否需要保持属性------不过我认为缩小的情况下基本没有"能优化"的情形。看这个例子：我们从 128 位 AXI 到 64 位 AXI，请求进来是 16 字节、length=4，被转成 64 字节的通用读请求，AMNI 把它缩小并把读数据返回。这时 ASNI 的一项功能是：需要把这些读数据重新打包（repack）回正确的格式 ------因为每个返回项是 64 位，但连在 ASNI 上的设备请求的是每个读数据项 128 位，所以 ASNI 要把这些返回的读数据重新打包成 128 位的包。它借助的是读重排序缓冲（read reorder buffer）。前面非常简略地提过这个概念，下一页会专门讲。这里只需要记住：当你面对一个缩小的目标时，每一笔未完成事务都会在读重排序缓冲里预留一个表项，用于重新打包数据。比如你从一个较宽的 ASNI 向一个较窄的 AMNI 发了 10 笔事务，就需要在读重排序缓冲里预留 10 个表项，才能正确地重新打包。所以读重排序缓冲的大小，和你对一个缩小目标能有多少未完成事务，是直接相关的

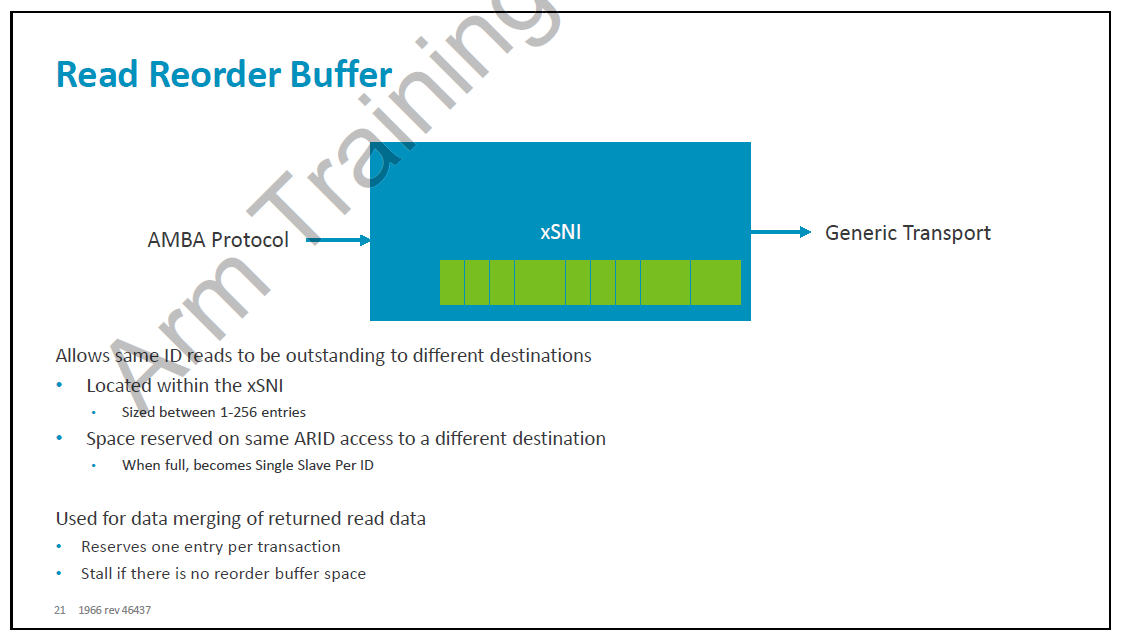

14. NI-700 read-reorder-buffer（读重排序缓冲）

好，我们更详细地看一下读重排序缓冲（read reorder buffer，ROB）。它有两个主要用途。

第一个就是我们刚讨论过的------用于合并返回的读数据，每笔事务需要预留一个表项；如果读重排序缓冲的空间用完了，就stall（按规则回退，见后文视频 15）。

第二个用途是：它允许我们对相同 ID、发往不同目的地的读事务，同时保持未完成状态。逻辑是这样的：如果没有读重排序缓冲，你就不能让相同 ID 的读事务同时发往不同目的地------因为它们有可能乱序返回，而 ASNI 必须按照发出的顺序把数据还给原始设备。读重排序缓冲的好处，就是让 ASNI 能把数据重新排回正确的顺序，从而在返回时不违反协议。

这个 buffer 位于 ASNI 内部，可配置为 1～256 个表项。它的工作方式是：当一笔新事务进来，且它和一笔已处于未完成状态、相同 ID 但不同目的地的事务匹配时，我们就会在读重排序缓冲里预留表项，数量等于这笔事务的大小。举例：假设我们先后发出了两笔相同 ID 的事务，先发 1 号、再发 2 号。如果 2 号先返回，我们就把它的读数据放进 buffer 先存着，等 1 号回来------1 号可以直接返回给上游管理器，然后再返回 2 号------这样就不会违反相同 ID 的顺序要求。

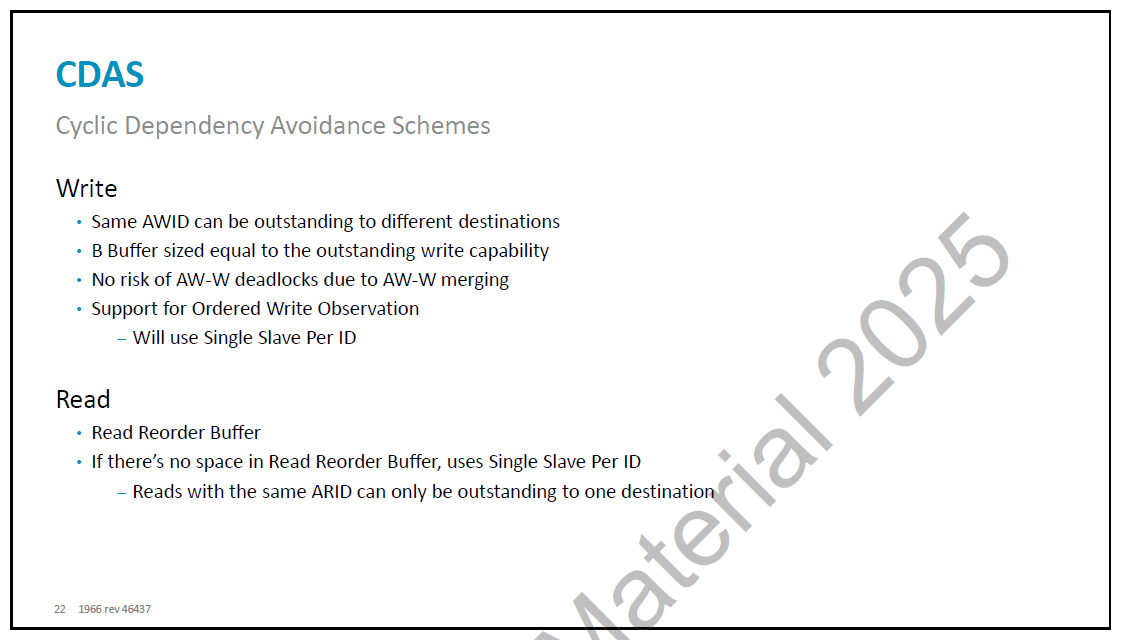

15. NI-700 CDAS（循环依赖/单从机每ID）

这里讲一点循环依赖（cyclic dependency）。如果你不熟悉：循环依赖指的是，在 AXI 互连里，由于排序规则的存在，有可能产生死锁（deadlock）。几乎所有的 AXI 互连都有某种机制来确保这些死锁不会发生。我们不会细讲死锁具体怎么形成的，而是重点说明 NI-700 是怎么实现的------因为这会影响你往系统里发事务的方式。

对 NI-700 而言，写侧这条规则很简单：相同 ID 的写事务，总是可以同时发往不同目的地而保持未完成状态。NI-700 会创建一个 B（写响应）buffer，其大小始终等于前面讲过的"最大写（max write）/写跟踪器（write tracker）"的大小。它之所以总是建这么大的 B buffer，是因为 B buffer 很便宜------每个表项只需要存几个比特。所以相同 ID 的写可以同时未完成地发往不同目的地。

这条规则的例外 是：如果你启用了 ordered write observation（有序写观察）。ordered write observation 是一个 AMBA 属性，它让接口表现得像在使用 PCIe 那种排序模型。本质上，它是为了防止"相同 ID 的写"在发出顺序之外被观察到。比如有两个目的地，你用相同 ID 先后向 A 和 B 发事务；如果不启用 ordered write observation，B 有可能在 A 被观察到之前就被观察到------这通常会破坏生产者-消费者（producer-consumer）排序模型。如果你需要这种排序保证（即只有 A 被观察到之后才能观察到 B），就可以在某个接口上启用 ordered write observation。这会打破上面第一条规则------也就是说，它会阻止相同 ID 的写同时未完成地发往不同目的地。我们实现 ordered write observation 的方式是：如果你发了 A，就把 B 拖住（stall），直到 A 完成，然后再发 B------这样就保证了 A 比 B 先被观察到。前提是这两笔事务用的是相同的 ID 值。

这种机制在 ARM 内部通常被称为 single slave per ID（每 ID 单从机）------即每个 ID 同一时刻只能对单个从机有未完成事务。和另一种情况类似，它的代价是可能产生停滞（stall）：如果你发了 A，紧接着想用相同 ID 向 B 发写（且启用了 ordered write observation），那么 B 就会在 ASNI 里被拖住，直到 A 完成，这可能还会堵住排在它后面的事务。

至于读侧 ，前面其实已经讲过了：读侧我们用读重排序缓冲（read reorder buffer）来实现相同 ID 的读发往不同目的地。如果读重排序缓冲没有空间（要么是你把它配到了最小，要么是空间用完了），我们就回退到 single slave per ID------即每个 ID 同一时刻只能对一个从机有该类型事务处于未完成状态。如前所述，这同样可能产生停滞，会堵住后面的事务，因为 single slave per ID 生效了，在 ASNI 里拖住了事务

16. NI-700 ID Widths（ID 宽度）

这里的思路是：每个 ASNI 都有一个唯一的 source ID（源 ID），它在配置时被自动分配------你没有控制权。你可以通过寄存器查询它：读某个设备的 node ID，它就等于 source ID。

然后我们会根据"能访问该 AMNI 的最大输入 ID 宽度"以及"我们需要的 source ID 位数"来算出输出 ID 宽度，二者会被**拼接（concatenate）**在一起------即输出 ID = 输入 ID 后面追加 source ID。

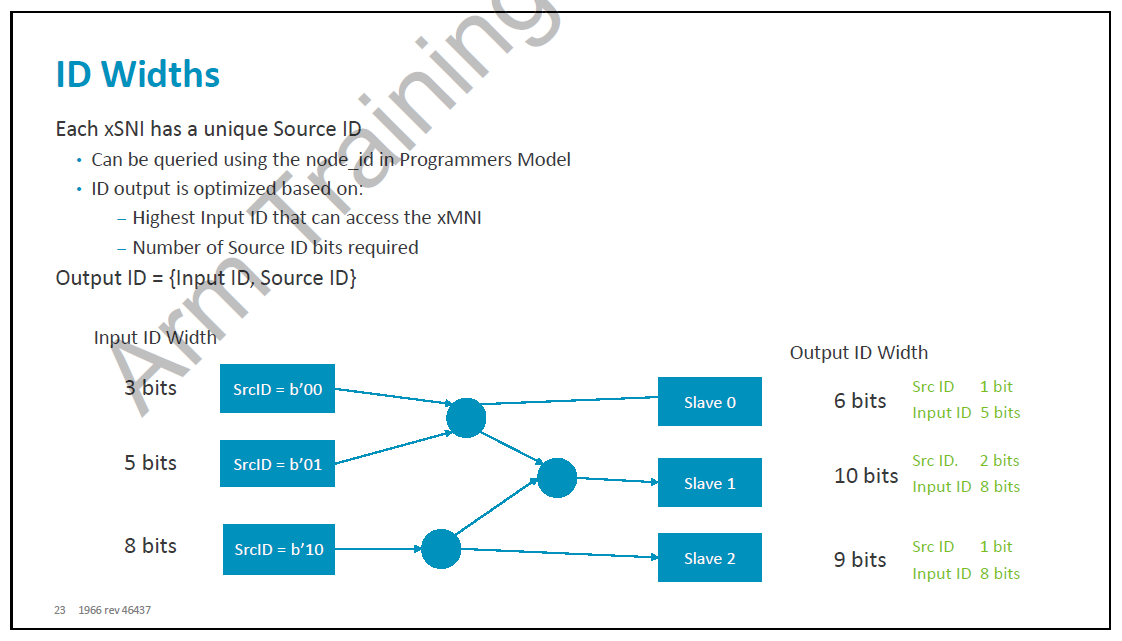

理解这个最容易的方式是看底部的例子。左侧是我们的输入 ID 宽度：第一个 ASNI 是 3 位，第二个是 5 位，最后一个是 8 位。

• slave 0 只能被前两个 ASNI 访问，所以要考虑的最大输入 ID 宽度是 5 位；它再用 source ID 的最低位（bit 0）来区分这两个 source ID。所以输出端需要 1 位 source ID + 5 位输入 ID = 总输出 ID 宽度 6 位。
• slave 1 能被每个 ASNI 访问，所以要用最大的输入 ID 宽度 8 位；为了区分这三个 source ID，需要用 2 位 source ID。所以输出 ID = 2 位 source ID + 8 位输入 ID = 10 位。
• slave 2 只能被最下面这个 ASNI 访问，所以用满 8 位输入 ID 宽度。这里的优化规则是：source ID 这部分不能优化到 0，最多只能优化到 1 位。所以这个 slave 的输出 ID 宽度 = 8 + 1 = 9 位。

还要说明一点：NI-700 没有所谓的 ID 压缩 之类的机制，所以你不能把输出 ID 宽度随便设成你想要的任意大小。

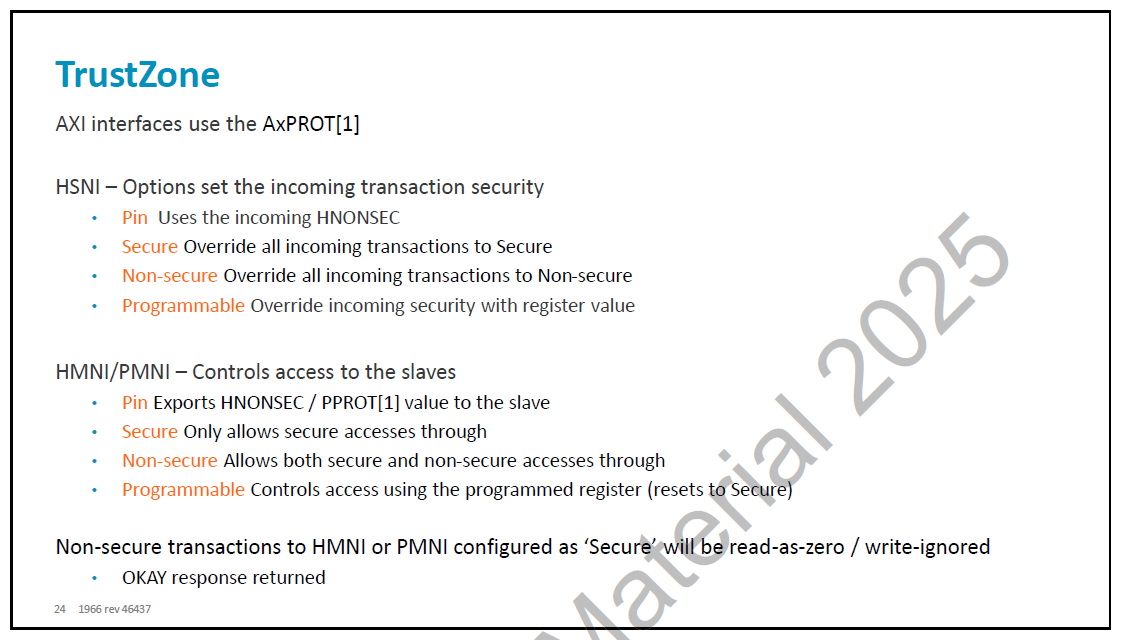

17. NI-700 Security（安全）

这里简要讲一下 NI-700 的安全（security）。NI-700 对安全信息其实做得不多，除了在必须检查的地方做检查。在 AXI 接口上，我们直接使用 AxProt1 的值；如果是 AXI 到 AXI，就直接透传过去。其他情况下，如果我们转向的协议原生不支持安全、或可选支持安全，NI-700 就会在事务穿过系统时对安全值做一些设置或检查。

这里主要涉及的就是 AHB 和 APB------它们可能有、也可能没有安全支持。

对于进入的 AHB 接口（HSNI），有四种选项：

1. 让 AHB 设备自己设置安全（AHB5 里用 HNONSEC 表示安全/非安全）；
2. 覆盖成"始终安全（always secure）"；
3. 覆盖成"始终非安全（always non-secure）"；
4. 设成"可编程（programmable）"------可以在运行时通过写寄存器来设置安全状态。

也就是说，对于进入的事务，要么由管理器自己决定，要么由 NI-700 来设置。

对于输出侧，我们用安全值来控制对从机的访问，同样有四个类似的选项：

1. 指定"pin"方式，把安全通过 HNONSEC 或 PPROT 信号向下导出给从机------即让从机设备自己根据安全决定接受还是拒绝某次访问；
2. 由 NI-700 强制安全------设成"只允许安全访问"到达该从机；
3. 设成"非安全"------即放行一切；
4. 设成"可编程"------复位默认为安全，但你可以在运行时改变该 HMNI 或 PMNI 的安全状态。

最后一点：对于访问从机、却未通过安全检查的事务------比如我们把某从机设成了"安全"，或设成"可编程"且都保持在复位值------那么非安全事务会被拒绝访问，并向原始管理器返回一个 decode error（解码错误）。NI-700 在这种情况下会返回 decode error。

18. NI-700 Address map（地址映射）

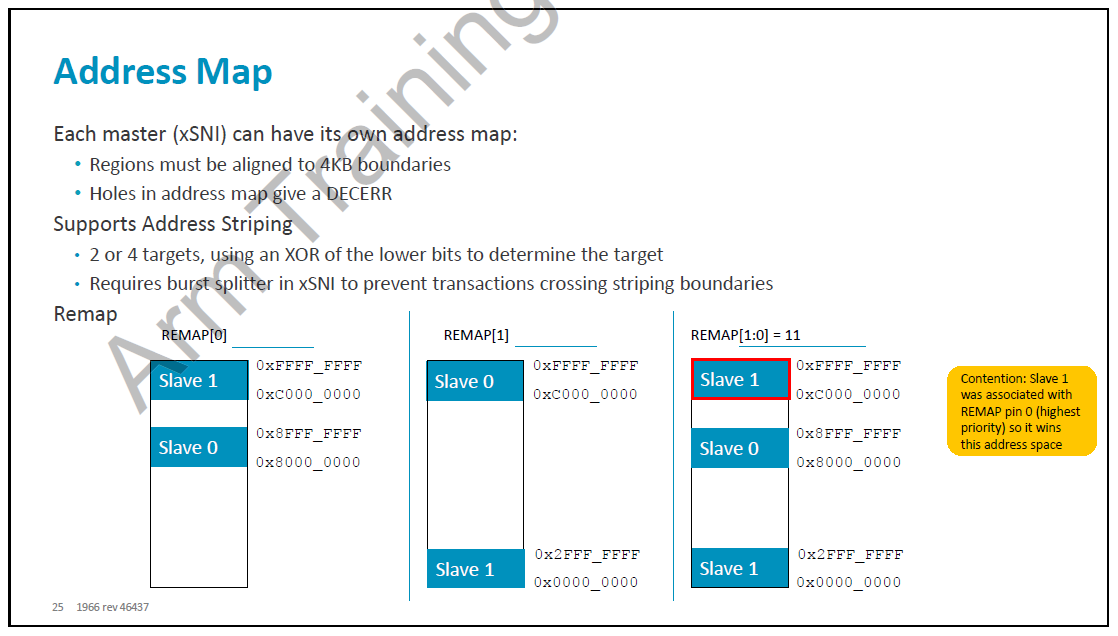

这里讲一点地址映射（address map）。NI-700 的地址映射理论上相当简单，需要遵循的规则不多。

每个 ASNI/SNI 都可以有自己的地址映射 ------也就是说，每个管理器设备都可以有自己略有不同的内存视图（如果你需要的话）。地址映射的基本规则是：区域（region）必须对齐到 4KB 边界------你定义的每个区域都必须是 4KB 的整数倍，并且起始和结束都要落在 4KB 边界上。除此之外，你可以随意设置地址映射，没有别的规则。

地址映射里可以有"洞（holes）"。比如左下角第一个例子：某些区域没有映射到任何从机，如果你向这些区域发事务，互连会返回一个 decode error。

NI-700 还支持条带化（striping）：可以跨 2 个或 4 个目标做条带化，它会对低位应用一个条带化 hash------准确说是用 XOR（异或）而非真正的 hash------来决定事务去哪个目标。如果启用地址条带化，会有一些额外的限制，这些在 TRM（技术参考手册）里有说明：有些设置方式是必须的，有些东西能或不能被重映射到。这些限制都不算太苛刻，而且工具会强制执行这些规则；但如果你在配置条带化时遇到报错，值得查一下 TRM，确认自己没有意外违反某条规则。

当你启用了地址条带化，工具会强制你在 ASNI 上启用一个 burst splitter（突发分割器）。burst splitter 的作用是确保一笔事务不会跨越条带化边界。举例：假设我们以 128 字节粒度做条带化，发进来一笔 512 字节的事务------问题在于，按 128 字节条带化时，这 512 字节实际要被分散到 2 个或 4 个不同接口上去。所以 NI 会把这笔 512 字节的事务切成 4 笔 128 字节的事务，让它们能安全地分别去往各个目标。burst splitter 的粒度是可编程的，但默认（复位后）会被设成目标条带化的粒度。这就是 NI-700 内的条带化------可以跨 2 个或 4 个接口。

地址映射里另一个更有意思的功能是 remap（重映射）。地址映射是可编程的，就是通过这个 remap 功能实现的。它的思路是：在配置时，你预设若干份地址映射；在运行时，你可以编程这个 remap 寄存器，在这些不同的 remap 状态之间切换。设置不同地址映射的方式，本质上就是把区域换进换出（swapping regions in and out）。

举例：假设我们有两个 remap 状态，一个对应 remap bit 0、一个对应 remap bit 1。在 remap 0 里，我们有这么几个 slave 区域；在另一个 remap 状态里，可以看到：顶部的区域大小不变，但映射从原来的 slave 1 换成了 slave 0；中间的区域被移除了（从 slave 0 改成了所谓的 no target）；底部的区域被加进来了（原来是没有 target，现在改成映射到 slave 1）。

remap 的工作方式是：它是一个 8 位向量（8 位寄存器） ，通过设置其中的每一位，你就能在这些不同的地址映射之间切换。稍微复杂一点的是：你可以同时置位多个 bit。这种情况下，如果你的地址映射之间发生冲突，低位（lower order）的 remap bit 优先。比如顶部那个区域：remap bit 0 时是 slave 1，remap bit 1 时是 slave 0；如果你同时置两个 bit，这个区域显然不能同时映射到 slave 0 和 slave 1，于是较低位的 remap bit 胜出，结果映射到 slave 1。也就是说，你有 8 个 remap 状态，还可以把这些状态组合起来使用。可以这样理解：就像是把一份地址映射叠放在另一份之上，从而改变目标。

这个功能一个非常常见的用例是启动（boot）阶段 ：比如你可能在地址空间底部放一大块映射到 boot ROM 的内存；一旦脱离了启动阶段，就不再需要访问 boot ROM 了------你可以出于安全原因把它移除，或者干脆把它重映射到 DRAM 之类，于是这段地址空间就能用作 DRAM 而不是 ROM。

19. NI-700 Duplicate Links（重复链路）

下一个要讲的功能叫 duplicate links（重复链路）。它指的是在两个网络节点之间------具体说是两个路由器之间------复制一个或多个通道的能力。

思路是：你可能某一条通道需要的带宽远大于其余通道。我们四个通道是：读请求、写请求、读响应、写响应。比如说，假设我们需要大量的读数据带宽，那我们可能只想在这一条通道上启用更多带宽，而不是所有通道。

如果没有这个选项，我们可能只能做完全并行的通道------但那样意味着我们把读请求、写请求、写响应也一起复制了，而它们其实没被充分利用，我们复制它们的唯一原因只是为了把读响应做大。所以 NI 允许我们只挑选其中某一个通道来复制。在配置时，你针对某条路由（比如从某个 ASNI 到某个 AMNI）静态地分配：这条路由将始终使用两个路由器之间的某条特定链路。

看这个例子最直观：我们有两个 128 位的 master，以满带宽向两个 128 位的内存控制器请求 64 字节的事务。在 AXI 里，128 位接口做 64 字节，意味着每 4 个数据拍（data beat）才发出 1 个读请求------这相当典型。绝大多数 AXI 场景下，你请求的数据量都远多于你的请求数量。也就是说，这里所需的带宽是不匹配的：读请求带宽远低于读数据带宽。

这种情况下，我们可以像图里那样，只针对响应通道再加一条链路。我们分配：比如从某个 ASNI 到某个 AMNI，始终走这"另一条"响应通道；而上面的 AMNI 到另一个 ASNI，则始终走上面的响应通道。这样一来，我们尽量减少了新增的连线、缓冲、面积等等，但仍然通过"把特定通道的连接数翻倍"获得了所需的带宽。

所以对于高带宽系统来说，这个功能的意义在于：简化你的系统、拿到所需的带宽，同时不浪费连线、不浪费面积。

!在这里插入图片描述(https://i-blog.csdnimg.cn/direct/90a81d03ad5d4f7ab4bc30656260d3bf.png

第五章 · IDM（互连设备管理，Interconnect Device Management）

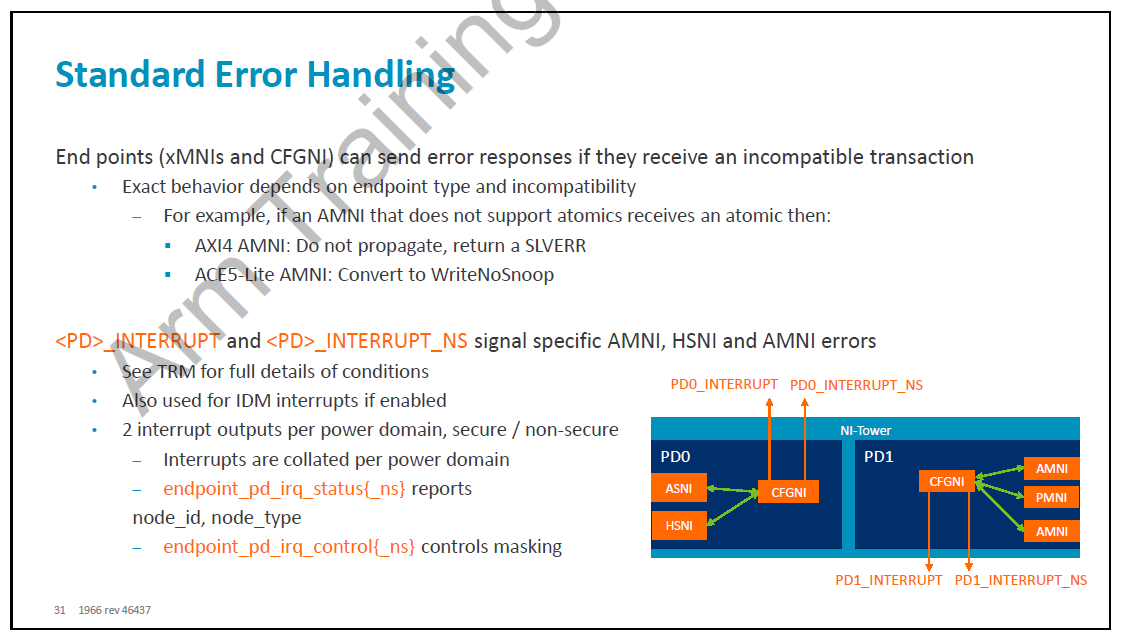

20. NI-700 --- Interconnect Device Management（互连设备管理）

好，下一个概念是一个叫做 Interconnect Device Management（互连设备管理，IDM） 的功能。IDM 的目的，是处理系统中某个外部设备停止正常工作的情况。典型情况是：发起事务的 master 因为某种原因没把它声明要发的数据全发出来------比如它说要发 8 拍写数据，结果只发了 3 拍就停住、再也不发了；也可能是 slave 不响应或不接受事务------比如 slave 拒绝接受写请求、拒绝接受写数据，或者不返回任何读响应、只返回一半读响应。

IDM 的意义在于：让网络能从这种状况中恢复过来。因为在 AXI 里，所有设备都默认所有事务都会正常完成（所有被请求的传输都会完成）。而我们见到的系统挂死（hang），最常见的原因就是某个设备因故不响应------比如处理器执行了一个 barrier，要等所有事务完成，而这些事务永远完不成，系统就崩溃了。所以绝大多数系统挂死，根因都是事务没有正常完成。

IDM 的思路就是：把恢复机制就位 。正如顶部概括的那样------我们能够独立地配置、管理和复位单个系统组件，从而避免你为了修复问题而不得不给整个系统断电重启。

IDM 主要由这些部分组成：

• 一批额外的配置寄存器和用于报告错误的中断引脚；
• 用于记录哪些事务没完成的错误记录寄存器（error logging registers）；
• 超时检测（timeout）------过一段时间后，我们能判定系统不会自行恢复了；
• 访问控制（access control）------你可以阻止事务发往已被隔离的东西；
• 以及对该设备触发复位的能力------比如某个 slave 只返回了半个事务就不再响应，一个很好的恢复办法（恢复流程中的一步）往往是复位该设备，让它回到一个已知良好（known good）的状态。

所有这些都包含在加到每个支持 IDM 的 AMNI/ASNI 里的 IDM logic------也就是一些额外的 tracker 和所需的额外逻辑。所以启用 IDM 确实有逻辑开销。但对于支持热插拔（hot plugging，可能移除某个没正常完成事务的设备）、或者仅仅是为了可恢复性的系统来说，IDM 相当强大。

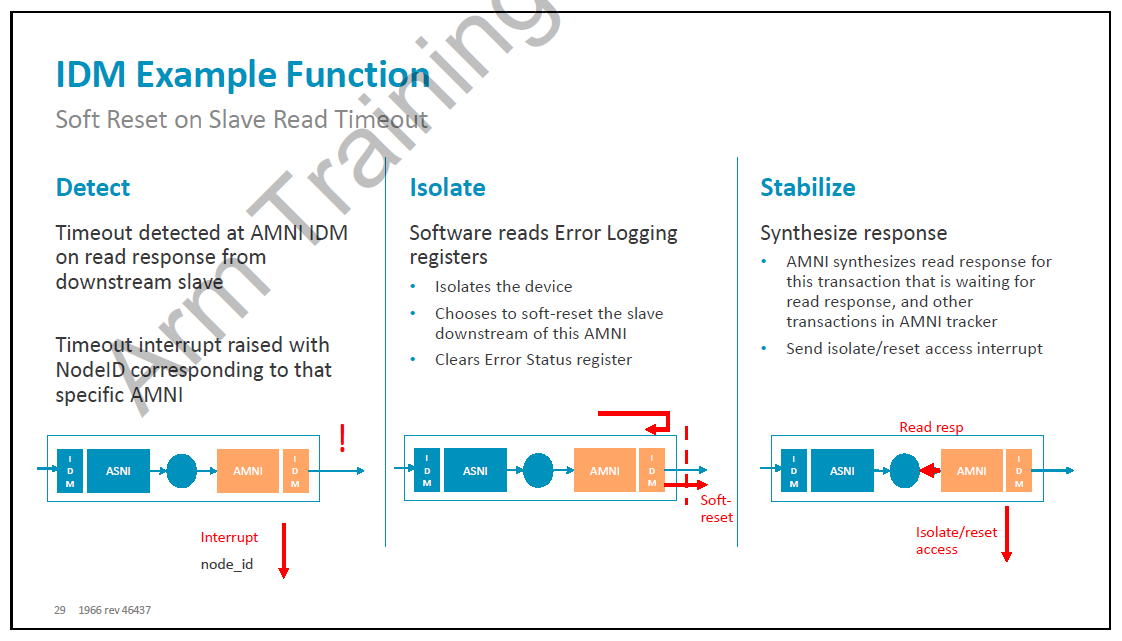

21. NI-700 --- IDM example flow（IDM 示例流程）

好，我们从高层看一下 IDM 的工作方式，这样可能会更容易理解。整个过程可以分成三个阶段。

第一阶段：检测（detection） 。逻辑里有一个会超时的定时器（timer）。在本例中，它检测到 slave 没有返回读响应。它首先会触发一个中断，相关信息会被记录到寄存器里，并向系统标记"有东西不响应了"。

第二阶段：隔离（isolate） ------这是典型情况。软件会去读错误记录寄存器，然后由软件手动启动这个恢复流程 。这是一种做法，大概也是最典型的用法，因为大家通常不希望系统自己复位东西------那可能引发各种奇怪的问题。所以一般而言，软件会响应中断、介入进来、尝试复位相关东西。在隔离阶段，我们会隔离该设备 ------所谓隔离，就是我们停止向它发送任何新事务。我们还可以选择通过写寄存器来**软复位（soft reset）**该设备：软复位就是你写一个寄存器，它会拉起一个输出信号；你可以把这个输出信号接到该设备的复位树（reset tree）里，于是这个复位信号最终就会复位该设备。然后你可以清除错误寄存器。

第三阶段：稳定（stabilise） 。为了恢复系统，我们做这一步------本质上是伪造/合成（fake/synthesise）一个响应 。这一步的力量在于：它保证管理器不会崩溃、清除 ASNI 里的 tracker，从而让系统在某种程度上恢复。当然可能还需要其他软件步骤------比如你做的是读，却收到了一个垃圾（junk）响应，那你得对此做点处理。但即便如此，这也比不得不复位整个系统要好。

22. NI-700 --- IDM example function（IDM 示例时序）

为了把 IDM 收尾，用一张时序图（time-space diagram）来看一下流程会很有帮助。这里还是同样的情形------我们的 slave 没能把所有读数据返回。图里有：我们的 manager、AMNI、subordinate（从属设备）、控制寄存器，以及系统处理器（system processor，最终会去读这些错误寄存器的角色）。

流程是这样的：我们的 manager 向互连发出一个 4 拍的 burst，到达 subordinate；subordinate 因为某种原因只返回了 2 个读数据项。在此之前，你已经编程了一个超时值（timeout）------这个超时要足够长，不能因为 subordinate 只是慢了一点就触发；理想情况下，它得长到只有真正的崩溃才会触发。

一旦这个定时器到期，我们就触发一个中断 ，中断会被送给系统处理器；系统处理器随后去读 NI-700 的控制寄存器，弄清楚为什么产生了中断、是谁导致了这个问题。系统处理器随后可以写 NI-700 的寄存器来启动一次软复位 ------这会拉起一个外部复位信号（即这个接口的复位输出，前面说过你可以把它合并进从属设备的复位树）。NI-700 会合成响应 ：返回全 0 的数据，并标记为错误响应------这对 manager 来说仍然比完全没有响应要好。然后系统处理器清除中断，并在适当时间后撤销（de-assert）软复位------所以确保这个复位引脚拉高足够多的周期来完成复位，是系统处理器的职责。

整个流程结束时，我们的系统至少部分地从"事务未被响应"中恢复了。如果我们遇到的是"没返回写响应"、或者"manager 没把所有写数据发出来"等情况，流程是完全一样的。

这就是 IDM 的概览。和所有这些东西一样，TRM 里有更多信息------这里没法细讲所有可选项，内容还挺多的，但归根结底，整体行为就是这张概览图所示。IDM 的核心就是：当某笔事务得不到响应时，系统能够恢复 。

第六章 · QoS（服务质量）

23. NI-700 QoS（QoS 调节）

这里有几页讲 QoS 调节（regulation） 。NI-700 里基本上有三种不同的调节器可供实例化。注意：这些你在配置时至少要先启用，对应的 RTL（调节器）才会物理存在。

我们有两种所谓的硬调节（hard regulation）。硬调节是指通过限制未完成事务（outstanding transaction）的数量，来阻止某个接口占用过多带宽。

• 第一种是简单版本------未完成事务调节（outstanding transaction regulation）：你只是编程规定这个接口最多只能发出比如 16 个未完成事务，这就相当于限制了带宽。
• 第二种是 TSPEC 调节器（traffic specification，流量规格） ：它也是硬调节，但不是简单设一个上限，而是让你编程一个平均值（average）、峰值（peak）和突发性（burstiness）。也就是说，你可以临时超出你的未完成事务上限、直到峰值，并以突发性的频率来超出。它比未完成事务调节器更聪明，但反过来也更难配置------因为这些值该设多少比较难算。

最后，右侧是我们所谓的 BQV（bandwidth regulator，带宽调节器） 。这是软调节（soft regulation） ------所谓软调节，是指它会改变 QoS 值 ，但不限制发出的事务数量 ；它是根据你为某接口编程的分配带宽来做的。后面有几页会更详细地讲这个。

如前所述，这是硬调节，你可以设置三个值：平均速率（average rate）、峰值速率（peak rate）和突发性（burstiness）。

如果你把突发性设成 0、或者把峰值速率设成和平均速率一样，那么你得到的东西就和未完成事务调节器非常接近------因为平均速率和峰值速率相同时，我们基本就有了一个发请求的最大速率，同样限制了带宽。

但有了突发性这个值，思路就是：你可以临时超出你的速率、直到峰值速率。这正是左边这张图所示：我们有一条平均速率线，表示随时间能发多少请求；但我们可以在所编程的突发性范围内，把斜率（速率）提升到峰值速率。也就是说，我们可以以一定的频率临时超出平均速率------这是可编程的。右边的图展示的是随时间的效果：我们可以按峰值速率尽快发，然后出于某种原因降低发送速率；在未来的某个时刻，按照突发性的节奏，我们又可以临时再次超出平均速率、直到峰值速率，但过一会儿又会被压回平均速率。

这背后的想法是：某个设备可能临时需要更多带宽，但我们仍然会限制它能多拿多少、以及它能多频繁地超出平均速率 。

25. NI-700 QoS --- BQV（带宽调节器）

（这一页讲）带宽调节器，也就是 BQV 调节器。它的思路是：你决定某个接口被允许拥有多少带宽、当我们超出分配带宽时 QoS 下降有多快，以及 QoS 值可以在哪个区间内浮动。对于某个接口，我们通常不希望 QoS 跌到某个水平以下，也不希望它升到某个水平以上。

这个调节器的工作方式是：当你在带宽配额之下时，你从最大 QoS 值 开始；只有当你超出带宽配额之后，QoS 值才开始下降。下降的速度由"excess bytes per QV"（每降一档 QoS 对应的超额字节数）决定。

举例：我们说这个接口最大 QoS 是 12、最小 QoS 是 8；我们给它分配了每周期 4 字节，在 1GHz 下相当于 4GB/s；并且设定"excess bytes per QV"为 4KB。也就是说：每超出配额请求 4KB，QoS 就下降 1，最低降到 8。所以如果我们开始远超配额地请求，这个接口的 QoS 就会一路掉到最小值。

总体思路是：你可以给不同接口设置相互重叠的 QoS 区间 。比如我们常说：CPU 的 QoS 值可能在 14～10 之间，而实时设备的 QoS 值可能在 12～8 之间。于是，如果 CPU 变得过于贪图带宽，它的 QoS 就会跌到实时管理器的 QoS 之下；而如果实时管理器变得太贪，它的 QoS 最终也始终会低于 CPU 所请求的值。

26. NI-700 QoS --- Resource Planes（资源平面）

现在来看资源平面（resource planes） ，这里引入资源平面的概念。资源平面的意义在于：我们能获得所谓的流量类别隔离（traffic class separation） 。我们的目标不是为每一类设备都搞一条完全独立的路径，而是把设备分组------把流量需求相近的设备放进同一个资源平面。比如这个例子里：所有 CPU 放在资源平面 0，GPU 放在资源平面 1，IO 放在资源平面 2，LCD 放在资源平面 3。

这里的要点是：不同资源平面上的流量不应直接干扰彼此------比如不应造成阻塞。之所以这样划分，是因为我们预期每个资源平面有不同的需求。经典例子：CPU 带宽相对较低，但需要非常低的延迟；而 GPU 带宽很高，但对延迟更宽容。因为 GPU 可能产生大量持续流量、可能堵住内存控制器，我们不想让它和 CPU 在同一个资源平面------我们希望当 GPU 试图占用过多资源时，CPU 流量能绕过 GPU 流量。

这就是资源平面的核心意义。我们在所有设备之间用的是相同的路由器、相同的路径 ，但不同资源平面上的流量，即使走同一条路径、经过同一个路由器，也能在遇到拥堵时彼此绕过（bypass）。其底层机制是：每个资源平面都有自己独立的 credit、自己的 flit buffer------也就是说，NI-700 内部为不同资源平面准备了相互独立的 credit 和 flit buffer，让它们能在各个设备里彼此绕过。

这样做的目的是消除队头阻塞（head-of-line blocking）。举个例子（用更贴切的那个例子）：假设 GPU 流量在某处被堵住了------比如下方那条路径已经饱和、内存控制器不想再接收任何东西。这时，IO 流量即使此刻用的是同一条连接，也能绕过去------因为它用的是不同的 flit buffer，可以走另一条路径、到达另一个输出接口。所以在 NI-700 内部，资源平面非常有用：它让我们能复用同样的路径，同时让流量彼此绕过、去往不同目的地。

不过，在 NI-700 的输出端，你始终可能存在队头阻塞------因为我们这里用的 AXI 不是基于 credit 的，也没有"资源平面"的概念，所以所有东西最终都不得不汇聚到单一输出（如果去往同一族目标）。对此我们有一个部分解决方案：**QoS accept **。它的思路是：你的内存控制器可以告诉设备"我现在有多忙"------也就是设置它愿意接受的最低 QoS 级别。比如，随着内存控制器越来越忙，它的队列会被填满，它就应该驱动越来越高的 QoS accept 值。这个值越高，就表示它只想接受达到该 QoS 级别或更高的事务 ------于是高优先级的东西被处理，低优先级的东西则被存在接口里。NI-700 据此会查看各个进来的资源平面数据流，选出 QoS 最高的那一条放行到下游 ，而把其他进来的流存起来。

• 用户可以定义某个xSNI属于哪个RP

• 路由器在每个端口上支持多个RP （Resource Planes）

• 每个RP都可以配置credit

  • rp间流量可以通过不同的信用资源进行隔离

• 仲裁

  • LRU用于不同rp之间。
  • 基于qos的LRU，用于同一RP内的数据包


第七章 · Clocks and Power（时钟与电源）

27. NI-700 Voltage Power Clock Hierarchy（电压/电源/时钟域层次）

这一页我们想看看 NI-700 是如何**概念化地建立电压域（voltage domain）、电源域（power domain）和时钟域（clock domain）**的。

对 NI-700 而言，正确的方式是把它想成一个层次结构（hierarchy） ：最顶层是电压域------不同的电压域彼此完全独立，而且按定义是异步的，所以两个独立电压域之间的时钟域跨越必须是异步的。

在电压域之下，你可以定义一个或多个电源域。也就是说，电源域总是从属于某一个电压域，一个电压域内可以有多个电源域。右边这个例子里，我们有两个电压域，每个电压域里又各有两个电源域。

再往下一层是时钟域：时钟域存在于电源域之内，你可以为每个电源域定义一个或多个时钟域。如图，在电源域 0 里，我们定义了两个不同的时钟域。

这就是我们实际使用的层次结构，也是你在工具里最终定义东西的方式。这里额外两个要点其实是对前面内容的总结：时钟域唯一地属于某个电源域------一个时钟域只能存在于一个电源域里，不能在多个电源域之间共享。如果你确实有一个时钟跨越了多个电源域，你就必须把它们定义成两个独立的时钟域，并且会发现它们之间会出现一个 PCDC------本质上是一个能处理电源域跨越的异步桥。

所以在当前设计、即 NI-700 现行的工作方式下，这些关系始终成立：时钟域只存在于一个电源域内，电源域只存在于一个电压域内。如果在你的实际实现里某样东西确实跨越了域，正如我所说，你就要在工具里把它们分别定义，于是不同模块之间就会出现额外的边界。

28. NI-700 Power States（电源状态）

这里再讲几页关于电源的内容，涉及各种电源门控（power gating）和时钟门控（clock gating）。

NI-700 支持 P channel（P 通道） 。P channel 是 ARM 架构上定义的另一种标准低功耗接口。你会发现，大多数较新的 IP 只要支持多种电源状态，都会支持某种形式的 P channel。如图所示，NI-700 支持四种不同的电源状态：

• ON（开启）
• OFF（关闭） ：进入 OFF 状态时，该电源域会把自己与其他电源域逻辑隔离（logically isolate），避免在它断电时还有人发事务给它。
• CONFIG（配置状态） ：这个状态会阻止任何 ASNI/SNI 访问 NI-700，除了那些把 config access 引脚拉起的接口。思路是：你可以从 OFF 转到 CONFIG，然后只允许一两个接口访问 NI，让这些接口在其他人获得访问权之前先把 NI-700 编程配置好。所以这是一个特殊状态，只有特定接口能访问。
• Full Retention（完全保留）：我们也支持这个状态，但实际上目前 full retention 基本等同于 OFF------因为 NI-700 里没有 RAM、没有需要保留的存储器，所以在实际行为上，full retention 和 OFF 几乎一模一样。

右边这张图给出了所有合法的状态转换：从 OFF 可以到 CONFIG，从 OFF 也可以到 ON；从 ON 还可以回到 CONFIG；从 CONFIG 可以到 OFF。如果我们暂时忽略 full retention（它作为可用状态没什么意义），可以把这些状态看成一个三角形。

P channel 的工作方式是：设备会输出一个 P_ACTIVE 位 ，表示设备为了执行它想做的事、需要处于什么电源状态；然后你向设备驱动一个 P_STATE 值，指定你希望它转入哪个电源状态。举例：如果你不想用 P channel、只想让它永远处于 ON，那你就把 P_STATE 接到一个固定值------这里就是接成 8，意味着一退出复位就直接进入 ON 状态。

29. NI-700 Power Control Network（电源控制网络）

这一页展开讲一下电源域和电源控制大致是怎么工作的。我们有这些电源控制块（power control block），我们预期它们位于一个相对"常开（always-on）"的电源域里。思路是：你不能把这些关掉、还指望 NI-700 能以某种方式自己唤醒自己------因为如果电源控制块本身都关了，你就没法向它发送任何信息来表明某个域需要电源。所以如图，这些电源控制块位于那个会被真正开关的电源域边界之外，跨越点另一侧的那个也一样。

底部可以看到 PCDC 的两半。一般思路是：当事务进入 PCDC 时，它们会拉起这些内部的 Q channel 。这些信号会表明"这个域需要电源"，以及"这个域一旦恢复电源、还需要时钟"------目的是让你可以完全由硬件来管理所有的电源和时钟。也就是说，模块/域自己会表明它忙不忙，然后你就可以完成低功耗握手；如果你把它关掉了，又有事务进入这个模块，那么各种 Q channel 信号就会被拉起，表示你需要把时钟和电源还给这个模块，好让事务继续推进。

所以这里看到的是：当有事务进来，我们会拉起这些内部 Q channel 信号，送给电源控制器和时钟控制器；我们还会拉起一个跨到另一侧域（接收域）的信号，告诉接收域它也该唤醒了------因为如果有事务到了 PCDC 这半边，显然我们最终需要把这个事务跨越边界送到另一半。也就是说，这种情况下两侧的域都需要被唤醒 。

30. NI-700 Clock Overview（时钟总览）

现在看时钟门控（clock gating） 。首先，我们有哪些时钟？对于我们定义的每个时钟域，我们都会得到一个 clockname_clock 时钟和一个 clockname_reset 复位；还会为每个时钟域得到一个 Q channel。所以如果你想做时钟门控，就去翻转 Q channel，这样就能安全地关掉时钟。对于每个含有 HSNI 的域，你还会得到这个域专用的 **always-on clock（常开时钟）**和 always-on reset（常开复位）------这就是用于 HSNI 那个输入 buffer 级的额外时钟。

再往下看，这是所谓的顶层/层次化时钟门控（top-level / hierarchical clock gating） ------也就是由你在 NI-700 外部控制时钟门控的地方。除此之外，还有内部时钟门控，它不管你对外部接口做什么都会发生：

• 区域时钟门控（regional clock gates）：由 RTL 控制，会把不活跃的模块关掉。比如 ASNI 的某一部分完全不活跃，区域时钟门就会自动把那个模块门控掉。
• 局部时钟门控（local clock gates）：最底层的东西，比如从 RTL 推断出来的 clock enable------例如触发器上的 clock enable。

最下面这两种，除了在做物理实现（implementation）时要进行 clock gate 替换之外，基本不需要你操心或去想。和大多数 ARM IP 一样，做物理实现时，你需要把 clock gate 单元替换成库特定的单元（clock gate replacement）。这对 ARM IP 来说不算什么特别的事，相当标准。

Q channel 只在两个主要状态下工作：要么是 Q_RUN （时钟在跑），要么是 Q_STOPPED（时钟已停）。如果你处于 Q_STOP 状态，那么时钟域之间就会出现逻辑隔离 ------这样就不可能向一个处于 Q_STOP 状态的域发事务（那不安全）。我们用这种逻辑隔离来防止这种事发生。

31. NI-700 Clock Control（时钟控制）

时钟控制和电源控制的思路类似，只是更简单一些。当一笔事务进入时钟域跨越的某一侧时，它会插入一个内部 Q_ACTIVE 信号 ，告诉时钟控制"这个域需要时钟"。Q_ACTIVE 信号在这里是组合逻辑（combinatorial）直通的，并从 NI-700 输出。所以，即便整个域（包括时钟控制器本身）都被时钟门控了，Q_ACTIVE 信号仍然能传播出去、到达你的外部时钟控制器、告诉它这个域需要时钟------直到时钟被送回来。

类似地，我们还有一个跨域的信号：因为如果上游域变忙了，我们可以推断下游域很快也会变忙，所以有一些内部连线会送到下游域的时钟控制器里。那就是唤醒信号（wake-up signals）。wake-up 是 AMBA 定义的一种信号，它告诉设备"你的接口上有一笔待处理的事务（pending transaction）"。通常你会期望 wake-up 信号也会以组合逻辑的方式送入 Q_ACTIVE，进而送到你的外部时钟控制器，告诉它这个域需要时钟。

32. NI-700 Reset（复位）

在 NI-700 上，每个时钟引脚都有对应的复位引脚。每个复位都会在内部用**双触发器同步器（double-flop synchronizer）**进行同步，复位的要求是：至少要拉起 40 个时钟周期。之所以需要这么长的复位时间，是因为 NI-700 内部的复位实际上可以是多周期的（multi-cycled）；为了让复位安全地传播到设计中的所有组件，我们必须把它保持至少 40 个周期。复位拉起期间的要求是：该复位时钟域的所有输入节点接口都必须不活跃（inactive），所有相关的配置输入都必须保持不变。

涉及到断电（power down）、尤其是有不同电源域时，复位该怎么控制，取决于我们是否使用 P channel。

先看不使用 P channel 的情况：如果我们不用 P channel，那么异步边界两侧的复位必须始终同时拉起，之后则可以彼此在任意时刻撤销。原因是：边界内部有那种 FIFO 指针结构，如果我们只复位了桥的一侧，那些指针就会失去同步，从而可能产生虚假事务（spurious transactions）。

如果我们使用 P channel，那么把 P channel 从 ON 状态移到 OFF 状态这个动作本身，就会确保指针被正确复位，从而不会产生虚假事务。不过，即便用 P channel，仍然要看我们是否实现了电源隔离（power isolation）：

• 如果两个电源域之间实现了电源隔离，那么在加上电源之后、撤销电源隔离之前，必须先拉起复位。
• 如果没有任何电源隔离单元（isolation cell），那么两个时钟域的复位必须在"加电的同时或之前"被拉起------也就是说，加电之前我们必须确保已经处于复位状态，然后再以任意相对时序去（重新）操作复位。

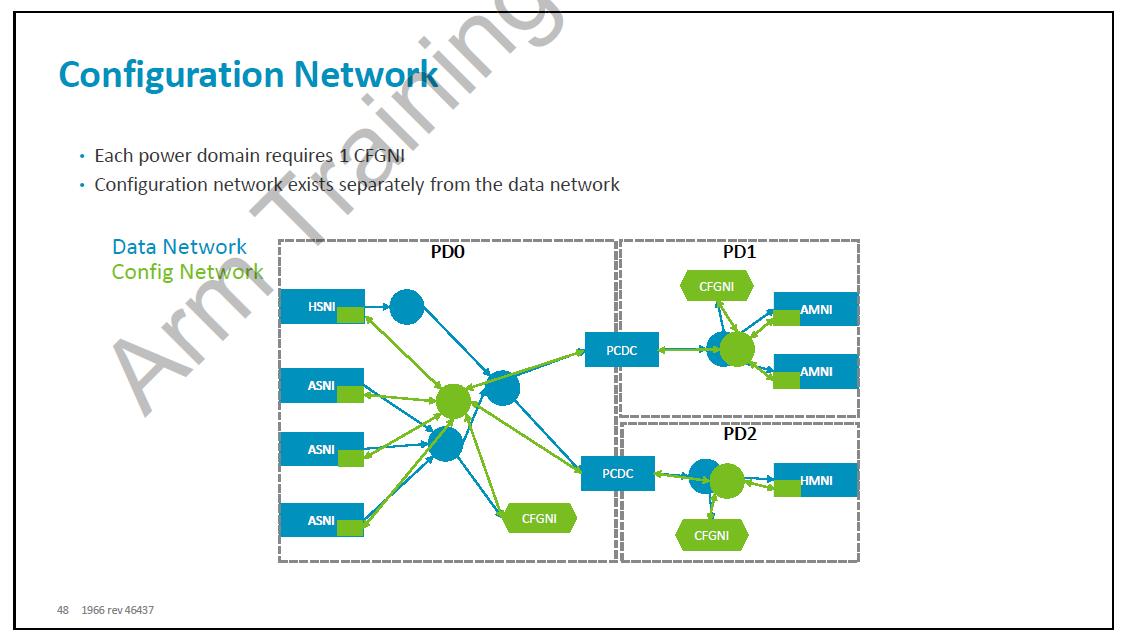

33. NI-700 Config Network（配置网络）

再讲一点配置网络（configuration network）是怎么工作的。每个电源域都必须有恰好一个配置网络接口（config NI）。在下面的图里，我们有三个电源域，可以看到每个都有一个 config NI；电源域边界上有 PCDC，这些虚线就是不同的边界。

NI-700 呈现这件事的方式是：它有一个所谓的数据网络（data network） ------你实际的 AXI 流量数据就走这里；在它之下还有一个配置网络。配置网络有点像数据网络的一个"部分镜像（partial mirror）"，它本质上是 NI-700 内部传递配置信息的通道。

所以，如果我们有这样一个数据网络，它下面实际上就有一个配置网络。配置网络你可以手动设置------在工具里你可以修改它；但默认情况下，它也会自动给你生成，而且通常相当优化。如图所示，配置网络会把所有不同的寄存器和所有不同的接口彼此连接起来，并连到 config NI。

可以看到，配置网络可以比数据网络更简单------它并不总是完全镜像。比如这里，数据网络在这个域里有三个路由器，而配置网络只简单地用了一个路由器------通常因为它性能要求低、而且出于时序考虑觉得不需要更多。当然，如我所说，在某些情况下你也可以选择修改它，但总体上我们力求让它在默认情况下就生成一个相当优化、面积很小的网络。

第八章 · Programming（编程）

34. NI-700 Programming（编程：可发现的寄存器映射）

现在从时钟和电源转到 NI-700 的编程（programming） 。NI-700 的设计是：它给你一个可发现的内存映射（discoverable memory map） 。所以理论上，你需要给软件的全部信息，就是配置寄存器的基地址------也就是 ARM 里常说的 PERIPHBASE。

做 NI-700 配置时，你会为配置寄存器选一个基地址；从这个基地址出发，你的软件应该能够遍历这些不同层级的寄存器指针，从而发现整个配置、找到所有可配置寄存器的位置。

简要走一遍：每个这样的寄存器区段（虽然不完全是"页"，但可以说是寄存器段）的格式始终相同。第一个表项会告诉你下一层级有多少个域 。在最顶层，它会告诉你有多少个电压域（voltage domain），下面跟着一串电压域指针------每个指针指向该电压域寄存器的起始位置（比如 VD0 指针指向属于电压域 0 的寄存器）。于是你根据电压域数量就知道有多少个指针；在这串指针的末尾，是全局寄存器（global registers），即适用于寄存器映射这一层的寄存器。

如果你顺着某个指针往下走------比如顺着电压域 0 的指针------它首先会指向"电压域 0 里有多少个电源域"，这些都是与电压域 0 相关的寄存器；同样，下面有一串指针指向该电压域里的各个电源域；指针串末尾是电压域特有的寄存器。电源域（power domain）的概念完全一样，只是电源域下面是一串时钟域指针。最后，从时钟域段往下，会有一串接口（interface）指针；一直到最末端，你才到达接口节点（interface node）。每个接口的第一个寄存器是一个 type 寄存器，它会告诉你这个节点是什么类型、node ID 是多少------比如它可能表明"这是一个 ASNI，node ID 为 5"。然后在这个段里，就有该接口特有的寄存器。

所以这里的关键是：它是可发现的。我们基本上有一系列指针，把你引向层次结构中的下一层，而这个层次结构正是"电压域 → 电源域 → 时钟域"的层次。每个段里还有属于整个该域的寄存器------也就是说，你越往下走，寄存器就越具体。

从这些信息可以看到：随着你改变配置，可编程模型的地址空间也会变化。如果你增加了接口、时钟域、电源域或电压域，配置所需的地址空间就会变大。

此外，配合 IDM 还能做设备发现（device discovery） ：IDM 可以为每个接口设置一个 device ID，所以如果你有 IDM、又有某种映射，就能做一些设备发现。最后，这些段（section/region）每个都是 4KB 大小------也许用"region（区域）"来形容最合适，每个 region 都是 4KB。

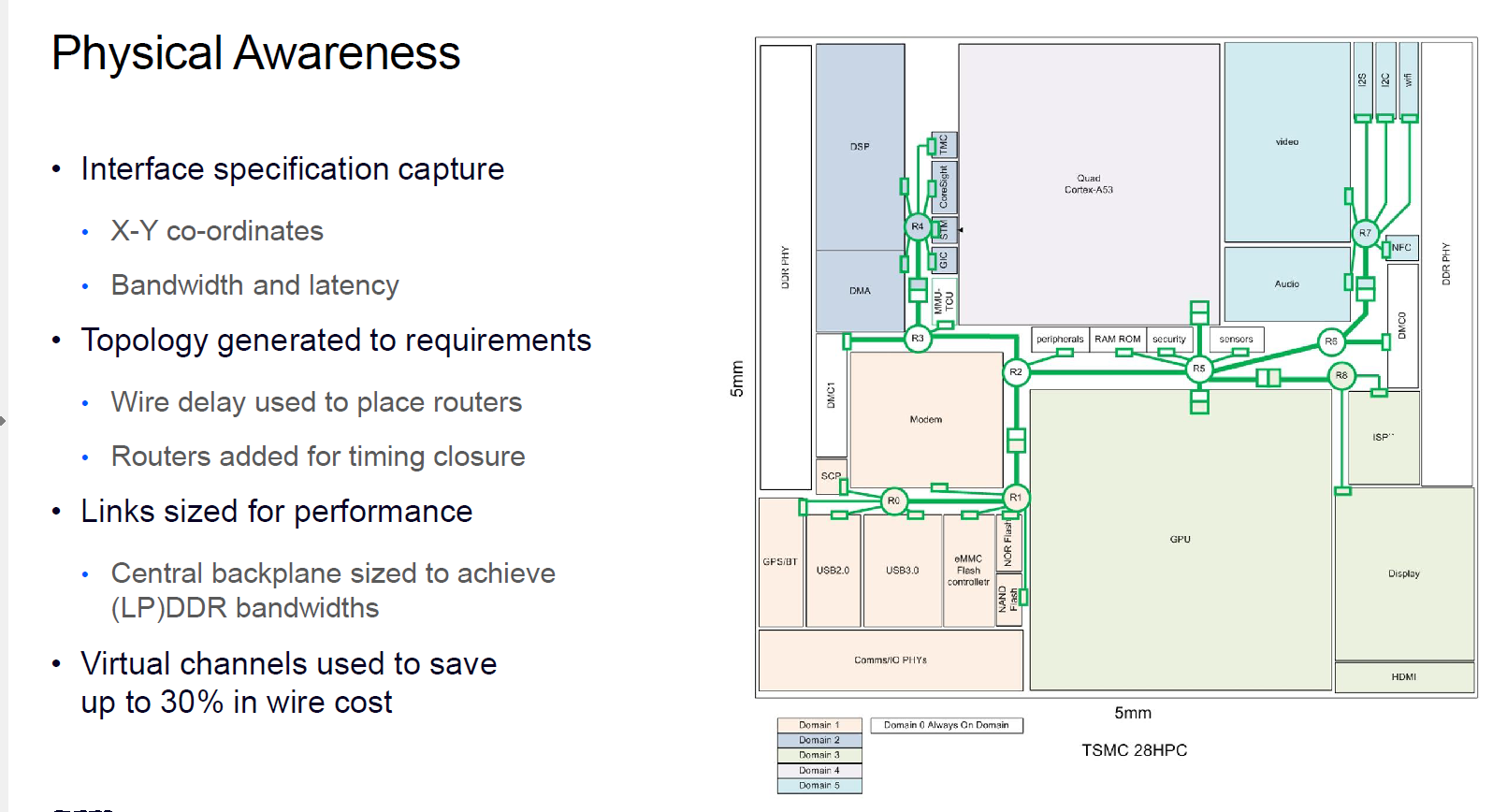

35. NI-700 Tooling（工具链）
