DPDK是什么？
有什么用？
什么场景用？
怎么用？
dpdk的作用是从网卡中截获数据。可以绕过内核，获取最原始的网络数据。
DPDK 通过一套核心库来支撑高性能应用开发：
- 环境抽象层（EAL）：屏蔽底层硬件和操作系统差异，提供统一的接口。
- 内存池与缓冲区管理：预分配内存池，减少运行时动态分配的开销。
- 无锁环形队列（Ring）：提供高效的多核间无锁通信机制。
- 轮询模式驱动（PMD）：直接接管网卡，持续轮询数据包。
网络数据的链路
网卡--->网卡驱动--->tcp/ip协议栈---->通过recv,send拷贝到用户空间
网卡的作用是将物理信号(光信号、电信号)转换为数字信号。网卡不属于物理层也不属于数据链路层。只是一个ad、da转换的设备。
网卡中有数据到来会触发中断，每一个中断都是相互独立的。多队列网卡，每个队列一个中断。
dpdk可以绑定网卡，在做业务时可以为每一个网卡队列分配一下线程。
hugepage巨页
操作系统默认的系统页为4kb。
hugepage可以是2M或者1G。
巨页和系统页都是内存管理的单位，不是存放特定数据的容器。CPU 运行时需要不断访问内存，每次访问都要将虚拟地址翻译成物理地址，翻译结果缓存在 TLB 里。TLB 容量有限，如果页太小（4KB），很容易 Miss，CPU 就得去查页表，很影响性能。所以设置更大的页（2MB/1GB），让一条 TLB 记录覆盖更多内存，减少 TLB Miss，从而提升性能。
网卡--->网卡驱动--->tcp/ip协议栈---->通过recv,send拷贝到用户空间
这个过程涉及多次系统调用、上下文切换、数据拷贝，开销巨大。
网卡的da、ad转换是非常快的，真正限制网络吞吐量的是网络协议栈。
dpdk可以实现零拷贝，消除上下文切换，减少页切换与开销。
dpdk能够提升qps吗？
提升很有限。qps是每秒的请求数。pps每秒钟处理数据包的个数。吞吐量每搬运的字节数。
虽然dpdk不提供协议栈但是数据到用户空间还是需要对协议进行解析的。dpdk主要处理的是把数据包收发的路径，而不是处理的过程，中间的协议解析和机制都是存在的。
dpdk能够降低网络延迟吗？
提升很有限。延迟分为网络硬件延迟+报文处理延时。
dpdk能够提升吞吐量吗？
能。
使用场景1
大量数据的备份。
从一台电脑备份到另一台电脑。底层用dpdk，业务层可以使用rdma。
主要提升的是吞吐量，每秒钟处理的数据量。
第二个场景
防火墙，网卡、路由器等的防火墙。
dpdk可以更自由的编程，实现各种防火墙的规则。主要用于高性能路由、防火墙等。
第三个场景
实时视频处理，通过dpdk的高吞吐量对实时视频进行处理。
如果不使用内核中的协议栈，也可以使用开源的协议栈，
utycp、4.4BSD、mtcp、lwip
对于数据是需要大小端转化的。只要大于两个字节的数据都需要。
0x123456
大端：高字节在低地址。内存中12 34 56
小端：高字节在高地址。内存中56 34 12
dpdk中的mbuf和kernel里面的skbuffe功能是一样的。
mbuf和skbuffe都是用来描述数据包的结构体。里面记录的是数据的地址、长度、协议类型以及各种标志位等。
UDP中的源地址和目的地址进行互换，crc的值会不会改变？
会改变。
以太网校验和，CRC-32 多项式除法，网卡硬件自动追加。
IPv4 头校验和，16 位反码求和。
UDP/TCP 校验和，16 位反码求和。
16 位反码求和：
1. 把数据按 16 位（2 字节）分组
2. 若总字节数为奇数，末尾补 1 个 0 字节
3. 把所有 16 位字相加（用反码加法）
4. 若结果超过 16 位，把高 16 位加回低 16 位（回卷）
5. 重复步骤 4 直到结果在 16 位内
6. 对结果取反（按位取反）
7. 得到校验和IP协议中源IP地址、目的IP地址都是32bit，相互交换后，分组之后相加数值不变，所以不会改变。UDP协议中源端口和目的端口都是16bit，分组之后相加数值不变，所以不会改变。
CRC-32 多项式除法，其中一个步骤是把二进制串的每一位看作多项式的系数，那么顺序不一样，计算出来的多项式就不一样，所以会改变。
二进制：1 0 1 1
对应：1·x³ + 0·x² + 1·x¹ + 1·x⁰ = x³ + x + 1为什么tcp协议栈中没有长度的字段？
- ip协议报里面有数据长度信息，根据ip协议包里面的长度信息减去tcp协议包的帧头数据，可以反推数据长度。
- ack = 对方seq + 数据长度。所以可以直接用减法得出数据长度。
eal 是：Environment Abstraction Layer 环境抽象层，是 DPDK 框架的核心基础组件。
pkt: packet数据包
ETHER：Ethernet以太网
RTE: Run-Time Environment运行时环境
desc：Descriptor描述符
hdr：header头部
dgram：datagram数据报
ustack：user stack 用户态协议栈
一个客户端对应一个skbuffer，如果有大量的客户端，就会有大网卡--->网卡驱动--->tcp/ip协议栈---->通过recv,send拷贝到用户空间量的skbuffer，那么通过什么方式来组织这些skbuffer？
通过哈希表进行查找，根据五元组找到对应的socket。管理使用红黑树。

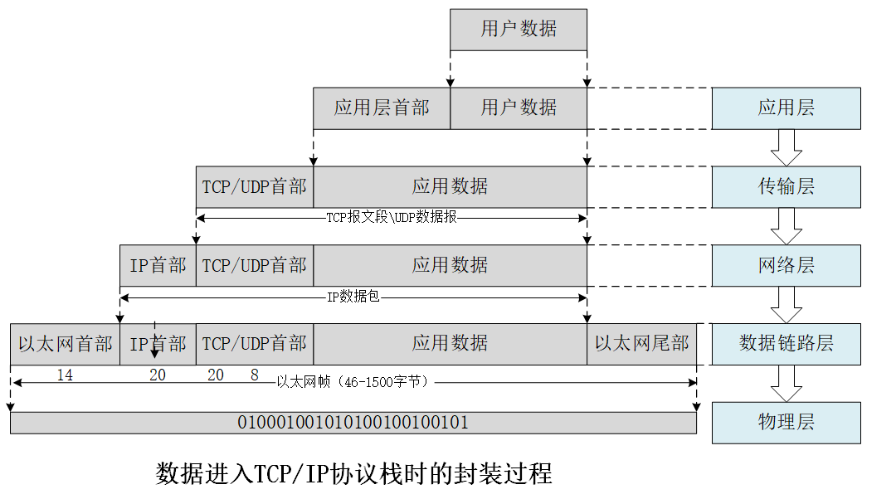

网络输出传输的封装过程

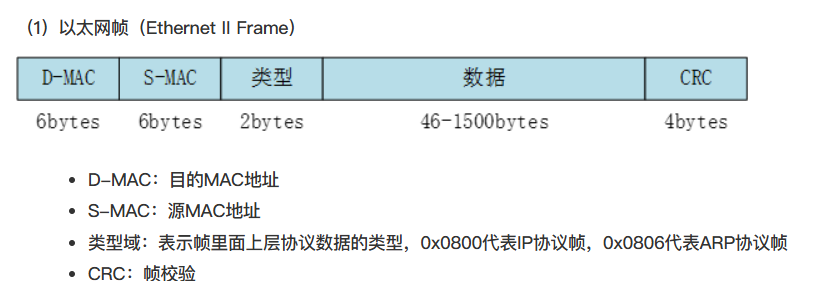

以太网协议
数据链路层
mac:网卡的物理地址，网卡的唯一硬件标识
// 1 ether header 14B
// 6B D-MAC | 6B S-MAC | 2B type | 46-1500B data | 4B CRC
struct rte_ether_hdr *eth = (struct rte_ether_hdr *)msg;
rte_memcpy(eth->d_addr.addr_bytes, global_dmac, RTE_ETHER_ADDR_LEN); // 目的 MAC
rte_memcpy(eth->s_addr.addr_bytes, global_smac, RTE_ETHER_ADDR_LEN); // 源 MAC
eth->ether_type = htons(RTE_ETHER_TYPE_IPV4); // 协议
// 以太网头部的crc由网卡硬件自动追加IP协议
网络层

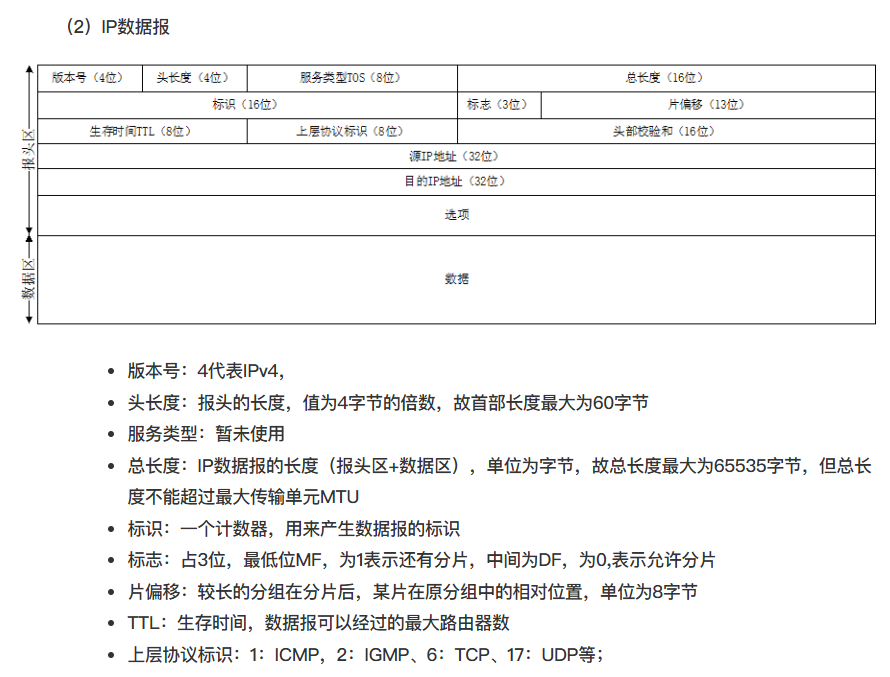

// 2 ip header 20B
// 4b Ver版本号 | 4b IHL头长度 | 1B TOS服务类型 | 2B TotalLen总长度
// | 2B ID | 3b Flags标志 |13b FragOffset片偏移 | 1B TTL生存时间 | 1B Proto上层协议标识
// | 2B HdrCksum头部校验和 | 4B SrcIP源IP | 4B DstIP | 0‑40B Options&Padding 选项&数据
// 跳过以太头
struct rte_ipv4_hdr *ip = (struct rte_ipv4_hdr*)(eth + 1); //msg + sizeof(struct rte_ether_hdr);
ip->version_ihl = 0x45; // 版本 4，首部长度 5*4B=20B
ip->type_of_service = 0; // 普通服务
ip->total_length = htons(total_len - sizeof(struct rte_ether_hdr)); // IP 总长
ip->packet_id = 0; // 分片 ID
ip->fragment_offset = 0; // 不分片 Flags+FragOffset合并为16位ip->fragment_offset
ip->time_to_live = 64; // TTL
ip->next_proto_id = IPPROTO_UDP; // 协议号 17 UDP
ip->src_addr = global_sip;
ip->dst_addr = global_dip;
ip->hdr_checksum = 0; // 先清零,再计算
ip->hdr_checksum = rte_ipv4_cksum(ip); // 计算校验和UDP协议
传输层

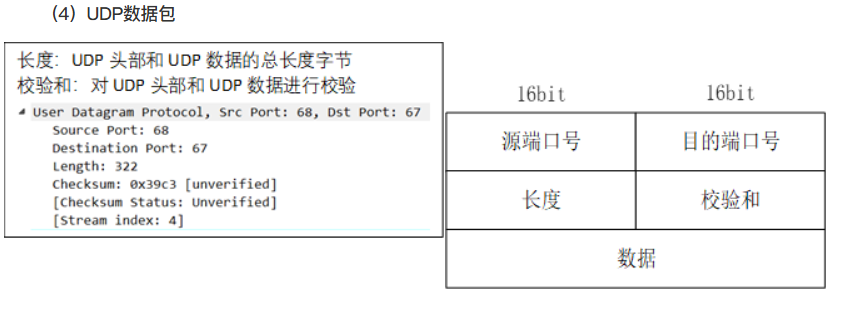

// 3 udp header
// 16b Sport源端口 | 16b Dport | 16b Length | 16b Checksum校验和
struct rte_udp_hdr *udp = (struct rte_udp_hdr *)(ip + 1); // 跳过 IP 头 指针跳过1个struct rte_ipv4_hdr长度
udp->src_port = global_sport;
udp->dst_port = global_dport;
// udplen =总长度 -以太头长度 -IP头长度 =UDP头长度(8B) +UDP数据长度
uint16_t udplen = total_len - sizeof(struct rte_ether_hdr) - sizeof(struct rte_ipv4_hdr);
udp->dgram_len = htons(udplen); // // UDP 长度 = UDP 头 + 数据
rte_memcpy((uint8_t*)(udp+1), data, udplen);
udp->dgram_cksum = 0;
udp->dgram_cksum = rte_ipv4_udptcp_cksum(ip, udp); // 计算校验和TCP协议
传输层

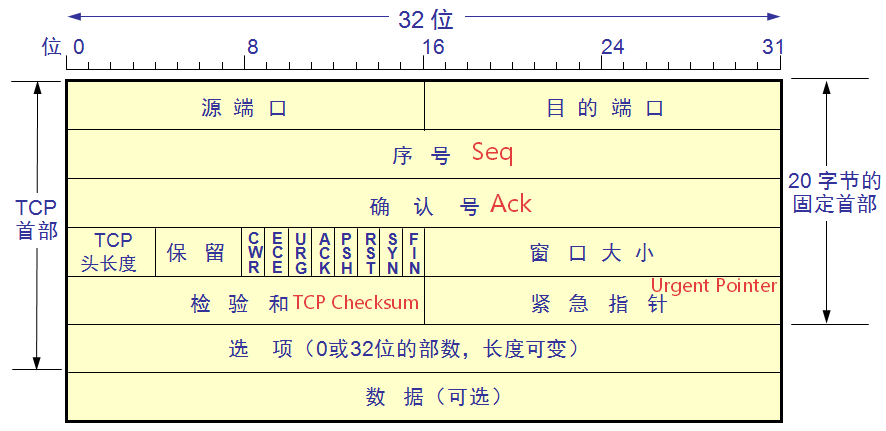

// 3 tcp header 20B
// 2B Sport | 2B Dport | 4B Seq序号 | 4B Ack确认号 | 4b DataOff头部长度
// | 6b Reserved保留 | 6b Flags标志 | 2B Win窗口大小 | 2B Checksum校验和 | 2B UrgPtr紧急指针
struct rte_tcp_hdr *tcp = (struct rte_tcp_hdr *)(ip + 1);
tcp->src_port = global_sport;
tcp->dst_port = global_dport;
tcp->sent_seq = htonl(12345); // 硬编码 seq
tcp->recv_ack = htonl(global_seqnum + 1); // ack = 对端 seq + 1
tcp->data_off = 0x50; // 首部长度 5*4B=20B
tcp->tcp_flags = RTE_TCP_SYN_FLAG | RTE_TCP_ACK_FLAG; //0x1 << 1; // SYN+ACK
tcp->rx_win = TCP_INIT_WINDOWS; //htons(4096); // rmem
tcp->cksum = 0;

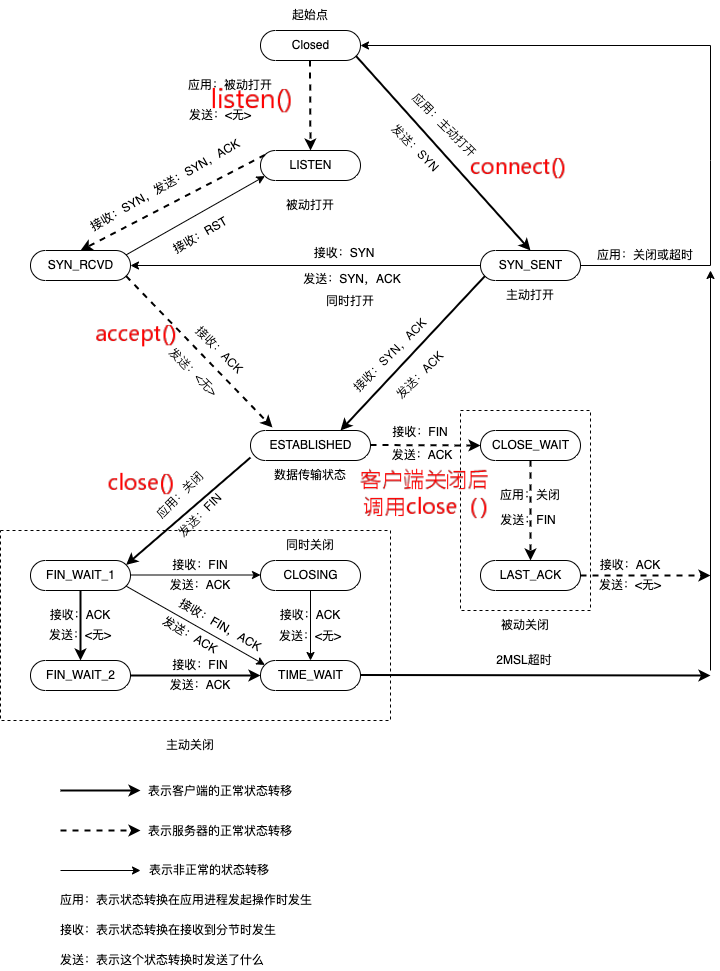

tcp->cksum = rte_ipv4_udptcp_cksum(ip, tcp);三次握手
-
客户端发送syn1
-
服务端回复ack1( 数值等于syn1+1)和syn2，状态从LISTEN转为SYN_RCVD
-
客户端回复ack2(数值等于 syn2+1)
-
服务端收到ack2，状态转为ESTABLISHED
ag-0-1k47ip578ag-1-1k47ip578ag-0-1k47ip578ag-1-1k47ip578ag-0-1k47ip578ag-1-1k47ip578
// 收到 SYN：LISTEN → SYN_RCVD，回 SYN+ACK
if (global_flags & RTE_TCP_SYN_FLAG) {
if (tcp_staag-0-1k47ip578ag-1-1k47ip578tus == USTACK_TCP_STATUS_LISTEN) {
// 三次握手的第二个报文 SYN+ACK 是不带数据的，所以总长就是三个头部之和。
uint16_t total_len = sizeof(struct rte_tcp_hdr) + sizeof(struct rte_ipv4_hdr) + sizeof(struct rte_ether_hdr);
// 从 mbuf 内存池中分配一个新的 mbuf，用于构造回包
struct rte_mbuf *mbuf = rte_pktmbuf_alloc(mbuf_pool);
if (!mbuf) {
rte_exit(EXIT_FAILURE, "Error rte_pktmbuf_alloc\n");
}
mbuf->pkt_len = total_len;
mbuf->data_len = total_len;
uint8_t *msg = rte_pktmbuf_mtod(mbuf, uint8_t *);
ustack_encode_tcp_pkt(msg, total_len);
rte_eth_tx_burst(global_portid, 0, &mbuf, 1);
tcp_status = USTACK_TCP_STATUS_SYN_RCVD;
}
}
// 收到 ACK：SYN_RCVD → ESTABLISHED
if (global_flags & RTE_TCP_ACK_FLAG) {
if (tcp_status == USTACK_TCP_STATUS_SYN_RCVD) {
printf("enter established\n");
tcp_status = USTACK_TCP_STATUS_ESTABLISHED;
}
}
// 收到 PSH：打印数据
if (global_flags & RTE_TCP_PSH_FLAG) {
// PSH = Push，表示接收方应尽快把数据交给应用层，而不是缓存在接收缓冲区
printf("enter established: %d\n", tcp_status);
if (tcp_status == USTACK_TCP_STATUS_ESTABLISHED) {
uint8_t hdrlen = (tcphdr->data_off >> 4) * sizeof(uint32_t);
uint8_t *data = ((uint8_t*)tcphdr + hdrlen);
printf("tcp data: %s\n", data);
}
}DPDK 可以通过 UIO 或 VFIO 将网卡绑定到用户态驱动。
两者是内核中一个IO驱动框架。给用户提供统一的接口，可以直接访问硬件资源等。
43 Insert IGB UIO module
igb_uio 是 DPDK 提供的一个 UIO 驱动，专门用于把网卡绑定到用户态。
44 Insert VFIO module
加载 vfio-pci 内核模块。
45 Insert KNI module
加载 rte_kni 内核模块。把 DPDK 用户态收到的包注入回内核协议栈。
46 Setup hugepage mappings for non-NUMA systems
为非 NUMA 系统配置大页内存。non-NUMA同一内存访问。所有 CPU 访问内存的距离和速度是一样的。
47 Setup hugepage mappings for NUMA systems
为 NUMA 系统配置大页内存。非同一内存访问。每个 CPU 有自己的内存，访问自己内存快，访问别人的内存慢。
49 Bind Ethernet/Baseband/Crypto device to IGB UIO module
把网卡（或其他设备）绑定到 igb_uio 驱动。
需要设置虚拟机支持多网卡队列。
添加红色标注的两句代码。
不同的dpdk版本之间差异很大，api函数等好多都不一样。
wait：22.11.11
king：19.08.02
sudo mkdir -p /mnt/huge
sudo mount -t hugetlbfs nodev /mnt/huge -o pagesize=2M
mount | grep hugetlbfs // 查看是否成功
成功：hugetlbfs on /mnt/huge type hugetlbfs
sudo chmod -R 777 /mnt/huge
sudo chmod -R 777 /dev/hugepages
#大页分配
cat /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages
#期望：1024
#自动挂载
mount | grep /mnt/huge
#期望：nodev on /mnt/huge type hugetlbfs (rw,relatime,pagesize=2M)
#/proc/meminfo
grep -i huge /proc/meminfo
#期望：HugePages_Total: 1024
#查看网卡 PCI 地址和当前驱动
lspci -nn | grep -i ethernet
sudo lspci -k -s 03:00.0
#加载 vfio-pci 模块
sudo modprobe vfio-pci
#查看当前驱动
sudo dpdk-devbind.py --status
成功：drv=vfio-pci
#启用 NO-IOMMU 模式
echo Y | sudo tee /sys/module/vfio/parameters/enable_unsafe_noiommu_mode
ifconfig eth0
ip：192.168.43.233
mac：00:0c:29:3a:e5:43
#先把 eth0 接口 down 掉
ip link set eth0 down
#绑定到 vfio-pci
sudo dpdk-devbind.py --bind=vfio-pci 0000:03:00.0
sudo dpdk-devbind.py --status
成功：drv=vfio-pci
WIN：
arp -a
接口: 192.168.43.121 --- 0xc
0xc=12
netsh -c i i add neighbors 12 192.168.43.233 00-0c-29-3a-e5-43
netsh interface ipv4 show interfaces
找到12对应WLAN，Wireshark监听的时候选择WLAN
vim /etc/default/grub
GRUB_CMDLINE_LINUX="find_preseed=/preseed.cfg noprompt net.ifnames=0 biosdevname=0 default_hugepagesz=1G hugepagesz=2M hugepages=1024 isolcpus=0-2"
GRUB_CMDLINE_LINUX_DEFAULT="quiet"
GRUB_CMDLINE_LINUX="find_preseed=/preseed.cfg noprompt net.ifnames=0 biosdevname=0 hugepagesz=2M hugepages=1024 isolcpus=0-2"
// 原
GRUB_DISTRIBUTOR=`lsb_release -i -s 2> /dev/null || echo Debian`
GRUB_CMDLINE_LINUX_DEFAULT="quiet"
GRUB_CMDLINE_LINUX="find_preseed=/preseed.cfg noprompt net.ifnames=0 biosdevname=0 default_hugepagesz=1G hugepagesz=2M hugepages=1024 isolcpus=0-2"sudo update-grub
设置后重启一下才生效
cd
./usertools/dpdk-setup.sh
39 只需要一次
sudo mkdir -p /mnt/huge
sudo mount -t hugetlbfs nodev /mnt/huge -o pagesize=2M
sudo su
ifconfig eth0 down
export RTE_SDK=/home/king/share/dpdk/dpdk-stable-19.08.2/
RTE_SDK=/home/wait2204/DPDK/dpdk-stable-19.08.2/
export RTE_TARGET=x86_64-native-linux-gcc
./usertools/dpdk-setup.sh
43
44
45
46
512
47
512
49
etho: 0000:03:00.0
60
