一.核心原理解释
1. 控制平面（Master）与工作节点（Worker Node）
Master 节点：负责集群的管理和调度，运行 API Server、Scheduler、Controller Manager、etcd 等核心组件。
Node 节点：负责运行实际的应用容器，运行 kubelet、kube-proxy 和容器运行时。
后面的实验我们使用以下插件
master-node 安装了 kubeadm、kubelet、kubectl
node1、node2 安装了 kubeadm、kubelet
1 Master（控制平面）节点
作用：整个 Kubernetes 集群的大脑，不执行业务 Pod（默认），做集群管理、调度、状态维护、数据存储。
内部四大核心组件：
kube‑apiserver
集群唯一入口，所有操作 (kubectl、其他组件) 都访问它；
对外暴露 REST API；做鉴权、校验；所有读写请求都经过 apiserver；
唯一可以读写 etcd 的组件。
etcd
分布式键值数据库，集群的 "数据库"；
保存集群全部状态：节点信息、Pod、Deployment、Service、配置、密钥；
只被 apiserver 访问，其他组件不能直接读写 etcd。
etcd分布式键值数据库，集群的 "数据库"；
保存集群全部状态：节点信息、Pod、Deployment、Service、配置、密钥；
只被 apiserver 访问，其他组件不能直接读写 etcd。
kube‑scheduler（调度器）监听 apiserver，发现未绑定节点的 Pod；
根据资源、策略，挑选最合适的 Worker 节点运行 Pod；
只做决策，不创建容器，把调度结果写回 apiserver。
kube‑controller‑manager（控制器管理器）一堆控制器集合：节点控制器、副本控制器等；
持续对比「期望状态」和「实际集群状态」，不断调谐，让现状向期望靠拢；
例如 Deployment 声明要 3 个 Pod，挂掉一个就自动新建一个。
实验环境：master‑node 安装 kubeadm、kubelet、kubectl
kubeadm：集群初始化工具，kubeadm init搭建控制平面；
kubelet：Master 节点上也会运行 kubelet，负责管理控制平面静态 Pod（apiserver/etcd 等是以 Pod 形式跑在 master 上）；
kubectl：客户端命令行工具，给人操作集群，发送请求到 apiserver。
2 Worker Node 工作节点
作用：真正执行业务应用，跑业务 Pod 容器。
三个核心组件：
kubelet（每个 node 必跑）
节点代理，跟 apiserver 通信；
接收分配过来的 Pod 指令，调用容器运行时创建 / 销毁 Pod；上报节点、Pod 状态给控制平面。
kube‑proxy（每个 node 必跑）实现 Service 网络；维护 iptables/ipvs 规则，完成 Service 负载均衡、转发 Pod 流量；
容器运行时（containerd/docker）底层引擎，真正拉镜像、启动容器。
实验环境 node1、node2：只装 kubeadm、kubelet
kubeadm：用于kubeadm join命令，把节点加入集群；
kubelet：节点核心代理，启动后向 apiserver 注册本节点；
⚠注意：node1/node2不需要安装 kubectl，kubectl 只是管理客户端，worker 节点不需要操作集群；kube‑proxy 和容器运行时是 kubeadm join 之后自动部署。

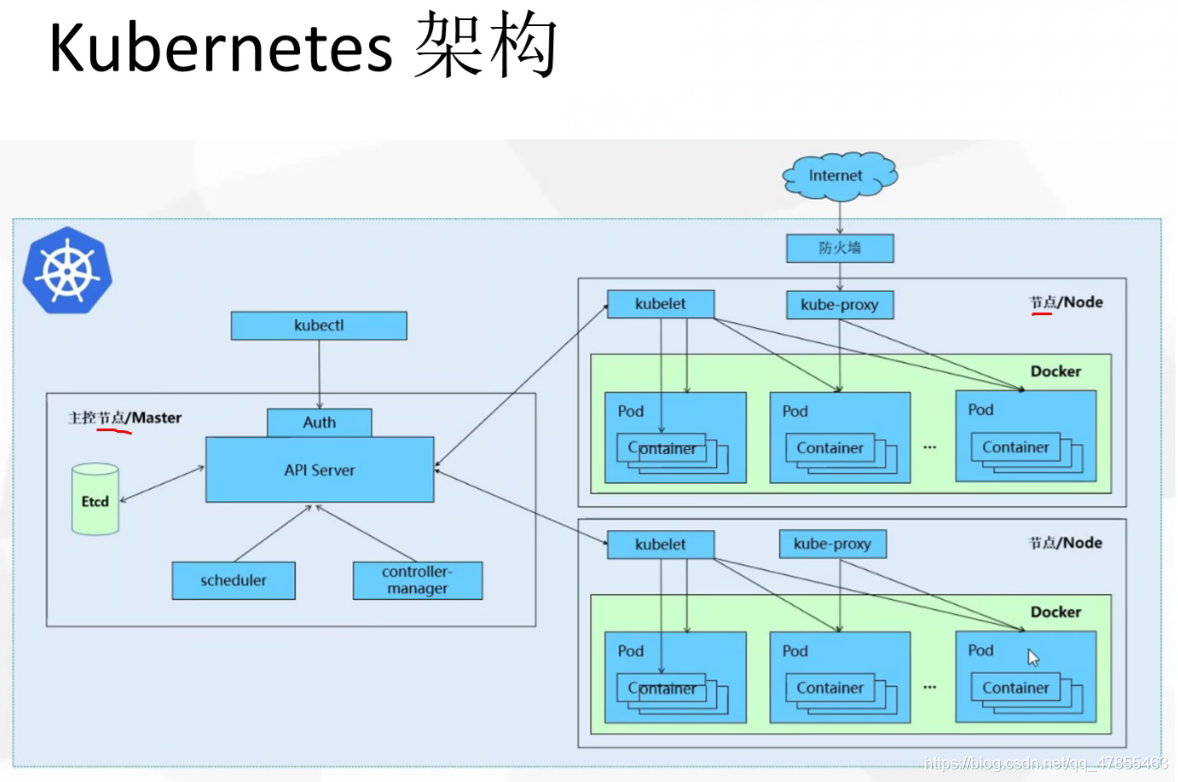

3.K8S 各组件之间的调用关系
当我们要运行一个web服务时
- kubernetes环境启动之后，master和node都会将自身的信息存储到etcd数据库中
- web服务的安装请求会首先被发送到master节点的apiServer组件
- apiServer组件会调用scheduler组件来决定到底应该把这个服务安装到哪个node节点上
在此时，它会从etcd中读取各个node节点的信息，然后按照一定的算法进行选择，并将结果告知
apiServer - apiServer调用controller-manager去调度Node节点安装web服务
- kubelet接收到指令后，会通知docker，然后由docker来启动一个web服务的pod
- 如果需要访问web服务，就需要通过kube-proxy来对pod产生访问的代理
4.K8S 的 常用名词感念
- Master：集群控制节点，每个集群需要至少一个master节点负责集群的管控
- Node：工作负载节点，由master分配容器到这些node工作节点上，然后node节点上的
- Pod：kubernetes的最小控制单元，容器都是运行在pod中的，一个pod中可以有1个或者多个容器
- Controller：控制器，通过它来实现对pod的管理，比如启动pod、停止pod、伸缩pod的数量等等
- Service：pod对外服务的统一入口，下面可以维护者同一类的多个pod
- Label：标签，用于对pod进行分类，同一类pod会拥有相同的标签
- NameSpace：命名空间，用来隔离pod的运行环境
2. 容器运行时（Container Runtime）
Kubernetes 本身不直接运行容器，而是通过 CRI（Container Runtime Interface） 与容器运行时通信。
Docker 作为容器引擎
cri-dockerd 作为 Docker 与 Kubernetes 之间的适配器（因为新版 Kubernetes 不再直接支持 Docker 作为运行时）
3. 镜像仓库（Harbor）
Kubernetes 需要从镜像仓库拉取容器镜像。你的文档中搭建了 Harbor 私有镜像仓库，作用包括：
统一管理集群所需镜像
加速镜像拉取（内网）
安全控制（TLS 证书 + 用户认证）
后面实验使用 reg.timinglee.org 作为私有仓库地址
将 k8s 所需镜像（kube-apiserver、kube-proxy、coredns、pause、flannel 等）推送到 Harbor
所有节点配置 Docker 信任该仓库的证书
4. 网络插件（CNI）
Kubernetes 需要 CNI（Container Network Interface） 插件来实现 Pod 之间的网络通信。
后面实验使用了 Flannel网络插件：
提供跨节点的 Pod 网络
通过 VXLAN 或 host-gateway 实现 overlay 网络
配置了 --pod-network-cidr=10.244.0.0/16 与 Flannel 默认网段匹配
5. 集群初始化与节点加入
kubeadm init：在 Master 上初始化集群，生成证书、配置文件、启动控制平面组件。
kubeadm join：Node 节点通过 token 和 CA 证书哈希加入集群。
6. 安全机制
TLS 证书：Harbor 使用自签名证书，所有节点信任该证书。
认证授权：Harbor 使用 admin 用户登录，Kubernetes 使用 token 和 CA 哈希验证节点身份。
二.实验环境配置
1.构建harbor镜像仓库
habor,master,node1,node2都要做"1.安装docker"
1.安装docker
bash
[root@harbor ~]# cat > /etc/yum.repos.d/docker.repo <<EOF
[docker]
name = docker
baseurl = https://mirrors.aliyun.com/docker-ce/linux/rhel/9.6/x86_64/stable/
gpgcheck = 0
EOF
[root@harbor ~]# dnf install docker-ce-3:28.5.2-1.el9 -y
[root@harbor ~]# echo br_netfilter > /etc/modules-load.d/docker_mod.conf
[root@harbor ~]# modprobe -a br_netfilter
[root@harbor ~]# vim /etc/sysctl.d/docker.conf
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1
[root@harbor ~]# sysctl --system
[root@harbor ~]# vim /lib/systemd/system/docker.service
ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock --iptables=true
[root@harbor ~]# systemctl daemon-reload
[root@harbor ~]# systemctl enable --now docker2.在harbor上生成key
bash
[root@harbor ~]# mkdir /data/certs -p
[root@harbor ~]# mkdir /data/certs -p
[root@harbor ~]# openssl req -newkey rsa:4096 \
-nodes -sha256 -keyout /data/certs/timinglee.org.key \
-addext "subjectAltName = DNS:reg.timinglee.org" \
-x509 -days 365 -out /data/certs/timinglee.org.crt
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:Shannxi
Locality Name (eg, city) [Default City]:Xi'an
Organization Name (eg, company) [Default Company Ltd]:kubernetes
Organizational Unit Name (eg, section) []:harbor
Common Name (eg, your name or your server's hostname) []:reg.timinglee.org
Email Address []:admin@timinglee.org3.编辑harbor配置文件
bash
(https://mirrors.tuna.tsinghua.edu.cn/github-release/goharbor/harbor/v2.5.4/harbor-offline-installer-v2.5.4.tgz1)
[root@harbor ~]# tar zxf harbor-offline-installer-v2.5.4.tgz -C /opt/
[root@harbor ~]# cd /opt/harbor/
[root@harbor harbor]# ls
common.sh harbor.v2.5.4.tar.gz harbor.yml.tmpl install.sh LICENSE prepare
[root@harbor harbor]# cp harbor.yml.tmpl harbor.yml
[root@harbor harbor]# vim harbor.yml
hostname: reg.timinglee.org
certificate: /data/certs/timinglee.org.crt
private_key: /data/certs/timinglee.org.key
harbor_admin_password: lee
[root@harbor harbor]# ./install.sh --with-chartmuseum4.启动并验证
bash
[root@harbor harbor]# mkdir /etc/docker/certs.d/reg.timinglee.org/ -p
[root@harbor harbor]# cp /data/certs/timinglee.org.crt /etc/docker/certs.d/reg.timinglee.org/ca.crt
[root@harbor harbor]# vim /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
172.25.254.200 harbor reg.timinglee.org
#切换到harbor目录下
[root@harbor harbor]# systemctl restart docker
[root@harbor harbor]# docker compose up -d
[root@harbor harbor]# docker login reg.timinglee.org -u admin
Password:
WARNING! Your credentials are stored unencrypted in '/root/.docker/config.json'.
Configure a credential helper to remove this warning. See
https://docs.docker.com/go/credential-store/
Login Succeeded2.构建部署kubernetes所需主机
| 主机名 | ip | 配置 | 角色 |
|---|---|---|---|
| harbor.timinglee.org | 172.25.254.254 | cpu1、mem 1G | harbor仓库 |
| master-node | 172.25.254.100 | cpu4、mem>4G | master，k8s集群控制节点 |
| node1 | 172.25.254.10 | cpu2、mem 2G | worker，k8s集群工作节点 |
| node2 | 172.25.254.20 | cpu2、mem 2G | worker，k8s集群工作节点 |
1.所有主机配置
关闭swap
bash
systemctl disable --now swap.target
systemctl mask swap.target
sed '/swap/s/^/#/g' -i /etc/fstab安装docker
配置可以使用harbor仓库
bash
mkdir /etc/docker/certs.d/reg.timinglee.org/ -p
#在harbor主机中分发证书到所有主机
[root@harbor ~]# for i in 100 10 20
> do
> scp /data/certs/timinglee.org.crt root@172.25.254.$i:/etc/docker/certs.d/reg.timinglee.org/ca.crt
> done
systemctl enable docker
systemctl restart docker所有主机配置docker加速器
bash
cat >/etc/docker/daemon.json <<EOF
{
"registry-mirrors":["https://reg.timinglee.org"]
}
EOF
systemctl restart docker
docker info
可以看到
Registry Mirrors:
https://reg.timinglee.org/所有主机彼此建立解析
bash
vim /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
172.25.254.100 master
172.25.254.10 node1
172.25.254.20 node2
172.25.254.200 reg.timinglee.org所有主机配置kubernetes安装源
bash
vim /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name = kubernetes
baseurl = https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.35/rpm/
gpgcheck = 0
#检测
dnf list kubelet以上操作完成后重启主机检测swap分区
bash
swapoff -a
swapon -s 没有任何输出表示ok3.kubernetes的部署
1.安装cri-dockerd（所有主机中安装）
bash
(wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.14/cri-dockerd-0.3.14-3.el8.x86_64.rpm
wget https://kojihub.stream.centos.org/kojifiles/packages/libcgroup/0.41/19.el8/x86_64/libcgroup-0.41-19.el8.x86_64.rpm
)
[root@master ~]# ls
anaconda-ks.cfg cri-dockerd-0.3.14-3.el8.x86_64.rpm libcgroup-0.41-19.el8.x86_64.rpm
[root@master ~]# rpm -ivh *.rpm
警告：libcgroup-0.41-19.el8.x86_64.rpm: 头V4 RSA/SHA256 Signature, 密钥 ID 6d745a60: NOKEY
Verifying... ################################# [100%]
准备中... ################################# [100%]
正在升级/安装...
1:libcgroup-0.41-19.el8 ################################# [ 50%]
2:cri-dockerd-3:0.3.14-3.el8 ################################# [100%]
#添加这个才能让集群里的node节点添加上网路插件
vim /lib/systemd/system/cri-docker.service
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --network-plugin=cni --pod-infra-container-image=reg.timinglee.org/k8s/pause:3.10.1
# 重新加载 systemd 配置并启动服务
systemctl daemon-reload
systemctl enable --now cri-docker
ll /var/run/cri-dockerd.sock2.安装构建kubernetes 集群所需软件
master节点
bash
dnf install kubelet kubeadm kubectl -y
systemctl enable --now kubelet.servicenode节点
bash
dnf install kubelet kubeadm -y
systemctl enable --now kubelet.servicemaster节点中 kubectl 和kubeadm 补齐
bash
[root@master ~]# echo "source <(kubectl completion bash)" >> ~/.bashrc
[root@master ~]# echo "source <(kubeadm completion bash)" >> ~/.bashrc
[root@master ~]# source ~/.bashrc3.下载kubernetes集群所需镜像
下载镜像
bash
[root@master ~]# kubeadm config images pull \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version v1.35.3 \
--cri-socket=unix:///var/run/cri-dockerd.sock
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-apiserver:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-controller-manager:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-scheduler:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-proxy:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/coredns:v1.13.1
[config/images] Pulled registry.aliyuncs.com/google_containers/pause:3.10.1
[config/images] Pulled registry.aliyuncs.com/google_containers/etcd:3.6.6-0上传镜像到本地harbor
bash
[root@master ~]# docker login reg.timinglee.org -u admin
Password:
WARNING! Your credentials are stored unencrypted in '/root/.docker/config.json'.
Configure a credential helper to remove this warning. See
https://docs.docker.com/go/credential-store/
Login Succeeded
#提前在harbor上创建k8s目录
[root@master ~]# docker images --format "{{.Repository}}:{{.Tag}}" | awk -F "/" '/google/{system("docker tag "$0" reg.timinglee.org/k8s/"$3)}'
[root@master ~]# docker images --format "{{.Repository}}:{{.Tag}}" | awk -F "/" '/timinglee/{system("docker push "$0)}'4.在master中初始化kubernetes集群
在master中完成集群初始化
bash
[root@master ~]# kubeadm init --pod-network-cidr=10.244.0.0/16 \
--image-repository reg.timinglee.org/k8s \
--kubernetes-version v1.35.3 \
--cri-socket=unix:///var/run/cri-dockerd.sock
。。。
#每个人不一样，其他主机加入本集群的凭证
kubeadm join 172.25.254.100:6443 --token tdwjoc.8d1yw3wl4r4tm6c4 \
--discovery-token-ca-cert-hash sha256:6b5950ef2cdba85d6dfdb564ee90d4187fa3d341767dc9852cbdd5c9dee4f927
#如果忘记
[root@master ~]# kubeadm token create --print-join-command
kubeadm join 172.25.254.100:6443 --token jl4ztx.cax3iysvu7onsh5s --discovery-token-ca-cert-hash sha256:6b5950ef2cdba85d6dfdb564ee90d4187fa3d341767dc9852cbdd5c9dee4f927
#如果初始化出问题
[root@master ~]# systemctl daemon-reload
[root@master ~]# systemctl restart cri-docker [root@master ~]# systemctl restart docker
[root@master ~]# systemctl restart kubelet
[root@master ~]# kubeadm reset --cri-socket=unix:///var/run/cri-dockerd.sock #可以重置集群设定
如果还是不行看看是不是/usr/lib/systemd/system/cri-docker.service里的ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd://后面是不是没有加 --network-plugin=cni --pod-infra-container-image=reg.timinglee.org/k8s/pause:3.10.1或者是加错了添加kubernets环境变量到本机
bash
[root@master ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile
[root@master ~]# source ~/.bash_profile
[root@master ~]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master NotReady control-plane 102s v1.35.3添加node节点到本集群
bash
[root@node1 ~]# kubeadm join 172.25.254.100:6443 --token jl4ztx.cax3iysvu7onsh5s --discovery-token-ca-cert-hash sha256:6b5950ef2cdba85d6dfdb564ee90d4187fa3d341767dc9852cbdd5c9dee4f927 --cri-socket=unix:///var/run/cri-dockerd.sock
#测试
[root@master ~]# kubectl get nodes #可以看到集群中主机但是因为网络插件问题状态是NotReady
NAME STATUS ROLES AGE VERSION
master NotReady control-plane 5m16s v1.35.3
node1 NotReady <none> 66s v1.35.3
node2 NotReady <none> 58s v1.35.35.安装网络插件
bash
[root@master ~]# ls
anaconda-ks.cfg flannel-0.28.1.tar libcgroup-0.41-19.el8.x86_64.rpm
cri-dockerd-0.3.14-3.el8.x86_64.rpm kube-flannel.yml
[root@master ~]# docker load -i flannel-0.28.1.tar
# 在harbor里面创建flannel-io文件
[root@master ~]# docker tag ghcr.io/flannel-io/flannel-cni-plugin:v1.9.0-flannel1 reg.timinglee.org/flannel-io/flannel-cni-plugin:v1.9.0-flannel1
[root@master ~]# docker push reg.timinglee.org/flannel-io/flannel-cni-plugin:v1.9.0-flannel1
The push refers to repository [reg.timinglee.org/flannel-io/flannel-cni-plugin]
2c8aa52d4746: Pushed
5aa68bbbc67e: Pushed
v1.9.0-flannel1: digest: sha256:b3d30c221113b30fea3e8a7fccb145e929b097d0319b9eeb6b5a591b10b5c671 size: 739
[root@master ~]# docker tag ghcr.io/flannel-io/flannel:v0.28.1 reg.timinglee.org/flannel-io/flannel:v0.28.1
[root@master ~]# docker push reg.timinglee.org/flannel-io/flannel:v0.28.1
The push refers to repository [reg.timinglee.org/flannel-io/flannel]
5668da16a30b: Pushed
5f70bf18a086: Pushed
00012e17b6cc: Pushed
9738bb9596cf: Pushed
b6233bc105d7: Pushed
03767449b95b: Pushed
9a7d8cf9ff51: Pushed
13a60c10faeb: Pushed
70dc5e033175: Pushed
256f393e029f: Pushed
v0.28.1: digest: sha256:e671adbc267460164555159210066d3304a43e3b5dd85cc0b5b6ad62e83aab52 size: 2414
#使用/image:然后回车，把后面的删掉一些，因为docker info配置了https://reg.timinglee.org/
[root@master ~]# vim kube-flannel.yml
image: flannel-io/flannel:v0.28.1
image: flannel-io/flannel-cni-plugin:v1.9.0-flannel1
image: flannel-io/flannel:v0.28.1
[root@master ~]# docker info
Registry Mirrors:
https://reg.timinglee.org/
Live Restore Enabled: false
Firewall Backend: iptables
[root@master ~]# kubectl apply -f kube-flannel.yml
namespace/kube-flannel created
serviceaccount/flannel created
clusterrole.rbac.authorization.k8s.io/flannel created
clusterrolebinding.rbac.authorization.k8s.io/flannel created
configmap/kube-flannel-cfg created
daemonset.apps/kube-flannel-ds created
#测试，之后过一会就能看见了
[root@master ~]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master Ready control-plane 13m v1.35.3
node1 Ready <none> 9m44s v1.35.3
node2 Ready <none> 9m36s v1.35.3
