多摄像头系统常遇到两类限制：一是主控芯片可用的MIPI CSI接口少于摄像头数量；二是摄像头虽然可以分别出图，但启动时间、帧边界和曝光时刻不一致，主控很难直接完成稳定拼接或同步分析。更换主控平台会牵涉硬件、驱动和算法迁移，而在摄像头与主控之间加入FPGA，可以把接口扩展、数据整理和同步控制集中在一层完成。

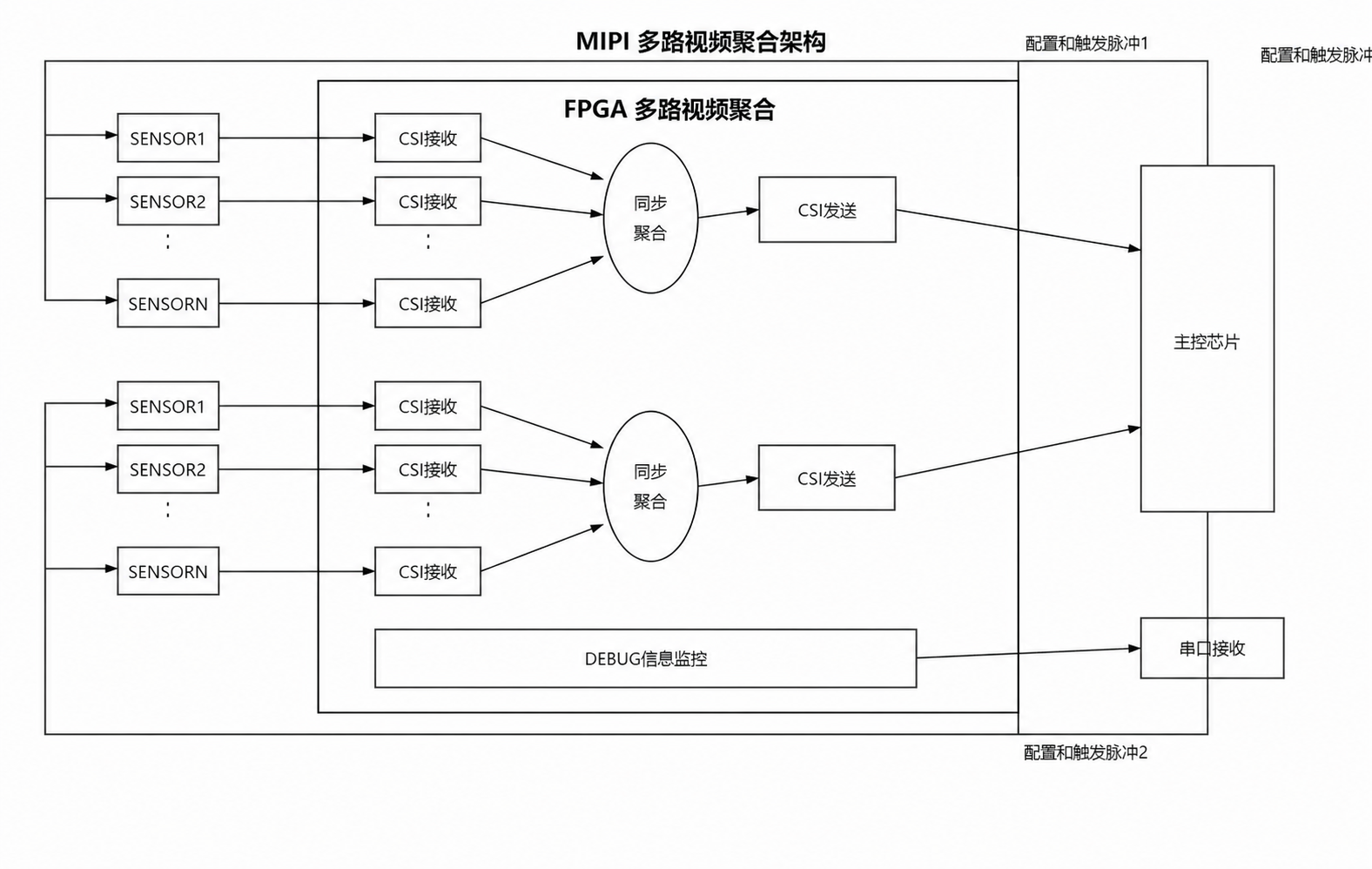

多路MIPI摄像头如何同步聚合？一文看懂FPGA视频汇聚方案架构示意图
这类方案不是简单地把几根MIPI线接在一起。MIPI CSI-2传输包含D-PHY物理层、Lane对齐、短包和长包、虚拟通道、数据类型以及帧行边界。FPGA必须先正确接收每一路数据，再根据系统目标决定直通、选通、拼接、分组或重新封装。
一条完整的视频聚合链路
每个Sensor通过独立的MIPI CSI输入连接FPGA。接收端先完成时钟恢复、Lane对齐和字节整理，然后解析CSI-2数据包，识别帧开始、帧结束、行开始、行结束以及像素数据。只有这一层稳定，后续聚合才有可靠基础。
进入FPGA后的数据通常需要经过缓存。缓存用于吸收各路摄像头之间的小幅时序差异，也用于在输出端重新安排数据顺序。聚合模块根据项目需求执行以下一种或多种处理：
- 多路画面按固定顺序轮询输出；
- 将多路图像横向、纵向或网格拼接成一幅大图；
- 保留虚拟通道信息，将多路数据复用到同一CSI链路；
- 将多路输入分成两组，分别送往两个主控接口；
- 对指定通道进行旁路、屏蔽或故障切换。
完成整理后，FPGA通过CSI发送端重新生成符合主控要求的数据流。主控仍负责传感器寄存器配置、业务算法和整机策略，FPGA重点承担高速视频接入、同步、缓存与格式化输出。
设计中的四个关键问题
1. 输入总带宽与输出带宽必须闭合
聚合前应先计算每路分辨率、帧率、位宽和协议开销。例如多路高分辨率摄像头同时满帧输出时，输入总带宽可能超过单个CSI输出能力。此时需要增加输出Lane、提高Lane速率、分组输出，或者调整帧率与像素格式。不能只看接口数量，不核算持续带宽和峰值带宽。
2. 帧同步不等于数据同时到达
外部触发可以让多颗Sensor在接近的时刻曝光，但不同链路的传输延迟、初始化状态和缓存深度仍可能不同。FPGA需要根据帧号、触发标记或时间戳判断各路数据是否属于同一帧，并设置等待窗口和异常策略。某一路丢帧时，是等待、补帧、保持上一帧还是继续输出，必须提前定义。
3. 缓存深度影响稳定性和延迟
缓存太小，输入抖动容易造成溢出或欠载；缓存太大，则会增加端到端延迟和DDR带宽压力。实时视觉系统通常需要在稳定性与时延之间取平衡，并监控FIFO水位、丢包计数和帧间隔。
4. 主控识别方式必须提前确定
主控最终看到的是一幅拼接图、多个虚拟通道，还是多个独立CSI端口，会直接影响驱动和算法。若主控驱动只接受固定分辨率与数据类型，FPGA输出格式就应尽量保持稳定，避免运行中频繁改变时序参数。
推荐验证流程
第一步先逐路点通摄像头，确认每路D-PHY、Lane数、数据类型、分辨率和帧率正确。第二步同时打开多路输入，只做独立缓存和状态监控，观察是否存在CRC/ECC错误、丢帧或帧周期漂移。第三步启用同步逻辑，检查同一触发下各路帧的对应关系。第四步再启用拼接或复用输出，并在主控端连续运行压力测试。
调试接口建议至少提供输入帧计数、输出帧计数、错误包计数、FIFO溢出/欠载、当前同步状态和最近一次异常原因。这样出现偶发黑屏或画面错位时，不必只依靠肉眼判断。
CSI聚合与DSI点屏的区别
本方案处理的是摄像头侧MIPI CSI输入，目标是把图像送给主控；MIPI屏幕测试仪处理的是显示侧MIPI DSI输出，目标是生成图像并点亮屏幕。两者都可能使用D-PHY，但协议方向、数据包类型、初始化流程和验证目标不同，不能把CSI聚合板直接当作DSI点屏设备使用。
适用场景与方案边界
多路MIPI聚合适用于主控CSI接口不足、多摄像头同步采集、环视拼接、机器视觉和工业检测等场景。方案能解决接口数量、数据同步和输出整理问题，但不会自动替代Sensor驱动、ISP调校和上层视觉算法。摄像头的寄存器初始化方式、主从同步能力以及主控驱动限制，仍需纳入整机设计。
总结
稳定的MIPI多路聚合链路包含接收、解析、缓存、同步、聚合、重新封装和状态监控七个环节。工程实施时应先把单路链路和带宽算清，再处理多路同步和异常恢复，最后与主控驱动联合验证。这样比直接追求"多路都能出图"更容易获得可持续运行的系统。
