细谈传输层TCP协议API接口的底层原理

在 TCP 编程中，我们常说：

• listen() 将当前文件描述符设置为监听状态，可以接收外界的三次握手；
• accept() 将建立成功的连接从全连接队列中取出。

这两句话背后藏着两个值得深究的问题：

1. 文件描述符（fd）和内核中的 socket 对象是如何联系起来的？
2. 我们常说 "端口号用来和进程绑定"，实际情况真的是这样吗？

我们从第一个问题入手。

---

一、文件描述符与 socket 的关联

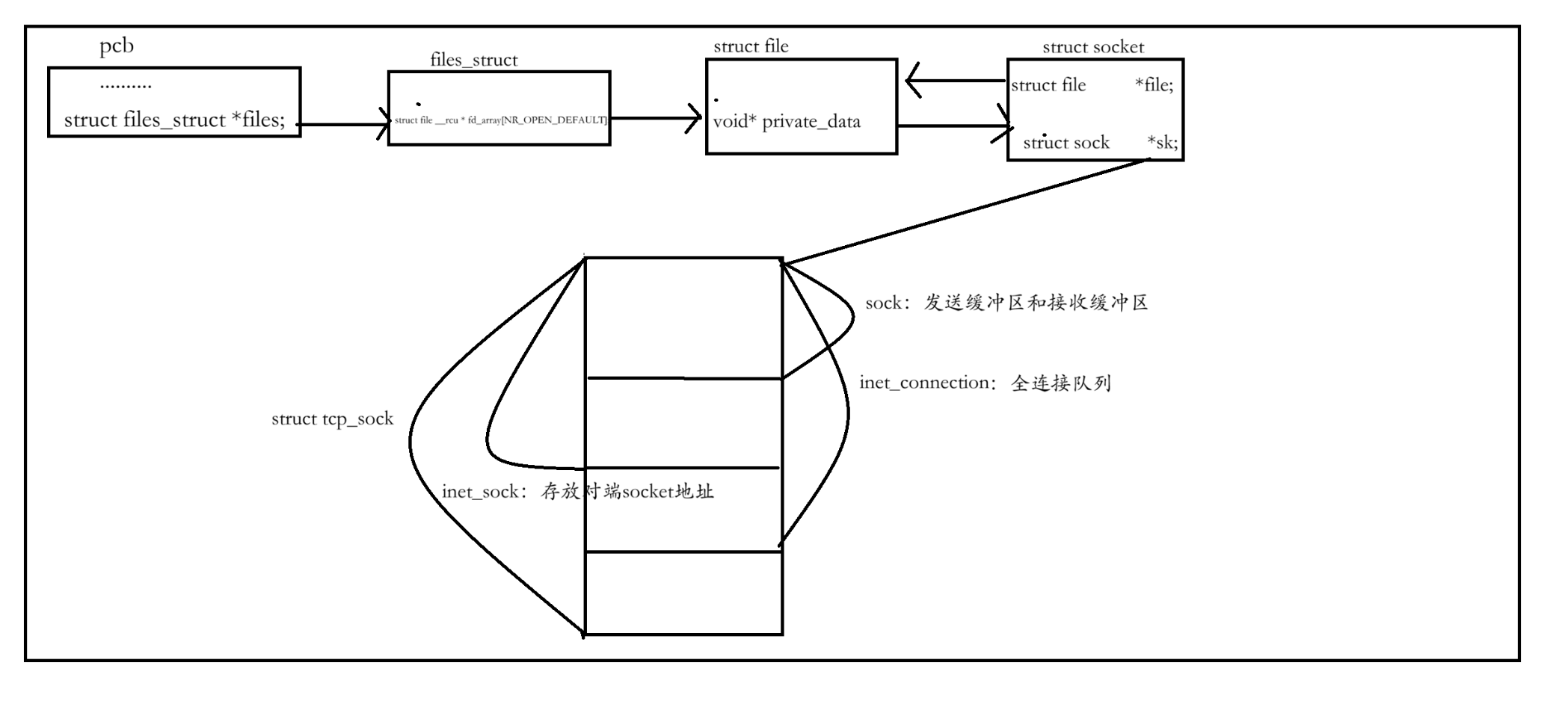

1.1 完整链路：fd → file → socket → sock

要回答 "fd 如何找到 socket"，必须把整条链路走完：

进程的 fd
  → current->files->fd_array[fd]        （进程文件描述符表）
    → struct file *                       （VFS 文件对象）
      → file->private_data                （void* 通用指针）
        → struct socket *                  （BSD socket 层对象）
          → socket->sk                     （INET 协议栈对象）
            → struct sock *                （可强转为 tcp_sock）

用户态拿到的只是一个整数 fd，内核通过进程的文件描述符表 fd_array 定位到 struct file，再通过 file->private_data 找到 struct socket，最终通过 socket->sk 找到协议栈的 struct sock。

1.2 struct file：一切皆文件的载体

struct file {
    ...
    const struct file_operations *f_op;   // 文件操作函数表
    atomic_long_t f_count;                 // 引用计数
    ...
    void *private_data;                    // ✅ 关键：指向 socket
    ...
};

重点关注 void *private_data。这是一个通用指针，VFS 层不关心它指向什么，由具体文件系统 / 设备驱动自行赋值。对于 socket 文件，内核在创建时将 private_data 指向 struct socket。

这就是 "Linux 一切皆文件" 的具体体现：socket 本质上也是一个文件，它有自己的 struct file，有自己的 file_operations（read/write/poll 等被映射到 socket 的收发操作），用户态用操作文件的方式操作 socket。

1.3 struct socket：BSD 层与协议栈的桥梁

struct socket {
    socket_state        state;
    short               type;          // SOCK_STREAM / SOCK_DGRAM
    unsigned long       flags;
    struct socket_wq   *wq;            // 等待队列（阻塞 IO 用）
    struct file        *file;          // ✅ 反向指向 file
    struct sock        *sk;            // ✅ 指向协议栈 sock
    const struct proto_ops *ops;       // 协议族操作函数集
};

struct file 和 struct socket 是互相指向的：

• file->private_data → socket
• socket->file → file

为什么要双向指向？

• 从用户态系统调用（read(fd, ...)）出发：fd → file → private_data → socket → sk，找到协议栈对象。
• 从内核协议栈出发（数据到达，需要唤醒阻塞的进程）：sk → socket → file → 找到等待队列，唤醒进程。

1.4 为什么 socket () 要指定协议类型？这不是和分层矛盾吗？

你可能会问：网络协议不是分层的吗？为什么 socket(AF_INET, SOCK_STREAM, 0) 要在创建时就指定 IP 类型和传输层类型？这不是把各层 "揉在一起" 了吗？

这并不矛盾。 分层是协议栈内部数据处理 的层次划分（链路层→IP 层→传输层→应用层），而 socket() 是用户态创建通信端点的统一入口。

Linux 的 socket API 支持多种协议族：AF_INET（IPv4）、AF_INET6（IPv6）、AF_UNIX（本地域套接字）、AF_NETLINK（内核通信）等等。不同协议族的地址格式、头部结构、路由逻辑完全不同。创建时必须指定 family，内核才能：

1. 选择对应的协议族操作函数集 proto_ops（IPv4 是 inet_stream_ops，IPv6 是 inet6_stream_ops）；
2. 选择对应的传输协议 proto（TCP 是 tcp_prot，UDP 是 udp_prot）；
3. 分配对应大小的内存（TCP 分配 tcp_sock 大小，UDP 分配 inet_sock 大小）。

打个比方：分层像是工厂里的流水线（每一层做自己的事），而 socket() 像是下订单时选择 "用哪条流水线"------ 你得先告诉工厂你要生产什么产品，工厂才能安排对应的流水线。这两件事不冲突。

后续我们会看到，正是因为创建时选定了协议族，收包时才能通过五元组 （源 IP + 源端口 + 目的 IP + 目的端口 + 协议）精确锁定到特定的 sock。

---

二、TCP 服务端内核对象的创建与生命周期

2.1 socket ()：创建 socket 与 tcp_sock

当服务端调用 socket(AF_INET, SOCK_STREAM, 0) 时，内核做了两件事：

1. 创建一个 struct socket（BSD 层对象）；

2. 调用 inet_create()，分配一块内存，布局如下：

   ┌──────────────────────────────────────────┐
   │ struct tcp_sock │
   │ struct inet_connection_sock inet_conn; │ ← 第一个成员
   │ struct inet_sock icsk_inet; │ ← 第一个成员
   │ struct sock sk; │ ← 第一个成员
   │ ... TCP 私有字段（序列号、拥塞窗口等） │
   └──────────────────────────────────────────┘

inet_create() 返回的是 struct sock *（指向这块内存的起始地址，也就是 sk 的位置），然后 socket->sk = 这个指针。

C 语言模拟继承的关键 ：由于 tcp_sock 的第一个成员是 inet_connection_sock，其第一个成员是 inet_sock，其第一个成员是 sock，它们的首地址完全重合。因此：

struct sock *sk = ...;
struct tcp_sock *tp = (struct tcp_sock *)sk;        // ✅ 直接强转
struct inet_connection_sock *icsk = (struct inet_connection_sock *)sk; // ✅
struct inet_sock *inet = inet_sk(sk);                // ✅ 宏封装

内核提供了一系列内联宏来做这种转换：

• tcp_sk(sk) → struct tcp_sock *
• inet_csk(sk) → struct inet_connection_sock *
• inet_sk(sk) → struct inet_sock *

2.2 bind ()：绑定 IP + 端口

bind() 将 socket 与特定的本地 IP + 端口绑定。内核会：

1. 检查端口是否被占用（通过 bhash 绑定哈希表）；
2. 将 IP、端口写入 inet_sock 的对应字段；
3. 如果端口可用，将 sock 加入 bhash。

2.3 listen ()：设置监听状态，分配半连接队列

listen(fd, backlog) 不只是 "设置一个状态标志"，内核具体做了：

1. 将 sk->sk_state 设为 TCP_LISTEN；
2. 分配 struct inet_connection_sock 中的 icsk_accept_queue.listen_opt（即 struct listen_sock），其中包含半连接队列 （syn_table[] 哈希数组），用于存放 SYN_RCVD 状态的连接；
3. 设置 sk_max_ack_backlog = backlog（全连接队列最大长度）；
4. 将监听 sock 加入 inet_hashinfo 的 listening_hash（监听哈希表），这样后续收到 SYN 时才能找到它。

注意：只有 LISTEN 状态的 socket 才有 listen_opt（半连接队列），普通已连接 socket 的这个指针是 NULL。

2.4 三次握手：request_sock 的创建与流转

这是原文最需要修正的地方。request_sock 不是在三次握手成功时才创建的，完整时序是：

第一步：服务端收到客户端 SYN

• 内核在监听 socket 的半连接队列（listen_opt->syn_table）中创建一个 struct request_sock；
• 从 SYN 报文中提取客户端 IP、客户端端口、本机 IP、本机端口、MSS、时间戳、SACK、窗口缩放 等信息，全部存入 request_sock；
• 此时 request_sock 状态为 SYN_RCVD，服务端回复 SYN+ACK。

第二步：服务端收到客户端 ACK（三次握手完成）

• 内核从半连接队列中找到对应的 request_sock；

• 将其从半连接队列移除，移入全连接队列 （icsk_accept_queue 的 rskq_accept_head/tail 链表）；

• 此时 request_sock 仍然是一个轻量半成品 ，它不是完整的 tcp_sock，没有收发缓冲区，只保存握手信息。

  struct request_sock {
  struct sock *rsk_listener; // 指向父监听 socket
  __be32 rsk_daddr; // ✅ 对端 IP
  __be32 rsk_saddr; // 本端 IP
  __be16 rsk_dport; // ✅ 对端端口
  __be16 rsk_sport; // 本端端口
  // MSS、时间戳、SACK、窗口缩放等握手协商参数
  ...
  };

为什么用 request_sock 而不是直接创建 tcp_sock？ 因为高并发下，半连接队列可能同时存在大量尚未完成握手的连接。tcp_sock 非常大（包含序列号、拥塞窗口、RTT、SACK 等大量字段），而 request_sock 很小。握手阶段用轻量的 request_sock 可以大幅节省内存，直到 accept() 真正需要处理连接时才分配完整的 tcp_sock。

2.5 accept ()：取出 request_sock，创建新连接

用户调用 accept(listen_fd, &addr, &addrlen) 时，内核做了以下事情：

第一步：从全连接队列取出 request_sock

• 通过 listen_fd 找到监听 socket 的 sock；
• 从 inet_csk(sk)->icsk_accept_queue 的全连接链表头部取出一个 request_sock。

第二步：创建完整的 tcp_sock（核心）

• 调用 tcp_create_openreq_child()，分配一块全新的内存，布局就是前面讲过的 tcp_sock → inet_connection_sock → inet_sock → sock；

• 将 request_sock 中保存的信息拷贝到新创建的 sock 中：

  // net/ipv4/tcp_minisocks.c 中的关键逻辑（简化版）
  struct sock *tcp_create_openreq_child(struct sock *sk,
  struct request_sock *req,
  struct sk_buff *skb)
  {
  // 分配完整的 tcp_sock（内含 inet_connection_sock / inet_sock / sock）
  struct sock *newsk = inet_csk_alloc(sk->sk_family, GFP_ATOMIC);
  struct inet_sock *newinet = inet_sk(newsk);

    // ✅ 从 request_sock 拷贝对端 IP 和端口到新 inet_sock
    newinet->inet_daddr = req->rsk_daddr;   // 对端 IP
    newinet->inet_dport = req->rsk_dport;   // 对端端口
    newinet->inet_saddr = req->rsk_saddr;   // 本端 IP
    newinet->inet_sport = req->rsk_sport;   // 本端端口

    // ✅ 拷贝握手协商好的 MSS、时间戳、SACK、窗口缩放
    tcp_sk(newsk)->rx_opt = req->rsk_rx_opt;
    // ... 其他初始化

    newsk->sk_state = TCP_ESTABLISHED;
    return newsk;

  }

这就回答了你之前的疑问：accept 之后新 socket 的对端 IP 信息，是从 request_sock 里拷贝过来的 。request_sock 在收到 SYN 时就已经把对端 IP / 端口存好了，accept 时只是做一次信息转移。

第三步：创建新的 socket 和 file，分配新 fd

• 创建一个新的 struct socket，socket->sk = newsk；
• 创建一个新的 struct file，file->private_data = socket，socket->file = file；
• 在进程的文件描述符表中分配一个新 fd，指向这个新 file；
• 将新 sock 加入 inet_hashinfo 的 ehash（已连接哈希表），这样后续数据包才能通过五元组找到它。

第四步：释放 request_sock

• 临时的 request_sock 完成了它的使命，被 kfree 释放。

最终，accept() 返回新 fd 给用户态。监听 socket 本身完全不受影响，继续监听新的连接。

至此，一条 TCP 连接在内核中的完整对象体系就建立了： 新fd → 新file → 新socket → 新sock(tcp_sock) 而这个新 tcp_sock 中的对端 IP / 端口，正是从 request_sock 拷贝而来。

---

三、端口号的真实作用：不是绑定进程，而是映射 sock

3.1 纠正误解：端口号不直接绑定进程

我们常说 "端口号标识一个进程"，这是一个宏观现象的简化描述，不是内核的实际机制。

真实情况是：

• 端口号绑定在 sock 上 （通过 bind() 写入 inet_sock 的 inet_num 字段）；
• sock 通过 socket → file → fd 被进程持有；
• 一个进程可以持有多个 sock，占用多个端口；
• 多个进程也可以通过 SO_REUSEPORT 共享同一个端口（内核做负载均衡）。

所以，端口号和进程之间没有直接的映射关系 ，中间隔着 sock 这一层。

3.2 inet_hashinfo：用五元组查找 sock

TCP 和 UDP 各自维护一个全局的 struct inet_hashinfo 实例（tcp_hashinfo / udp_table），它是所有 sock 的 "总目录"：

struct inet_hashinfo {
    struct inet_ehash_bucket     *ehash;          // 已连接 sock 哈希表
    struct inet_listen_hashbucket *listening_hash; // 监听 sock 哈希表
    struct inet_bind_bucket      **bhash;          // bind 端口冲突检测表
};

哈希表	存什么	查找 key
ehash	所有已建立连接的 sock	完整五元组
listening_hash	所有 LISTEN 状态的 sock	本地 IP + 本地端口
bhash	已被 bind 的端口	本地端口

注意：inet_hashinfo 本身不存储五元组 ，它存储的是 sock 的哈希表。五元组字段（源 IP、源端口、目的 IP、目的端口）存储在每个 sock 内嵌的 sock_common 中，五元组只是作为查找 key 用来计算哈希值、定位桶、再在桶内逐字段比对。

3.3 收包完整路径：从网卡到 sock 接收缓冲区

当一个 TCP 报文到达服务端时：

1. 网卡 收到帧，驱动生成 struct sk_buff（skb），整个帧（以太网头 + IP 头 + TCP 头 + 载荷）都在 skb 的一块连续内存中；
2. 链路层 剥掉以太网头（skb_pull 移动 data 指针，头部数据仍保留在内存中，通过 mac_header 偏移书签访问）；
3. IP 层 解析 IP 头，提取源 IP、目的 IP，查路由表确认是本机包，根据 protocol 字段（TCP=6）交给 TCP 模块；
4. TCP 模块 （tcp_v4_rcv）：
   • 从 skb 的 network_header 书签找回 IP 头，拿到源 IP、目的 IP；
   • 从 TCP 头拿到源端口、目的端口；
   • 组成五元组 ：{协议, 源IP, 源端口, 目的IP, 目的端口}；
   • 调用 __inet_lookup()，先用五元组算哈希值定位 ehash 桶，遍历桶内链表逐字段比对，找到对应的 struct sock；
   • 如果 ehash 没找到（可能是新连接的 SYN），再查 listening_hash，找到监听 sock；
5. 找到 sock 后，将 skb 挂入 sock->sk_receive_queue（该 sock 的接收缓冲区）；
6. 用户态进程调用 read(fd, buf) / recv(fd, buf)，通过 fd → file → socket → sk 找到这个 sock，将 sk_receive_queue 中的数据拷贝到用户空间。

接收缓冲区和发送缓冲区都维护在内核内存中 ，是 struct sock 里的 sk_buff_head 链表（sk_receive_queue / sk_write_queue），不是用户进程的内存。每个 sock 有自己独立的收发缓冲区。

3.4 为什么必须用五元组，端口号不够？

服务端 8080 端口同时服务两个客户端：

• 客户端 A：10.0.0.5:50001
• 客户端 B：10.0.0.6:49152

两个报文的目的端口都是 8080，如果只凭端口号，只能找到 "8080 端口对应的那一组 sock"，但区分不开 A 和 B 各自的连接。必须追加对端 IP + 对端端口，组成完整五元组，才能定位到各自独立的 sock，进而进入各自独立的接收缓冲区。

这就是为什么 socket() 创建时要指定协议类型 ------ 协议类型（TCP/UDP）本身就是五元组的组成部分之一，TCP 和 UDP 各自有独立的 hashinfo，天然分开。

---

四、总结

1. fd 与 socket 的关联 ：fd → 进程文件描述符表 → struct file → file->private_data → struct socket → socket->sk → struct sock。file 和 socket 互相指向，socket 和 sock 互相指向，形成完整的对象链。
2. TCP 服务端对象生命周期 ：
   • socket()：创建 socket + tcp_sock（内嵌 inet_connection_sock → inet_sock → sock）；
   • bind()：绑定本地 IP + 端口；
   • listen()：设置 LISTEN 状态，分配半连接队列，加入监听哈希表；
   • 收到 SYN ：创建 request_sock（轻量半成品，存对端 IP / 端口 / 握手参数），放入半连接队列；
   • 三次握手完成 ：request_sock 从半连接队列移入全连接队列；
   • accept() ：取出 request_sock，创建新的 tcp_sock + socket + file + fd，将 request_sock 中的对端 IP / 端口拷贝到新 sock ，释放 request_sock。
3. 端口号的真实作用 ：端口号不直接绑定进程，而是绑定在 sock 上。收包时内核通过五元组 查 inet_hashinfo 哈希表，定位到特定 sock，数据包进入该 sock 的接收缓冲区。进程只是通过 fd 持有这个 sock。
4. C 语言模拟继承 ：tcp_sock → inet_connection_sock → inet_sock → sock，每层第一个成员地址重合，通过指针强转实现 "继承" 效果，内核用 tcp_sk() / inet_csk() / inet_sk() 等宏封装转换。

这就是 TCP 连接在内核中的完整对象模型，也是 "Linux 一切皆文件" 在网络子系统中的具体体现。
