[简单理解]RAG知识库？

标准RAG基础全流程拆解（你写的这条链路是最经典朴素RAG）

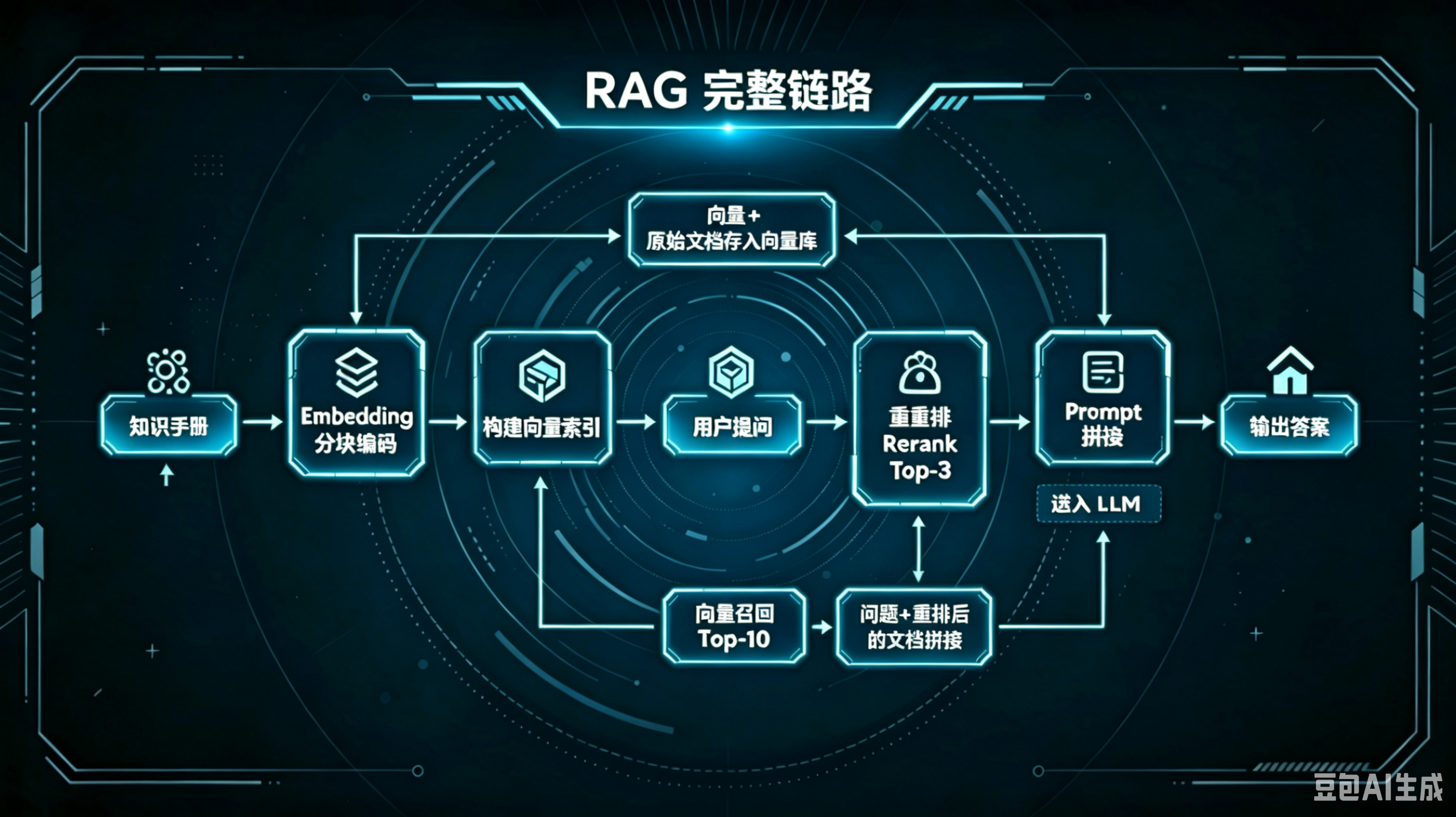

手写的完整流程：

知识手册 → Embedding 分块编码 → 构建向量索引，向量 + 原始文档存入向量库 → 用户提问 → 向量召回 (捞取 Top‑10 候选片段) → 重排 Rerank (精选 Top‑3) → Prompt 拼接 (问题 + 3 份参考文档) 送入 LLM → 输出答案

一、逐环节详细解释

阶段 1：文档预处理（离线，一次性做完）

原始文档：PDF、Word、知识库手册、markdown 等
文档分块 Chunking

❗这里刚好用到刚刚聊的 固定 stride 滑动窗口切分 ！

把长文档切成一块块短片段chunk，参数：chunk_size(窗口大小window_size)、chunk_overlap重叠长度，stride = chunk_size‑overlap

为什么需要重叠？防止一句话被一刀切成两个 chunk、语义断裂，就是你前面 PPT 里面 LLM 文本滑窗。
Embedding

每一个文本块chunk送入嵌入模型，转换成固定维度浮点向量，向量代表这段文字的语义
存入向量数据库

存两份东西：chunk向量 + 原始文本 chunk、页码、来源文件名等元数据
向量库会建立专门索引 (FAISS、HNSW 等)，用来做高速相似度搜索

⚠️向量库不会丢掉原文！向量只是用来做检索的钥匙；最终给大模型的仍然是原始文字，不是向量。

阶段 2：用户在线问答（实时流程）

用户输入问题
问题 Embedding ：把用户提问，用同一个 Embedding 模型转为查询向量
初筛召回 (Retrieval)
在向量库里面，计算问题向量和全部文档块向量之间余弦相似度，返回相似度最高的 Top‑10 片段

优点：速度极快，支持百万级文档
缺点：粗筛，精度一般，容易出现语义相似但是文字事实无关的噪声

重排序 Rerank
把刚刚召回出来的 10 条候选片段，丢进专门的重排模型 (Cross‑Encoder)
重排模型同时看【用户问题 + 整条文档】做精细打分，重新排序，选出质量最高 Top‑3

召回：粗、快、广，宁多勿漏；重排：精、慢、准，做二次筛选

Prompt 组装
把用户问题、筛选好的 3 段参考上下文，拼接到提示词模板

参考资料：
【文档1】xxx
【文档2】xxx
【文档3】xxx
根据上面材料回答问题：{用户提问}
送入大模型生成答案
LLM 阅读参考文档，生成回答并且尽量引用知识库内容，减少幻觉。

二、流程图文字版

复制代码

【离线构建知识库】
原始文档 → 滑动窗口分块(stride+overlap) → embedding → (向量+原文)存入向量数据库

【在线问答】
用户提问 → 问题embedding →向量数据库相似度召回Top‑10 →Rerank重排筛选Top‑3 →构造提示词(问题+上下文) →大模型生成回答

三、每个环节常见坑点

步骤	最常见问题
分块 Chunking	chunk 大小不合理，或者 overlap=0，完整句子被切开，关键信息被拆分到两个块（就是为什么要用带重叠 stride 滑窗）
Embedding	问题、文档使用不一样的 embedding 模型，向量不在同一个语义空间，召回完全错乱
向量召回	只靠余弦相似度，字面相近但是事实无关，召回很多无效内容，这一步就是为什么需要重排
Rerank	召回数量太少 (比如直接召回 top3)，重排没有选择空间；召回太多则速度变慢
Prompt 拼接	上下文过长超过大模型上下文窗口上限，产生截断

四、和前面三个滑窗算法做联动回顾

RAG 文档分块 = LLM 一维固定 stride 滑动窗口
CNN stride：二维图像固定步长滑窗
KMP：一维、内容驱动动态步长滑窗（精确字符串匹配 ，RAG 是语义相似度匹配，完全不一样）

补充区分：

KMP 是字面关键词精确查找 ；向量召回是模糊语义查找，哪怕用词不一样，只要意思接近就能找出来。

五、最简 Python 伪代码（逻辑版，不可直接运行，方便理解）

python 复制代码

#离线阶段
def build_knowledge_base(文档,chunk_size,overlap):
    chunks = sliding_window_split(文档,window_size=chunk_size,stride=chunk_size-overlap)
    for chunk in chunks:
        vec = embedding_model.encode(chunk)
        vector_db.insert(vector=vec,text=chunk)

#在线问答
def rag_answer(question):
    q_vec = embedding_model.encode(question)
    #向量召回 top10
    candidates = vector_db.search(q_vec,top_k=10)
    #重排取top3
    top3 = rerank_model.rerank(query=question,docs=candidates,top_k=3)
    #拼接prompt
    prompt = build_prompt(question,top3)
    answer = llm.chat(prompt)
    return answer

六、RAG核心三步可视化：分块、召回、重排

为直观理解RAG核心流程差异，以下通过可视化流程示意图+通俗解析，拆解分块、向量召回、重排三个关键环节的执行逻辑、数据变化和核心作用。

6.1 第一步：文档分块可视化（离线预处理）

核心规则：固定窗口大小+固定重叠长度，LLM滑动窗口切分，避免语义断裂

复制代码

原始完整长文档：【A B C D E F G H I J】
窗口大小chunk_size=4 ｜ 重叠overlap=2 ｜ 步长stride=2

分块过程：
Chunk1：【A B C D】
Chunk2：【C D E F】 （重叠2个字符：C D）
Chunk3：【E F G H】 （重叠2个字符：E F）
Chunk4：【G H I J】 （重叠2个字符：G H）

最终入库：4个文本块 + 对应4组语义向量

关键作用：将超长文档切割为大模型可处理的短片段，窗口重叠设计完美规避句子、关键信息被生硬切割的问题。

6.2 第二步：向量召回可视化（在线粗筛）

核心规则：语义相似度匹配，广撒网、宁多勿漏，粗筛Top10候选片段

复制代码

用户提问：【针对 C F H 相关知识点解答】
问题Embedding：生成提问语义向量Q

向量库匹配逻辑：
Q VS 所有Chunk向量 → 计算余弦相似度，从高到低排序
初筛结果（Top10）：
✅Chunk2【C D E F】（高度相关）
✅Chunk3【E F G H】（高度相关）
✅Chunk1【A B C D】（部分相关）
❌Chunk5【xxx】（语义相近、事实无关噪声）
❌Chunk6【xxx】（低相关冗余内容）
......（共10条候选）

关键作用：依托向量数据库高速检索，快速过滤海量知识库内容，保留大概率相关片段，速度快、覆盖全，但存在少量噪声。

6.3 第三步：重排Rerank可视化（在线精筛）

核心规则：全文语义精细校验，去噪提纯、择优留存，精选Top3优质片段

复制代码

输入：召回阶段10条候选片段
重排模型逐一对齐【用户提问+完整文本块】精细打分

重排打分排序后：
1. Chunk2【C D E F】（匹配度98%，核心相关）
2. Chunk3【E F G H】（匹配度95%，核心相关）
3. Chunk1【A B C D】（匹配度82%，辅助相关）
--------- 以下全部淘汰 ---------
4. 噪声片段（匹配度45%，无关）
5. 冗余片段（匹配度30%，无效）
......

最终留存：Top3高质量文本块，送入LLM生成答案

关键作用：弥补向量召回的精度缺陷，剔除语义相似但事实无关的噪声，筛选出最贴合用户问题的核心上下文，提升回答准确率。

6.4 三步核心差异可视化总结

流程环节	核心特点	工作逻辑	核心目标
文档分块	离线、固定规则、无筛选	滑动窗口均匀切分，保留重叠语义	适配模型输入长度，保全文本语义
向量召回	在线、高速、粗筛选	向量语义相似度匹配，批量召回Top10	全覆盖、不遗漏有效信息
重排Rerank	在线、精细、精筛选	全文语义精准打分，过滤噪声留存Top3	提精度、降噪、优化上下文质量

html 复制代码

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>RAG 完整流程动态可视化动画</title>
    <style>
        * {
            margin: 0;
            padding: 0;
            box-sizing: border-box;
            font-family: "Microsoft Yahei", sans-serif;
        }

        body {
            background: #0f172a;
            color: #f1f5f9;
            padding: 40px 20px;
        }

        .container {
            max-width: 1200px;
            margin: 0 auto;
        }

        h1 {
            text-align: center;
            margin-bottom: 10px;
            color: #38bdf8;
            font-size: 28px;
        }

        .desc {
            text-align: center;
            color: #94a3b8;
            margin-bottom: 40px;
        }

        .stage-tip {
            text-align: center;
            font-size: 18px;
            color: #facc15;
            margin-bottom: 30px;
            height: 24px;
        }

        .flow-wrap {
            display: flex;
            flex-direction: column;
            gap: 24px;
        }

        .box {
            background: #1e293b;
            border-radius: 12px;
            padding: 20px;
            border: 1px solid #334155;
            transition: all 0.5s ease;
            opacity: 0.4;
            transform: translateY(10px);
        }

        .box.active {
            opacity: 1;
            transform: translateY(0);
            border-color: #38bdf8;
            box-shadow: 0 0 15px #38bdf840;
        }

        .box-title {
            font-size: 16px;
            color: #e2e8f0;
            margin-bottom: 12px;
            display: flex;
            align-items: center;
            gap: 8px;
        }

        .box-title span {
            display: inline-block;
            width: 24px;
            height: 24px;
            line-height: 24px;
            text-align: center;
            border-radius: 50%;
            background: #38bdf8;
            color: #000;
            font-weight: bold;
            font-size: 14px;
        }

        .chunk-list {
            display: flex;
            flex-wrap: wrap;
            gap: 10px;
        }

        .chunk {
            padding: 8px 12px;
            background: #334155;
            border-radius: 6px;
            font-size: 14px;
            transition: all 0.4s ease;
        }

        .chunk.overlap {
            background: #22d3ee33;
            border: 1px solid #22d3ee;
        }

        .chunk.in-db {
            background: #10b98133;
            border: 1px solid #10b981;
        }

        .query-box {
            padding: 10px 14px;
            background: #facc1522;
            border: 1px solid #facc15;
            border-radius: 6px;
            color: #facc15;
            display: inline-block;
        }

        .ret-list .item {
            padding: 8px 12px;
            border-radius: 6px;
            font-size: 14px;
            margin-bottom: 8px;
            background: #334155;
            transition: all 0.4s ease;
        }

        .item.high {
            background: #10b98133;
            border: 1px solid #10b981;
        }

        .item.low {
            background: #ef444422;
            border: 1px solid #ef4444;
            opacity: 0.5;
        }

        .arrow {
            text-align: center;
            color: #38bdf8;
            font-size: 20px;
            margin: 4px 0;
            opacity: 0;
            transition: all 0.3s ease;
        }

        .arrow.show {
            opacity: 1;
        }

        .btn-wrap {
            text-align: center;
            margin-top: 40px;
        }

        button {
            padding: 12px 30px;
            font-size: 16px;
            border: none;
            border-radius: 8px;
            background: #38bdf8;
            color: #000;
            font-weight: bold;
            cursor: pointer;
            transition: 0.3s;
            margin: 0 8px;
        }

        button:hover {
            background: #0ea5e9;
        }

        button.reset {
            background: #64748b;
            color: #fff;
        }

        .answer-box {
            margin-top: 12px;
            padding: 14px;
            background: #a855f722;
            border: 1px solid #a855f7;
            border-radius: 8px;
            color: #e9d5ff;
            opacity: 0;
            transition: all 0.5s ease;
        }

        .answer-box.show {
            opacity: 1;
        }
    </style>
</head>
<body>
    <div class="container">
        <h1>RAG 完整流程动态可视化动画</h1>
        <p class="desc">离线分块入库 → 在线提问 → 向量召回Top10 → 重排Top3 → LLM 生成答案</p>
        <div class="stage-tip" id="stageTip">点击「开始播放」启动动画</div>

        <!-- 1.原始文档分块 -->
        <div class="box" id="box1">
            <div class="box-title"><span>1</span>文档滑动窗口分块（离线）</div>
            <p style="color:#94a3b8;font-size:14px;margin-bottom:10px;">窗口大小=4，重叠=2，步长=2，带重叠防语义断裂</p>
            <div class="chunk-list">
                <div class="chunk" id="c1">Chunk1: A B C D</div>
                <div class="chunk" id="c2">Chunk2: <span class="overlap">C D</span> E F</div>
                <div class="chunk" id="c3">Chunk3: <span class="overlap">E F</span> G H</div>
                <div class="chunk" id="c4">Chunk4: <span class="overlap">G H</span> I J</div>
            </div>
        </div>

        <div class="arrow" id="arr1">↓</div>

        <!-- 2.向量化入库 -->
        <div class="box" id="box2">
            <div class="box-title"><span>2</span>Embedding 向量化 + 向量数据库入库</div>
            <p style="color:#94a3b8;font-size:14px;margin-bottom:10px;">文本块转为语义向量，向量+原文存入向量库</p>
            <div class="chunk-list" id="dbList">
            </div>
        </div>

        <div class="arrow" id="arr2">↓</div>

        <!-- 3.用户提问 -->
        <div class="box" id="box3">
            <div class="box-title"><span>3</span>用户提问 + 问题 Embedding</div>
            <div class="query-box" id="queryText">问题：针对 C、F、H 相关知识点解答</div>
        </div>

        <div class="arrow" id="arr3">↓</div>

        <!-- 4.向量召回Top10 -->
        <div class="box" id="box4">
            <div class="box-title"><span>4</span>向量粗召回（Top10 广筛、宁多勿漏）</div>
            <p style="color:#94a3b8;font-size:14px;margin-bottom:10px;">余弦相似度匹配，批量召回，包含少量噪声</p>
            <div class="ret-list" id="retList">
                <div class="item" id="r1">Chunk2【C D E F】- 高度相关</div>
                <div class="item" id="r2">Chunk3【E F G H】- 高度相关</div>
                <div class="item" id="r3">Chunk1【A B C D】- 部分相关</div>
                <div class="item" id="r4">Chunk5【xxx】- 语义相近无关（噪声）</div>
                <div class="item" id="r5">Chunk6【xxx】- 低相关冗余</div>
            </div>
        </div>

        <div class="arrow" id="arr4">↓</div>

        <!-- 5.重排Top3 -->
        <div class="box" id="box5">
            <div class="box-title"><span>5</span>Rerank 重排精筛（留存 Top3 优质上下文）</div>
            <p style="color:#94a3b8;font-size:14px;margin-bottom:10px;">精细语义打分，过滤噪声，提纯上下文</p>
            <div class="ret-list" id="rerankList">
            </div>
        </div>

        <div class="arrow" id="arr5">↓</div>

        <!-- 6.LLM生成答案 -->
        <div class="box" id="box6">
            <div class="box-title"><span>6</span>Prompt 拼接 + LLM 生成最终答案</div>
            <div class="answer-box" id="answerBox">
                根据参考文档中 C、F、H 相关知识点：<br/><br/>
                1. C、D、E、F 模块核心知识点覆盖基础定义与使用规则；<br/>
                2. E、F、G、H 模块为拓展应用知识点，承接前文基础内容；<br/>
                3. 结合上下文可完整解答对应考点，无幻觉、答案贴合内部知识库。
            </div>
        </div>

        <div class="btn-wrap">
            <button id="playBtn">开始播放动画</button>
            <button class="reset" id="resetBtn">重置动画</button>
        </div>
    </div>

    <script>
        // 获取所有DOM
        const stageTip = document.getElementById('stageTip');
        const playBtn = document.getElementById('playBtn');
        const resetBtn = document.getElementById('resetBtn');

        const boxes = [
            document.getElementById('box1'),
            document.getElementById('box2'),
            document.getElementById('box3'),
            document.getElementById('box4'),
            document.getElementById('box5'),
            document.getElementById('box6')
        ];

        const arrows = [
            document.getElementById('arr1'),
            document.getElementById('arr2'),
            document.getElementById('arr3'),
            document.getElementById('arr4'),
            document.getElementById('arr5')
        ];

        const dbList = document.getElementById('dbList');
        const rerankList = document.getElementById('rerankList');
        const answerBox = document.getElementById('answerBox');

        // 重置所有状态
        function resetAll() {
            boxes.forEach(box => box.classList.remove('active'));
            arrows.forEach(arr => arr.classList.remove('show'));
            dbList.innerHTML = '';
            rerankList.innerHTML = '';
            answerBox.classList.remove('show');
            stageTip.innerText = '点击「开始播放」启动动画';
            // 重置召回列表样式
            document.querySelectorAll('.ret-list .item').forEach(item => {
                item.classList.remove('high','low');
            });
        }

        // 延时函数
        function sleep(ms) {
            return new Promise(resolve => setTimeout(resolve, ms));
        }

        // 动画主流程
        async function runAnimation() {
            resetAll();
            playBtn.disabled = true;

            // 1.分块
            stageTip.innerText = '步骤1：滑动窗口分块，生成带重叠文本块';
            boxes[0].classList.add('active');
            await sleep(1200);

            // 箭头1
            arrows[0].classList.add('show');
            await sleep(600);

            // 2.入库
            stageTip.innerText = '步骤2：文本Embedding，向量+原文存入向量数据库';
            boxes[1].classList.add('active');
            const chunksText = ['Chunk1: A B C D','Chunk2: C D E F','Chunk3: E F G H','Chunk4: G H I J'];
            for(let text of chunksText){
                let div = document.createElement('div');
                div.className = 'chunk in-db';
                div.innerText = text;
                dbList.appendChild(div);
                await sleep(300);
            }
            await sleep(1000);

            // 箭头2
            arrows[1].classList.add('show');
            await sleep(600);

            // 3.用户提问
            stageTip.innerText = '步骤3：用户提问，问题生成Embedding查询向量';
            boxes[2].classList.add('active');
            await sleep(1200);

            // 箭头3
            arrows[2].classList.add('show');
            await sleep(600);

            // 4.向量召回
            stageTip.innerText = '步骤4：向量数据库相似度召回，粗筛Top10（含噪声）';
            boxes[3].classList.add('active');
            // 标记高低质量
            document.getElementById('r1').classList.add('high');
            document.getElementById('r2').classList.add('high');
            document.getElementById('r3').classList.add('high');
            document.getElementById('r4').classList.add('low');
            document.getElementById('r5').classList.add('low');
            await sleep(1500);

            // 箭头4
            arrows[3].classList.add('show');
            await sleep(600);

            // 5.重排
            stageTip.innerText = '步骤5：Rerank重排降噪，精准筛选Top3优质上下文';
            boxes[4].classList.add('active');
            const top3 = [
                '1. Chunk2【C D E F】 匹配度98%',
                '2. Chunk3【E F G H】 匹配度95%',
                '3. Chunk1【A B C D】 匹配度82%'
            ];
            for(let text of top3){
                let div = document.createElement('div');
                div.className = 'item high';
                div.innerText = text;
                rerankList.appendChild(div);
                await sleep(400);
            }
            await sleep(1200);

            // 箭头5
            arrows[4].classList.add('show');
            await sleep(600);

            // 6.生成答案
            stageTip.innerText = '步骤6：拼接Prompt，LLM基于知识库生成答案，杜绝幻觉';
            boxes[5].classList.add('active');
            answerBox.classList.add('show');

            stageTip.innerText = '✅ RAG 全流程动画演示完毕！';
            playBtn.disabled = false;
        }

        // 绑定事件
        playBtn.addEventListener('click', runAnimation);
        resetBtn.addEventListener('click', resetAll);
    </script>
</body>
</html>
