ADC基准电压与参考电压详细解读：以STM32和28335为例

ADC的参考电压和基准电压

ADC（模数转换器）是将模拟信号转换为数字信号的设备。转换过程中，需要一个参考电压（Vref）作为转换的基准。这个参考电压决定了ADC的输入范围，通常ADC输出的数字值表示输入电压相对于参考电压的比例。

1. ADC基准电压和参考电压是什么？

1.1 参考电压（ADC Reference Voltage, Vref）

• • 参考电压定义 ：ADC转换时实际使用的电压基准 ，通常称为Vref，决定了ADC能容忍的输入电压范围 ，即定义了ADC的满量程输入电压。例如，对于一个12位ADC，如果Vref=3.3V，那么输入电压0V对应数字输出0，3.3V对应4095即（2^12-1）。

• • 数学关系 ：数字输出 = (Vin / Vref) × (2^N - 1)

  • • Vin：输入电压

  • • Vref：参考电压

  • • N：ADC分辨率（位数）

关键结论：参考电压直接决定了ADC的测量范围，但并非完全等于测量范围。

• • 对于单端输入的ADC：

  • • 当输入电压为0V时，ADC输出码 = 0

  • • 当输入电压 = Vref（参考电压）时，ADC输出码 = 满量程码

  • • 测量范围 = 0, Vref

• • 对于差分输入的ADC：

  • • 当输入电压差 = -Vref/2 时，ADC输出码 = 0

  • • 当输入电压差 = +Vref/2 时，ADC输出码 = 满量程码

  • • 测量范围 = -Vref/2, +Vref/2

1.2 基准电压（Voltage Reference）

• • 基准电压定义 ：通常指一个高精度、高稳定性的电压源，用于提供参考电压（可以不局限于为ADC提供参考电压）。基准电压源可以是内部的（芯片内置）或外部的（外部电路提供）。内部基准电压通常由带隙基准（Bandgap）电路产生，外部基准则可以使用专门的基准电压芯片（如TL431、REF系列等）。

• • 特性：

  • • 低温度系数（通常<50ppm/℃）

  • • 低噪声（微伏级别）

  • • 长期稳定性好

  • • 可以是内部电路或外部专用芯片

1.3 基准电压与参考电压的关系

• • 基准电压 ：是一个高精度、高稳定度的电压源，它可以是ADC参考电压的来源，也可以用于系统其他部分（如DAC、比较器等）。基准电压可以是内部的（如芯片内置的带隙基准）或外部的（如专用基准芯片）。

• • 参考电压 ：是ADC转换时使用的实际参考电压，它可以直接来自于基准电压，也可以来自电源电压或其他电压。

基准电压既可以作为参考电压直接使用，也可以用于校准和修正。

• • 情况一：基准电压作为参考电压

  • • 当ADC的参考电压选择为内部基准或外部基准时，这个基准电压就是参考电压，直接决定ADC的测量范围。例如，STM32的ADC可以选择内部基准VREFINT（约1.2V）作为参考电压，此时ADC的测量范围就是0~1.2V。

// STM32L4内部基准作为参考电压的配置
void ADC_UseInternalRefAsVref(void)
{
    // 1. 使能内部基准电压（VREFINT）
    ADC->CCR |= ADC_CCR_VREFEN;

    // 2. 配置ADC使用内部基准作为参考电压
    ADC->CCR |= ADC_CCR_VSEL_0;// 选择2.5V内部基准

    // 3. 此时ADC的测量范围变为0~2.5V
    //而不是默认的0~VDDA

    // 优势：提高低电压测量精度
    // 例如：测量0~1V的传感器信号
    // 使用VDDA(3.3V)：分辨率为3.3V/4096 ≈ 0.8mV
    // 使用内部基准(2.5V)：分辨率为2.5V/4096 ≈ 0.61mV
    // 分辨率提升了约30%
}

• • 情况二：基准电压用于修正

  • • 当ADC使用其他参考电压（如VDDA）时，内部基准电压（VREFINT）可以用来校准VDDA的实际值，从而修正ADC的测量结果。这种情况下，内部基准电压并不直接作为参考电压，而是作为一个已知的、稳定的电压来测量VDDA的波动，从而计算出实际的参考电压值。

// 当使用VDDA作为参考电压时，用内部基准校准
void ADC_CalibrateWithInternalRef(void)
{
    // 情况：ADC使用VDDA作为参考电压
    // 但VDDA的实际值可能不是精确的3.3V

    // 1. 测量内部基准电压通道
    uint16_t vrefint_raw = ADC_ReadChannel(ADC_CHANNEL_VREFINT);

    // 2. 读取出厂校准值（在3.3V VDDA下测量的VREFINT值）
    uint16_t vrefint_cal = *(uint16_t*)0x1FFF75AA;

    // 3. 计算实际VDDA
    // 已知：出厂时VDDA=3.3V，VREFINT典型值=1.2V
    // 公式：实际VDDA = (3.3V × vrefint_cal) / vrefint_raw
    float vdda_actual = (3.3f * vrefint_cal) / vrefint_raw;

    // 4. 用实际VDDA校准所有测量值
    // 原来：电压 = (ADC码/4095) × 3.3V（假设值）
    // 现在：电压 = (ADC码/4095) × vdda_actual（实际值）
}

基准电压（Voltage Reference）
↓（可以作为）
参考电压（ADC Reference, Vref）
↓（决定）
ADC测量范围
↓（影响）
ADC分辨率（LSB = Vref / (2^N - 1)）

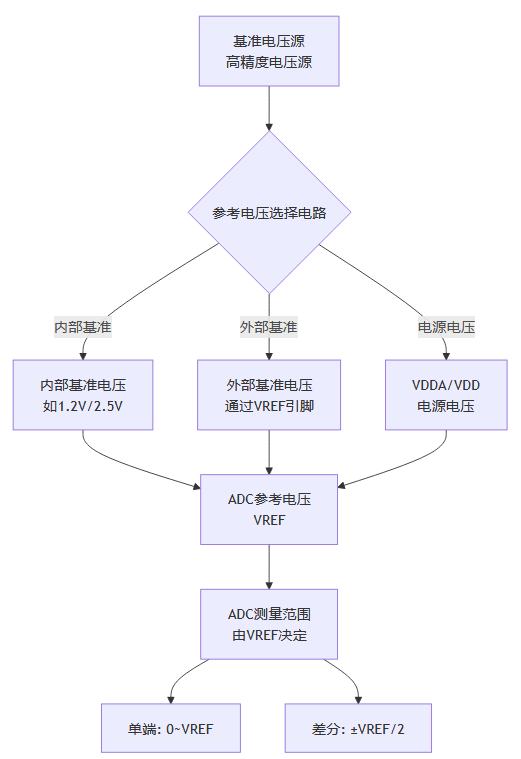

1.4 ADC参考电压的来源

• • 内部基准电压（如带隙基准,1.2V、2.5V等）

• • 外部基准电压引脚接入的电压（通过VREF+引脚接入）

• • 电源电压（如VDD）等

来源类型	优点	缺点	适用场景
内部基准	集成度高、成本低、简单	精度较低（±1-2%）、温漂大、噪声较高	一般精度要求、消费电子
外部基准	精度高（±0.1%以下）、温漂小、噪声低	增加成本、占用PCB面积、设计复杂	精密测量、工业控制
电源电压	无需额外电路、成本最低	精度最差、随电源波动	低成本应用、比例测量

• • 参考电压决定了ADC的测量范围，参考电压是多少，ADC的输入范围就是0到该电压（单端情况下）。

• • 基准电压可以是参考电压的来源，也可以仅用于校准。

• • 内部基准电压既可以直接作为参考电压使用，也可以用来校准其他参考电压（如VDDA）。

2. 实际工程中的三种场景

场景一：内部基准直接作为参考电压

适用于：需要固定、稳定的测量范围

• • 优点：不依赖外部电源质量

• • 缺点：基准电压值固定，可能不满足所有需求

例如：使用STM32内部1.2V基准

• • ADC测量范围：0~1.2V

• • 分辨率：1.2V/4096 ≈ 0.29mV（12位ADC）

• • 适合测量小信号传感器

场景二：外部基准作为参考电压

适用于：高精度测量

• • 优点：精度高、温漂小、噪声低

• • 缺点：增加成本和PCB面积

例如：使用外部REF5025基准芯片

• • 基准电压：2.500V ± 0.05%

• • ADC测量范围：0~2.500V

• • 精度：主要取决于基准精度

场景三：电源作为参考电压，内部基准用于校准

适用于：低成本、中等精度应用

• • 优点：节省成本

• • 缺点：精度受电源影响

流程：

• • ADC使用VDDA（3.3V）作为参考

• • 定期测量内部基准电压通道

• • 计算VDDA实际值

• • 用实际VDDA校准所有测量

3. 不同MCU的片上ADC参考电压

不同MCU的ADC参考电压来源可能不同，通常可以通过寄存器配置选择。

3.1 STM32F1

STM32的ADC参考电压来源取决于具体型号。对于有Vref+和Vref-引脚的型号，参考电压可以由外部提供；对于没有这些引脚的型号，参考电压通常来自电源电压（VDDA和VSSA）。

参考电压来源

• • 外部参考电压：通过Vref+和Vref-引脚接入。Vref+接正参考电压，Vref-接负参考电压（通常是地）。

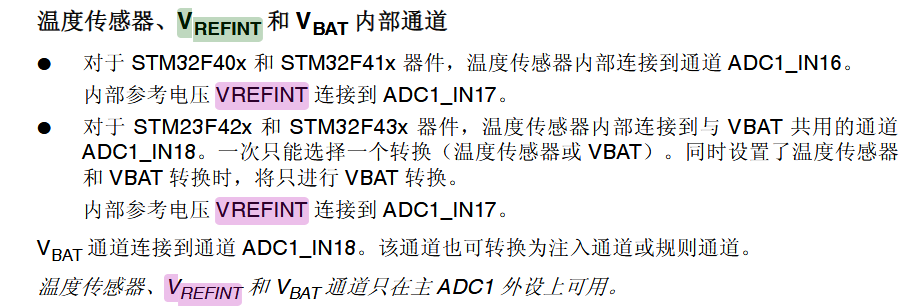

• • 内部参考电压：STM32内部有一个内置的参考电压（VREFINT），但这个电压并不是直接作为ADC的参考电压，而是用于校准或测量内部参考电压值 ，以便进行更精确的转换。实际上，ADC的参考电压仍然是VDDA（模拟电源电压）或外部Vref+。注意：有些STM32型号内部有可选的参考电压源，但通常还是需要外部参考电压来获得高精度。

• • 在STM32中，ADC的参考电压默认是VDDA（模拟电源电压）。如果使用外部参考电压，需要将Vref+连接到外部基准电压源电路，并且VDDA也必须供电（通常VDDA和Vref+可以连接在一起，但为了精度，有时会分开）。

• • 内部参考电压（VREFINT）：STM32内部有一个带隙基准电压，大约1.2V（具体值见数据手册），它连接到ADC的一个内部通道（通常为通道17）。用户可以通过读取这个通道的值来反推VDDA的电压，从而校准ADC的测量。但注意，这个内部参考电压并不是直接作为ADC的参考电压（即ADC的参考电压仍然是VDDA或外部Vref+），它只是用于校准。

• • 配置：在STM32中，ADC的参考电压来源通常由硬件电路决定，软件上不能随意选择参考电压来源（除了少数系列，如STM32L0，可以通过配置选择内部参考电压作为ADC的参考电压）。对于大多数STM32，参考电压是固定的（VDDA或外部Vref+），软件只能选择是否使用内部参考电压通道进行校准。

• • 例如，在STM32F1中，ADC的参考电压就是VDDA和VSSA。没有寄存器可以选择其他参考电压。而在STM32L系列中，ADC支持可编程的参考电压，可以选择内部参考电压（VREFINT）作为参考电压，但需要注意内部参考电压的精度和温度漂移。

3.2 ARM类型

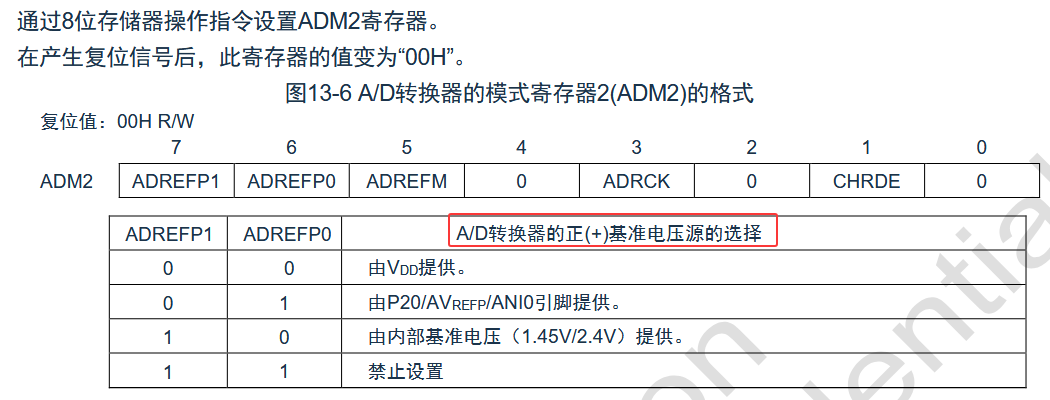

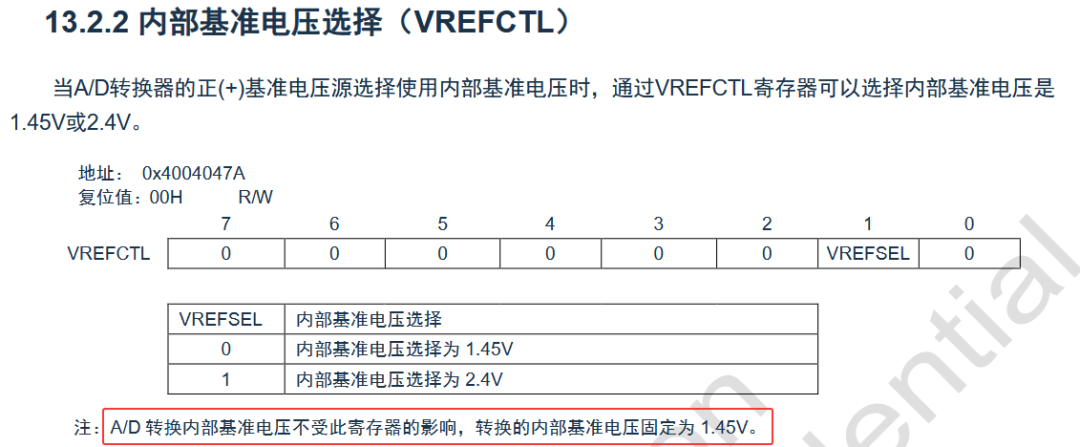

• • 可以控制内部基准电压值，但是AD只能使用1.45V的基准电压作为内部参考电压



• • AD可通过配置选择参考电压来源：常见的选择VDD即MCU供电电源或者片上AD的单独供电电源。如果需要更高精度，则需要搭建外部基准源电路；如果需要简单，可以选择内部基准作为AD的参考电压，但导致AD的输入采集范围受限制。

内部基准（VREFINT）的双重作用

1. 1. 校准用途（主要功能）

// 读取内部基准通道值来校准VDDA
float VDDA_actual = 3.3; // 假设标称值
uint16_t VREFINT_CAL = *((uint16_t*)0x1FFF7A2A); // 出厂校准值@3.3V
uint16_t VREFINT_DATA = ADC_ReadChannel(ADC_CHANNEL_VREFINT);
float VREFINT_VOLT = 1.20; // 典型值1.20V

// 计算实际VDDA
VDDA_actual = (VREFINT_CAL * VREFINT_VOLT) / VREFINT_DATA;

// 校准其他通道测量值
float voltage_measured = (adc_raw * VDDA_actual) / 4095.0f;

1. 2. 直接作为参考电压（部分型号支持）

// STM32L等支持内部基准作为ADC参考
// 设置ADC参考电压为内部基准
ADC1->CCR |= ADC_CCR_VREFEN; // 使能内部基准
ADC1->CCR |= ADC_CCR_VSEL_0; // 选择VREFINT作为参考
// 注意：内部基准电压通常较低（1.2V或2.5V）
// 会减小ADC输入范围，但提高低电压测量精度

• • 会减小ADC输入范围，但提高低电压测量精度

配置经验

// 高精度配置示例（使用外部基准）
void ADC_Config_HighPrecision(void)
{
    // 硬件：VREF+连接外部2.5V基准（如REF5025）
    // VDDA必须≥VREF+ + 0.2V

    // 软件配置
    ADC->CCR &= ~ADC_CCR_VREFEN; // 禁用内部基准输出
    // 无需特殊配置，ADC自动使用VREF+引脚电压

    // 注意：ADC参考电压范围需符合芯片规格
    // STM32F4：2.4V ≤ VREF+ ≤ VDDA
}

3.3 DSP28335（TI C2000系列）

参考电压

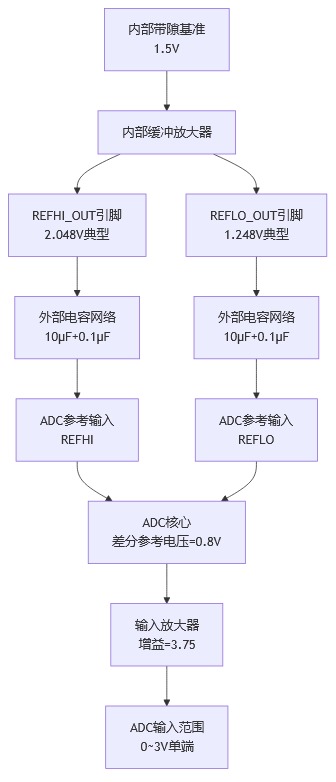

• • 根据TI的官方文档，DSP28335的ADC模块有一个内部参考电压源，它产生两个电压：REFHI和REFLO。这两个电压是内部带隙基准产生的，典型值为REFHI = 2.048V，REFLO = 1.248V，因此内部参考电压差为0.8V（2.048V - 1.248V = 0.8V）。但是，ADC的输入范围并不是由这个0.8V直接决定的，因为内部有一个放大器，可以将输入信号进行缩放。

• • 实际上，ADC的模拟输入电压范围是由内部参考电压和外部电路共同决定的。DSP28335的ADC模块可以工作在两种模式：单端模式和差分模式。在单端模式下，ADC的输入电压范围是0到3V（相对于地）。在差分模式下，输入电压范围是-0.5V到3.5V（差分对的两个引脚之间的电压差）。

• • 那么，为什么内部参考电压是2.048V和1.248V这样的特殊值呢？这主要是为了满足ADC的输入范围要求，同时提供稳定的参考。内部参考电压源产生的0.8V差分参考电压，经过内部放大电路，可以使得ADC的输入范围达到0-3V（单端）。具体来说，内部放大器将输入信号放大（或衰减）到0.8V的参考电压范围内，然后进行转换。

输入信号范围 (0~3V)
│
↓ 除以3.75（实际上是电平移位+缩放）
│
ADC核心输入 (0~0.8V)
│
↓ 与0.8V参考比较
│
数字输出 (0~4095)

• • 关键点：输入放大器/衰减器的作用

  • • 不是简单的增益为1的放大器

  • • 而是将0-3V映射到0~0.8V的线性转换器

  • • 这种设计允许使用低电压、高精度的ADC核心

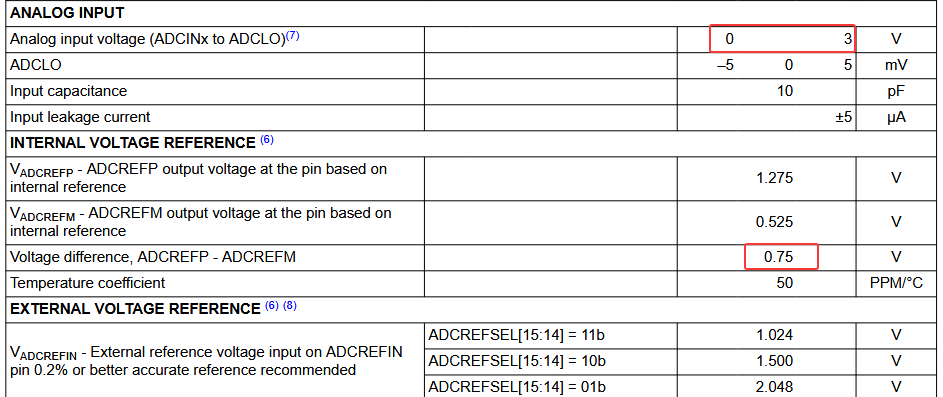

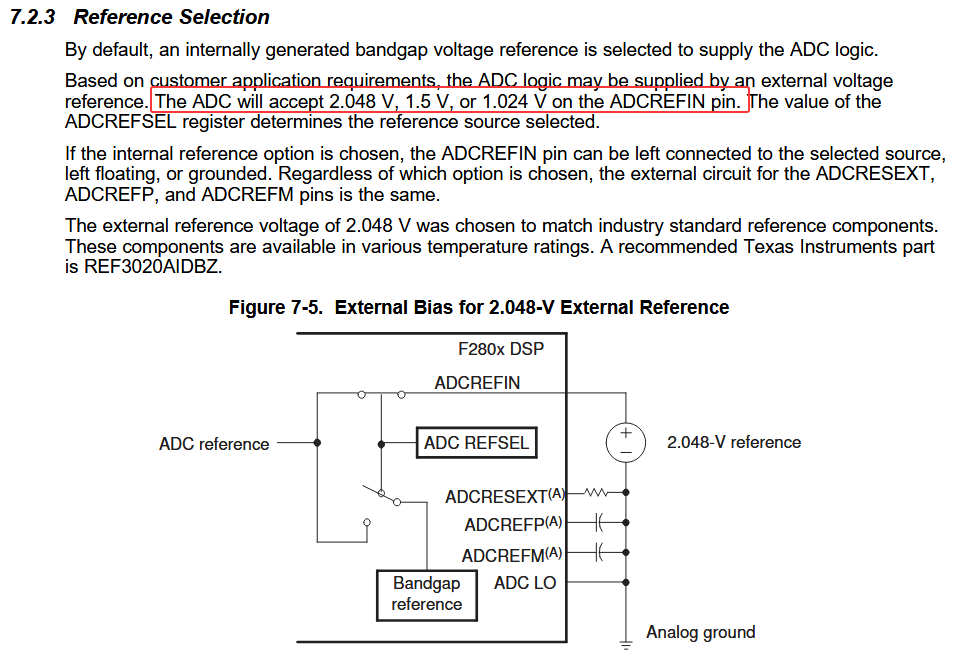

• • 外部参考电压引脚（ADCREFP和ADCREFM）是用来接收外部参考电压的，但通常不推荐直接使用外部参考电压，因为内部参考电压已经足够稳定 。如果需要使用外部参考，那么需要将外部参考电压连接到这两个引脚，并且外部参考电压的值必须满足一定的要求（具体见数据手册）。但是，请注意，即使使用外部参考，ADC的输入范围也不是直接由外部参考电压决定的，因为内部放大器的增益是固定的，所以外部参考电压必须与内部电路匹配。

• • 根据数据手册，外部参考电压必须满足：ADCREFP - ADCREFM = 1V（典型值），并且ADCREFM通常接1V，ADCREFP接2V。但是，为什么在数据手册中又提到内部参考是2.048V和1.248V呢？这里有一个关键点：内部参考电压和外部参考电压是两套不同的系统。内部参考电压是芯片自带的，而外部参考电压是用户提供的。当使用内部参考时，芯片内部会将REFHI和REFLO连接到ADCREFP和ADCREFM引脚，并且需要在ADCREFP和ADCREFM引脚上连接外部电容（通常为10µF和0.1µF）来稳定参考电压。当使用外部参考时，用户需要提供稳定的1V差分参考电压（即ADCREFP比ADCREFM高1V），并且ADCREFM通常为1V，ADCREFP为2V。

• • 那么，为什么参考电压是2.048V和1.248V这样的特殊值呢？实际上，外部参考电压并不一定是2.048V和1.248V，而是要求ADCREFP比ADCREFM高1V。但是，内部参考电压源产生的电压是2.048V和1.248V，所以当使用内部参考时，ADCREFP和ADCREFM引脚上的电压就是这两个值 。因此，2.048V和1.248V是内部参考电压源的输出电压，而外部参考电压要求是1V的电压差，但电压值可以不同（例如ADCREFM=1V，ADCREFP=2V）。



• • 为什么外部参考电压不决定ADC输入电压范围？因为ADC的输入电压范围是由内部放大器的增益和参考电压差共同决定的。内部参考电压差是0.8V（2.048V-1.248V），而外部参考电压差要求是1V。但是，无论使用内部参考还是外部参考，ADC的输入范围都是0-3V（单端）。这是因为内部放大器的增益是固定的，它将输入信号调整到参考电压的范围内。具体来说，对于单端输入，ADC的转换公式为：

  • • 数字输出 = (输入电压 - 地) / (3V) * 4095

• • 这里的3V是ADC的满量程输入电压，而不是参考电压。参考电压（无论是内部0.8v还是外部1v）是用来产生内部比较器的参考电平的，但是通过内部放大器的增益，使得输入电压范围被映射到0-0.8V从而能够和AD的参考电压进行比较得到AD码值。

• • 因此，我们可以这样理解：DSP28335的ADC模块内部有一个固定的增益，使得在单端模式下，0-3V的输入电压被转换到内部ADC核心的0-0.8V（或0-1V，取决于参考电压差）范围内。然后，内部ADC核心（12位）将这个0-0.8V（或0-1V）的电压转换为数字量。

总结一下

• • DSP28335的ADC内部参考电压源产生REFHI=2.048V，REFLO=1.248V，差值为0.8V。

• • 当使用内部参考时，需要在ADCREFP和ADCREFM引脚上连接电容，此时这两个引脚上的电压就是2.048V和1.248V。

• • 当使用外部参考时，需要提供1V的差分电压（例如ADCREFM=1V，ADCREFP=2V）。

• • ADC的输入电压范围（单端0-3V）是由内部放大器的增益和参考电压差共同决定的，而不是直接由参考电压值决定。

DSP28335 ADC参考电压系统三要点：

1. 双参考电压架构
- REFHI和REFLO提供差分参考
- 典型值：2.048V和1.248V（差0.8V）
- 这个0.8V是ADC核心的基准

2. 输入范围固定
- 前端模拟电路固定输入为0~3V
- 与参考电压值无关
- 这是硬件设计决定的

3. 参考电压作用
- 只影响ADC核心的转换精度
- 不决定输入信号范围
- 提供稳定的转换基准

为什么DSP28335的参考电压不决定输入范围？

• • 因为TI采用了输入范围固定的架构设计。前端模拟电路将0-3V输入信号线性映射到ADC核心的0~0.8V范围，参考电压只提供这个0.8V基准的精度。这种设计简化了用户接口，保证了系统稳定性，是TI DSP的经典设计之一。

• • 精度与范围分离：参考电压影响精度，前端电路决定范围

2.048V等特殊电压的来源？

• • 来自内部带隙基准和缓冲放大器的组合，选择这些值是为了二进制计算的便利性和历史兼容性。它们不是ADC工作的必要条件，但提供了良好的系统兼容性和计算便利性。

参考电压配置寄存器

// ADC参考电压选择（AdcRegs.ADCCTL1）
#define ADC_REF_SEL_INTERNAL 0x0000
#define ADC_REF_SEL_EXTERNAL 0x0020

// 配置示例
void ConfigureADC28335(void)
{
    // 选择内部参考电压
    AdcRegs.ADCCTL1.bit.REF_SEL = ADC_REF_SEL_INTERNAL;

    // 使能内部参考电压电路
    AdcRegs.ADCCTL1.bit.REF_ENA = 1;

    // 等待参考电压稳定（数据手册要求）
    DELAY_US(100);// 至少50µs

    // 注意：使用内部参考时，REFHI/REFLO引脚
    // 必须连接推荐的外部电容网络
}

• • 使用内部参考时，REFHI/REFLO引脚必须连接推荐的外部电容网络

外部基准连接方式

// 使用外部基准时的配置
void ADC_ExternalRef_Config(void)
{
    // 1. 禁用内部基准
    AdcRegs.ADCCTL1.bit.REF_ENA = 0;

    // 2. 选择外部参考
    AdcRegs.ADCCTL1.bit.REF_SEL = ADC_REF_SEL_EXTERNAL;

    // 3. 硬件连接：
    //REFHI引脚 ← 外部基准芯片（如REF3030）
    //REFLO引脚 ← 外部基准芯片地或偏置电压
    //注意：外部基准电压必须在规定范围内 REFHI-REFLO
}

3.4 MPC5xxx（PowerPC架构）

• • ADC是12位逐次逼近型（SAR）ADC。

• • 参考电压可以选择内部参考电压（内部带隙基准）或外部参考电压（通过VREFH和VREFL引脚）。

• • 内部参考电压有两种选择：1.5V或2.5V（通过配置选择）。

• • 外部参考电压通过VREFH和VREFL引脚提供，VREFH是正参考电压，VREFL是负参考电压（通常是地）。

ADC的输入电压范围由参考电压决定。对于MPC5xxx，ADC的模拟输入电压范围是VREFL到VREFH。也就是说，当使用内部参考电压时，输入电压范围是0V到内部参考电压（1.5V或2.5V）。当使用外部参考电压时，输入电压范围是外部VREFL到VREFH。

但是，这里有一个重要的点：MPC5xxx的ADC输入通道可以配置为单端输入或差分输入。在单端输入模式下，输入电压范围是VREFL到VREFH。在差分输入模式下，输入电压范围是-(VREFH-VREFL)/2到+(VREFH-VREFL)/2，即正负一半的参考电压差。

因此，MPC5xxx的ADC参考电压（无论是内部还是外部）确实决定了ADC的输入电压范围。这与DSP28335不同，DSP28335的输入电压范围是固定的0~3V，与参考电压无关。

参考电压来源

• • 内部参考电压：由芯片内部的带隙基准电路产生，可以选择1.5V或2.5V。这个电压通过内部缓冲器连接到ADC的参考电压输入。

• • 外部参考电压：通过VREFH和VREFL引脚从外部提供。外部参考电压必须满足一定的条件，例如VREFH必须大于VREFL，且电压差在规定的范围内（具体见数据手册）。

• • ADC的输入电压范围由参考电压决定。对于MPC5554，ADC的模拟输入电压范围是VREFL到VREFH。也就是说，当使用内部参考电压时，输入电压范围是0V到内部参考电压（1.5V或2.5V）。当使用外部参考电压时，输入电压范围是外部VREFL到VREFH。

• • 因此，MPC5554的ADC参考电压（无论是内部还是外部）确实决定了ADC的输入电压范围。这与DSP28335不同，DSP28335的输入电压范围是固定的0~3V，与参考电压无关。

参考电压配置

• • MPC5554的ADC参考电压配置通过ADC模块的配置寄存器完成。具体来说，需要配置ADC的CR0寄存器中的REF_SEL位和REF_VOLT位。

• • 例如，选择内部参考电压2.5V：

  • • REF_SEL = 0 (内部参考)

  • • REF_VOLT = 1 (2.5V)

• • 选择外部参考电压：

  • • REF_SEL = 1 (外部参考)

输入电压范围与参考电压的关系

对于单端输入

• • V_in 的范围是 VREFL 到 VREFH。

• • 当使用内部参考电压时，VREFL通常接地（0V），VREFH为内部参考电压（1.5V或2.5V）。

• • 因此，输入电压范围是0V到1.5V或0V到2.5V。

对于差分输入

• • 正输入和负输入之间的电压差 V_diff = V_in+ - V_in-。

• • V_diff 的范围是 -(VREFH-VREFL)/2 到 +(VREFH-VREFL)/2。

• • 例如，如果使用内部2.5V参考，则VREFH=2.5V，VREFL=0V，那么差分输入范围是-1.25V到+1.25V。

4. 内部基准电压是否可以直接给AD用？

内部参考电压通常可以直接作为ADC的参考电压使用，但需要注意以下几点：

• • 精度：内部参考电压的精度通常不如外部专用基准电压芯片。内部基准电压一般初始精度在±1%左右，且受温度影响较大。外部基准电压芯片的精度可以达到±0.1%甚至更高。

• • 稳定性：内部基准电压的温漂和长期稳定性可能较差，而外部基准电压芯片通常具有更好的温度系数和长期稳定性。

• • 噪声：内部基准电压可能受到芯片内部数字电路的噪声干扰，外部基准电压通常噪声较低。

• • 灵活性 ：内部参考电压的电压值通常是固定的（如1.2V、2.5V等），而外部基准电压可以选择不同的电压值，以适应不同的输入范围。

因此，内部参考电压可以直接用作ADC的参考电压，但一般用于对精度要求不高的场合。对于高精度测量，建议使用外部基准电压。

另外，内部参考电压也常用于校准。例如，在STM32中，内部参考电压（VREFINT）连接到ADC的一个通道，通过测量这个固定电压，可以推算出实际VDDA的电压，从而校准其他通道的测量值。这种方法可以提高ADC的测量精度，尤其是在VDDA波动或未知的情况下。

开始
↓
测量精度要求？
├─ 要求<0.1% → 必须使用外部基准
├─ 要求0.1-1% → 评估温度和成本
│  ├─ 温度变化大 → 外部基准
│  └─ 温度稳定 → 可考虑内部基准
└─ 要求>1% → 优先使用内部基准
↓
电源稳定性？
├─ 电源噪声大/波动大 → 外部基准或加强滤波
└─ 电源稳定 → 内部基准可行
↓
成本与空间限制？
└─ 严格限制 → 内部基准
└─ 不严格 → 根据精度决定

5. 软硬件设计要点

5.1 去耦电容选择原则

• • 大容量电容：10-100µF，提供储能，应对低频波动

• • 小容量电容：0.1µF，滤除高频噪声，尽可能靠近MCU引脚

• • 材质选择：X7R或X5R陶瓷电容，避免使用Y5V

5.2 软件配置

void ADC_Reference_Init_Sequence(ADC_RefConfig_t *cfg)
{
    // 1. 上电延时，等待电源稳定
    delay_ms(10);

    // 2. 配置GPIO（如果需要）
    if(cfg->source == REF_EXTERNAL)
    {
        configure_ref_pins_as_analog();
    }

    // 3. 使能基准电压电路
    enable_reference_circuit(cfg);

    // 4. 等待基准稳定（关键！）
    // 内部基准：50µs - 10ms（数据手册查具体值）
    // 外部基准：看基准芯片手册，通常1-10ms
    delay_ms(cfg->settling_time_ms);

    // 5. 执行校准（如果支持）
    if(cfg->auto_calibrate)
    {
        adc_calibrate();
    }

    // 6. 验证基准电压（可选但推荐）
    if(validate_reference_voltage() == FAIL)
    {
        handle_error();
    }
}

5.3 常见问题

问题现象	可能原因	解决方案
ADC读数不稳定	基准噪声大	增加去耦电容、远离噪声源
读数随温度漂移	基准温漂大	使用外部低温漂基准、软件温度补偿
读数整体偏差	基准电压不准	外部基准或软件校准
小信号分辨率差	基准电压过高	使用更低的基准电压（如2.5V代替3.3V）
基准无法启动	负载电容太大	减少电容值、增加串联电阻

5.4 检查清单

在ADC设计时，依次检查：

1. 1.确定精度和温度要求

2. 2.选择基准类型（内/外）

3. 3.设计基准电路（含去耦）

4. 4.配置MCU寄存器

5. 5.添加足够稳定时间

6. 6.实现校准机制

7. 7.验证基准电压实际值

8. 8.测试全温度范围性能

6. 总结与经验

• • "基准定精度，参考定范围"：基准电压决定测量精度，参考电压决定输入范围

• • "内部方便外部准"：内部基准使用方便，外部基准精度更高

• • "三要三不要"：

  • • 要高精度→要外部基准

  • • 要低温漂→要外部基准

  • • 要低成本→要内部基准

  • • 不要忽略基准的稳定时间

  • • 不要忘记基准的去耦电容

  • • 不要混用数字地和模拟地

• • "STM32看VDDA，28335配电容，5xxx灵活选"：

  • • STM32：关注VDDA质量，VREF+可外接。大多数系列的参考电压由VDDA或外部Vref+提供，内部VREFINT用于校准。少数系列（如STM32L0、F3）可以选择内部参考电压作为ADC参考电压。

  • • DSP28335：内部基准必须配外部电容。可以通过软件配置选择内部或外部参考电压。内部参考电压需要外部电容滤波。建议在高精度应用中使用外部基准。

  • • MPC5xxx：软件可选择内外基准，电压可调。可以配置内部参考电压（1.5V或2.5V）或外部参考电压。内部参考电压可以直接使用，但外部基准能提供更好的性能。
