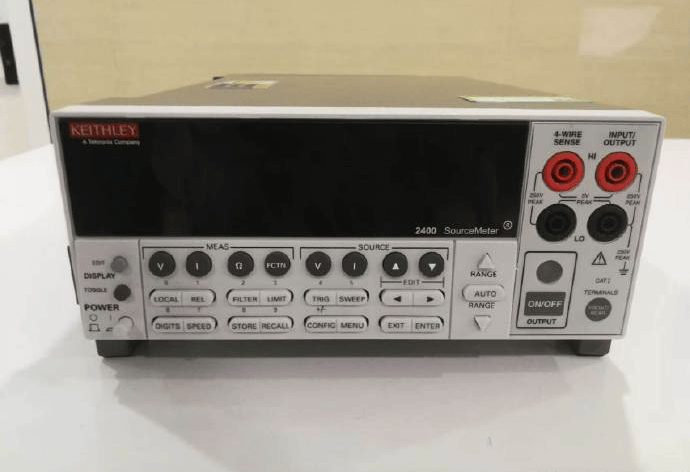

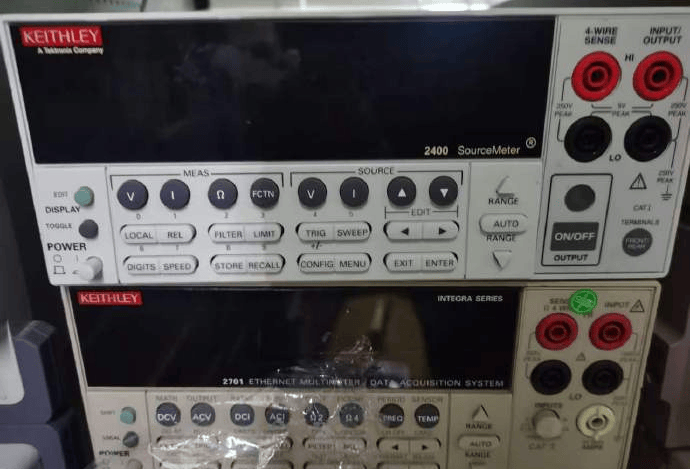

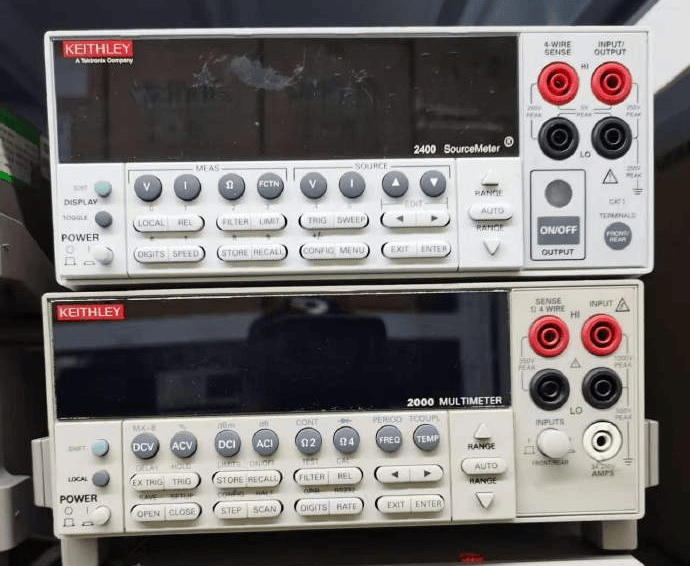

KEITHLEY 2400 数字源表 是一款将精密电压源、电流源、电压表、电流表和电阻表功能集于一体的紧凑型单通道直流参数测试仪 。它本质上是一个高度稳定的直流电源与一个真正的仪器级万用表的结合体，专为需要紧密结合激励源和测量功能的测试应用而设计 。
核心规格与性能
2400 系列（以 2400 标准型号为例）提供以下关键性能参数：
功率与量程：最大输出功率为 20W，能够提供和测量高达 200V 的电压和 1A 的电流。
测量精度：基础测量精度为 0.012%，提供 5½ 位至 6½ 位的分辨率 。
工作模式：支持 四象限 源和阱（Sink）操作，这意味着它既可以作为电源向负载供电，也可以作为电子负载吸收功率 。
读数速度：通过 GPIB 接口，在 4½ 位分辨率下，读数速度可达 1700 次/秒 。
主要功能与特点
多功能集成：集成了电压源、电流源、电压表、电流表和电阻表五大功能，显著简化了测试系统的搭建 。
高精度与低噪声：其电源特性包括低噪声、高精度和回读功能；万用表部分则具有高重复性和低噪声，确保了测量结果的可靠性 。
多种测量模式：支持 2线、4线和6线 远程电压源和测量感测，其中 6线 模式可提供最高精度的电阻测量，有效消除引线电阻的影响 。
内置比较器：内置的 通过/失效（Pass/Fail） 比较器可用于快速分选和自动化质量管理，非常适合产线测试 。
接触检查功能：部分型号（如 2400-C）具备高速接触检查功能，可在 350μs 内验证测试连接，避免因接触不良导致的测量错误 。
自动化与通信：提供标准的 SCPI 指令集，并配备 GPIB、RS-232 和吉时利触发链路接口，方便集成到自动化测试系统中 。
典型应用领域
KEITHLEY 2400 系列数字源表因其卓越的性能和灵活性，被广泛应用于以下领域：
半导体器件测试：用于分立半导体器件、IC、RFIC 等的 I-V 特性分析、漏电流测试等。
无源元件测试：测试二极管、电阻、电阻网络、电容等元件的参数 。
光电元件测试：用于激光二极管（LIV 测试）、LED、光检测器的特性分析 。
电路保护器件测试：测试 TVS 管、MOV、保险丝等的正向电压、反向击穿电压和漏电流 。
教学与科研：在高校实验室中用于教授欧姆定律和 I-V 特性检定概念，帮助学生理解电子器件行为 。
总结
总的来说，KEITHLEY 2400 数字源表是一款功能强大、精度高、应用广泛的经典测试仪器。它将多种仪器的功能融为一体，既能作为精密电源，又能作为高精度万用表，尤其适合需要在一个平台上完成激励和测量任务的场景，如半导体特性分析、元器件筛选和材料研究等。
