NVSHMEM Memory Ordering和Synchronization分析

业余程序员plus2026-08-24 9:08

本文分析 NVSHMEM GPU-to-GPU 通信过程种的 Memory Ordering 和 Synchronization，覆盖四类典型数据路径：跨节点 IBRC、IBGDA ，以及 Peer GPU 可直接访问时的 PCIe P2P、NVLink P2P 。重点关注 PUT、GET、Signal/Wait、Fence/Quiet、Signal、P2P system-scope ordering、GPUDirect RDMA Write Ordering 与 CST 。分析始终区分两个角色：Initiator（请求发起方） 与 Target（请求接收方）。

核心结论如下：

场景 结论
PUT / Initiator 若只要求后续远端操作不能越过前面的 PUT，使用 nvshmem_fence()；若下一阶段必须等待前序通信完成，使用 nvshmem_quiet()。
PUT / Target NVSHMEM 使用 payload → ordered signal→ wait(signal) → read(payload) 建立接收侧发布/消费关系。
GET / IBRC、IBGDA GPU 消费 GET payload 前，需要 native GDR write ordering，或 requester-side consistency（IBRC enforce_cst() / IBGDA CST）。
GET / PCIe P2P Blocking GET 等待 read response 返回后完成。
PUT / PCIe P2P 顺序由 NVSHMEM fence/P2P system-scope ordering 建立，Target 仍通过 signal/wait 判断何时消费 payload。
NVLink P2P 数据同步仍使用 system-scope fence/quiet 与 signal/wait。GET 则等待 peer read 的返回数据完成。
GDR Ordering / CST 这两类机制只解决 RNIC 发起的 GPUDirect RDMA Write 写回 GPU 后，GPU consumer 的可见性。

1. 通信模型

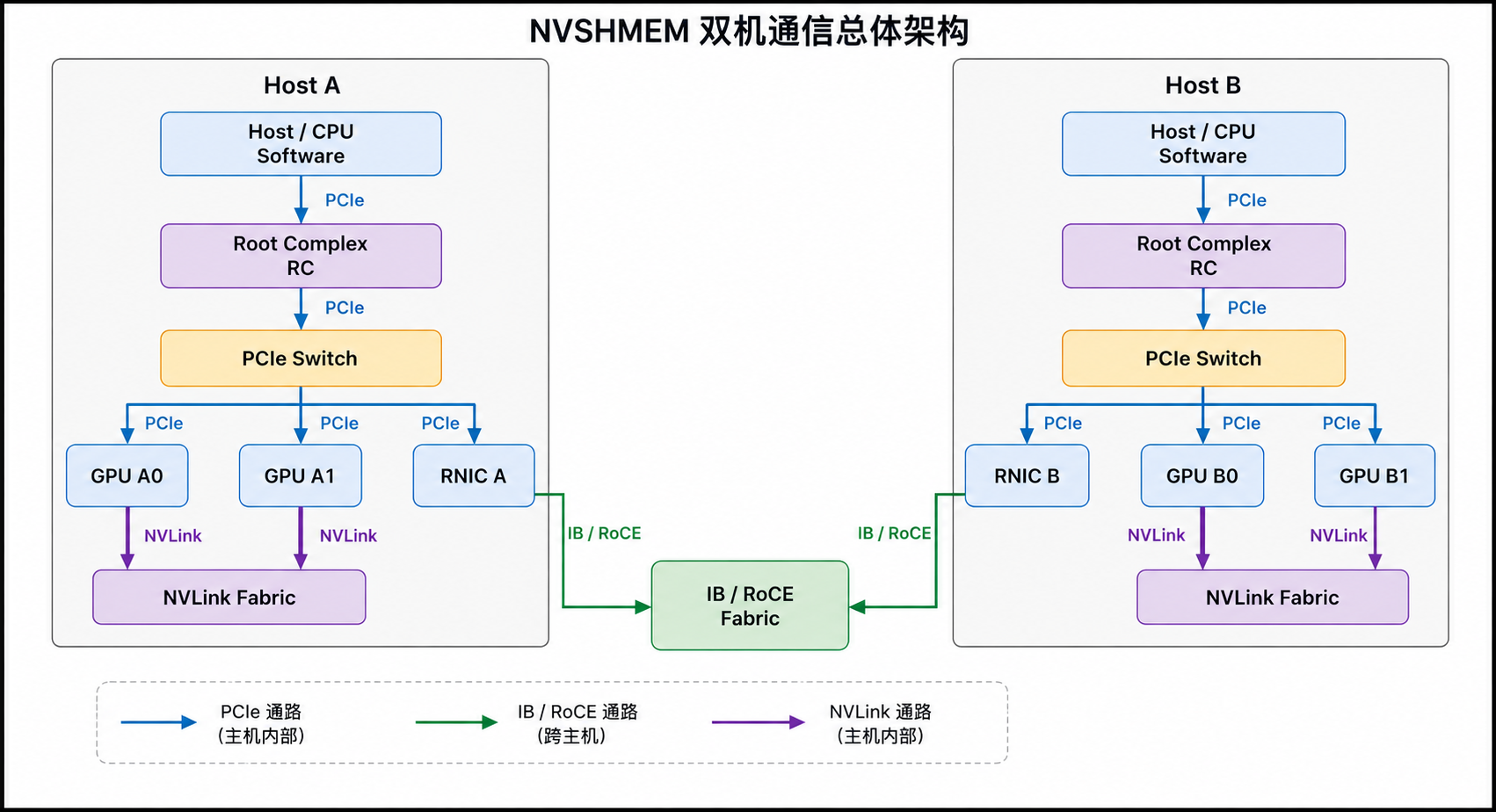

1.1 架构

每台主机内部采用相同的 PCIe 拓扑：Host / CPU → Root Complex → PCIe Switch → GPU / RNIC。在每台主机内，两个 GPU 同时连接到 PCIe Switch，并可通过主机内 PCIe P2P 直接互访；两个 GPU 下方还连接到 NVLink Fabric ，因此同一主机内的 GPU 对还可以通过 NVLink P2P 通信。跨主机场景下，两端 RNIC 通过 IB/RoCE Fabric 连接。

同一主机内两个 GPU 之间则存在两条 P2P fast path：

  • GPU ↔ PCIe Switch ↔ Peer GPU（PCIe P2P）
  • GPU ↔ NVLink Fabric ↔ Peer GPU（NVLink P2P）

IBRC 与 IBGDA 的核心区别在于谁驱动 Initiator 侧 RNIC：

  • IBRC：GPU 发出的 NVSHMEM 请求进入 Host Proxy，由 CPU proxy thread 驱动 RNIC；
  • IBGDA：GPU 直接构造/提交 RNIC WQE，并直接处理 completion，CPU 不处于 fast path。

本文关注以下核心一致性问题：

场景 核心问题 典型机制
PUT / Initiator 后续操作是否允许越过前面的 PUT；若下一阶段必须等 PUT 完成，如何等待 nvshmem_fence()、nvshmem_quiet()
PUT / Target Target 如何知道 payload 已可消费 payload → signal/AMO → wait → read
GET / RNIC path RNIC→GPU 的最后一次 PCIe Write 是 Posted，GPU 如何确认 result 已可见 native GDR ordering、flush / CST
PUT / P2P GPU→Peer GPU 的 write 如何与后发 signal 保序 P2P system-scope ordering、fence、signal/wait
GET / P2P Peer read 返回后是否还需要 requester-side CST 直接 peer read；无 RNIC writeback，因此无需 CST

1.2 常用接口

本文只分析与 Memory Ordering 和 Synchronization 相关的常用接口。

接口定义 使用场景 接口作用
nvshmem_TYPENAME_put(dest, source, nelems, pe) 把本地 payload 推送到远端 PE Blocking PUT；保证本地调用所要求的完成语义，但 Target 若要判断数据何时可消费，仍需要显式同步
nvshmem_TYPENAME_get(dest, source, nelems, pe) 从远端 PE 拉取数据到本地 Blocking GET；返回结果最终写回 Initiator 本地内存
nvshmem_fence() PUT 后还要发布 signal、tail、counter 等依赖前序数据的更新 保证同一 Target 上前后通信的 delivery ordering，不保证 completion
nvshmem_quiet() 下一阶段必须等待此前通信完成 等待此前由本 PE 发起的相关操作完成；GET 路径必要时还要补足本地 GPU visibility
nvshmemx_signal_op(sig_addr, signal, sig_op, pe) payload 与通知分开发送 更新远端 symmetric signal；典型用法为 PUT → fence → signal
nvshmem_putmem_signal(...) / typed put_signal payload 与 signal 作为一个关联发布操作 先传输 dest 数据，随后更新远端 signal；signal 更新用于通知 Target
nvshmem_signal_wait_until(sig_addr, cmp, val) Target 等待远端数据发布完成 等待本 PE 的 signal 满足条件，再进入 payload 消费阶段

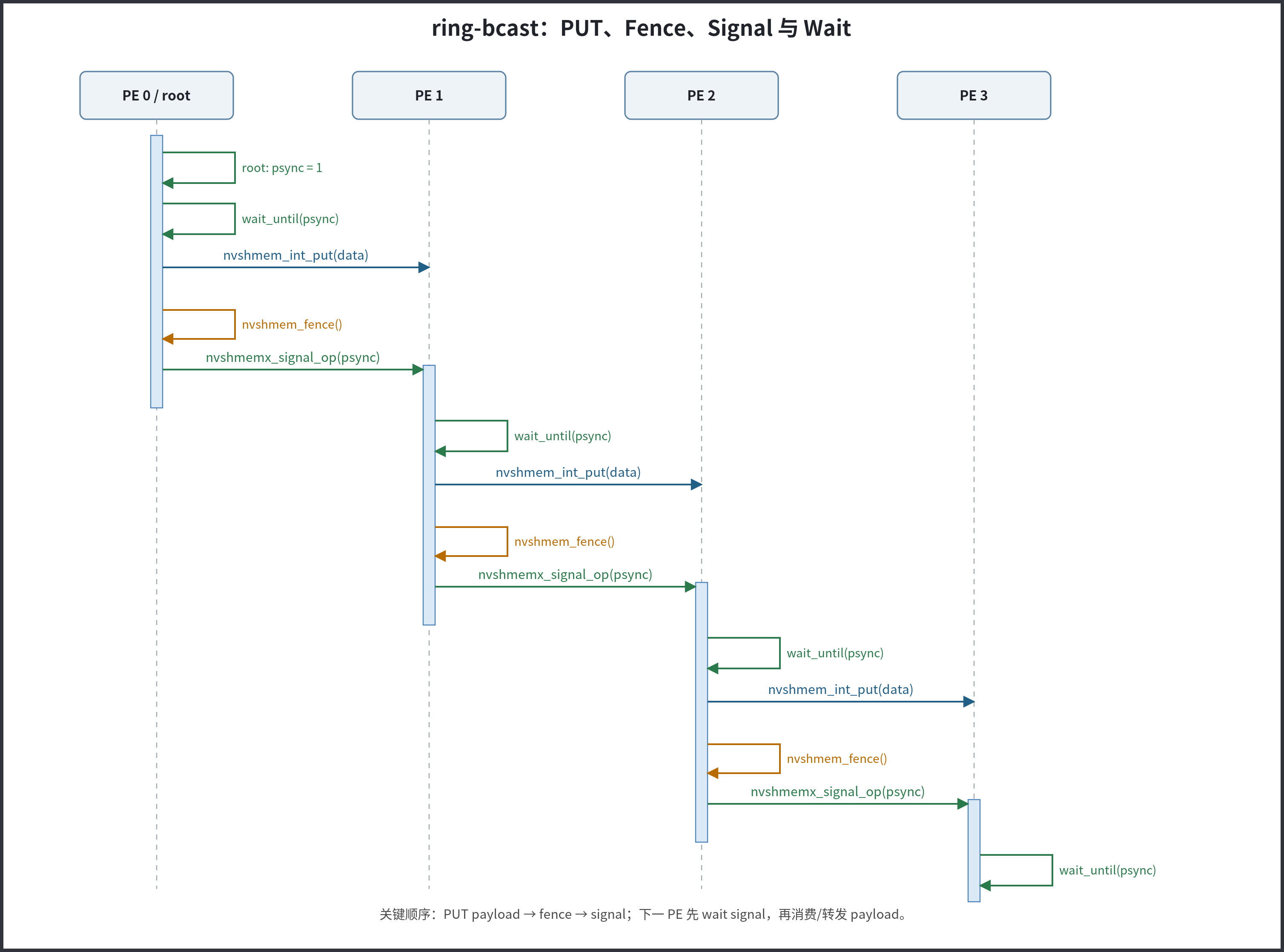

1.3 ring-bcast

nvshmem中的ring-bcast例子可以很好解释PUT / Initiator 和 PUT / Target 之间的同步，examples/ring-bcast.cu 的核心代码可简化为：S9

cpp 复制代码
nvshmem_signal_wait_until(psync, NVSHMEM_CMP_NE, 0);
nvshmem_int_put(data, data, nelem, peer);
nvshmem_fence();
nvshmemx_signal_op(psync, 1, NVSHMEM_SIGNAL_SET, peer);

这个例子把数据和同步明确分开：

  • put(data)：传输 payload；
  • fence()：保证该 payload 先于后续 signal delivery；
  • signal_op()：发布"前序数据已经可以按协议消费"的同步状态；
  • signal_wait_until()：Target 以 signal 为消费同步点，而不是等待发送端 CQE。

2. IBRC

2.1 概述

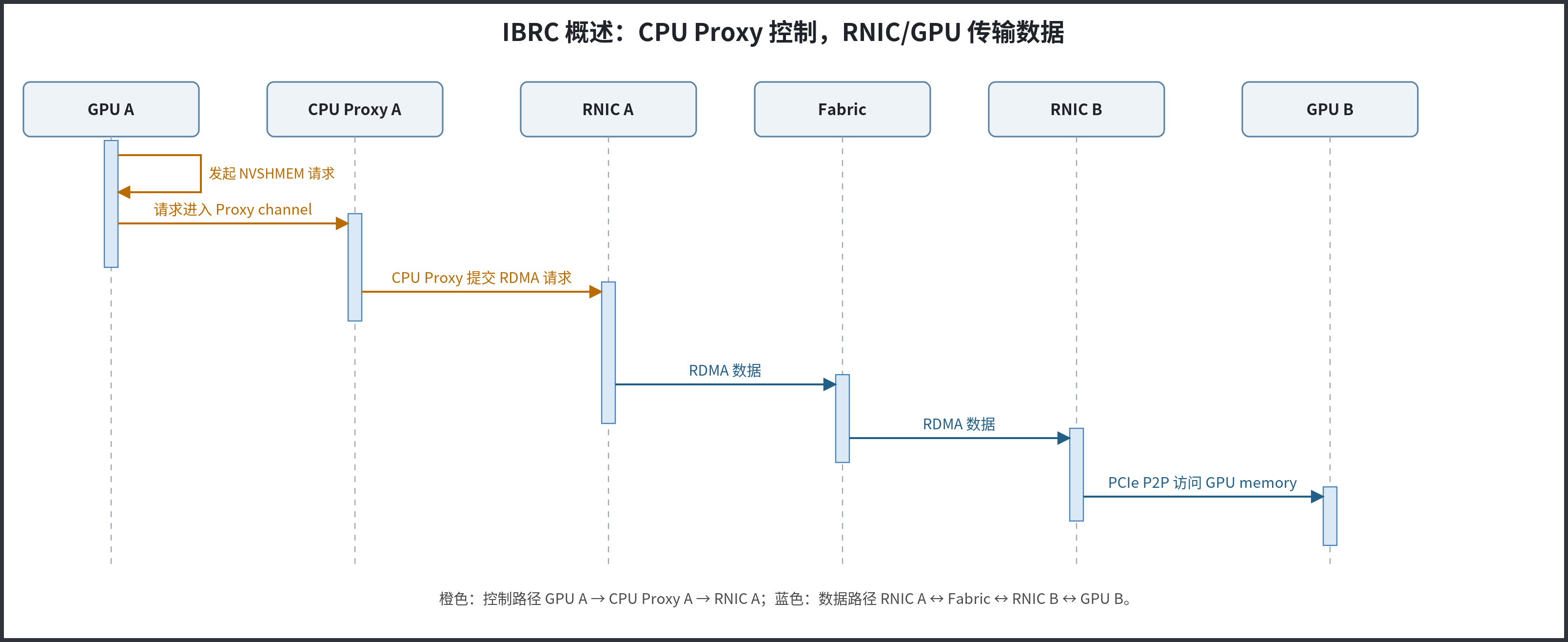

IBRC 的特点是 控制路径经过 CPU Proxy，而 payload 数据仍由 RNIC 通过 GPUDirect RDMA 直接访问 GPU memory。Initiator GPU 把 NVSHMEM 请求交给 Host 侧 Proxy；CPU Proxy 再驱动本地 RNIC 发起 RDMA 操作。Target 侧 one-sided 数据访问通常由 RNIC 直接访问 GPU memory，不需要 Target CPU Proxy 参与。

图 3：IBRC 的控制路径与数据路径。

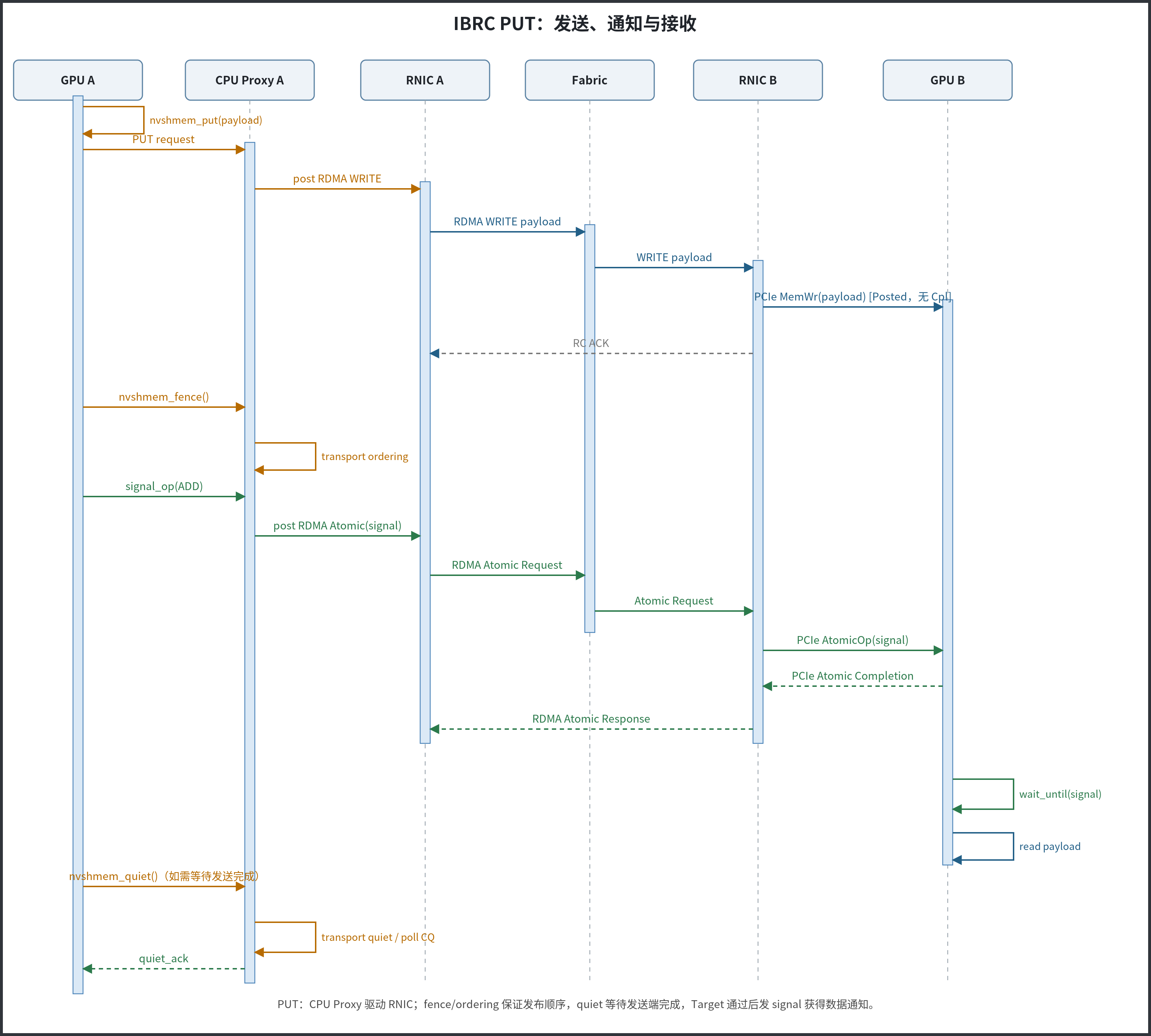

2.2 PUT

IBRC PUT 需要同时解决两个问题：Initiator 侧的发送顺序/完成 ，以及 Target 侧的数据完成通知。

2.2.1 发送端

GPU A 先把 PUT 请求写入 Proxy channel，CPU Proxy A 再向 RNIC A 提交 RDMA WRITE。Target RNIC B 收到数据后，通过 PCIe Memory Write 把 payload 写入 GPU B。

发送端根据后续操作的要求选择同步手段：

  • 只要求顺序 ：使用 nvshmem_fence()，保证同一 Target 上 fence 前的 PUT 先于后续 signal/tail/counter 等远端更新 delivery；
  • 必须等待发送完成 ：使用 nvshmem_quiet()。CPU Proxy 等待相关 RNIC/QP/CQ completion，再向 GPU 返回 quiet ack。S1S4S6

需要注意：Target RNIC→GPU B 的 PCIe Memory Write 是 Posted Request ，没有 PCIe Completion。因此 sender 的 RDMA completion/quiet 解决的是 Initiator completion，不能替代 Target 的数据完成通知。

2.2.2 接收端

Target 侧使用 signal 作为数据完成通知。典型过程是：

PUT(payload) → fence / ordering → signal update → Target wait(signal) → read(payload)

signal 是 Target PE 的 symmetric object，通常位于 GPU 可直接访问的 symmetric memory 中；Target GPU 直接执行 nvshmem_signal_wait_until()，不需要 Target CPU Proxy 转发通知。

对于 native SIGNAL_ADD 路径，CPU Proxy A 向 RNIC A 提交 RDMA Atomic，RNIC B 最终更新 GPU B 上的 signal；该 AMO 的作用是发布位于 payload 之后的同步状态 。为什么 Target 观察到 signal 后可以安全读取 payload，统一在 6.3 AMO Signal 中分析。S2S5

典型代码：

cpp 复制代码
nvshmem_int_put(dst, src, n, peer);
nvshmem_fence();
nvshmemx_signal_op(signal, 1, NVSHMEM_SIGNAL_ADD, peer);

// Target GPU
nvshmem_signal_wait_until(signal, NVSHMEM_CMP_EQ, 1);
consume(dst);

因此 IBRC PUT 的职责可以概括为：Proxy/quiet 解决发送端 completion，fence 解决发送顺序，signal/wait 解决接收端数据完成通知。

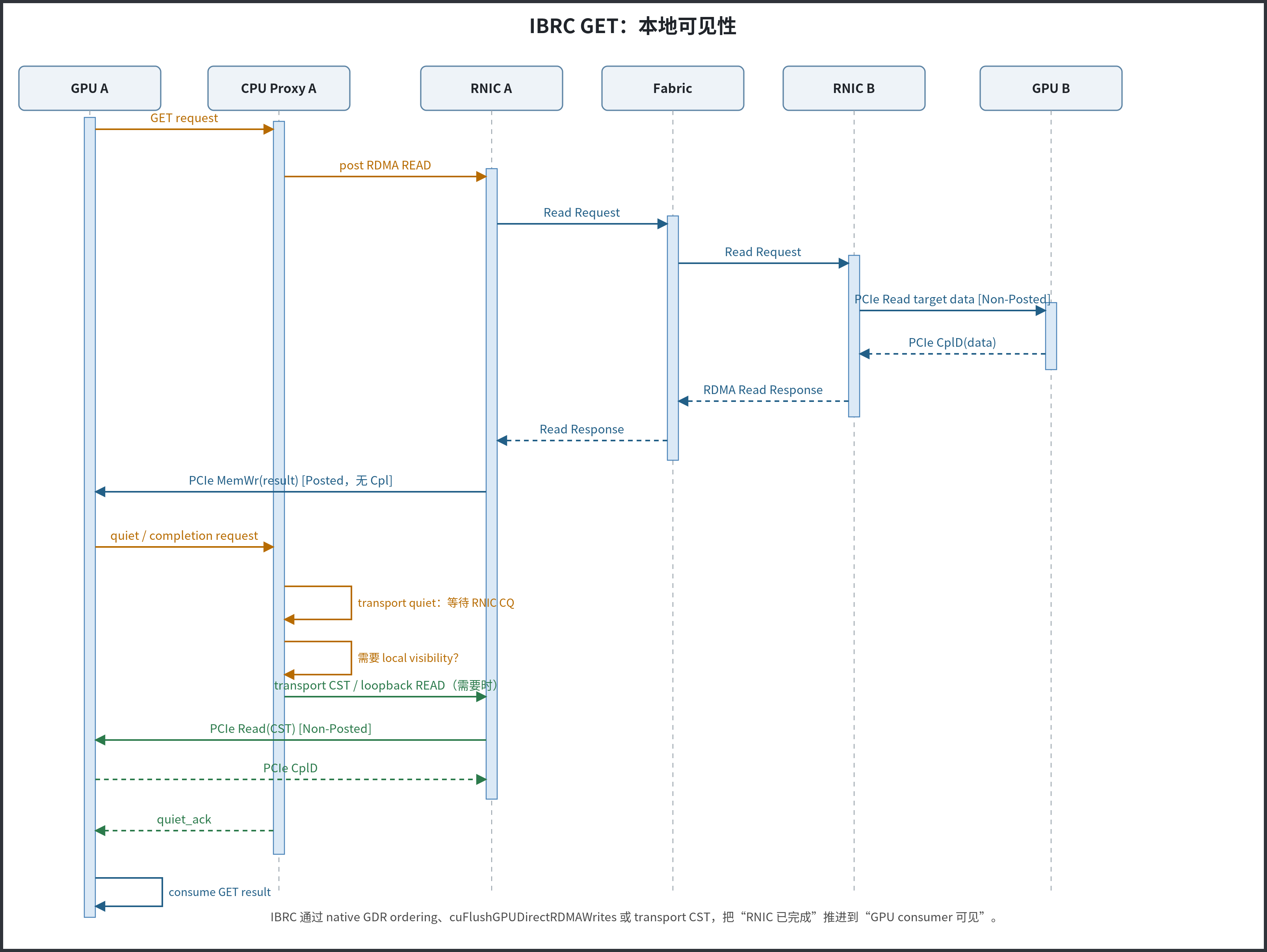

2.3 GET

IBRC GET 的关键问题位于 Initiator：远端数据虽然已经通过 RDMA READ 返回 Local RNIC，但最后还要由 Local RNIC 以 PCIe Posted Write 写入 Initiator GPU。

基本过程为：

  1. GPU A 把 GET 请求交给 CPU Proxy A；
  2. Proxy A 提交 RDMA READ；
  3. RNIC B 通过 PCIe Read 从 GPU B 取数，PCIe Read 有 CplD；
  4. RDMA Read Response 返回 RNIC A；
  5. RNIC A 通过 PCIe Memory Write 把 result 写入 GPU A；该 Write 是 Posted，没有 Cpl；
  6. GPU A 在确认本地可见性后读取 result。

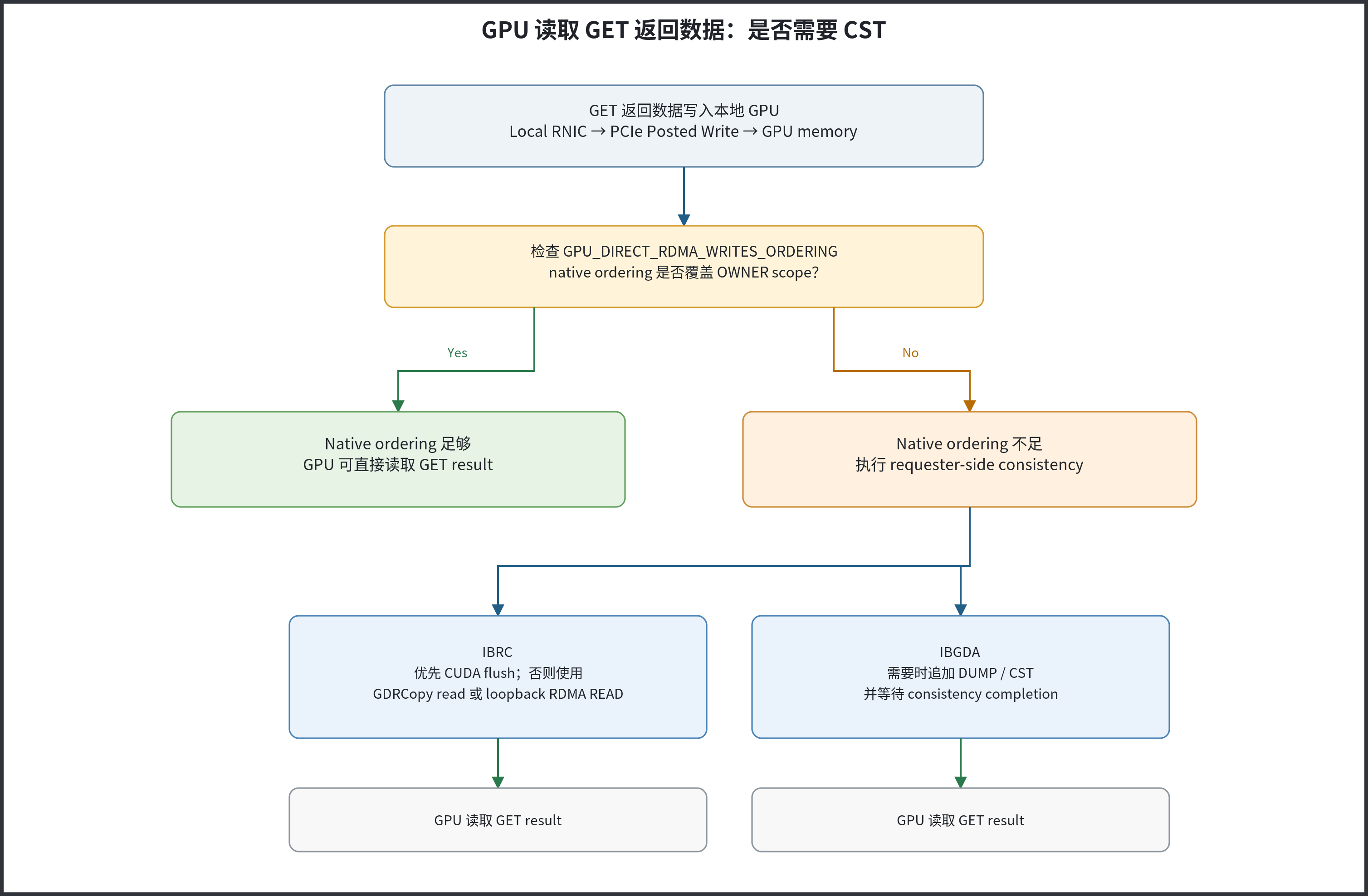

因此 IBRC blocking GET / quiet 的终点不能只是"网络 Response 已返回"。当前 Proxy 在 transport quiet 完成后，如果此前发起过 GET，会调用 enforce_cst()，完成 requester-side consistency 后才向 GPU 返回 quiet ack。S4

enforce_cst() 的选择依据是本 GPU 的 CUDA GDR 一致性能力和当前 transport 能力 这里的选择细节和 CST 原理统一放到 6.4 GDR Ordering 与 6.5 CST 中展开。

3. IBGDA

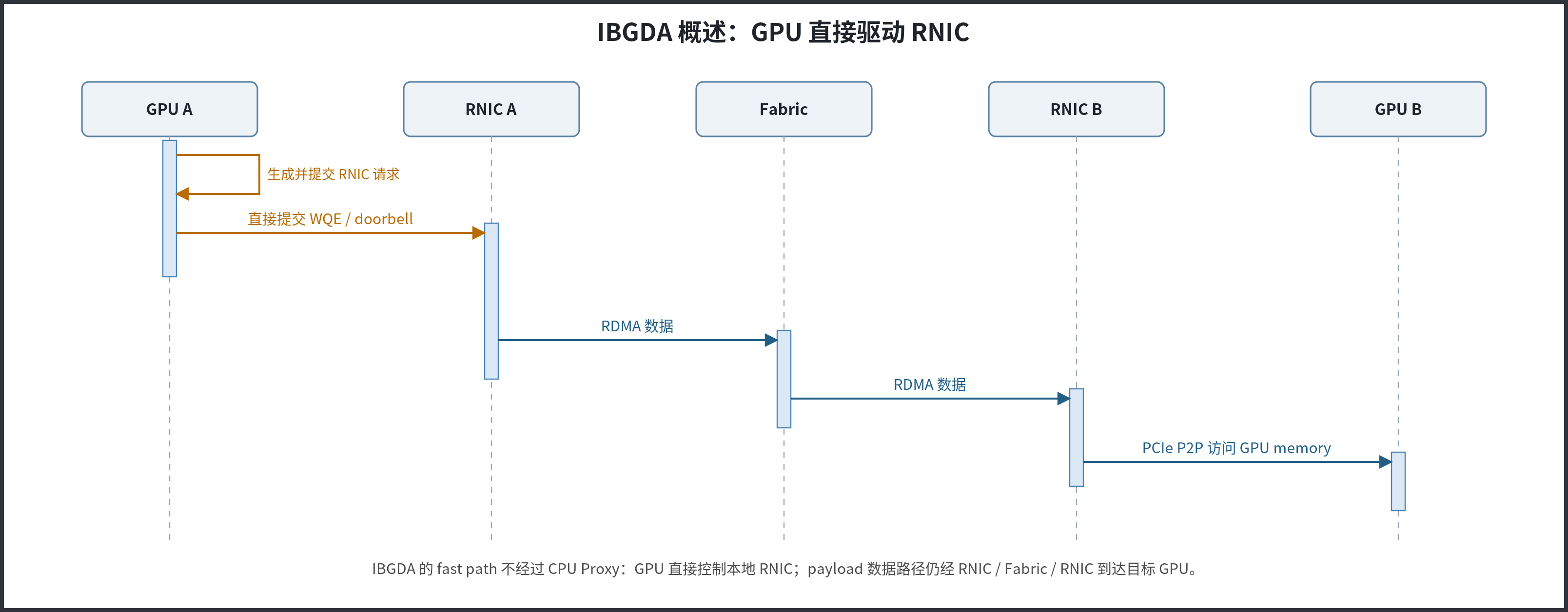

3.1 概述

IBGDA 的核心特点是 GPU 直接驱动本地 RNIC。GPU 在 device 侧生成并提交 RNIC 请求，CPU Proxy 不处于 fast path；payload 的跨节点数据路径仍然经过本地 RNIC、IB/RoCE Fabric、远端 RNIC，最终访问 Target GPU memory。

IBGDA 与 IBRC 面临的 PUT/GET 一致性问题类型相同，主要区别是 ordering、completion 和 consistency 操作由 GPU 与 RNIC 直接协作完成。

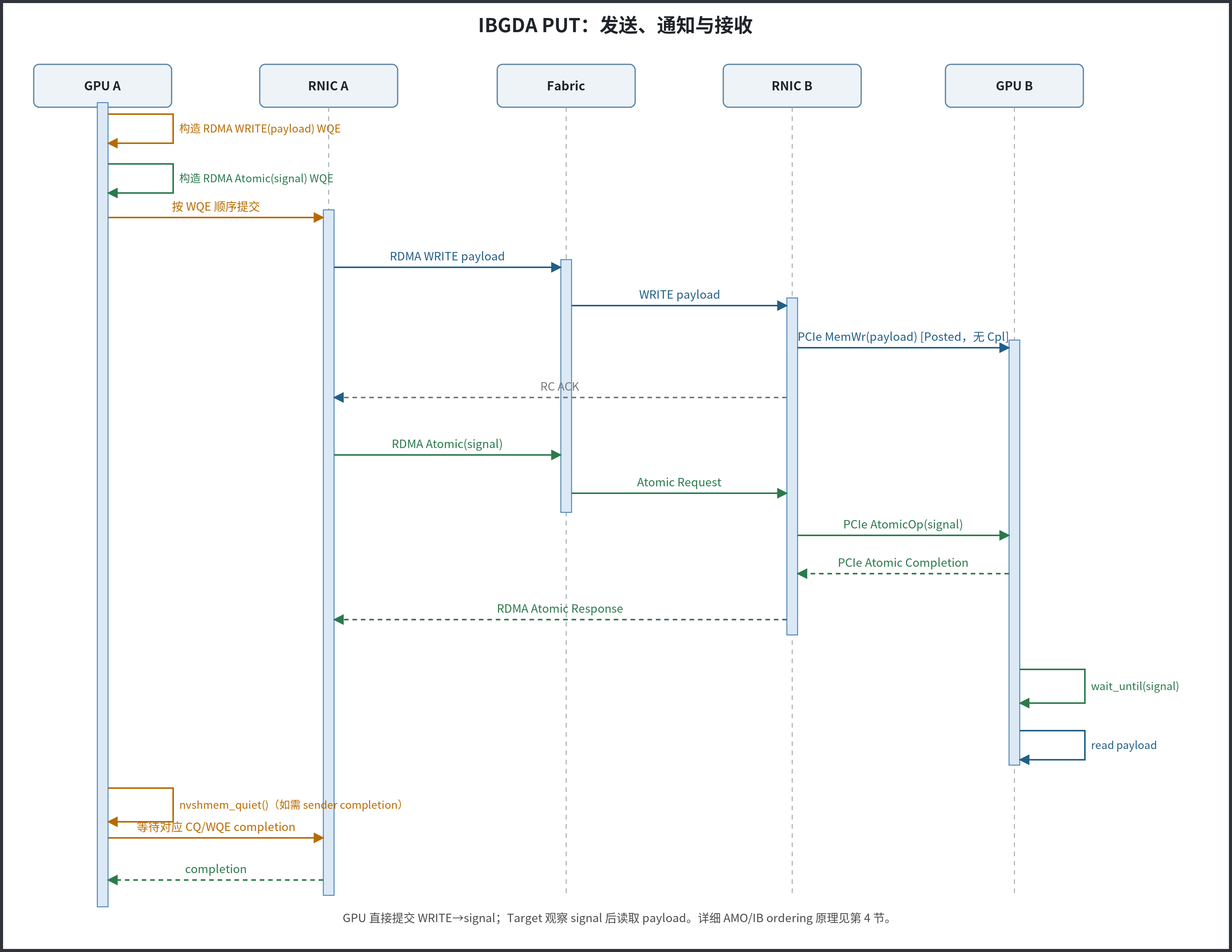

3.2 PUT

IBGDA PUT 与 IBRC 的一致性目标相同，但控制路径不经过 CPU Proxy：GPU A 直接构造并提交 RNIC WQE。

3.2.1 发送端

GPU A 先提交 payload 的 RDMA WRITE，再提交 signal 对应的同步操作。发送端同样区分两种需求：

  • 只要求顺序 ：依赖同一 QP/WQE ordering，或使用 nvshmem_fence()；
  • 必须等待发送完成 ：使用 nvshmem_quiet() / ibgda_quiet() 等待对应 WQE/CQ completion。S1S7

Target RNIC B→GPU B 的 payload write 仍然是 PCIe Posted Write，没有 PCIe Cpl，因此 sender CQ completion 不能直接充当 Target 的数据通知。

3.2.2 接收端

Target GPU B 依赖后发 signal：

RDMA WRITE(payload) → ordered signal → wait(signal) → read(payload)

对于 signal 路径，GPU A 直接构造 signal Atomic WQE；Target GPU B 轮询 symmetric signal。接收侧不执行 CST，也不需要知道 payload 的精确到达时刻。AMO signal 为什么可以代表前序 payload 已经达到可消费顺序点，在 6.3 AMO Signal 中统一分析。S2S7

因此 IBGDA PUT 可以概括为：GPU 直接控制 RNIC；fence/QP ordering 保证发送顺序，quiet 等待 sender completion，signal/wait 提供 Target 数据完成通知。

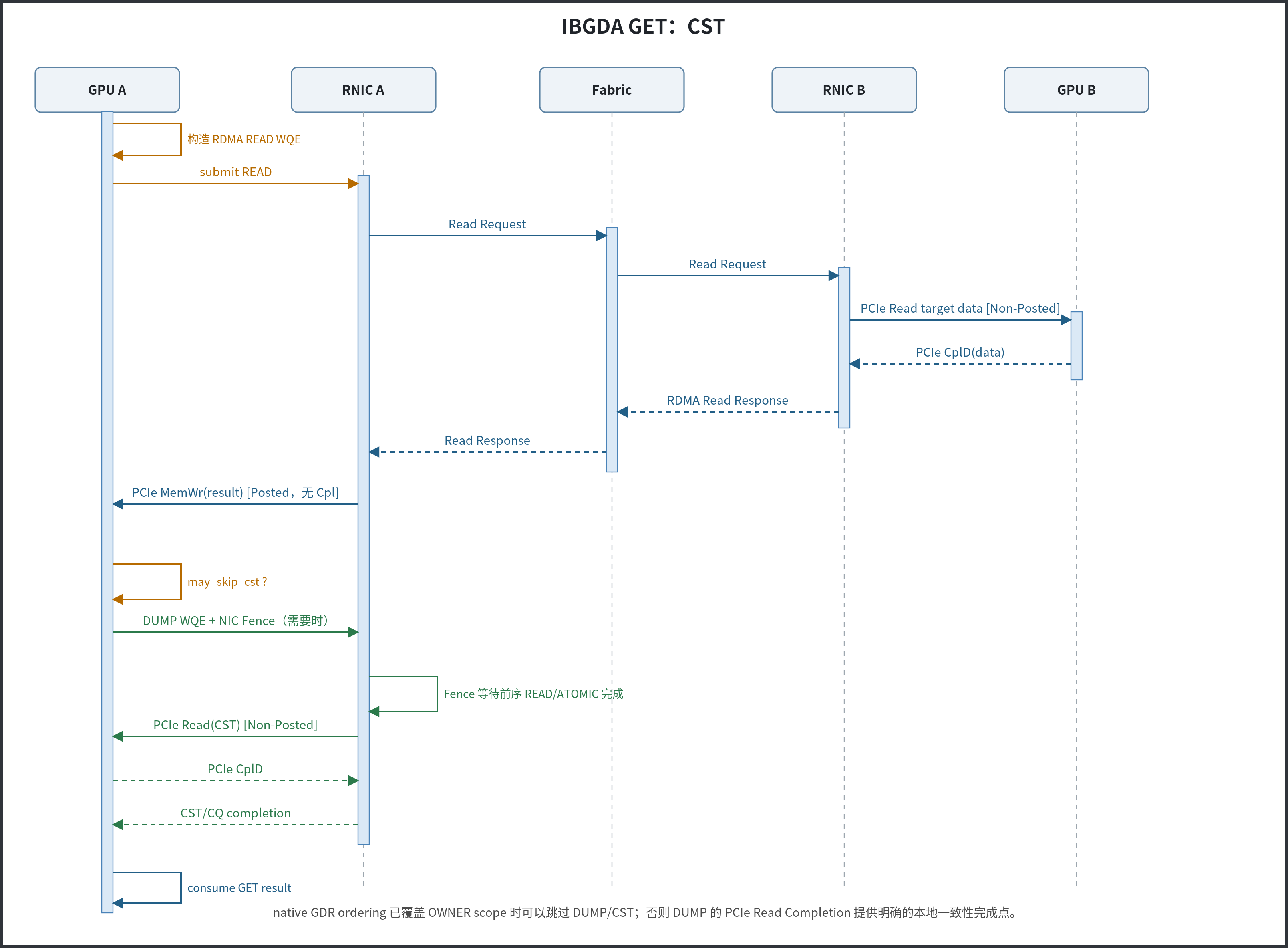

3.3 GET

IBGDA GET 同样存在"返回数据最后由 Local RNIC 以 PCIe Posted Write 写入 Local GPU"的问题。

数据路径为：

GPU A → RNIC A → RDMA READ → RNIC B → PCIe Read GPU B → Read Response → RNIC A → PCIe MemWr(result) → GPU A

远端的 PCIe Read 是 Non-Posted，有 CplD；但本地 result writeback 是 Posted Write，没有 Cpl。因此 GPU A 在读取 GET result 前，需要一个 requester-side consistency point。

当前 IBGDA 使用 may_skip_cst 决定是否追加 DUMP/CST。详细判断条件、DUMP/CST 的 PCIe Read 行为，以及为什么它能补足 Posted Write 无 Cpl 的缺口，放在 6.4 GDR Ordering 与 6.5 CST 中说明。

4. PCIe P2P

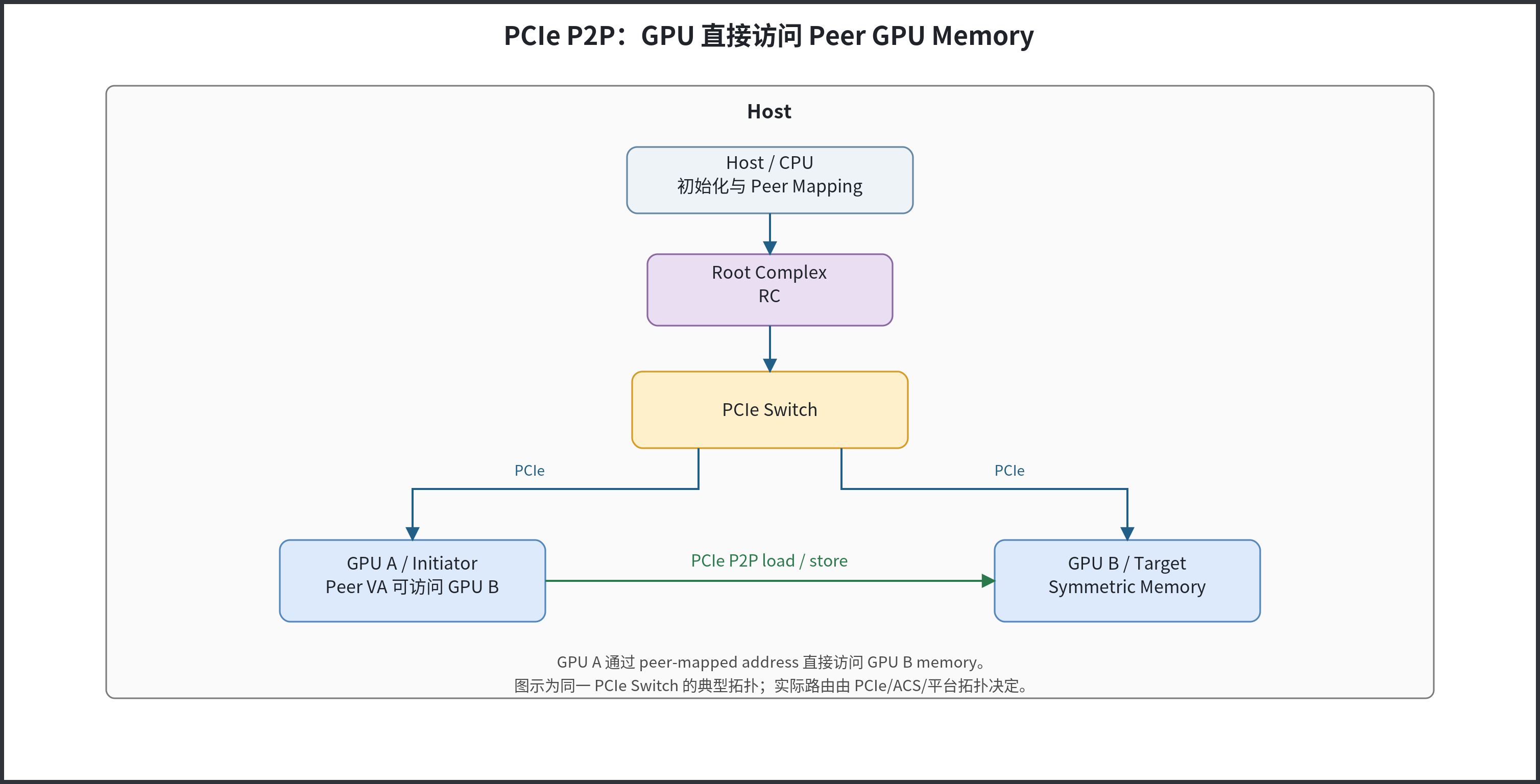

4.1 概述

当两个 GPU 具备 CUDA Peer-to-Peer memory access 能力时，一个 GPU kernel 可以直接解引用另一个 GPU 的 peer-mapped memory。这种能力取决于 PCIe/NVLink 拓扑，并可通过 cudaDeviceCanAccessPeer() 判断；NVSHMEM 中也可以用 nvshmem_ptr() 判断远端 PE 是否 P2P-accessible。S12S14

本文图示采用两个 GPU 位于同一 PCIe Switch 下的典型拓扑。实际 TLP 是否直接在 Switch 内横向转发、是否被 ACS 重定向 upstream，取决于平台 PCIe 拓扑和配置；只要 peer access 成立，GPU A 就可以通过 peer-mapped address 访问 GPU B memory。S12

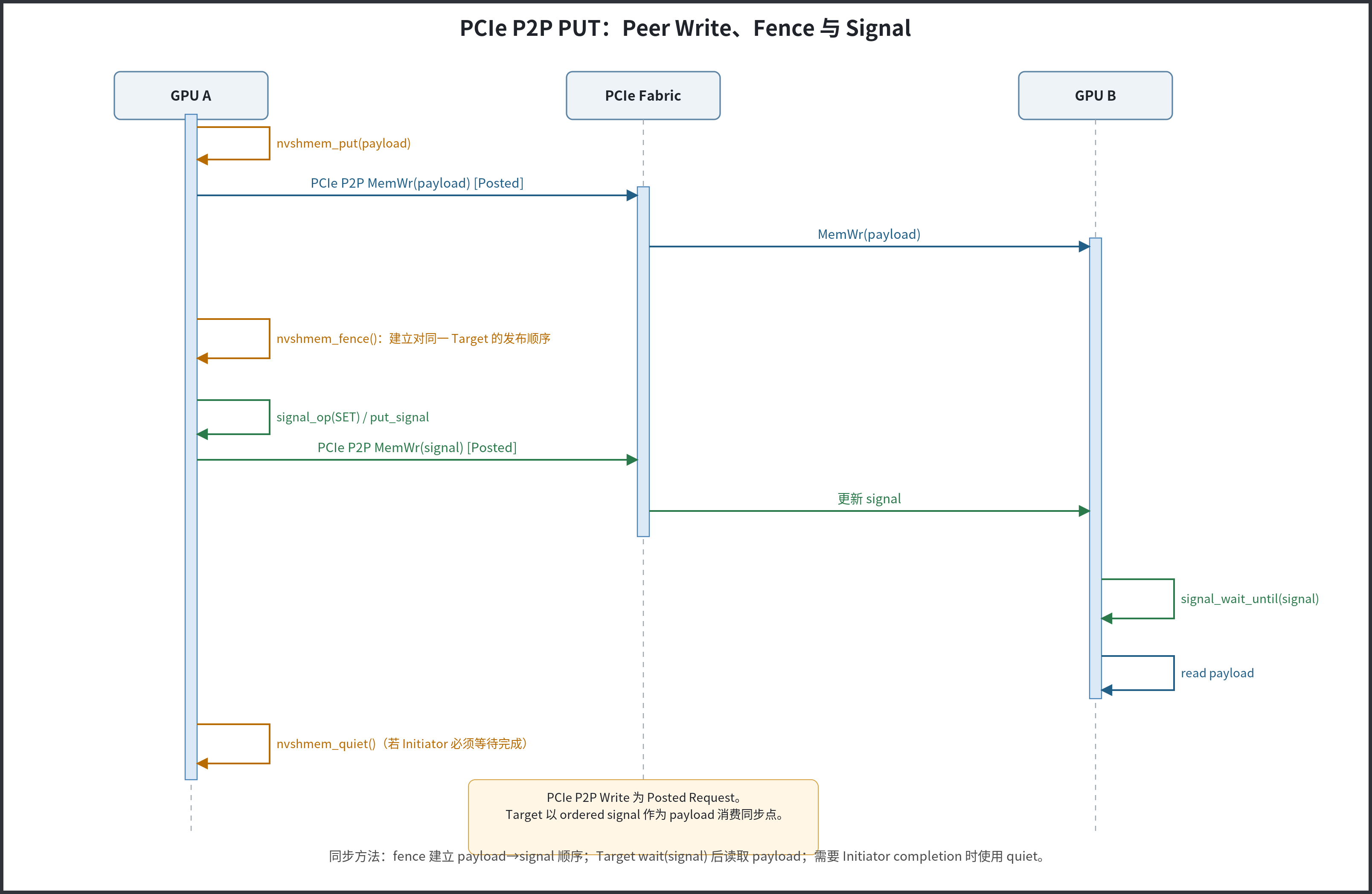

4.2 PUT

PCIe P2P PUT 的同步目标仍然是两件事：Initiator 保证发送顺序/完成 ，以及 Target 在正确的发布点之后读取 payload 。

4.2.1 发送端

GPU A 对 GPU B 的 peer-mapped destination 执行 PUT 时，底层可形成 GPU 发起的 PCIe P2P Memory Write。PCIe Memory Write 是 Posted Request，没有 Completion。

NVSHMEM 使用两个同步层次：

  • nvshmem_fence()：在 payload 之后、signal/tail/counter 等发布操作之前建立 system-scope ordering，保证后发布状态不会越过前序 payload；
  • nvshmem_quiet()：当 Initiator 的下一阶段必须等待此前 P2P 操作达到 NVSHMEM completion point 时使用。当前 P2P LD/ST 路径通过 __threadfence_system() 建立这个完成/可见点；若采用异步 TMA，则先 drain TMA group，再执行 system-scope fence。详细实现见 6.1 Fence 和 6.2 Quiet。S18
4.2.2 接收端

Target GPU 按以下顺序消费数据：

P2P PUT(payload) → fence/order → signal → signal_wait_until(signal) → read(payload)

fence 保证 payload 与 signal 的顺序，Target 观察到 signal 满足条件后，再读取对应 payload。如果使用 SIGNAL_ADD 等 AMO signal，底层 atomic transport 由平台/NVSHMEM transport 决定。当前 NVSHMEM 发布说明仍指出，纯 PCIe P2P 系统若要使用 NVSHMEM atomics API，需要 InfiniBand 支持，或者使用 UCX 在没有 IB 时提供 atomics。S15

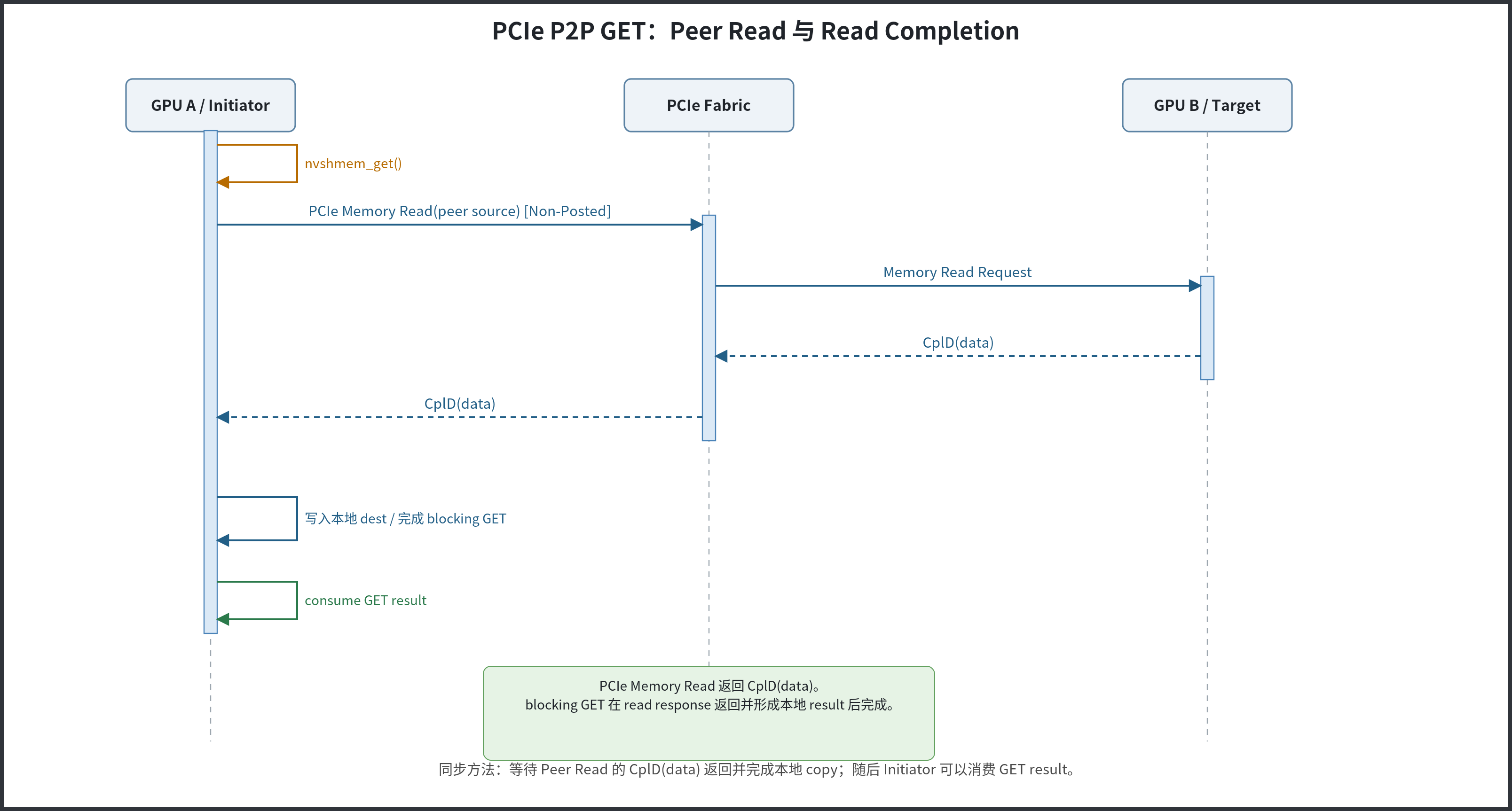

4.3 GET

PCIe P2P GET 使用 PCIe Memory Read 请求/完成模型。

PCIe Memory Read 是 Non-Posted Request。Target 返回 Completion with Data，读取结果回到 Initiator GPU。Blocking GET 在 read response 返回并完成本地 destination 更新后返回；随后 GPU A 可以读取 GET result。

因此 PCIe P2P GET 的同步方法就是：等待 Peer Read 的 CplD(data) 返回，并完成本地 copy/result 更新。对于 nonblocking GET，则由后续 NVSHMEM completion 操作等待对应 outstanding read 完成。

5.1 概述

NVLink P2P 与 PCIe P2P 使用相同的 Peer GPU memory 编程模型，但物理事务由 NVLink/NVSwitch 承载。CUDA 多 GPU文档把 NVLink 与 PCIe 都作为 peer access 的底层互连。S12

NVLink 事务说明如下：S20S21

  • PUT / Write ：Initiator 发送 Write Command/Data，Target 接收后返回 Write ACK；无错误时多个 Write ACK 可以被合并；
  • GET / Read ：Initiator 发送 Read Request，Target 通过 Response Data 返回读取的数据；
  • Atomic：请求与 response/result 由 NVLink 自身事务协议完成。

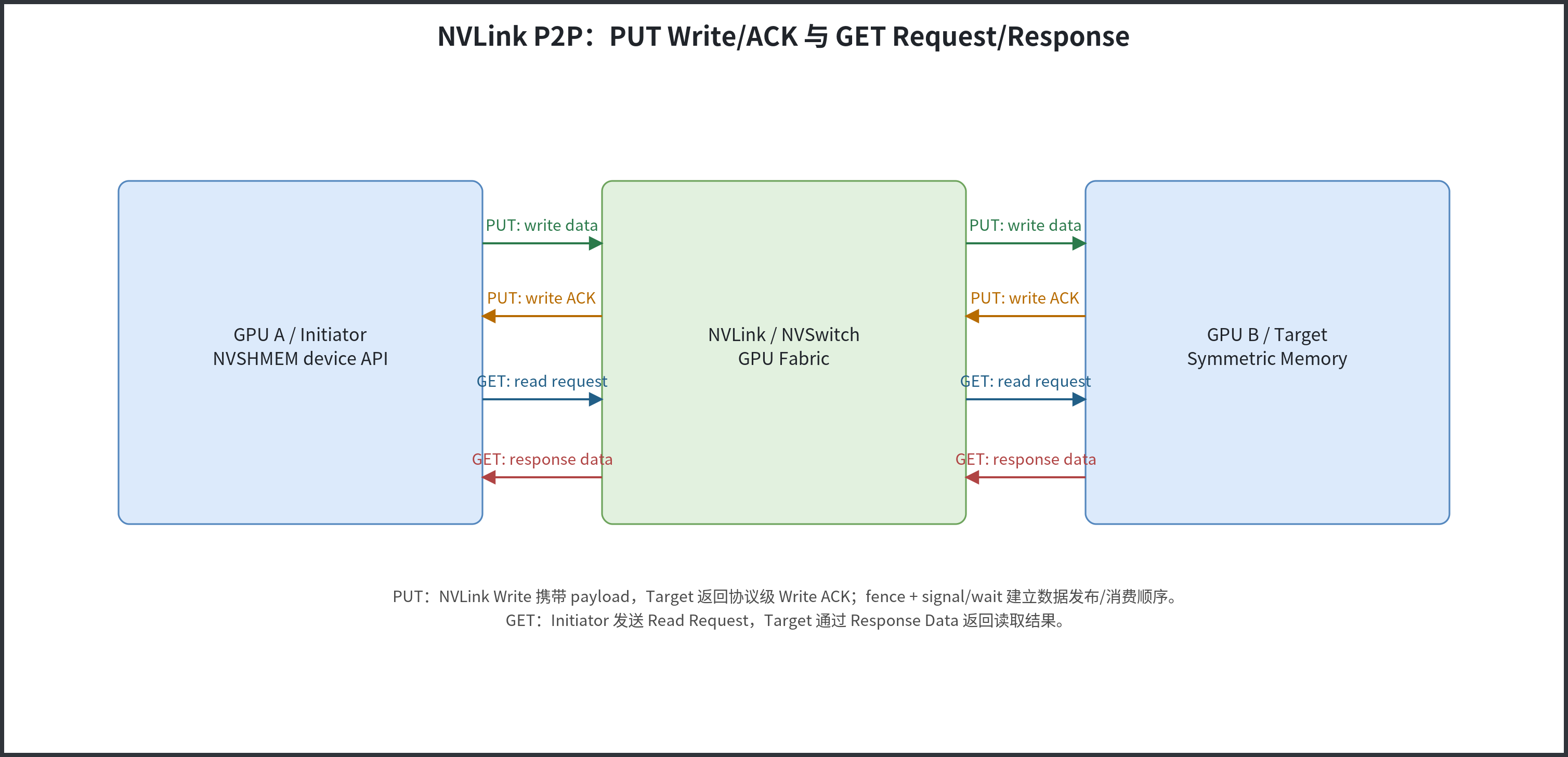

因此本文把 NVLink P2P 画成：

  • PUT：Write Data → Target，随后 Write ACK → Initiator；
  • GET：Read Request → Target，随后 Response Data → Initiator。

Write ACK 是 NVLink 协议级确认。NVSHMEM 对程序暴露的同步点仍然由 fence/quiet 和 signal/wait 定义：协议 ACK 由 GPU/NVLink 硬件处理，软件无法直接获取 ACK。

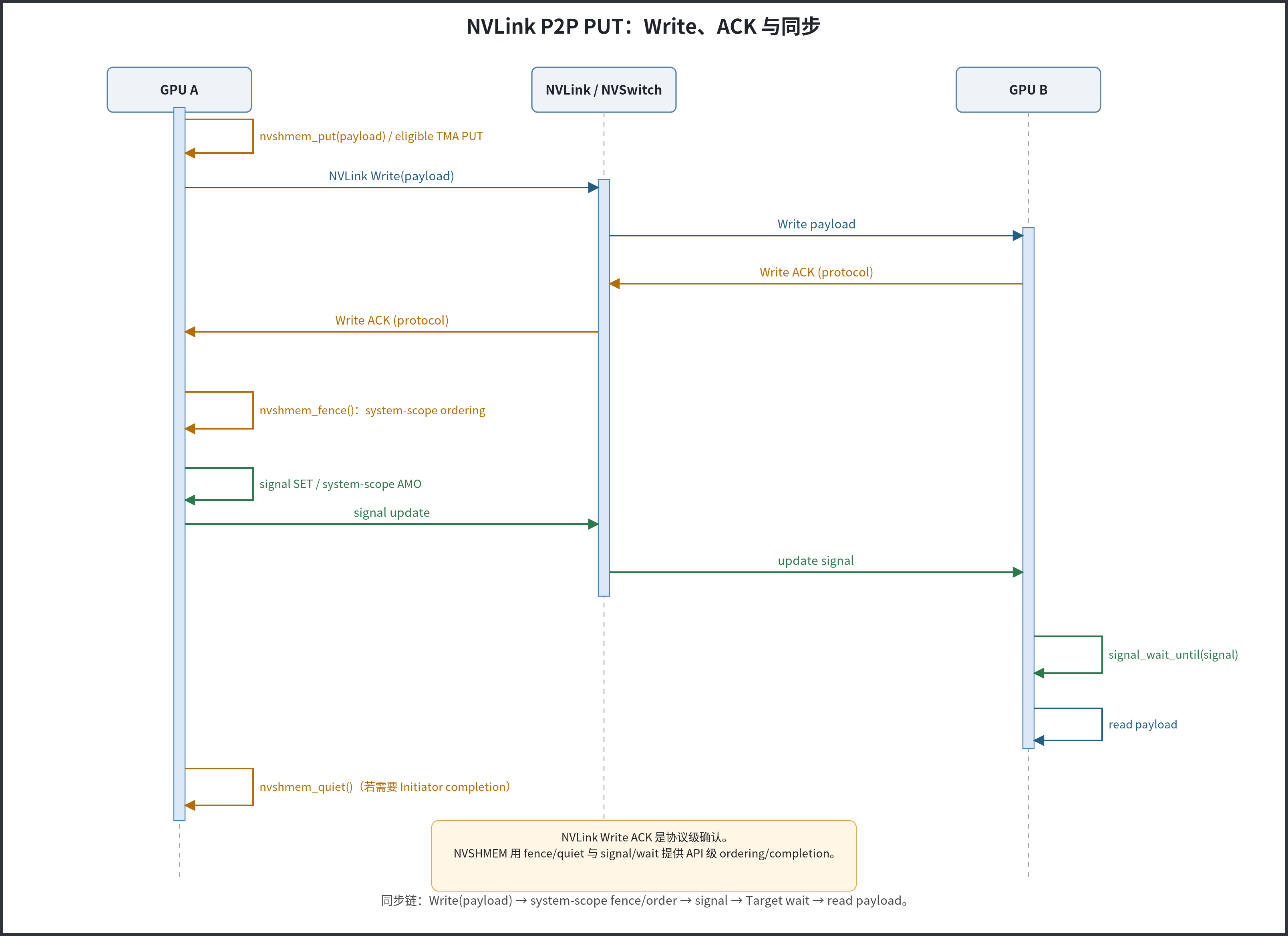

5.2 PUT

NVLink P2P PUT 的同步结构是：

PUT(payload) → system-scope fence/order → signal → Target wait → read(payload)

5.2.1 发送端

GPU A 把 payload 写入 GPU B peer memory。普通 P2P 路径可以使用 peer ld/st；符合条件的操作也可以使用 TMA-backed NVLink PUT。S16S18

同步方法为：

  • nvshmem_fence()：建立前序 payload 与后发 signal/update 的 system-scope ordering；
  • nvshmem_quiet()：等待此前 P2P 操作达到 NVSHMEM 定义的 completion point。普通 peer LD/ST 路径通过 __threadfence_system() 等待 system-scope fence 退休；TMA path 先等待 TMA group 完成，再执行 system-scope fence。S18
5.2.2 接收端

Target GPU 使用 signal 作为 payload 的发布点：

signal_wait_until(signal) → read payload

Target 观察到 signal 后即可按 NVSHMEM 语义读取对应 payload。signal 可以是 SET，也可以是 NVLink 支持路径上的 system-scoped AMO。S17

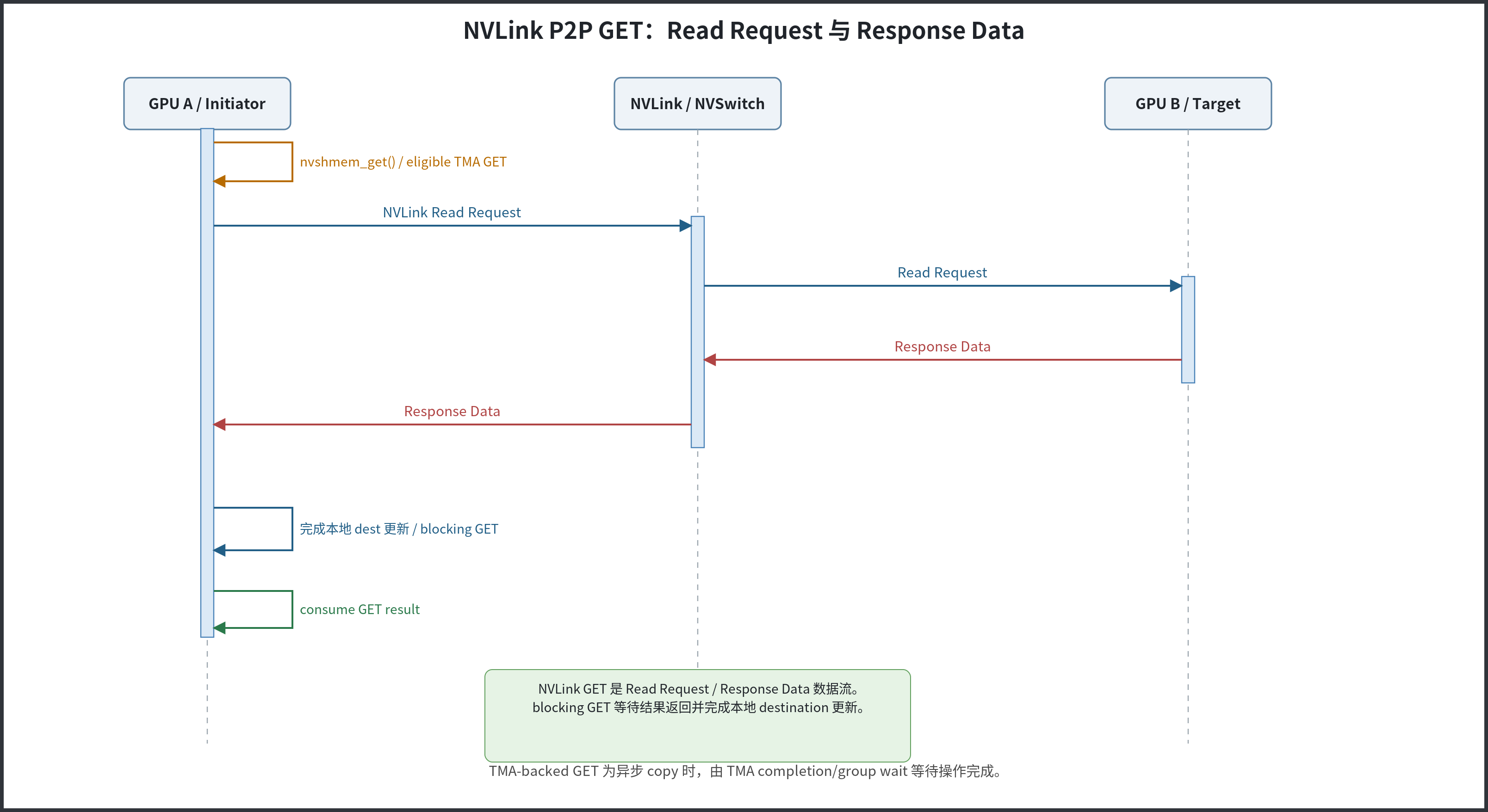

5.3 GET

NVLink P2P GET 是明确的 Read Request / Response Data 数据流。

对于普通 peer-load 实现：

  1. GPU A 对 GPU B peer address 发起 Read Request；
  2. Read Request 经 NVLink/NVSwitch 到达 GPU B；
  3. GPU B 返回 Response Data；
  4. Response Data 回到 GPU A，并形成/写入本地 GET result；
  5. blocking GET 在本地 result 就绪后返回，随后 GPU A 可以消费数据。

NVIDIA CUPTI 对 NVLink response traffic 的说明明确指出，Response Data 包含 read request 的返回数据。S20

符合条件的 block-scoped GET 还可以选择 TMA-backed NVLink GET。TMA copy 是异步操作，此时由 TMA completion/group-wait 等待 outstanding copy 完成；随后本地 consumer 再读取 GET result。S16S18

6. 一致性机制

6.1 Fence

NVSHMEM 对 fence 的定义是：对同一 Target PE，fence 前的相关 symmetric-memory 操作必须先于 fence 后的相关操作 delivery；fence 保证 ordering，不保证 quiet 所要求的 completion。S1

典型用途是：

PUT(payload) → fence → signal/tail/counter

6.1.1 RDMA

当前 NVSHMEM transport 按实际 QP/transport 建立等价 ordering：S6S7

  • 单 QP：主要依赖 RC QP/WQE 的顺序规则；
  • 多 QP / 多路径：需要同步相关 QP，避免 fence 后的操作经另一 QP 提前 delivery；当前 IB common transport 在涉及多个 QP 时会先执行 quiet，再建立后续 ordering；
  • IBGDA：由 GPU 侧 transport/QP ordering 建立相同的 fence 语义。

因此 RDMA 场景的 nvshmem_fence() 本质上是 NVSHMEM API ordering → RDMA transport ordering 的映射。

6.1.2 P2P

当前 NVSHMEM device P2P 路径中，nvshmemi_fence() 的关键实现是：S18

cpp 复制代码
nvshmemi_tma_drain_if_registered();

if (!nvshmemi_use_ldst_path())
    nvshmemi_transfer_fence(...);

__threadfence_system();

对于普通 peer LD/ST，核心是 __threadfence_system()。CUDA 将它定义为 system-scope sequentially-consistent fence，等价于：

cpp 复制代码
cuda::atomic_thread_fence(cuda::memory_order_seq_cst,
                          cuda::thread_scope_system);

其可见范围包括当前 GPU、Host 以及 peer devices。S13

PTX ABI 对 system-scope SC fence 的映射是：

text 复制代码
fence.sc.sys;

S19

因此 thread_scope_system 的底层机制可以理解为：GPU memory subsystem 建立一个 system-scope ordering point 。在该 fence 退休前，前序 peer-memory 写不能在系统可观察顺序上落到 fence 后发布的 signal/update 之后。CUDA/PTX 保证的是 .sys scope 的 memory-ordering 语义。

如果前序 PUT 使用 TMA，nvshmemi_tma_drain_if_registered() 会先执行：

text 复制代码
TMA commit_group → wait_group 0

把当前线程 pending 的 TMA bulk operations drain 掉，然后再执行 __threadfence_system()，从而把异步 copy completion 与 system-scope ordering 串起来。S18

同一套 system-scope fence 可以覆盖 PCIe P2P 和 NVLink P2P；区别只在 peer memory transaction 实际走哪一种互连。

6.2 Quiet

nvshmem_quiet() 要求此前由调用 PE 发起的相关操作达到 NVSHMEM 定义的 completion point。S1

6.2.1 RDMA

IBRC：

GPU quiet → CPU Proxy → transport quiet → poll QP/CQ → 必要时 requester consistency → quiet_ack → GPU

IB common transport 等待相关 QP completion；如果此前包含 GET，Proxy 返回 quiet ack 前还可能执行 enforce_cst()。S4S6

IBGDA ：GPU 直接执行 transport/ibgda_quiet()，等待对应 WQE/CQ completion。对于 GET，如果 native GDR ordering 不足，还需要 CST 才能允许 GPU 消费返回结果。S7

6.2.2 P2P

当前 NVSHMEM device 实现中，P2P quiet 的关键代码是：S18

cpp 复制代码
nvshmemi_tma_drain_if_registered();

if (nvshmemi_use_ldst_path()) {
    if (!myIdx)
        __threadfence_system();
    nvshmemi_threadgroup_sync<SCOPE>();
}

也就是说，P2P quiet 的软件等待点非常明确。

普通 peer LD/ST PUT：

  1. GPU 线程已经发出对 peer-mapped address 的 store；
  2. quiet 执行 __threadfence_system()；
  3. 调用线程在 system-scope fence 退休之前不能继续越过该完成点；
  4. thread/warp/block 版本再执行对应的 threadgroup sync；
  5. quiet 返回后，NVSHMEM 将此前 P2P stores 视为已经达到 API 所要求的 completion/visibility point。S18

NVSHMEM 源码对这一点的注释非常直接：__threadfence_system is required for P2P store visibility。S18

对于 NVLink，底层协议会返回 Write ACK；但 quiet 暴露给程序的等待对象不是"某个可见的软件 ACK 队列"，而是 system-scope fence。NVSHMEM 依赖 CUDA system-scope fence 语义，而不是要求应用处理 ACK。S13S21

TMA-backed NVLink PUT/GET：

TMA 是异步 copy，因此 quiet 首先调用 nvshmemi_tma_drain_if_registered()。源码定义该 helper 等价于：S18

text 复制代码
commit_group → wait_group 0

wait_group 0 等待此前 TMA bulk operations 不再 outstanding；随后 __threadfence_system() 建立跨 GPU system-scope completion/ordering。因此 TMA PUT 的等待链可以概括为：

TMA copy → commit_group → wait_group 0 → fence.sc.sys → quiet returns

对于 TMA GET，wait_group 0 负责等待异步 read/copy 返回并完成本地 destination 更新；blocking GET/quiet 返回后，consumer 才继续使用结果。S18

这里还要注意：P2P fence 与 quiet 在当前 LD/ST fast path 都可能使用 __threadfence_system()，但 API contract 不同。 fence 只承诺 ordering；quiet 承诺 completion。当前实现使用一个足够强的 system-scope fence 同时满足这两个不同层次的 API 要求。

6.3 AMO Signal

AMO signal 是 PUT 接收侧最重要的同步机制之一。对于 IBRC/IBGDA native AMO 路径，它用于解决：payload 的最后一步 RNIC→GPU PCIe Memory Write 是 Posted、没有 Completion，Target 如何获得一个可靠的"数据可消费"通知。 。

6.3.1 WRITE → Atomic

对于 native AMO signal 路径，可以把端到端关系写成：

Requester: RDMA WRITE(payload) → RDMA Atomic(signal)

Responder: PCIe MemWr(payload) → PCIe AtomicOp(signal)

Consumer: wait(signal) → read(payload)

IB 协议 TRANSACTION ORDERING 可用于解释 NVSHMEM AMO signal 的数据同步：

Requester 先发送 RDMA WRITE，再发送有序的 Atomic；当 Responder/Target 已经观察到 atomic operand 被更新，说明后发 Atomic 的目标内存更新已经发生。按 WRITE→Atomic ordering，前序 RDMA WRITE 必须已经先达到其目标更新/placement ordering point，因此 Target 可以把该 atomic signal 当作前序 payload 的发布完成标志。

这也是 AMO 在这里的真正用途：不是 Fetch 返回值，而是对同步变量进行后发、原子、可观察的更新。

6.3.2 PCIe Ordering

对于 native GPU atomic path：

  • payload：PCIe Memory Write，Posted，无 Cpl；
  • signal：PCIe AtomicOp，Non-Posted，有 Completion。

PCIe 默认 ordering 规则中，后发 Non-Posted Request 不能越过之前的 Posted Request；Atomic Operation 是 Non-Posted transaction，Completer 必须返回 Completion。S11

因此可以把后发 Atomic 看成一个 ordered witness：

MemWr(payload) → AtomicOp(signal) → Atomic Completion

当 GPU 自己已经从 signal memory 观察到新值时，atomic update 必然已经生效；在上述 ordering 条件下，前面的 payload Posted Write 已经先越过对应 ordering point。

这正好弥补了"PCIe MemWr 没有 Completion"这一缺口。

6.3.3 适用边界

上面的 IB WRITE → Atomic → PCIe AtomicOp 推导直接适用于 native AMO signal 路径，例如当前 IBRC native SIGNAL_ADD，以及 IBGDA atomic signal path。S5S7

不能把它扩大成"任何 signal API 都一定生成 PCIe AtomicOp"：当前 IBRC SIGNAL_SET 可以用 RDMA Write 实现。S5 NVSHMEM API 层仍要求 signal update 对 signal 对象具有规定的原子/同步语义，因此非 native-Atomic 编码由 transport 的其他 ordering 实现满足同一 API contract。S2

同时，WRITE 与 Atomic 必须处于需要互相排序的 communication/ordering domain；不能通过 Relaxed Ordering 等方式破坏这条依赖链。S11

6.3.4 P2P Signal

P2P 的同步目标与 RDMA 相同，仍然是：

peer write(payload) → ordered signal update → Target wait → read payload

  • NVLink P2P：NVSHMEM 支持 system-scoped AMO/signal，signal 可以直接作为跨 GPU 原子发布操作。S17
  • PCIe P2P ：SIGNAL_SET 可以按 peer write 的发布模型理解；而 NVSHMEM atomics API 是否使用 native GPU PCIe AtomicOp 取决于平台/transport。当前 3.7.x 发布说明仍要求 PCIe P2P 系统提供 IB 或 UCX 来支持 NVSHMEM atomics。S15

因此，P2P 数据一致性应从 NVSHMEM fence + signal/wait 的 API 顺序 理解，而不是无条件假设底层一定存在 PCIe AtomicOp。

6.4 GDR Ordering

CU_DEVICE_ATTRIBUTE_GPU_DIRECT_RDMA_WRITES_ORDERING 描述 GPUDirect RDMA writes 到 GPU 后，在指定 consumer scope 内是否已经具备足够的 native ordering。若返回能力覆盖 OWNER，本 GPU 消费这类 incoming writes 时可以不执行额外 flush。S8

图 15：GPU 读取 GET 返回数据时，GDR Ordering 与 CST 的选择。

本文只在 GPU 读取由 Local RNIC 写回本地 GPU 的 GET 返回数据 时使用该属性做一致性判断。PCIe P2P/NVLink P2P GET 不经过 Local RNIC writeback，因此明确排除在外：

  • IBRC GET ：CPU Proxy 的 enforce_cst() 根据 native ordering 与 CUDA flush 能力决定是否 flush；
  • IBGDA GET ：may_skip_cst 根据 native ordering 以及 transport 条件决定是否追加 DUMP/CST。

PUT Target、PUT+Signal、signal_wait_until()、PUT sender 的 fence/quiet，以及 PCIe/NVLink direct P2P PUT/GET ，都 不使用该属性做动态判断。

CUDA 定义的典型 ordering scope 包括：S8

  • NONE：不能依赖 native ordering，需要 flush/consistency；
  • OWNER：本 GPU 可以一致消费 remote writes；
  • ALL_DEVICES：更大的 CUDA device consumer scope。

6.5 CST

CST（Consistency Transaction）解决的是 GET requester-side 的最后一跳：

Local RNIC --PCIe Posted Write(result)--> Local GPU

因为 Posted Write 没有 PCIe Completion，需要用 native ordering 或一个后续有序的 consistency transaction，把"RNIC 已完成"推进到"GPU 可以安全读取 result"。

6.5.1 IBRC：enforce_cst()

当前 CPU Proxy 初始化时缓存两项 CUDA 能力：S4S8

  1. CU_DEVICE_ATTRIBUTE_GPU_DIRECT_RDMA_FLUSH_WRITES_OPTIONS：是否支持 Host 侧 cuFlushGPUDirectRDMAWrites()；
  2. CU_DEVICE_ATTRIBUTE_GPU_DIRECT_RDMA_WRITES_ORDERING：native ordering 覆盖到什么 consumer scope。

enforce_cst() 的主要选择逻辑是：

  1. 若 native ordering 已经达到 TO_OWNER，本 GPU 读取 GET result 不需要额外 flush；
  2. 若 native ordering 不足、且 CUDA Host flush API 可用，则调用：
cpp 复制代码
cuFlushGPUDirectRDMAWrites(
    CU_FLUSH_GPU_DIRECT_RDMA_WRITES_TARGET_CURRENT_CTX,
    CU_FLUSH_GPU_DIRECT_RDMA_WRITES_TO_OWNER);
  1. 若 CUDA consistency API 不可用，在 x86 IBRC 中转入 transport fallback：
    • GDRCopy 可用、目标 mapping 可读且不是 EGM 时，执行一次 GDRCopy read；
    • 否则使用专门的 CST endpoint 对本地 GPU memory 发起 loopback IBV_WR_RDMA_READ，并等待 CQ completion。S4S5

这说明 enforce_cst() 并不是固定的一种事务，而是根据 GPU native ordering、CUDA flush API 能力、GDRCopy/内存类型以及 IBRC transport 能力 选择最低成本的 consistency 方法。

6.5.2 IBGDA：DUMP/CST

IBGDA 的 ibgda_cst_is_required() 先检查 GPU_DIRECT_RDMA_WRITES_ORDERING；若达到 TO_OWNER，可以满足基本 skip 条件。但当前实现还有两个额外约束：S7

  • device->common_device.data_direct 为真时仍要求 CST；
  • 初始化多个 NIC/device 时关闭 skip-CST 优化。

不能 skip 时，GET 路径使用：

RDMA READ → result Posted writeback → NIC Fence → DUMP/CST Read → PCIe Cpl → CQ completion → GPU consume

DUMP 让 Local RNIC 对 Local GPU memory 发起 read-like transaction。PCIe Read 是 Non-Posted，有 Completion；NIC Fence 保证这个 CST 不越过前面的 READ/result writeback。于是后续 Read Completion 就成为前序 Posted writeback 的 consistency witness。S7

6.6 总结

Transport 操作 / 角色 路径 底层事务 Response 关键同步方法
IBRC PUT / Initiator GPU A → CPU Proxy A → RNIC A → Fabric → RNIC B → GPU B RDMA WRITE；Target 侧 PCIe Memory Write / Posted RDMA RC ACK / requester completion；Target PCIe Write 无 Cpl fence 保序；quiet 等待发送完成
IBRC PUT / Target RNIC B → GPU B：payload → signal payload：PCIe Memory Write / Posted；native AMO signal：PCIe AtomicOp / Non-Posted payload Write 无 Cpl；AtomicOp 有 Completion ordered signal/AMO + signal_wait_until()
IBRC GET / Initiator GPU A → CPU Proxy A → RNIC A → Fabric → RNIC B → GPU B；result 返回 RNIC A → GPU A RDMA READ；Local RNIC → GPU A 为 PCIe Memory Write / Posted RDMA Read Response；本地 result Write 无 Cpl transport quiet + native GDR ordering / CUDA flush / CST
IBRC GET / Target RNIC B → GPU B PCIe Memory Read / Non-Posted CplD PCIe Read 返回数据后形成 RDMA Read Response
IBGDA PUT / Initiator GPU A → RNIC A → Fabric → RNIC B → GPU B RDMA WRITE；Target 侧 PCIe Memory Write / Posted RDMA RC ACK / requester CQ completion；Target PCIe Write 无 Cpl WQE ordering / fence；GPU quiet 等待 completion
IBGDA PUT / Target RNIC B → GPU B：payload → AMO signal payload：PCIe Memory Write / Posted；signal：PCIe AtomicOp / Non-Posted payload Write 无 Cpl；AtomicOp 有 Completion payload WQE → AMO signal WQE → signal_wait_until()
IBGDA GET / Initiator GPU A → RNIC A → Fabric → RNIC B → GPU B；result 返回 RNIC A → GPU A RDMA READ；Local RNIC → GPU A 为 PCIe Memory Write / Posted RDMA Read Response；本地 result Write 无 Cpl READ completion + native GDR ordering，或 DUMP/CST
IBGDA GET / Target RNIC B → GPU B PCIe Memory Read / Non-Posted CplD PCIe Read 返回数据后形成 RDMA Read Response
PCIe P2P PUT / Initiator GPU A → PCIe Switch → Peer GPU PCIe Memory Write / Posted 无 PCIe Cpl peer write + fence；下一阶段要求完成时使用 quiet
PCIe P2P PUT / Target Peer GPU memory → signal → consumer peer PCIe Memory Write；signal 根据具体 op/transport 实现 普通 peer Write 无 PCIe Cpl ordered signal + signal_wait_until()
PCIe P2P GET / Initiator GPU A → PCIe Switch → Peer GPU → GPU A PCIe Memory Read / Non-Posted CplD blocking GET 等待 response/result 就绪
NVLink P2P PUT / Initiator、Target GPU A → NVLink / NVSwitch Fabric → Peer GPU NVLink Write Data Write ACK / protocol response，可合并 system-scope fence / quiet；signal/wait 建立发布-消费同步
NVLink P2P GET / Initiator GPU A → NVLink / NVSwitch Fabric → Peer GPU → GPU A NVLink Read Request / Response Data Response Data blocking GET 等待 result；TMA 路径等待 async group
CST GET requester-side consistency Local RNIC → Local GPU Read-like transaction / Non-Posted Cpl / CplD NIC Fence + CST Read completion 建立 consistency point

7. 参考资料

相关推荐
Java牛马3 天前
Caffeine 缓存及其应用相关总结
java·redis·缓存·caffeine·数据一致性·本地缓存
浦信仿真大讲堂23 天前
从重复操作到自动化闭环：如何让 CST 与 Python 真正协同起来
python·自动化·cst·仿真软件·达索软件
JZC_xiaozhong1 个月前
销售订单如何自动同步多个业务系统？3种方案对比分析
大数据·数据分析·数据一致性·应用集成·数据孤岛解决方案·数据集成与应用集成
思茂信息1 个月前
CST 辐射边界反射过高优化方法
网络·emc·emi·cst·仿真软件·电磁仿真
思茂信息1 个月前
CST 功能介绍：揭秘平面波端口 (PWP) —— 助力复杂线缆辐射抗扰度仿真
emc·emi·cst·电磁仿真·仿真辐射
思茂信息2 个月前
CST如何在EDA仿真中自动添加Port
emc·emi·cst·仿真软件·电磁仿真
思茂信息2 个月前
CST软件基于液态金属开关的方向图可重构天线
服务器·算法·重构·cst·仿真软件·电磁仿真
一只豌豆象3 个月前
第3讲：单端传输线的时域TDR仿真（基于实战的第一次仿真视角切换）
学习·信号完整性·cst·仿真实战
思茂信息3 个月前
CST对一种用于中型无人机 433MHz 通信的宽带共形贴片天线
开发语言·单片机·嵌入式硬件·平面·无人机·cst
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新04历年考研数学一、数学二、数学三真题试卷及答案PDF052026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？06Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费07AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路082026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片09VSCode+CodeX扩展，无法启动10如何新建文件夹？ 电脑新建文件夹的4种方法
