作者 | Wang Jieyu
应用案例2：Cable辐射抗扰度RS仿真
- 评估复杂cable的抗干扰能力
- 多个场强等级的快速仿真验证
- 定性分析cable谐振频点，量化感应噪声电压
- 优化滤波设计，提升产品抗辐射能

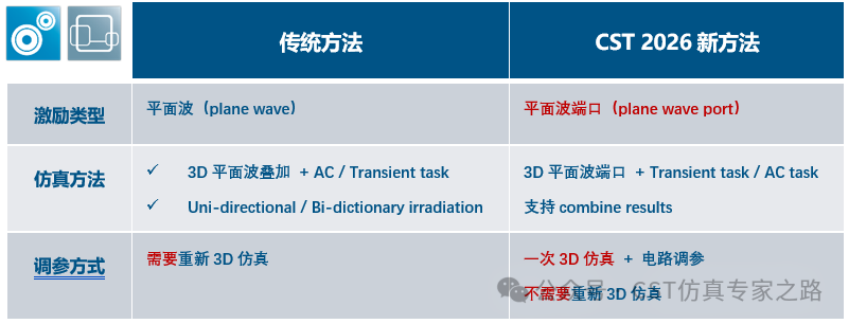

【两种CABLE工作室RS场路协同仿真方法对比】

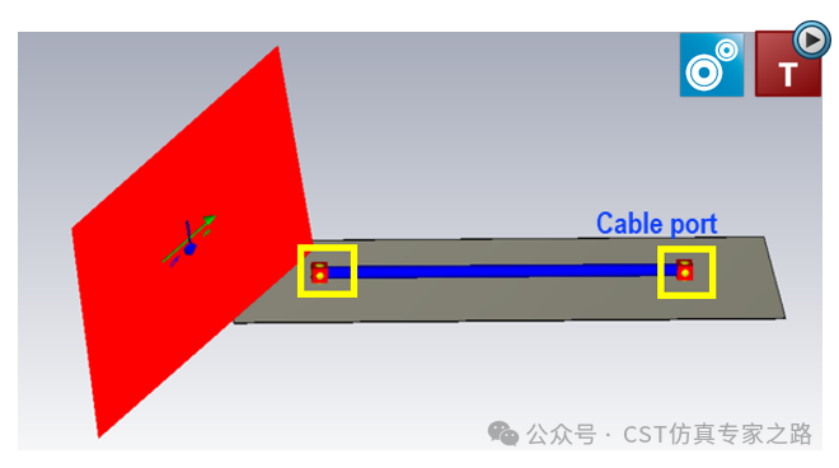

传统方法采用"Cable<--->电路"的耦合流程，即在电路AC/Transient task中选择Cable Field Coupling（Uni/Bi-directional irradiation）。3D部分使用平面波激励，电路部分则采用AC task/Transient task。需要注意的是，该方法3D模型中只允许Cable Port的存在，有一定的局限性。并且，当激励幅度或电路参数需要调整时，Transient task必须重新运行整个3D与电路的同步仿真。
CST 2026新方法则采用"3D+Cable--->电路"的单向流程，3D仿真使用平面波端口，同时可以包含其他cable端口和离散端口。电路仿真可灵活选择Transient task/AC task，并可通过Combine results计算电路激励下的场分布。当电路中的激励波形或参数需要调整时，无需再次运行3D仿真，仅需运行快速的电路仿真即可，从而大幅提升了优化效率。
该案例采用CST 2026新方法（平面波端口），具体细节如下

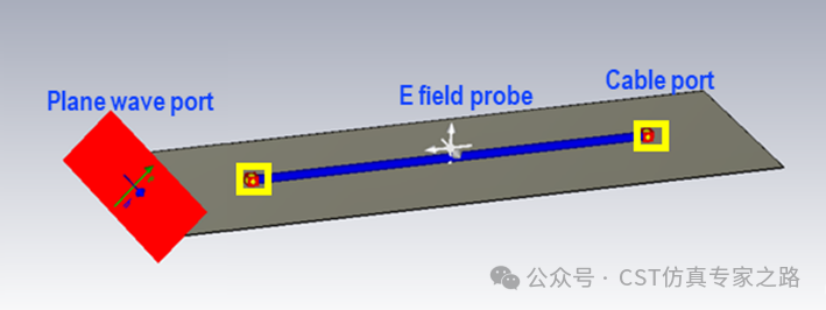

【3D模型】------平面波端口激励

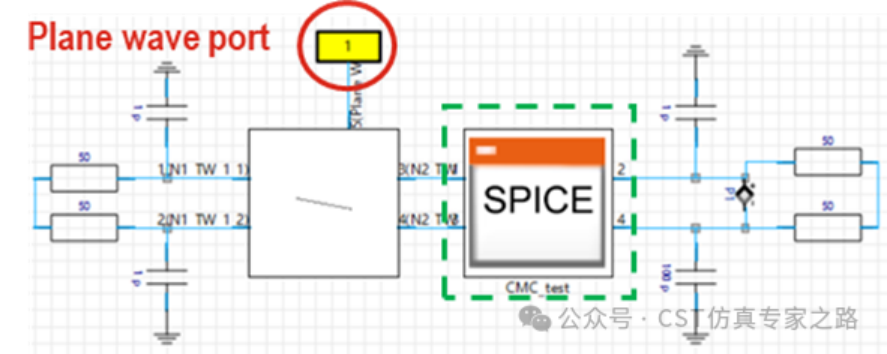

【电路模型】------场路协同仿真
AC Task 1Level 1：E field=25V/mAC Task 2Level 2：E field=50V/m
注意：电路中设置plane wave port信号源功率时，需要做归一化处理，具体方法参考[CST 2026 新功能：揭秘平面波端口 (PWP) ------ 助力辐射抗扰度RS场路协同仿真](#CST 2026 新功能：揭秘平面波端口 (PWP) —— 助力辐射抗扰度RS场路协同仿真)
【仿真结果分析】
一次3D仿真得到多个辐射等级下的场分布
在电路中调整激励信号的幅度，不需要重新仿真3D，只需要通过combine results 就可以快速地在3D中得到不同场强激励下的场分布结果。

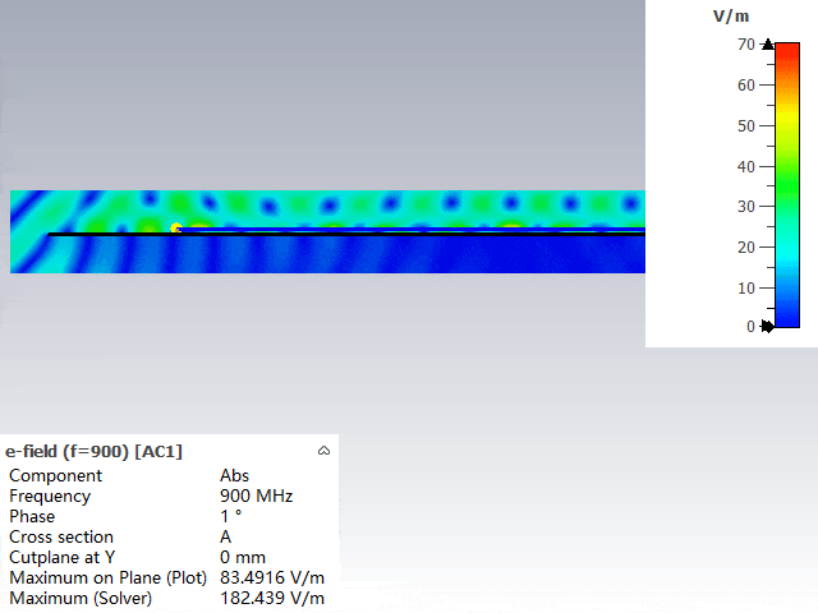

level1

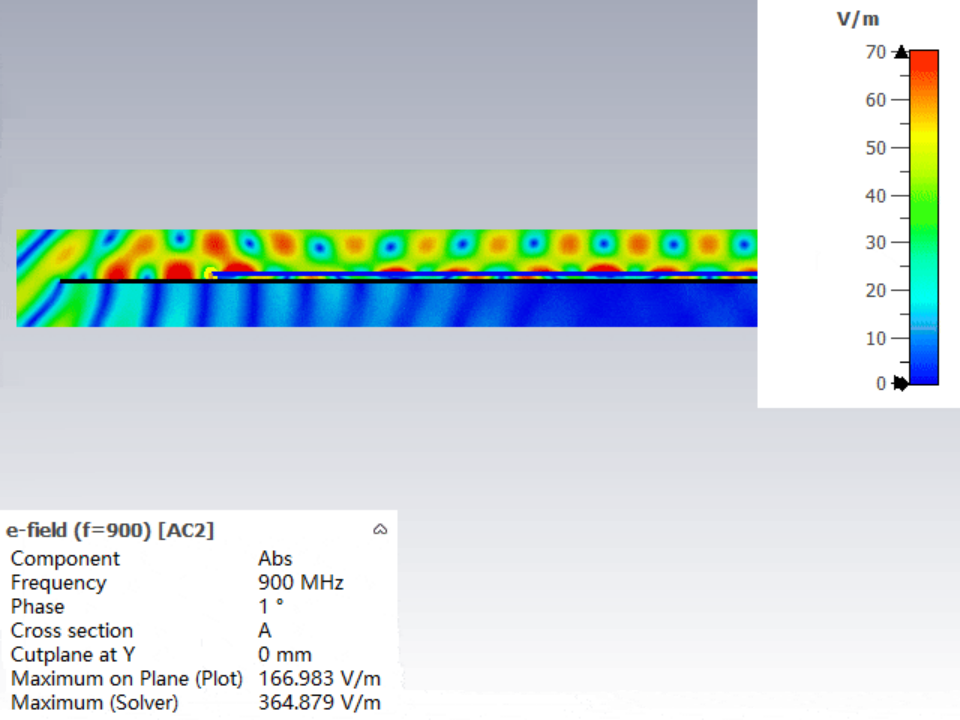

level 2不同辐射等级的E-field电场强度（900MHz）

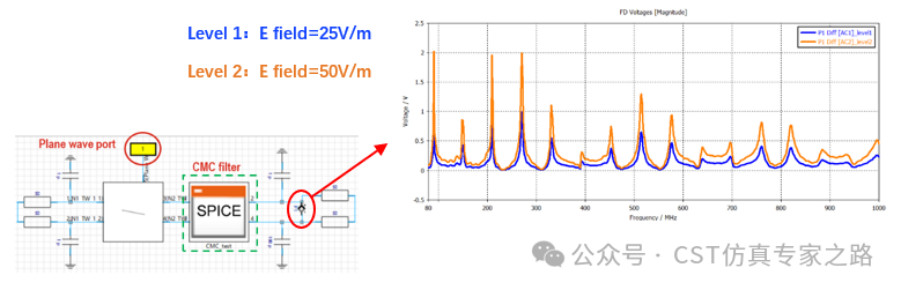

Cable谐振频点及感应噪声电压分析观察双绞线端口处的谐振频点及差分电压噪声

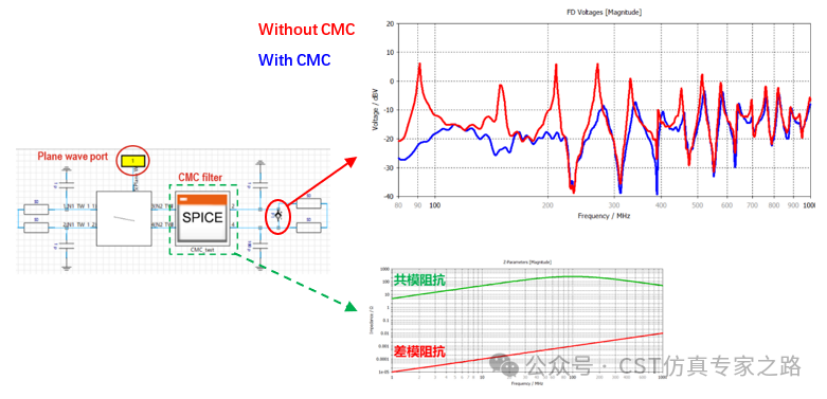

滤波设计优化 - 根据需要选择滤波频段合适的共模扼流圈 - 电路中增加共模扼流圈，优化滤波设计，观察差分电压噪声
