CST 辐射边界反射过高优化方法

在CST Studio Suite天线与高频电磁仿真中,辐射边界反射过高是高频常见问题。电磁波抵达仿真域边界后无法被充分吸收,产生虚假反射,会严重恶化驻波、增益、方向图与S参数精度,造成仿真结果失真、收敛困难、时域拖尾震荡等问题。本文结合工程实操场景,梳理辐射边界反射过高的核心成因,给出低成本、高效率的全套优化方案,适配宽带天线、微波器件等主流仿真场景。

一、辐射边界反射过高的核心成因

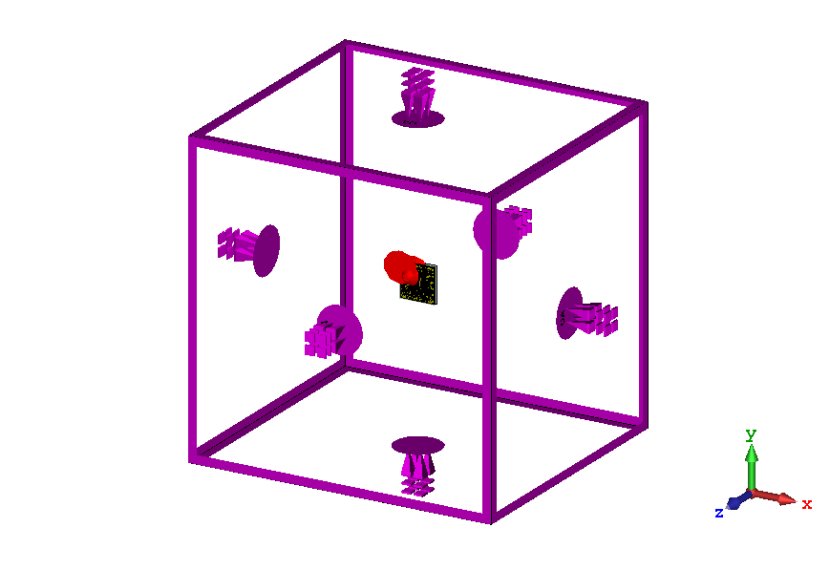

CST默认辐射边界(ABC)旨在模拟自由空间、吸收出射电磁波,但工程中极易出现反射超标问题,主要原因集中在四点。一是边界距离辐射体过近,未满足最小距离规范,电磁波未完成辐射扩散就抵达边界,斜入射波吸收效果大幅下降;二是边界类型选型错误,常规辐射边界对宽频、大角度入射波适配性差;三是网格质量不佳,边界区域网格过粗,引发数值反射与色散误差;四是仿真域设置不合理,模型不对称、边界间距不一致,导致局部电磁波集中反射。

二、核心优化方法与实操要点

(一)合理拉大辐射边界距离,满足基础规范

边界间距不足是反射超标的首要原因,也是最易优化的关键点。常规天线辐射仿真中,辐射边界与模型外表面的最小距离需不低于工作频段最低频率的λ/4,宽带、超宽带模型需按最低频点计算间距,杜绝高频达标、低频反射超标的问题。针对强辐射、大角度散射结构,建议将间距提升至λ/3~λ/2,可显著降低斜入射电磁波的边界反射。同时需保证六个方向边界间距对称均匀,避免单侧间距过小引发局部反射叠加。

(二)替换高精度吸收边界,适配宽频场景

默认一阶辐射边界吸收能力有限,对宽频、大角度入射波吸收效果差。针对反射严重的模型,可替换为PML完全匹配层边界,这是CST中抑制边界反射的最优方案。PML通过渐变阻抗结构,可无反射吸收全角度、宽频带出射电磁波,适配超宽带天线、脉冲电磁仿真等高精度场景。实操中可调整PML层数与精度等级,高阶PML能进一步压低残余反射,仅小幅增加仿真耗时,精度提升效果显著。

(三)优化边界区域网格,消除数值反射

即便边界距离、类型设置合理,粗糙的边界网格也会产生明显数值反射。优化核心为精细化边界网格,在辐射边界、PML层区域采用梯度加密网格,保证电磁波穿过边界区域时波形平稳过渡,抑制网格色散引发的虚假反射。同时关闭边界区域的粗糙剖分、简化结构等功能,避免网格突变。兼顾效率与精度,模型核心区域正常剖分,仅对边界吸收层针对性加密,无需全域精细化网格。

(四)修正仿真设置,规避隐性反射问题

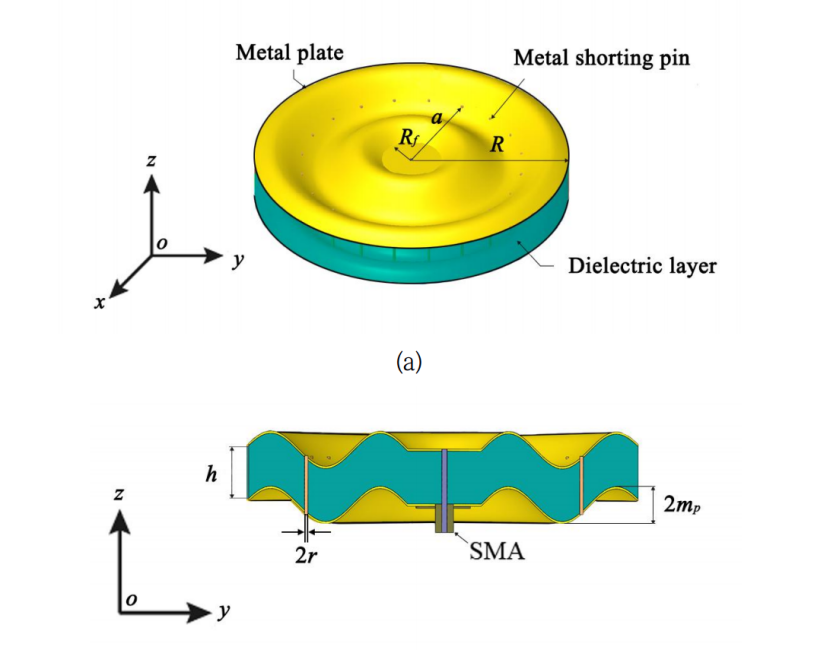

时域仿真中,可适当延长仿真时长,等待边界反射波完全衰减,消除时域拖尾带来的结果误差;同时降低收敛阈值,提升迭代精度,弱化微弱反射信号对稳态结果的干扰。针对含介质基板、微带结构的宽带天线,需保证介质结构与边界预留充足空气层,避免介质波直接入射边界造成强反射。此外,严格区分边界类型,金属结构设置PEC边界,辐射空间统一设置吸收边界,杜绝边界混用引发的反射异常。

三、场景化选型与优化优先级

工程仿真可按优先级快速落地优化:轻度反射失真,优先拉大边界间距、优化边界网格,成本最低、见效最快;宽带、超宽带天线仿真,直接替换PML边界,从根源抑制宽频反射;高精度远场、低副瓣仿真,采用"λ/2间距+高阶PML+边界网格加密"组合方案;窄带谐振结构仿真,配合精准收敛设置,弱化微弱反射对谐振峰的影响。

CST辐射边界反射过高的核心解决逻辑为合理预留空间+精准选型边界+优化网格过渡+规范仿真设置。多数仿真误差源于边界间距不足、边界选型不当、网格突变等基础设置问题,无需复杂结构优化,通过标准化边界配置即可大幅压低残余反射,保障S参数、辐射方向图、增益等核心指标的仿真精度,高效满足天线与微波器件的仿真设计需求。

思茂信息拥有成熟的落地优化方案,可结合不同天线结构、带宽场景与仿真需求,定制精准的边界设置、网格优化、参数校准策略,帮助研发人员规避仿真失真、收敛异常、结果不准等问题,充分发挥CST软件的仿真优势,大幅提升天线与射频器件的研发效率与设计可靠性。
