嵌入式-51单片机入门（三）-数码管驱动：从单管点亮、多位扫描到动态刷新与消隐原理

前言

很多初学者接触数码管的第一印象是「给P0赋个十六进制数，数码管就亮了」，但真正深入下去会遇到一连串问题：

• 为什么多位数码管不能同时显示不同数字？
• 只调用一次显示函数，为什么有时也能常亮？
• 扫描速度加快后，为什么会出现虚影重影？
• 实际项目里为什么很少用单片机直接扫描？

这些问题背后，对应着嵌入式开发最核心的几个思想：IO资源复用、时间分片、时序控制、硬件卸载。本文沿着真实的学习路径，从单管点亮到多位动态扫描，一步步拆解原理、复现问题、给出解决方案。

代码仓库：

嵌入式-单片机/C51 · Luminous/Code_2026 - 码云 - 开源中国

---

一、数码管基础原理

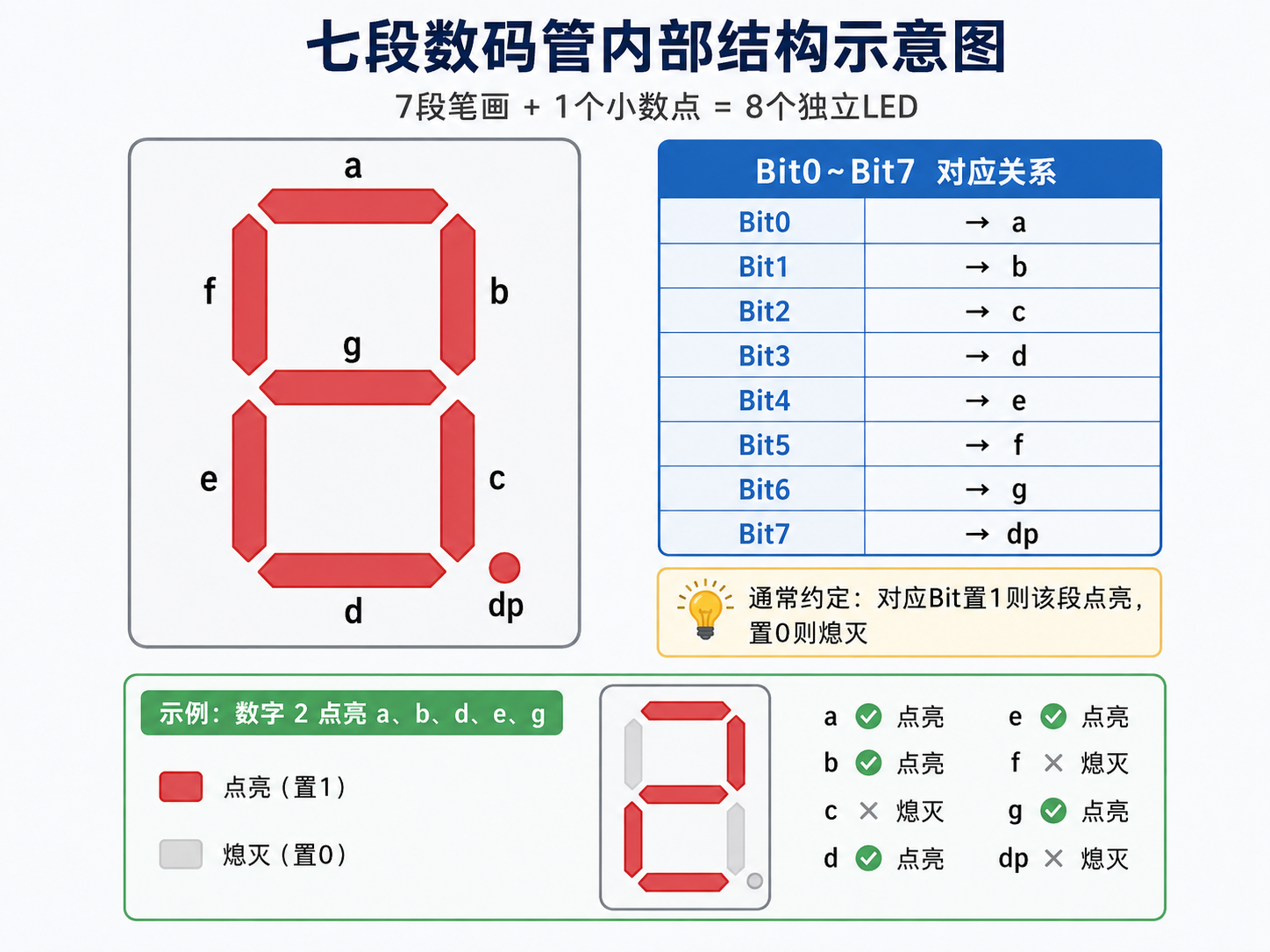

1.1 数码管的本质

七段数码管内部是8个独立的LED发光二极管（7段笔画 + 1个小数点），按「a~g + dp」的顺序排列，通过控制不同LED的亮灭组合出数字和字母。

8个LED刚好对应一个字节的8个Bit位，通常约定：

• 低位到高位依次对应 a、b、c、d、e、f、g、dp
• 对应Bit置1则该段点亮，置0则熄灭

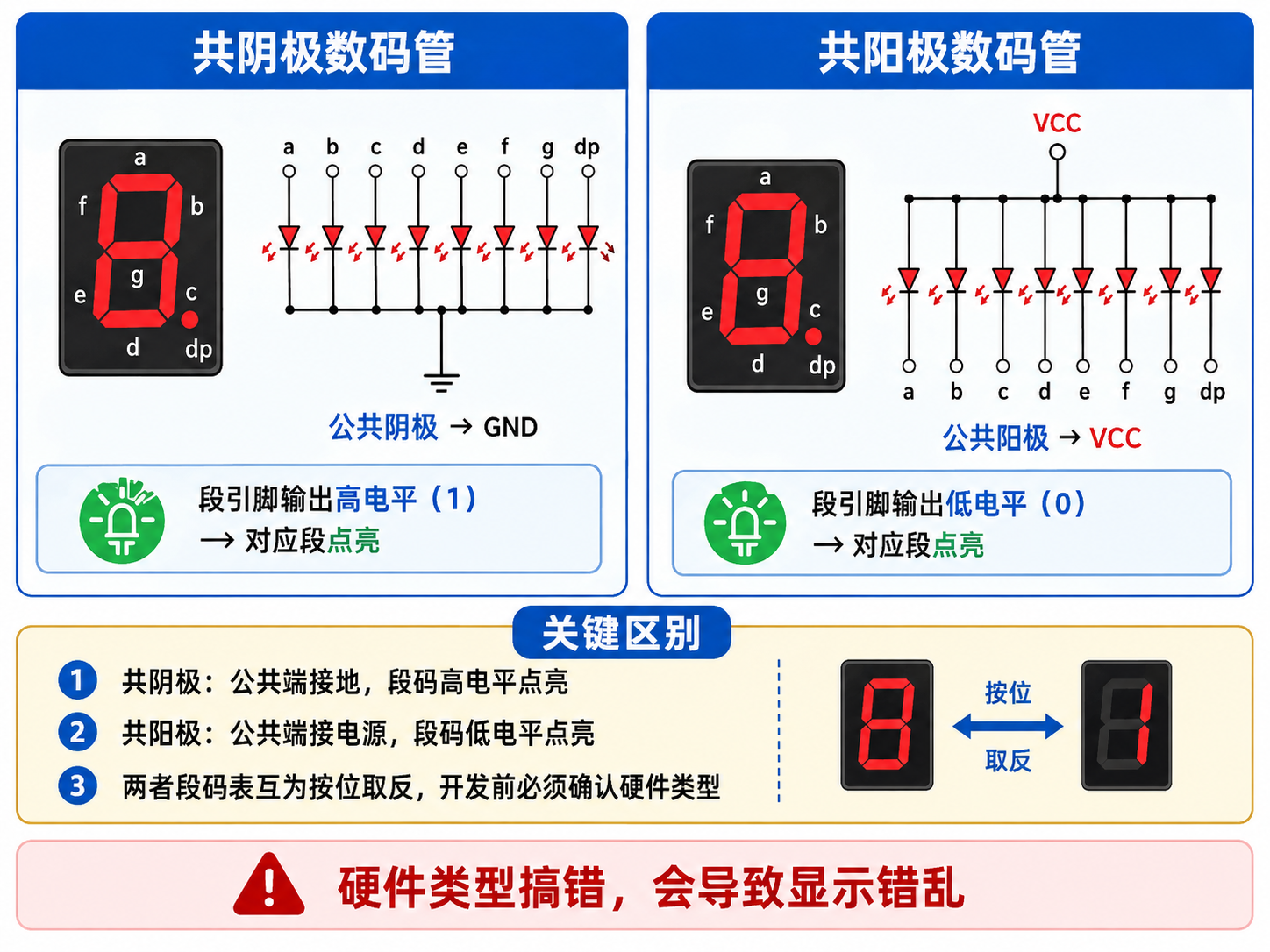

1.2 共阴极与共阳极

根据内部LED公共端的接法，数码管分为两类：

• 共阴极数码管：所有LED阴极连在一起接GND，段引脚输入高电平时点亮。本文实验使用共阴极数码管。
• 共阳极数码管：所有LED阳极连在一起接VCC，段引脚输入低电平时点亮。

二者段码表为按位取反的关系，开发前必须确认硬件类型，否则会出现显示错乱。

1.3 段码表的由来

共阴极数码管标准段码表（0~F + 全灭）：

// 下标 0~15 对应 0~F，下标16为熄灭
unsigned char NixieTable[] =
{
    0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,
    0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x00
};

数组下标直接对应要显示的数字，通过下标读取即可输出对应字形。

---

二、硬件电路架构解析

2.1 为什么不能静态驱动8位数码管

如果每位数码管独立驱动，需要8个位选IO + 8个段选IO，合计16个引脚，对IO资源本就紧张的51单片机来说开销过大。

工程上的解决思路是段选并联、位选分时控制：所有数码管的段引脚并联在一起共用一组IO，通过位选信号轮流选中不同数码管，用时间换IO资源。

2.2 74LS138 三八译码器：3个IO控制8个位选

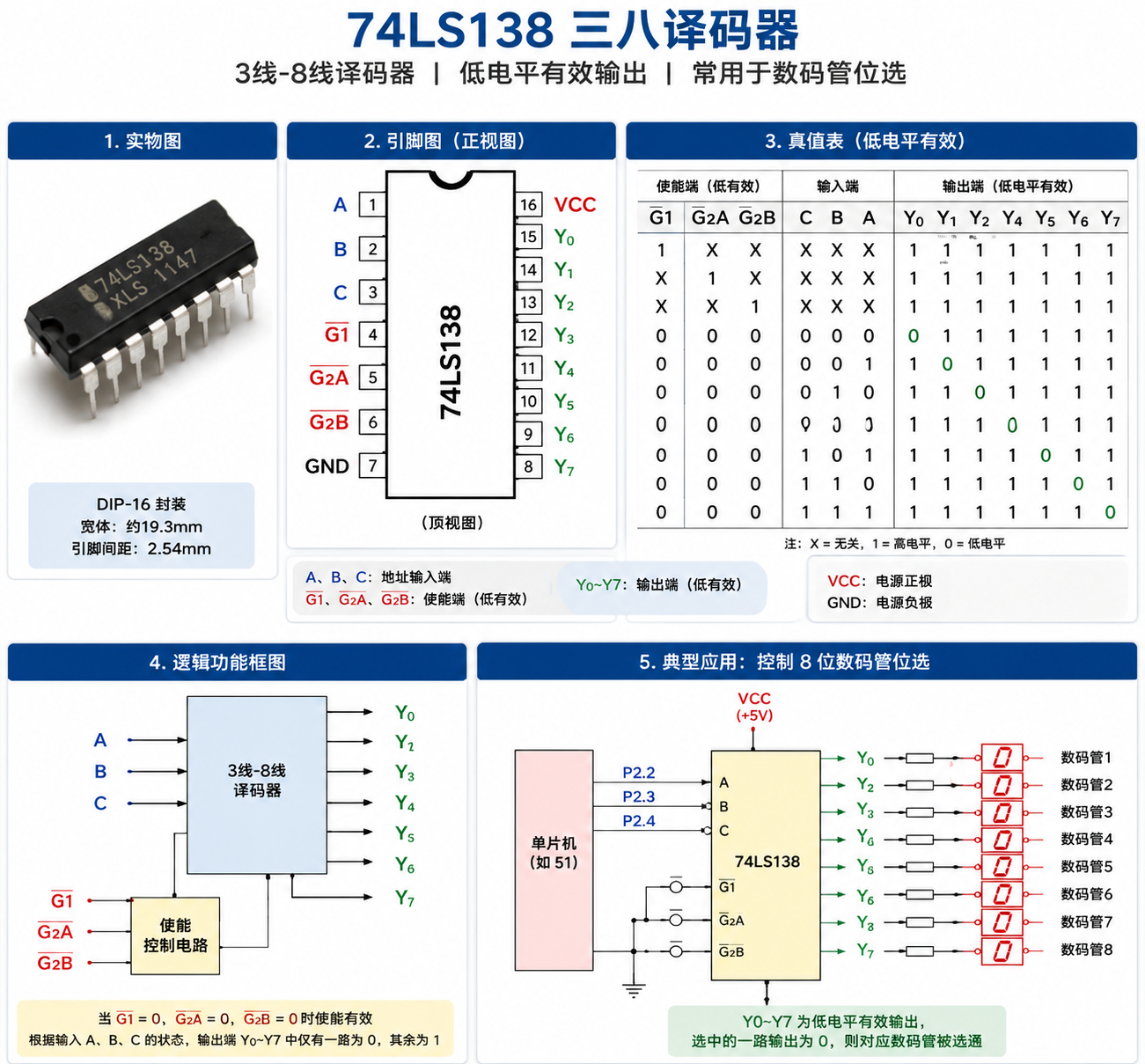

74LS138是常用的3线-8线译码器，核心功能是3路输入对应8路互斥输出，同一时间只有一路输出有效。

本实验中使用P2_2、P2_3、P2_4三个引脚作为译码器输入，对应8个数码管的位选，真值表简化如下：

数码管位置	P2_4	P2_3	P2_2
1	1	1	1
2	1	1	0
3	1	0	1
4	1	0	0
5	0	1	1
6	0	1	0
7	0	0	1
8	0	0	0

通过译码器，仅用3个IO就完成了8个数码管的位选控制，大幅节约硬件资源。

2.3 缓冲芯片的作用

51单片机IO口的灌电流（低电平吸收电流）能力远强于拉电流（高电平输出电流），直接驱动多位数码管会出现亮度不足、显示不均的问题。

因此电路中通常加入74HC245等双向总线缓冲芯片，作用是：

• 放大段输出的驱动电流，保证数码管亮度
• 隔离负载，保护单片机IO口
• 提升系统整体稳定性

---

三、单管点亮：两步驱动法与认知误区

3.1 驱动的两个核心步骤

点亮任意一位数码管，都遵循固定时序：

1. 位选：通过74LS138选中目标数码管，接通公共端回路
2. 段选：P0口输出对应数字的段码，点亮对应笔画

3.2 单管点亮基础代码

#include <REGX52.H>

// 共阴极段码表
unsigned char NixieTable[] =
{
    0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,
    0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x00
};

/**
 * @brief  单数码管显示
 * @param  Location 数码管位置 1~8
 * @param  Number   显示数字 0~15
 */
void Nixie(unsigned char Location, unsigned char Number)
{
    // 位选：控制74LS138选中对应位置
    switch(Location)
    {
        case 1: P2_4=1; P2_3=1; P2_2=1; break;
        case 2: P2_4=1; P2_3=1; P2_2=0; break;
        case 3: P2_4=1; P2_3=0; P2_2=1; break;
        case 4: P2_4=1; P2_3=0; P2_2=0; break;
        case 5: P2_4=0; P2_3=1; P2_2=1; break;
        case 6: P2_4=0; P2_3=1; P2_2=0; break;
        case 7: P2_4=0; P2_3=0; P2_2=1; break;
        case 8: P2_4=0; P2_3=0; P2_2=0; break;
    }
    // 段选：输出对应数字段码
    P0 = NixieTable[Number];
}

int main()
{
    Nixie(2, 3);  // 第2位显示数字3
    while(1)
    {

    }
}

3.3 初学者最容易踩的认知误区

很多人会发现：把显示函数写在while(1)外面只调用一次，数码管居然也能亮。于是误以为「单次写入即可永久保持显示」。

这是一种不稳定的巧合，不是规范写法：

• 原理：单片机执行完函数后进入空循环，若没有其他操作、中断触发，IO口电平会暂时维持
• 风险：一旦加入按键检测、定时器、串口通信等任务，IO状态会被覆盖，数码管立刻熄灭或乱码
• 结论：无硬件锁存的动态数码管电路，必须循环刷新才能稳定显示

---

四、多位数码管动态扫描原理

4.1 动态扫描的核心思想

由于所有数码管的段引脚是并联的，静态下所有位只能显示同一个数字。想要每位显示不同内容，就必须用到分时复用 + 视觉暂留。

人眼的视觉暂留效应约为100ms，只要快速轮流点亮每一位数码管，刷新频率高于人眼分辨极限，肉眼就会认为所有数码管是同时常亮的。

4.2 代码演进：从肉眼可见的扫描到稳定显示

在主循环中依次点亮不同数码管，通过调节延时可以直观感受扫描过程：

int main()
{
    while(1)
    {
        Nixie(1, 1);
        Delay1ms(100);
        Nixie(2, 2);
        Delay1ms(100);
        Nixie(3, 3);
        Delay1ms(100);
    }
}

• 大延时（100ms）：可以清晰看到三位数码管依次点亮，直观理解「扫描」的本质
• 小延时（1~2ms）：刷新速度加快，人眼无法分辨切换，呈现三位同时常亮的效果
• 无延时：理论上亮度最高，但实际会出现严重的鬼影重影，显示错乱

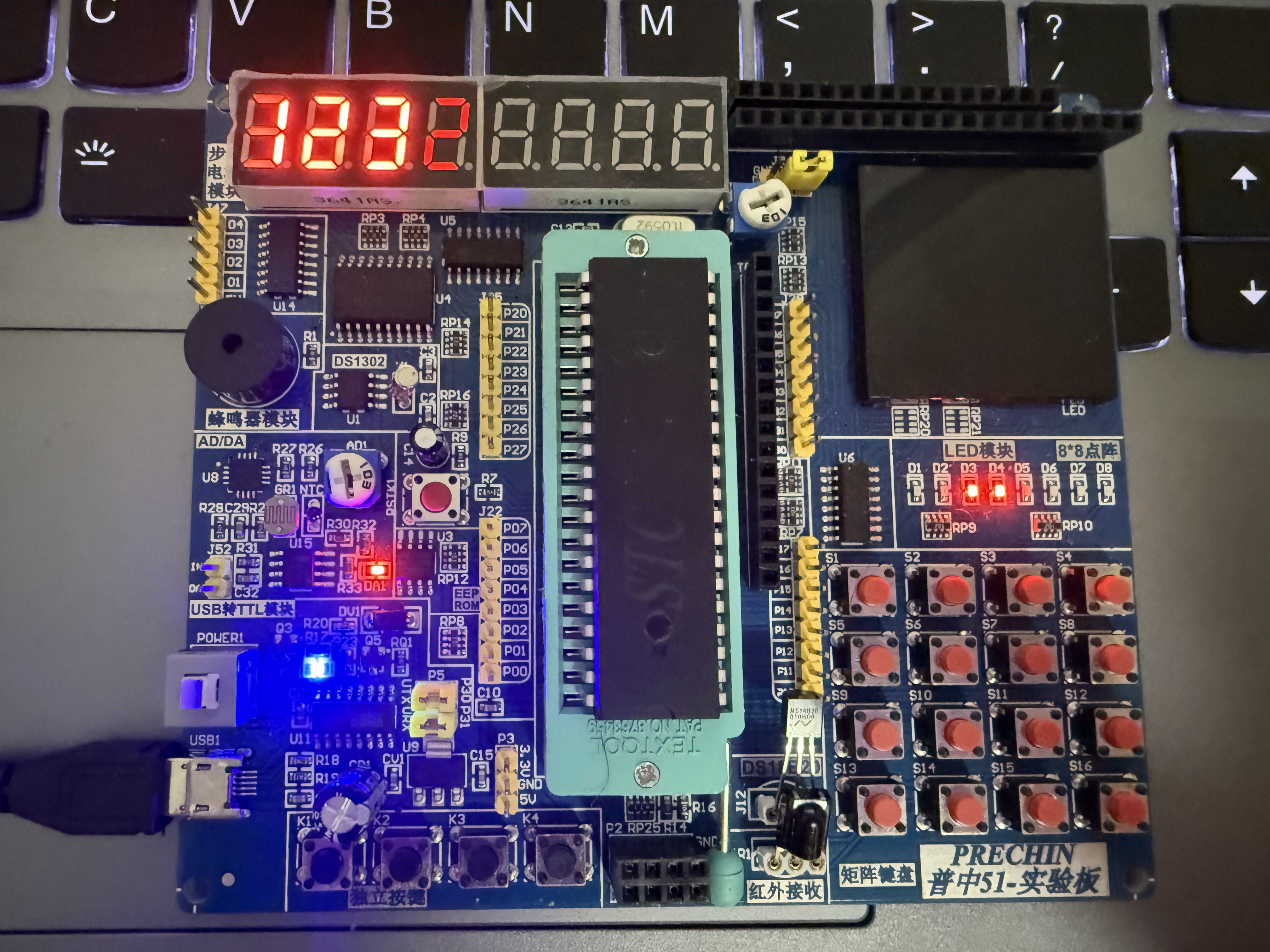

鬼影重影现象如下：

---

五、鬼影问题与消隐时序

5.1 鬼影是怎么产生的

鬼影的本质是位选与段选的时序错位。

从第1位切换到第2位时，P0口还保留着第1位的段码数据，而位选已经切换到了第2位，旧段码会在新数码管上短暂点亮，形成微弱虚影。扫描速度越快，鬼影现象越明显。

5.2 消隐的标准解决方案

消除鬼影的核心原则：位选切换时，段码必须处于熄灭状态。

常用的消隐时序：

1. 选中当前位 → 2. 输出段码 → 3. 延时保持显示 → 4. 清空段码（消隐） → 5. 切换下一位

5.3 封装消隐后的显示函数

将延时和消隐都封装在显示函数内部，主循环只需按顺序调用，代码更简洁，时序更统一：

#include <REGX52.H>
#include <INTRINS.H>

unsigned char NixieTable[] =
{
    0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,
    0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x00
};

/**
 * @brief  1ms延时 @11.0592MHz
 */
void Delay1ms(unsigned int xms)
{
    unsigned char data i, j;
    while(xms--)
    {
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    }
}

/**
 * @brief  数码管显示（自带1ms延时 + 消隐）
 * @param  Location 数码管位置 1~8
 * @param  Number   显示数字 0~15
 */
void Nixie(unsigned char Location, unsigned char Number)
{
    // 位选
    switch(Location)
    {
        case 1: P2_4=1; P2_3=1; P2_2=1; break;
        case 2: P2_4=1; P2_3=1; P2_2=0; break;
        case 3: P2_4=1; P2_3=0; P2_2=1; break;
        case 4: P2_4=1; P2_3=0; P2_2=0; break;
        case 5: P2_4=0; P2_3=1; P2_2=1; break;
        case 6: P2_4=0; P2_3=1; P2_2=0; break;
        case 7: P2_4=0; P2_3=0; P2_2=1; break;
        case 8: P2_4=0; P2_3=0; P2_2=0; break;
    }
    // 段选输出
    P0 = NixieTable[Number];
    // 显示保持
    Delay1ms(1);
    // 消隐：清空段码，防止切换位时产生鬼影
    P0 = 0x00;
}

int main()
{
    while(1)
    {
        Nixie(1, 1);
        Nixie(2, 2);
        Nixie(3, 3);
    }
}

---

六、两种数码管驱动方案对比

对比维度	单片机直接扫描（本文方案）	专用驱动芯片（TM1640 / 74HC595）
IO占用	约11个引脚（3位选+8段选）	3~4个引脚（串行通信）
CPU占用	高，需主循环持续扫描	极低，发送一次数据后芯片自动锁存
显示稳定性	依赖主循环，阻塞则闪烁熄灭	高，硬件独立刷新
学习成本	低，逻辑直观，适合理解底层	稍高，需掌握串行通信时序
适用场景	学习实验、简单Demo	实际产品、量产项目

选型总结

• 入门学习阶段：优先用单片机直接扫描，彻底理解动态扫描的底层原理
• 实际项目开发：优先选用专用驱动芯片，释放CPU资源，提升系统稳定性

---

七、工程拓展与后续学习

掌握基础动态扫描后，可以沿着以下方向继续深入：

1. 定时器中断扫描：将数码管刷新放到定时器中断中，主循环专注业务逻辑，避免阻塞导致闪烁
2. 显示缓冲区设计：定义数组作为显示缓存，主程序只修改缓存，中断负责扫描，实现逻辑与驱动分离
3. 串行驱动方案：学习74HC595串转并芯片、TM1640专用驱动芯片的使用，进一步理解硬件卸载思想
4. 实战项目：基于数码管实现计数器、倒计时、电子钟、温度显示等功能

---

总结

从单管点亮到多位动态扫描，学到的不只是数码管驱动代码，更是嵌入式开发的通用思想：

• IO资源复用：用译码器减少引脚占用
• 时间分片：用动态扫描实现共享资源的独立控制
• 时序控制：用消隐解决高速切换下的显示异常
• 硬件分工：专用芯片做专用事，释放CPU算力

理解了这些，就从「点亮一个外设」真正迈进了「嵌入式系统设计」的大门。

代码仓库

已经上传本篇及以往博客代码，可以拉取代码学习使用。

嵌入式-单片机/C51 · Luminous/Code_2026 - 码云 - 开源中国
