RHEL9 搭建 Harbor 私有仓库与 Ansible 自动化部署 Kubernetes 运行环境完整实践

本文基于 RHEL 9 操作系统，完整覆盖从内网 Docker 本地 YUM 仓库搭建、Harbor 私有镜像仓库部署，到使用 Ansible 批量自动化完成 Kubernetes 集群节点运行环境准备的全流程，适用于内网离线场景下的容器平台标准化部署。

一、构建 Harbor 私有镜像仓库

1.1 搭建内网 Docker 本地 YUM 仓库

在内网环境中，通过 HTTP 服务搭建统一的 Docker 软件源，可为所有集群节点提供离线安装能力，避免重复从公网下载安装包。

步骤1：配置公网 Docker 阿里云源

首先在仓库服务器上配置阿里云 Docker CE 官方源，用于后续下载完整的 RPM 安装包。

Bash 复制代码

cat > /etc/yum.repos.d/docker.repo <<EOF
[docker]
name = docker
baseurl = https://mirrors.aliyun.com/docker-ce/linux/rhel/9.6/x86_64/stable/
gpgcheck = 0
EOF

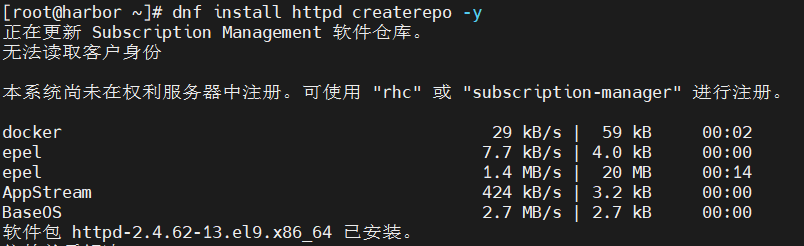

步骤2：安装 HTTP 服务与仓库生成工具

使用 httpd 提供 HTTP 文件访问能力，createrepo 生成 YUM 仓库元数据。

Bash 复制代码

dnf install httpd createrepo -y

步骤3：创建仓库目录并配置 HTTP 服务

创建 Docker 安装包存放目录，修改 httpd 监听端口为 4444（避免与后续 Harbor 端口冲突），并启动服务设置开机自启。

Bash 复制代码

mkdir /var/www/html/docker/ -p
vim /etc/httpd/conf/httpd.conf
# 修改 Listen 4444
systemctl enable --now httpd

步骤4：下载 Docker 安装包并生成仓库

使用 --downloadonly 模式下载 Docker CE 全量依赖包，移动到 HTTP 服务目录后，通过 createrepo 生成仓库元数据。

Bash 复制代码

dnf install docker-ce --downloadonly --destdir /mnt/ -y
mv /mnt/*.rpm /var/www/html/docker/
createrepo -v /var/www/html/docker/

步骤5：客户端配置本地 Docker 源验证

在需要安装 Docker 的节点上，配置指向本地仓库的 yum 源，验证仓库可用性。

Bash 复制代码

cat > /etc/yum.repos.d/docker.repo <<EOF
[docker]
name = docker
baseurl = http://172.25.254.200:4444/docker
gpgcheck = 0
EOF

1.2 Harbor 节点安装 Docker

Harbor 基于 Docker 运行，首先在 Harbor 服务器上完成 Docker 安装与基础配置。

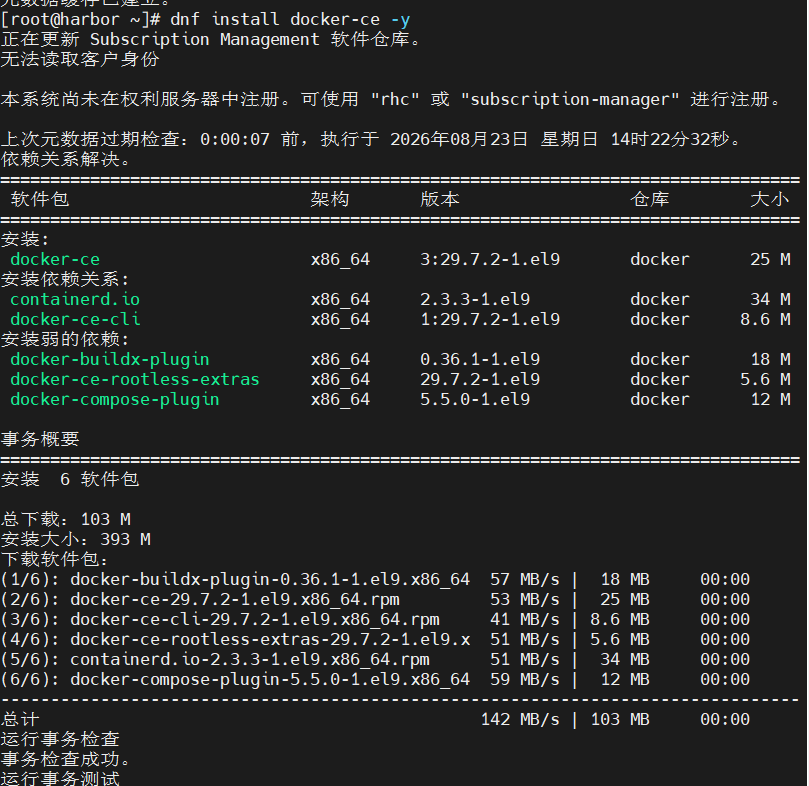

步骤1：安装 Docker CE

通过本地 YUM 源安装 Docker CE 及相关组件。

Bash 复制代码

dnf install docker-ce -y

步骤2：配置 Docker 服务参数

修改 Docker 系统服务文件，启用 iptables 支持，确保容器网络规则正常生效。

Bash 复制代码

vim /lib/systemd/system/docker.service
# 在 ExecStart 行末尾添加 --iptables=true

步骤3：重载配置并启动 Docker

重载 systemd 配置，启动 Docker 服务并设置开机自启。

Bash 复制代码

systemctl daemon-reload
systemctl enable --now docker

1.3 生成 SSL 自签证书

为 Harbor 配置 HTTPS 访问，使用 OpenSSL 生成自签证书并配置 SAN 域名。

步骤1：创建证书存放目录

Bash 复制代码

mkdir /data/certs -p

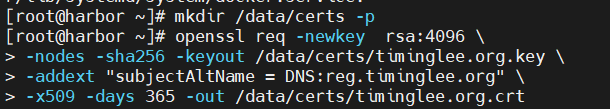

步骤2：生成自签证书

执行 OpenSSL 命令生成 4096 位 RSA 证书，配置有效期与备用域名。

Bash 复制代码

openssl req -newkey rsa:4096 \
-nodes -sha256 -keyout /data/certs/timingle.org.key \
-addext "subjectAltName = DNS:reg.timingle.org" \
-x509 -days 365 -out /data/certs/timingle.org.crt

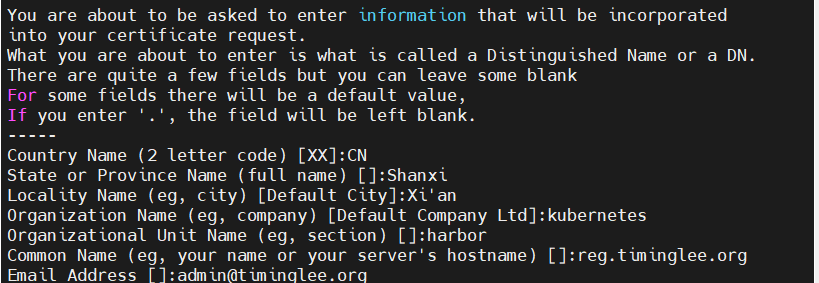

步骤3：填写证书信息

按照提示依次填写国家、省份、城市、组织、部门、通用名与邮箱，其中通用名需与 Harbor 访问域名一致。

1.4 编辑 Harbor 配置文件

Harbor 采用离线包部署，解压后修改核心配置文件即可完成定制化部署。

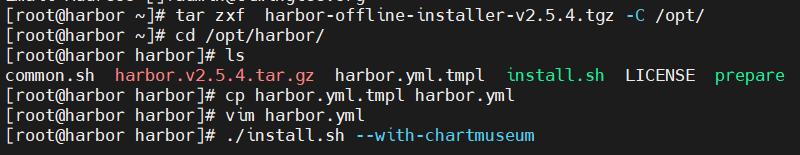

步骤1：解压 Harbor 离线安装包

将离线安装包解压到 /opt 目录，并进入对应目录。

Bash 复制代码

tar zxf harbor-offline-installer-v2.5.4.tgz -C /opt/
cd /opt/harbor/

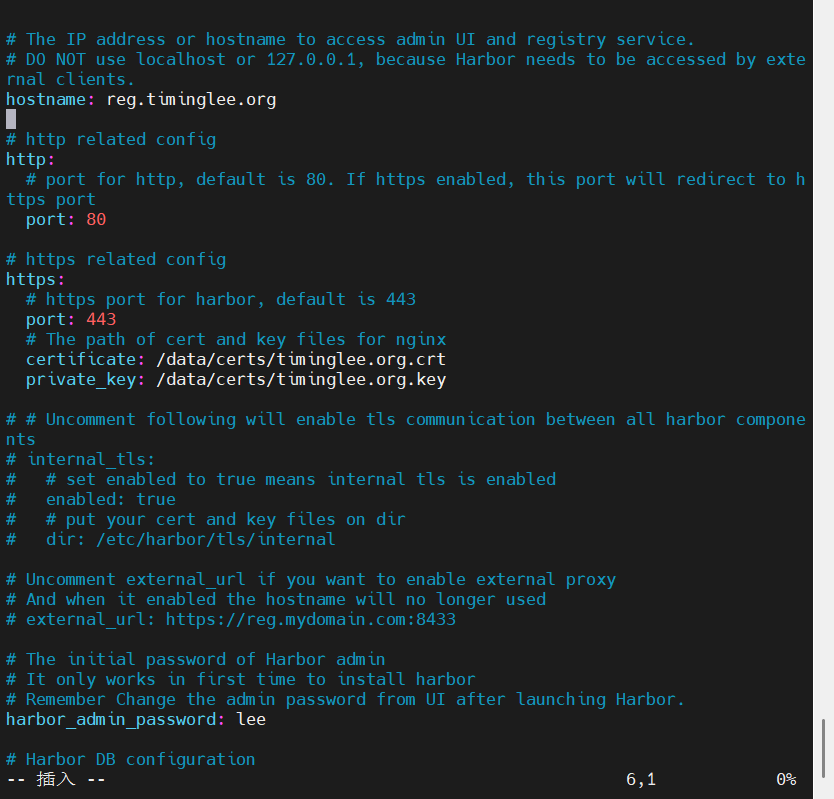

步骤2：复制并修改配置文件

复制模板配置文件为 harbor.yml，修改主机名、HTTPS 证书路径与管理员初始密码。

Bash 复制代码

cp harbor.yml.tmpl harbor.yml
vim harbor.yml

核心配置项：

hostname: 设置为 reg.timingle.org
https.port: 保持 443
certificate: 指向证书文件路径
private_key: 指向私钥文件路径
harbor_admin_password: 设置管理员密码

1.5 启动 Harbor 并验证访问

步骤1：执行安装脚本

执行安装脚本并启用 ChartMuseum 组件，支持 Helm Chart 存储。

Bash 复制代码

./install.sh --with-chartmuseum

步骤2：配置 systemd 管理 Harbor

编写 systemd 服务文件，实现 Harbor 开机自启与标准化管理。

Bash 复制代码

vim /lib/systemd/system/harbor.service

服务配置内容：

Plaintext 复制代码

[Unit]
Description=harbor with Docker Compose
Documentation=https://reg.timingle.com/compose/
After=docker.service network-online.target
Requires=docker.service

[Service]
Type=oneshot
WorkingDirectory=/opt/harbor
ExecStart=/usr/bin/docker compose up -d
ExecStop=/usr/bin/docker compose down
RemainAfterExit=yes

[Install]
WantedBy=multi-user.target

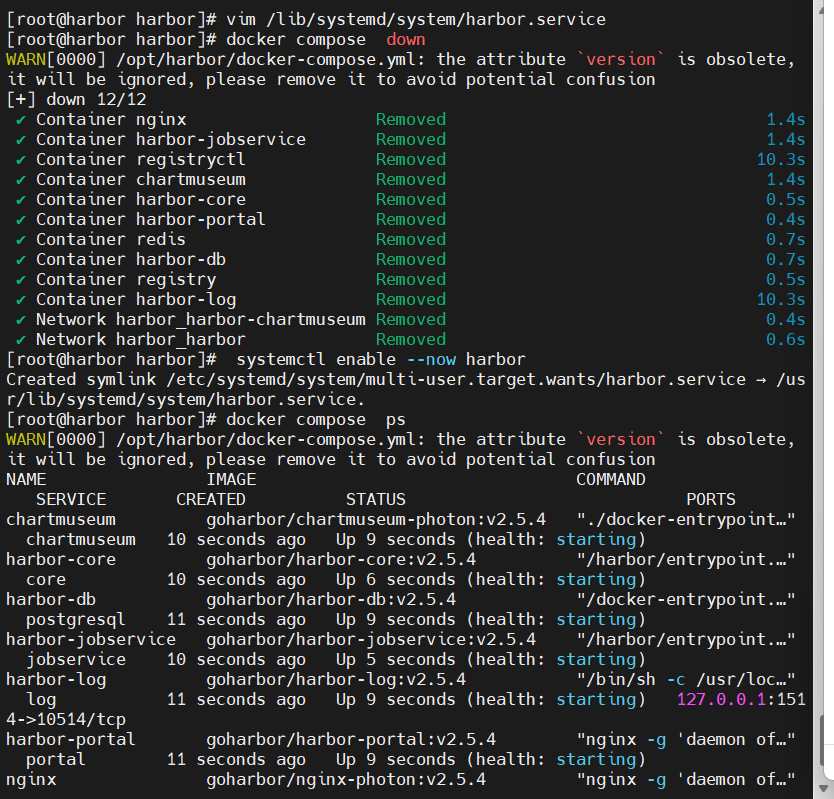

步骤3：启用服务并验证容器状态

启用 Harbor 服务，通过 docker compose ps 查看所有组件运行状态。

Bash 复制代码

systemctl enable --now harbor
docker compose ps

1.6 配置 Docker 信任 Harbor 仓库

步骤1：创建证书目录并复制证书

在 Docker 客户端创建对应域名的证书目录，将 Harbor CA 证书复制到该路径。

Bash 复制代码

mkdir /etc/docker/certs.d/reg.timingle.org/ -p
cp /data/certs/timingle.org.crt /etc/docker/certs.d/reg.timingle.org/ca.crt

步骤2：配置 hosts 域名解析

添加 Harbor 域名与 IP 的映射关系，确保域名正常访问。

Bash 复制代码

vim /etc/hosts
# 添加 172.25.254.200 harbor reg.timingle.org

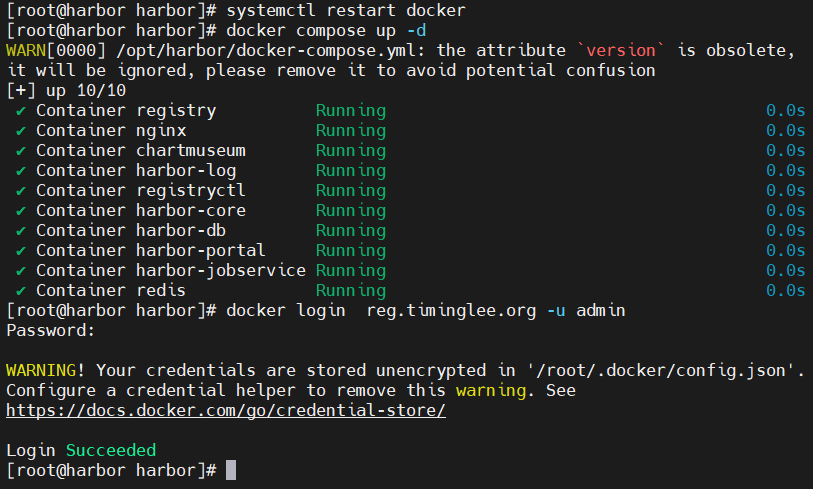

步骤3：验证登录 Harbor

重启 Docker 与 Harbor 服务后，执行 docker login 验证仓库登录。

Bash 复制代码

systemctl restart docker
docker compose up -d
docker login reg.timingle.org -u admin

出现 Login Succeeded 即表示配置成功。

二、Ansible 自动化部署 Kubernetes 运行环境

2.1 集群环境规划

本次部署包含 1 台 Harbor 仓库节点、1 台 K8s 控制节点、2 台 K8s 工作节点，具体规划如下：

主机名	IP 地址	配置	角色
harbor.timingle.org	172.25.254.200	CPU 1核、内存 1G	Harbor 镜像仓库
master-node	172.25.254.100	CPU 4核、内存 >4G	K8s 集群控制节点
node1	172.25.254.10	CPU 2核、内存 2G	K8s 集群工作节点
node2	172.25.254.20	CPU 2核、内存 2G	K8s 集群工作节点

2.2 所有节点基础系统配置

Kubernetes 运行有明确的系统要求，所有节点需提前完成基础配置。

2.2.1 永久关闭 Swap 分区

Kubelet 不支持 Swap 分区，需在所有节点永久关闭。

Bash 复制代码

# 立即禁用Swap
systemctl disable --now swap.target
# 屏蔽Swap服务防止自动启动
systemctl mask swap.target
# 注释fstab中Swap挂载项
sed '/swap/s/^/#/g' -i /etc/fstab

重启主机后，通过 swapon -s 验证，无任何输出即表示关闭成功。

2.2.2 配置 Docker 镜像加速器

所有节点配置 Harbor 作为镜像加速器，提升镜像拉取速度。

Bash 复制代码

cat >/etc/docker/daemon.json <<EOF
{
  "registry-mirrors":["https://reg.timingle.org"]
}
EOF
systemctl restart docker

通过 docker info 可查看 Registry Mirrors 配置生效。

2.2.3 配置主机名解析

所有节点添加集群内所有主机的 hosts 解析，确保节点间通过主机名正常通信。

Bash 复制代码

vim /etc/hosts

添加内容：

Plaintext 复制代码

172.25.254.100    master
172.25.254.10     node1
172.25.254.20     node2
172.25.254.200    reg.timingle.org

2.2.4 配置 Kubernetes 安装源

所有节点配置阿里云 Kubernetes v1.35 软件源。

Bash 复制代码

vim /etc/yum.repos.d/kubernetes.repo

源配置内容：

Plaintext 复制代码

[kubernetes]
name = kubernetes
baseurl = https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.35/rpm/
gpgcheck = 0

通过 dnf list kubelet 验证源配置正常。

2.3 Ansible 自动化环境搭建

使用 Ansible 实现批量节点的自动化配置，在 Harbor 节点上部署 Ansible 控制端。

2.3.1 安装 Ansible

配置 EPEL 源后安装 Ansible 核心组件。

Bash 复制代码

vim /etc/yum.repos.d/epel.repo

EPEL 源配置：

Plaintext 复制代码

[epel]
name = epel
baseurl = https://mirrors.aliyun.com/epel/9/Everything/x86_64/
gpgcheck = 0

执行安装：

Bash 复制代码

dnf install ansible-core.x86_64 ansible.noarch -y

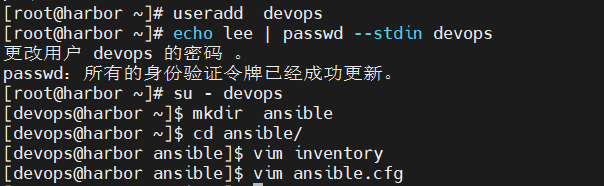

2.3.2 创建运维用户与工作目录

创建专用运维用户 devops，并配置 Ansible 工作目录。

Bash 复制代码

useradd devops
echo lee | passwd --stdin devops
su - devops
mkdir ansible
cd ansible/

2.3.3 配置 Ansible 清单与主配置

创建主机清单文件 inventory 与主配置文件 ansible.cfg。

inventory 主机清单：

Plaintext 复制代码

[servers]
172.25.254.100
172.25.254.20
172.25.254.10

ansible.cfg 主配置：

Plaintext 复制代码

[defaults]
inventory = /home/devops/ansible/inventory
remote_user = root
ask_pass = false
host_key_checking = false

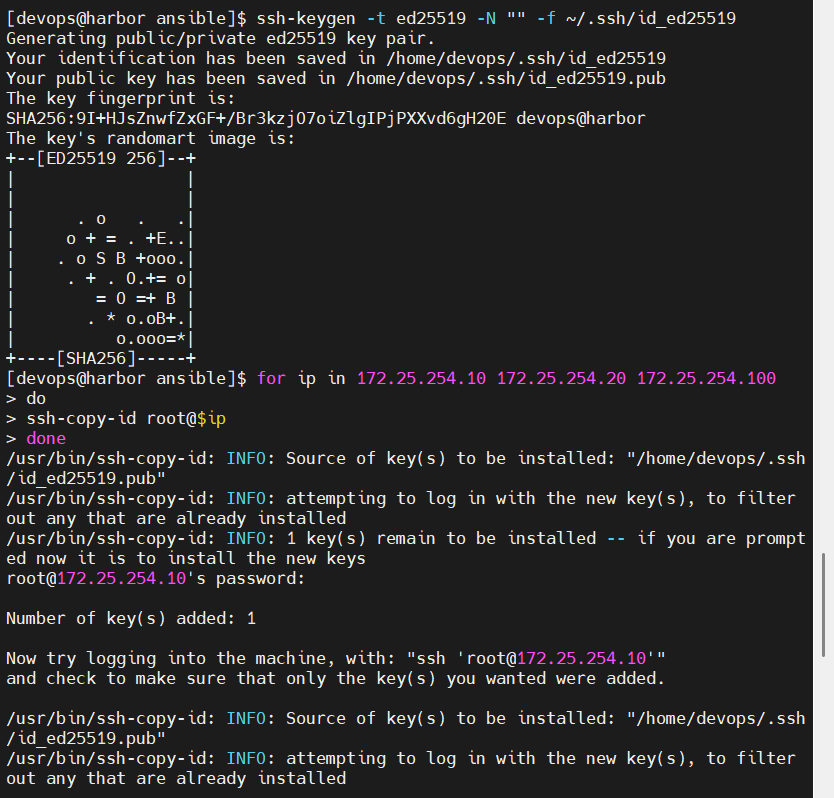

2.3.4 配置 SSH 免密登录

生成 ED25519 类型密钥对，并将公钥分发到所有受控节点。

Bash 复制代码

ssh-keygen -t ed25519 -N "" -f ~/.ssh/id_ed25519
for ip in 172.25.254.10 172.25.254.20 172.25.254.100
do
ssh-copy-id root@$ip
done

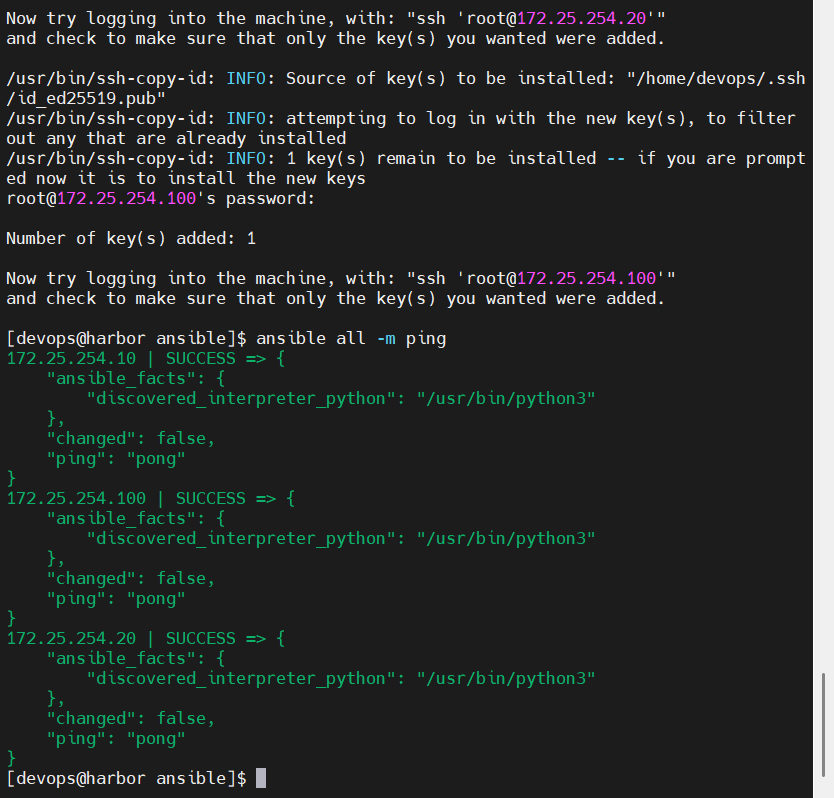

2.3.5 验证 Ansible 连通性

使用 ping 模块验证所有节点的 Ansible 连通性，全部返回 SUCCESS 即表示环境正常。

Bash 复制代码

ansible all -m ping

2.4 Ansible 批量配置节点用户环境

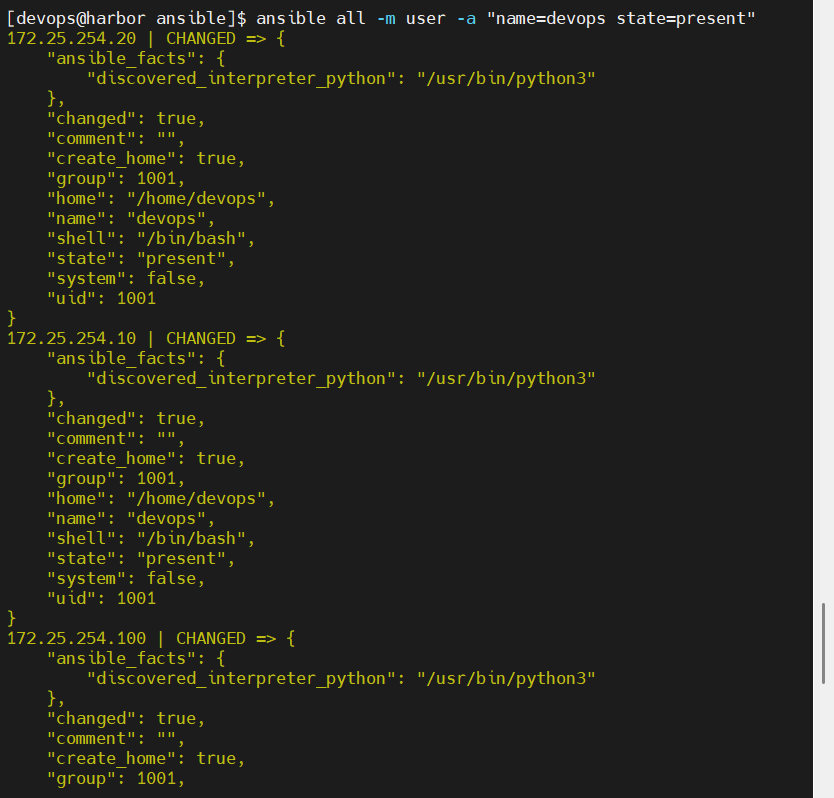

步骤1：批量创建 devops 用户

Bash 复制代码

ansible all -m user -a "name=devops state=present"

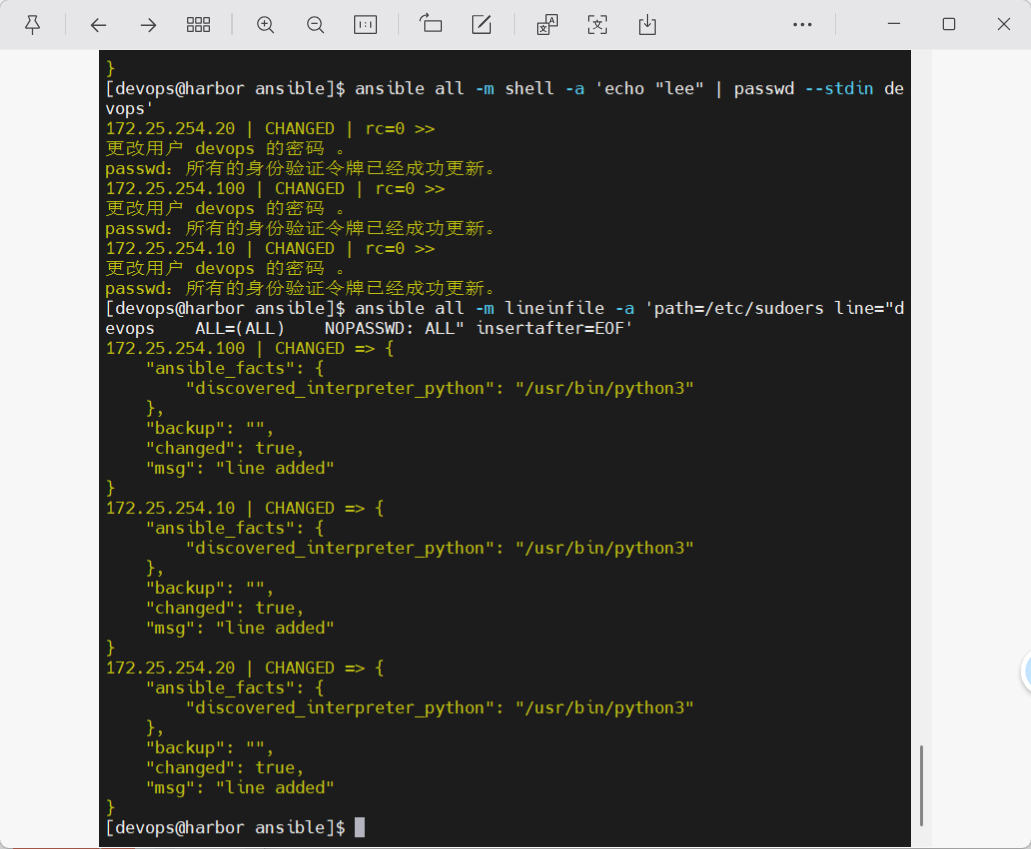

步骤2：配置用户密码与 sudo 免密

批量设置用户密码，并配置 sudo 无密码权限。

Bash 复制代码

ansible all -m shell -a 'echo "lee" | passwd --stdin devops'
ansible all -m lineinfile -a 'path=/etc/sudoers line="devops  ALL=(ALL)  NOPASSWD: ALL" insertafter=EOF'

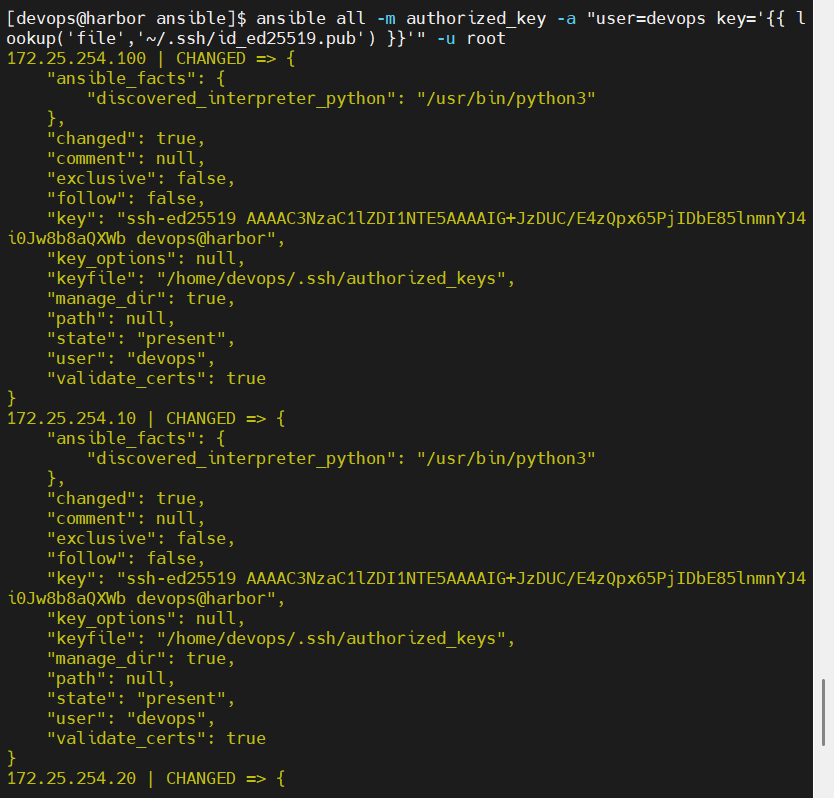

步骤3：分发 SSH 公钥到 devops 用户

将控制端公钥批量添加到所有节点 devops 用户的授权列表。

Bash 复制代码

ansible all -m authorized_key -a "user=devops key='{{ lookup('file','~/.ssh/id_ed25519.pub') }}'" -u root

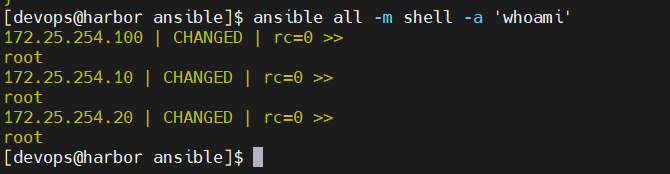

步骤4：验证远程执行权限

验证远程命令执行身份，确认权限正常。

Bash 复制代码

ansible all -m shell -a 'whoami'

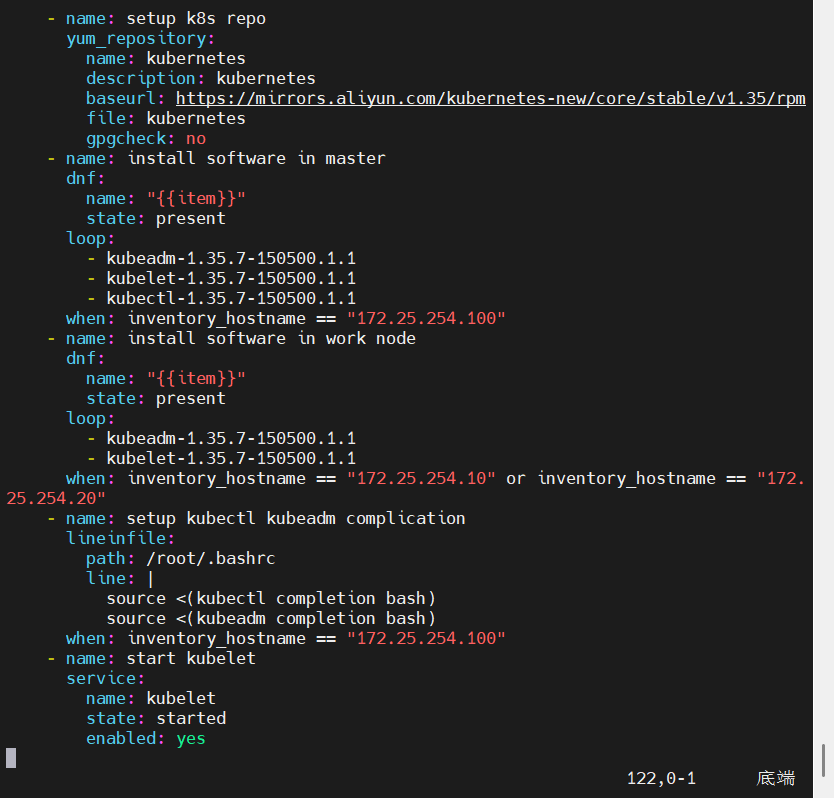

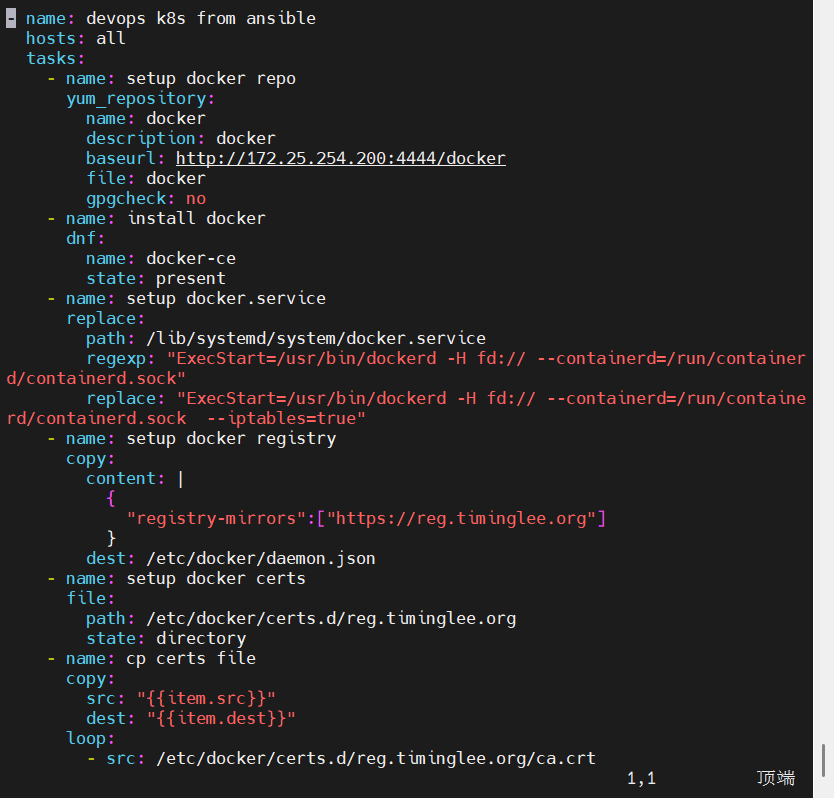

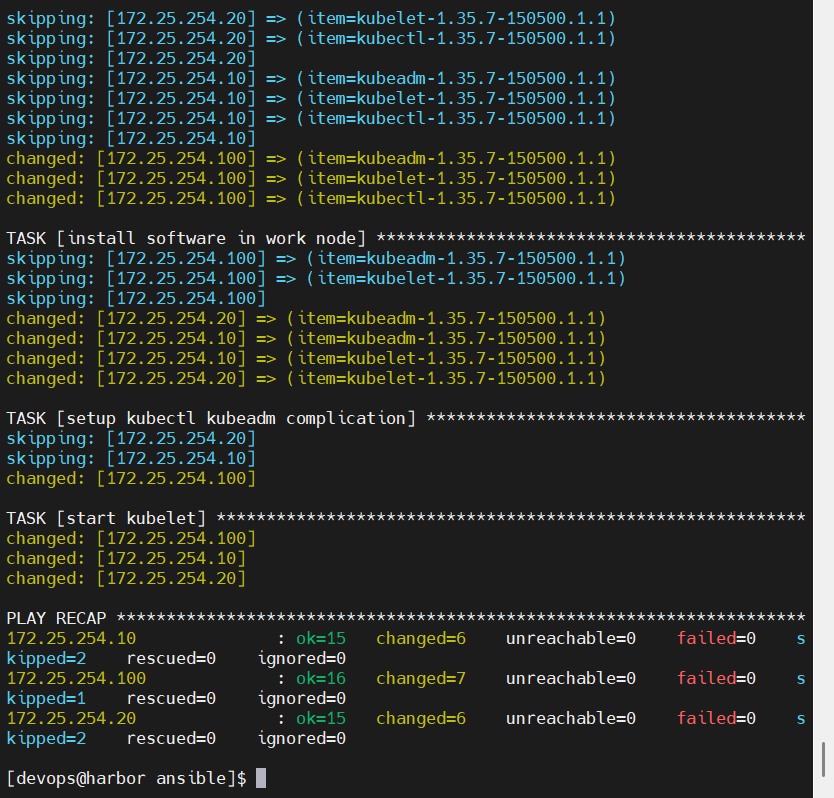

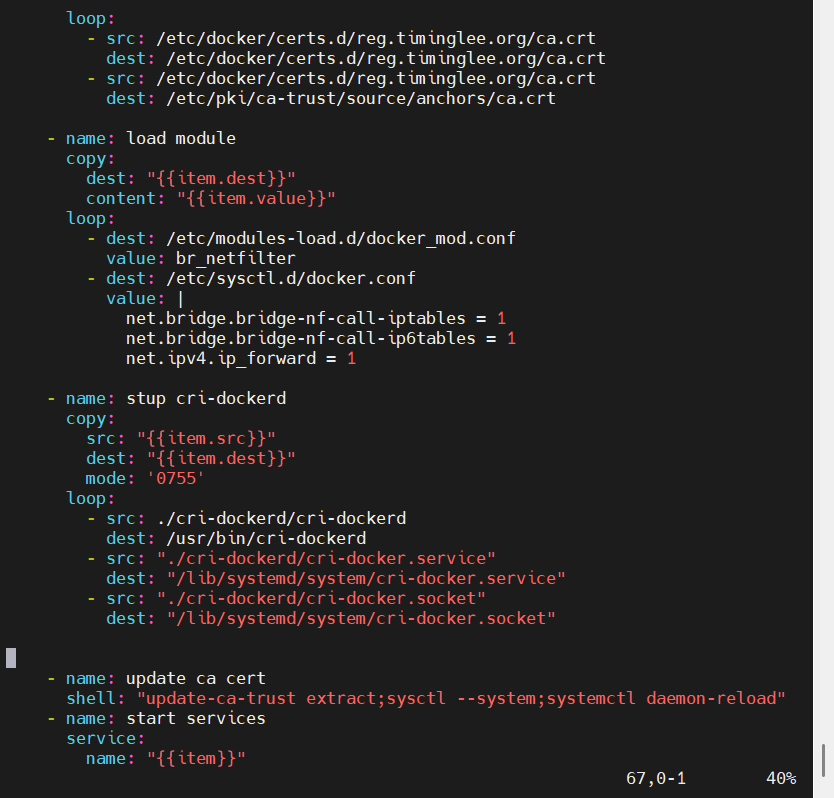

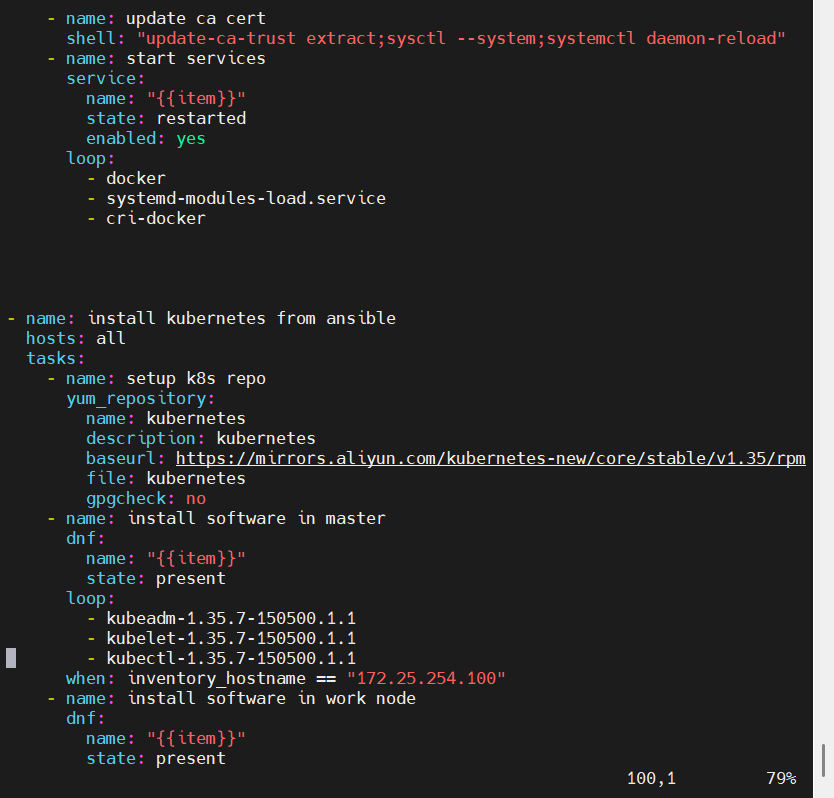

2.5 Ansible Playbook 批量部署运行环境

通过 Ansible Playbook 一次性完成 Docker、cri-dockerd、Kubernetes 组件的全量部署。

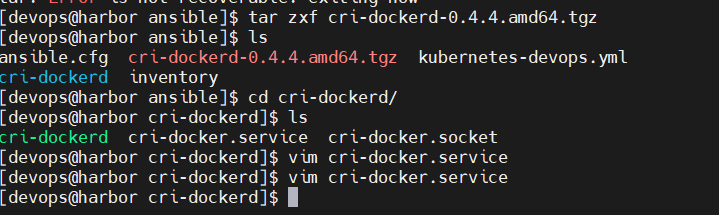

2.5.1 准备 cri-dockerd 部署文件

Kubernetes v1.24+ 移除了 Docker 内置支持，需通过 cri-dockerd 作为 CRI 接口。解压安装包并修改服务配置，指定 pause 镜像地址为私有仓库地址。

Bash 复制代码

tar zxf cri-dockerd-0.4.4.amd64.tgz
cd cri-dockerd/
vim cri-docker.service

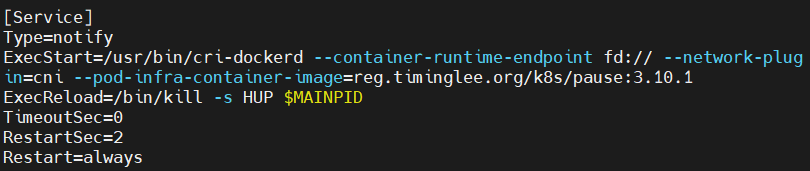

服务核心配置：

Plaintext 复制代码

[Service]
Type=notify
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --network-plugin=cni --pod-infra-container-image=reg.timingle.org/k8s/pause:3.10.1
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always
