从零搭建一个单节点 K8S 可观测实验室（十二）：告警与故障注入——从 Pending、Firing 到故障恢复

上一篇，我们让这套 Kubernetes 可观测实验室真正产生了变化。

通过 ApacheBench 压测：

复制代码

HTTP 请求

    ↓

Demo 应用负载变化

    ↓

Prometheus 采集 Metrics

    ↓

Grafana Dashboard

同时：

复制代码

Nginx Access Log

    ↓

Fluent Bit

    ↓

Loki

    ↓

Grafana Explore

也就是说，现在我们已经可以回答：

系统现在发生了什么？

但是还有一个问题：

如果没人一直盯着 Grafana 呢？

生产环境显然不能依靠人工不断刷新 Dashboard。

所以这一篇继续向前：

让 Kubernetes 监控系统自己发现异常，并进入告警流程。

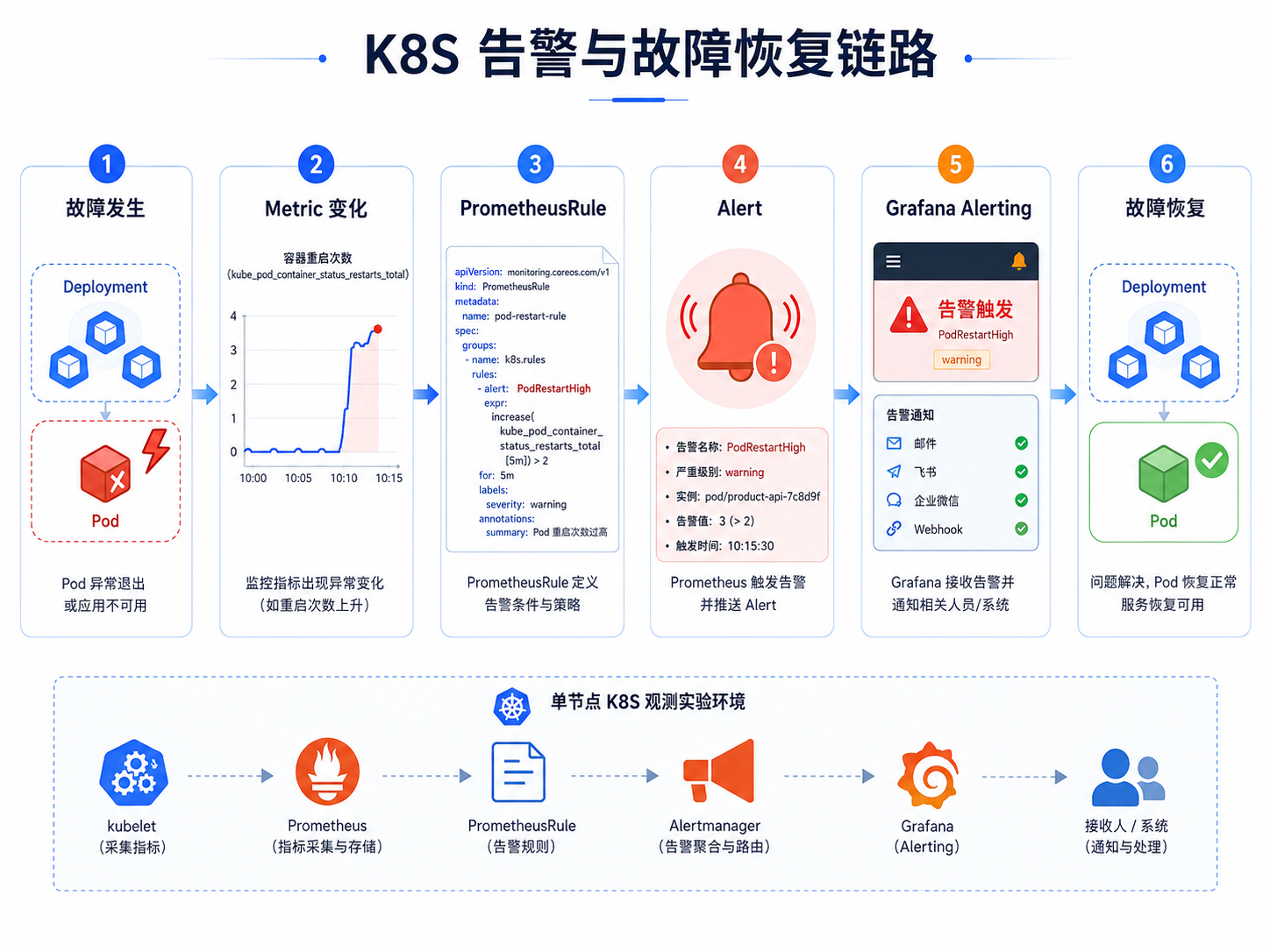

最终完成：

复制代码

故障发生

    ↓

Metric 变化

    ↓

PrometheusRule

    ↓

Alert

    ↓

Grafana Alerting

    ↓

故障恢复

一、这一次继续使用 Grafana

上一篇已经创建：

复制代码

K8S Lab Runtime Overview

Dashboard。

其中已经包含：

复制代码

Demo Pod CPU

Demo Pod Memory

Host-Only RX

Host-Only TX

Demo Available Replicas

这一篇不重新创建 Dashboard。

因为：

告警实验真正需要观察的是状态变化，而不是继续增加大量 Panel。

只增加一个：

复制代码

CrashLoop Restart Count

用于后面的 CrashLoopBackOff 实验。

二、增加 Restart Count Panel

进入：

复制代码

Grafana

→ Dashboards

→ K8S Lab Runtime Overview

增加一个 Stat Panel。

PromQL：

复制代码

sum(
  kube_pod_container_status_restarts_total{
    namespace="production",
    pod=~"crashloop-demo-.*"
  }
) or vector(0)

名称：

复制代码

CrashLoop Restart Count

正常情况下：

复制代码

后面制造 CrashLoopBackOff 时：

复制代码

可以直观看到 Container 是否不断重启。

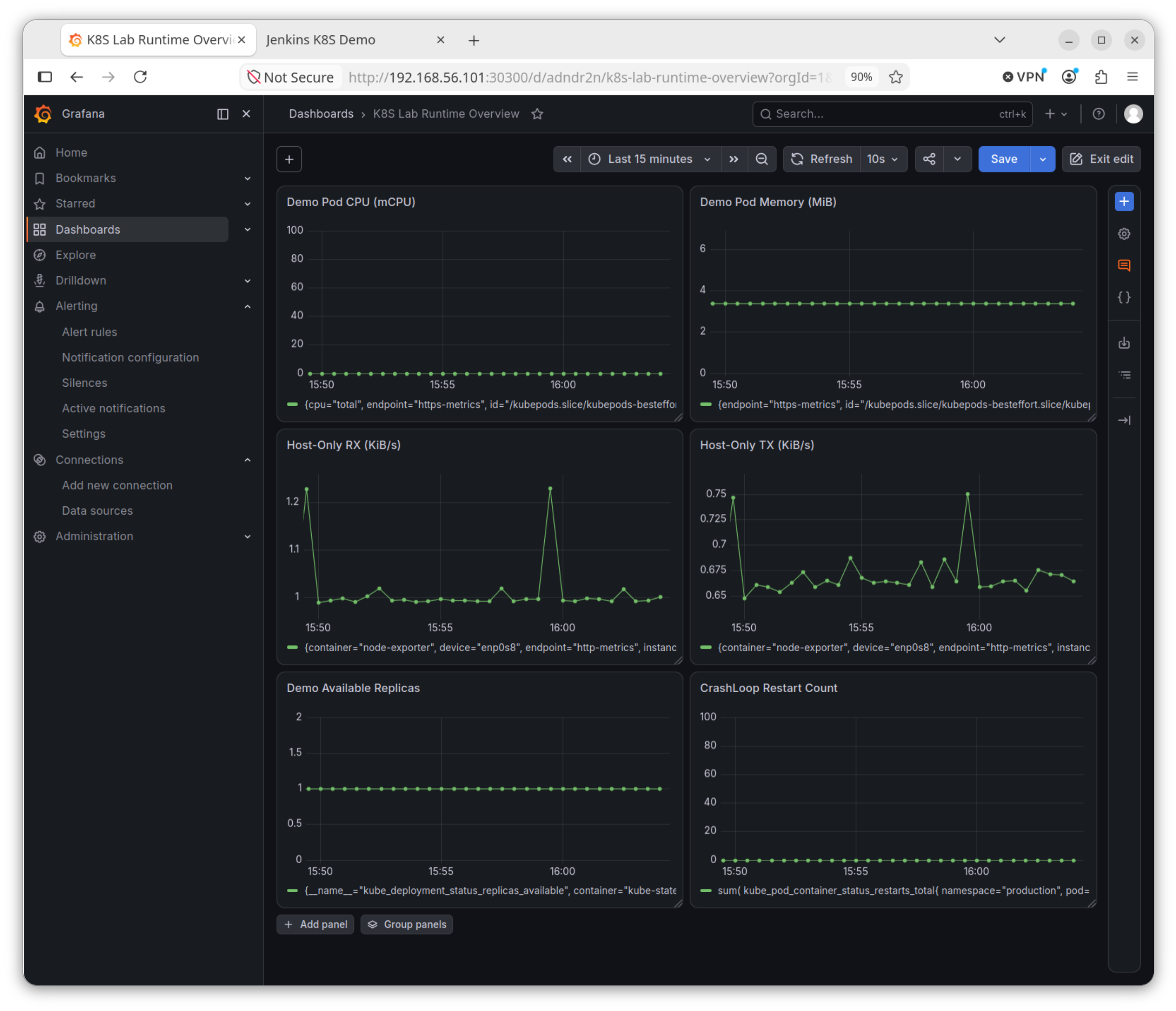

最终 Dashboard：

复制代码

Demo Pod CPU

Demo Pod Memory

Host-Only RX

Host-Only TX

Demo Available Replicas

CrashLoop Restart Count

已经足够。

三、创建 PrometheusRule

前面我们已经安装：

复制代码

kube-prometheus-stack

所以这里不直接修改 Prometheus 配置。

使用 Kubernetes CRD：

复制代码

PrometheusRule

创建告警规则。

这一次只创建三个：

Rule	用途
DemoDeploymentUnavailable	服务不可用
LabCrashLoop	Container 崩溃
LabHighCPU	CPU 持续过高

3.1 创建 Rule

创建：

复制代码

nano k8s-lab-alerts.yaml

内容：

复制代码

apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule

metadata:
  name: k8s-lab-alerts
  namespace: monitoring
  labels:
    release: prometheus

spec:
  groups:
    - name: k8s-lab-alerts

      rules:

      - alert: DemoDeploymentUnavailable
        expr: |
          kube_deployment_status_replicas_available{
            namespace="production",
            deployment="jenkins-k8s-demo"
          } < 1
        for: 1m
        labels:
          severity: critical
        annotations:
          summary: "Demo deployment unavailable"


      - alert: LabCrashLoop
        expr: |
          increase(
            kube_pod_container_status_restarts_total{
              namespace="production",
              pod=~"crashloop-demo-.*"
            }[5m]
          ) > 3
        for: 1m
        labels:
          severity: critical
        annotations:
          summary: "CrashLoopBackOff detected"


      - alert: LabHighCPU
        expr: |
          (
            sum by(namespace,pod)(
              rate(
                container_cpu_usage_seconds_total{
                  namespace="production",
                  pod=~"cpu-stress-.*"
                }[1m]
              )
            )
            * 1000
          ) > 300
        for: 1m
        labels:
          severity: warning
        annotations:
          summary: "CPU usage is high"

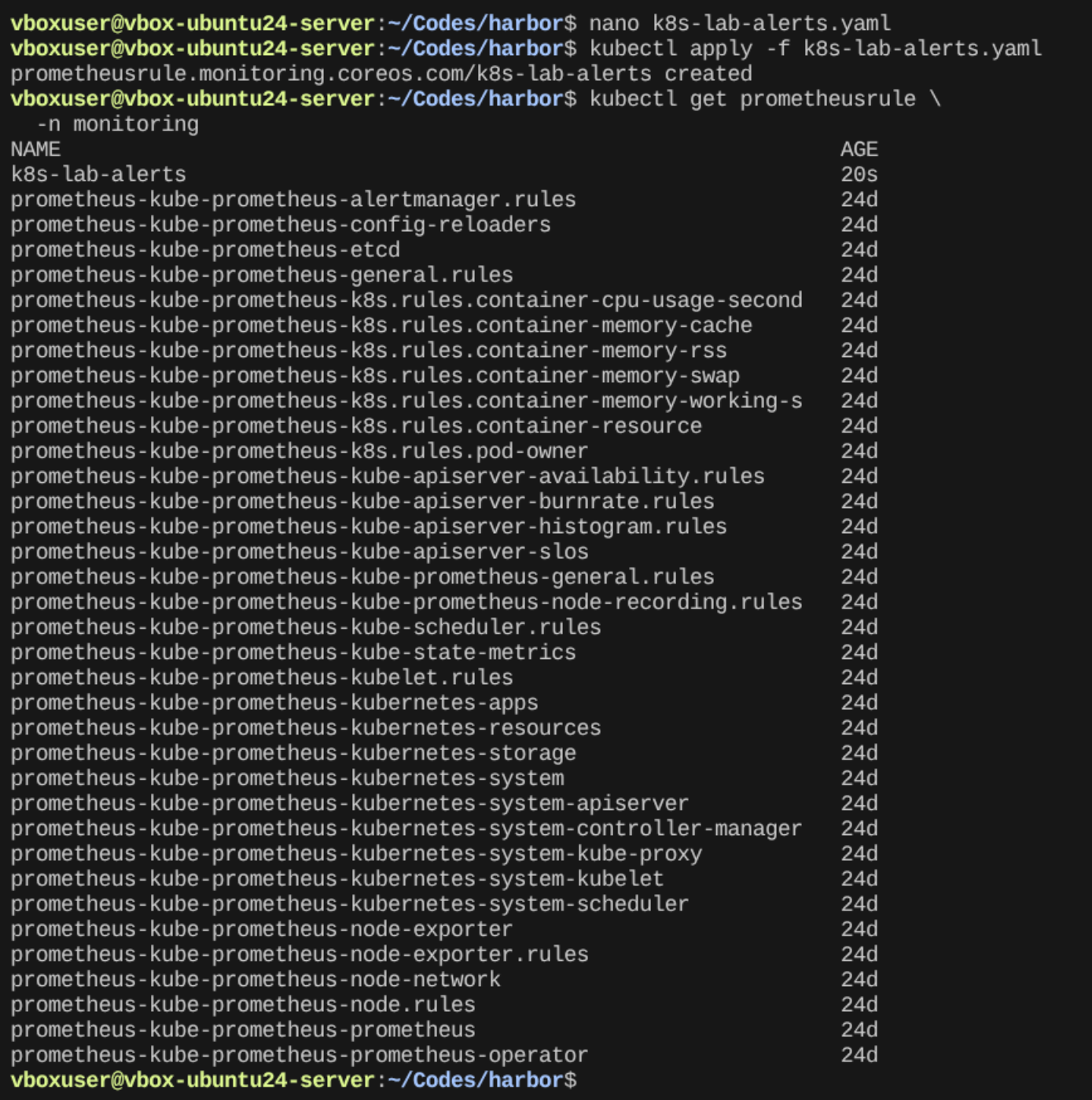

应用：

复制代码

kubectl apply -f k8s-lab-alerts.yaml

检查：

复制代码

kubectl get prometheusrule \
  -n monitoring

应该看到：

复制代码

k8s-lab-alerts

这里有一个容易踩坑的地方。

由于我们使用的是：

复制代码

kube-prometheus-stack

Prometheus 默认通过 Label Selector 查找需要加载的 PrometheusRule。

因此：

复制代码

labels:
  release: prometheus

非常重要。

如果 Label 不匹配：

Kubernetes 中可以看到 PrometheusRule 创建成功；
但是 Prometheus 不会加载这条规则。

四、故障类型与对应指标

三个 Rule 分别模拟生产环境中常见的三类问题：

故障	类型	观察指标	告警等级
Deployment 副本不可用	服务异常	Available Replica	Critical
CrashLoopBackOff	应用异常	Restart Count	Critical
CPU 持续升高	资源压力	CPU Usage	Warning

可以看到：

不同问题，需要不同 Metrics。

监控系统不是简单判断：

复制代码

CPU 高

↓

报警

而是根据业务场景选择：

复制代码

什么指标

↓

代表什么异常

↓

什么情况下需要通知

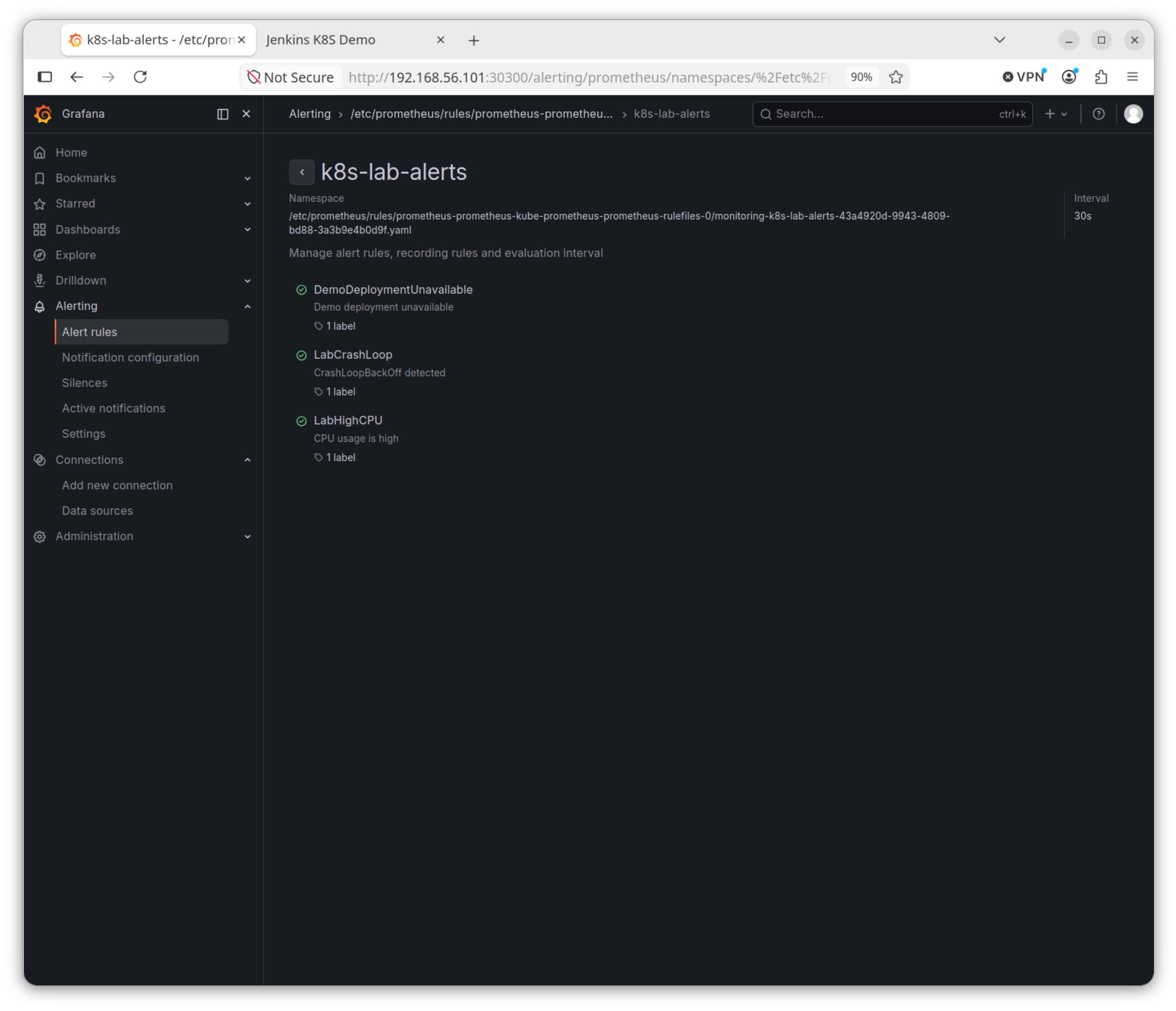

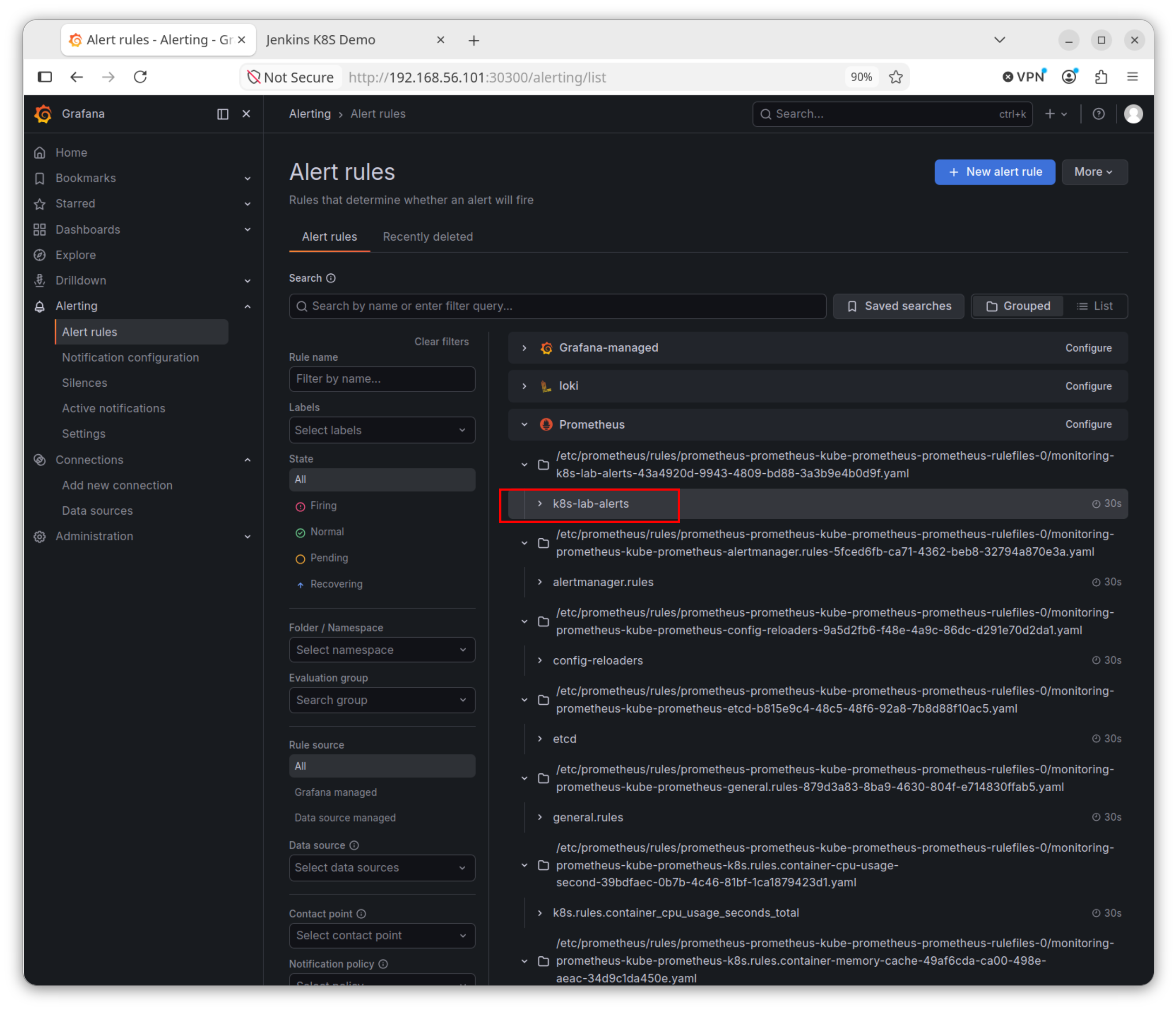

五、在 Grafana 查看 Alert Rule

这一次不再主要使用 Prometheus Web UI。

直接打开：

复制代码

Grafana

→ Alerting

→ Alert rules

应该可以看到：

复制代码

DemoDeploymentUnavailable

LabCrashLoop

LabHighCPU

当前系统正常：

复制代码

No Alert

这是正确状态。

Grafana 这里主要用于：

查看 Rule；
查看当前 Alert；
查看状态变化。

Prometheus Web UI 仍然可以用于：

PromQL 调试；
Rule 是否加载；
Target 检查。

但日常观察统一使用 Grafana。

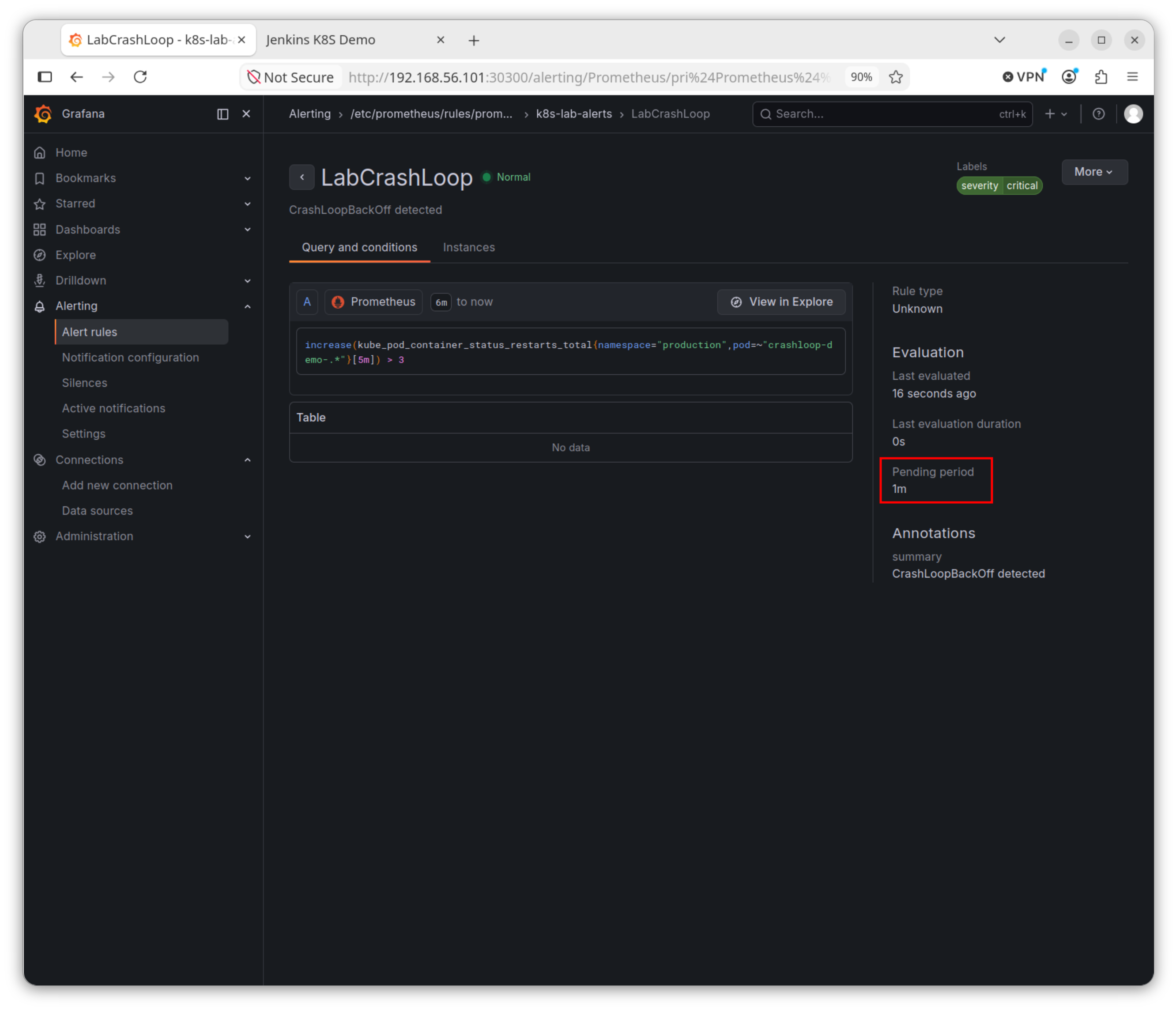

六、为什么 Alert Rule 里面有 Pending period？

创建完三个 Rule 后，在 Grafana：

复制代码

Alerting

→ Alert rules

→ k8s-lab-alerts

展开其中任意一个 Rule，例如：

复制代码

LabCrashLoop

可以看到：

复制代码

Pending period

1m

这个值对应 YAML：

复制代码

for: 1m

这里需要理解 Prometheus Alert 的状态变化。

一个 Rule 主要由两部分组成：

expr

负责判断：

当前指标是否满足异常条件。

例如：

复制代码

Available Replica < 1

表示：

复制代码

Deployment 没有可用副本

或者：

复制代码

5分钟内 Restart Count 增加超过 3 次

表示：

复制代码

Container 可能持续崩溃

for

负责判断：

这个异常状态是否持续足够长时间。

例如：

复制代码

for: 1m

表示：

如果异常只持续几秒：

复制代码

异常

↓

Pending

↓

恢复

↓

Inactive

不会真正触发告警。

只有：

复制代码

异常条件满足

↓

持续超过 1 分钟

↓

Firing

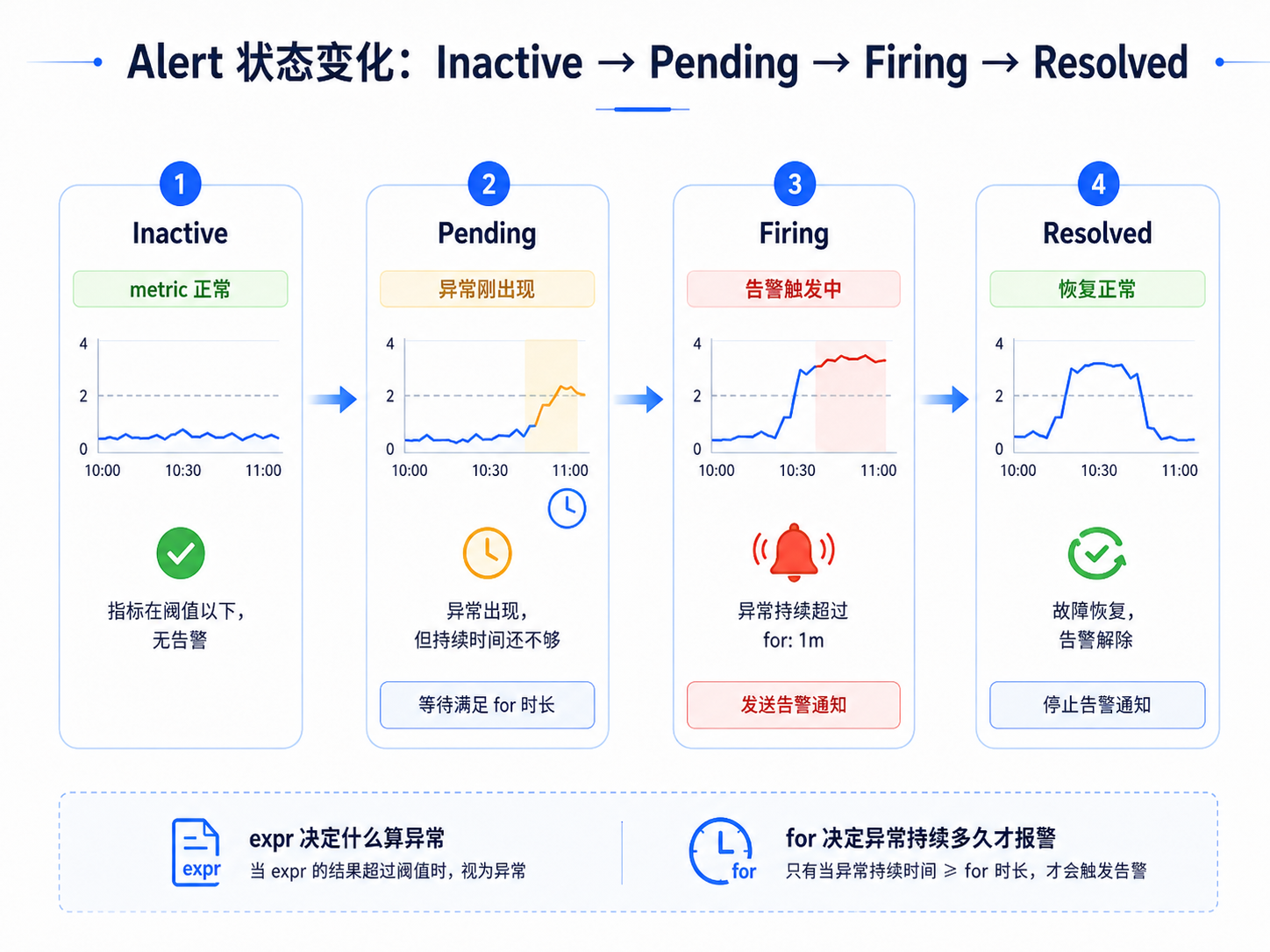

所以一次完整状态变化是：

复制代码

正常

↓

Inactive


故障条件满足

↓

Pending


持续超过 Pending period

↓

Firing


故障恢复

↓

Resolved

这里还有一个细节：

本实验中的三个 Rule：

复制代码

DemoDeploymentUnavailable

LabCrashLoop

LabHighCPU

都设置：

复制代码

for: 1m

主要是为了让实验现象容易观察。

实际生产环境不会全部统一设置。

例如：

服务不可用：

复制代码

for: 5m

避免发布过程中短暂波动。

CPU 高：

复制代码

for: 10m

因为短时间 CPU 峰值很常见。

CrashLoop：

复制代码

for: 2m

因为持续崩溃通常需要更快响应。

所以：

复制代码

expr

决定：

什么情况算异常。

而：

复制代码

for

决定：

异常持续多久才值得报警。

这也是为什么 Prometheus Alert 不只是：

复制代码

Metric 超过阈值

↓

马上报警

而是：

复制代码

Metric 异常

↓

持续观察

↓

确认不是瞬态变化

↓

触发 Alert

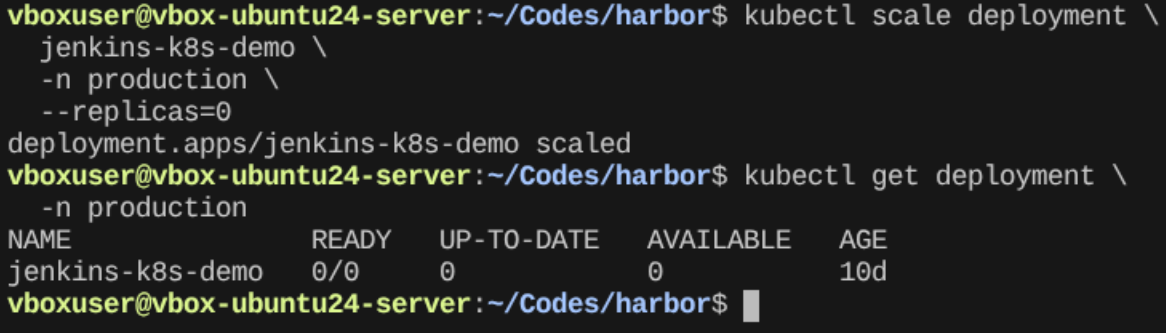

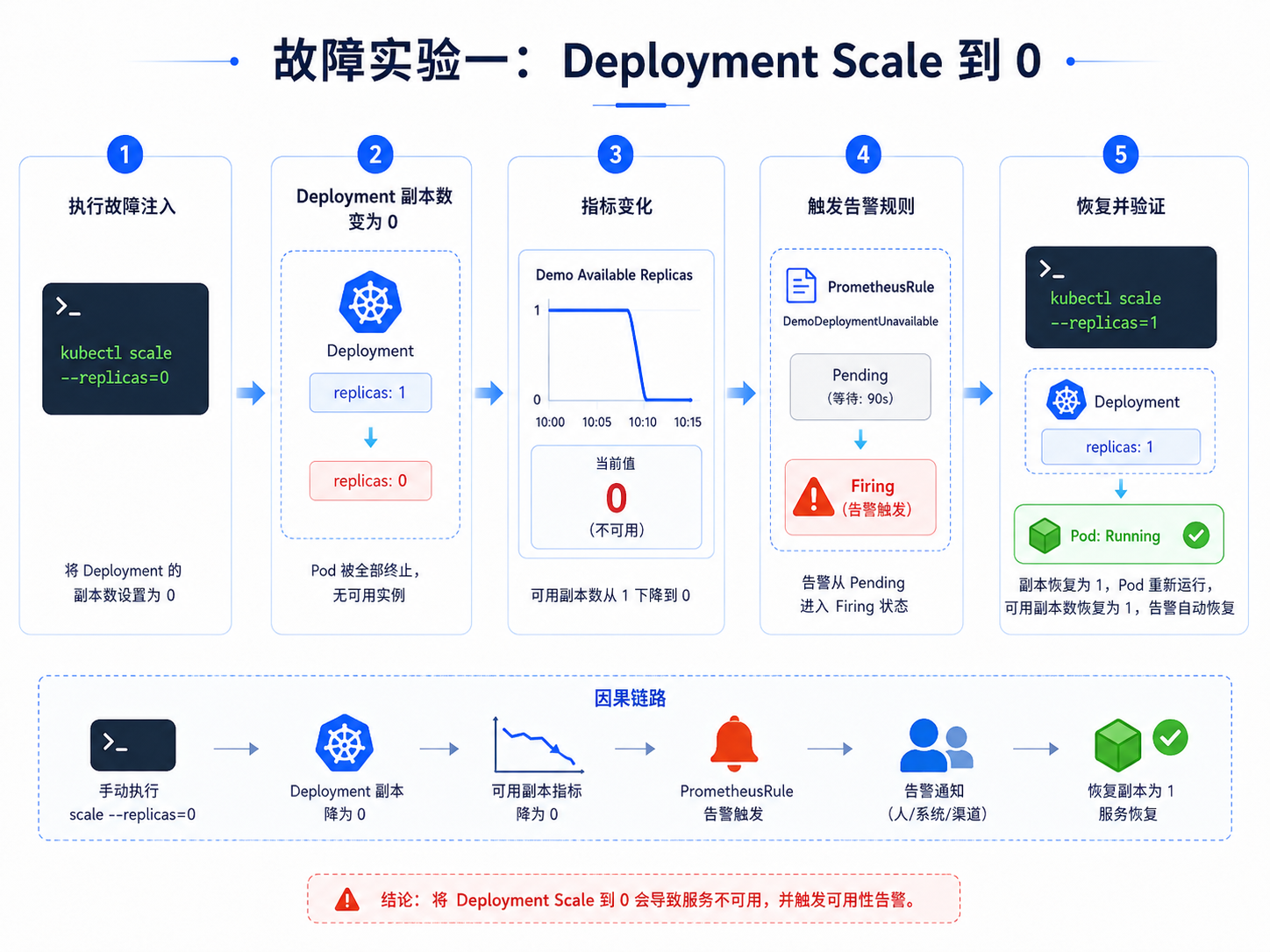

七、故障实验一：Deployment Scale 到 0

删除 Pod 的实验容易受到 Kubernetes 自愈速度影响。

所以这一次直接制造一个确定持续的故障：

复制代码

Deployment 没有可用副本

执行：

复制代码

kubectl scale deployment \
  jenkins-k8s-demo \
  -n production \
  --replicas=0

查看：

复制代码

kubectl get deployment \
  -n production

应该看到：

复制代码

READY       0/0

AVAILABLE   0

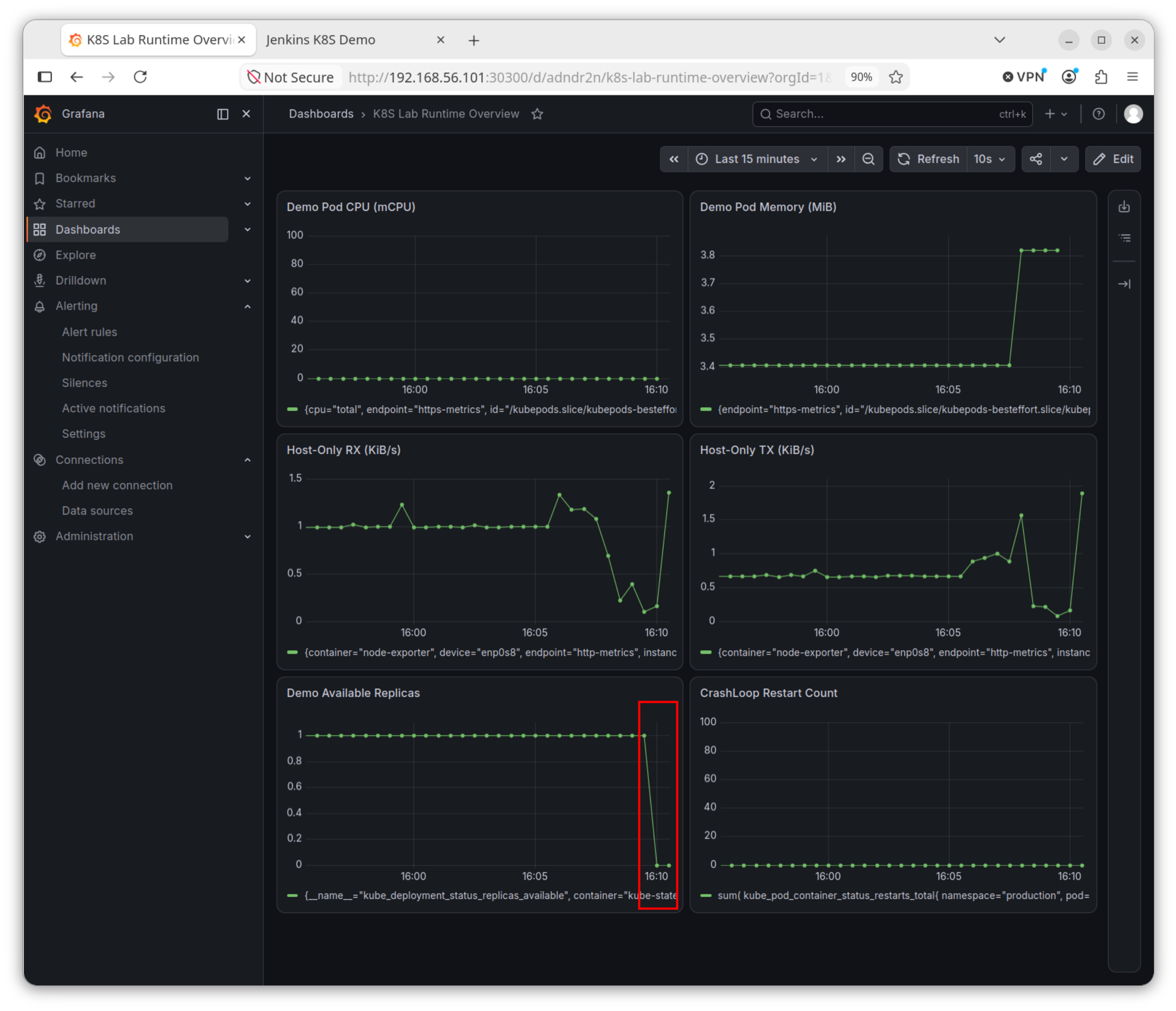

7.1 Grafana 查看 Replica

打开：

复制代码

K8S Lab Runtime Overview

之前：

复制代码

Demo Available Replicas

1

现在：

复制代码

这就是故障状态。

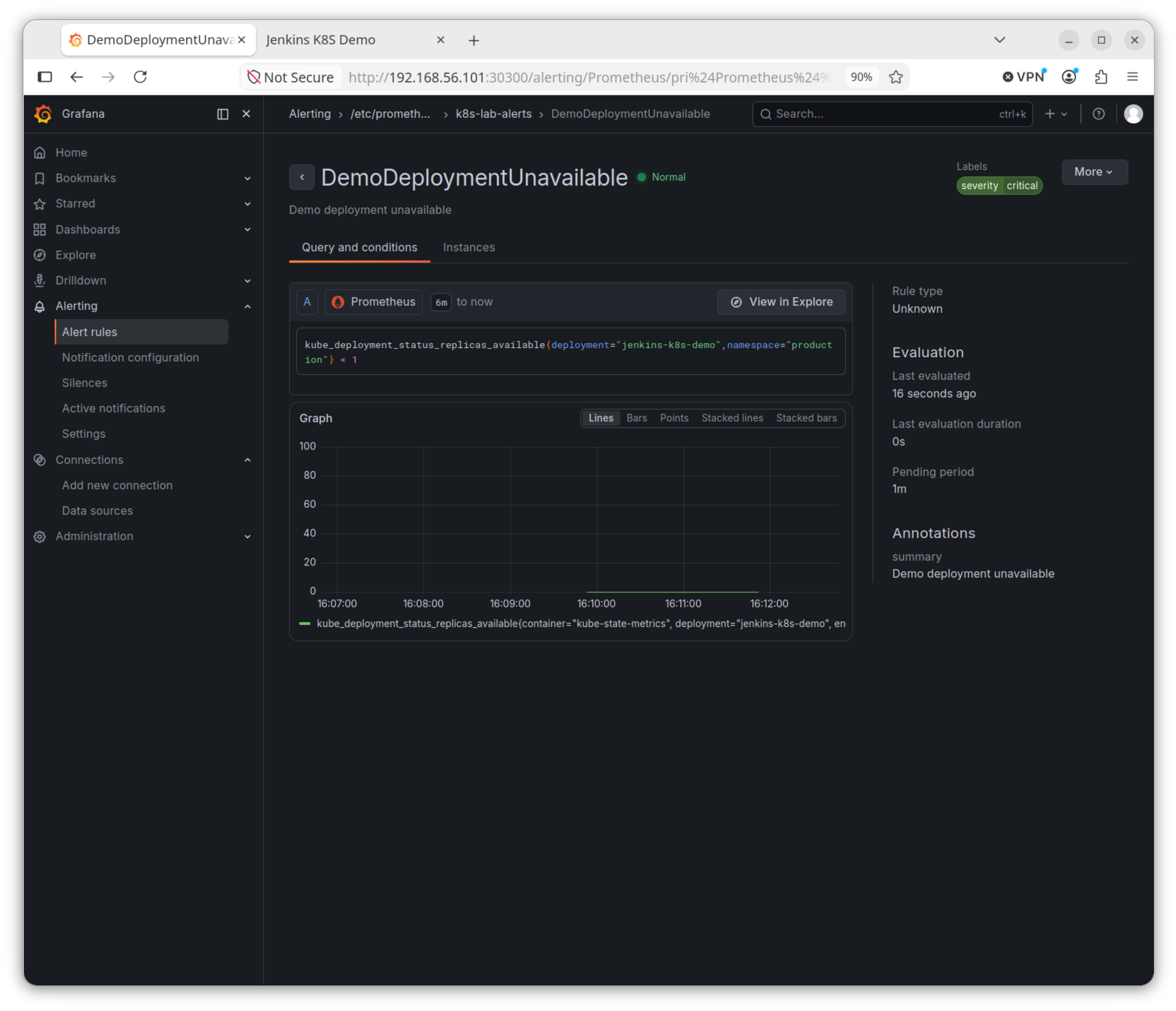

7.2 Grafana 查看 Alert

进入：

复制代码

Alerting

→ Alert rules

找到：

复制代码

DemoDeploymentUnavailable

状态变化：

复制代码

正常

↓

Pending

↓

Firing

进入 Firing 后：

可以看到：

复制代码

severity=critical

说明：

复制代码

Deployment 没有可用实例

已经持续超过 Rule 设置时间。

八、恢复业务

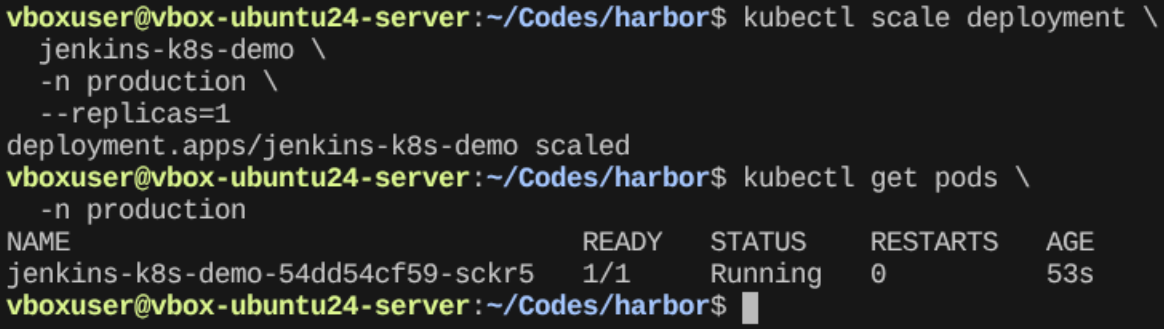

恢复：

复制代码

kubectl scale deployment \
  jenkins-k8s-demo \
  -n production \
  --replicas=1

等待：

复制代码

kubectl get pods \
  -n production

恢复：

复制代码

ContainerCreating

↓

Running

Grafana：

复制代码

Demo Available Replicas

0

↓

1

Alert：

复制代码

Firing

↓

Resolved

到这里完成第一个完整闭环：

复制代码

业务故障

↓

Metric 异常

↓

PrometheusRule

↓

Alert

↓

恢复

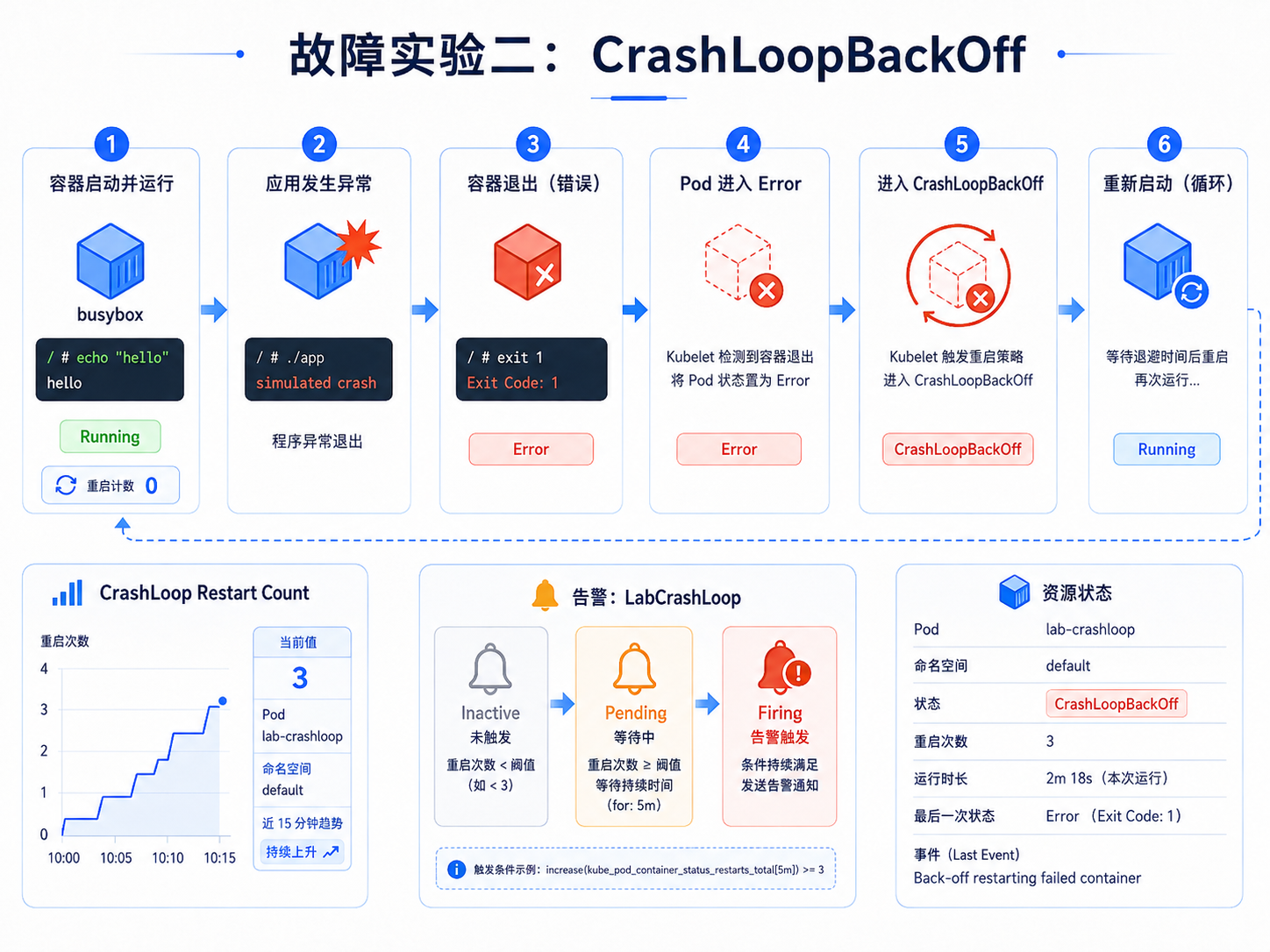

九、故障实验二：CrashLoopBackOff

第二个实验模拟：

Container 不断崩溃。

创建：

复制代码

nano crashloop-demo.yaml

内容：

复制代码

apiVersion: apps/v1
kind: Deployment

metadata:
  name: crashloop-demo
  namespace: production

spec:
  replicas: 1

  selector:
    matchLabels:
      app: crashloop-demo

  template:
    metadata:
      labels:
        app: crashloop-demo

    spec:
      containers:

      - name: crashloop-demo

        image: busybox:1.36

        command:
        - sh
        - -c

        args:
        - |
          echo "$(date) simulated crash"
          sleep 5
          exit 1

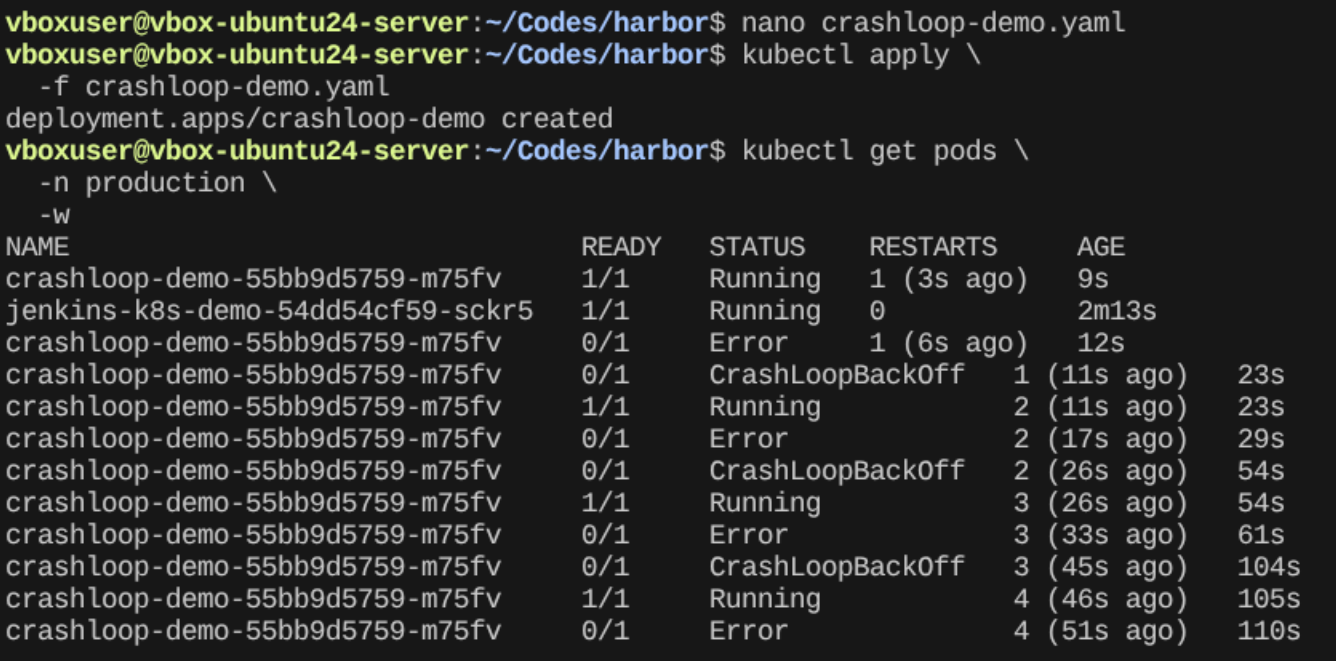

应用：

复制代码

kubectl apply \
  -f crashloop-demo.yaml

观察：

复制代码

kubectl get pods \
  -n production \
  -w

状态：

复制代码

Running

↓

Error

↓

CrashLoopBackOff

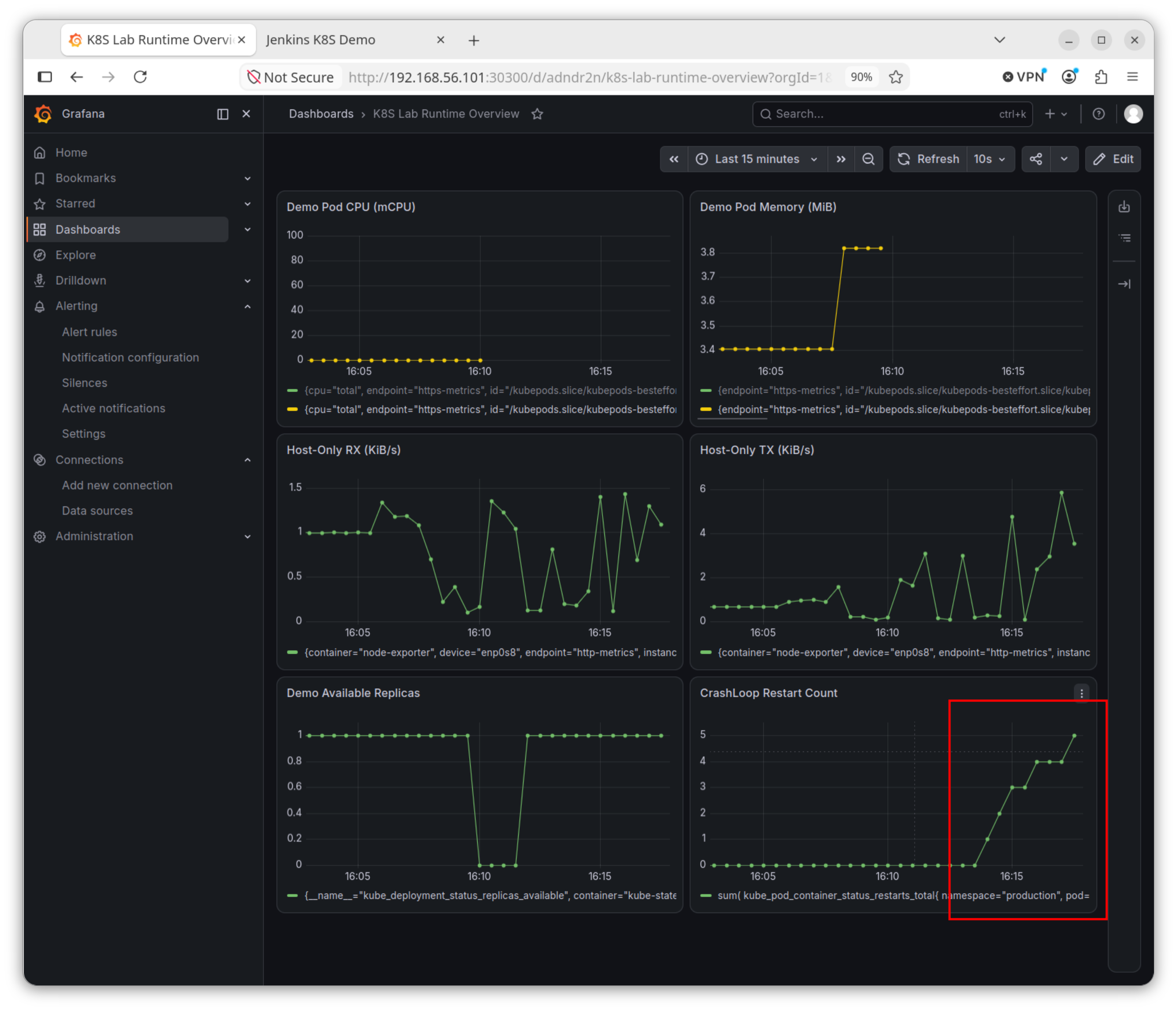

十、Grafana 查看 Restart Count

回到 Dashboard：

复制代码

Grafana

→ Dashboards

→ K8S Lab Runtime Overview

查看：

复制代码

CrashLoop Restart Count

可以看到：

复制代码

说明：

复制代码

Container 正在不断重启。

这时候 Kubernetes 并不是简单地认为：

Container 退出一次就是故障。

而是观察：

Container 是否持续退出；
Restart Count 是否持续增加；
是否进入 CrashLoopBackOff。

这也是为什么我们使用：

复制代码

increase(
  kube_pod_container_status_restarts_total[5m]
)

作为告警条件。

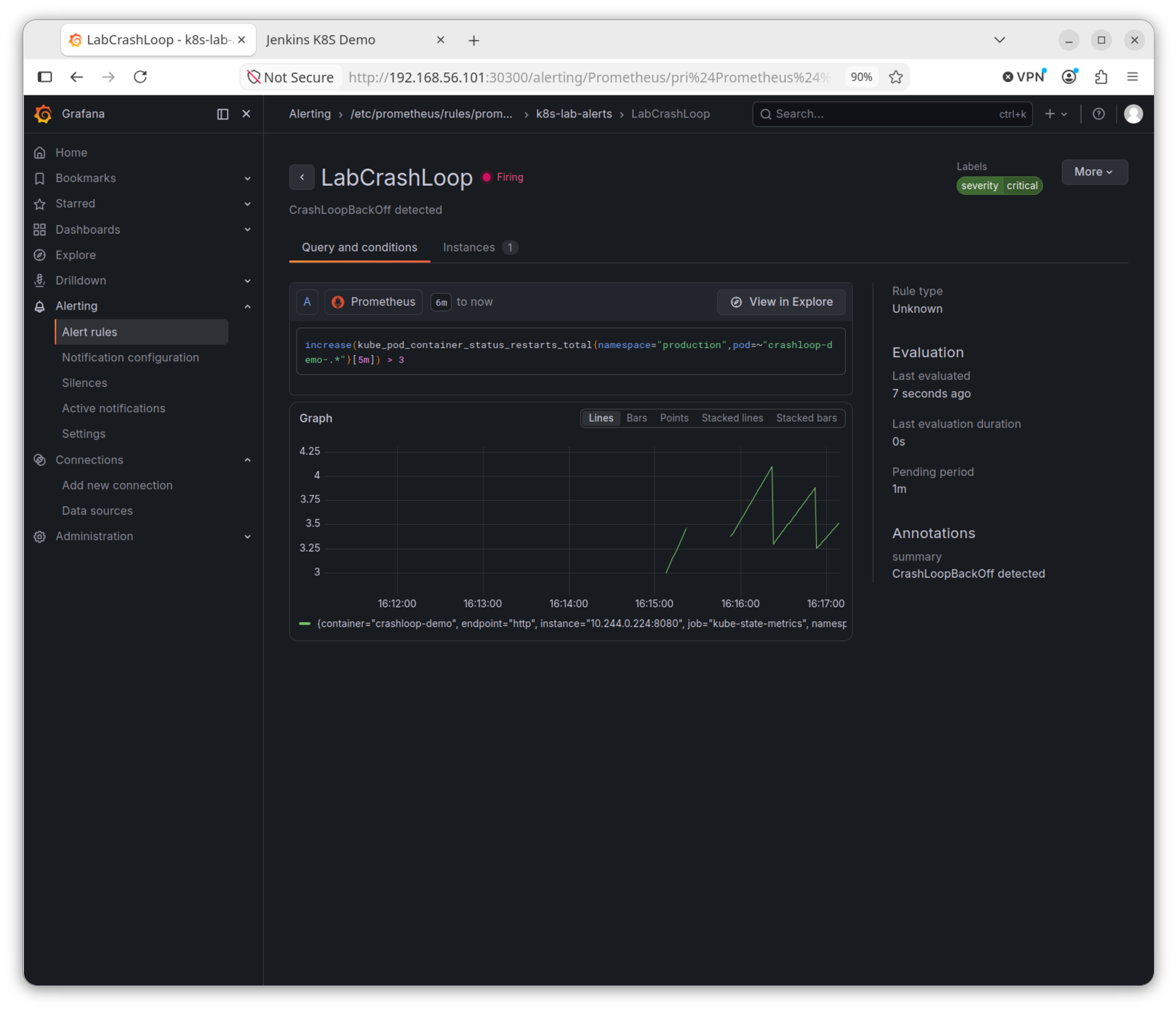

十一、LabCrashLoop Alert

进入：

复制代码

Grafana

→ Alerting

→ Alert rules

查看：

复制代码

LabCrashLoop

状态：

复制代码

Inactive

↓

Pending

↓

Firing

展开以后：

复制代码

severity=critical

说明：

复制代码

Container 在短时间内发生多次重启。

此时 Metrics 已经告诉我们：

哪个 Pod 出问题。

但是还不知道：

为什么会崩溃。

这就需要 Logs。

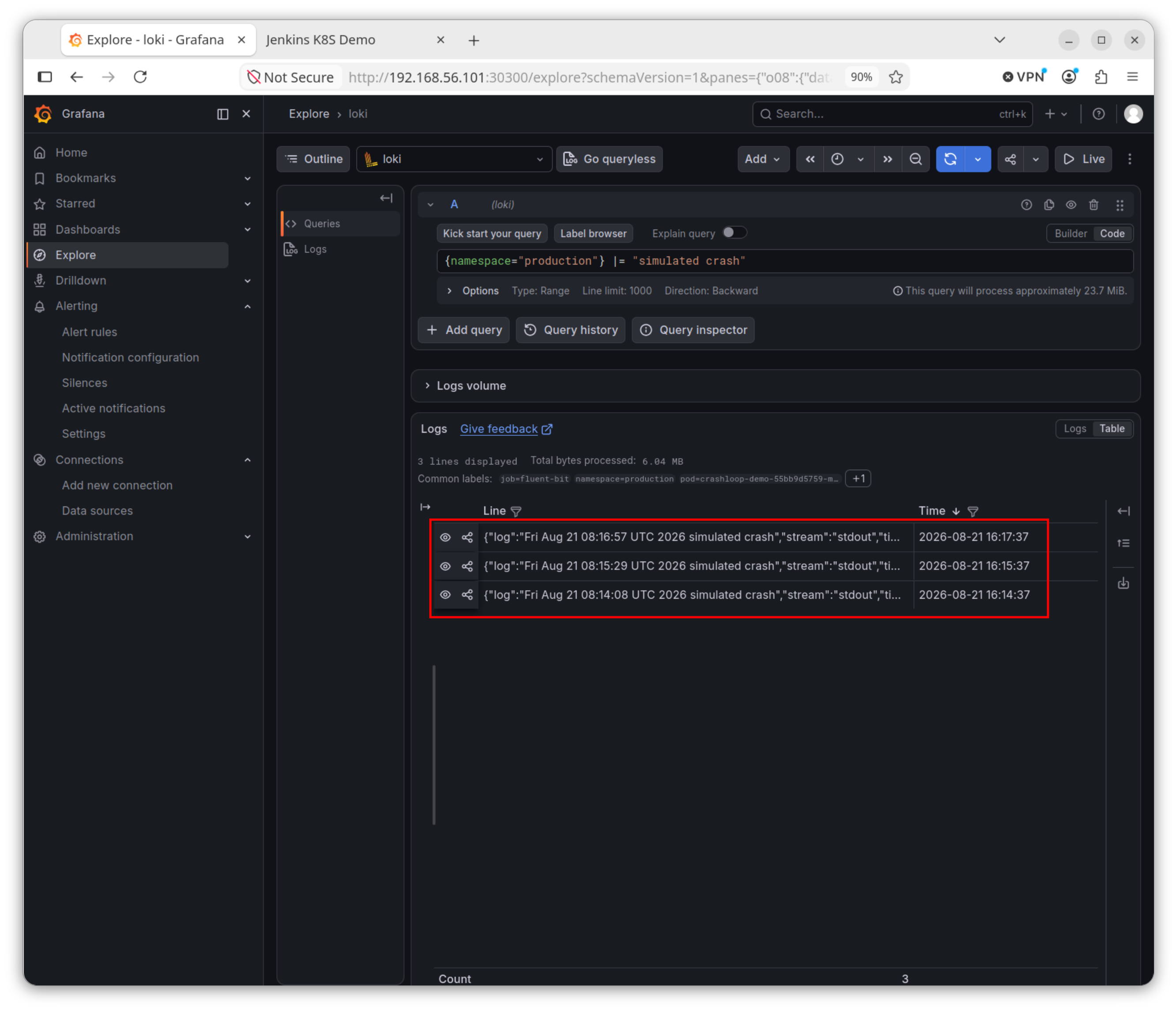

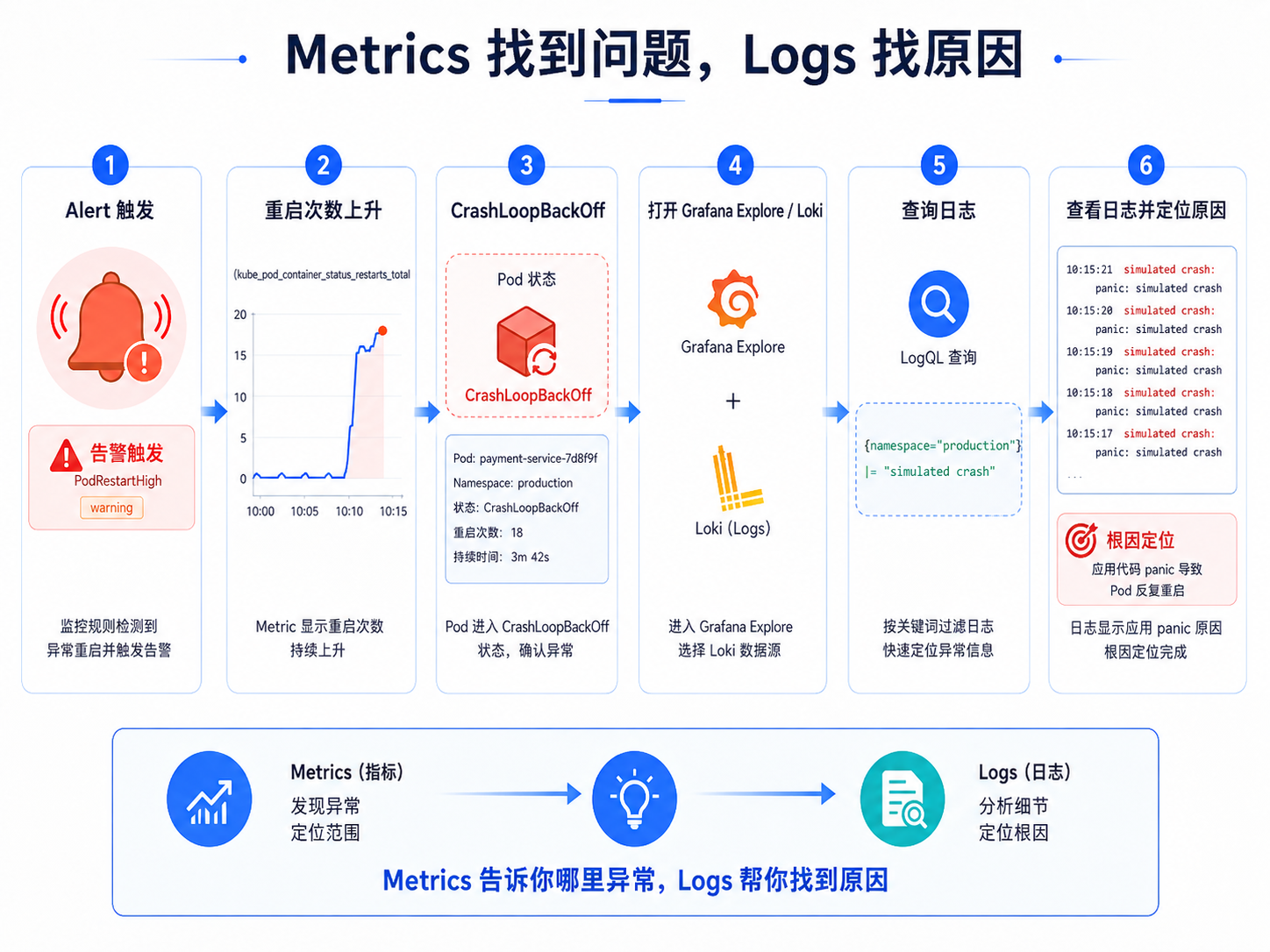

十二、Metrics 找到问题，Logs 找原因

现在进入：

复制代码

Grafana

→ Explore

→ Loki

查询：

复制代码

{namespace="production"} |= "simulated crash"

可以看到：

复制代码

simulated crash

simulated crash

simulated crash

因为每次 Container 重启都会执行：

复制代码

echo "$(date) simulated crash"

所以排障流程变成：

复制代码

Alert

↓

Restart Count 增加

↓

CrashLoopBackOff

↓

Loki 查看日志

↓

找到 simulated crash

这就是：

Metrics 告诉你哪里异常，Logs 帮你找到原因。

在真实生产环境中也是类似流程：

复制代码

监控发现异常

↓

定位服务

↓

查看指标变化

↓

查看日志

↓

分析根因

十三、恢复 CrashLoop

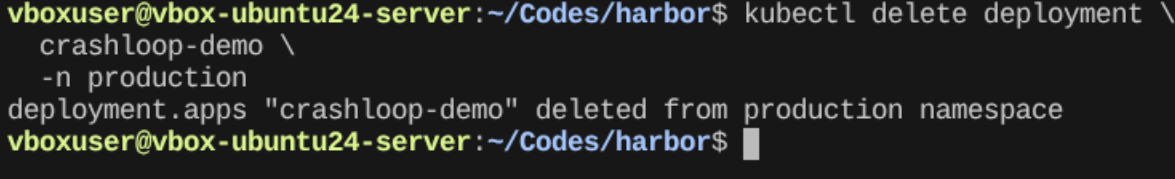

删除：

复制代码

kubectl delete deployment \
  crashloop-demo \
  -n production

之后：

复制代码

LabCrashLoop

Firing

↓

Resolved

到这里完成第二个故障闭环：

复制代码

Container 异常退出

↓

Restart Count 增加

↓

PrometheusRule

↓

Alert

↓

Loki 定位原因

↓

恢复

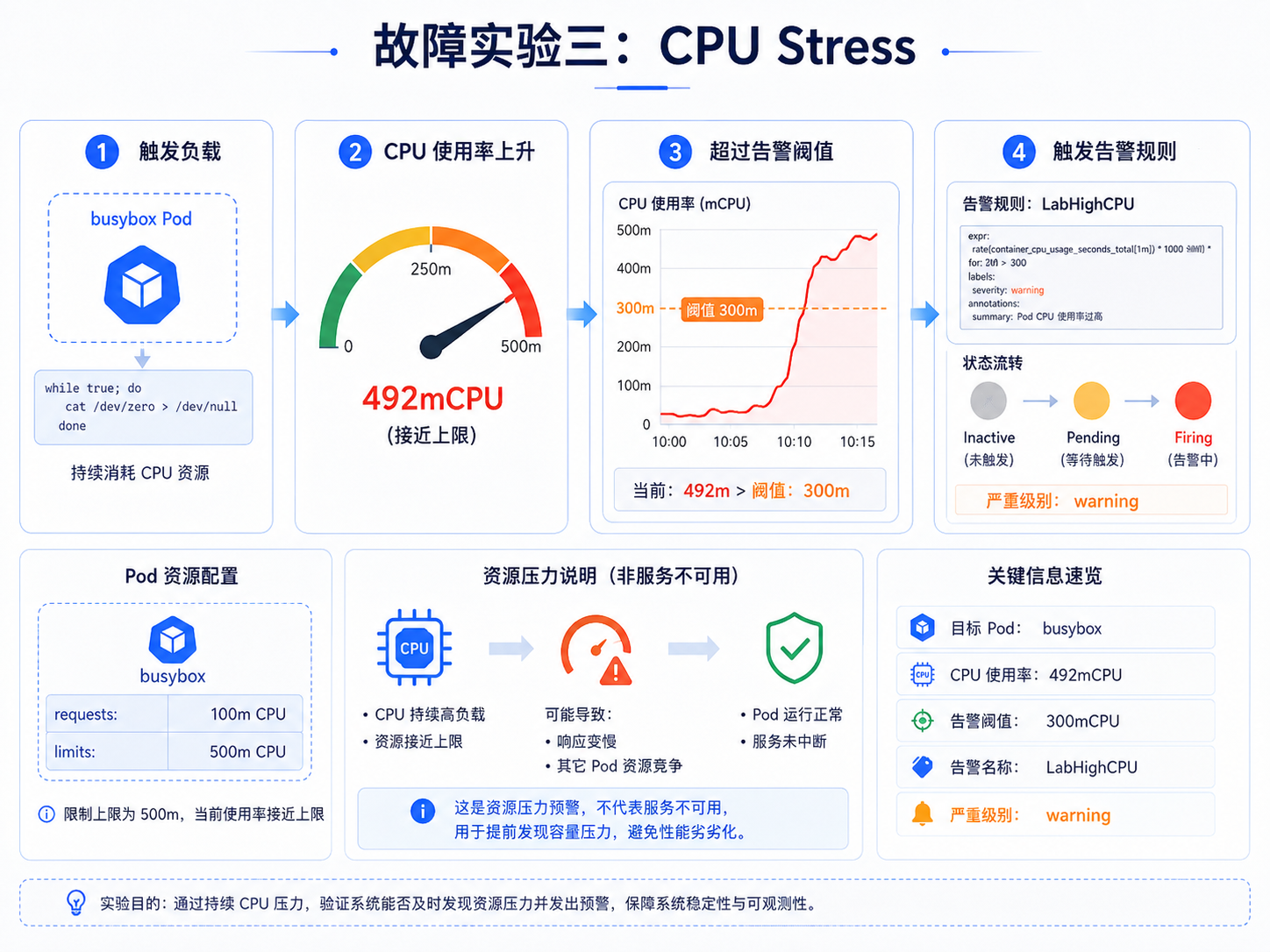

十四、故障实验三：CPU Stress

最后测试资源告警。

创建：

复制代码

nano cpu-stress.yaml

内容：

复制代码

apiVersion: apps/v1
kind: Deployment

metadata:
  name: cpu-stress
  namespace: production

spec:
  replicas: 1

  selector:
    matchLabels:
      app: cpu-stress

  template:

    metadata:
      labels:
        app: cpu-stress

    spec:

      containers:

      - name: cpu-stress

        image: busybox:1.36

        command:
        - sh
        - -c

        args:
        - |
          while true; do
            :
          done

        resources:

          requests:
            cpu: 100m

          limits:
            cpu: 500m

这里增加：

复制代码

requests:
  cpu: 100m

是为了让 Kubernetes 调度时明确知道：

这个 Pod 至少需要多少 CPU。

同时：

复制代码

limits:
  cpu: 500m

限制最大 CPU 使用量。

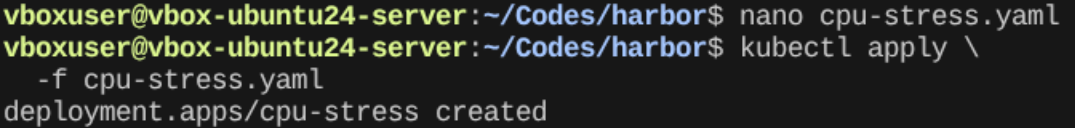

应用：

复制代码

kubectl apply \
  -f cpu-stress.yaml

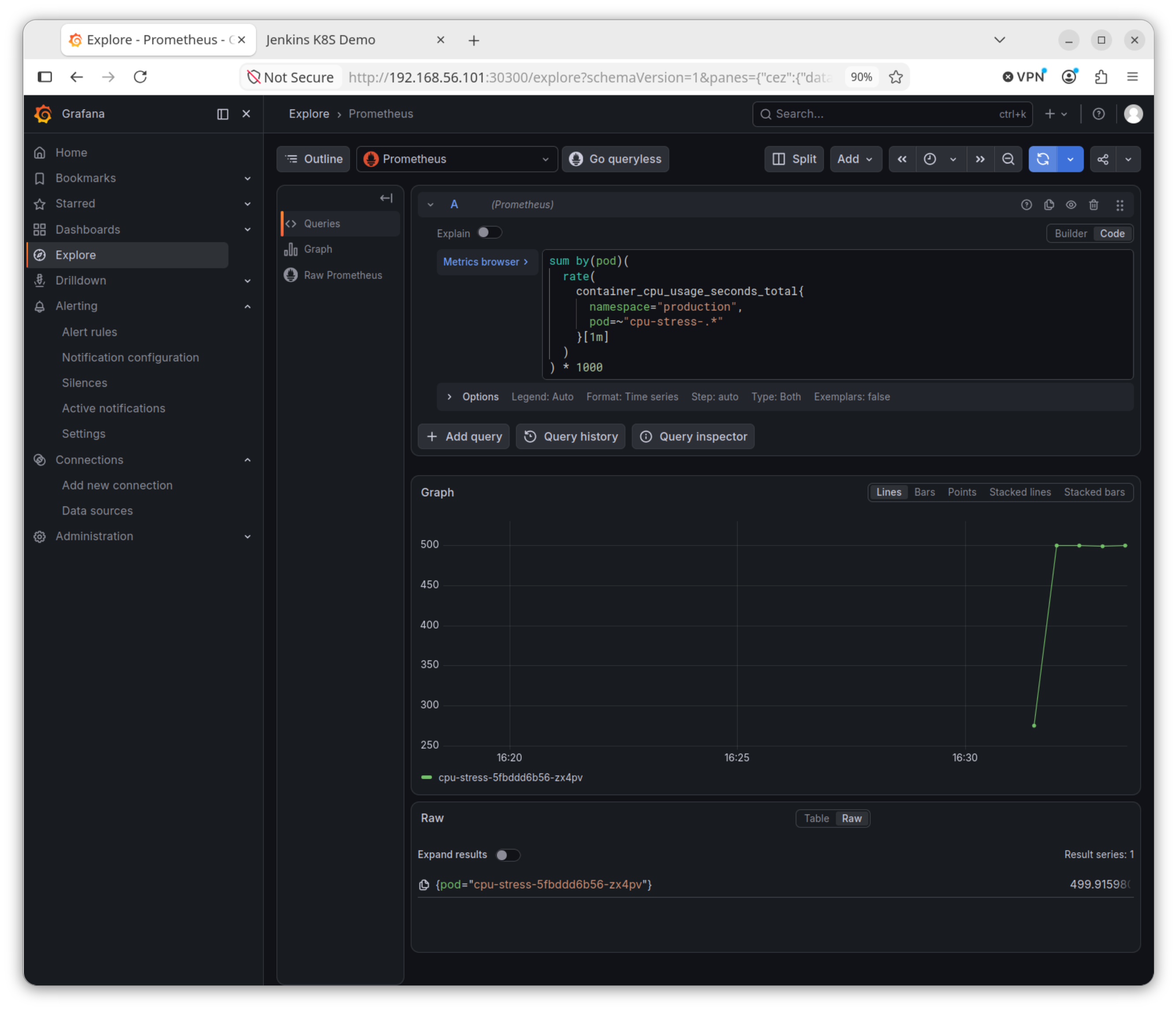

十五、观察 CPU

Grafana：

复制代码

Explore

→ Prometheus

查询：

复制代码

sum by(pod)(
  rate(
    container_cpu_usage_seconds_total{
      namespace="production",
      pod=~"cpu-stress-.*"
    }[1m]
  )
) * 1000

可以看到：

复制代码

CPU

接近

500 mCPU

说明：

复制代码

cpu-stress

正在持续占用 CPU。

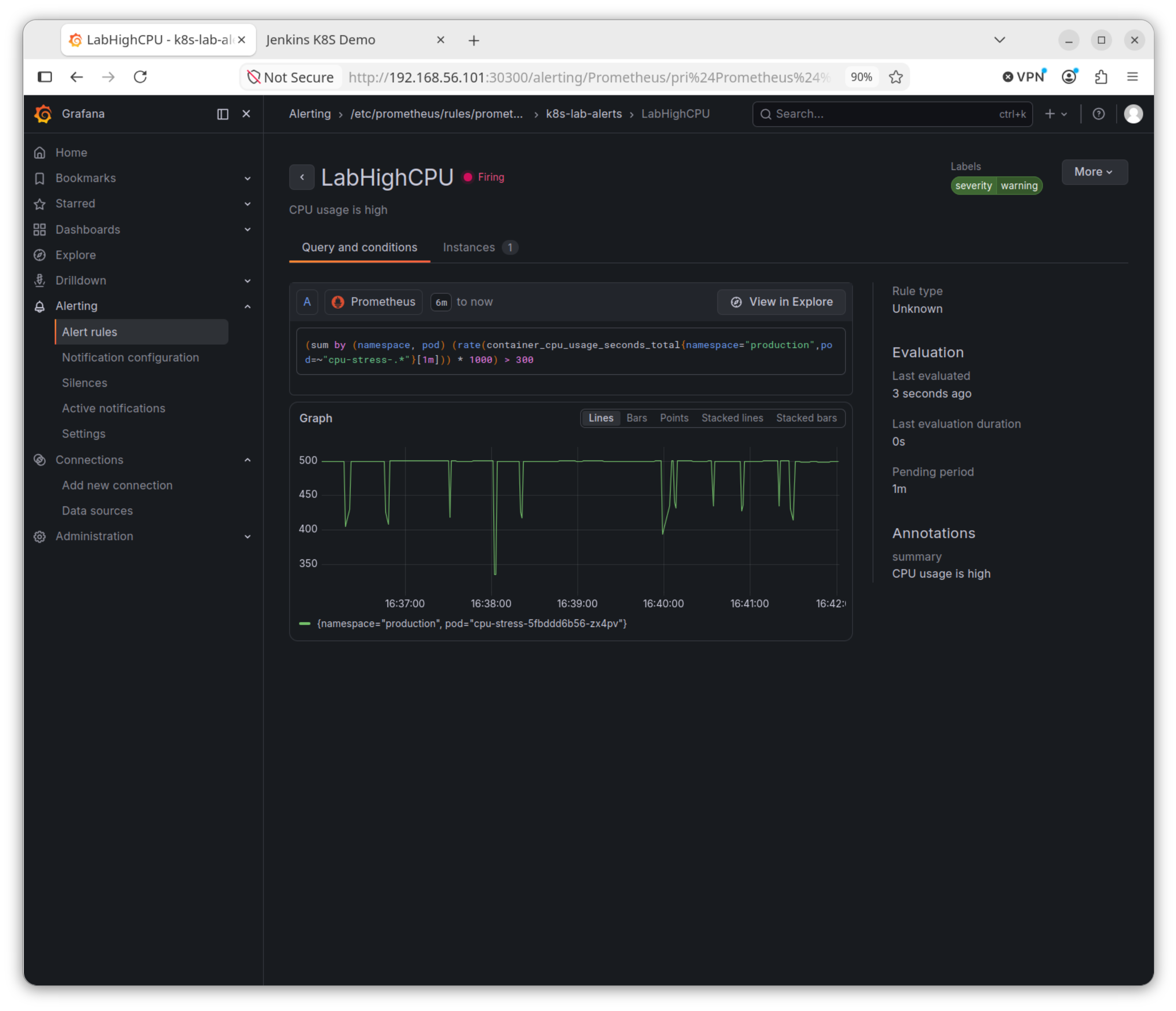

十六、LabHighCPU Alert

等待：

复制代码

CPU > 300m

持续 1 分钟

Grafana：

复制代码

LabHighCPU

状态：

复制代码

Inactive

↓

Pending

↓

Firing

这一次：

复制代码

severity=warning

因为 CPU 高并不一定代表服务已经不可用。

它和：

复制代码

DeploymentUnavailable

属于不同严重程度。

例如：

复制代码

服务不可用

=
业务已经中断

Critical


CPU 偏高

=
可能存在风险

Warning

生产环境通常会根据影响范围设置不同等级。

十七、清理实验环境

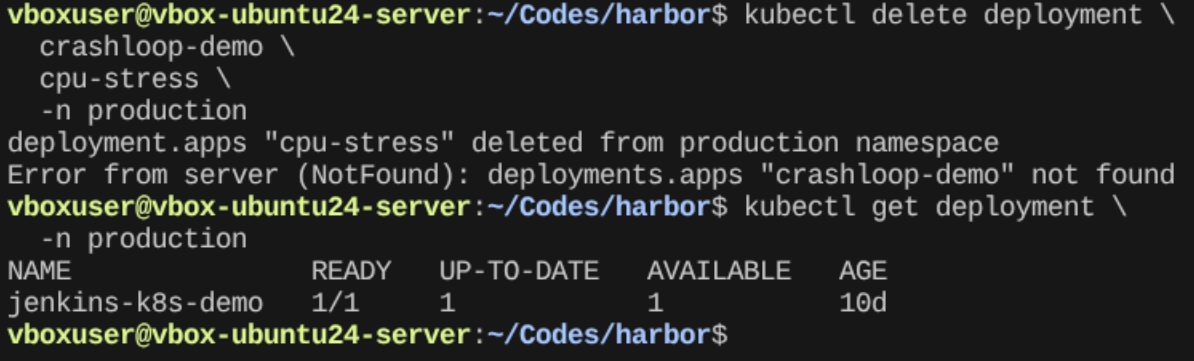

删除测试 Deployment：

复制代码

kubectl delete deployment \
  crashloop-demo \
  cpu-stress \
  -n production

确认业务恢复：

复制代码

kubectl get deployment \
  -n production

应该只剩：

复制代码

jenkins-k8s-demo

并且：

复制代码

READY

1/1

十八、总结

让监控数据真正动起来。

这一篇：

让监控系统自己发现问题。

我们没有增加新的组件。

只是利用已有的：

复制代码

Prometheus

Grafana

Alertmanager

Loki

完成三个故障实验。

实验一：Deployment 不可用

复制代码

replicas=0

↓

Available Replica = 0

↓

DemoDeploymentUnavailable

↓

Alert

验证：

服务副本异常时，监控系统可以发现。

实验二：CrashLoopBackOff

复制代码

Container crash

↓

Restart Count 增加

↓

LabCrashLoop

↓

Loki 查看原因

验证：

Metrics 负责发现异常，Logs 负责定位原因。

实验三：CPU Stress

复制代码

CPU 持续升高

↓

LabHighCPU

↓

warning Alert

验证：

资源类问题也可以通过指标提前发现。

最终完整链路：

复制代码

Kubernetes

↓

Metrics

↓

Prometheus

↓

PrometheusRule

↓

Alert

↓

Grafana Alerting

↓

Loki 排障

↓

Recovery

到了这里，这套单节点 K8S 可观测实验室已经不只是：

能看到系统状态。

而是：

能发现问题，并帮助定位问题。

从最开始：

复制代码

kubectl get pods

只能看到：

复制代码

Running

Pending

CrashLoopBackOff

到现在：

复制代码

Metric

↓

Rule

↓

Alert

↓

Log

↓

Recovery

已经形成了一套完整的 Kubernetes 故障发现流程。

到这里，这套单节点 K8S 可观测实验室也已经完成了从：

复制代码

状态查看

↓

指标采集

↓

Metrics 可视化

↓

日志分析

↓

告警发现

↓

故障定位

↓

恢复验证

的一整套闭环。

从最开始只能通过：

复制代码

kubectl get pods

查看：

复制代码

Running

Pending

CrashLoopBackOff

到现在：

复制代码

故障发生

↓

Metric 异常

↓

PrometheusRule

↓

Alert

↓

Grafana 查看

↓

Loki 定位

↓

恢复验证

我们已经搭建了一套完整的 Kubernetes 可观测实验环境。

下一篇，我们将对整个实验室进行一次总结：

从零搭建一个单节点 K8S 可观测实验室（十三）：总结------这个实验室如何服务工作、学习和开源项目

回顾这一路从 Kubernetes 基础环境、CI/CD、镜像仓库，到 Metrics、Logs 和 Alert 的完整搭建过程，以及这个实验室对于日常学习、技术积累和实际工作的价值。
