IAR下如何同时指定section的LMA和VMA

etc95272026-08-24 10:36

目的：

简要介绍IAR下如何同时指定section的LMA（加载地址，ROM）和VMA（运行地址，RAM）。

操作说明：

修改 icf文件，新增 my_test_section 、my_test_section_init 布局。

1，使用编译器自动生成的拷贝方法：

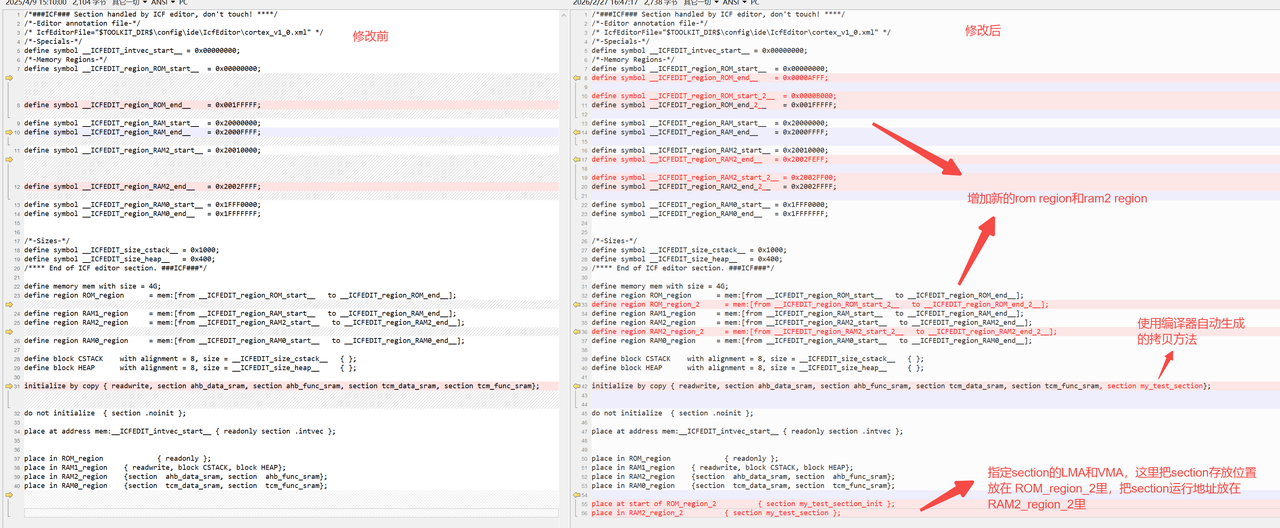

icf文件修改前后对比：

通过这种方式可手动指定section的存放地址（如这里的ROM_region_2）和运行地址（如这里的RAM2_region_2）

测试代码示例：

cpp 复制代码

...

__attribute__(( section( "my_test_section"))) uint8_t test_arr[4] = {0x11, 0x22, 0x33, 0x44};

int main(void)
{
    ...

    for(uint8_t i = 0; i < 4; i++)
    {
      INFO("0x%X\n", test_arr[i]);
    }

    ...
}

2，使用手动拷贝：

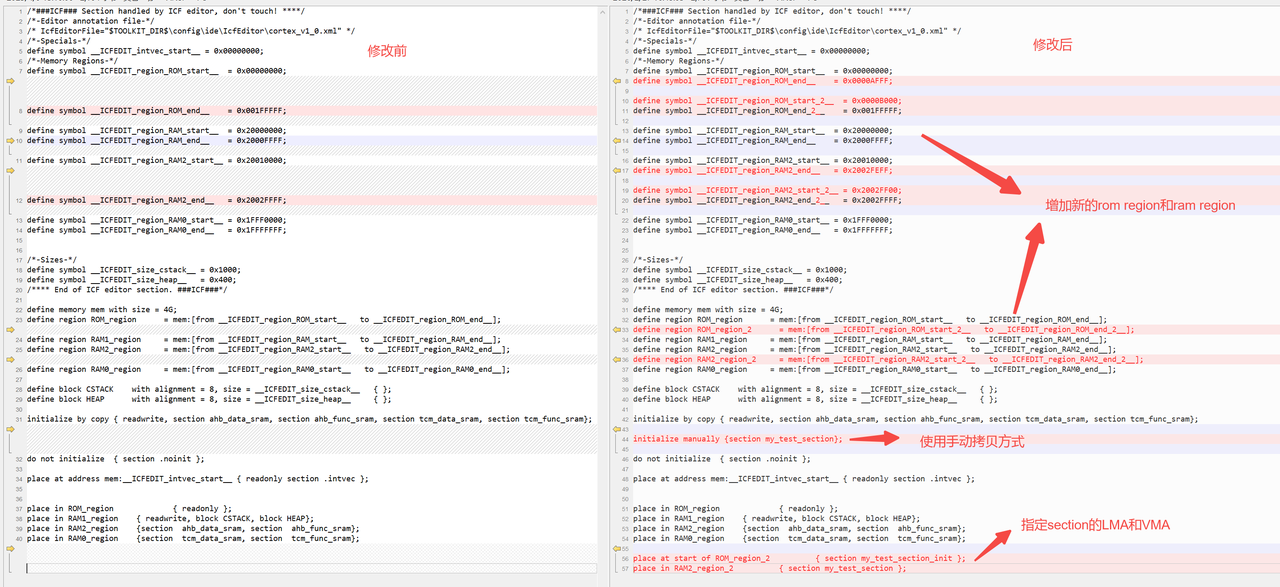

icf文件修改前后对比：

cpp 复制代码

...

__attribute__(( section( "my_test_section"))) uint8_t test_arr[4] = {0x11, 0x22, 0x33, 0x44};

#pragma section = "my_test_section"
#pragma section = "my_test_section_init"

int main(void)
{
    ...

    // 从LMA拷贝到VMA
    memcpy((uint8_t*)__section_begin("my_test_section"),
    (uint8_t*)__section_begin("my_test_section_init"),
    __section_size("my_test_section_init"));

    for(uint8_t i = 0; i < 4; i++)
    {
      INFO("0x%X\n", test_arr[i]);
    }

    ...
}

原理解释：

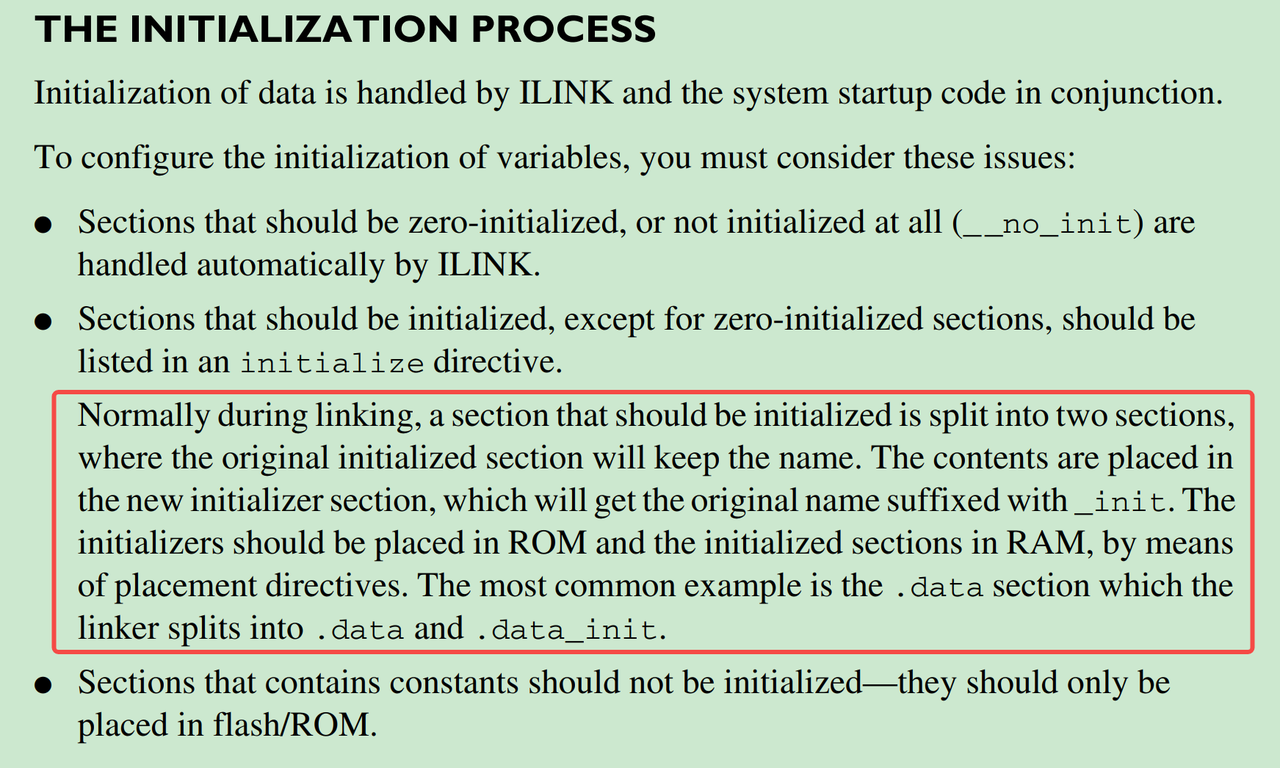

《EWARM_DevelopmentGuide.ENU.pdf》

从上可知，默认情况下，在链接阶段，一个section（如这里的my_test_section）会被分成两个section来进行初始化，原名称的section（如这里的my_test_section）按照之前设定的初始化方式进行初始化，新创建一个section，名称为原名称+_init后缀（如这里的my_test_section_init）用来存放初始值，放在ROM区域。

如上针对运行在RAM上保存在ROM上的section才有意义，对于存放和使用都在ROM没有意义（如const 类型数据）。

前面的示例就是显式的指定了section同名+_init 的 section的存储布局来指定在ROM上存放位置的方式。

参考：
