eBPF 教程：用 BPF Qdisc 实现出口限速

yunwei372026-08-24 14:27

假设你需要测试应用程序在低带宽条件下的行为。你创建了一对 veth 接口模拟网络链路，想把出口速率限制到 64 Kbit/s，同时观察队列满时的丢包情况。传统方案（复杂的 tc 配置或用户态代理）虽然可行，但对于快速验证来说过于笨重。

Linux 6.16 提供了一种新选择：BPF qdisc。你不再需要配置现有的调度器，而是可以用 eBPF 直接实现一个完整的排队规则。本教程构建一个 FIFO 限速器，演示 qdisc 的完整生命周期：注册为 root qdisc、在入队和出队过程中管理报文所有权、计算发送时间、使用 watchdog 定时器调度下次出队、以及在移除时清理资源。

本示例适用于 veth、TAP 或 IFB 这类受控接口，你拥有完全控制权，可以安心进行报文调度实验。

完整源码：github.com/eunomia-bpf...

为什么需要 BPF Qdisc

要理解 BPF qdisc 改变了什么，可以先和三种常见做法对照。

内置调度器是固定算法。 tc 提供了 TBF（令牌桶过滤器）、HTB（分层令牌桶）等多种选项，但这些都是内核中预定义的行为。如果你需要自定义的调度策略（比如按应用程序类型区分优先级，或者根据实时指标动态调整速率），就必须修改内核代码或串联多个 tc 分类器。

TC BPF 程序无法控制发送时机。 普通的 TC BPF 程序可以检查报文并决定放行或丢弃，但底层的 qdisc 仍然控制着报文的实际发送时间。第 20 课展示的正是这种模式：BPF 决定放行还是丢弃，但无法做到"在时刻 T 发送这个报文"。

用户态方案会引入额外开销。 tc-netem 配合外部工具或 DPDK 可以实现流量整形，但会带来上下文切换和部署复杂度。在测试场景中，你往往需要轻量级的方案。

BPF qdisc 解决了这些问题。从 Linux 6.16 开始，你可以用 eBPF 实现 Qdisc_ops 的回调函数（enqueue、dequeue、init、reset、destroy），并将其注册为一种 qdisc 类型。你的 BPF 程序可以完全控制报文的排队和发送时序，同时保持在内核态运行。本教程的 egress_pacer 就是用这种方式构建的 FIFO 限速器。

BPF Qdisc 的工作原理

与在现有 qdisc 内部运行的普通 TC BPF 程序不同，BPF qdisc 本身就是 qdisc。当你把它挂载到接口的 root 位置后，你的 BPF 代码会处理每一个出口报文。

整个生命周期如下：

  1. 初始化 ：用户态程序设置速率和队列上限，加载 BPF 程序，注册 struct_ops 实现，然后把它挂载到目标接口的 TC_H_ROOT 位置。

  2. 入队 ：当内核需要将报文排队发送时，它调用你的 enqueue 回调。你接收到一个 skb，创建一个节点来保存它，根据报文长度和速率计算发送时间，然后把节点加入队列。如果队列已满或分配失败，则丢弃报文。

  3. 出队 ：当内核想要发送报文时，它调用你的 dequeue 回调。你检查队首报文的发送时间是否已到。如果是，返回 skb；如果否，为正确的时间安排一个 watchdog 定时器并返回 NULL。定时器触发后，内核会再次调用 dequeue。

  4. 重置 ：当 qdisc 被移除时，内核调用 reset。你需要遍历所有剩余的报文，释放它们占用的资源，并将计数器清零。

在整个生命周期中，你的 BPF 程序拥有报文的所有权。从 enqueue 接收 skb，到在你的数据结构中持有它，再到在 dequeue 中返回它或在 reset 中释放它，BPF 程序始终是责任方。

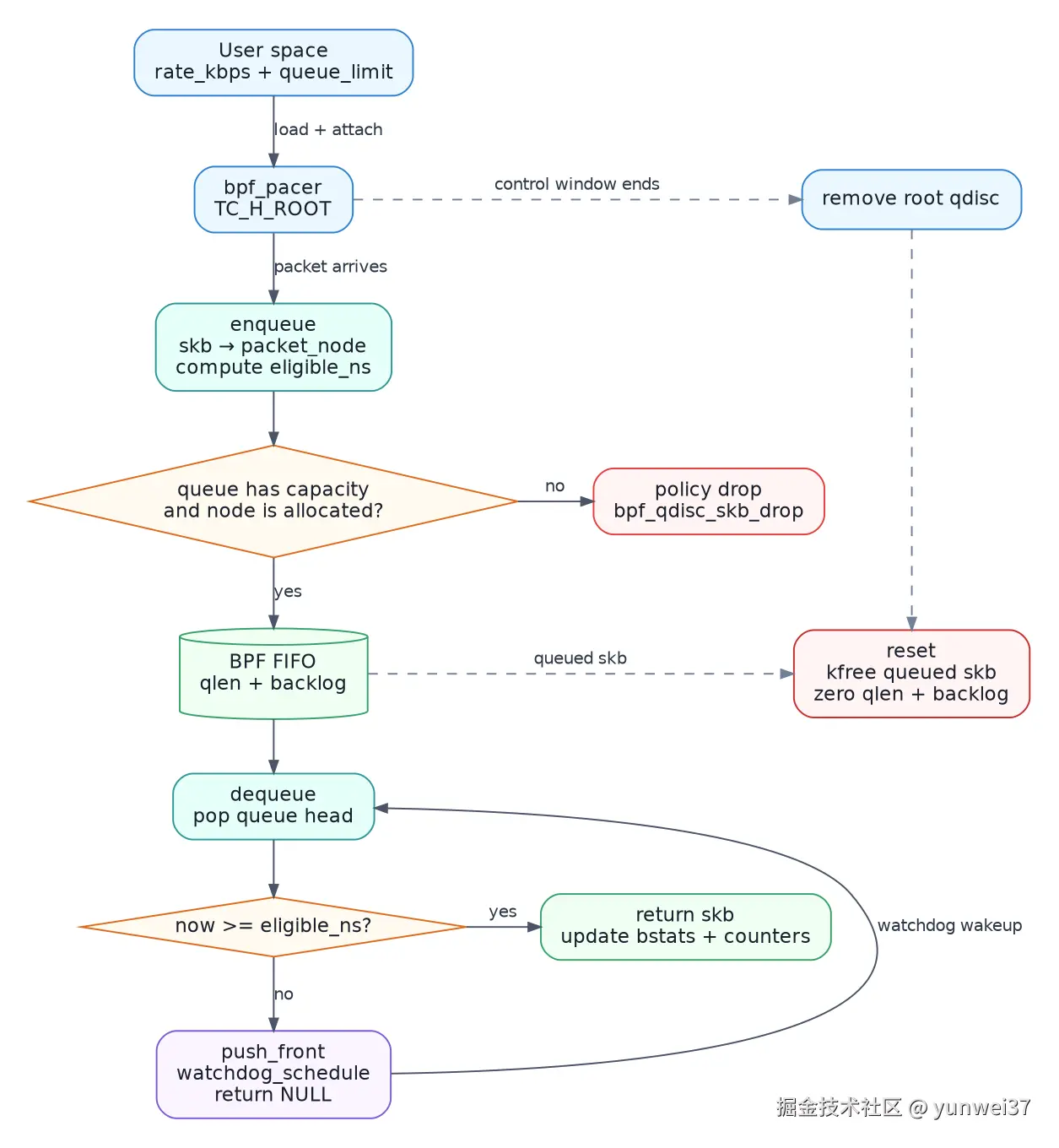

图中实线描绘了报文的正常路径：配置和挂载，然后入队进入 FIFO，再出队到发送路径。当队列已满或分配失败时，报文走 policy-drop 分支。如果在报文发送时间到来之前调用了 dequeue，节点会被推回队首，安排 watchdog，然后返回 NULL；watchdog 随后会重新进入 dequeue。虚线表示生命周期路径：移除 qdisc 会触发 reset，释放队列中的报文并清零 qlen 和 backlog。

代码实现

本实现由四个文件组成：定义统计结构的共享头文件、提供 BPF graph-object 声明的兼容头文件、实现 qdisc 回调的 BPF 程序，以及管理生命周期的用户态加载器。

共享头文件

egress_pacer.h 定义了 BPF 和用户态之间共享的统计结构。这六个计数器把每个报文的最终结果分门别类：

c 复制代码
/* SPDX-License-Identifier: (LGPL-2.1 OR BSD-2-Clause) */
#ifndef __EGRESS_PACER_H
#define __EGRESS_PACER_H

struct pacer_stats {
	unsigned long long enqueued;
	unsigned long long dequeued;
	unsigned long long policy_dropped;
	unsigned long long cleanup_dropped;
	unsigned long long bytes_dequeued;
	unsigned long long max_qlen;
};

#endif /* __EGRESS_PACER_H */
  • enqueued / dequeued：成功进入和离开 FIFO 的报文数。
  • policy_dropped：在入队阶段因队列已满或分配失败而丢弃的报文数。
  • cleanup_dropped：reset 运行时仍在队列中的报文数。这些报文已入队但从未发送。
  • bytes_dequeued：实际发送的总字节数。
  • max_qlen：观察到的队列深度峰值。

兼容头文件

BPF qdisc 使用 "graph-object" kfunc，用于管理 BPF 所持有的链表和对象的内核函数。这个本地头文件提供了必要的声明：

c 复制代码
/* SPDX-License-Identifier: GPL-2.0 */
#ifndef __EGRESS_PACER_BPF_EXPERIMENTAL_H
#define __EGRESS_PACER_BPF_EXPERIMENTAL_H

#include <bpf/bpf_core_read.h>

#define __contains(name, node) \
	__attribute__((btf_decl_tag("contains:" #name ":" #node)))

extern void *bpf_obj_new_impl(__u64 local_type_id, void *meta) __ksym;
#define bpf_obj_new(type) \
	((type *)bpf_obj_new_impl(bpf_core_type_id_local(type), NULL))

extern void bpf_obj_drop_impl(void *kptr, void *meta) __ksym;
#define bpf_obj_drop(kptr) bpf_obj_drop_impl(kptr, NULL)

extern int bpf_list_push_front_impl(struct bpf_list_head *head,
				    struct bpf_list_node *node,
				    void *meta, __u64 off) __ksym;
#define bpf_list_push_front(head, node) \
	bpf_list_push_front_impl(head, node, NULL, 0)

extern int bpf_list_push_back_impl(struct bpf_list_head *head,
				   struct bpf_list_node *node,
				   void *meta, __u64 off) __ksym;
#define bpf_list_push_back(head, node) \
	bpf_list_push_back_impl(head, node, NULL, 0)

extern struct bpf_list_node *
bpf_list_pop_front(struct bpf_list_head *head) __ksym;

#endif /* __EGRESS_PACER_BPF_EXPERIMENTAL_H */

这些辅助函数让 BPF 代码可以安全地管理内核对象：

  • bpf_obj_new 分配给定类型的新对象。
  • bpf_obj_drop 释放对象。
  • bpf_list_push_back / bpf_list_push_front / bpf_list_pop_front 实现双向链表操作。
  • __contains 宏生成 BTF 标签，告诉验证器 list head 包含的是哪种节点类型，从而实现安全的所有权追踪。

BPF 程序

egress_pacer.bpf.c 实现了 qdisc。SEC(".struct_ops") 声明将其注册为 Qdisc_ops 实现：

c 复制代码
// SPDX-License-Identifier: GPL-2.0
#include "vmlinux.h"
#include <bpf/bpf_helpers.h>
#include <bpf/bpf_tracing.h>
#include "bpf_experimental.h"
#include "egress_pacer.h"

const volatile __u64 rate_kbps = 1024;
const volatile __u32 queue_limit = 256;

struct packet_node {
	__u64 eligible_ns;
	__u32 packet_len;
	struct sk_buff __kptr *skb;
	struct bpf_list_node node;
};

private(A) struct bpf_spin_lock queue_lock;
private(A) struct bpf_list_head packet_queue __contains(packet_node, node);
private(A) __u64 next_departure_ns;

SEC("struct_ops/egress_pacer_enqueue")
int BPF_PROG(egress_pacer_enqueue, struct sk_buff *skb, struct Qdisc *sch,
	     struct bpf_sk_buff_ptr *to_free)
{
	struct packet_node *packet;
	__u64 eligible_ns, interval_ns, now;
	__u32 packet_len = qdisc_packet_len(skb);

	if (sch->q.qlen >= sch->limit)
		goto drop;
	packet = bpf_obj_new(typeof(*packet));
	if (!packet)
		goto drop;

	now = bpf_ktime_get_ns();
	interval_ns = (__u64)packet_len * 8 * 1000000ULL / rate_kbps;
	packet->packet_len = packet_len;
	skb = bpf_kptr_xchg(&packet->skb, skb);

	bpf_spin_lock(&queue_lock);
	eligible_ns = next_departure_ns > now ? next_departure_ns : now;
	next_departure_ns = eligible_ns + interval_ns;
	packet->eligible_ns = eligible_ns;
	bpf_list_push_back(&packet_queue, &packet->node);
	sch->q.qlen++;
	sch->qstats.backlog += packet_len;
	bpf_spin_unlock(&queue_lock);
	return NET_XMIT_SUCCESS;

drop:
	bpf_qdisc_skb_drop(skb, to_free);
	return NET_XMIT_DROP;
}

SEC("struct_ops/egress_pacer_dequeue")
struct sk_buff *BPF_PROG(egress_pacer_dequeue, struct Qdisc *sch)
{
	struct bpf_list_node *node;
	struct packet_node *packet;
	struct sk_buff *skb = NULL;
	__u64 now = bpf_ktime_get_ns();

	bpf_spin_lock(&queue_lock);
	node = bpf_list_pop_front(&packet_queue);
	bpf_spin_unlock(&queue_lock);
	if (!node)
		return NULL;

	packet = container_of(node, struct packet_node, node);
	if (now < packet->eligible_ns) {
		bpf_spin_lock(&queue_lock);
		bpf_list_push_front(&packet_queue, &packet->node);
		bpf_spin_unlock(&queue_lock);
		bpf_qdisc_watchdog_schedule(sch, packet->eligible_ns, 0);
		return NULL;
	}

	skb = bpf_kptr_xchg(&packet->skb, skb);
	sch->q.qlen--;
	sch->qstats.backlog -= packet->packet_len;
	bpf_obj_drop(packet);
	return skb;
}

/* reset drains packet_queue and frees every remaining skb. */
SEC(".struct_ops")
struct Qdisc_ops pacer = {
	.enqueue = (void *)egress_pacer_enqueue,
	.dequeue = (void *)egress_pacer_dequeue,
	.init = (void *)egress_pacer_init,
	.reset = (void *)egress_pacer_reset,
	.destroy = (void *)egress_pacer_destroy,
	.id = "bpf_pacer",
};

关键数据结构

const volatile 变量 rate_kbps 和 queue_limit 位于 .rodata 段。用户态在 open() 之后、load() 之前写入它们，之后验证器将其视为编译期常量。

packet_node 结构体保存每个排队的报文：

  • eligible_ns：该报文最早可以发送的时间（纳秒）。
  • packet_len：报文长度，用于 backlog 统计。
  • skb：一个 __kptr 字段，拥有内核套接字缓冲区的所有权。__kptr 标注告诉验证器这个字段持有一个被拥有的内核指针。
  • node：一个 bpf_list_node，用于链入 FIFO。

private(A) 宏将锁、链表头和出发时间戳放入一个私有数据段，并确保正确对齐。

入队回调

egress_pacer_enqueue 从内核接收报文：

  1. 从 qdisc_skb_cb(skb)->pkt_len 获取报文长度。
  2. 如果队列已满，丢弃报文。
  3. 分配一个 packet_node。如果分配失败，丢弃。
  4. 计算该报文何时可以发送：interval_ns = packet_len * 8 * 1000000 / rate_kbps（比特数除以千比特每秒得到纳秒）。
  5. 用 bpf_kptr_xchg 将 skb 的所有权转移给节点。调用完成后，节点拥有这个 skb。
  6. 在自旋锁保护下设置报文的可发送时间。如果队列之前是空闲的（next_departure_ns 在过去），这个报文可以立即发送；否则它需要排在上一个报文之后。
  7. 把节点推入 FIFO 尾部，更新计数器，解锁，返回成功。

bpf_qdisc_skb_drop 调用处理被丢弃的报文：它把 skb 加入内核的释放链表并更新 qdisc 统计。

出队回调

当内核想要发送报文时，会调用 egress_pacer_dequeue：

  1. 从 FIFO 弹出队首节点。
  2. 如果队列为空，返回 NULL。
  3. 检查当前时间是否已到达 eligible_ns。如果未到，把节点推回队首，为 eligible_ns 安排一个 watchdog 定时器，然后返回 NULL。定时器触发后，内核会再次调用 dequeue。
  4. 如果已经可以发送，用 bpf_kptr_xchg 从节点取出 skb，递减计数器，释放节点，更新统计，返回 skb。

watchdog 机制（bpf_qdisc_watchdog_schedule）是 BPF qdisc 实现发送时序的关键：你告诉内核什么时候唤醒你，它在那个时间调用 dequeue。

重置回调

egress_pacer_reset 在 qdisc 被移除时运行。队列中可能还有未发送的报文，必须释放它们：

  1. 用 bpf_for（一个用于有界迭代的 BPF 辅助函数）遍历所有节点。
  2. 弹出每个节点，取出其 skb，用 bpf_kfree_skb 释放。
  3. 释放的报文计入 cleanup_dropped。
  4. 将出发时间戳和 qdisc 计数器清零。

注册

末尾的 SEC(".struct_ops") 块将回调函数注册为 Qdisc_ops 结构体。id 字段（"bpf_pacer"）是用户态用于创建这个 qdisc 实例的名称。

用户态加载器

egress_pacer.c 处理命令行参数，配置 BPF 程序，挂载 qdisc，等待指定时长，然后清理：

c 复制代码
// SPDX-License-Identifier: (LGPL-2.1 OR BSD-2-Clause)
#include <net/if.h>
#include <bpf/libbpf.h>
#include "egress_pacer.skel.h"

static struct {
	const char *interface;
	unsigned long long rate_kbps;
	unsigned int queue_limit;
	unsigned int duration;
} env = {
	.rate_kbps = 1024,
	.queue_limit = 256,
	.duration = 10,
};

/* Argument parsing, signal handling, and diagnostics are omitted here. */
static int parse_args(int argc, char **argv);
static int wait_for_duration(void);

int main(int argc, char **argv)
{
	struct egress_pacer_bpf *skel;
	struct bpf_tc_hook hook = {
		.sz = sizeof(hook),
		.attach_point = BPF_TC_QDISC,
		.parent = TC_H_ROOT,
		.handle = TC_H_MAKE(1 << 16, 0),
		.qdisc = "bpf_pacer",
	};
	bool qdisc_created = false;

	parse_args(argc, argv);
	hook.ifindex = if_nametoindex(env.interface);

	skel = egress_pacer_bpf__open();
	skel->rodata->rate_kbps = env.rate_kbps;
	skel->rodata->queue_limit = env.queue_limit;
	egress_pacer_bpf__load(skel);
	egress_pacer_bpf__attach(skel);

	if (!bpf_tc_hook_create(&hook))
		qdisc_created = true;

	printf("READY interface=%s rate_kbps=%llu queue_limit=%u duration=%u\n",
	       env.interface, env.rate_kbps, env.queue_limit, env.duration);
	wait_for_duration();

	if (qdisc_created)
		bpf_tc_hook_destroy(&hook);
	printf("SUMMARY enqueued=%llu dequeued=%llu policy_dropped=%llu\n",
	       skel->bss->stats.enqueued,
	       skel->bss->stats.dequeued,
	       skel->bss->stats.policy_dropped);
	egress_pacer_bpf__destroy(skel);
}

加载器遵循标准的 libbpf 模式：

  1. 解析参数，用 if_nametoindex 验证接口存在。
  2. 打开 skeleton，将速率和队列上限写入 .rodata。
  3. 加载 BPF 程序（这一步会进行验证和 JIT 编译）。
  4. 挂载 struct_ops 实现，使 bpf_pacer 成为可用的 qdisc 类型。
  5. 用 bpf_tc_hook_create 在目标接口上创建 root qdisc。

bpf_tc_hook_create 调用具有独占语义：如果接口已经有 root qdisc，内核返回 -EEXIST，程序直接退出而不做任何修改。若请求接口的 root qdisc 冲突，加载器会打印 tc qdisc show dev IFACE 和恢复命令 sudo tc qdisc del dev IFACE root。struct_ops 名称冲突是全局的，而不是某个接口局部的，因此加载器会改为打印所有接口的 tc qdisc show，不会猜测应该修改哪个接口。程序绝不会自动执行破坏性命令；只有确认显示的 bpf_pacer 项确实是残留状态后，才能删除对应的 root qdisc。这一安全措施意味着该工具最适合用于你完全控制配置的专用接口。

挂载成功后，程序打印 READY，然后每隔 100ms 检查一次，直到时长到期或收到信号。清理顺序很重要：先调用 bpf_tc_hook_destroy（触发 reset 并释放排队的报文），然后读取最终统计，最后销毁 skeleton。

编译与运行

从源码构建：

bash 复制代码
cd src/53-egress-pacer
make clean
make -j2

选择一个你能够控制的接口，并在挂载 pacer 前检查它当前的 root qdisc：

bash 复制代码
tc qdisc show dev veth-service

确认该接口可用于这次实验后，启动 pacer，让正常应用流量经过它：

bash 复制代码
sudo ./egress_pacer --interface veth-service --rate-kbps 64000 --queue-limit 256 --duration 30

qdisc 生效后工具才会打印 READY。运行时长结束后，输出形式如下：

console 复制代码
READY interface=veth-service rate_kbps=64000 queue_limit=256 duration=30
SUMMARY enqueued=... dequeued=... policy_dropped=... cleanup_dropped=0 bytes_dequeued=... max_qlen=...

enqueued 表示 qdisc 接收的报文数，dequeued 表示已经交给设备的报文数，policy_dropped 表示队列满时拒绝的报文数。如果进程在正常清理前被强制终止并留下 bpf_pacer，下次启动会打印所有接口的 qdisc 状态。找到包含 bpf_pacer 的那一行，确认它确实是残留实例，然后再用 sudo tc qdisc del dev ACTUAL_IFACE root 删除实际所属接口的 root qdisc。

命令行选项：

text 复制代码
Usage: ./egress_pacer --interface IFACE [--rate-kbps KBPS] [--queue-limit PACKETS] [--duration SEC] [--verbose]

Options:
  -i, --interface IFACE       目标接口（必选）
  -r, --rate-kbps KBPS        出口速率，单位 Kbit/s，范围 8-100000000（默认：1024）
  -q, --queue-limit PACKETS   队列容量，单位报文数，范围 1-65535（默认：256）
  -d, --duration SEC          运行时长，单位秒，范围 1-86400（默认：10）
  -v, --verbose               打印 libbpf 调试输出
  -h, --help                  显示帮助

看到 READY 就表示 qdisc 已安装并正在限速。时长结束（或按 Ctrl+C）后，程序移除 qdisc 并打印 SUMMARY。

环境要求

BPF qdisc 需要 Linux 6.16 或更高版本。内核必须启用 BTF 和 BPF JIT：

要求 最低版本 / 配置
Linux 内核 6.16+
CONFIG_BPF y
CONFIG_BPF_SYSCALL y
CONFIG_BPF_JIT y
CONFIG_DEBUG_INFO_BTF y
CONFIG_NET_SCHED y
CONFIG_NET_SCH_BPF y
libbpf 1.6.0+
权限 root

仓库已在 src/third_party 中包含 libbpf 和 bpftool。使用 iproute2 中的 tc 检查目标接口，并在必要时清理残留的 root qdisc。

总结

本教程通过一个完整的 FIFO 限速器演示了 BPF qdisc：

  • enqueue 接管报文所有权，根据报文长度和速率安排发送时间。
  • dequeue 使用 watchdog 定时器在正确的时刻被唤醒，并将报文返回给内核。
  • reset 释放 qdisc 移除时仍在队列中的所有报文。

这三个阶段（接收报文、控制释放时机、清理资源）构成了自定义调度器的可复用模式。

这个调度器实现了一条聚合 FIFO，速率和队列上限在加载时固定。它有意保持简单，适合在受控接口上验证功能正确性。生产级调度器可以在此基础上添加公平性、动态策略或跨重启的状态持久化。

如果你想深入了解 eBPF，请查看我们的教程代码仓库 github.com/eunomia-bpf... 或访问我们的网站 eunomia.dev/tutorials/。

参考资料

相关推荐
mengge.cloud1 小时前
Linux三剑客 grep sed awk 小白基础教程
linux·运维·服务器·网络
小白说大模型1 小时前
Spring AI 框架中集成 MCP 的完整指南：从服务端到客户端的全流程实践
大数据·数据库·人工智能·安全·spring·chatgpt·开源
盐焗鹌鹑蛋1 小时前
【Linux】进程间通信与进程池
linux
无毁的湖光-Al2 小时前
解Bug之路-with AI-应用被限流？
java·linux
Brilliantwxx2 小时前
【Linux】 进程（4）七大进程状态深度解析
linux·运维·算法
国际云，接待2 小时前
df 显示磁盘还有空间却无法写文件：Linux inode 耗尽排查与治理
linux·运维·服务器
彭友圈1012 小时前
K8s 集群部署方法与原理总结
云原生·容器·kubernetes
dongchen。2 小时前
K8s部署实操
云原生·容器·kubernetes
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点032026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？04微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新05历年考研数学一、数学二、数学三真题试卷及答案PDF06Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费07AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路082026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片09VSCode+CodeX扩展，无法启动10如何新建文件夹？ 电脑新建文件夹的4种方法
