【非标自动化】2、认识元器件（节流阀）

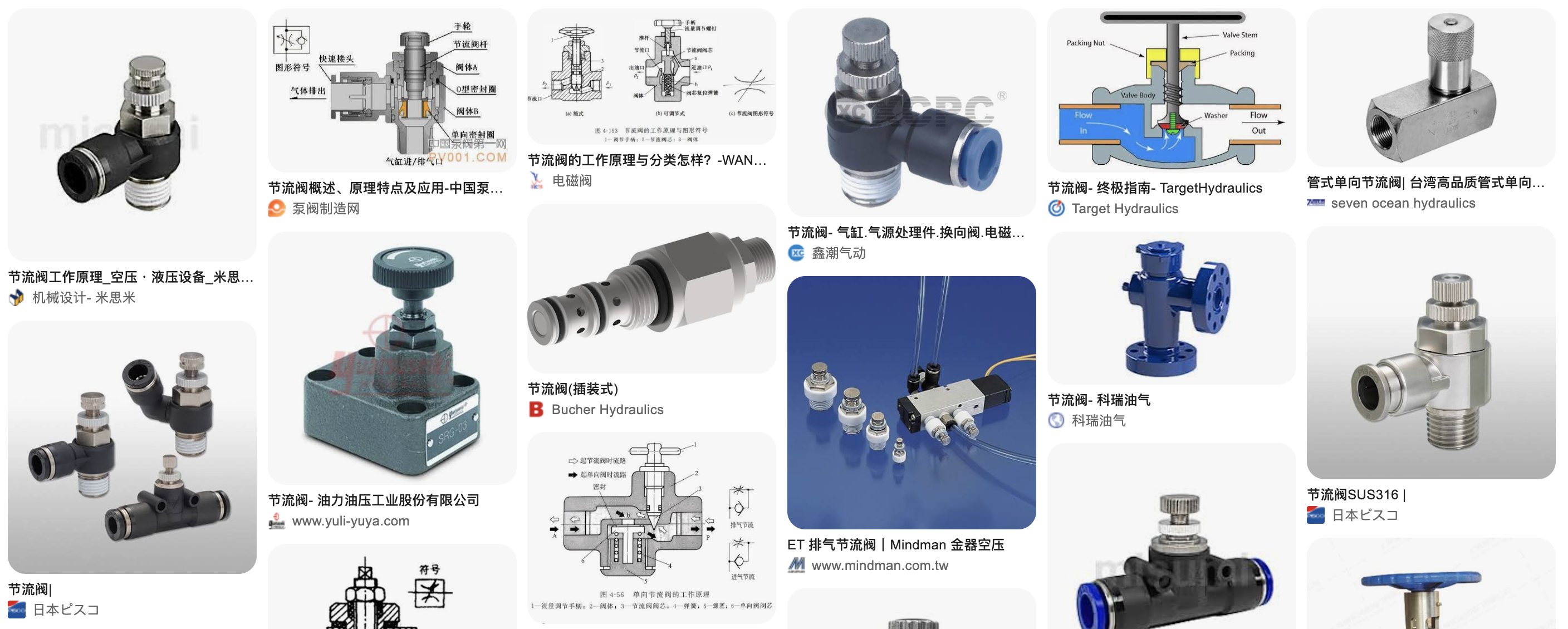

节流阀

节流阀是一种通过改变空气流通截面积，限制压缩空气流量的气动元件。

在非标自动化设备中，节流阀最常见的用途是控制气缸的运动速度。

可以先记住：

复制代码

调压阀：主要调压力，影响气缸推力
节流阀：主要调流量，影响气缸运动速度

不过工程现场经常把带单向阀的节流阀称为调速阀。所以要注意：

单纯节流阀：两个方向都节流；
单向节流阀：一个方向自由流通，另一个方向节流；
气缸上最常见的是单向节流阀，也常被直接叫作调速阀。

一、节流阀在设备中的作用

节流阀主要用于控制压缩空气通过气路的速度，也就是控制流量。

常见作用包括：

调节气缸伸出速度；
调节气缸缩回速度；
控制夹具动作速度；
减少气缸撞击；
降低机构动作冲击；
控制吹气流量；
控制真空发生器的耗气量；
使多个动作速度更加协调。

例如，一个气缸如果直接接入高流量气源，可能会高速伸出并撞击机械限位。

加入节流阀以后：

复制代码

气流受到限制
    ↓
气缸腔体压力建立速度变慢
    ↓
活塞运动速度降低
    ↓
机械冲击减小

二、节流阀的输入和输出是什么

节流阀的输入和输出都是压缩空气。

输入

复制代码

一定压力和流量的压缩空气

输出

复制代码

经过流量限制后的压缩空气

需要注意：

节流阀不是把空气"挡住以后变成低压力"，而是通过缩小通道，让空气通过得更慢。

节流过程中会产生一定压降，但它的主要控制目标仍然是流量，而不是稳定出口压力。

三、节流阀的工作原理

节流阀内部通常有一个可以旋转的调节针或锥形阀芯。

调节旋钮改变阀芯和阀座之间的间隙：

复制代码

旋钮拧紧
  ↓
流通间隙变小
  ↓
空气流量减小
  ↓
气缸速度降低

旋钮拧松
  ↓
流通间隙变大
  ↓
空气流量增大
  ↓
气缸速度提高

可以把它理解成水龙头：

开得大，水流量大；
开得小，水流量小。

但气体具有可压缩性，因此气动节流的动态表现比水流更复杂。

四、普通节流阀和单向节流阀

1. 普通节流阀

普通节流阀两个方向都受到节流限制。

复制代码

A → B：节流
B → A：也节流

这种结构适合：

吹气流量调节；
小流量气路控制；
不要求单向快速回流的场合。

但它通常不适合直接控制普通往复气缸，因为气缸进气和排气都会受到限制，动作调节不够方便。

2. 单向节流阀

单向节流阀内部由两个结构组合：

复制代码

节流阀 + 单向阀

一个方向通过节流针控制流量，另一个方向通过单向阀自由流通。

例如：

复制代码

A → B：自由流通
B → A：节流

反过来也可能是：

复制代码

A → B：节流
B → A：自由流通

具体方向取决于型号和安装方向。

这种结构非常适合控制气缸，因为可以实现：

一个方向进气畅通；
另一个方向排气受控。

五、节流阀怎样控制气缸速度

气缸的活塞运动速度大致取决于进入或排出气缸腔体的空气流量。

可以近似理解为：

复制代码

气缸速度 ≈ 空气流量 ÷ 气缸有效面积

同样的流量下：

气缸缸径越小，速度越快；
气缸缸径越大，速度越慢。

同一个气缸中：

节流阀开得越大，速度越快；
节流阀关得越小，速度越慢。

但实际速度还会受到这些因素影响：

气源压力；
气缸负载；
气管长度；
气管内径；
电磁阀流量；
接头内径；
气缸摩擦；
排气背压；
机械阻力。

因此，节流阀开度和气缸速度通常不是严格线性关系。

六、进气节流和排气节流

这是理解气缸调速最重要的内容之一。

1. 进气节流

进气节流也叫：

复制代码

Meter-in

它限制进入气缸的空气流量。

例如气缸伸出时：

复制代码

电磁阀
  ↓
节流阀限制进气
  ↓
气缸无杆腔缓慢进气
  ↓
气缸缓慢伸出

而气缸另一侧的空气比较自由地排出。

特点

原理直观；
进入多少空气，活塞就移动多少；
适合阻力比较稳定的负载；
对某些低速、轻负载场合可能出现爬行。

问题

因为气缸排气侧几乎没有背压，如果负载会主动带动气缸运动，气缸可能突然加速。

例如：

垂直向下运动；
重物带动气缸；
弹簧推动机构；
外部机械力拉动气缸。

此时进气节流的速度稳定性可能较差。

2. 排气节流

排气节流也叫：

复制代码

Meter-out

它不是限制进入气缸的空气，而是限制气缸另一侧空气排出的速度。

例如气缸伸出时：

复制代码

无杆腔自由进气
      ↓
活塞向前运动
      ↓
有杆腔空气受节流限制排出
      ↓
形成背压
      ↓
控制气缸伸出速度

特点

气缸运动更平稳；
不容易突然窜动；
对负载变化适应性更好；
是普通双作用气缸最常用的调速方式。

因此，在一般非标自动化设备中，通常采用：

排气节流调速。

七、为什么排气节流更稳定

假设气缸伸出时，左侧进气，右侧排气。

如果右侧完全自由排气，活塞主要受左侧气压推动，机械负载稍有变化，速度就可能明显变化。

如果右侧安装节流阀，右侧空气不能立即排出，会形成一定背压。

活塞两侧同时存在压力：

复制代码

左侧进气压力推动活塞向右
右侧排气背压阻碍活塞向右

活塞运动速度由两侧压力和排气流量共同限制。

这样就像给气缸增加了一个"气动阻尼"，所以运动会更平稳。

但需要明确：

排气节流不是机械刹车，也不是安全保持装置。

如果气管断裂、气源消失或阀门故障，不能依靠普通节流阀保证负载不会下落。

八、气缸两端为什么通常各装一个节流阀

双作用气缸有两个气口：

无杆腔气口；
有杆腔气口。

气缸伸出和缩回时，进气、排气方向会互换。

因此通常在两个气口分别安装一个单向节流阀：

复制代码

气缸无杆腔口 ← 单向节流阀
气缸有杆腔口 ← 单向节流阀

这样可以分别调节：

气缸伸出速度；
气缸缩回速度。

例如：

复制代码

无杆腔侧节流阀：主要控制气缸缩回时该腔排气
有杆腔侧节流阀：主要控制气缸伸出时该腔排气

具体要结合单向节流阀的自由流向和节流流向判断，不能只凭安装在哪一侧来判断。

九、怎样判断单向节流阀的安装方向

单向节流阀本体一般会有：

箭头；
气流符号；
IN/OUT标记；
气动原理图；
型号后缀。

调速阀安装后，可以通过实际动作判断：

调整旋钮；
观察气缸某一方向速度是否变化；
如果目标方向速度没有变化，可能装反；
如果反方向速度变化，说明节流方向与预期相反。

最可靠的方法还是看阀体上的气动符号。

单向节流阀的基本符号可以理解为：

复制代码

一个方向经过可调节流口
另一个方向经过单向阀旁路

十、使用什么电压和电流

普通机械式节流阀：

复制代码

不需要电源
没有工作电压
没有工作电流

它完全依靠机械针阀改变气路截面积。

一些特殊的电子流量控制阀、比例流量阀可能需要：

复制代码

DC 24V

并接受模拟量或通信控制，但普通气缸上的节流阀不需要接电。

十一、PLC怎样与节流阀连接

普通节流阀不与PLC连接。

典型关系是：

复制代码

PLC输出
   ↓
电磁阀线圈
   ↓
电磁阀切换气路
   ↓
节流阀限制流量
   ↓
气缸按设定速度运动

PLC负责决定：

气缸什么时候伸出；
气缸什么时候缩回；
动作顺序；
到位判断。

节流阀负责决定：

气缸运动多快。

因此节流阀设定通常是人工机械调节，PLC不能直接知道节流阀当前开了多少圈。

十二、是否涉及PNP、NPN、源型和漏型

普通节流阀没有电气信号，因此不存在：

PNP；
NPN；
源型；
漏型。

只有电控比例流量阀、带位置反馈的智能节流阀等特殊产品，才会涉及电气接口。

十三、输出是开关量、模拟量、脉冲还是通信数据

普通节流阀没有电气输出。

它的物理输出是：

复制代码

受限制的空气流量

如果是电子流量控制器，可能具有：

模拟量设定；
模拟量流量反馈；
开关量报警；
IO-Link通信；
现场总线通信。

但这些不属于普通机械节流阀的典型应用。

十四、节流阀的重要选型参数

1. 接口形式

常见气口螺纹有：

复制代码

M3
M5
G1/8
G1/4
G3/8
G1/2

气缸直装式调速阀还常带快插接头，例如：

复制代码

φ4
φ6
φ8
φ10
φ12

选型时要同时确认：

气缸气口螺纹；
气管外径；
安装空间。

例如：

复制代码

气缸接口：M5
气管外径：φ4

就需要选择对应的：

复制代码

M5螺纹 + φ4快插

2. 流量范围

不同节流阀最大流量不同。

流量太小会导致：

气缸最高速度不足；
压降过大；
气缸动作无力；
大气缸动作缓慢。

流量太大虽然可以通过旋钮关小，但调节范围可能过于集中，稍微转动就变化很大，不容易精细调节。

3. 适用气管和气缸尺寸

小型节流阀适合：

小缸径气缸；
小流量；
φ4、φ6气管。

大型节流阀适合：

大缸径气缸；
长行程气缸；
高速动作；
φ8、φ10、φ12气管。

不能只因为螺纹能拧上，就认为流量一定合适。

4. 调节方式

常见调节方式包括：

手旋旋钮；
一字螺丝调节；
带锁紧螺母；
带按压锁定；
带刻度；
防误调型。

设备调试后不希望操作人员随意修改时，可以选择：

螺丝刀调节型；
锁紧螺母型；
带保护罩型。

5. 单向节流方向

需要确认是：

进气节流型；
排气节流型；
万向安装型；
双向节流型。

很多气缸直装调速阀会明确区分：

复制代码

Meter-in
Meter-out

选错以后，外观看起来完全正常，但控制效果会不同。

6. 安装形式

常见形式有：

直通型；
弯头型；
万向弯头型；
面板安装型；
气缸直装型；
管路串联型。

气缸直装式的优点是节流阀距离气缸近，管路中的空气容积较小，调速效果更稳定。

7. 工作压力范围

例如：

复制代码

0.1～1.0 MPa

有些节流阀在压力过低时，单向阀可能无法正常开启。

因此还需要关注最低工作压力。

8. 工作温度和介质

普通节流阀通常用于：

复制代码

经过过滤的压缩空气

需要确认：

环境温度；
空气温度；
是否无油；
是否有腐蚀性介质；
密封材料是否兼容。

9. 是否带消声功能

有一种常见产品叫：

复制代码

排气节流阀

它安装在电磁阀的排气口，通常同时具有：

调节排气流量；
降低排气噪声。

这种产品常用于整体调节某个阀的排气速度。

十五、正常工作时是什么状态

节流阀正常工作时，一般有以下表现：

调节旋钮能够正常转动；
旋钮调节后，气缸速度有明显变化；
气缸运动平稳；
气缸不会明显爬行或突然窜动；
接头没有漏气；
调节位置不会自行改变；
单向自由流动方向阻力较小；
节流方向流量随旋钮变化；
气缸伸出和缩回速度可以分别调整。

十六、常见故障现象

1. 气缸速度调不慢

可能原因：

节流阀完全打开；
节流阀安装方向错误；
选择了进气节流，但负载主动带动气缸运动；
节流阀内部阀芯损坏；
使用的节流阀规格过大，低流量段不易调节；
实际控制的不是目标气路；
气缸另一侧存在旁路排气；
排气口有其他快速排气阀。

2. 气缸速度调不快

可能原因：

节流阀开度太小；
节流阀流量规格不足；
节流阀堵塞；
气管太细；
气管过长；
电磁阀流量不足；
气源压力不足；
过滤器堵塞；
消声器堵塞；
气缸负载过大；
机械结构卡滞。

3. 旋钮已经关到底，气缸仍然动作

可能原因：

节流阀不能完全截止；
内部仍保留最小流通间隙；
单向旁路方向装反；
气路存在旁路；
节流阀内部密封损坏。

需要注意：

节流阀通常不是截止阀。

即使旋钮关到底，也不一定能够完全阻断空气。

如果需要彻底切断气流，应使用截止阀、电磁阀或专用锁止阀。

4. 气缸运动忽快忽慢

可能原因：

节流阀调得过小；
气缸摩擦较大；
气缸密封件老化；
负载变化明显；
使用进气节流控制不稳定负载；
气源压力波动；
气路中有水或杂质；
机械导轨阻力不均；
气缸发生低速爬行。

5. 气缸低速时爬行

爬行表现为：

复制代码

停一下
动一下
再停一下
再动一下

原因通常包括：

节流过小；
气缸静摩擦大于动摩擦；
导轨润滑不足；
机械负载不均；
气缸密封阻力大；
气体可压缩；
负载与压力反复建立、释放。

普通气缸很难在极低速度下保持完全平稳。

如果需要非常低速、匀速运动，可能需要：

气液转换器；
液压缓冲；
电动缸；
伺服电机；
直线模组。

6. 节流阀漏气

可能漏气的位置有：

气管快插接口；
螺纹接口；
调节杆密封处；
阀体结合处。

常见原因：

气管没有插到底；
气管端面切斜；
气管外表面划伤；
快插密封圈损坏；
螺纹密封不良；
阀体开裂；
调节杆密封失效。

7. 气缸动作冲击仍然很大

可能原因：

节流阀开度过大；
只调了一个方向；
节流方式选错；
节流阀离气缸太远；
气缸速度过高；
气缸没有缓冲；
缓冲调节不正确；
机械负载惯量过大；
气缸行程末端直接撞硬限位。

节流阀只能降低速度，不能完全代替气缸缓冲器或外部缓冲器。

十七、如何通过PLC监控定位故障

普通节流阀本身没有信号，PLC无法直接检测节流阀开度。

但可以通过气缸动作时间间接判断。

例如PLC记录：

复制代码

电磁阀得电时间
到气缸到位传感器ON的时间

正常情况下：

复制代码

气缸伸出时间：0.8秒

如果后来变成：

复制代码

气缸伸出时间：2.5秒

可能原因包括：

节流阀被人为关小；
节流阀堵塞；
气源压力不足；
气缸磨损；
机械机构阻力增大；
电磁阀流量异常；
气管折弯。

PLC可以设计动作超时报警：

复制代码

电磁阀输出ON
    ↓
启动定时器
    ↓
规定时间内等待到位信号

如果到位信号没有及时出现：

复制代码

气缸伸出超时报警

这只能说明动作异常，不能直接确定是节流阀故障，还需要进一步检查。

十八、如何通过现场观察定位故障

方法一：转动节流阀观察速度

逐渐开大或关小旋钮。

如果气缸速度完全没有变化，可能是：

节流阀方向装反；
阀芯损坏；
控制错气路；
气路存在旁路；
节流阀堵死或全通。

方法二：分别检查伸出和缩回

记录：

伸出是否过快；
缩回是否过快；
只有一个方向异常还是两个方向都异常。

只有一个方向异常，通常优先检查对应一侧的节流阀。

两个方向都慢，则应优先检查：

总气压；
电磁阀；
气源流量；
机械卡滞。

方法三：断开负载观察

在确保安全的条件下，解除机械负载后测试气缸。

如果空载动作正常、带载动作异常，说明可能不是节流阀问题，而是：

负载过大；
导轨卡滞；
机构偏心；
气缸推力不足；
安装不同轴。

方法四：检查消声器

电磁阀排气口上的消声器堵塞，会产生类似节流阀关小的效果。

表现为：

气缸动作缓慢；
两个方向都可能受影响；
排气声音变小；
电磁阀排气口背压增大。

拆下消声器后速度恢复，说明消声器可能堵塞。

十九、安装位置和机械结构要求

1. 尽量靠近气缸安装

控制气缸速度时，节流阀通常直接安装在气缸气口上。

优点是：

减少气缸与节流阀之间的管路容积；
调速响应更直接；
减少速度波动；
方便分别调节伸出和缩回速度。

2. 注意气流方向

单向节流阀必须按规定方向安装。

方向错误会导致：

进气节流变成排气节流；
排气节流变成进气节流；
目标方向速度无法调节；
气缸动作不稳定。

3. 留出调节空间

节流阀周围需要能够：

转动旋钮；
使用螺丝刀；
锁紧螺母；
拔插气管；
检查漏气。

不要让机械板件完全挡住调节位置。

4. 避免气管拉扯

弯头型调速阀通常可以旋转调整方向，但气管不能长期对阀体施加侧向拉力。

否则可能造成：

螺纹松动；
阀体歪斜；
接头漏气；
气缸接口损坏。

5. 不要靠节流阀承受机械负载

节流阀只能作为气路元件，不能承受：

外部撞击；
气管重量；
机械拉力；
操作人员踩踏。

二十、节流阀和调压阀的区别

对比项目	节流阀	调压阀
主要控制量	流量	压力
主要作用	控制动作速度	控制气缸推力
常见安装位置	气缸气口附近	总气源或支路入口
是否自动稳压	否	是
是否控制气缸速度	是	间接影响
是否控制气缸推力	间接影响	主要影响
常见形式	单向节流阀	减压阀
是否接PLC	普通型不接	普通型不接

可以简单记忆：

复制代码

调压阀控制"有多大力"
节流阀控制"动得多快"

二十一、节流阀和气缸缓冲的区别

节流阀控制的是气缸整个行程中的速度。

气缸缓冲主要控制的是：

复制代码

接近行程终点时的减速

例如气缸整个行程100 mm：

复制代码

前90 mm：主要由节流阀控制速度
最后10 mm：由气缸缓冲结构降低撞击

因此两者通常配合使用：

节流阀把整体速度调到合理范围；
气缸缓冲减少行程末端撞击。

不能把节流阀完全打开，只依靠气缸缓冲吸收所有冲击。

二十二、节流阀和快速排气阀的区别

节流阀用于限制排气，使气缸动作变慢。

快速排气阀则相反，它让气缸中的空气直接就近排出，使气缸动作更快。

复制代码

节流阀：限制空气流动
快速排气阀：加快空气排出

高速气缸有时会同时使用：

一个方向通过快速排气阀提速；
另一个方向通过节流阀控制速度。

需要根据动作要求设计。

二十三、为什么同类节流阀有很多型号

节流阀型号差异主要来自：

复制代码

螺纹尺寸
气管外径
最大流量
最小可调流量
进气节流或排气节流
是否带单向阀
直通型或弯头型
调节旋钮形式
是否带锁定
适用压力范围
适用温度
密封材料
阀体材质
洁净等级
是否耐腐蚀
是否适合真空
安装方向

例如外形相似的两个调速阀可能分别是：

复制代码

M5螺纹 + φ4气管 + 排气节流
M5螺纹 + φ4气管 + 进气节流

外观看起来很像，但内部流向完全不同。

二十四、典型选型思路

假设设备使用：

复制代码

双作用气缸
缸径32 mm
气缸接口G1/8
气管φ6
需要分别调整伸出和缩回速度

可以选择：

复制代码

类型：单向节流阀
调速方式：排气节流
螺纹：G1/8
快插规格：φ6
安装方式：气缸直装弯头型
数量：每个气缸2个
调节方式：带锁紧功能
流量：满足32 mm气缸动作速度

调试时可以采用以下方式：

先把节流阀适当关小；
低速运行气缸；
逐渐开大；
调到动作稳定且节拍满足要求；
检查行程末端是否撞击；
锁紧旋钮；
多次循环确认稳定性。

不建议一开始完全打开节流阀，因为气缸可能高速撞击。

二十五、理解节流阀最重要的结论

节流阀通过改变流通面积来调节空气流量。
节流阀主要控制气缸速度，不是主要控制气缸推力。
气缸最常使用单向节流阀，也常称为调速阀。
单向节流阀一个方向自由流通，另一个方向节流。
普通双作用气缸通常采用排气节流，动作更加稳定。
气缸两端通常各安装一个节流阀，分别控制伸出和缩回速度。
节流阀不需要电源，也不直接连接PLC。
节流阀不能作为截止阀，关到底也不一定完全断气。
节流阀不能代替安全保持阀、锁止阀或机械防坠装置。
气缸低速爬行不一定是节流阀损坏，也可能来自气缸摩擦、机械阻力和气体可压缩性。
静态速度调好后，还要在实际负载和连续循环状态下验证。
调节气缸速度时，要同时考虑节流阀、气管、电磁阀、消声器、气压和机械负载，而不能只盯着节流阀。
