前照灯透镜模组下沉到A级车后，太阳光聚焦风险随之上升。LED让PES透镜普及，光线在塑料件表面汇聚，局部温度很快冲过耐温极限，引发烧蚀、变形甚至召回。仅靠经验公式或单一仿真，难把汽车前照灯阳光灼烧风险压到可控范围。把CAE光学-热仿真与准直光太阳光模拟器实测结合 ，也是汽车灯具太阳辐射测试 常用手段。Luminbox准直光太阳 光 模拟器采用人工太阳光源系统，通过光学准直设计输出接近平行太阳光，可用于汽车车灯透镜聚焦测试、HUD光环境测试以及光学可靠性验证。
阳光灼烧形成原理

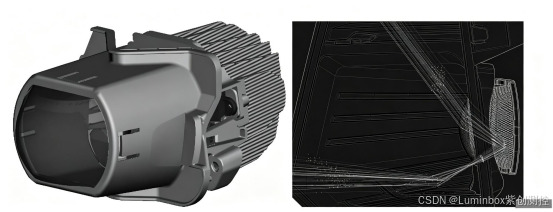

阳光灼烧的形成示意图
汽车前照灯阳光灼烧始于阳光从透镜进入后经反射被压缩，太阳光聚焦在透镜外表面附近最明显。落空中的汇聚点因空气对流散热，温升有限。这也解释了车灯透镜为什么会产生高温。

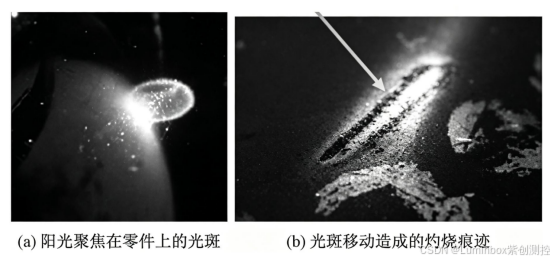

阳光灼烧的失效形式
一旦塑料挡板等内饰件进入汇聚区，密集光线被表面大量吸收。塑料导热系数通常只有0.2 W/m·K上下 ，局部热量难以及时散出，温度迅速爬升------这正是汽车透镜聚焦 致损的路径，也是太阳光聚焦引发失效的直接原因。
CAE有限元仿真
光学仿真定位最大照度入射角度

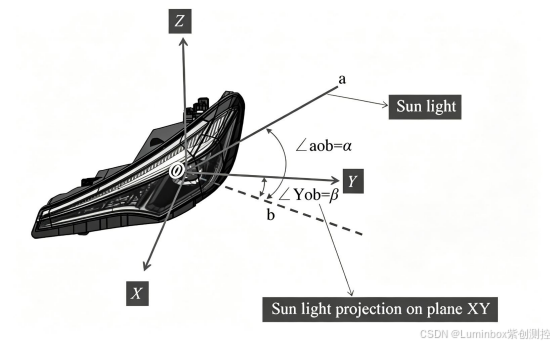

阳光人射角度a与β的定义
α为入射阳光与水平面夹角，β为阳光水平投影与车身Y轴夹角 。把角度组合全部扫描，就能找到太阳光聚焦最显著的入射方向，为汽车透镜聚焦风险定位，也为汽车灯具太阳辐射测试锁定风险位置。某量产透镜单元扫描显示，α=40°、β=40°时照度达1860 klx，挡板表面形成明显光斑。
热流仿真量化聚焦区域温度变化

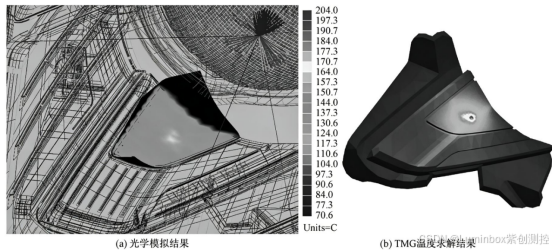

阳光灼烧的模拟结果
光学结果转入西门子NX TMG做热流计算，材料按实际密度、比热、导热、反射率和透射率输入，构成太阳辐射模拟前置条件。
汽车透镜聚焦区域峰值出现在环境温度70℃、辐射强度1200 W/m²条件下。云图显示高温区与光学光斑高度重合，峰值204.0℃，结构必须调整。
CAE仿真可靠性的实验验证
仿真再准，也要物理测试兜底。针对汽车前照灯阳光灼烧，某已量产透镜单元做户外验证：环境12℃、辐照538 W/m²，用治具调入射角，K型热电偶贴四个测点。实测最高277℃和260℃，对应仿真312℃，差约35℃。
差异主要来自两点：热电偶贴在汇聚平面背面，零件厚2 mm；塑料导热差、聚焦区温度梯度大，测点稍偏读数即明显下降。20--30℃温差属正常，仿真方法可信，也让汽车灯具可靠性测试有据可依。
太阳模拟器的车灯实验验证
CAE给出聚焦位置和温度预估后，还需可控的物理测试确认。 自然阳光受天气季节影响、同一角度难复现，准直光太阳光模拟器固定入射条件，实验可全天候进行，这也是太阳模拟器如何测试汽车灯具的典型做法。
实操不复杂：车灯样件按装车姿态固定于多轴平台，与仿真模型一致；再按光学扫描得到的最危险角度（如α=40°、β=40°）调入射方向，步进控制在0.1°内；辐照设1120 W/m²±10%（接近AM1.5G） ，可叠加40℃环境温度模拟机舱热累积，完成车灯环境测试。
光源稳定后开热像采集，太阳光聚焦角度 与实测吻合：仿真峰值204℃，实测落合理温差内。数据可复现，比户外测试更适合标准化验证，也回答了汽车前照灯如何测试太阳光灼烧这一实际问题。
准直光太阳光模拟器的关键作用
自然阳光测试的三大局限
户外测试虽真实，却受制于天气、季节与当天辐照，同一角度难以复现，跨天数据也难对比 。CAE基于理想平行光和简化边界，同样需要可重复的物理手段交叉验证，自然阳光短板由此凸显，给汽车灯具太阳辐射测试带来变数。
高准直LED太阳光模拟器的核心优势
准直型 太阳光 模拟器把视半径角压到0.3°以内，平行度接近真实太阳 ；辐射强度稳定于1120 W/m²±10%，光谱覆盖300--1200 nm ，还能集成温控箱把环境维持在40℃，模拟发动机舱热累积。它把不可控的自然光变成实验室标准光源------角度、时长、数据都可复现，正是设计验证最需要的，也方便了太阳辐射模拟与车灯环境测试，让太阳光聚焦可被稳定复现。
基于GB/T 10485-2025的聚焦试验流程
GB/T 10485-2025 对带透镜单元的外部照明装置 提出了实验室聚焦试验要求 ，实操通常分四步：装调对齐、确认聚焦点、多角度扫描、评估。多轴平台步进精度0.1°；仿真最危险角度可再外扩±3°扫描，让汽车灯具太阳辐射测试与实物对上号，也支撑了车灯环境测试与太阳辐射模拟。
汽车前照灯阳光灼烧 并非单一材料问题，而是光学结构 、太阳辐射 与热传递 共同作用的结果。CAE有限元分析能提前预测温度变化，准直光太阳光模拟器则提供稳定可复现的人工太阳环境，是汽车灯具阳光热损伤验证方法的核心环节，也提升了汽车灯具可靠性测试的水平。

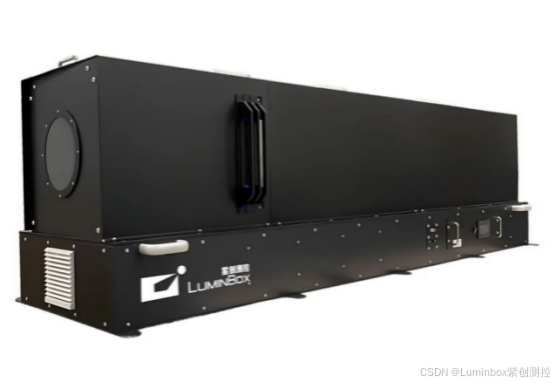

Luminbox全光谱准直型太阳光模拟器
Luminbox紫创测控全光谱准直型太阳光模拟器 为车灯透镜聚焦测试提供高精度光照测试 ，能精准模拟自然光环境 ，支持光谱/ 亮度 / 色温调控。
- 全光谱覆盖 ：350nm-1100nm 光谱，贴近自然光权重
- 高动态亮度 ：2 米处 20,000-150,000Lux ，满足太阳光传感器光照测试要求
- 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
- 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器 以精密光学 的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试 提供可靠的"人工太阳 "。将实验室级创新转化为产业化能力，助力汽车 、航空航天等领域的技术革新。
原文参考：《汽车前照灯阳光灼烧有限元分析方法研究》
