【Linux】消息队列和信号量

1、System-V 消息队列

1.1 消息队列的概念

有内核维护的一个队列容器，属于 System‑V IPC

消息队列是一种由操作系统内核维护的、支持双向通信的队列结构，进程A、进程B不直接互相拷贝数据，A把带类型的数据块（消息节点）丢进内核队列，B从队列读取消息，双向都可以收发

消息队列每个数据块（消息）必须包含一个类型字段（type），用于区分消息的发送者或类别，接收方可以根据类型有选择的接收消息

和管道的区别：

1. 管道是字节流，没有边界，消息队列是数据块，一条一条独立消息
2. 管道单向，消息队列队列全双工
3. 消息节点自带消息类型

1.2 消息队列接口

1.2.1msgget：创建获取资源

• key：ftok生成，用来让不同进程找到同一个消息队列
• flag：IPC_CREAT：不存在则创建；存在直接获取，IPC_CREAT | IPC_EXCL：不存在创建；存在返回出错，保证新建
• 返回值：msgid，消息队列用户标识符

1.2.2 msgctl：控制队列（删除/获取属性）

• msqid：消息队列ID，是msgget()调用成功后返回的整形标识符
• op：控制命令，告诉内核要做什么操作
• buf：struct msqid_ds * 结构体指针，op命令是IPC_STAT表示作为输出参数，内核把队列信息填充进这个结构体，IPC_SET表示作为输入参数，程序把要修改的属性填进去传给内核，IPC_RMID表示不需要结构体，直接传NULL
• 返回值：成功返回0，失败返回-1

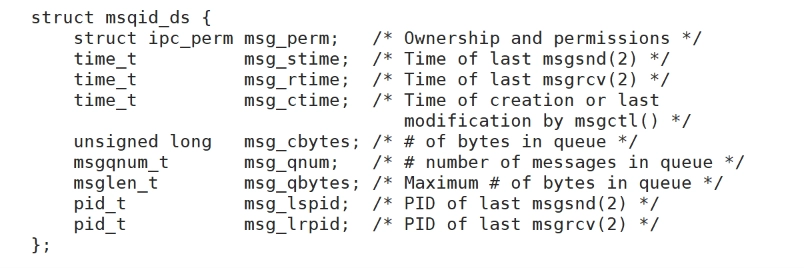

描述消息队列的结构体：

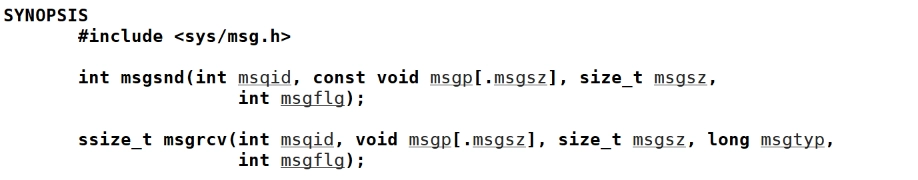

1.2.3 msgsnd：发送数据，msgrcv接收数据

用户自定义消息结构体模板：

struct msgbuf{
    long mtype;   //消息类型，必须>0
    char mtext[1]; //消息数据，大小自定义
};

• msqid：表示消息队列的ID，msgget函数的返回值
• msgp：发送的数据块，是一个struct msgbuf结构体类型，用户可以自己定义
• msgsz：数据块的大小
• msgtyp：数据块类型
• msgflg：一般设置为0，消息队列满了就阻塞等待

2、信号量

2.1 并发

2.1.1 共享资源

多个执行流可以同时看见并且访问的公共资源，比如共享内存、显示器stdout、管道缓冲区等，但多个执行流并发访问共享资源会产生数据不一致，需要引入保护机制

2.1.2 互斥

任意时刻，只允许一个执行流访问共享资源，一个执行流访问期间，别的执行流不能进来打扰

2.1.3 临界资源和临界区

临界资源：被互斥机制保护起来的共享资源被称为临界资源

程序代码中，访问临界资源的那一部分代码被称为临界区

2.1.4 原子性

原子性指一个操作，要么完全做完，要么完全不做，不存在中间状态，中途不能打断，在计算机中，原子操作不会被CPU时间片打断，信号量内部的加减操作，必须是原子操作，是实现互斥的底层保障

2.2 信号量

信号量的本质是一个内核维护的计数器，用来统计可用临界资源的数量

举例：一个放映厅一共100个座位

1. 放映厅相当于共享/临界资源
2. 如果放入101人，必然两个人抢同一个座位，对应进程中：多个进程同时读写同一个共享资源，发生数据冲突，互相覆盖，程序出错
3. 买票相当于申请信号量，买票的本质是对共享资源的预定机制，一旦购票成功即使未实际入座，该座位他人也无法使用，票卖完再来的人只能阻塞等待

类比信号量：

• 信号量初始值为100
• 申请资源为P操作，计数器--
• 释放资源V操作，计数器++
• 等待：P操作阻塞，进程挂起等待

所以信号量本质是一个内核维护的计数器，用来记录可用临界资源的数量，核心作用：资源预定机制

信号量本身就是共享资源，信号量的申请是原子操作，信号量的释放也是原子操作

2.3 二元信号量

临界资源只有一份，计数器的值只有1和0，如果申请资源计数器从1变为0，释放资源操作计数器从0变成1。这种只有0和1两种状态的计数器叫做二元信号量

二元信号量的作用是实现互斥，同一时刻只允许一个进程进入临界区，保护整块共享资源，整体申请，整体释放

2.4 信号量的问题

信号量伪代码：

sem = 100; //初始100个资源
P() {
    if(sem > 0) {
        sem--; //买票成功
        继续执行，访问临界资源;
    } else {
        进程阻塞等待; //票卖完，等别人释放
    }
}

V() {
    sem++; //看完电影，归还票
    唤醒等待的进程;
}

为什么不能用普通int变量充当信号量：

1. P操作和V操作不是原子操作，进程调度会打破逻辑循环

如果有两个进程A和B，sem=1，进程A判断sem大于0，判断后操作系统时间片到，进程A被切走，进程B上CPU，同样判断sem大于0，B进入临界区，切回进程A后，A执行后面的代码，sem变成-1，这会使A、B两个进程同时进入临界资源，互斥失效

1. sem--C语言的代码底层汇编有三步

把内存中 sem 的值读到 CPU 寄存器；CPU 寄存器内部做自减；把计算结果写回内存。这三步中间的任意时刻进程都有可能被切换

1. 多进程之间，普通全局变量无法共享

每个进程有独立虚拟地址空间。A 进程定义的全局 int 变量，B 进程看不到；就算父子进程，fork 之后发生写时拷贝，修改互不影响。

2.5 信号量的接口

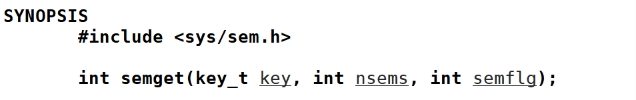

2.5.1 semget：创建/获取信号量集

• key：键值，用ftok()生成。多个进程使用相同 key，就能打开同一个内核信号量集，实现多进程看到同一个信号量
• nsems：信号量集里面信号量的个数，不是信号量初始值
• semflg：标志位

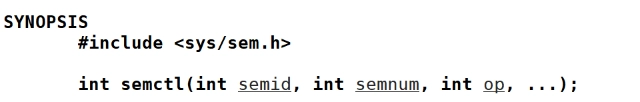

2.5.2 semctl：信号量集控制接口

• semid：semget 返回的 id
• semnum：要操作的信号量在集合里的下标；只用 1 个信号量就填 0
• op：命令

常用命令：

SETVAL：初始化某一个信号量的 sem_val，设置计数器初值，

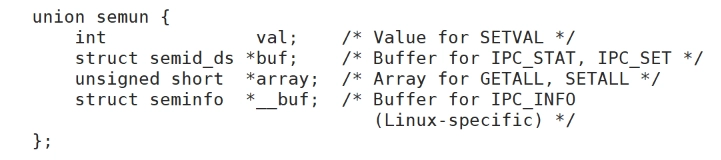

需要传入联合体union semun

eg：把0 号信号量初始化为 1

union semun un;
un.val = 1;
semctl(semid, 0, SETVAL, un);

2.5.3 semop：执行 P、V 操作、申请释放信号量

• semid：信号量集 id
• sops：struct sembuf结构体数组，可以一次批量操作多个信号量
• nsops：数组元素个数；只操作 1 个信号量填 1

struct sembuf 结构体：

struct sembuf {
    unsigned short sem_num; //信号量下标，只用一个填0
    short sem_op;           //核心，操作数
    short sem_flg;          //标志位，一般填0
};

• sem_op：sem_op = -1 表示P操作，sem_op = 1 表示V操作

3、内核数据结构设计

3.1 三个 IPC 资源

共享内存：struct shmid_kernel

struct shmid_kernel /* private to the kernel */
{
	struct kern_ipc_perm	shm_perm;    // IPC权限块
	struct file *		    shm_file;    // 关联shmem临时文件对象（内核私有！用户态看不见）
	int			            id;          // ipc id下标
	unsigned long		    shm_nattch;  // 当前attach挂载的进程计数
	unsigned long		    shm_segsz;   // 共享内存段大小(字节)
	time_t			        shm_atim;    // 最后shmat挂载时间
	time_t			        shm_dtim;    // 最后shmdt卸载时间
	time_t			        shm_ctim;    // 最后修改权限/属性时间
	pid_t			        shm_cprid;   // 创建该shm段的进程pid
	pid_t			        shm_lprid;   // 最后一次执行shmat/shmdt的进程pid
};

• 消息队列：struct msg_queue

struct msg_queue {
	struct kern_ipc_perm	q_perm;        // IPC权限块（key、uid、gid、mode）
	time_t			q_stime;        // 最后一次 msgsnd 发送时间
	time_t			q_rtime;        // 最后一次 msgrcv 接收时间
	time_t			q_ctime;        // 最后修改队列属性时间
	unsigned long		q_cbytes;       // 队列当前总字节数
	unsigned long		q_qnum;         // 当前队列消息条数
	unsigned long		q_qbytes;       // 队列允许最大总字节
	pid_t			q_lspid;        // 最后执行msgsnd的pid
	pid_t			q_lrpid;        // 最后执行msgrcv的pid

	struct list_head	q_messages;     // 消息链表头，挂struct msg消息节点
	struct list_head	q_receivers;    // 阻塞等待读消息的进程链表
	struct list_head	q_senders;      // 阻塞等待写消息的进程链表
};

• 信号量集：struct sem_array

struct sem_array {
	struct kern_ipc_perm	sem_perm;	/* IPC权限 */
	time_t			sem_otime;	/* 最后一次semop操作时间 */
	time_t			sem_ctime;	/* 最后修改权限时间 */
	unsigned long		sem_nsems;	/* 集合内信号量的个数 */
	struct sem		*sem_base;	/* 指向数组：每个struct sem代表一个信号量 */

	struct list_head	sem_pending;	/* 等待信号量的阻塞任务队列（等待条件满足） */
	struct list_head	sem_pending_alter; /* 等待修改信号量值的阻塞任务队列 */
};

这三个结构体都有一个共同的数据类型：struct kern_ipc_perm

struct kern_ipc_perm {
	spinlock_t lock;
	int     delete;
	key_t   __key;
	uid_t   uid;
	gid_t   gid;
	uid_t   cuid;
	gid_t   cgid;
	mode_t  mode;
	unsigned long seq;
	void    *security;
};

struct kern_ipc_perm用来存储 key、权限、uid/gid等

C 语言规则：结构体变量地址 = 结构体第一个成员的起始地址

于是内核设计一个指针数组，数组中存储kern_ipc_perm*

struct ipc_ids：

struct ipc_ids {
	int in_use;
	int max_id;
	unsigned short seq;
	unsigned short seq_max;
	struct semaphore sem;
	struct ipc_id_ary nullentry;
	struct ipc_id_ary* entries;
};

不管是消息队列、共享内存、信号量对象，都把对象的地址直接赋值给数组指针

需要读取 key、权限：直接通过kern_ipc_perm*访问成员

需要访问资源特有的字段：把基类指针强制类型转换回原本完整结构体指针

这就是C 语言手写实现多态思想 ：基类指针指向不同子类对象，kern_ipc_perm相当于基类shmid_kernel/msg_queue/sem_array 相当于子类，内核用一个统一数组，管理全部三类 IPC 资源

struct ipc_id_ary {
    int size;
    struct kern_ipc_perm *p[NUM]; // p[] 就是图右侧蓝色方框数组
};

struct ipc_ids内部就持有这个ipc_id_ary ，用户层面上使用的shmid、msqid、semid等本质就是内核中数组p的下标
