摘要
半导体气体流量场景中的 MFC 是质量流量控制器（Mass Flow Controller）。验证温度补偿，不能只把环境温度记录下来，而要同步记录气体温度、MFC显示或反馈流量、独立参考流量、入口和出口压力以及稳定时间，在多个温度点和多个设定流量点重复测试。
本文给出一套不依赖具体型号的验证方法：先确认温度传感器的测量位置和标准状态定义，再用参考流量计算误差，最后用教学数据拟合温度相关斜率。示例代码可运行，但示例数字不代表任何鸿芯微控产品实测指标。
1. MFC温度补偿到底补偿什么
质量流量控制器通常通过热式传感器、旁路结构和控制阀估算或调节质量流量。温度补偿的目的，是在气体温度、器件温度或环境温度变化时，减少传感器热特性、气体物性和结构热漂移对读数与控制结果的影响。
| 变量 | 含义 | 验证时要记录的边界 |
|---|---|---|
| 气体温度 | 进入传感器或管路的实际气体温度 | 传感器位置、响应时间、是否达到热平衡 |
| 环境温度 | 设备周围空气或测试腔体温度 | 温度均匀性、升降温速率和保温时间 |
| 反馈流量 | MFC内部测量或通信返回的流量值 | 单位、标准状态、刷新周期和数据滤波 |
| 参考流量 | 独立流量计或称量法得到的比较值 | 校准状态、采样率、量程和不确定度 |
| 压力条件 | 入口绝压、出口绝压和压差 | 调压器、背压阀和压力波动 |
2. 测试架构与数据链路

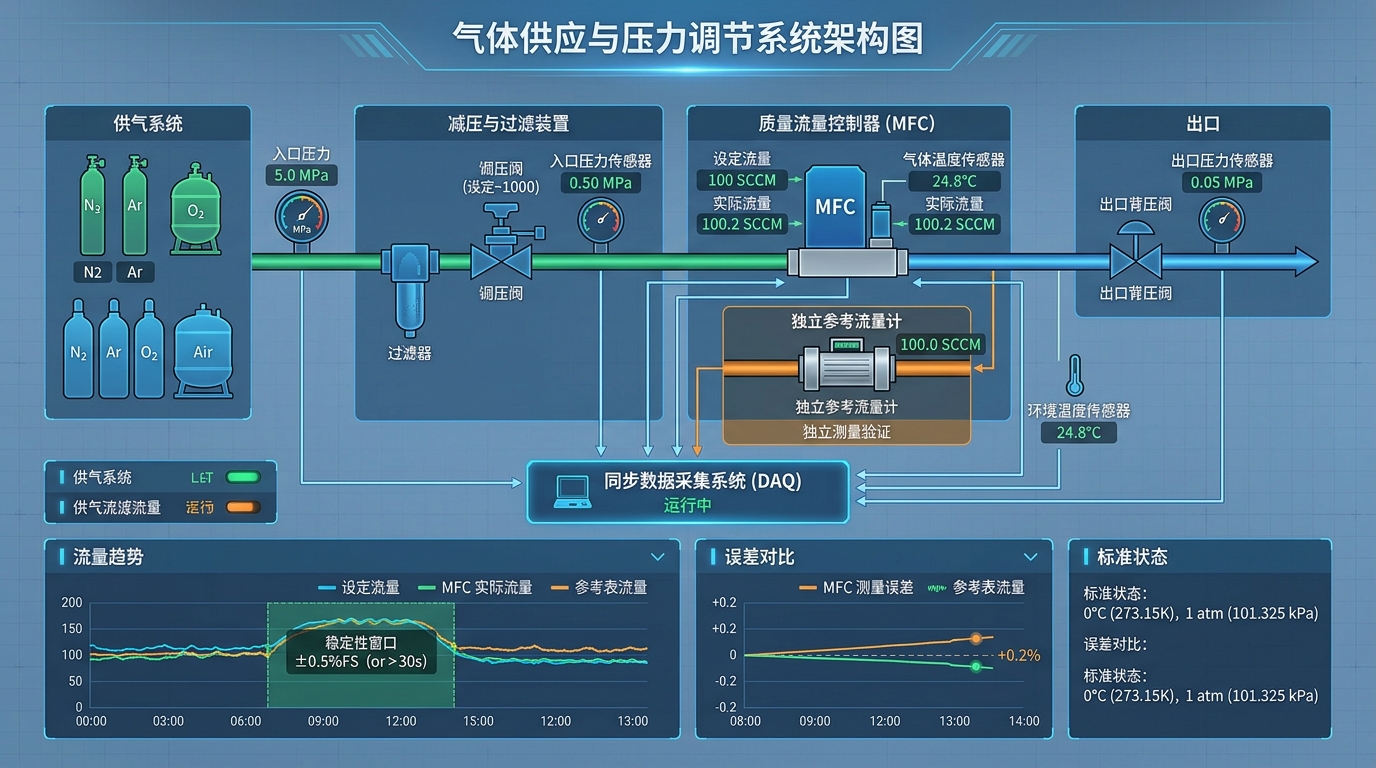

通过同步采集温度、MFC反馈和独立参考流量，才能判断温度相关误差。

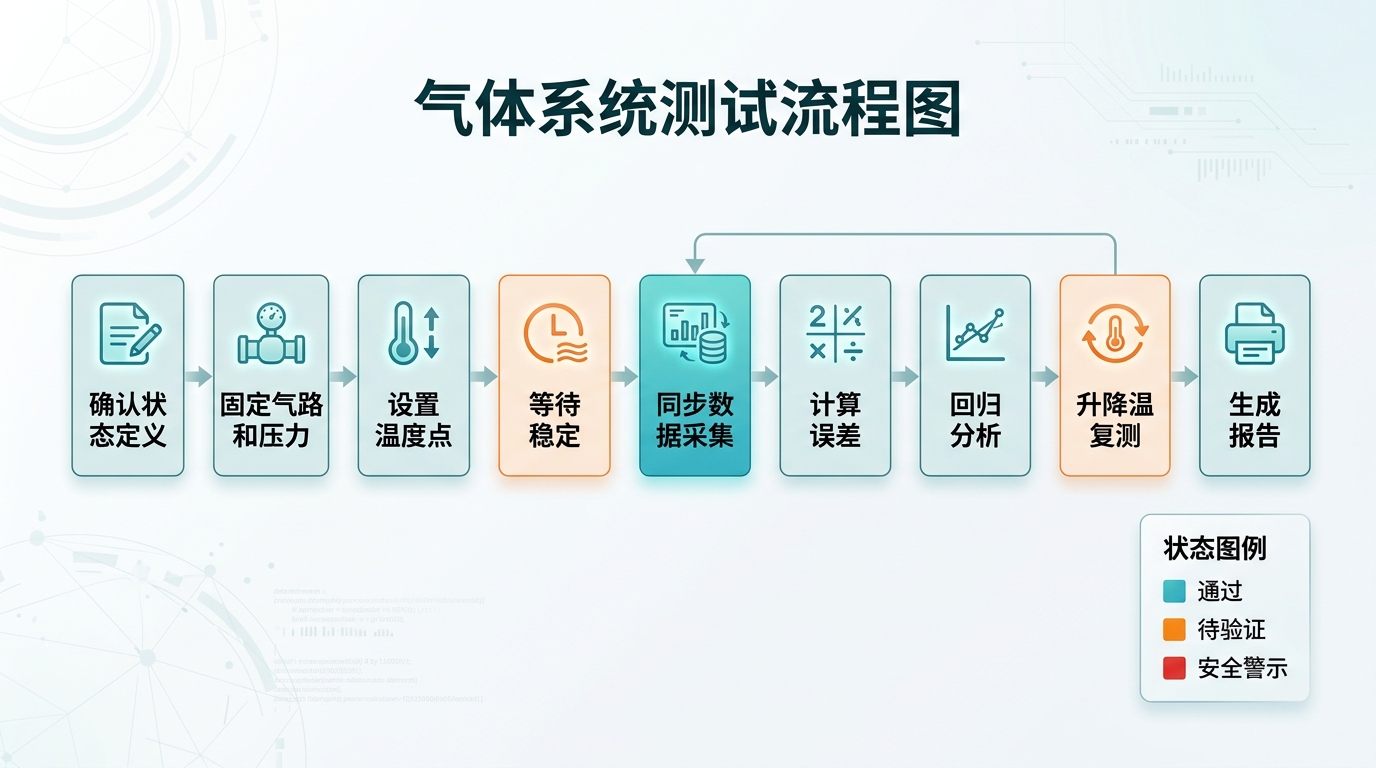

3. 温度补偿验证流程

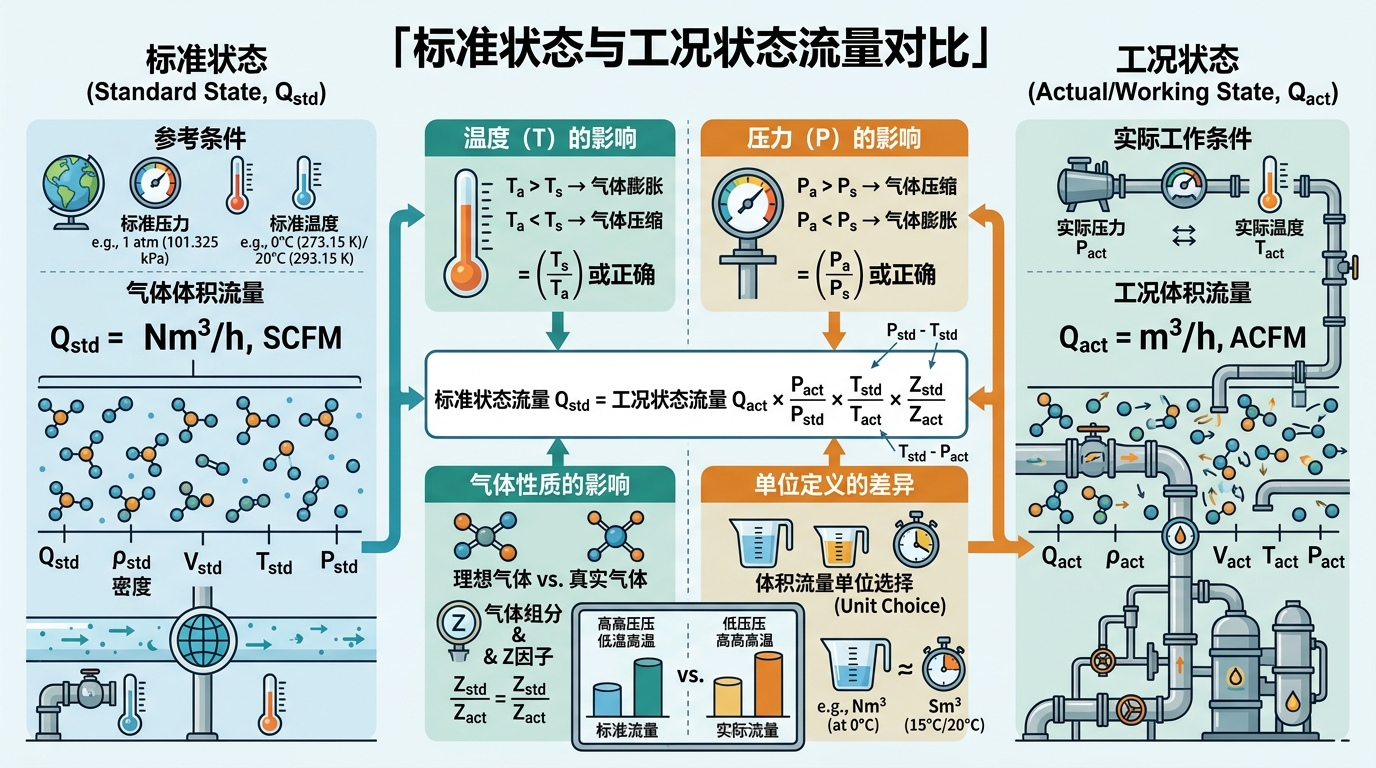

- 明确 MFC 输出的标准状态，例如标准温度和标准压力，并确认参考流量是否使用同一状态。
- 固定气体种类、入口压力、出口背压、管路和安装方向，记录控制器预热时间。
- 设置至少三个温度条件和三个流量点。每个条件先等待温度和流量进入稳定窗口，再开始统计。
- 同步采集时间戳、气体温度、环境温度、设定流量、MFC反馈流量、参考流量和压力。

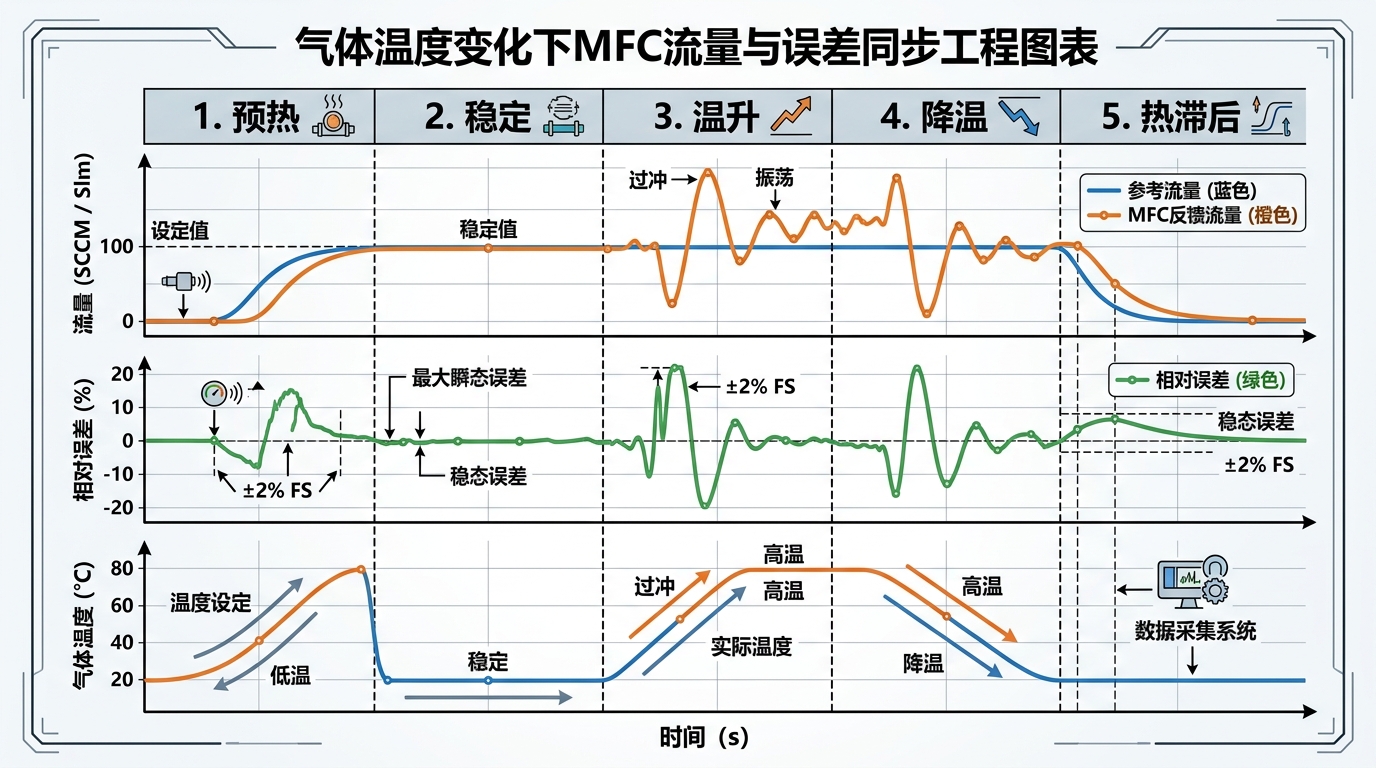

- 对每个稳定窗口计算平均误差、峰峰值和标准差。不要用单个瞬时读数判定补偿效果。
- 以参考流量为基准，对温度和误差做回归。斜率只能描述当前测试范围，不能外推到未测试温度。
- 重复升温和降温过程，检查是否存在热滞后、零点偏移或方向差。
4. 软件、硬件与测试条件
| 类别 | 本文建议记录项 |
|---|---|
| 被测对象 | MFC型号和固件版本、测量原理、通信协议、量程和输出单位 |
| 温度系统 | 气体温度传感器、环境传感器、校准信息、布点位置和稳定判据 |
| 流量参考 | 参考仪器型号、校准日期、量程、采样率、安装方式和不确定度 |
| 压力与气路 | 入口绝压、出口绝压、压差、调压器、背压阀和管路长度 |
| 采集软件 | Windows 11 64位，Python 3.12.13，仅使用csv、math和statistics标准库 |
| 统计口径 | 稳定窗口长度、样本数、平均值、峰峰值、标准差和回归范围 |
5. Python温度误差分析代码
CSV文件需要包含以下列：case_id、setpoint_sccm、mfc_sccm、reference_sccm、gas_temp_c。代码先计算相对参考流量的误差，再按温度做一元线性回归。数据仅用于教学。
bash
python mfc_temperature_check.py --self-test
python mfc_temperature_check.py temperature_data.csv
python
from __future__ import annotations
import argparse
import csv
import json
import math
from pathlib import Path
FIELDS = ("setpoint_sccm", "mfc_sccm", "reference_sccm", "gas_temp_c")
def number(value: str, field: str, line: int) -> float:
try:
result = float(value)
except (TypeError, ValueError) as exc:
raise ValueError(f"invalid {field} at line {line}") from exc
if not math.isfinite(result):
raise ValueError(f"non-finite {field} at line {line}")
return result
def load(path: Path):
with path.open("r", encoding="utf-8-sig", newline="") as handle:
reader = csv.DictReader(handle)
required = {"case_id", *FIELDS}
missing = required - set(reader.fieldnames or [])
if missing:
raise ValueError(f"missing columns: {sorted(missing)}")
rows = []
for line, raw in enumerate(reader, start=2):
row = {"case_id": raw["case_id"]}
for field in FIELDS:
row[field] = number(raw[field], field, line)
rows.append(row)
if not rows:
raise ValueError("CSV contains no rows")
return rows
def analyze(row):
reference = row["reference_sccm"]
if reference == 0:
raise ValueError("reference_sccm cannot be zero")
error_percent = 100.0 * (row["mfc_sccm"] - reference) / reference
return {"case_id": str(row["case_id"]), "gas_temp_c": row["gas_temp_c"], "error_percent": error_percent}
def regression(points):
if len(points) < 2:
raise ValueError("at least two temperature points are required")
xs = [item["gas_temp_c"] for item in points]
ys = [item["error_percent"] for item in points]
x_bar = sum(xs) / len(xs)
y_bar = sum(ys) / len(ys)
denominator = sum((x - x_bar) ** 2 for x in xs)
if denominator == 0:
raise ValueError("temperature points must not all be equal")
slope = sum((x - x_bar) * (y - y_bar) for x, y in zip(xs, ys)) / denominator
intercept = y_bar - slope * x_bar
return {"slope_percent_per_c": slope, "intercept_percent": intercept, "points": len(points)}
def self_test():
rows = [
{"case_id": "T1", "setpoint_sccm": 100.0, "mfc_sccm": 100.0, "reference_sccm": 100.0, "gas_temp_c": 20.0},
{"case_id": "T2", "setpoint_sccm": 100.0, "mfc_sccm": 100.2, "reference_sccm": 100.0, "gas_temp_c": 30.0},
{"case_id": "T3", "setpoint_sccm": 100.0, "mfc_sccm": 100.4, "reference_sccm": 100.0, "gas_temp_c": 40.0},
]
points = [analyze(row) for row in rows]
result = regression(points)
assert abs(result["slope_percent_per_c"] - 0.02) < 1e-12
print("SELF_TEST_OK")
print(json.dumps(result, ensure_ascii=False, indent=2))
def main():
parser = argparse.ArgumentParser(description="Analyze MFC temperature-related flow error")
parser.add_argument("csv_path", nargs="?", type=Path)
parser.add_argument("--self-test", action="store_true")
args = parser.parse_args()
if args.self_test:
self_test()
elif args.csv_path is None:
parser.error("csv_path is required")
else:
points = [analyze(row) for row in load(args.csv_path)]
print(json.dumps({"points": points, "regression": regression(points)}, ensure_ascii=False, indent=2))
if __name__ == "__main__":
main()代码只描述参考流量下的温度相关误差，不执行补偿参数写入，也不判断 MFC 是否达到某项产品规格。正式校准还需要厂家定义、校准程序和审核记录。
6. 教学数据与结果

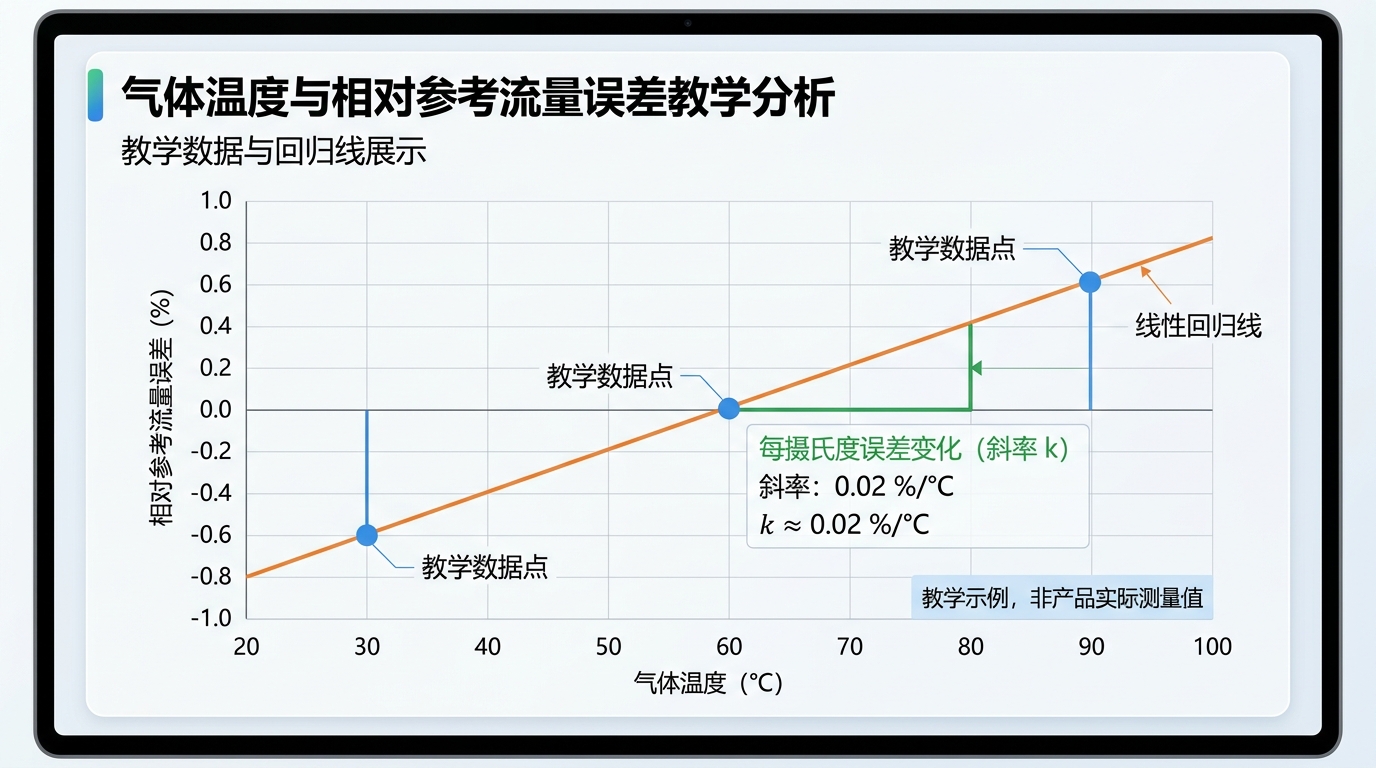

自检输入使用三个温度点：20摄氏度时 MFC 反馈为100.0，30摄氏度时为100.2，40摄氏度时为100.4；参考流量均为100.0。回归得到的温度误差斜率为每摄氏度0.02个百分点，这是构造数据的理论结果，不是产品实测。
| 项目 | 结果 | 数据属性 |
|---|---|---|
| 温度误差斜率 | 每摄氏度0.02个百分点 | 教学回归结果 |
| 温度点数量 | 3 | 教学输入 |
| 补偿参数写入 | 未执行 | 代码功能边界 |
只有在统一参考流量和状态定义后，温度斜率才具有比较意义。
7. 常见失效原因
- **温度测点不代表气体温度：**环境传感器读数变化，不等于传感器芯体和气体已经达到同一温度。
- **参考流量状态不一致：**标准状态和实际状态混用，会把状态换算误差误判为温度补偿误差。
- **稳定时间不足：**升温时的热惯性和气路滞后可能制造假斜率，应按时间序列确认稳定窗口。
- **压力同时变化：**调温设备或气源变化可能带来入口压力和背压变化，必须同步记录压力。
- **通信刷新率过低：**MFC内部控制可能已经稳定，但上位机只看到低频更新值，不能把刷新间隔当成动态响应。
- **气体物性变化：**不同气体的热导率和比热不同，不能用一种气体得到的温度系数直接套用到另一种气体。
8. 常见问题
8.1 MFC温度补偿和环境温度补偿是一回事吗
不是。环境温度是外部条件，气体温度是流体状态，MFC内部还可能存在芯体和壳体温度梯度。测试时应分别记录。
8.2 为什么要使用独立参考流量
只看 MFC 自己的反馈，无法区分传感器读数变化和真实流量变化。独立参考是判断补偿误差的比较基准。
8.3 温度点越多越好吗
温度点应覆盖目标工作范围并满足稳定时间。点数增加不能替代状态一致、压力稳定和参考仪器校准。
8.4 可以用线性斜率直接生成补偿参数吗
不能直接生成。斜率只描述当前气体、压力、流量和温度范围，补偿参数还受厂家算法、标定流程和非线性影响。
8.5 MFC显示值和参考流量差异很大，先查什么
先查单位和标准状态，再查气体种类、压力、安装方向、稳定时间和参考仪器状态，最后才判断温度补偿。
8.6 升温和降温结果不同说明什么
可能存在热滞后、结构热惯性、控制阀状态差异或气路吸附效应，需要保持相同停留时间并分别统计两个方向。
8.7 文章中的每摄氏度0.02个百分点是什么指标
它是教学数据中相对参考流量误差对气体温度的一元回归斜率，不是任何产品的温度系数或准确度承诺。
8.8 没有温度箱能不能做验证
可以做有限范围的自然温度或局部加热试验，但要记录温度均匀性和变化速率，结论不能外推到完整规格范围。
9. 结论
MFC温度补偿验证的核心，是统一流量状态定义并同步记录气体温度、反馈流量、独立参考流量和压力。先用稳定窗口计算误差，再用多温度点分析趋势，才能把温度效应与单位、压力、气体物性和通信刷新率造成的假象分开。
本文代码、表格和曲线属于可复现教学示例，不代表鸿芯微控或其他具体产品的实测性能。正式发布任何温度系数、准确度或补偿范围前，必须补齐型号、仪器、环境、样本数量、校准和原始记录。
